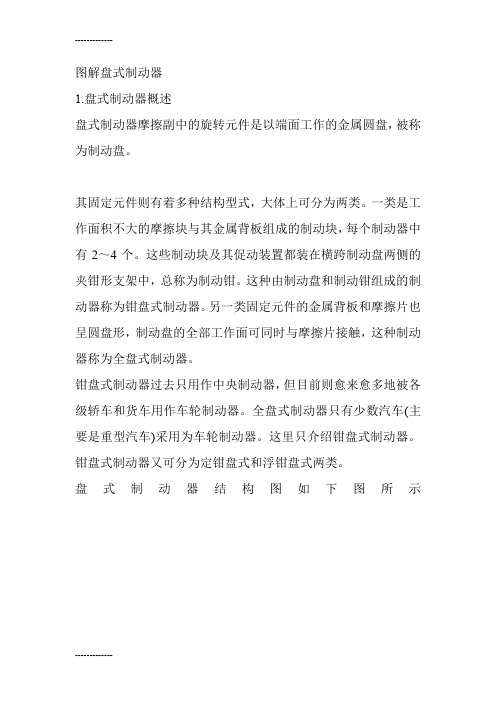

图解盘式制动器1.盘式制动器概述盘式制动器摩擦副中的旋转元件是以端面工作的金属圆盘，被称为制动盘。
其固定元件则有着多种结构型式，大体上可分为两类。
一类是工作面积不大的摩擦块与其金属背板组成的制动块，每个制动器中有2～4个。
这些制动块及其促动装置都装在横跨制动盘两侧的夹钳形支架中，总称为制动钳。
这种由制动盘和制动钳组成的制动器称为钳盘式制动器。
另一类固定元件的金属背板和摩擦片也呈圆盘形，制动盘的全部工作面可同时与摩擦片接触，这种制动器称为全盘式制动器。
钳盘式制动器过去只用作中央制动器，但目前则愈来愈多地被各级轿车和货车用作车轮制动器。
全盘式制动器只有少数汽车(主要是重型汽车)采用为车轮制动器。
这里只介绍钳盘式制动器。
钳盘式制动器又可分为定钳盘式和浮钳盘式两类。
盘式制动器结构图如下图所示2.定钳盘式制动器跨置在制动盘1上的制动钳体5固定安装在车桥6上，它不能旋转也不能沿制动盘轴线方向移动，其内的两个活塞2分别位于制动盘1的两侧。
制动时，制动油液由制动总泵(制动主缸)经进油口4进入钳体中两个相通的液压腔中，将两侧的制动块3压向与车轮固定连接的制动盘1，从而产生制动。
这种制动器存在着以下缺点：油缸较多，使制动钳结构复杂；油缸分置于制动盘两侧，必须用跨越制动盘的钳内油道或外部油管来连通，这使得制动钳的尺寸过大，难以安装在现代化轿车的轮辋内；热负荷大时，油缸和跨越制动盘的油管或油道中的制动液容易受热汽化；若要兼用于驻车制动，则必须加装一个机械促动的驻车制动钳。
定钳盘式制动器示意图1.制动盘2.活塞3.摩擦块4.进油口5.制动钳体6.车桥部3.浮钳盘式制动器制动钳体2通过导向销6与车桥7相连，可以相对于制动盘1轴向移动。
制动钳体只在制动盘的内侧设置油缸，而外侧的制动块则附装在钳体上。
制动时，液压油通过进油口5进入制动油缸，推动活塞4及其上的摩擦块向右移动，并压到制动盘上，并使得油缸连同制动钳体整体沿销钉向左移动，直到制动盘右侧的摩擦块也压到制动盘上夹住制动盘并使其制动。
《重型汽车》ＨＥＡＶＹ ＴＲＵＣＫ ２００８．２．３８尽可能地提高汽车行驶速度是提高运输效率的主要技术措施之一，但必须以保证行驶安全为前提。
近年来，由于车辆制造和道路建设水平的提高，汽车的行驶速度越来越高，要灵敏地减速或停车必须具备可靠的制动系统，而制动系统的核心部件是制动器。
制动器是制动系中用以产生阻碍车辆运动或运动趋势的部件，主要分为鼓式制动器和盘式制动器。
近几年，商用车盘式制动器以其优良的制动稳定性，表现出强劲的发展势头，在商用车上的应用日益增多。
德国克诺尔公司是世界上道路和铁路车辆制动系统最主要的供应商之一，在全球共有１６家商用车制动系统子公司，生产制造各种商用车气制动、气／液制动、电子制动和底盘操控系统。
作为系统供应商，其产品从供气系统、底盘控制调节系统（其中包括电子控制系统）到车轮制动系统全方位地覆盖６ｔ以上的车辆。
２０世纪８０年代末克诺尔公司开发了浮动钳式气压操纵的盘式制动器，它不再需要使用制动液，不仅降低了安装和维修成本，而且也是非常环保的。
此外，气压操纵还开拓了一些附加的应用，如在挂车上的应用和使驻车制动更容易实现等。
１９９２年开始批量供应商用车用气压操纵的盘式制动器（见图１）。
现在越来越多的商用车开始用气压盘式制动器替代鼓式制动器。
１ 克诺尔盘式制动器结构和动作原理克诺尔盘式制动器结构如图２所示。
制动器的动作原理如下：当制动气室的压力增加时，活塞杆推动操纵图１自卸车的用途非常广泛。
长途货运、短途货运、矿山、建筑工地、路桥施工都能看见自卸车的身影，这给自卸车市场的细分创造了有利条件。
也正是在这个背景下，各厂家开发了全新系列自卸车。
据了解，如解放全新自卸车系列产品实现了性能特点与细分市场的紧密对接。
奥威“矿运王”、奥威“公路列车”以及解放“小金牛”分别为矿山运输市场、中短途自卸运输市场以及农村自卸市场定制，并根据不同使用环境对产品进行有针对性改进。
在配置和性能全面提升的同时，市场价格具有优势，可以满足刚刚开始创业用户的需求。
盘式制动器工作原理
盘式制动器是一种常见的汽车制动装置，其工作原理是通过摩擦力来实现制动
效果的。
盘式制动器主要由制动盘、制动钳和制动片等部件组成，下面我们来详细了解一下盘式制动器的工作原理。
首先，当司机踩下制动踏板时，制动液会被推送到制动钳内部的活塞上。
活塞
会根据压力的大小，将制动片挤压到制动盘上，从而产生摩擦力。
制动盘是安装在车轮上的，当制动片挤压到制动盘上时，制动盘会因为摩擦力的作用而减速甚至停止转动，从而使车辆减速甚至停止。
其次，制动片是盘式制动器中的关键部件，它是由摩擦材料制成的。
在制动过
程中，制动片会受到制动盘的摩擦，产生摩擦力来减速车辆。
制动片的材料通常是耐磨耐高温的材料，以确保在制动过程中能够持续发挥作用。
此外，制动盘也是盘式制动器中至关重要的部件。
制动盘一般由铸铁或者钢铁
制成，具有良好的散热性能和耐磨性能。
在制动过程中，制动盘会受到制动片的摩擦，产生热量，如果散热不好，就会导致制动盘变形甚至开裂，影响制动效果。
最后，制动钳是用来控制制动片挤压制动盘的部件。
制动钳通常由活塞、活塞
密封圈和钳体等部件组成。
活塞受到制动液的作用，会向外推动，从而挤压制动片。
制动钳的设计和制造对于制动系统的性能和安全性有着至关重要的影响。
综上所述，盘式制动器的工作原理主要是通过制动盘、制动片、制动钳等部件
的协同作用，利用摩擦力来实现车辆的减速和停止。
在日常驾驶中，我们要注意定期检查制动系统的工作状态，确保制动器的正常使用，以确保行车安全。
盘式制动器工作原理
盘式制动器是一种常见的汽车制动装置，用于减速或停止汽车运动。
它由刹车盘、刹车钳和刹车片等组成。
工作时，当驾驶员踩下刹车踏板时，液压系统中的制动液被压入刹车钳内。
刹车钳里的活塞受到液压力的作用，向外移动。
刹车钳内还装有刹车片，它们与刹车盘相对，减缓或停止盘的转动。
活塞的移动使刹车片紧贴刹车盘，在其表面产生摩擦力。
这个摩擦力通过摩擦转化为热能，将刹车盘的运动能量转化为热量，实现减速或停止汽车。
由于刹车片与刹车盘接触面积大、摩擦力大，因此能够产生较高的制动效果。
为了保证刹车片与刹车盘之间的良好接触，制动器通常会在活塞和刹车片之间增加一个弹簧装置，用于保持刹车片与刹车盘之间的一定间隙。
当驾驶员松开刹车踏板时，刹车片会回到起始位置，以减少与刹车盘之间的摩擦。
为了提高刹车的性能和安全性，一些高级制动器还会加入附加装置，如防抱死系统（ABS）和制动力分配系统（EBD）。
它们帮助驾驶员更好地控制车辆刹车，避免轮胎锁死和制动不均衡等现象，确保行车安全。
总之，盘式制动器通过刹车盘、刹车钳和刹车片的协同作用来减速或停止汽车运动。
它利用液压力和摩擦力将运动能量转化为热能，从而实现安全的制动效果。
图解盘式制动器1.盘式制动器概述盘式制动器摩擦副中的旋转元件是以端面工作的金属圆盘，被称为制动盘。
其固定元件则有着多种结构型式，大体上可分为两类。
一类是工作面积不大的摩擦块与其金属背板组成的制动块，每个制动器中有2～4个。
这些制动块及其促动装置都装在横跨制动盘两侧的夹钳形支架中，总称为制动钳。
这种由制动盘和制动钳组成的制动器称为钳盘式制动器。
另一类固定元件的金属背板和摩擦片也呈圆盘形，制动盘的全部工作面可同时与摩擦片接触，这种制动器称为全盘式制动器。
钳盘式制动器过去只用作中央制动器，但目前则愈来愈多地被各级轿车和货车用作车轮制动器。
全盘式制动器只有少数汽车(主要是重型汽车)采用为车轮制动器。
这里只介绍钳盘式制动器。
钳盘式制动器又可分为定钳盘式和浮钳盘式两类。
盘式制动器结构图如下图所示2.定钳盘式制动器跨置在制动盘1上的制动钳体5固定安装在车桥6上，它不能旋转也不能沿制动盘轴线方向移动，其内的两个活塞2分别位于制动盘1的两侧。
制动时，制动油液由制动总泵(制动主缸)经进油口4进入钳体中两个相通的液压腔中，将两侧的制动块3压向与车轮固定连接的制动盘1，从而产生制动。
这种制动器存在着以下缺点：油缸较多，使制动钳结构复杂；油缸分置于制动盘两侧，必须用跨越制动盘的钳内油道或外部油管来连通，这使得制动钳的尺寸过大，难以安装在现代化轿车的轮辋内；热负荷大时，油缸和跨越制动盘的油管或油道中的制动液容易受热汽化；若要兼用于驻车制动，则必须加装一个机械促动的驻车制动钳。
定钳盘式制动器示意图1.制动盘2.活塞3.摩擦块4.进油口5.制动钳体6.车桥部3.浮钳盘式制动器制动钳体2通过导向销6与车桥7相连，可以相对于制动盘1轴向移动。
制动钳体只在制动盘的内侧设置油缸，而外侧的制动块则附装在钳体上。
制动时，液压油通过进油口5进入制动油缸，推动活塞4及其上的摩擦块向右移动，并压到制动盘上，并使得油缸连同制动钳体整体沿销钉向左移动，直到制动盘右侧的摩擦块也压到制动盘上夹住制动盘并使其制动。
盘式制动器的工作原理
盘式制动器是一种常用的机械制动装置，它主要由制动盘、制动
夹以及传动轴等部分组成。
在工作时，当驾驶员踩下刹车踏板时，制
动液由主缸进入制动器，通过液压作用，使制动器内的制动夹固定牢
制动盘，从而使车轮减速甚至停止旋转。
当不需要制动时，则松开刹
车踏板，制动液回流到主缸，制动夹离开制动盘，车轮恢复正常运转。
盘式制动器与传统的鼓式制动器相比，具有制动效果好、散热性
能好、可靠性强等优点。
它能够对车速进行精准控制，确保车辆停稳，保证行车安全。
同时，盘式制动器可以进行更加复杂的制动控制，例
如防抱死制动等，具有更高的安全性能。
