气压盘式制动工作原理与构造

盘式制动器原理1. 介绍盘式制动器是一种广泛应用于汽车、摩托车等交通工具上的重要零部件。

它通过摩擦产生的力矩来实现车辆的减速和停止。

本文将深入探讨盘式制动器的工作原理，从而更好地理解其在车辆制动系统中的作用。

2. 结构和组成盘式制动器主要由刹车盘、刹车片、刹车卡钳和刹车液等部件组成。

2.1 刹车盘刹车盘是固定在车轮轮毂上的圆盘状零件，通常由铸铁或合金材料制成。

它的外圆面与刹车片紧密接触，通过摩擦产生制动力矩。

2.2 刹车片刹车片是与刹车盘接触的零件，通常由摩擦材料（如有机材料或金属材料）制成。

当刹车踏板被踩下时，刹车片会与刹车盘紧密接触，并通过摩擦将动能转化为热能，从而实现车辆的减速和停止。

2.3 刹车卡钳刹车卡钳是用来固定刹车片的装置，通常由两个钳体组成。

当刹车踏板被踩下时，刹车卡钳会通过液压系统将刹车片紧密地夹在刹车盘上，并产生摩擦力。

2.4 刹车液刹车液是传递力量的介质，能够使刹车系统的压力均匀分布。

常用的刹车液有矿物油类和合成油类两种。

3. 工作原理盘式制动器的工作原理基于摩擦学的原理。

当驾驶员踩下刹车踏板时，刹车系统由两个阶段组成：起动阶段和动力阶段。

3.1 起动阶段在起动阶段，驾驶员的刹车踏板施加一个力，使刹车主缸内的刹车液产生一定的压力。

刹车主缸通过油管将压力传递给刹车卡钳。

3.2 动力阶段在动力阶段，刹车卡钳中的活塞受到刹车液的压力作用，使刹车片与刹车盘产生紧密接触。

当车轮转动时，刹车盘会与刹车片之间产生摩擦力，将车轮的动能转化为热能，从而实现减速和停止。

3.3 刹车卡钳的作用刹车卡钳起到固定刹车片的作用。

当刹车踏板被踩下时，刹车卡钳会将刹车片夹在刹车盘上，并产生摩擦力。

刹车卡钳中的密封件也起到防止刹车液泄漏的作用。

4. 总结盘式制动器是车辆制动系统中的重要组成部分，通过摩擦产生的力矩来实现减速和停止。

其工作原理主要包括起动阶段和动力阶段，通过刹车片和刹车盘之间的摩擦将动能转化为热能。

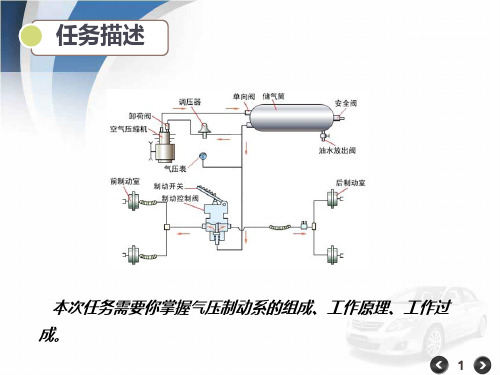

气压制动的工作原理
气压制动是一种使用气压原理来实现制动功能的系统。

其工作原理主要包括以下几个步骤：
1. 压缩空气供应：气压制动系统通过压缩空气为其提供动力。

一般来说，这些压缩空气通过发动机产生，经过压缩机加压，并通过管道输送到制动系统中。

2. 储气罐储存：由于需要稳定的气压供应，气压制动系统通常配备有储气罐。

这些储气罐可以储存一定的压缩空气，以应对突然的制动需求。

3. 制动踏板操作：当驾驶员踏下制动踏板时，压力通过管道传递到刹车阀。

刹车阀会打开，允许压缩空气进入制动器。

4. 制动器工作：制动器是气压制动系统的关键部分，用于实现制动功能。

根据车辆的不同部位，制动器可以分为车轮制动器（例如碟式刹车）和驻车制动器（例如手刹）等。

压缩空气进入制动器后，通过释放空气的方式产生制动力，使车辆减速甚至停止。

5. 制动力释放：当驾驶员释放制动踏板时，制动系统中的压缩空气会排出，制动器停止工作，车辆恢复正常行驶。

总体而言，气压制动的工作原理是通过压缩空气的力量驱动制动器工作，实现车辆制动的目的。

盘式制动器的工作原理盘式制动器是一种常见的汽车制动系统，它通过摩擦力来减缓车辆的速度或停止车辆。

其工作原理主要包括制动踏板、制动总泵、制动助力器、制动分泵、制动盘和制动片等组成。

下面我们将详细介绍盘式制动器的工作原理。

首先，当驾驶员踩下制动踏板时，制动总泵会受到压力，将液压传递到制动助力器。

制动助力器会增加制动液的压力，并将其传递到制动分泵。

接下来，制动分泵会将液压传递到各个制动器上。

在盘式制动器中，制动器由制动盘和制动片组成。

制动盘是安装在车轮轴上的圆盘状金属零件，它会随着车轮的转动而一起旋转。

而制动片则是与制动盘相对的部件，它们通常由摩擦材料制成。

当制动踏板踩下时，制动片会被挤压到制动盘上，从而产生摩擦力，减缓车轮的旋转。

在制动过程中，制动盘和制动片之间的摩擦会产生热量，这就是制动器发热的原因。

为了避免制动器过热，通常会在制动器上设置散热片或通风口，以便散发热量。

另外，盘式制动器还有一个重要的组成部分就是制动液。

制动液在传递液压的过程中起着重要的作用，它需要具有高温稳定性、防腐蚀性和防止气泡形成的特性。

总的来说，盘式制动器的工作原理是通过制动踏板传递液压信号到制动盘和制动片上，产生摩擦力来减缓车辆的速度或停止车辆。

制动液在其中起着传递压力的关键作用，而制动盘和制动片的摩擦则是制动器正常工作的基础。

同时，为了确保制动器的正常工作和安全性能，驾驶员在日常驾驶中应定期检查制动系统的工作状态，及时更换磨损严重的制动片和制动盘，以保证制动器的正常工作和行车安全。

在实际的驾驶中，我们需要正确使用和维护盘式制动器，以确保其正常工作。

当我们踩下制动踏板时，制动器会快速响应，减缓车速或停止车辆，保障驾驶安全。

因此，了解盘式制动器的工作原理对于驾驶员来说是非常重要的，它有助于我们更好地理解和掌握汽车的制动系统，提高驾驶安全性。

盘式制动器⼯作原理现在市⾯上的制动器主要有两种⼀种是盘式制动器，⼀种是⿎式制动器。

他们的功能都⼀样但⼯作原理都不尽相同，⼀般⼯作原理是，利⽤与车⾝(或车架)相连的⾮旋转元件和与车轮(或传动轴)相连的旋转元件之间的相互摩擦来阻⽌车轮的转动或转动的趋势。

下⾯主要介绍盘式制动器⼯作原理。

盘式制动器盘式制动器⼜称为碟式制动器，顾名思义是取其形状⽽得名。

盘式制动器由液压控制，主要零部件有制动盘、分泵、制动钳、油管等。

制动盘⽤合⾦钢制造并固定在车轮上，随车轮转动。

分泵固定在制动器的底板上固定不动。

制动钳上的两个摩擦⽚分别装在制动盘的两侧。

分泵的活塞受油管输送来的液压作⽤，推动摩擦⽚压向制动盘发⽣摩擦制动，动作起来就好象⽤钳⼦钳住旋转中的盘⼦，迫使它停下来⼀样。

这种制动器散热快，重量轻，构造简单，调整⽅便。

特别是⾼负载时耐⾼温性能好，制动效果稳定，⽽且不怕泥⽔侵袭，在冬季和恶劣路况下⾏车，盘式制动⽐⿎式制动更容易在较短的时间内令车停下。

有些盘式制动器的制动盘上还开了许多⼩孔，加速通风散热提⾼制动效率。

盘式制动器与⾃⾏车上的制动器很相似。

⾃⾏车制动器上装有⼀个⽤于将制动衬块挤压到车轮上的卡钳。

在盘式制动器中，制动衬块挤压的是转⼦⽽不是车轮，并且压⼒是液压传送⽽不是线缆传送的。

衬块和盘⽚之间的摩擦会降低盘⽚的速度。

⾏驶中的汽车具有⼀定的动能，为了让汽车停⽌下来，制动器必须将此能量从汽车中消除。

制动器如何做到这⼀点呢？每当您停车时，制动器都会将动能转化为由衬块与盘⽚之间的摩擦产⽣的热能。

⼤多数汽车的盘式制动器都带有通风孔。

带有通风孔的盘式制动器的盘⽚两侧之间具有⼀组叶⽚，可通过盘⽚抽取空⽓以进⾏冷却。

定钳盘式制动器⼯作原理定钳盘式制动器的结构。

跨置在制动盘1上的制动钳体5固定安装在车桥6上，它既不能旋转也不能沿制动盘轴线⽅向移动，其内的两个活塞2分别位于制动盘1的两侧。

制动时，制动油液由制动主缸（制动总泵）经进油⼝4进⼊钳体中两个相遇的液压腔中（相当于制动轮缸），将两侧的制动块3压向与车轮固定连接的制动盘1，从⽽产⽣制动⼒。

盘式制动器工作原理一、盘式制动器的结构1.盘状制动盘：制动盘是整个制动器的核心部分，它通常由铁、钢或铸铁制成。

制动盘外侧有一些齿槽或凹槽来增加散热效果。

2.制动钳：制动钳是制动器的活动部分，它由一对活塞组成，通过制动液或者拉线传递来实现制动盘的夹紧。

制动钳通常由铝合金或钢制成。

3.制动片（制动垫）：制动片是与制动盘接触的部分，由高温耐磨材料制成，如有机材料、金属材料或复合材料。

制动片的摩擦面与制动盘的摩擦面接触时会产生摩擦力，从而实现制动器的工作。

4.制动油管或拉线：制动油管用于传递制动压力，使制动片与制动盘紧密接触；拉线用于通过机械连接来实现制动片的压紧。

二、盘式制动器的工作原理1.制动信号输入：当驾驶员踩下车辆制动踏板时，就会向制动系统输入制动信号。

对于液压传动的盘式制动器，制动踏板的力通过主缸将制动油压传递给制动钳；对于机械传动的盘式制动器，制动踏板的力通过拉线（手刹）将压力传递给制动钳。

2.制动力传递：通过制动油管或拉线，制动钳的活塞会受到压力，由此产生制动力。

当活塞接触制动盘时，制动力通过摩擦力将其固定在制动盘上。

3.摩擦力转化：制动片与制动盘接触时，会产生摩擦力。

摩擦力会将制动盘的转动动能转化为热能，并将制动盘的速度降低。

4.减速和停止：随着摩擦力的增加，制动片与制动盘之间的压力会增大。

这导致了两个相对运动物体（制动盘和车轮）之间的减速。

当制动片施加的摩擦力大于车轮产生的旋转力矩时，车轮将会停止旋转。

5.散热和冷却：由于摩擦会产生大量热能，在制动器工作的过程中，会不断产生热量。

为了防止过热损坏，制动盘通常会具有一些散热齿槽或凹槽，以增加散热效果并保持制动器的正常工作温度。

三、盘式制动器的优点1.高效制动：盘式制动器通过制动片与制动盘之间的摩擦力来实现制动，相对于其他制动器而言制动效果更好。

2.热量散发快：盘式制动器由于制动盘的散热齿槽或凹槽设计，热能更容易散发，不容易产生过热现象。

3.便于安装和维修：盘式制动器结构相对简单，易于安装和维修。

盘式制动器原理
盘式制动器是一种常见的汽车制动系统，它通过制动盘和制动钳的摩擦来实现车辆的减速和停止。

其原理如下：
制动踏板被踩下，通过传动系统将力量传递到制动钢丝绳或液压管道，进而传递到制动钳。

制动钳内装有制动片，当制动钳受到压力时，制动片会被挤压到制动盘上。

制动盘固定在车轮上，当制动片被挤压到制动盘上时，制动盘受到摩擦力的作用，从而使车轮减速。

制动盘的转动被制动片的摩擦力所阻碍，使车轮停止旋转，从而实现了车辆的制动。

在制动过程中，制动片和制动盘之间会产生大量的摩擦热，因此制动器通常会采取一些散热措施，如通风孔设计、散热片等，以避免制动系统过热导致失效。

盘式制动器的优点在于制动效果好、制动力平稳。

制动盘与制动片之间的接触面积大，摩擦力较大，可以快速将车辆减速停止。

此外，盘式制动器还具有制动力平稳、寿命长、维护方便等优点。

然而，盘式制动器也存在一些缺点。

例如，制动盘和制动片的磨损会导致性能下降，需要定期更换制动片；制动盘受热膨胀影响，会产生制动力下降的问题；制动器在潮湿环境下容易生锈等。

总的来说，盘式制动器是一种常见且有效的汽车制动系统，通过制
动盘和制动片之间的摩擦来实现车辆的制动。

虽然它具有一些缺点，但在日常驾驶中仍然是一种可靠的制动方式。

通过了解盘式制动器的原理，我们可以更好地理解汽车制动系统的工作原理，从而更好地保养和维护车辆，确保行车安全。
