空运货物的特种运输工具和设备空运货物是一种快速高效的运输方式,特别适用于紧急、高价值或特殊要求的货物。
在进行空运货物运输时,特种运输工具和设备起着非常重要的作用。
本文将介绍空运货物的特种运输工具和设备,以及它们在空运过程中的功能和应用。
一、货运飞机货运飞机是空运货物最常用的运输工具之一。
货运飞机通常分为两类,一类是专门用于运输货物的大型机型,例如波音747货机、安托诺夫An-124等;另一类是将货物与旅客混合运输的机型,例如波音777客货混输机、空中客车A330等。
货运飞机拥有较大的货舱空间,可以容纳各种类型和尺寸的货物,同时具备较强的载重能力和飞行稳定性,能够快速将货物送达目的地。
二、集装器集装器是一种用于装载和运输货物的标准的金属箱体,广泛用于海运和空运。
集装器的主要优势在于可以方便地装载和卸载货物,保护货物免受损坏,并能够轻松实现货物的转运和中转。
集装器分为不同尺寸和类型,包括20英尺、40英尺、45英尺等,适用于各种货物的运输需求。
在空运货物中,集装器通常通过起重机或叉车等设备进行装载和卸载。
三、货物电子标签货物电子标签是一种用于追踪和管理货物的技术手段。
通过在货物上安装电子标签,可以实时监测货物的位置、运输情况和温度等信息。
这对于保证货物的安全和及时送达至关重要。
货物电子标签通常采用RFID技术,可以通过无线射频识别和通信系统与相关设备进行数据交换,实现对货物的实时监控。
四、航空托运设备航空托运设备是用于将货物装载到货运飞机上的特种设备。
常见的航空托运设备包括航空货盘、货物集装器、拆卸式货架等。
航空货盘是一种用于托运货物的可装卸平台,可提供货物的保护和固定功能。
货物集装器是一种专为航空运输设计的集装器,可以方便地与货运飞机的货舱连接。
拆卸式货架可根据货物尺寸和形状的不同进行调整,便于装载和卸载操作。
五、气垫式货物搬运设备气垫式货物搬运设备是一种特种设备,通过气垫的作用将货物浮起,实现货物在地面上的快速搬运。
航空集装器知识标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]一.飞机机型介绍-----------------------------------------------------------------------------------------宽体机:客舱内有两条或两条以上通道,机舱宽度≥472CM,且下货舱可以装载集装器的飞机。
(例窄体机:不能同时满足宽体飞机规格的飞机。
(例 B737/B757;A319/A320;MD82)-----------------------------------------------------------------------------------------二.集装(板/箱)类型介绍常见集装器介绍集装板类型:P1代码:P1P/PAG/PAJ外形尺寸:318CM*224CM最大毛重:6804KG(含板重和套网重量)适用机型:所有宽体飞机主货舱、下货舱实际可利用尺寸:308CM*214CM---------------------------------------------------------------------------------------------集装板类型:P6代码:P6P/PMC外形尺寸:318CM*244CM最大毛重:6804KG(含板重和套网重量)适用机型:所有宽体飞机主货舱、下货舱实际可利用尺寸:308CM*234CM-----------------------------------------------------------------------------------------集装板类型:P7代码:P7E/PGA外形尺寸:606CM*244CM最大毛重:13608KG(含板重和套网重量)适用机型:B747F/COMBI主货舱实际可利用尺寸:596CM*234CM----------------------------------------------------------------------------------------------集装板类型:LD3代码:AKE/AKN最大毛重:1588KG(含箱重)轮廓容积:4.8m3可用容积:4.3m3外形尺寸:156CM底(201CM顶)*153CM*163CM内容尺寸:146CM底(146CM顶)*143CM*150CM适用机型:所有宽体飞机下货舱-----------------------------------------------------------------------------------------代码:ALF最大毛重:3175KG(含箱重)轮廓容积:10.1m3可用容积:9.9m3外形尺寸:318CM底(472CM顶)*153CM*163CM内容尺寸:308CM底(469CM顶)*143CM*160CM适用机型:B747下货舱-----------------------------------------------------------------------------------------三.常用机型装载板型介绍B747-400F舱门尺寸鼻门大小:宽356CM 高249CM主货舱门大小:宽340CM 高305CM前、后下货舱门大小:宽264CM 高168CM散货舱门大小:宽 112CM 高119CM-----------------------------------------------------------------------------------------B747-400F装板数和载量主货舱能装:29PMC/PAG前下货舱能装:16AKE或5PMC/PAG后下货舱能装:14AKE或4PMC/PAG散仓能装:2500K左右(考虑到联合限载,此重量为参考值)整机大约能装100-120吨(视航线长短,载量有所变化)-----------------------------------------------------------------------------------------747-400F板型简介Q6板:96英寸板(最高为244CM)Q7板:118英寸板(最高为299CM,244CM收角)低板:63英寸板(高度为160CM;飘板两边各能飘45-77CM)-----------------------------------------------------------------------------------------MD-11F舱门尺寸主货舱门大小:宽356CM 高259CM前下货舱门大小:宽264CM 高168CM后下货舱门大小:宽178CM 高168CM散货舱门大小:宽91CM 高76CM-----------------------------------------------------------------------------------------MD-11F装板数和载量。

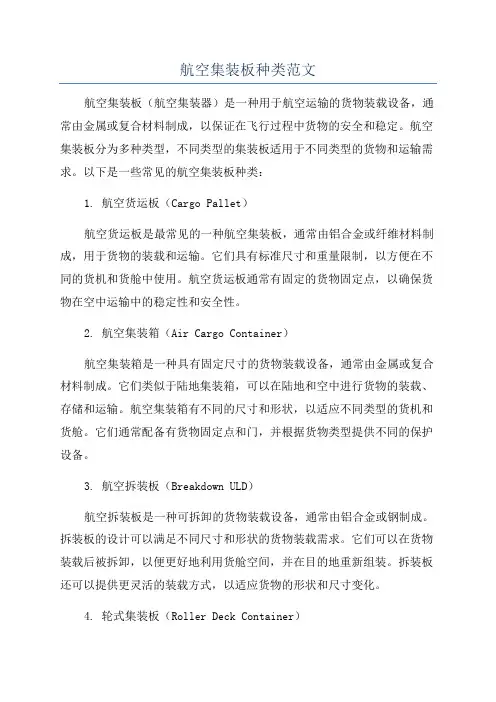

航空集装板种类范文航空集装板(航空集装器)是一种用于航空运输的货物装载设备,通常由金属或复合材料制成,以保证在飞行过程中货物的安全和稳定。
航空集装板分为多种类型,不同类型的集装板适用于不同类型的货物和运输需求。
以下是一些常见的航空集装板种类:1. 航空货运板(Cargo Pallet)航空货运板是最常见的一种航空集装板,通常由铝合金或纤维材料制成,用于货物的装载和运输。
它们具有标准尺寸和重量限制,以方便在不同的货机和货舱中使用。
航空货运板通常有固定的货物固定点,以确保货物在空中运输中的稳定性和安全性。
2. 航空集装箱(Air Cargo Container)航空集装箱是一种具有固定尺寸的货物装载设备,通常由金属或复合材料制成。
它们类似于陆地集装箱,可以在陆地和空中进行货物的装载、存储和运输。
航空集装箱有不同的尺寸和形状,以适应不同类型的货机和货舱。
它们通常配备有货物固定点和门,并根据货物类型提供不同的保护设备。
3. 航空拆装板(Breakdown ULD)航空拆装板是一种可拆卸的货物装载设备,通常由铝合金或钢制成。
拆装板的设计可以满足不同尺寸和形状的货物装载需求。
它们可以在货物装载后被拆卸,以便更好地利用货舱空间,并在目的地重新组装。
拆装板还可以提供更灵活的装载方式,以适应货物的形状和尺寸变化。
4. 轮式集装板(Roller Deck Container)轮式集装板是一种设计有轮子的航空集装板,可以在地面上轻松移动货物。
它们通常用于货物在地面上的装载和卸载过程中,以便更高效地进行货物的转运。
轮式集装板具有机动性,可以通过推车或拖车进行推动,减少了人工搬运货物的劳动力和时间成本。
5. 冷藏集装板(Refrigerated Container)冷藏集装板是一种用于冷藏或保温货物运输的航空集装板。
它们具有冷却和加热功能,以保持货物在适当的温度范围内。
冷藏集装板广泛应用于食品、药品和其他需要特殊温度要求的货物的运输。

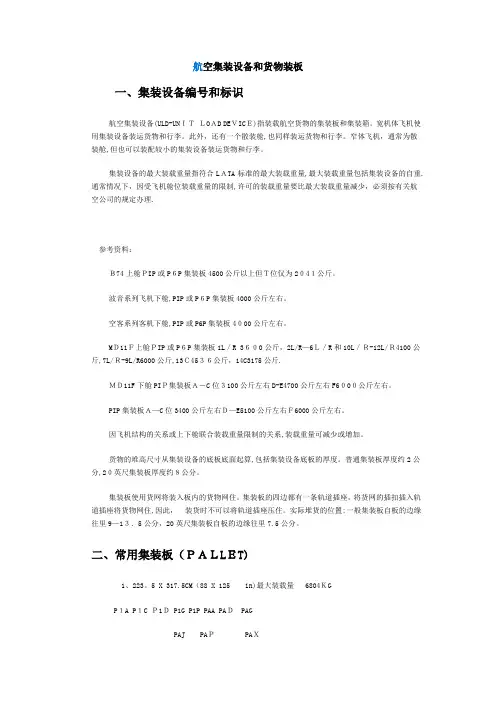

航空集装设备和货物装板一、集装设备编号和标识航空集装设备(ULD-UNITLOAD DEVICE)指装载航空货物的集装板和集装箱。
宽机体飞机使用集装设备装运货物和行李。
此外,还有一个散装舱,也同样装运货物和行李。
窄体飞机,通常为散装舱,但也可以装配较小的集装设备装运货物和行李。
集装设备的最大装载重量指符合LATA标准的最大装载重量,最大装载重量包括集装设备的自重.通常情况下,因受飞机舱位装载重量的限制,许可的装载重量要比最大装载重量减少,必须按有关航空公司的规定办理.参考资料:B74上舱PIP或P6P集装板4500公斤以上但T位仅为2041公斤。
波音系列飞机下舱,PIP或P6P集装板4000公斤左右。
空客系列客机下舱,PIP或P6P集装板4000公斤左右。
MD11F上舱PIP或P6P集装板1L/R 3600公斤,2L/R—6L/R和10L/R-12L/R4100公斤,7L/R-9L/R6000公斤,13C4536公斤,14C3175公斤.MD11F下舱PIP集装板A-C位3100公斤左右D-E4700公斤左右F6000公斤左右。
PIP集装板A—C位3400公斤左右D—E5100公斤左右F6000公斤左右。
因飞机结构的关系或上下舱联合装载重量限制的关系,装载重量可减少或增加。
货物的堆高尺寸从集装设备的底板底面起算,包括集装设备底板的厚度。
普通集装板厚度约2公分,20英尺集装板厚度约8公分。
集装板使用货网将装入板内的货物网住。
集装板的四边都有一条轨道插座,将货网的插扣插入轨道插座将货物网住,因此,装货时不可以将轨道插座压住。
实际堆货的位置:一般集装板自板的边缘往里9—13.5公分,20英尺集装板自板的边缘往里7.5公分。
二、常用集装板(PALLET)1、223。
5 X 317.5CM(88 X 125 in)最大装载量 6804KGP1A P1C P1D P1G P1P PAA PADPAGPAJ PAPPAX适用机型:B747、B777、B767、MD11、DC10A340、A300、A310、下舱、货机上舱及B707F 上舱理论容积:货物堆高163.0CM(低板) 矩形:9。
航空运输设备1. 简介航空运输设备是指用于航空运输的各种设备和工具,包括飞机、直升机、空中巴士、货机、航空货运集装器等。
这些设备在现代航空运输中起到至关重要的作用,保障了航空运输的顺利进行。
2. 飞机飞机是航空运输中最重要的设备之一。
它是一种能够在大气中运动的飞行器,能够运输旅客和货物飞越长距离。
飞机有多种类型,包括客机、货机、军用飞机等。
现代飞机通常采用高强度的材料如铝合金和复合材料制造,具有较高的载重能力和飞行速度。
3. 直升机直升机是一种垂直起降的航空运输设备。
与飞机不同,直升机可以在狭小的空间中起飞和降落,具有更高的机动性。
直升机常用于城市交通、救援行动、军事作战等领域。
它具有灵活性和适应性强的特点,能够在各种复杂环境中执行任务。
4. 空中巴士空中巴士是商用飞机制造公司,是欧洲航空防务与太空公司(EADS)旗下的子公司。
空中巴士生产各种类型的客机,如A320、A330、A350等。
这些客机使用先进的航空技术,具有燃油效率高、运营经济性好等优点。
空中巴士的客机广泛用于民航运输领域。
5. 货机货机是专门用于运输货物的飞机。
它们通常具有大容量的货舱和适当的装卸设备,以便载运各种类型和尺寸的货物。
货机在国际货运中发挥着重要的作用,为全球经济和贸易提供了可靠的运输方式。
著名的货机制造商包括波音公司和空中巴士。
6. 航空货运集装器航空货运集装器是一种用于装载货物的容器,能够方便地在不同的运输工具之间转换。
它们通常采用坚固的材料制成,具有抗冲击和防潮等特性。
航空货运集装器有多种类型,包括标准集装器、货机专用集装器等。
它们为航空货运提供了便捷的装载和卸载方式。
7. 总结航空运输设备是现代航空运输的重要组成部分。
飞机、直升机、空中巴士、货机和航空货运集装器等设备的发展和应用,极大地促进了全球的商业活动和人员流动。
通过不断创新和技术进步,航空运输设备将继续发展和完善,为人们提供更加高效和安全的航空运输服务。

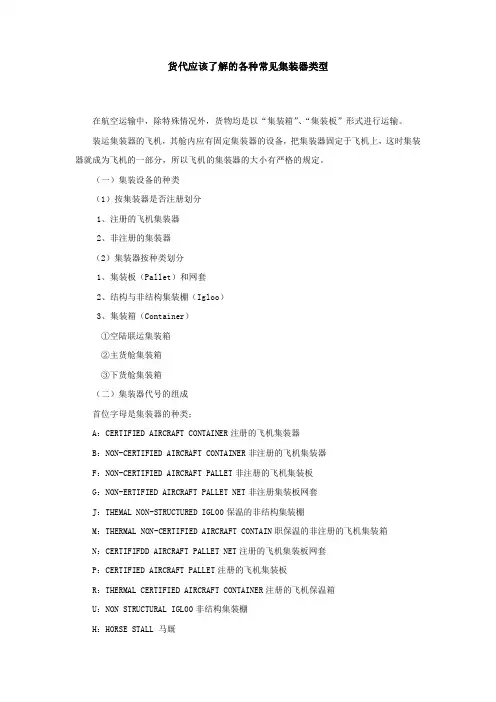

货代应该了解的各种常见集装器类型在航空运输中,除特殊情况外,货物均是以“集装箱”、“集装板”形式进行运输。
装运集装器的飞机,其舱内应有固定集装器的设备,把集装器固定于飞机上,这时集装器就成为飞机的一部分,所以飞机的集装器的大小有严格的规定。
(一)集装设备的种类(1)按集装器是否注册划分1、注册的飞机集装器2、非注册的集装器(2)集装器按种类划分1、集装板(Pallet)和网套2、结构与非结构集装棚(Igloo)3、集装箱(Container)①空陆联运集装箱②主货舱集装箱③下货舱集装箱(二)集装器代号的组成首位字母是集装器的种类;A:CERTIFIED AIRCRAFT CONTAINER注册的飞机集装器B:NON-CERTIFIED AIRCRAFT CONTAINER非注册的飞机集装器F:NON-CERTIFIED AIRCRAFT PALLET非注册的飞机集装板G:NON-ERTIFIED AIRCRAFT PALLET NET非注册集装板网套J:THEMAL NON-STRUCTURED IGL00保温的非结构集装棚M:THERMAL NON-CERTIFIED AIRCRAFT CONTAIN职保温的非注册的飞机集装箱N:CERTIFIFDD AIRCRAFT PALLET NET注册的飞机集装板网套P:CERTIFIED AIRCRAFT PALLET注册的飞机集装板R:THERMAL CERTIFIED AIRCRAFT CONTAINER注册的飞机保温箱U:NON STRUCTURAL IGL00非结构集装棚H:HORSE STALL 马厩V:AUTOMOBIL TRANSPORT EQUIPMENT 汽车运输设备X、Y、Z:RESFRVED FOR AIRLINE USE ONLY 供航空公司内部使用集装器的第二位字母表示集装器的底板尺寸:A:224cmX318cra K:153cmXl56cmB:224cmX274cm L:153cm×318cmE:224cm×135cm M:244cra×318cmG:224cmX606cm第三位表示集装器的外形以及与飞机的适配性:E——适用于B747、A319、DCl0、Ll011下货舱无叉眼装置的半型集装箱N——适用于13747、A310、DCl0、Ll011下货舱有叉眼装置的半型集装箱P——适用于B747COMB上舱及B747、DCl0、Ll011、A310下舱的集装板A——适用于B747F上舱集装箱(三)集装器的限制1、最大承重限制P1板 224×318厘米 88×125英寸 6804千克P2板 224×274厘米 88×108英寸 4536千克P6板 244×318厘米 96×125英寸 6804千克P7板 244×606厘米 96×238.5英寸 11340千克2、体积/尺寸限制如,P1板可装高度164CM/244CM/299CM,P6板可装高度164CM/244CM/299CM,P7板可装高度244CM。
集装器集装器是一种容器或载体,航空货运时专用,它不像海运和陆运的集装箱那么庞大,它是专为飞机设计的,特点轻便、小巧。
规格包括集装板和集装箱,型号多种多样,常见的有AKE、AVE、DPE、DQF、PMC、PAG、PLA、PKC。
他们都是按照飞机机身的样子做的,所以大小都适合飞机大小。
集装箱用于运载一般货物、行李和邮件AMA | AMF | ALF | AKE冷藏集装箱主要用于运送鲜活物品,如水果、蔬菜、海鲜等等。
冷藏集装箱可使用澳洲锁。
内部另设干冰箱恒温.KN集装板集装板是一块平面的铝板。
货件放置在板上,由绳网固定。
PGA | PMC, PQP, P6P | PEB | P1P, PAG | PLA车架车架放置在PGA集装板,使两辆车可以相迭放置。
VZA, VRA一.集装器的识别代码:AKE 21886 CAA——集装器的代码K——集装器底板尺寸的代码E——适配代码21886——集装器的编号CA——集装器所属承运人二.集装器种类:A/D——集装箱P/F——集装板R ——保温集装箱三.底板尺寸:1英寸=2.54厘米五.集装板装货高度和体积:集装板装货高度一般有三种:低板1.6米,中板2.4米,高板2.9米低板装在宽体飞机的下舱,中板和高板装在B747全货机的上舱。
高板在装到2.4米处收口收进0.5米,一般限重5吨。
M1挂衣箱限高2.35米,重量为2.4吨。
麦道11全货机上舱只能装中板,限高2.35米,限重4.5吨。
PAP板1.9米处收口0.45米,PMP板1.55米处收口0.3米,1.9米处再收口0.3米。
低板限重4.5吨,LD3箱可装货3立方米,限重1.5吨。
LD7箱可装货8立方米,限重1.6吨。
PAP板装低板高度可装8.5立方米货物,中板高度可装12.8立方米货物,高板高度可装15.5立方米货物。
PMP板装低板高度可装9.5立方米货物,中板高度可装14立方米货物,高板高度可装17.5立方米货物。
航空集装器种类种类: PGA尺寸: Base: 96" x 238.5" Height: 96" (Q6 Contour), 118" (Q7 Contour) 载具重量: 480 kg最高可容重量[包括载具重量]: 11,340 kg适载机型: 747F种类: PMC, PQP, P6P尺寸: Base : 96" x 125" Height: 64" (passenger flight), 96" (Q6Contour), 118" (Q7 Contour)载具重量: 105 kg最高可容重量[包括载具重量]: 5,035 kg (LD), 6,804 kg (MD) 适载机型: 747, 747F, 777, Airbus种类: PEB Pallet尺寸: Base : 53" x 88" Height: 84"载具重量: 55 kg最高可容重量[包括载具重量]: 1,800 kg (B-HIH - 1,300 kg)适载机型: 747F种类: P1P, PAG Pallet尺寸: Base : 88" x 125" Height : 64" (Passenger flight), 96" (Q6 Contour), 118" (Q7 Contour)载具重量: 105 kg最高可容重量[包括载具重量]: 4,626 kg (LD), 6,033 kg (MD) 适载机型: 747, 747F, 777, Airbus种类: PLA Pallet尺寸: Base : 60.4" x 125" Height : 64" 载具重量: 103 kg最高可容重量[包括载具重量]: 3,175 kg适载机型: 747, 747F, 777, Airbus车架:车架放置在PGA集装板,使两辆车可以相迭放置[img] [/img]种类: VZA, VRA尺寸: 适用于PGA20呎的集装板下层车辆的最大宽度: 81" / 205 cm 下层车辆的最大中心高度: 59" / 150cm 最大轮距: 312 cm载具重量: 319 kg (2支架139KG, 平台180KG) 最高可容重量[包括载具重量]: 2,500 kg (上层车辆)9,300 kg (最高总重量)适载机型: 747F 主货舱集装箱:用于运载一般货物、行李和邮件。
航空集装器种类种类: PGA尺寸: Base: 96" x 238.5" Height: 96" (Q6 Contour), 118" (Q7 Contour) 载具重量: 480 kg最高可容重量[包括载具重量]: 11,340 kg适载机型: 747F种类: PMC, PQP, P6P尺寸: Base : 96" x 125" Height: 64" (passenger flight), 96" (Q6Contour), 118" (Q7 Contour)载具重量: 105 kg最高可容重量[包括载具重量]: 5,035 kg (LD), 6,804 kg (MD) 适载机型: 747, 747F, 777, Airbus种类: PEB Pallet尺寸: Base : 53" x 88" Height: 84"载具重量: 55 kg最高可容重量[包括载具重量]: 1,800 kg (B-HIH - 1,300 kg)适载机型: 747F种类: P1P, PAG Pallet尺寸: Base : 88" x 125" Height : 64" (Passenger flight), 96" (Q6 Contour), 118" (Q7 Contour)载具重量: 105 kg最高可容重量[包括载具重量]: 4,626 kg (LD), 6,033 kg (MD) 适载机型: 747, 747F, 777, Airbus种类: PLA Pallet尺寸: Base : 60.4" x 125" Height : 64" 载具重量: 103 kg最高可容重量[包括载具重量]: 3,175 kg适载机型: 747, 747F, 777, Airbus车架:车架放置在PGA集装板,使两辆车可以相迭放置[img] [/img]种类: VZA, VRA尺寸: 适用于PGA20呎的集装板下层车辆的最大宽度: 81" / 205 cm 下层车辆的最大中心高度: 59" / 150cm 最大轮距: 312 cm载具重量: 319 kg (2支架139KG, 平台180KG) 最高可容重量[包括载具重量]: 2,500 kg (上层车辆)9,300 kg (最高总重量)适载机型: 747F 主货舱集装箱:用于运载一般货物、行李和邮件。
常用集装器LD9 AAPWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 767 Boeing 777 Boeing 747-400F Boeing 747-200F MD11FVolume:350 cu.ft. (10.0cu.m.)Tare Weight: 200kg/440lbsMax Gross Weight: 747: 6033kg/13300lbs777: 4626kg/10501lbsExternal Dimensions: 88" x 62" x 125"LD29 AAUWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 747-400F Boeing 747-200F Volume:485 cu.ft. (13.9cu.m.)Tare Weight: 265kg/593lbsMax Gross Weight: 4626kg/10501lbsExcept one position (6033 kgs)External Dimensions: 186" x 29" x 62" x 125" x 88"LD3 AKEWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 767 Boeing 777 Boeing 747-400FBoeing 747-200F Boeing 757-200F MD11F Volume:150 cu.ft. (4.2cu.m.)Tare Weight: 72kg/158lbsMax Gross Weight: 1588kg/3493lbsExternal Dimensions: 79" x 43" x 64" x 61.5" x 60.4"LD11 ALPWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 777 Boeing 747-400F Boeing 747-200F Volume:240 cu.ft. (6.8cu.m.)Tare Weight: 185kg/407lbsMax Gross Weight: 747: 3176kg/6987lbsExternal Dimensions: 60.4" x 64" x 125"LD26 AAFWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 777 Boeing 747-400FBoeing 747-200F MD11FVolume:450 cu.ft. (12cu.m.)Tare Weight: 286kg/6033lbsMax Gross Weight: 747: 6033kg/13300lbs777: 4626kg/10501lbsExternal Dimensions: 160" x 66" x 125" x 88"LD6 ALFWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 777 Boeing 747-400F Boeing 747-200F Volume:310 cu.ft. (8.8cu.m.)Tare Weight: 172kg/378lbsMax Gross Weight: 747: 3175kg/6985lbsExternal Dimensions: 41" x 160" x 46" x 125" x 64"AKHWide body aircraft. Full width lower deck container.Compatible aircraft: Airbus A320Volume:120 cu.ft. (3.4cu.m.)Tare Weight: 76kg/167lbsMax Gross Weight: 1134kg/2499lbsExternal Dimensions: 26.4" x 96" x 46" x 61.5" x 60.4" LD2 APEWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 767Volume:120 cu.ft. (3.4cu.m.)Tare Weight: 70kg/154lbsMax Gross Weight: 1225kg/2700lbsExternal Dimensions: 45" x 61.5" x 64" x 47" x 60.4" LD11 PLAWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 777 Boeing 747-400FBoeing 747-200FVolume:245cu.ft. (7.0cu.m.)Tare Weight: 73kg/161lbsMax Gross Weight: 747: 3176kg/6987lbsExternal Dimensions: 60.4" x 64" x 125"PAP/PIP/PAGWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 767 Boeing 777 Boeing 747-400FBoeing 747-200F DC8 54F MD11FVolume:420 cu.ft. (11.9cu.m.)(with allowable overhang)Tare Weight: 120kg/264lbsMax Gross Weight: 747: 6033kg/13300lbs767: 5103kg/11227lbs777: 4626kg/10501lbsExternal Dimensions: 88" x 64" x 125"PAP/PIP/PAG for 757-200FWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 757-200FVolume:349 cu.ft. (9.83cu.m.)Tare Weight: 120kg/264lbsMax Gross Weight: 3950kg/8710lbsExternal Dimensions: 88" x 64" x 125"XAWWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 777 Boeing 747-400F Boeing 747-200F Volume:747: 490 cu.ft. (14.0cu.m.)Tare Weight: 170kg/374lbsMax Gross Weight: 747: 5000kg/11000lbsExternal Dimensions: 88" x 64" x 125"PMCWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 767 Boeing 777 Boeing 747-400FBoeing 747-200FVolume:450 cu.ft. (12.7cu.m.)Tare Weight: 130kg/286lbsMax Gross Weight: 747: 4626kg/10200lbs767: 5103kg/11227lbs777: 5103kg/11227lbsExternal Dimensions: 96" x 64" x 125"96" x 96" x 125" - only for the main deck on Boeing 747-200Fand Boeing 747-400F freightersAMAWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400F Boeing 747-200FVolume:580 cu.ft. (16.4cu.m.)Tare Weight: 350kg/770lbsMax Gross Weight: 6804kg/15000lbsExternal Dimensions: 96" x 96" x 125"一、集装器的识别集装器的识别代号,例:AKE31665CA。
航空集装器知识标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]一.飞机机型介绍-----------------------------------------------------------------------------------------宽体机:客舱内有两条或两条以上通道,机舱宽度≥472CM,且下货舱可以装载集装器的飞机。
(例窄体机:不能同时满足宽体飞机规格的飞机。
(例 B737/B757;A319/A320;MD82)-----------------------------------------------------------------------------------------二.集装(板/箱)类型介绍常见集装器介绍集装板类型:P1代码:P1P/PAG/PAJ外形尺寸:318CM*224CM最大毛重:6804KG(含板重和套网重量)适用机型:所有宽体飞机主货舱、下货舱实际可利用尺寸:308CM*214CM---------------------------------------------------------------------------------------------集装板类型:P6代码:P6P/PMC外形尺寸:318CM*244CM最大毛重:6804KG(含板重和套网重量)适用机型:所有宽体飞机主货舱、下货舱实际可利用尺寸:308CM*234CM-----------------------------------------------------------------------------------------集装板类型:P7代码:P7E/PGA外形尺寸:606CM*244CM最大毛重:13608KG(含板重和套网重量)适用机型:B747F/COMBI主货舱实际可利用尺寸:596CM*234CM----------------------------------------------------------------------------------------------集装板类型:LD3代码:AKE/AKN最大毛重:1588KG(含箱重)轮廓容积:4.8m3可用容积:4.3m3外形尺寸:156CM底(201CM顶)*153CM*163CM内容尺寸:146CM底(146CM顶)*143CM*150CM适用机型:所有宽体飞机下货舱-----------------------------------------------------------------------------------------代码:ALF最大毛重:3175KG(含箱重)轮廓容积:10.1m3可用容积:9.9m3外形尺寸:318CM底(472CM顶)*153CM*163CM内容尺寸:308CM底(469CM顶)*143CM*160CM适用机型:B747下货舱-----------------------------------------------------------------------------------------三.常用机型装载板型介绍B747-400F舱门尺寸鼻门大小:宽356CM 高249CM主货舱门大小:宽340CM 高305CM前、后下货舱门大小:宽264CM 高168CM散货舱门大小:宽 112CM 高119CM-----------------------------------------------------------------------------------------B747-400F装板数和载量主货舱能装:29PMC/PAG前下货舱能装:16AKE或5PMC/PAG后下货舱能装:14AKE或4PMC/PAG散仓能装:2500K左右(考虑到联合限载,此重量为参考值)整机大约能装100-120吨(视航线长短,载量有所变化)-----------------------------------------------------------------------------------------747-400F板型简介Q6板:96英寸板(最高为244CM)Q7板:118英寸板(最高为299CM,244CM收角)低板:63英寸板(高度为160CM;飘板两边各能飘45-77CM)-----------------------------------------------------------------------------------------MD-11F舱门尺寸主货舱门大小:宽356CM 高259CM前下货舱门大小:宽264CM 高168CM后下货舱门大小:宽178CM 高168CM散货舱门大小:宽91CM 高76CM-----------------------------------------------------------------------------------------MD-11F装板数和载量。
航空运输集装器类型发布日期:2010-7-3 来源:西安博通国际货运一、航空集装箱种类1、普货集装箱用于运载一般货物、行李和邮件,分类:AMA AMF ALF AKE A)集装箱---AMA---M1集装箱类型:AMAATA代码:M1集装箱容量:621 cu. ft. 17.58mc集装箱重量:360 kg集装箱最高可容重量[包括集装箱重量]: 6,804 kg集装箱适载机型:747FB)集装箱---AMF---n/a集装箱类型:AMFATA代码:n/a集装箱容量:516 cu. ft. 14.6 mc集装箱重量:330 kg集装箱最高可容重量[包括集装箱重量]: 5,035 kg集装箱适载机型:747, 747F, 777, AirbusC)集装箱---ALF---LD6集装箱类型:ALFATA代码:LD6集装箱容量:310 cu. ft., 8.78 mc集装箱重量:155 kg集装箱最高可容重量[包括集装箱重量]: 3,175 kg集装箱适载机型:747, 747F, 777, AirbusD)集装箱---AAU---LD29集装箱类型:AAUATA代码:LD29集装箱容量:505 cu. ft., 14.3 mc集装箱重量:355 kg集装箱最高可容重量[包括集装箱重量]: 4,626 kg集装箱适载机型:747, 747FE)集装箱---AKE---LD3集装箱类型:AKEATA代码:LD3集装箱容量:152 cu. ft, 4.3mc集装箱重量:100 kg集装箱最高可容重量[包括集装箱重量]: 1,588 kg集装箱适载机型:747, 747F, 777, Airbus2、冷藏集装箱主要用于运送鲜活物品,如水果、蔬菜、海鲜等等。
冷藏集装箱可使用澳洲锁。
内部另设干冰箱恒温A)冷藏集装箱---RKN---LD3集装箱类型:RKN ContainerATA代码:LD3集装箱容量:125.41 cu. ft., 3.55 mc集装箱重量:190 kg集装箱最高可容重量[包括集装箱重量]: 1,588 kg集装箱适载机型:747, 747F, 777, AirbusB)冷藏集装箱---RAP---LD9集装箱类型:RAP ContainerATA代码:LD9集装箱容量:352 cu. ft., 9.2mc集装箱重量:330 kg集装箱最高可容重量[包括集装箱重量]: 4,626 kg集装箱适载机型:747, 747F, 777, Airbus二、航空集装板种类集装板集装板是一块平面的铝板。
常用集装器LD9 AAPWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 767 Boeing 777 Boeing 747-400F Boeing 747-200F MD11FVolume:350 cu.ft. (10.0cu.m.)Tare Weight: 200kg/440lbsMax Gross Weight: 747: 6033kg/13300lbs777: 4626kg/10501lbsExternal Dimensions: 88" x 62" x 125"LD29 AAUWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 747-400F Boeing 747-200F Volume:485 cu.ft. (13.9cu.m.)Tare Weight: 265kg/593lbsMax Gross Weight: 4626kg/10501lbsExcept one position (6033 kgs)External Dimensions: 186" x 29" x 62" x 125" x 88"LD3 AKEWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 767 Boeing 777 Boeing 747-400FBoeing 747-200F Boeing 757-200F MD11F Volume:150 cu.ft. (4.2cu.m.)Tare Weight: 72kg/158lbsMax Gross Weight: 1588kg/3493lbsExternal Dimensions: 79" x 43" x 64" x 61.5" x 60.4"LD11 ALPWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 777 Boeing 747-400F Boeing 747-200F Volume:240 cu.ft. (6.8cu.m.)Tare Weight: 185kg/407lbsMax Gross Weight: 747: 3176kg/6987lbsExternal Dimensions: 60.4" x 64" x 125"LD26 AAFWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 777 Boeing 747-400FBoeing 747-200F MD11FVolume:450 cu.ft. (12cu.m.)Tare Weight: 286kg/6033lbsMax Gross Weight: 747: 6033kg/13300lbs777: 4626kg/10501lbsExternal Dimensions: 160" x 66" x 125" x 88"LD6 ALFWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 777 Boeing 747-400F Boeing 747-200F Volume:310 cu.ft. (8.8cu.m.)Tare Weight: 172kg/378lbsMax Gross Weight: 747: 3175kg/6985lbsExternal Dimensions: 41" x 160" x 46" x 125" x 64"AKHWide body aircraft. Full width lower deck container.Compatible aircraft: Airbus A320Volume:120 cu.ft. (3.4cu.m.)Tare Weight: 76kg/167lbsMax Gross Weight: 1134kg/2499lbsExternal Dimensions: 26.4" x 96" x 46" x 61.5" x 60.4" LD2 APEWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 767Volume:120 cu.ft. (3.4cu.m.)Tare Weight: 70kg/154lbsMax Gross Weight: 1225kg/2700lbsExternal Dimensions: 45" x 61.5" x 64" x 47" x 60.4" LD11 PLAWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 777 Boeing 747-400FBoeing 747-200FVolume:245cu.ft. (7.0cu.m.)Tare Weight: 73kg/161lbsMax Gross Weight: 747: 3176kg/6987lbsExternal Dimensions: 60.4" x 64" x 125"PAP/PIP/PAGWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 767 Boeing 777 Boeing 747-400FBoeing 747-200F DC8 54F MD11FVolume:420 cu.ft. (11.9cu.m.)(with allowable overhang)Tare Weight: 120kg/264lbsMax Gross Weight: 747: 6033kg/13300lbs767: 5103kg/11227lbs777: 4626kg/10501lbsExternal Dimensions: 88" x 64" x 125"PAP/PIP/PAG for 757-200FWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 757-200FVolume:349 cu.ft. (9.83cu.m.)Tare Weight: 120kg/264lbsMax Gross Weight: 3950kg/8710lbsExternal Dimensions: 88" x 64" x 125"XAWWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 777 Boeing 747-400F Boeing 747-200F Volume:747: 490 cu.ft. (14.0cu.m.)Tare Weight: 170kg/374lbsMax Gross Weight: 747: 5000kg/11000lbsExternal Dimensions: 88" x 64" x 125"PMCWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 767 Boeing 777 Boeing 747-400FBoeing 747-200FVolume:450 cu.ft. (12.7cu.m.)Tare Weight: 130kg/286lbsMax Gross Weight: 747: 4626kg/10200lbs767: 5103kg/11227lbs777: 5103kg/11227lbsExternal Dimensions: 96" x 64" x 125"96" x 96" x 125" - only for the main deck on Boeing 747-200Fand Boeing 747-400F freightersAMAWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400F Boeing 747-200FVolume:580 cu.ft. (16.4cu.m.)Tare Weight: 350kg/770lbsMax Gross Weight: 6804kg/15000lbsExternal Dimensions: 96" x 96" x 125"一、集装器的识别集装器的识别代号,例:AKE31665CA。
A——集装器各种代码;K——集装器底板尺寸代码;E——标准拱外形和适配代码;31665——集装器识别编号;CA——集装器所属承运人;二、集装器种类A/D——集装箱;P/F——集装板;R——保温集装箱。
三、底板尺寸(见下表)代码尺寸A或I(1)88inX125in/224cmX318cmG或7 96inX238.5in/244cmX606cmK或V 60.4inX61.5in/153cmX156cmL 60.4inX125in/153cmX318cm M或Q(6)96inX125in/244cmX318cmQ 60.4inX96in/153cmX244cmP 47inX60.4in/119cmX153cm。
