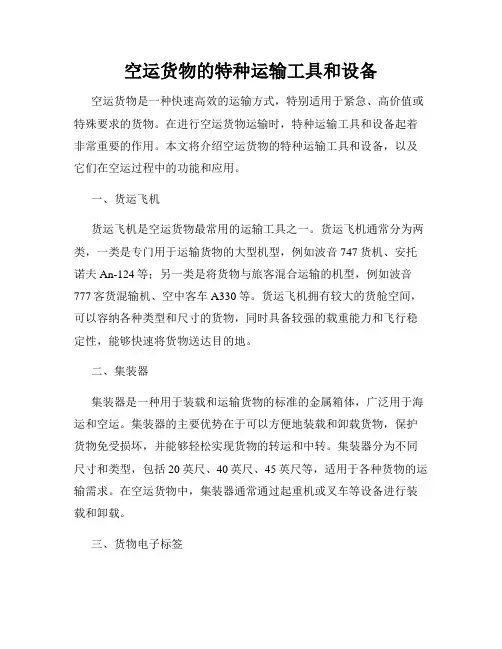

空运货物的特种运输工具和设备

空运货物的特种运输工具和设备

空运货物的特种运输工具和设备空运货物是一种快速高效的运输方式，特别适用于紧急、高价值或特殊要求的货物。

在进行空运货物运输时，特种运输工具和设备起着非常重要的作用。

本文将介绍空运货物的特种运输工具和设备，以及它们在空运过程中的功能和应用。

一、货运飞机货运飞机是空运货物最常用的运输工具之一。

货运飞机通常分为两类，一类是专门用于运输货物的大型机型，例如波音747货机、安托诺夫An-124等；另一类是将货物与旅客混合运输的机型，例如波音777客货混输机、空中客车A330等。

货运飞机拥有较大的货舱空间，可以容纳各种类型和尺寸的货物，同时具备较强的载重能力和飞行稳定性，能够快速将货物送达目的地。

二、集装器集装器是一种用于装载和运输货物的标准的金属箱体，广泛用于海运和空运。

集装器的主要优势在于可以方便地装载和卸载货物，保护货物免受损坏，并能够轻松实现货物的转运和中转。

集装器分为不同尺寸和类型，包括20英尺、40英尺、45英尺等，适用于各种货物的运输需求。

在空运货物中，集装器通常通过起重机或叉车等设备进行装载和卸载。

三、货物电子标签货物电子标签是一种用于追踪和管理货物的技术手段。

通过在货物上安装电子标签，可以实时监测货物的位置、运输情况和温度等信息。

这对于保证货物的安全和及时送达至关重要。

货物电子标签通常采用RFID技术，可以通过无线射频识别和通信系统与相关设备进行数据交换，实现对货物的实时监控。

四、航空托运设备航空托运设备是用于将货物装载到货运飞机上的特种设备。

常见的航空托运设备包括航空货盘、货物集装器、拆卸式货架等。

航空货盘是一种用于托运货物的可装卸平台，可提供货物的保护和固定功能。

货物集装器是一种专为航空运输设计的集装器，可以方便地与货运飞机的货舱连接。

拆卸式货架可根据货物尺寸和形状的不同进行调整，便于装载和卸载操作。

五、气垫式货物搬运设备气垫式货物搬运设备是一种特种设备，通过气垫的作用将货物浮起，实现货物在地面上的快速搬运。

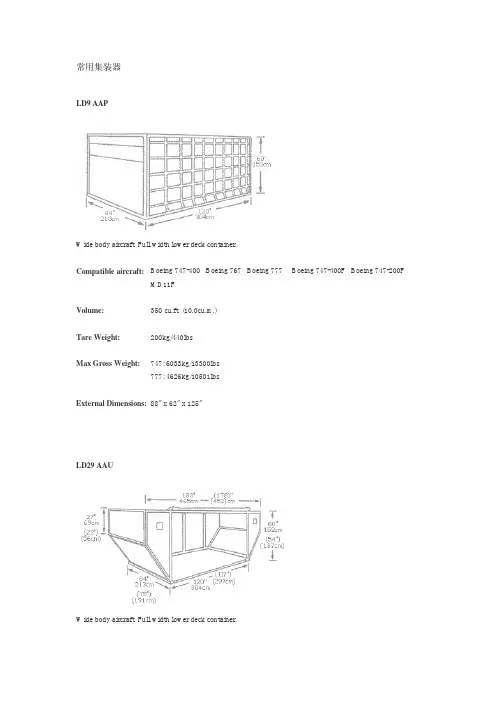

空运常用集装器

空运常用集装器

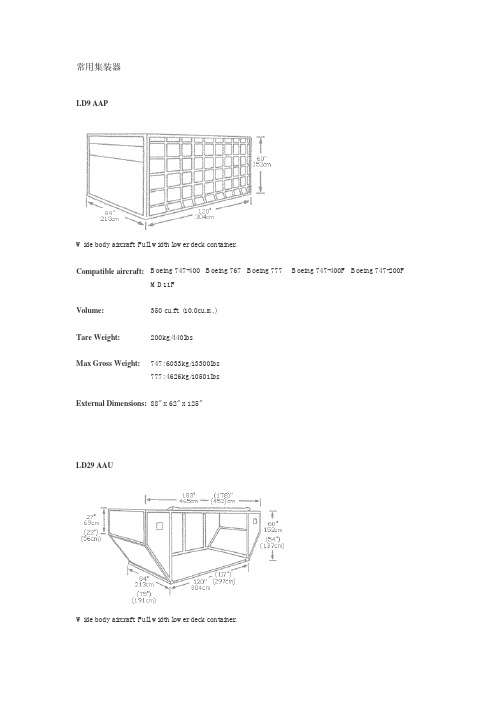

常用集装器LD9 AAPWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 767 Boeing 777 Boeing 747-400F Boeing 747-200F MD11FVolume:350 cu.ft. (10.0cu.m.)Tare Weight: 200kg/440lbsMax Gross Weight: 747: 6033kg/13300lbs777: 4626kg/10501lbsExternal Dimensions: 88" x 62" x 125"LD29 AAUWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 747-400F Boeing 747-200F Volume:485 cu.ft. (13.9cu.m.)Tare Weight: 265kg/593lbsMax Gross Weight: 4626kg/10501lbsExcept one position (6033 kgs)External Dimensions: 186" x 29" x 62" x 125" x 88"LD3 AKEWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 767 Boeing 777 Boeing 747-400FBoeing 747-200F Boeing 757-200F MD11F Volume:150 cu.ft. (4.2cu.m.)Tare Weight: 72kg/158lbsMax Gross Weight: 1588kg/3493lbsExternal Dimensions: 79" x 43" x 64" x 61.5" x 60.4"LD11 ALPWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 777 Boeing 747-400F Boeing 747-200F Volume:240 cu.ft. (6.8cu.m.)Tare Weight: 185kg/407lbsMax Gross Weight: 747: 3176kg/6987lbsExternal Dimensions: 60.4" x 64" x 125"LD26 AAFWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 777 Boeing 747-400FBoeing 747-200F MD11FVolume:450 cu.ft. (12cu.m.)Tare Weight: 286kg/6033lbsMax Gross Weight: 747: 6033kg/13300lbs777: 4626kg/10501lbsExternal Dimensions: 160" x 66" x 125" x 88"LD6 ALFWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 777 Boeing 747-400F Boeing 747-200F Volume:310 cu.ft. (8.8cu.m.)Tare Weight: 172kg/378lbsMax Gross Weight: 747: 3175kg/6985lbsExternal Dimensions: 41" x 160" x 46" x 125" x 64"AKHWide body aircraft. Full width lower deck container.Compatible aircraft: Airbus A320Volume:120 cu.ft. (3.4cu.m.)Tare Weight: 76kg/167lbsMax Gross Weight: 1134kg/2499lbsExternal Dimensions: 26.4" x 96" x 46" x 61.5" x 60.4" LD2 APEWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 767Volume:120 cu.ft. (3.4cu.m.)Tare Weight: 70kg/154lbsMax Gross Weight: 1225kg/2700lbsExternal Dimensions: 45" x 61.5" x 64" x 47" x 60.4" LD11 PLAWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 777 Boeing 747-400FBoeing 747-200FVolume:245cu.ft. (7.0cu.m.)Tare Weight: 73kg/161lbsMax Gross Weight: 747: 3176kg/6987lbsExternal Dimensions: 60.4" x 64" x 125"PAP/PIP/PAGWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 767 Boeing 777 Boeing 747-400FBoeing 747-200F DC8 54F MD11FVolume:420 cu.ft. (11.9cu.m.)(with allowable overhang)Tare Weight: 120kg/264lbsMax Gross Weight: 747: 6033kg/13300lbs767: 5103kg/11227lbs777: 4626kg/10501lbsExternal Dimensions: 88" x 64" x 125"PAP/PIP/PAG for 757-200FWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 757-200FVolume:349 cu.ft. (9.83cu.m.)Tare Weight: 120kg/264lbsMax Gross Weight: 3950kg/8710lbsExternal Dimensions: 88" x 64" x 125"XAWWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 777 Boeing 747-400F Boeing 747-200F Volume:747: 490 cu.ft. (14.0cu.m.)Tare Weight: 170kg/374lbsMax Gross Weight: 747: 5000kg/11000lbsExternal Dimensions: 88" x 64" x 125"PMCWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400 Boeing 767 Boeing 777 Boeing 747-400FBoeing 747-200FVolume:450 cu.ft. (12.7cu.m.)Tare Weight: 130kg/286lbsMax Gross Weight: 747: 4626kg/10200lbs767: 5103kg/11227lbs777: 5103kg/11227lbsExternal Dimensions: 96" x 64" x 125"96" x 96" x 125" - only for the main deck on Boeing 747-200Fand Boeing 747-400F freightersAMAWide body aircraft. Full width lower deck container.Compatible aircraft: Boeing 747-400F Boeing 747-200FVolume:580 cu.ft. (16.4cu.m.)Tare Weight: 350kg/770lbsMax Gross Weight: 6804kg/15000lbsExternal Dimensions: 96" x 96" x 125"一、集装器的识别集装器的识别代号，例：AKE31665CA。

航空集装器知识完整版

航空集装器知识完整版

航空集装器知识标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]一.飞机机型介绍-----------------------------------------------------------------------------------------宽体机：客舱内有两条或两条以上通道，机舱宽度≥472CM，且下货舱可以装载集装器的飞机。

（例窄体机：不能同时满足宽体飞机规格的飞机。

(例 B737/B757;A319/A320;MD82)-----------------------------------------------------------------------------------------二.集装(板/箱)类型介绍常见集装器介绍集装板类型：P1代码：P1P/PAG/PAJ外形尺寸：318CM*224CM最大毛重：6804KG(含板重和套网重量)适用机型：所有宽体飞机主货舱、下货舱实际可利用尺寸：308CM*214CM---------------------------------------------------------------------------------------------集装板类型：P6代码：P6P/PMC外形尺寸：318CM*244CM最大毛重：6804KG(含板重和套网重量)适用机型：所有宽体飞机主货舱、下货舱实际可利用尺寸：308CM*234CM-----------------------------------------------------------------------------------------集装板类型：P7代码：P7E/PGA外形尺寸：606CM*244CM最大毛重：13608KG(含板重和套网重量)适用机型：B747F/COMBI主货舱实际可利用尺寸：596CM*234CM----------------------------------------------------------------------------------------------集装板类型：LD3代码：AKE/AKN最大毛重：1588KG(含箱重)轮廓容积：4.8m3可用容积：4.3m3外形尺寸：156CM底(201CM顶)*153CM*163CM内容尺寸：146CM底(146CM顶)*143CM*150CM适用机型：所有宽体飞机下货舱-----------------------------------------------------------------------------------------代码：ALF最大毛重：3175KG(含箱重)轮廓容积：10.1m3可用容积：9.9m3外形尺寸：318CM底(472CM顶)*153CM*163CM内容尺寸：308CM底(469CM顶)*143CM*160CM适用机型：B747下货舱-----------------------------------------------------------------------------------------三.常用机型装载板型介绍B747-400F舱门尺寸鼻门大小：宽356CM 高249CM主货舱门大小：宽340CM 高305CM前、后下货舱门大小：宽264CM 高168CM散货舱门大小：宽 112CM 高119CM-----------------------------------------------------------------------------------------B747-400F装板数和载量主货舱能装：29PMC/PAG前下货舱能装：16AKE或5PMC/PAG后下货舱能装：14AKE或4PMC/PAG散仓能装：2500K左右（考虑到联合限载，此重量为参考值）整机大约能装100-120吨（视航线长短，载量有所变化）-----------------------------------------------------------------------------------------747-400F板型简介Q6板：96英寸板（最高为244CM）Q7板：118英寸板（最高为299CM，244CM收角）低板：63英寸板（高度为160CM；飘板两边各能飘45-77CM）-----------------------------------------------------------------------------------------MD-11F舱门尺寸主货舱门大小：宽356CM 高259CM前下货舱门大小：宽264CM 高168CM后下货舱门大小：宽178CM 高168CM散货舱门大小：宽91CM 高76CM-----------------------------------------------------------------------------------------MD-11F装板数和载量。

集装器ULD

集装器ULD
最大长度<2438MM 最大长度>3175MM
字母 A D F G J M N P R U
含 义(种类代号)
CERTIFIED AIRCRAFT CONTAINER 适航审定的集装箱
NON-CERTIFIED AIRCRAFT CONTAINER 非适航审定的集装箱
NON-CERTIFIED AIRCRAFT PALLET 非适航审定的集装板
NON-CERTIFIED AIRCRAFT PALLET NET 非适航审定的集装板网套
THERMAL NON-STRUCTURAL CONTAINER 非适航审定的结构保温集装箱
THERMAL NON-CERTIFIED AIRCARFT CONTAINER 非适航审定的保温集装箱
CERTIFIED AIRCRAFT PALLET NET 适航审定的集装板网套
集装器的编号
A AKE K
E
字母
A B E F G H J K L M N P Q X Y Z
英 制（底板尺寸）
88×125 IN 88×108 IN 88×53 IN 96×117.75 IN 96×238.5 IN 96×359.25 IN 96×480 IN 60.4×61.5 IN 60.4×125 IN 96×125 IN 61.5×96 IN 47×60.4 IN 60.4×96 IN 96 IN<最大长度<125 IN
集装器外部结构
常用集装板
常用集装板（高板299 中板244 低板163）
PAG
P1P PAP PAX P1A P1C P1D PAA PAD P1G PAJ
PMC
P6P PMP P6A P6C P6Q PMA PMP PQP

集装器ULD ppt课件

集装器ULD ppt课件
最大长度<96 IN 最大长度>125 IN
P 公 制（底板尺寸）
2235×3175 MM 2235×2743 MM 2235×1346 MM 2438×2991 MM 2438×6058 MM 2438×9125 MM 2438×12192 MM 1534×1562 MM 1534×3175 MM 2438×3175 MM 1562×2438 MM 1194×1534 MM 1534×2438 MM 2438MM<最大长度<3175MM
CERTIFIED AIRCRAFT PALLET NET 适航审定的集装板网套 CERTIFIED AIRCRAFT PALLET 适航审定的集装板 THERMAL CERTIFIED AIRCARFT CONTAINER 适航审定的保温箱 NON-STRUCTURAL IGLOO 非结构集装棚
含 义（适用机型）
9
常用集装箱
PPT课件
10
常用集装箱
ALF AKE AMA DPE DQF RAP
AWA AWF
AVE AVA AVB AVM AKN AKE
AMA
DPE
DQF
RAP
ATA代码
LD6
LD3
M1
LD2
LD8
LD9
容量立方米 8.78
自重kg
155
最大载重kg 3175
适用机型
B747 777 A300 310 330 340 MD11
PPT课件
航空集装器的种类 常用集装板 常用集装箱 本章小结
5
字母
A B E F G H J K L M N P Q X Y Z
集装器的编号
字母
A
D

集装器

集装器
3
4
5
6
BULK HOLD
7
MAI N
DOO R BULK
COMPARTMEN T DOOR
B747-400F
8
一、集装设备概述
▪ 集装设备可将货物按一定的流向装入集装器内（集装箱或 集装板）进行整体装卸。
▪ 设置滚轴及固定系统。
二、集装器的种类 1）组合结构的集装器
▪ 飞机集装板和网罩 Aircraft pallet and net ▪ 飞机集装板、网罩和无结构拱形盖板Aircraft pallet, net and
➢ 4 -- (同上)(IGLOO)。 ➢ P -- 适用于装B747COMBIC上舱及B747、DC10、
L1011、A310 下舱的集装箱。
23
第二部分 ➢ 第二部分是集装器所属空运企业自行编排的序号，
由一至五位数字组成。
24
第三部分 ➢ 第三部分是集装器所属空运企业的二字代号(或三字
代号)
去后，用网罩或拱形盖板固定，然后锁定入货舱内，以达 到速装速卸的目的。
11
集装板和网套
12
13
2.按形状区别集装器
2）拱形结构 ▪ 无结构拱形盖板是NON-STRUCTURAL IGLOO前面敞
开没有底部的结构，用硬质的玻璃纤维、金属或其他材料 制成，拱形形状是为了与机舱的轮廓相一致，可放在与客 舱交接部位并与集装板同用，外面用网罩固定。用拱形盖 板可使集装板容纳最大载量。 ▪ 当无结构拱形盖板具备前部和底部并摆脱网罩固定，单独 使用时，就变为有结构拱形箱，STRUCTURAL IGLOO
▪ 非适航审定的集装器
➢ 此类集装器没有经过审定，未被授予证书。不能作 为飞机可装卸的货舱，因为它们的形状不能完全符 合飞机机舱轮廓，但可适应地面操作环境，此类集 装器只能用于指定机型及指定的货舱内，禁止用于 飞机主货舱。当放入飞机货舱时此类集装器的顶部 和四壁必须牢固地固定住。

空运货物装载知识

空运货物装载知识1.0装卸原则及标准1.1装卸标准1.1.1 文明装卸，轻拿轻放。

1.1.2 严格遵循装卸“三不”要求作业，即大不压小、重不压轻、木不压纸。

1.1.3 严格按货物外包装的指示标志作业，将货物集中码放。

1.1.4 对应航空公司准备相应的托盘、集装板、箱和货卡，禁止混用。

1.1.5 货物组装前，应清除空板、箱、卡上的杂物、积水。

1.1.6 集装货物必须在集装板上加铺一层航空公司提供的塑料雨布。

1.1.7不强挤硬塞、不翻滚、不抛掷，不少装、错装。

1.1.8货物组板、箱必须严格执行各航空公司提供的组板、箱技术参数，保证货物重心平衡，货物装载必须紧密、安全，严禁所装货物超出板、箱外。

1.1.9检查所有待装货物设计货物组装方案。

1.1.10大货、重货装在集装板上；体积较小、重量较轻的货物装在集装箱内，一票货物应尽可能集中装在一个集装器上。

1.1.11码放紧凑，间隙越小越好。

1.1.12体积不超过集装箱容积的三分之二，单件货物重量超过150千克时，加绑带固定。

1.1.13底部为金属的货物和底部面积较小重量较大的货物必须使用垫板。

1.1.14装在集装板上的小件货物，最好装在其它货物的中间或予以固定，防止其从网套及网眼中滑落，此类货物一般情况下不组装低探板货物。

1.1.15装箱必须保持重心平衡，箱体凸出部分严禁装载重货。

1.1.16货物装载完毕后对集装板实施罩网，上面加盖航空公司提供塑料雨布。

1.1.17使用大托盘装二个小箱时，突出部分必须双向朝内。

使用小托盘装箱时，装好货物后箱盖方向必须朝左或朝右，如箱盖插销有损坏未能固定时，必须用绳子加以固定。

1.1.18将机场、深航、南航的货物分开摆放，实施同一航班连挂。

连挂时按大拖盘所装的板、箱不超过4个，小拖盘不超过5个，货卡不超过6个的标准执行。

1.2装卡标准1.2.1按照1.1装卸标准作业。

1.2.2装卡货物凡单件5KG以内的，严禁超出货卡围栏，超出货卡围栏的大件货物必须有1/3以上在围栏内。

空运基础知识 二


部分集装器外部机构代码
A P
D
E
U
航空货物分类
◆普通货物(Normal Cargo) ◆特殊货物(Special Cargo) • 鲜活产品 PER • 高价货物 • 活体动物 • 超重货物 VAL AVI
海鲜、鱼苗、观赏鱼、鲜花、保鲜蔬菜等
每公斤超过1000美金的货物。贵金属首饰、芯片
赛马、宠物、医疗研究用动物。
飞机类型 二
◆按照飞机主舱容积分类: • 窄体机(Narrow-body aircraft) • A320-200/B737-300 • 宽体机(Wide-body aircraft) • A330-300/A340-300/B747-400
飞机类型 三
◆根据飞行距离分类: • 短程支线飞机(航程2400公里以下) • 中程干线机(航程2400-4800公里) • 远程干线机(航程4800-11000公里) ◆根据座位数量分类: • 小型飞机(座位100以下) • 中型飞机(座位100-200) • 大型飞机(座位200以上)
HEV
单件超过150公斤货物交散舱
• 骨灰/灵柩 HUM
医疗研究用尸体、灵柩、骨灰等
◆危险品(Dangerous Cargo) DGR
经验总结:部分需要证明的货物 一
◆纺织品 • 纺织品转口证明 ◆干电池、锂电池 • 材料安全清单+保函 ◆冰箱、空调、保温酒柜 • 制冷剂含量证明 ◆含有轻微磁性的货物(强磁性需做危险品) • 磁性波长证明 ◆手机、长距离对讲机、微波通讯设备、GPS导航设 备 • 工贸署相关文件
飞机类型 四
◆根据载货类型分类: • 散货型飞机(Bulk cargo aircraft) 窄体机 • 集装型飞机(ULD cargo aircraft) 全货机及宽体机 ◆根据飞机发动机数量分类: 单发、双发、三发、四发 ◆根据飞机发动机型号分类: 分螺旋桨式飞机和喷气式飞机

【国际货运代理实务课件】航空集装器

96 IN<最大长度<125 IN
Y
最大长度<96 IN
Z
最大长度>125 IN
公制（底板尺寸） 2235×3175 MM 2235×2743 MM 2235×1346 MM 2438×2991 MM 2438×6058 MM 2438×9125 MM 2438×12192 MM 1534×1562 MM 1534×3175 MM 2438×3175 MM 1562×2438 MM 1194×1534 MM 1534×2438 MM 2438MM<最大长度
人 或
运输协会(IATA)的编码
注
册
人
名称 AKE P1P
P6P P6P
底板尺寸（cm） 153×156 224×318
224×318 119×153
高度（cm） 最大毛重（kgs）
163
1588
163
6804
163
6804
163
1250
使用机型
通用 宽体飞机
货机 宽体飞机
货机 B767专用
航空运输
AKE12032MU
12
底 类板 型尺
寸
字母 A B E F G H J K L M N P Q
X
英制（底板尺寸） 88×125 IN 88×108 IN 88×53 IN 96×117.75 IN 96×238.5 IN 96×359.25 IN 96×480 IN 60.4×61.5 IN 60.4×125 IN 96×125 IN 61.5×96 IN 47×60.4 IN 60.4×96 IN
钢索
按照 是否注册
注册的飞机集装器 非注册的飞机集装器
注册的飞机集装器

空运集装器的装载


集装板 Aircraft pallets

PMC PAG
307*228 307*213
……

集装箱 containers

AKE 最大载重1450公 斤；放LD位置； 体积 3.5-4方
集装设备

Unit load devices
集装板 Aircraft pallets
位置 最大载重 体积 高度

考虑板型（高、中高、低）
集装器装载总结（二）



把重货放在集装器的底部； 考虑超重货是否需加垫板，是否需单独 固定； 将塑料膜铺在货物下面。 货物装好后，用塑料膜、网、绑带捆扎， 注意务必要牢固。 铁桶货物不能直接与集装器接触，必须 垫板：一层垫板、一层桶、一层垫板， 一层桶




飞机的机型与集装器

飞机: 宽体、窄体、客机、货机、客货
两用

操作设备: 升降平台、拖车、叉车、皮
带传送车
Hale Waihona Puke 集装设备: 集装箱、集装板、集装棚
窄体飞机



机身宽约3m，客舱有一 条过道，货舱只能装散 货。 A318 319 320 321 B707 727 737 757 F100 DC-8 DC-9 MD80 MD90 TU154 AN- 72/74 Notes:A320 有 一 种 特 制的集装箱，其高度为 117cm ，而一般集装箱 其高度为163cm。
集装器使用前的检查（二）

集装箱的检查


集装箱的各面不能有裂痕和洞 集装箱各个角的接缝紧密，不能 有破损 检查门（必须能关牢） 检查固定装置是否牢固
集装器使用中的注意事项
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。


集装板类型：LD2 代码：DPE/DPA 最大毛重：1225KG(含箱重) 轮廓容积：3.8m³ 可用容积：3.4m³ 外形尺寸：119CM底(156CM顶)*153CM*163CM 内容尺寸：109CM底(153CM顶)*143CM*160CM 适用机型：B767下货舱

集装板类型：LD8 代码：DQF/DQP 最大毛重：2449KG(含箱重) 轮廓容积：7.9m³ 可用容积：7.2m³ 外形尺寸：244CM底(318CM顶)*153CM*163CM 内容尺寸：234CM底(315CM顶)*143CM*160CM 适用机型：B767下货舱
二.集装(板/箱)类型介绍
1.集装器代码编排规定

集装器的识别代号，例：AKE12345CA A——集装器各种代码 K——集装器底板尺寸代码 E——外形适配代码 12345——集装器识别编号 CA——集装器所属承运人 P/F-集装板 A/D-集装箱 R-保温集装箱

2.常见集装器介绍
B747-400F舱门尺寸

鼻门大小：宽356CM
高249CM 高305CM 高168CM

主货舱门大小：宽340CM

前、后下货舱门大小：宽264CM

散货舱门大小：宽 112CM 高119CM
B747-400F装板数和载量

主货舱能装：29PMC/PAG 前下货舱能装：16AKE或5PMC/PAG
装载知识培训

培训目的： 让大家对目前民用航空业运载货物的主要机型、集装器、
装板规则等有所了解。
一.飞机机型介绍

宽体机：
客舱内有两条或两条以上通道，机舱宽度≥472CM，且下货舱可以装载 装器的飞机。（例 B747/B767/B777;A330/A340/A380;MD11） 集

窄体机：
不能同时满足宽体飞机规格的飞机。(例 B737/B757;A319/A320;MD82)




MD11F平面图
MD-11F板型简介

高板：高度248CM （110CM收角或140CM收角） 低板：高度160CM (票飘板的话两边各能飘45-77CM)

谢谢大家

集装板类型：P7 代码：P7E/PGA 外形尺寸：606CM*244CM 最大毛重：13608KG(含板重和套网重量) 适用机型：B747F/COMBI主货舱/MD11F 实际可利用尺寸：596CM*234CM

集装板类型：LD3 代码：AKE/AKN 最大毛重：1588KG(含箱重) 轮廓容积：4.8m³ 可用容积：4.3m³ 外形尺寸：156CM底(201CM顶)*153CM*163CM 内容尺寸：146CM底(146CM顶)*143CM*150CM 适用机型：所有宽体飞机下货舱

集装板类型：P1 代码：P1P/PAG/PAJ 外形尺寸：318CM*224CM 最大毛重：6804KG(含板重和套网重量) 适用机型：所有宽体飞机主货舱、下货舱 实际可利用尺寸：308CM*214CM

集装板类型：P6 代码：P6P/PMC 外形尺寸：318CM*244CM 最大毛重：6804KG(含板重和套网重量) 适用机型：所有宽体飞机主货舱、下货舱 实际可利用尺寸：308CM*234CM

集装板类型：LD1 代码：AKC/AVC 最大毛重：1588KG(含箱重) 轮廓容积：5.2m³ 可用容积：4.7m³ 外形尺寸：156CM底(234CM顶)*153CM*163CM 内容尺寸：146CM底(231CM顶)*143CM*160CM 适用机型：B747下货舱


MD-11F舱高259CM

前下货舱门大小：宽264CM 高168CM 后下货舱门大小：宽178CM 高168CM 散货舱门大小：宽91CM 高76CM


MD-11F装板数和载量

主货舱能装：26PMC/PAG 前下货舱能装：6PMC/PAG或者18AKE 后下货舱能装：14AKE 散舱能装：2000KG（考虑到联合限载，此重量为参考值） 整机大约能装80-90吨（视航线长短，载量有所变化）


后下货舱能装：14AKE或4PMC/PAG
散仓能装：2500K左右（考虑到联合限载，此重量为参考 值） 整机大约能装100-120吨（视航线长短，载量有所变化）


747F平面图
747-400F板型简介

Q6板：96英寸板（最高为244CM） Q7板：118英寸板（最高为299CM，244CM收角） 低板：63英寸板（高度为160CM；飘板两边各能飘 45-77CM）

代码：ALF 最大毛重：3175KG(含箱重) 轮廓容积：10.1m³ 可用容积：9.9m³ 外形尺寸：318CM底(472CM顶)*153CM*163CM 内容尺寸：308CM底(469CM顶)*143CM*160CM 适用机型：B747下货舱
三.常用机型装载板型介绍
