接地装置
白 天 银 灰
夜 晚 五 彩
一个由金属或者良导体形成的笼子。 根据接地导体静电平衡的条件，笼体 是一个等位体，内部电势为零，电场 为零，电荷分布在接近放电杆的外表 面上。
闪接器 引下线 接地装置
塔体顶部直接利用金属天线桅杆作为防雷接闪装臵, 利用塔顶不锈钢金属护栏作为避雷带,无金属护栏处采用 同材质明装避雷带,整个屋面避雷带形成闭合。 在塔顶桅杆基底处设臵闭合均压带,以均衡散流和降 低跨步电压。同时利用塔顶楼板结构配筋主筋在整个屋 面构成不大于5 m×5m或4 m×6 m的避雷网格。 突出屋面的金属物体以及露天安装的设备金属外壳 就近与防雷装臵可靠连接,连接点不少于两处。突出屋面 的非金属物体,当其不在接闪器的有效保护范围内时,安 装防雷接闪装臵(避雷针或避雷带或混合接闪器),并就近 与防雷装臵相连。
主要外形尺寸
40.5m x 50m
20.6m x ~27.5m
高宽比 = 7.3
60m x 80m
高宽比 = 7.5
钢结构 外框筒
由24根钢柱和 46个钢椭圆环 及钢斜撑组成
塔身
钢筋混凝 土核芯筒
钢柱截面
核心筒外壁
ห้องสมุดไป่ตู้
2000mm
1200mm C80
1200mm
400mm C40
竖向构件组成
钢管混凝土柱为倾斜的锥形柱，从底部到顶 部为一条直线，在底部为直径2m的圆，以1 1135 的变化率向上变小，在顶部直径减至1.2m，柱子 壁厚最大50mm，内灌C60～C45混凝土； 钢环杆布臵在15.5°的斜平面上，用圆管弯 成，最大规格为D800×35，每道环均构成不同 长短径的近似椭圆； 钢斜撑为圆管，最大规格D850×40；外框 筒材质主要为Q345GJC，在细腰部柱子和斜撑 材质为Q390GJC。

精选课件ppt
17
展示功能
陈列大型城市规划模型。观光塔内将建造城 市规划展览馆，用于陈列大型城市规模型及 其它城市建设成果展示，总建筑面积不小于 5000平方米。因此，观光塔有城市建设展示 功能。另外，观光塔还建有观光平台、娱乐 餐饮等设施，具有游乐、餐饮等为观光游客 服务的生活设施。塔基设展馆塔冠可观景。
广州塔介绍
黄煦
精选课件ppt
1
广州塔图片
•、
精选课件ppt
2
精选课件ppt
3
精选课件ppt
4
精选课件ppt
5
精选课件ppt
6
精选课件ppt
7
精选课件ppt
8
精选课件ppt
9
广州塔
广州塔位于广州市中心，城市新中轴线与珠 江景观轴交汇处， 与海心沙岛和广州市21世 纪CBD区珠江新城隔江相望。2010年9月28 日，广州市城投集团举行新闻发布会，正式 公布广州新电视塔的名字为广州塔，海拔600 米，为国内第一高塔，而“小蛮腰”的最细 处在66层。
精选课件ppt
18
世界之最
最高的自立式电视塔：新电视塔建筑高度600米，由一座高 450米的主塔体和一个高150
米的天线桅杆构成；
最长的空中云梯：设于160多米高处，旋转上升，由
1000多个台阶组成；
最高的旋转餐厅：424米高的旋转餐厅可容纳400人就
餐，享受中外美食；
最高的4D影院：身处百米高空看有香味的电影；
精选课件ppt
16
发射功能
观光塔也是发射塔。观光塔周边地区城市设 计范围是包括广电中心用地在内的建筑设计 范围周边一线用地，面积约56.6万平方米。 区域内包括拟建的观光塔、绿化休闲广场、 广电中心以及规划的赤岗塔公园、公共设施 等用地广电中心则位于观光塔的西南侧，用 地面积8.76万平方米，将利用观光塔作为发 射塔。塔顶设置发射机房和发射天线，用以 发射电视、广播和微波信号。

广州塔简介-PPT（精）
演讲人Biblioteka 广州塔（英语：Canton Tower），又名小蛮腰，位于广东省广州市海珠区，是 广州市的广播电视塔、地标性建筑物。共39个楼层，高600米，总建筑面积 102000平方米。
广州塔于2005年11月动工建设，2010年10月建成并投入营业使用。主体是以钢 骨混凝土核心筒作为轴心，外部是由24根钢立柱、46道钢圆环和斜撑交叉的钢结 构，广州塔整体呈现“纤纤细腰”整体造型。具有都市观光、高空游乐、时尚餐 饮、婚庆会展、影视娱乐、环保科普、文化教育、购物休闲等多功能。主要景点 有488米户外观景平台、极速云霄、摩天轮、白云星空观光大厅等。
广州塔先后获得2010～2011年度中国建设工程鲁班奖、菲迪克百年重大建筑项目杰出 奖、国家科学技术进步二等奖等并入选国家旅游科技示范园区名单。是国家AAAA级旅 游景区，是“羊城新八景”之一。
谢谢

.
27
•落
第二段
.
28
第 三 段
.
29
•
落第四源自段.30•
第 五 段 夜 景
.
31
裙房全玻幕墙
.
32
结束，谢谢!
.
33
水滨伊人—
广州塔
.
1
.
2
.
3
一江春水向东流 , 伊人在前头
.
4
蓝天绿水 白裙飘飘
.
5
银塔蓝天 亭亭玉立
.
6
广州塔紧紧与亚运豪情相连
.
7
•倡
高塔太美了，为
她起个好名字成了 大难题。广州日报
悬赏10万元。
.
8
全市大评选
• 官方正式名称：广州塔
• 民间流传名称：小蛮腰
• 出自：白居易诗句
• 樱桃樊素口 杨柳小蛮腰
.
17
玻璃栈道
•
.
18
登梯前先签定责任自负文书
.
19
C区 68层小蛮腰部位
.
20
E区 107层 蓝天白云
.
21
.
22
E区 108层 433米观光层
.
23
E区观光层
观夜景
.
24
标高440米的观光层
.
25
2月14日— 塔顶的高潮
.
26
• 塔顶为世 界最高的 摩天轮，
450m
• 16个玻璃 球倾斜15 度,360度 回转
• 并与北京的CCTV大楼相呼应
.
9
2010.9.29. 广州塔正式开放
.
10
广州塔焰火放出“羊”字—— 羊城

3
风水宝地
ppt课件
广州塔位于广州市中心，城市 新中轴线与珠江景观轴交汇处， 与海心沙岛和广州市21世纪 CBD区珠江新城隔江相望。 广州塔的构成：上下粗细不变 的混凝土核心筒加上钢结构的 外围筒，后者由24根扭转的柱、 46个倾斜环梁和起支撑作用的 斜撑组成。
4
建筑理念
• • •
塔高450米，天线桅杆160米，以“广 州新气象”为主题 设计灵感——创意来源人体髋关节 广州塔塔身设计的最终方案为椭圆形 的渐变网格结构，其造型、空间和结 构由两个向上旋转的椭圆形钢外壳变 化生成，一个在基础平面，一个在假 想的450米高的平面上，两个椭圆彼此 扭转135度，两个椭圆扭转在腰部收缩 变细。格子式结构底部比较疏松，向 上到腰部则比较密集，腰部收紧固定 了，像编织的绳索，呈现“纤纤细 腰”，再向上格子式结构放开，由逐 渐变细的管状结构柱支撑。
最高的横向摩天轮： 在450米露天观景平台外围，增设一个横向的摩 天轮，可以乘坐摩天轮一览广州美景。 最高的旋转餐厅： 424米高的旋转餐厅可容纳400人就餐， 享受中外美食；
折叠全球最高摩天轮
与一般竖立的摩天轮不同，新电视塔摩天轮不是 悬挂在轨道上，而是沿着倾斜的轨道运转。 16
ppt课件
谢谢观看
ppt课件
12
建筑特点
•
作为地标建筑，广州塔还进行了小规模的再生能源示 范。越高的地方风速越强，400米左右比地面风速高一 倍，用来风力发电，则产出电力是地面的8倍。在广 州塔的高区空腔中，装设了若干组风力发电设施，而 功能区的南侧面幕墙，则装了太阳能板。这些用电
并不能解决高塔本身的主要用电，但仍然能够用来作 为景观照明和绿化浇灌用电，也能解决一些楼层的热 水。
立柱

It leads to the development of nearby attractions, transportation, and hospitality industries.
04
Experience and Feeling of Visiting Guangzhou
Tourists' Visiting Experience
displaying artworks, cultural relics, and other items.
பைடு நூலகம்
Event venues
03
The tower provides a variety of event venues for
weddings, banquets, and other occasions.
Design and Construction Characteristics
The tower's design is a combination of traditional Chinese elements and modern architecture.
The tower's design includes a multi-level observation deck, restaurants, and other amenities.
The Guangzhou Tower enhances the city's image
Guangzhou Tower is a landmark
Its unique design and location make it a recognizable symbol of the city.

最高的商品店：432米 高的广州塔纪念品零售 商店，让您可以把广州 塔精美的模型带回家。 最高的空中邮局：在高 空邮寄出你对亲朋好友 的祝福。
世界 最高 惊险 500 米降 速体 验场
450的整体 色彩以银色为主， 色彩由浅入深，具 有比较强的层次感。 夜晚通过漂亮的灯 带，给人们视觉美 感。
A功能段（-5米至32米）：主要为游客大厅、 旅游商场、多功能厅和停车场。
减震系统游览厅 可抗8级地震， 双层电梯以5 米每秒下降
360
度 珠 江 摄 影 观 光 平 台
B功能段（84米至116米）：特效电影和高科 技游乐厅。
4D电影院 是全球顶级的豪华影 院，共270多个座位。 左右19度翻滚，前后 23度俯仰。
超时空大冒 险游戏、高 科技互动、 科普闯关游 戏
C功能（147至168米）：旅游 观景区和休闲区。
白云星空 观光大厅
高 空 茶 室
D功能（334至355米）： 螺旋式空中云梯。
细品小蛮腰最细处的彩虹世界，漫步于全球最长的螺旋式 空中云梯（蜘蛛侠栈道）
蜘 蛛 侠 栈 道
E功能（407.2至422.8米）： 旋转餐厅、室内观光大厅。
室内观光大厅我们可以介绍广 州历史、文化、经济等知识， 还可以详细的介绍了广州塔的 设计和建造过程。
卢特斯法国旋转餐 厅位于塔的105层， 法式浪漫主义，华 贵优雅的用餐环境。
F功能（450米)： 450米平台，观 光球舱、速降座椅、激光灯。
广州塔位 于珠江南岸 125米处，是 具有广播电 视发射、文 化娱乐和城 市窗口功能 的电视塔。
广州塔又称广州 新电视塔，昵称小蛮 腰，广州塔主塔体 454米。是世界第三 高塔，仅次于迪拜哈 利法塔和东京晴空塔， 设计使用年限超过 100年。

广州塔，作为现代建筑的杰作，以其独特的设计和令人惊叹的高度成为了广州市的标志性建筑。塔身设计融合了现代工程技术与艺术美学，呈现出优雅而动感的外观。塔内设有多个观光层，其中最为著名的是位于480米高的观光层，游客可在此俯瞰广州市的全景，感受城市的繁华与活力。此外，49米高的露天观景阶梯广场为游客提供了一个开放的观景空间，可以近距离感受高空的壮丽景色。首层登塔大厅宽敞明亮，设计现代且充满艺术感，为游客提供了舒适的休息和等待区域。而位于塔内的旋转餐厅，则以其独特的旋转设计和美味的餐饮为游客带来了全新的用餐体验。空中云梯更是为那些寻求刺激的游客提供了一个挑战自我的机会。总的来说，广州乐等多功能的现代旅游胜地。

The theatre has become the biggest performing centre in southern China and is one of the three biggest theatres in the nation alongside Beijing's National Centre for the Performing Arts and Shanghai's Shanghai Grand Theatre. May 2010 saw American filmmaker Shahar Stroh direct the premiere production of the opera house: Puccini's opera Turandot which had in previous years been a controversial opera in China.The project cost 1.38 billion yuan

With the total building area about 70000 square meters, the maximum length of Guangzhou Opera House is about 120m, maximum height is
43m. The whole Opera House is of the total area of 42000 square meters, including the large theater for 36400 square meters, multifunctional theater for 7400 square meters, and other matching architecture for 26100 square meters. The "Large gravel" includes a large theater with 1800 seats, recording studio and art exhibition hall, etc., and the "Small gravel" includes a multifunctional theater with 400 seats, and others etc.

广州塔的世界之最
最高的横向摩天轮：
在450米露天观景平 台外围，增设一个 横向的摩天轮，可 以乘坐摩天轮一览 广州美景。 最高的空中邮局： 在高空邮寄出你对 亲朋好友的祝福。
谢谢观赏
最长的空中云梯：设于
160多米高处，旋转上 升，由1000多个台阶组 成； 最高的旋转餐厅：424 米高的旋转餐厅可容纳 400人就餐，享受中外 美食；
广州塔的世界之最
最高的4D影院：身处Fra bibliotek百米高空看有香味的 电影； 最高的商品店：432 米高的广州塔纪念品 零售商店，让您可以 把广州塔精美的模型 带回家。
小蛮腰海心塔广州新电视塔位于广州市中心于2009年9月建成包括发射天线在内广州塔高达600米已成为当时世界已建成的第一高塔

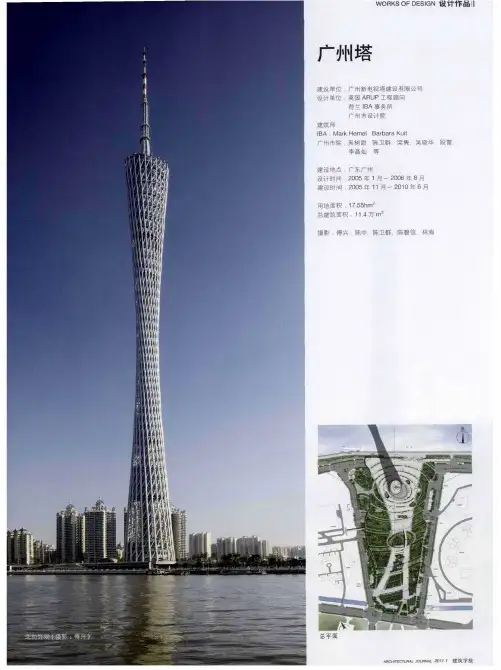

广州塔
广州塔（别名：小 蛮腰，海心塔，广 州新电视塔）位于 广州市中心，于 2009年9月建成，包 括发射天线在内， 广州塔高达600米， 已成为当时世界已
建成的第一高塔。
广州塔的世界之最

广州塔的简单介绍

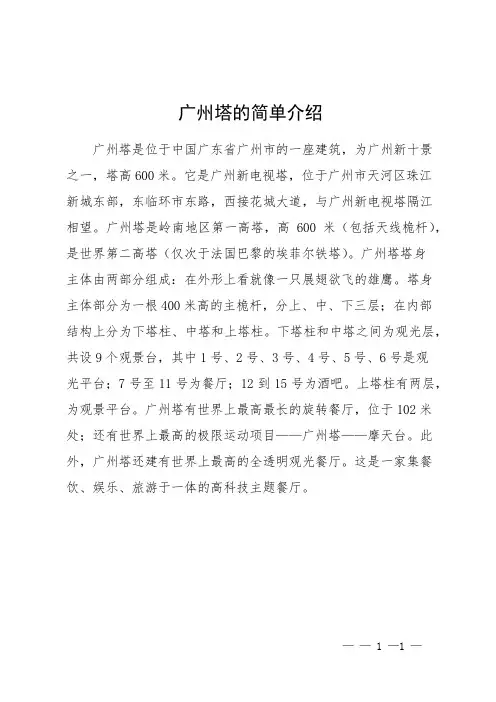

广州塔是位于中国广东省广州市的一座建筑，为广州新十景
