航空集装器

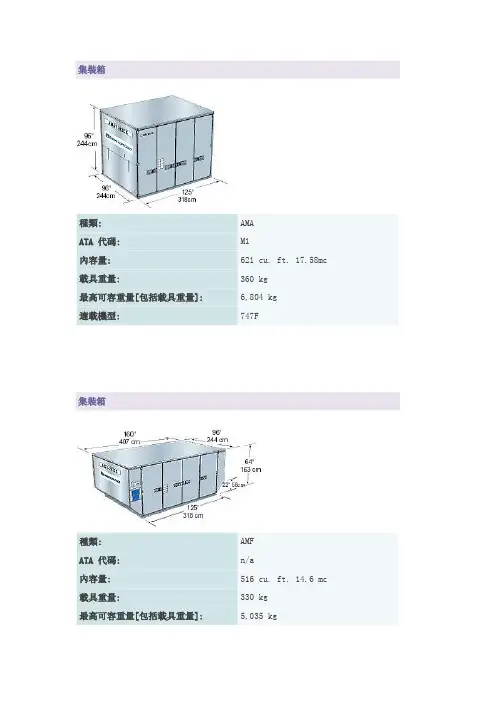

航空运输集装器类型发布日期:2010-7-3 来源:西安博通国际货运一、航空集装箱种类1、普货集装箱用于运载一般货物、行李和邮件，分类：AMA AMF ALF AKE A)集装箱---AMA---M1集装箱类型：AMAATA代码：M1集装箱容量：621 cu. ft. 17.58mc集装箱重量:360 kg集装箱最高可容重量［包括集装箱重量］: 6,804 kg集装箱适载机型:747FB)集装箱---AMF---n/a集装箱类型:AMFATA代码：n/a集装箱容量：516 cu. ft. 14.6 mc集装箱重量:330 kg集装箱最高可容重量［包括集装箱重量］: 5,035 kg集装箱适载机型:747, 747F, 777, AirbusC)集装箱---ALF---LD6集装箱类型:ALFATA代码：LD6集装箱容量：310 cu. ft., 8.78 mc集装箱重量:155 kg集装箱最高可容重量［包括集装箱重量］: 3,175 kg集装箱适载机型:747, 747F, 777, AirbusD)集装箱---AAU---LD29集装箱类型:AAUATA代码：LD29集装箱容量：505 cu. ft., 14.3 mc集装箱重量:355 kg集装箱最高可容重量［包括集装箱重量］: 4,626 kg集装箱适载机型:747, 747FE)集装箱---AKE---LD3集装箱类型:AKEATA代码：LD3集装箱容量：152 cu. ft, 4.3mc集装箱重量:100 kg集装箱最高可容重量［包括集装箱重量］: 1,588 kg集装箱适载机型:747, 747F, 777, Airbus2、冷藏集装箱主要用于运送鲜活物品，如水果、蔬菜、海鲜等等。

冷藏集装箱可使用澳洲锁。

内部另设干冰箱恒温A)冷藏集装箱---RKN---LD3集装箱类型:RKN ContainerATA代码：LD3集装箱容量：125.41 cu. ft., 3.55 mc集装箱重量:190 kg集装箱最高可容重量［包括集装箱重量］: 1,588 kg集装箱适载机型:747, 747F, 777, AirbusB)冷藏集装箱---RAP---LD9集装箱类型:RAP ContainerATA代码：LD9集装箱容量：352 cu. ft., 9.2mc集装箱重量:330 kg集装箱最高可容重量［包括集装箱重量］: 4,626 kg集装箱适载机型:747, 747F, 777, Airbus二、航空集装板种类集装板集装板是一块平面的铝板。

航空集装器知识标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]一.飞机机型介绍-----------------------------------------------------------------------------------------宽体机：客舱内有两条或两条以上通道，机舱宽度≥472CM，且下货舱可以装载集装器的飞机。

（例窄体机：不能同时满足宽体飞机规格的飞机。

(例 B737/B757;A319/A320;MD82)-----------------------------------------------------------------------------------------二.集装(板/箱)类型介绍常见集装器介绍集装板类型：P1代码：P1P/PAG/PAJ外形尺寸：318CM*224CM最大毛重：6804KG(含板重和套网重量)适用机型：所有宽体飞机主货舱、下货舱实际可利用尺寸：308CM*214CM---------------------------------------------------------------------------------------------集装板类型：P6代码：P6P/PMC外形尺寸：318CM*244CM最大毛重：6804KG(含板重和套网重量)适用机型：所有宽体飞机主货舱、下货舱实际可利用尺寸：308CM*234CM-----------------------------------------------------------------------------------------集装板类型：P7代码：P7E/PGA外形尺寸：606CM*244CM最大毛重：13608KG(含板重和套网重量)适用机型：B747F/COMBI主货舱实际可利用尺寸：596CM*234CM----------------------------------------------------------------------------------------------集装板类型：LD3代码：AKE/AKN最大毛重：1588KG(含箱重)轮廓容积：4.8m3可用容积：4.3m3外形尺寸：156CM底(201CM顶)*153CM*163CM内容尺寸：146CM底(146CM顶)*143CM*150CM适用机型：所有宽体飞机下货舱-----------------------------------------------------------------------------------------代码：ALF最大毛重：3175KG(含箱重)轮廓容积：10.1m3可用容积：9.9m3外形尺寸：318CM底(472CM顶)*153CM*163CM内容尺寸：308CM底(469CM顶)*143CM*160CM适用机型：B747下货舱-----------------------------------------------------------------------------------------三.常用机型装载板型介绍B747-400F舱门尺寸鼻门大小：宽356CM 高249CM主货舱门大小：宽340CM 高305CM前、后下货舱门大小：宽264CM 高168CM散货舱门大小：宽 112CM 高119CM-----------------------------------------------------------------------------------------B747-400F装板数和载量主货舱能装：29PMC/PAG前下货舱能装：16AKE或5PMC/PAG后下货舱能装：14AKE或4PMC/PAG散仓能装：2500K左右（考虑到联合限载，此重量为参考值）整机大约能装100-120吨（视航线长短，载量有所变化）-----------------------------------------------------------------------------------------747-400F板型简介Q6板：96英寸板（最高为244CM）Q7板：118英寸板（最高为299CM，244CM收角）低板：63英寸板（高度为160CM；飘板两边各能飘45-77CM）-----------------------------------------------------------------------------------------MD-11F舱门尺寸主货舱门大小：宽356CM 高259CM前下货舱门大小：宽264CM 高168CM后下货舱门大小：宽178CM 高168CM散货舱门大小：宽91CM 高76CM-----------------------------------------------------------------------------------------MD-11F装板数和载量。

第二章航空集装设备佟士祺●重量限制飞机制造商规定了每一货舱可装载货物的最大重量限额。

任何情况下，所装载的货物重量都不可以超过此限额分货舱不能都进行满负荷的装载，以不超过整个前货舱的重量限制为准必须满足每个分货舱及整个货舱的重量限制条件不同航空公司和机场的人力状况和运输设备不同，对每件货物重大重量的规定也不同●体积限制飞机容积是有限的，货舱的尺寸决定可装运货物的体积体积限制与重量限制应结合起来考虑把轻泡货和高密度货物混装在一起，可增如货舱利用率在运输活体动物时，不能满负荷装载，需要在活体动物周围预留一定的空间●舱门限制由于货物只能通过舱门装入货舱内，货物的尺寸必然会受到舱门的限制。

为了便于确定一件货物是否可以装入货舱，飞机制造商提供了舱门尺寸表。

●地板承受力飞机货舱内每一平方米可承受一定的重量。

如果超过它的承受能力，地板和飞机结构很有可能遭到破坏。

因此，装载货物时应注意不能超过地板承受力的限额。

●每件货物的最大尺寸限制查阅飞机装载表（舱门尺寸表）课堂练习货物A：长105厘米、宽105厘米、高105厘米，能否采用B737运输？请说明原因。

货物B：长190厘米、宽72厘米、高110厘米，采用哪些机型运输合适？货物C：长280厘米、宽180厘米、高170厘米，采用那种机型运输合适（选择1个机型即可），应选择该机型的哪个货仓放置货物。

地板的承重限制［例1］一件货物要装入一架B747的后下货舱的集货舱。

其重量为700千克；尺寸为150厘米×60厘米×50厘米。

按照公式：地板承重力＝货物的重量÷底面的面积＝700千克÷（150厘米×60厘米）＝777.8千克／平方米［例2］一件货物要装入一架B747的后下货舱的集货舱。

其重量为900千克；尺寸为150厘米×60厘米×50厘米，应当如何放置？地板的承重限制按照公式：地板承重力＝货物的重量÷底面的面积＝900千克÷（150厘米×60厘米）＝1 000千克／平方米与规定的限额976千克／平方米相比，该货物的重量超过了规定的限额。

航空集装板种类范文航空集装板（航空集装器）是一种用于航空运输的货物装载设备，通常由金属或复合材料制成，以保证在飞行过程中货物的安全和稳定。

航空集装板分为多种类型，不同类型的集装板适用于不同类型的货物和运输需求。

以下是一些常见的航空集装板种类：1. 航空货运板（Cargo Pallet）航空货运板是最常见的一种航空集装板，通常由铝合金或纤维材料制成，用于货物的装载和运输。

它们具有标准尺寸和重量限制，以方便在不同的货机和货舱中使用。

航空货运板通常有固定的货物固定点，以确保货物在空中运输中的稳定性和安全性。

2. 航空集装箱（Air Cargo Container）航空集装箱是一种具有固定尺寸的货物装载设备，通常由金属或复合材料制成。

它们类似于陆地集装箱，可以在陆地和空中进行货物的装载、存储和运输。

航空集装箱有不同的尺寸和形状，以适应不同类型的货机和货舱。

它们通常配备有货物固定点和门，并根据货物类型提供不同的保护设备。

3. 航空拆装板（Breakdown ULD）航空拆装板是一种可拆卸的货物装载设备，通常由铝合金或钢制成。

拆装板的设计可以满足不同尺寸和形状的货物装载需求。

它们可以在货物装载后被拆卸，以便更好地利用货舱空间，并在目的地重新组装。

拆装板还可以提供更灵活的装载方式，以适应货物的形状和尺寸变化。

4. 轮式集装板（Roller Deck Container）轮式集装板是一种设计有轮子的航空集装板，可以在地面上轻松移动货物。

它们通常用于货物在地面上的装载和卸载过程中，以便更高效地进行货物的转运。

轮式集装板具有机动性，可以通过推车或拖车进行推动，减少了人工搬运货物的劳动力和时间成本。

5. 冷藏集装板（Refrigerated Container）冷藏集装板是一种用于冷藏或保温货物运输的航空集装板。

它们具有冷却和加热功能，以保持货物在适当的温度范围内。

冷藏集装板广泛应用于食品、药品和其他需要特殊温度要求的货物的运输。

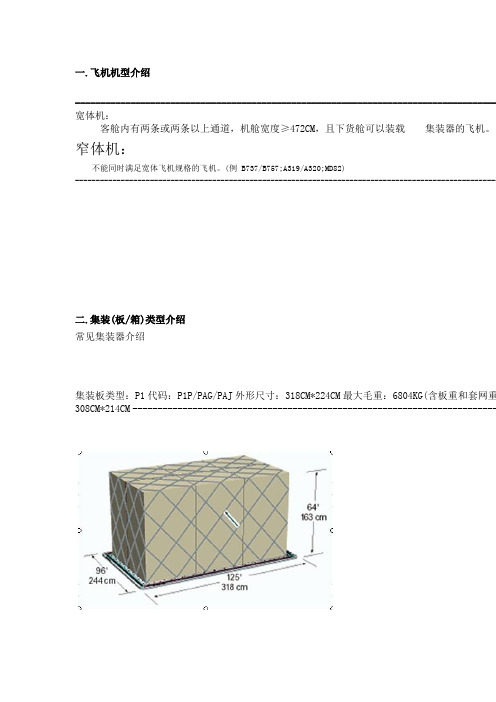

一.飞机机型介绍------------------------------------------------------------------------------------宽体机：客舱内有两条或两条以上通道，机舱宽度≥472CM，且下货舱可以装载集装器的飞机。

（窄体机：不能同时满足宽体飞机规格的飞机。

(例 B737/B757;A319/A320;MD82)------------------------------------------------------------------------------------------------------二.集装(板/箱)类型介绍常见集装器介绍集装板类型：P1 代码：P1P/PAG/PAJ 外形尺寸：318CM*224CM 最大毛重：6804KG(含板重和套网重308CM*214CM -------------------------------------------------------------------------集装板类型：P6 代码：P6P/PMC 外形尺寸：318CM*244CM 最大毛重：6804KG(含板重和套网重量) 适用-------------------------------------------------------------------------------------集装板类型：P7代码：P7E/PGA外形尺寸：606CM*244CM最大毛重：13608KG(含板重和套网重量)适用机型：B747F/COMBI主货舱实际可利用尺寸：596CM*234CM-------------------------------------------------------------------------------------集装板类型：LD3 代码：AKE/AKN 最大毛重：1588KG(含箱重) 轮廓容积：4.8m³可用容积：4.3m³(146CM顶)*143CM*150CM 适用机型：所有宽体飞机下货舱-------------------------------------------------------------------------------------代码：ALF 最大毛重：3175KG(含箱重) 轮廓容积：10.1m³可用容积：9.9m³外形尺寸：318CM底(472适用机型：B747下货舱-------------------------------------------------------------------------------------三.常用机型装载板型介绍B747-400F舱门尺寸鼻门大小：宽356CM 高249CM主货舱门大小：宽340CM 高305CM前、后下货舱门大小：宽264CM 高168CM散货舱门大小：宽 112CM 高119CM-------------------------------------------------------------------------------------B747-400F装板数和载量主货舱能装：29PMC/PAG前下货舱能装：16AKE或5PMC/PAG后下货舱能装：14AKE或4PMC/PAG散仓能装：2500K左右（考虑到联合限载，此重量为参考值）整机大约能装100-120吨（视航线长短，载量有所变化）-------------------------------------------------------------------------------------747-400F板型简介Q6板：96英寸板（最高为244CM）Q7板：118英寸板（最高为299CM，244CM收角）低板：63英-------------------------------------------------------------------------------------MD-11F舱门尺寸主货舱门大小：宽356CM 高259CM前下货舱门大小：宽264CM 高168CM后下货舱门大小：宽178CM 高168CM散货舱门大小：宽91CM 高76CM-------------------------------------------------------------------------------------MD-11F装板数和载量主货舱能装：26PMC/PAG 前下货舱能装：6PMC/PAG或者18AKE 后下货舱能装：14AKE 散舱能装：载量有所变化）----------------------------------------------------------------------MD-11F板型简介高板：高度248CM （110CM收角或140CM收角）低板：高度160CM (票飘板的话两边各能飘45-77CM)------------------------------------------------------------------------------------1.集装设备的分类（1）按注册与非注册划分①注册的飞机集装器：注册的飞机集装器是国家政府有关部门授权集装器生产厂家生产的，适宜于飞机安全载运的，在其使用过程中不会对飞机的内部结构造成损害的集装器。

航空集装器种类种类: PGA尺寸: Base: 96" x 238.5" Height: 96" (Q6 Contour), 118" (Q7 Contour) 载具重量: 480 kg最高可容重量[包括载具重量]: 11,340 kg适载机型: 747F种类: PMC, PQP, P6P尺寸: Base : 96" x 125" Height: 64" (passenger flight), 96" (Q6Contour), 118" (Q7 Contour)载具重量: 105 kg最高可容重量[包括载具重量]: 5,035 kg (LD), 6,804 kg (MD) 适载机型: 747, 747F, 777, Airbus种类: PEB Pallet尺寸: Base : 53" x 88" Height: 84"载具重量: 55 kg最高可容重量[包括载具重量]: 1,800 kg (B-HIH - 1,300 kg)适载机型: 747F种类: P1P, PAG Pallet尺寸: Base : 88" x 125" Height : 64" (Passenger flight), 96" (Q6 Contour), 118" (Q7 Contour)载具重量: 105 kg最高可容重量[包括载具重量]: 4,626 kg (LD), 6,033 kg (MD) 适载机型: 747, 747F, 777, Airbus种类: PLA Pallet尺寸: Base : 60.4" x 125" Height : 64" 载具重量: 103 kg最高可容重量[包括载具重量]: 3,175 kg适载机型: 747, 747F, 777, Airbus车架:车架放置在PGA集装板，使两辆车可以相迭放置[img] [/img]种类: VZA, VRA尺寸: 适用于PGA20呎的集装板下层车辆的最大宽度: 81" / 205 cm 下层车辆的最大中心高度: 59" / 150cm 最大轮距: 312 cm载具重量: 319 kg (2支架139KG, 平台180KG) 最高可容重量[包括载具重量]: 2,500 kg (上层车辆)9,300 kg (最高总重量)适载机型: 747F 主货舱集装箱:用于运载一般货物、行李和邮件。

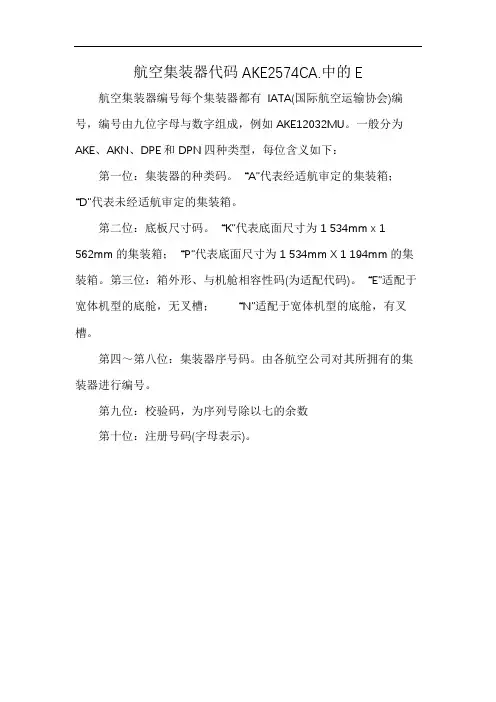

航空集装器代码AKE2574CA.中的E 航空集装器编号每个集装器都有IATA(国际航空运输协会)编号，编号由九位字母与数字组成，例如AKE12032MU。

一般分为AKE、AKN、DPE和DPN四种类型，每位含义如下：
第一位：集装器的种类码。

“A”代表经适航审定的集装箱；“D”代表未经适航审定的集装箱。

第二位：底板尺寸码。

“K”代表底面尺寸为1 534mm x 1
562mm的集装箱；“P”代表底面尺寸为1 534mm X 1 194mm的集装箱。

第三位：箱外形、与机舱相容性码(为适配代码)。

“E”适配于宽体机型的底舱，无叉槽；“N”适配于宽体机型的底舱，有叉槽。

第四～第八位：集装器序号码。

由各航空公司对其所拥有的集装器进行编号。

第九位：校验码，为序列号除以七的余数
第十位：注册号码(字母表示)。
