第四章 晶体定向与结晶符号

第四章 晶体定向与结晶符号
三个结晶轴之轴单位的比率 a:b:c 。


5 ． 晶体常数 （ crystal constants ）： 轴角 、、 和 轴率 a:b:c 之合称。
是表征 晶体座标系统的一组基本 参数，同时可表征晶胞形状。

•6．晶胞参数（cell
parameters）：
• 、、 和 a0、b0、 c0 之合称。

各晶系选轴原则及晶体常数特点
选 择 原 则
以互垂的 3L4 或 3L2或 3Li4为X、Y、Z轴。 以 L4 或Li4 为 Z轴，以 ⊥Z 轴 且互垂的 2个L2 或 P的法线或晶棱的方向为X、Y轴。 以 L3 或 L6 或 Li6 为 Z 轴， 以 ⊥Z 轴 且彼此交于 120° 的 3个 L2 或 P 的法线或 晶棱的方向为 X、Y、U 轴。 以互垂的 3L2为 X、Y、Z轴；在L22P中， 以L2为Z轴，以2P的法线方向为为X、Y轴。 以 且 近于互垂的 2个主要晶棱方向为 Z、X轴。 以 不在 同一平面内、且 近于 互垂的 3个主要晶棱方向为 X、Y、Z 轴。 L2或P的法线方向为Y轴，以⊥Y轴 晶体常数特点
对称型
晶 系
晶 族
国际符号
1、平行Z轴有L4 ,垂直Z有P 4 /m 2、平行X、Y有L2，垂直X、Y有 P 2/m 3、平行于X、Y角平分线方向有L2 , 垂直于该方向有P 2/m 4 /m 2/m 2/m 或 4/m m m 1、平行于XYZ有L4，垂直于XYZ 有P 4/m 2、平行于a+b+c方向有L3 3 3、平行于XY或XZ或YZ角平分线 方向有L2，垂直方向有P 2/m 4/m 3 2/m 或 m 3 m
——
L ；
3 i

—— L
4 i

第四章 晶体定向和晶面符号

第四章 晶体定向和晶面符号

r = 0×0-1×0 =0，s = 0×0-1×0 =0，t = 1×1-0×0 =1，即此晶带
的符号为(001)。
35
⒉ 求位于晶带[rst]和晶带[uvw]交点的晶面（hkl）。 因为： hr +ks +lt =0 hu +kv +lw =0 则与例（1）类比，可用下列行列式计算：
27
整数定律
晶面在晶轴上的截距 系数之比为简单的整数比
b0
b1
b2
(010)
晶面指数为简单整数.
ao
为什么?
因为指数越简单的 晶面对应到内部结构是
a1
面网密度大的面网,而面
网密度大的面网容易形
成晶面,所以实际晶体上
的晶面就是晶面指数简
单的晶面。
b3
y
28
五、晶棱符号、晶带与晶带定律
1、晶棱符号：表征晶棱方向的 符号，所有平行的晶棱具有 同一个晶棱符号。
• 晶棱符号只涉及方向, 不涉及 具体位置。
• 截距系数比：表达为[rst]
r:s:t = MR/a : MK/b : MF/c
• [r s t] = [r s t]
此例：[rst] = [123]
29
四轴定向时的晶棱符号 • 以[u v m w]的形式表达 • 也有三指数形式: [u v w] • 四指数和三指数
c 直立，b 左右， a 前后
a=bc ===90
11
斜方晶系
3L2 a b c 轴 1L2 c轴 2P法线 a b 轴
c 直立，b 左右， a 前后
abc == =90
12
单斜晶系
1L2/1P法线 b轴, 2晶棱 a c轴
c 直立，b 左右 a 前后但向前下方倾斜 使>90

第4章 晶体定向和晶体学符号

第4章 晶体定向和晶体学符号

5
结晶学与矿物学
晶体定向方法
• 各晶系的晶体几何常数特点
– – – – – – 等轴晶系：a = b = c，a = b = g = 90； 四方晶系：a = b ≠ c，a = b = g = 90； 三方和六方晶系：a = b ≠ c，a = b = 90，g = 120； 斜方晶系：a ≠ b ≠ c，a = b = g = 90； 单斜晶系：a ≠ b ≠ c，a = g = 90，b > 90； 三斜晶系：a ≠ b ≠ c，a ≠ b ≠ g；
符号统称结晶符号
由于晶体的各种特性(形态、物性、结构等)都与晶 体的方向有关，所以晶体定向是研究晶体的最基本 的工作
2
一、晶体定向方法

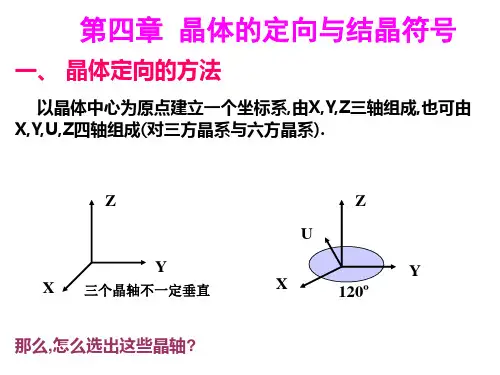

晶体定向就是在晶体中以晶 体中心为原点建立一个坐标 系，这个坐标系一般由三根 晶轴X、Y、Z轴(也可用a、b、 c轴表示)组成。三根晶轴正 端之 间的夹角分别表示为 α(Y∧Z)、β(Z∧X)、 γ(X∧Y)。对于三、六方晶 系的晶体，通常要用四轴定 向法，即要选出四根晶轴
25
结晶学与矿物学
实际晶体之晶面
26
结晶学与矿物学
晶带符号
• 晶带(zone)
– 交棱相互平行的一组晶面的组合
• 晶带轴(zone axis)
– 表示晶带方向的一根直线，即该晶带中各晶面交棱方 向直线，并移至过晶体中心
• 晶带符号(zone symbol)
– 晶带轴的符号就是晶棱符号。通常以晶带轴符号来表 示晶带符号
• 晶面可与晶轴垂直, 平行或斜交
19
结晶学与矿物学
晶面符号
– 举例（3D）
c
C Z
x = (h k l) = ? y = (h k l) = ?

第四章晶体定向和晶面符号

第四章晶体定向和晶面符号

§4.5
对称型的国际符号
对称面：m
一、国际符号中对称要素的表示法
对称轴：以轴次的数字表示， 如 1、2、3、4 和 6 旋转反伸轴：轴次数字上面加“-”号， 如 1 、 、 和 。 、 2 3 4 6 注意:由于1 L1i C ，习惯用 1 代表对称中心。
6、三方、六方晶系
对称特点：有且只有一个L3或L6或Li6。 选轴原则：以L6、Li6、L3为z轴，以垂直z轴并彼此相 交为1200的3个L2或P的法线或晶棱方向为x、y、u轴
z
u
y x
晶体常数特点 a＝b≠c，α＝β＝９０°γ＝１２０°
总结－晶体定向方法
1、根据晶体对称型，确定晶体属于何种晶系
整数比, 此时的h, k, l就称为晶面指数;
晶面符号写作（ h k l ）
注意：若晶面交于晶轴负端，则在相应指数上方加“－”号
Z
C
已知晶面ABC在X、Y、 Z轴上的截距为： OA=2a， OB=3b， OC=6c； 求晶面的米氏符号。
Oc a b A X
B
Y
截距系数的倒数比： 1/2∶1/3∶1/6 化整→ 3∶2∶1 去比例号，加小括号→(321)。
2、对应各晶系定向原则，确定相应的x轴、y轴、z轴
注意：七大晶系中，单斜晶系先确定y轴，其它 晶系均先确定z轴
§4.3晶面符号
一、 晶面符号
–所谓晶面符号就是根据晶面(或晶体中平行于 晶面的其他平面)与晶轴的空间关系，用简单 的数字符号形式来表达它们在晶体上方位的的 一种晶体学符号; –目前国际上通用的都是米氏符号(Miller’s symbol)，亦称米勒符号。
等轴晶系
2 3 1
四方晶系
2 3 1 2 3 1 2 3

第4章 晶体定向与结晶符号(修改)

第4章 晶体定向与结晶符号(修改)
第四章 晶体定向与结晶符号
晶体定向——在晶体中建立一个坐标系，对晶 体中各晶面、晶棱以及对称要素标定方向。 结晶符号——表示晶面、晶棱及对称要素等的 方位的符号。
因晶体的各种特 本章内容——晶体定向的方法 性（形态、物性、 ——32种对称型各对称要素空间分布 结构等）都与晶体 ——国际符号，圣弗利斯符号 的方向有关，故晶 体定向是研究晶体 ——晶面符号及晶棱符号等 的最基本的工作。
我们并不知道晶面截晶轴的截距系数, 但我 们可以知道截距大小相对关系。 例如: 八面体（111）、立方体（100）
（晶面与某晶轴平行，该晶轴 上的晶面指数为0）
27
17
注意事项：
晶面符号的书写有一定的规定：
括号内第一个位置写晶面在X轴上的指数，中间写晶面在Y轴上的指 数，最后位置写晶面在Z轴上的指数。这个顺序不可任意颠倒。
国际符号中： 1,2,3,4,6——对称轴； 1, 2 , 3 , 4 , 6 ——旋转反伸轴，m——对称面。 2 若对称面与对称轴垂直，以斜线或横线隔开，如L2PC——2／m(或 ）
m
(可见，对称中心C不必再表示出来了，因为偶次轴垂直 对称面定会产生一个C)。
27 10
具体写法
设置三个位序（最多只有三个）,每个位序规定了写什么 方向上的对称要素。 位序与方向对应，是国际符号最主要特色 对称意义完全相同方向上的对称要素,不管有多少,只写 一个即可，即在对称型的国际符号中凡是可以通过其它对 称要素可以派生出来的对称要素都省略了。 简化，是国际符号的另一特色
晶带
27
24
晶带定律
晶带——交棱相互平行的一组晶面的组合。 晶带轴——表示晶带方向的直线，即过晶体中心该晶带 各晶面交棱方向直线。晶带轴的符号就是晶棱符号。 通常以晶带轴符号来表示晶带符号，如晶带[001]，表示 以[001]直线为晶带轴的那一组交棱相互平行的晶带。

第四章 晶体定向和晶面符号

第四章 晶体定向和晶面符号

晶
体
的
定
向
方
法
10
四方晶系
1L4 c轴 2L2 /2P法线/2晶棱 a b轴
c 直立，b 左右， a 前后
a=bc ===90
11
斜方晶系
3L2 a b c 轴 1L2 c轴 2P法线 a b 轴
c 直立，b 左右， a 前后
abc == =90
12
单斜晶系
1L2/1P法线 b轴, 2晶棱 a c轴
交可决定一可能晶带(晶棱).
33
3、晶带方程应用
即：任一属于[u v w]晶带的晶面(h k l)，必定有： h u + k v + l w = 0 晶带方程
简单的证明： 三维空间的一般平面方程为 Ax + By + Cz + D = 0 系数A、B、C决定该平面的方向，常数项D决定距原点 的距离。 那么过坐标原点且平行于(h k l)的平面方程则可以表达 为
23
考察晶体模型晶面的晶面符号：
Cube
(001) (100) (010)
Octahedron
(111) (111)
Dodecahedron
(111)
(111)
101
011
_
110
110
_
_
101
011
24
All three combined:
001
_
101
111
011 111
_ 110
100
010 110
c 直立，b 左右 a 前后但向前下方倾斜 使>90
abc ==90 >90
13
三斜晶系

第四章 晶体定向和晶面符号


几何结晶学基础
第四章 晶体定向和晶面符号
五、各晶系晶体定向及常见单形符号
5.单斜晶系
（4） 常 见 聚 形
几何结晶学基础
第四章 晶体定向和晶面符号
五、各晶系晶体定向及常见单形符号
6.三斜晶系
⑴ 对称特点
无对称轴和对称面，共有2个对称型， 常见晶体多为C对称型。
⑵ 晶体定向
选三个近于相互垂直的晶棱方向为XYZ 轴。晶体常数特点为a≠b≠c， α≠β≠γ≠90°。
几何结晶学基础
第四章
一、晶体定向
4.晶体常数
晶体定向和晶面符号
各晶系的对称特点不同，因而选择晶轴 的方法及晶体常数的特点也不同。由于确定 晶轴和轴单位的方法和在晶体构造中划晶胞 的原则或确定平行六面体的原则一致，所以 各晶系晶体常数和格子参数完全吻合。
几何结晶学基础
第四章 晶体定向和晶面符号
二、晶面符号
晶带定律（zone law）
任意两晶棱（晶带）相交必可决定一可能 晶面，而任意两晶面相交必可决定一可 能晶棱（晶带）
几何结晶学基础
第四章 晶体定向和晶面符号
四、晶带及晶带符号
2.晶带的表示方法—晶带符号 表示晶带的空间方位的符号称为晶带符号。 晶带符号是以晶带轴的符号来代表的，而 晶带轴的符号又与该晶带中晶棱的符号相 同，故晶带符号可以用晶棱符号代替。
几何结晶学基础
第四章
一、晶体定向
3.晶轴的摆法
晶体定向和晶面符号
x轴：前后放置，前端为正；
y轴：左右放置，右端为正；
z轴：上下放置，上端为正；
三方、六方晶系还要层增加u轴， u轴的前端为负，后端为正，x、y、 u的正端之间的交角为120定向
4.晶体常数

四 晶体定向与晶面符号


二 、晶 面 符 号
1． 晶面符号的概念
晶体定向后，晶面在空间的相对位置即可根 据它与晶轴的关系予以确定。这种相对位置可 以用一定的符号来表征。表征晶面空间方位的 号称为晶面符号(参看图1一5一1)
米氏符号
米氏符号：用晶面在三个晶轴上的截距系数 的倒数比来表示。现举例说明如下。 如图I一5—3所示，设有一个晶面HKL在X、Y、 Z轴上的截距分别为2a、3b、6c 。 2、3、6称为 截距系数，其倒数比为1／2：1／3：1／6＝3：2： 1，去其比例符号，以小括号括之，写作(321)， 即为该晶面的米氏符号。小括号内的数字称为晶 面指数。晶面指数是按照X、Y、Z轴顺序排列的， 一般式写作(hkl)；对于三方、六方晶系晶面指数 按X、Y、U、Z轴顺序排列，一般式写作(hkil)。 若晶面平行于某晶轴，则晶面在晶轴上的截距系 数为∞，截距系数的倒数应为0。
(3)轴长与轴率 晶轴系格子构造中的行列， 该行列上的结点间距称为轴长。 X、Y、Z 轴上的轴长分别以“a。、b。、c。表示。 由于结点间距极小(以nm计)，需藉X射线分 析方能测定。根据晶体外形的宏观研究不 能定出轴长，但应用几何结晶学的方法可 以求出它们的比率a：b：c，这一比率称为 轴率。
不同物质的晶体结构不同，结点间距不同，轴长各异。 如图I一5—1a闪锌矿的“a。＝0．540nm，方铅矿的a。 ＝0．594nm。 等轴晶系晶体对称程度高，品轴X、Y、Z为彼此对称 的行列，它们通过对称要素的作用可以相互重合，因此 它们的轴长是相同的，即a＝b＝c，轴率a：b：c＝1：1： 1(图I一5—1a)。 中级晶族(四方、三方和六方晶系)晶体中只有一个高 次铀，以高次轴为Z轴，通过高次轴的作用可以使X轴与 Y轴重合，因此轴长a＝b,但与c不等，轴率a：c因晶体的 种别而异(图I一5—1b、c、d)。 低级晶族(斜方、单斜和三斜晶系)晶体对称程度低， X、Y、Z轴不能通过对称要素的作用而重合，所以α≠β≠γ， 晶体的种别不同．轴率a：b：c数值不同(图I一5一1e、f)

晶体定向与结晶符号

β X
L2 2P
α γ Y
4.2 各晶系晶轴的选择及晶体几何常数特点
L2 PC ⑷单斜晶系 对称特点 L2或P的个数不多于1个。 选轴原则 L2 → Y 2 以L 或P的法线为Y轴， 以两根均垂直Y轴的合适晶 棱方向为X、Z轴。 晶轴安置 晶体几何常数 Z轴直立， a≠b≠c， Y轴左右水平， α=γ=90°， X轴前后并向前下倾斜。 β＞90°
α
Y
4.2 各晶系晶轴的选择及晶体几何常数特点
⑹三方和六方晶系 对称特点 有且只有一个L3或L6或Li6。 选轴原则 3 6 6 以L 或L 或Li 为Z轴， 2 以3L 或3P法线或3晶棱方向 为X、Y、U轴。 晶体几何常数： a=b≠c， o α=β=90 ， o γ=120 。 L6 6L2 7PC
Z(+)
β
α
Y(+) γ
X(+)
晶轴的名称、安置和轴角
四轴定向 Z轴直立，上端正。 Y轴左右，右端正； X轴左前，前端正； U轴右前，后端正。

Z(+)
U(+)
β
α
Y(+)
轴角：
X(+)
α：Z∧Y＝90° β：Z∧X＝90° γ：X∧Y＝120°
γ
四轴定向时，三根水平晶轴正端之间的夹角为120 °
4.1结晶轴和晶体几何常数



晶体中的坐标轴称为结晶轴(crystallographic axis) 晶轴是与晶体对称有关的几根假想直线 原点在晶体中心
晶轴的名称、安置和轴角 三轴定向 Z轴直立，上端为正； Y轴左右，右端为正。 X轴前后，前端为正； 轴角(interaxial angle) 晶轴正端之间的夹角。 α ：Z∧Y； β：Z∧X； γ：X∧Y

第四章：晶体定向与结晶符号

(1).晶面指数——在米氏符号中小 括号内数字称为晶面指数。如晶面符 号（321）中 的321即为晶面指数。 注意：晶面指数是一组无公约数的 整数。
(2).晶面指数特点——均为简单整 数（整数定律或有理数定律）。
4.晶面指数写法 ⑴.三轴定向的晶系 对三轴定向的晶系而言：晶面 指数按X、Y、Z轴的顺序排列。 如果能确定具体数字时，用阿 拉伯数字表示，如果不能确定具 体数字时，用h、k、l表示。 如:（110）（hkl）（hko）
即尽可能使： α=β=γ= 90° a=b=c。
（2）确定晶体常数
晶体常数 轴角 轴角是指晶轴 正端的夹角。通 常用α、β、γ表 示。
α（y∧z） γ（x∧y） β（z∧x）
β x
z α γ y
晶体常数 轴长
晶轴与空间格子中的行列相 对应，行列上结点的间距称为轴 单位（轴长）。 轴单位是结晶轴长度计量的 单位。即：a、b、c。
3.各晶系晶轴选择的原则及 晶体常数特征
（1）等轴晶系
（2）四方晶系
（3）三方晶系及六方晶系
（4）斜方晶系
（5）单斜晶系
（6）三斜晶系
二 结晶符号
1.晶面符号的概念
晶面符号——表征晶面空间方位 的符号。
晶面符号有多种形式，通常采用的是米 氏符号（英国的米勒于1839年创立） 。
2.米氏符号的表示方法 晶面在三个（或四个）结 晶轴上的截距系数的倒数比， 并去掉比例符号，用小括号括 之来表示。
⑵四轴定向的晶系
对四轴定向的晶体而言： 晶面指数按X、Y、U、Z轴顺
序排列，一般写作（hkil）。
注意:
①米氏符号中某个数为0时，表 示该晶面与相应的晶轴平行。 ②同一米氏符号中，晶面指数越 大，表示晶面在相应结晶轴上的截 距系数越小。
