第四章晶体定向与结晶符号晶体定向(crystal orientation)就是在晶体中建立一个坐标系，这样晶体中各个晶面、晶棱以及对称要素就可以在其中标定方向，这种表示晶面、晶棱及对称要素等的方位的符号统称结晶符号(crystal indices)。
由于晶体的各种特性(形态、物性、结构等)都与晶体的方向有关，所以晶体定向是研究晶体的最基本的工作。
一、晶体定向晶体定向就是在晶体中以晶体中心为原点建立一个坐标系，这个坐标系一般由三根晶轴 X、Y、Z轴(也可用a、b、c轴表示)组成。
三根晶轴正端之间的夹角分别表示为α(Y∧Z)、β(Z∧X)、γ(X∧Y)。
对于三、六方晶系的晶体，通常要用四轴定向法，即要选出四根晶轴。
那么，究竟选择晶体中哪些方向上的直线作为晶轴呢?选择的原则有两点：① 与晶体的对称特点相符合（即一般都以对称要素作晶轴）；② 在遵循上述原则的基础上尽量使晶轴夹角=90°。
各晶系对称特点不同，具体选择晶轴的方法也不同，具体选择原则见表3－1。
表3－1 各晶系选择晶轴的具体方法及晶体常数特点请注意，这里在晶体宏观形态中按对称特点选出的晶轴，实际上与晶体内部结构中空间格子的三个不共面的行列方向一致。
二、晶胞参数及晶面符号、晶棱符号1 晶胞参数X、Y、Z三根晶轴方向上的行列上的结点间距分别表示为a0、b0、c0，称为轴长；三根晶轴正端之间的夹角α、β、γ称为轴角，轴长和轴角统称晶胞参数（cell parameter）。
在第一章我们就已知，a0、b0、c0以及α、β、γ决定空间格子中平行六面体的大小和形状。
但是，在晶体宏观形态上是定不出轴长的，只能根据对称特点定出a0∶b0∶c0（或表示为a∶b∶c），这一比例称为轴率。
轴率与轴角统称晶体常数 (crystal constants)，晶体常数特点是可以在晶体宏观形态上体现出来的，例如：等轴晶系晶体对称程度高，晶轴X、Y、Z为彼此对称的行列，它们通过对称要素的作用可以相互重合，因此它们的轴长是相同的，即a=b=c，轴率a∶b∶c=1∶1∶1；中级晶族（四方、三方和六方晶系）晶体中只有一个高次轴，以高次轴为Z轴，通过高次轴的作用可使X轴与Y轴重合（在三方与六方晶系中可使X轴、Y轴、U轴重合），因此轴长a=b，但与c不等，轴率a∶c因晶体的种别而异；低级晶族（斜方、单斜和三斜晶系）晶体对称程度低，X、Y、Z轴不能通过对称要素的作用而重合，所以a≠b≠c，晶体的种类不同，轴率a∶b∶c数据不同。

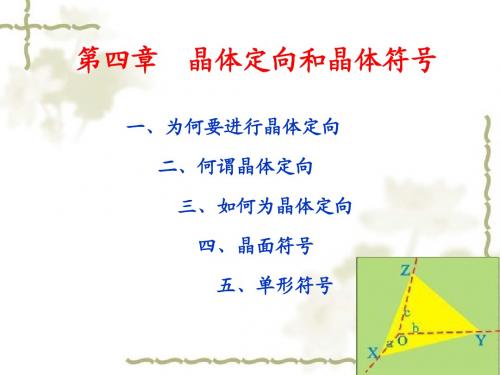

5-第四章晶体定向和晶体符号第四章晶体定向和晶体符号[内容介绍] 本章介绍晶体定向、晶面符号、单形符号、晶带符号的概念、各晶系晶体的定向原则及各种晶体符号的确定方法。
[学习目的] 理解和掌握晶体定向、晶体符号的概念及其确定原则和方法，系统地掌握结晶学的基本知识，为学习矿物学和晶体光学打下良好基础。
图4-1所示的两个晶体，都是由四方柱和四方双锥组成的聚形，均属L 44L 25PC 对称型，但其形态明显不同。
这种形态的差异，是由于四方柱和四方双锥的相对位置不同造成的。
由此可见，在研究晶体时，仅确定其对称型和由哪些单形所组成，仍不能获得晶体形态的完整概念，必须进一步确定各单形在空间的相对位置，因而需要在晶体上选定一个坐标系统，这就是晶体定向。
还必须进一步研究晶面、晶棱（晶带）以及单形等在晶体上的方向，并用一定的符号表示它们，这就是所谓的晶面符号、晶棱符号与单形符号。
这些符号统称为晶体符号。
晶体定向和晶体符号不仅在研究晶体形态时需要，在确切地描述晶体的异向性、对称性以及矿物鉴定、矿物内部结构和物理性质的研究工作中都具有重要的意义。
第一节晶体定向一、晶体定向的概念晶体定向就是在晶体中确定坐标系统。
具体说来，就是要选定坐标轴（晶轴）和确定各晶轴上单位长度（轴长）及其比值（轴率）。
（一）晶轴如图4-2所示，晶轴系交于晶体中心的三条直线，它们分别为a 轴（或称x 轴）前端为“+”，后端为“-”、b 轴（或称y 轴）右端为“+”，左端为“-”和c 轴（或称z 轴）上端为“+”，下端为“-”；对于三方和六方晶系要增加一个d 轴或称u 轴，前端为“-”，后端为“+”（图4-3）。
晶轴的选择：晶体中晶轴的选择应与空间格子类型的特征相吻合。
三个晶轴的方向应当平行晶胞中三个棱的方向。
图4-1 由四方柱和四方锥组成的二种聚形由于对称轴、对称面法线及晶棱的方向与空间格子的行列方向相平行。
因此，晶轴的选择，首先应选对称称轴作为晶轴，在无对称轴及对称轴数量不足时，可选对称面法线作为晶轴，若两者均缺乏时，则可选择平行主要晶棱的方向线作为晶轴。
