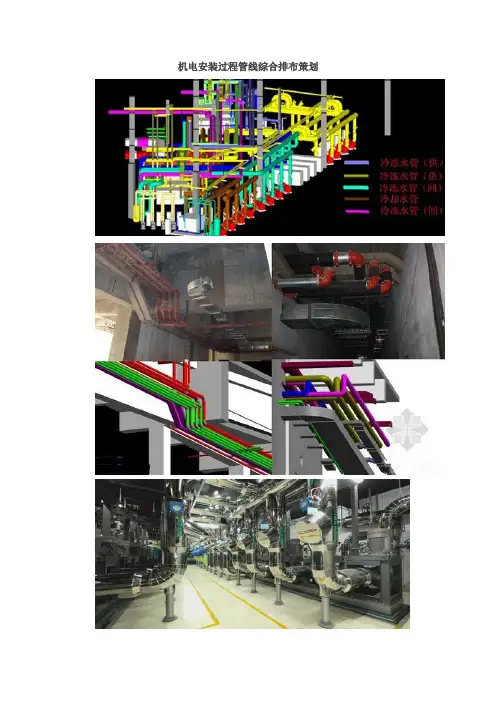

机电安装过程管线综合排布策划

管线综合排布规则管线综合标准1.1总则1.1.1大管优先，小管让大管。

1.1.2有压管让无压管。

1.1.3低压管避让高压管。

1.1.4常温管让高温、低温管。

1.1.5可弯管线让不可弯管线、分支管线让主干管线。

1.1.6附件少的管线避让附件多的管线。

1.1.7电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

1.1.8安装、维修空间≥500mm。

1.1.9预留管廊内柜机、风机盘管等设备的拆装距离。

1.1.10管廊内吊顶标高以上预留250mm的装修空间。

1.1.11租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

1.1.12管廊内靠近中庭一侧预留卷帘门位置。

1.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

1.2机电各专业细则1.2.1给排水专业1.2.1.1管线要尽量少设置弯头。

1.2.1.2给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

1.2.1.3冷热水管（垂直）净距15cm，且水平高度一致,偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。

1.2.1.4除设计提升泵外，带坡度的无压水管绝对不能上翻。

1.2.1.5给水引入管与排水排出管的水平净距离不得小于1m。

室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。

1.2.1.6喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

（无吊顶区域貌似尽量走上方好点，因为通常是上喷）1.2.1.7各专业水管尽量平行敷设，最多出现两层上下敷设。

1.2.1.8污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

地库综合管线优化排布指引1 地库各区域净高要求:A区：回家通道非本区域使用管线不得进入，地上使用桥架、管道须从侧面高位进入；B区：车行道区域原则上不允许桥架、风管、DN100以上的管道，横穿管线除外，该区域控制净高不低于2.4米；C区：此区域不建议设置排布桥架、风管、DN100以上的管道，若无法避免，该区域控制净高不低于2.2米；D区：风管、桥架、水管优先设置于此处，该区域控制净高不低于2.2米；2 地库综合管线排布原则2.1 强制管控项2.1.1 回家通道不允许设置机电管线（不包含喷淋支管），该楼栋使用桥架、管道须从侧面高位进入，横穿该区域管线上翻不低于梁底标高；2.1.2 车道上不允许纵向设置桥架、风管及DN100以上的管道，横穿车道的风管需进行变径或翻弯避让；2.1.3 桥架、水管不允许穿越防火卷帘；2.1.4 桥架不允许平行设置在水管下方，管道与桥架交叉布置时，应保证“上电下水”；2.1.5 消防栓设置应避让车道和车位，不允许影响车辆通行及车位车门开启，间距不得大于30m；2.1.6 车道照明应沿车道中心线单排布置；2.1.7 综合支架大于2m时，应在中间增加吊杆或槽钢；2.2提升优化项2.2.1 性质相近的管线、热胀冷缩量较小的管线宜采用综合支架，建议由一家合作单位进行统一施工，尽可能利用已有的建筑构筑物的梁、柱作为综合支架的生根点；2.2.2 当水管、桥架采用综合支架时，为保证管线支架间距满足规范要求，桥架中间应增设一道或两道支架；2.2.3 消火栓优先布置在车道侧向位置，其次墙面位置，最后布置在柱跨正向位置（立管设于消火栓箱背后）；2.2.4 在局部风管净高不满足要求的情况下，风管下方喷头采用非标做法（下垂喷头安装风管两侧）；2.2.5 在地下室层高受限情况下，在保证防排烟管道设计截面积不变，通过调整风管宽高比，减小风管高度以满足提升净高的要求（矩形风管的宽高比宜为4：1以下，不应超过10：1）2.2.6 桥架上翻宜采用21.8°翻弯避让；。

机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。

施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。

机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

（4）确定管线和预留洞的精确定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。

（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。

（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。

（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

1、管线综合排布原则1.总体原则：风管布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。

管线综合排布规则管线综合排布规则管线综合标准1.1 总则1.1.1 大管优先，小管让大管。

1.1.2 有压管让无压管。

1.1.3 低压管避让高压管。

1.1.4 常温管让高温、低温管。

1.1.5 可弯管线让不可弯管线，分支管线让主干管线。

1.1.6 附件少的管线避让附件多的管线。

1.1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

1.1.8 安装、维修空间应不小于500mm。

1.1.9 预留管廊内柜机、风机盘管等设备的拆装距离。

1.1.10 管廊内吊顶标高以上预留250mm的装修空间。

1.1.11 租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

1.1.12 管廊内靠近中庭一侧预留卷帘门位置。

1.1.13 各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

1.2 机电各专业细则1.2.1 给排水专业1.2.1.1 管线要尽量少设置弯头。

1.2.1.2 给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

1.2.1.3 冷热水管（垂直）净距15cm，且水平高度一致，偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。

1.2.1.4 除设计提升泵外，带坡度的无压水管绝对不能上翻。

1.2.1.5 给水引入管与排水排出管的水平净距离不得小于1m。

室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。

1.2.1.6 喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

（无吊顶区域可尽量走上方）1.2.1.7 各专业水管尽量平行敷设，最多出现两层上下敷设。

1.2.1.8 污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

机电安装过程管线综合排布策划1.管线综合排布策划目的经过优化，对管线、设备综合排布，使管线、设备整体布局有序、合理、美观，最大程度的提高和满足建筑使用空间；降本增效。

机电安装工程施工前的总体策划是保证机电安装工程质量的必要阶段，对于现代建筑工程，特别是具有较复杂功能的智能建筑，其机电系统很复杂，子系统很多。

而机电系统全部都是由管、线将功能设备连结而成，这些管、线、设备在建筑物内必定要占据一定的空间，而现代建筑的内部空间是有限的。

所以，机电安装工程的管、线、设备的合理布置就成为机电安装工程施工策划的首要任务。

2.管线综合排布策划组织与实施总包单位在机电工程开工之前就应完成各系统的管道、电气线路、机电设备的布置，并与土建专业进行全面协调，结构施工时应做好密切配合，做好预留预埋工作。

避免在机电安装施工时在主体结构上开洞，并可以使土建和机电的细部处理都能够预留足够的空间。

由总包单位的机电经理负责组织各专业工程师，以及分包单位专业工程师，进行综合排布策划，应对给排水、空调、消防、电气、智能等全部管线进行综合布置策划，对各种管道、线路、设备的位置、走向、交叉点、支吊架（位置、形式）、管道的敷设方式（明敷、暗敷）等等进行深入的研究，并形成管线、设备的位置排布详图、节点图、剖面图、支架位置图、支架结构图等。

这就是我们常说的“二次设计”或“深化设计”。

这项工作必要时应征得原设计单位的认可。

施工时由各专业工程师严格组织实施。

3.管线综合排布与避让原则要科学合理排布管线，使各种管线的高度、走向合理、美观，避免在管线布置中出现违反规范的现象。

当水、风、电三个系统交叉时，谁应该在上，谁应该在下，谁应该直行、谁应该跨越，这些原则在施工之初就应该加以明确。

一般讲自上而下应为电、风、水。

由于风管的截面最大，所以一般在综合布置管道时应首先考虑风管的标高和走向，但同时要考虑较大管径水管的布置，尽量避免大口径水管和风管在同一房间内多次交叉，尽量减少水、风管道转弯的次数，避免无谓地增加水、风的流动阻力，同时也可以避免水、风管道产生气阻、喘震、水击等问题。

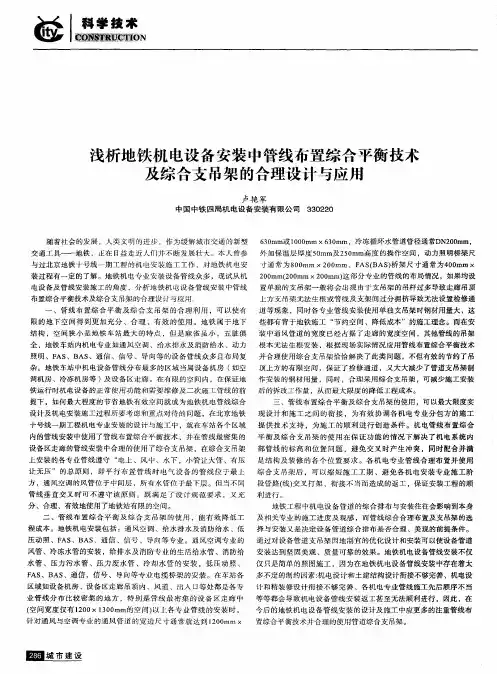

探究民用建筑机电设备安装中的管线布置综合平衡技术摘要：本文呢介绍了管线布置综合平衡技术，分析和探讨了管线布置综合平衡技术在民用建筑机电设备安装中的应用，有一定的参考价值。

关键词：民用建筑；机电设备安装；管线布置综合平衡技术中图分类号：tv734文献标识码： a 文章编号：1 管线布置综合平衡技术管线布置综合平衡技术是一项应用于建筑机电安装工程的施工管理技术，属工程管理的范畴，内容涉及到建筑机电工程中通风空调、智能化控制、电气、消防喷淋及消火栓、给排水等专业的管线安装技术。

管线布置综合平衡技术主要有以下几点：1) 成本控制管线布置综合平衡技术能主动进行成本控制。

例如，采用综合支吊架可减少施工后的拆改工作量，排布好管线可减少窝工损失、降低人工费用等。

2) 位置要求管线布置综合平衡技术能在保证功能的情况下，解决管线设备的标高和位置问题，避免交叉时产生冲突，同时还能配合并满足结构及装修的各个位置要求。

3) 维修管线布置综合平衡技术在排列各种管道( 线) 时能考虑施工顺序对不同管线的要求及运行管理维修的需要，能考虑先施工的管道( 线) 不影响后续施工的管道( 线) ，还能考虑对需要维修和二次施工管道( 线) 的安排。

4) 工期的影响管线布置综合平衡技术能较快完善节点设计和施工详图设计，更好地节约施工工期，避免各专业管路( 线) 交叉重叠、衔接不当而造成返工浪费，提高工程质量并创造一定的经济效益。

2 管线布置综合平衡技术的原则在计算机上进行优化设计，需结合现场实际和施工图纸，按照设计和业主对各使用功能区的标高要求，先规划出各区域管线布置基本框架。

同时基本确定该区域综合管线的排列。

管线排列应遵循 3个重要原则: 管线平面定位、管线排列原则、管线交叉避让原则、穿梁原则。

1) 管线平面定位管线平面定位应遵循: 先大后小、先繁后简，先重点部位、后次要部位，先主干后分支，先风管后水管、再电气配管，先无压后有压。

各类管槽走向统一规定，构件统一制作，统一标准; 同类管线集中布置，按照规范合理布置支架，充分利用组合支架，加大空间利用率。

机电设备及管线综合布置标准示例机电安装工程质量验收评审中，设备及管线综合布置是至关重要的一项检查项，综合布置的优劣不仅直接决定了机电安装工程的整体观感质量，而且也是反应施工质量水平的关键，不可以不重视。

下面就以中建八局二公司创优工程示例设备及管线综合布置的标准做法，以供大家参考实施。

一、走廊、地下室管线综合布置1、施工工序走廊、地下室水电、空调、智能CAD图电子图审阅→各专业管线叠加（采用BIM技术）→查找管线碰撞点→优化调整管线位置→管线综合布置最终确定→支吊架形式确定→绘制管线综合布置图→设计确认→安装施工2、工艺控制要点1）遵循管线分类、分层、集中、成排及使用共用支架的布置原则，优先将不同管线分类与集中、成排与分层布置，宜靠近墙、梁、柱位置布设。

2）布设时遵循小管避让大管，有压管避让无压管，水管避让风管，电管、桥架、母线宜在水管上方的避让原则。

严禁管线穿越防火卷帘门、烟道、风井、风道；管线交叉时，尽量调整标高平直通过，减少翻越；自动喷淋管道布设应保证自喷头与梁、风管的规定距离。

3）利用CAD软件和BIM技术对给排水、电气、通风空调施工图纸中同一区域管线进行叠加，对各类管线进行预安装，找出管线碰撞点及不合理的管线位置。

4）发现布置不合理、有碰撞点等应进行设计图纸二次深化、优化，在保证使用功能的前提下，调整管线位置、化解管线碰撞点，尽量提升走廊、地下室管线标高，达到布置合理。

5）导出管线综合布置平面图、剖面（立面）图、效果图，支吊架位置图，由设计会签确认后施工。

3、质量要求管线与支吊架综合排布整齐有序、整体紧凑、合理，层次清晰，便于检修。

二、设备机房综合布置1施工工序审核各专业机房CAD图电子图→确定各专业机房设备、管线位置→各专业设备、管线叠加→查找管线碰撞点→优化调整设备、管线位置→设备与管线综合布置最终确定→支吊架形式确定→绘制设备与管线综合布置图→设计确认→安装施工。

2工艺控制要点1）按照同型号、同规格的设备集中、成排，阀门、部件、仪表应成线、朝向一致、方便操作的原则进行布置。

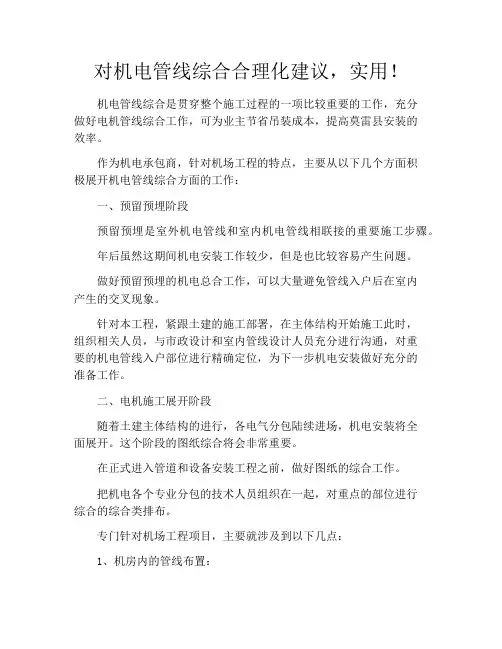

对机电管线综合合理化建议，实用！机电管线综合是贯穿整个施工过程的一项比较重要的工作，充分做好电机管线综合工作，可为业主节省吊装成本，提高莫雷县安装的效率。

作为机电承包商，针对机场工程的特点，主要从以下几个方面积极展开机电管线综合方面的工作：一、预留预埋阶段预留预埋是室外机电管线和室内机电管线相联接的重要施工步骤。

年后虽然这期间机电安装工作较少，但是也比较容易产生问题。

做好预留预埋的机电总合工作，可以大量避免管线入户后在室内产生的交叉现象。

针对本工程，紧跟土建的施工部署，在主体结构开始施工此时，组织相关人员，与市政设计和室内管线设计人员充分进行沟通，对重要的机电管线入户部位进行精确定位，为下一步机电安装做好充分的准备工作。

二、电机施工展开阶段随着土建主体结构的进行，各电气分包陆续进场，机电安装将全面展开。

这个阶段的图纸综合将会非常重要。

在正式进入管道和设备安装工程之前，做好图纸的综合工作。

把机电各个专业分包的技术人员组织在一起，对重点的部位进行综合的综合类排布。

专门针对机场工程项目，主要就涉及到以下几点：1、机房内的管线布置：机场工程所涉及的机房主要有给排水机房、换热机房、消防泵房和空调机房等。

机房内管道规格较大，且需要与机电设备需要进行连接。

这部分需要业主提前将各种大型设备确定，直接提供机电设备的具体尺寸；同时沟通设计单位直接提供机电设备的安装部位。

这些确定后，即可展开机电管网的布置工作。

针对各种管线，把布设能够成排布置的成排布置，并合理安排管道走向，尽量减少管道在机房内的交叉、返弯等现象。

在一些管线较多的部位，通过计算制作出品联合的管道支架，既节省空间，又可以节省材料，把整个机房编排得合理整齐。

2、出入机房的大型排管：出入机房的管道多为成排布置，根据管道的材质和管道内的流场特征，计算管道重量，基本建设编制具体的管道支吊架制作安装方案。

3、管道竖井处：管道竖井是管道较为集中的部位，应提前进行管道综合，否则会使到管道布置凌乱。

建筑机电安装工程管线综合排布探讨刘君赵海霞唐茂华孟晓龙李鑫袁亚增发布时间：2021-09-25T10:46:31.805Z 来源：《基层建设》2021年第15期作者：刘君赵海霞唐茂华孟晓龙李鑫袁亚增[导读] 近年来，现代工程建筑正在朝着大型化以及智能化方向发展，越来越多的先进施工技术被应用到工程建设中，而管线综合技术就是其中一种，大大促进了工程质量水平的提高。

在建筑机电安装施工工作开展过程中，利用管线综合布置技术，除了能够让施工质量有所提升之外，也可以有效缩短工期，降低了返问题出现的几率，对企业经济效益的提高有很大促进作用。

基于此，本文即对建筑机电安装工程管线综合排布展开了深入分析，以期相关人员的能够借鉴。

中建八局第四建设有限公司山东岛 266071摘要：近年来，现代工程建筑正在朝着大型化以及智能化方向发展，越来越多的先进施工技术被应用到工程建设中，而管线综合技术就是其中一种，大大促进了工程质量水平的提高。

在建筑机电安装施工工作开展过程中，利用管线综合布置技术，除了能够让施工质量有所提升之外，也可以有效缩短工期，降低了返问题出现的几率，对企业经济效益的提高有很大促进作用。

基于此，本文即对建筑机电安装工程管线综合排布展开了深入分析，以期相关人员的能够借鉴。

关键词：建筑机电安装工程；管线综合排布；探讨引言：现阶段，人们生活水平在高速提升的同时，对于建筑工程数量以及质量的要求也越来越高。

在建筑工程中，机电安装工程是极为重要的环节，在管线综合布置期间，需要从建筑功能以及外观等层面综合地进行考虑，合理地进行管线综合布置，确保其中较为复杂的系统工程能得到科学布置，促进机电工程系统运行效率的提高，让有限的资源被无限利用，增强建筑机电安装工程质量，进而为工程的可持续发展奠定坚实基础。

一、建筑机电安装工程管线综合排布原则分析在具体的建筑机电安装工程施工工作开展过程中，针对管线综合排布，一定要严格地依照原则进行，以保证施工工作的开展能够更加合理。

管线综合布置技术在建筑机电设备安装工程中的应用及具体细节分析王权摘要：在机电设备安装中，管线综合布置技术应用属于较为重要的技术项目，综合管线布置需要进行规范化设计和管理，要求对项目现场具体现状进行分析，掌握施工单位各项建设需求。

结合设计图纸中不同专业对管线施工要求与设计要求进行分析，对管线施工布置合理优化，保障不同施工专业之间能有序衔接，促使专业化施工能稳定进行。

随着我国建筑机电设备安装施工范围不断扩大，在安装过程中会产生较多问题。

加上各类机电设备朝着多样化方向全面发展，各类设备线路布设更加复杂，对机电设备稳定运行具有较大影响。

所以当前施工部门对线路要采取规范化整理措施，提升机电设备安装工程建设质量。

关键词：管线综合布置技术；建筑机电设备；安装工程在完整的建筑工程体系中机电设备安装工程是重要组成内容，机电设备安装工程施工质量对项目建设整体质量具有较大影响。

施工部门在施工过程中在不同环节要合理应用规范化的施工技术，对施工质量进行控制，降低成本来提升施工效果。

为了全面实现最终的施工目标，相关施工部门合理应用了管线综合布置技术，能提升项目设计规范性，还能保障项目建设中实现动态化监管，促使项目施工建设高效开展，创造更高的建设效益，发挥管线综合布置技术应用价值，推动我国建筑工程全面发展。

一、管线综合布置的重要性与策划概述管线综合布置技术就是各个机电总承包方通过对不同专业电子版施工图纸内容进行分析，再结合施工项目现场具体情况对工程专业管线布置进行合理优化与定位。

施工活动开展之前对不同施工位置应用计算机进行模拟，这样能对施工阶段不同专业之间的位置标高冲突问题进行优化，避免后续施工中发生变更与返修问题等，属于提升项目施工质量，优化项目管理的重要应用技术。

当前建筑工程中要合理布设给排水、强弱电、通风系统等，各类系统设备连接管线数量较多，空间组成结构复杂程度较大，要进行预先策划。

在各类机电设备安装操作中，受到建筑空间限制，会导致设备与管线布设不合理，应用性能与维修空间存在较大问题。

机电综合管线排布避让原则
1.各类管线避让：在安装机电设备时，需要考虑到各类管线的避让。

例如，电缆、水管、燃气管道等需要避开重要的机电设备，以免影响设备
的安装和使用。

2.空间利用合理化：为了充分利用有限的空间，机电设备在排布时应
考虑合理布局，避免设备之间的交叉或重叠。

通过合理的排布，可以节约
空间，提高建筑物的整体效率。

3.安全距离和避震：安装机电设备时，需要考虑到设备之间的安全距
离和避震措施。

安全距离可以减少设备之间的相互干扰，避免意外事故的
发生。

同时，合理的避震措施可以减少设备受到地震等外力的影响，保证
设备的正常运行。

4.易于维修和检修：机电设备的排布需要充分考虑到日后的维修和检
修工作。

合理的排布可以使维修人员更容易进入设备区域，并且可以方便
地操作和维修设备。

这样可以节约维修时间，降低维修成本。

5.防火安全：机电设备安装过程中需要注意防火安全。

例如，在安装
电缆时，应将电缆与易燃物隔离，并保持一定的距离。

此外，机电设备本
身也需要有防火措施，如设置灭火器或消防水带等。

6.美观：机电设备的排布还需要考虑到建筑物的美观性。

合理的排布
可以使机电设备与周围环境协调一致，不仅保证了设备的正常运行，还增
加了建筑物的整体美感。

总之，机电综合管线排布避让原则需要综合考虑多个因素，包括安全性、空间利用、维修便捷性、防火安全和美观等。

通过合理的排布和布局，可以保证机电设备的正常运行和安全使用。

机电工程管线综合各阶段工作安排建议机电工程管线是指机械工程和电气工程综合应用于建筑物的安装和运行管理。

它涉及到建筑物内部的水、电、气等管线系统的设计、安装、调试和运维等一系列工作。

为了有效地管理机电工程管线项目，需要制定详细的工作安排。

一、设计阶段1.收集资料：收集有关项目的相关设计标准、规范、图纸和技术要求等资料。

2.确定设计方案：根据项目要求，制定机电工程管线设计方案，包括系统布局、管道尺寸、设备选择等。

3.进行初步设计：根据设计方案，进行初步计算和绘制初步设计图纸。

4.完善设计方案：根据初步设计的结果和意见，修订设计方案，确保满足项目要求。

5.落实设计方案：将设计方案转化为最终设计图纸，确保准确、清晰、完整。

6.完成设计报告：编写机电工程管线设计报告，包括设计计算、设备选择、管道布置等内容。

二、采购与材料准备阶段1.制定采购计划：根据项目需求和设计方案，制定采购计划，包括设备、材料和工具等。

2.寻找供应商：根据采购计划，寻找合适的供应商，并与其洽谈合作事宜。

3.进行比价和评估：对供应商提供的报价进行比较和评估，选择性价比最高的供应商。

4.签订采购合同：与供应商签订采购合同，明确交付时间、品质要求和付款方式等。

5.确定物资清单：根据采购计划和设计需求，编制物资清单，包括设备、材料和工具等。

6.购买设备和材料：按照采购计划购买设备和材料，并进行验收和入库管理。

三、施工阶段1.确定班组人员：根据工作量和工期，确定施工班组人员和分工。

2.制定施工计划：根据设计图纸和项目要求，制定详细的施工计划，包括工序、工期和质量要求等。

3.确保施工安全：加强安全教育和培训，保证施工期间的安全生产。

4.进行材料配送：按照施工计划，及时将设备和材料送至施工现场。

5.进行施工工艺：按照设计要求，进行管道布置、设备安装和电气接线等工艺操作。

6.进行质量检查：在施工过程中，进行质量检查，确保施工质量符合标准和要求。

7.完成施工验收：按照设计要求和施工计划，完成施工验收工作，并出具相关验收报告。

机电综合管线排布避让原则及出图的规范BIM技术在建筑、排水、机电管线交叉、排布避让原则，管线综合策划的重点是屋面、楼层走廊吊顶和地下室。

设备机房(给水、消防泵房、空调机房)等部位重点进行排布策划。

一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。

2、管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。

二丶管道交叉处理的方法施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。

1、混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。

上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。

上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。

2、混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。

3、混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。

当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。

4、圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。

5、排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。

6、当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。

排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。

电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。

机电管线综合图实施细则1 设计依据机电综合图应参照以下内容进行综合：1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更 1.2相关设计、施工规范，行业标准以及标准图集 2 机电管线综合要求2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。
