管线综合排布规则

1、管道间距要求结合碰撞报告，优化管道碰撞，合理排布管道间距。

间距要求：外保温严格按照设计说明要求添加，以下所有管道间距为管道净距管道距墙最小50~100mm,管道之间最小间距控制在150I mn左右。

强弱电桥架间距宜控制在30Onlnl,强电与强电之间不能小于300mm。

电缆桥架与水管之间最小150Inmo电缆桥架与风管之间最小为150mm。

风管与水管之间最小为150mm o2.管综优化原则2.1电缆桥架翻弯处坡度应为30度或45度，强电桥架最大不超过45度，弱电桥架原则上不超过45度，特殊情况可翻60度。

2.2管道变径必须在三通的位置。

2.3支管管间距宜一致。

控制在50mmTooninl之间。

3.4电缆桥架上方不允许有同方向的水管。

2.5按照排布原则且电缆桥架在上，水管中间，风管在下进行排布，可以水平排布的以水平排布优先。

（参考）2.6电缆桥架距梁底高度为50-100mnio2.7需注意挡烟垂壁部分管道路由排布（挡烟垂壁地下室顶板下设置，应不低于500MMr⅛）2.8管线综合前应考虑立管定位，及设备基础定位。

（基础定位严禁工程师私自挪动）2.9排烟管道禁止向下进行翻弯。

避让原则：⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。

施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。

热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线排布基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。

综合管线各间距规范汇总（建议收藏）来源：管廊建设如有侵权请联系删除一、管线综合原则1、总原则1.1 大管优先，小管让大管；1.2 有压管让无压管；1.3 低压管避让高压管；1.4 常温管让高温、低温管；1.5 可弯管线让不可弯管线、分支管线让主干管线；1.6 附件少的管线避让附件多的管线，安装、维修空间≥500mm；1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路；1.8 当各专业管道不存在大面积重叠时（如汽车库等）：水管和桥架布置在上层，风管布置在下层；如果同时有重力水管道，则风管布置在最上层，水管和桥架布置在下层；1.9 当各专业管道存在大面积重叠时（如走道、核心筒等），由上到下各专业管线布置顺序为：不需要开设风口的通风管道、需要开设风口的通风管道、桥架、水管；1.10 综合管线间距最小值要求：2、结构专业2.1 结构平面上已经标注为后浇板的区域，若在此区域内留洞，则不另外表示；2.2 结构平面中，一般对于尺寸小于300x300的洞口，不另外表示；2.3 对于人防区域顶板上留洞，无论洞口大小，均需要结构专业确认，并在结构图上表示；2.4 设备管道如果需要穿梁，则开洞尺寸必须小于1/3梁高度，而且小于250。

开洞位置位于梁高度的中心处。

在平面的位置，位于梁跨中的1/3处。

穿梁定位需要经过结构专业确认，并同时在结构图上表示；2.5 在剪力墙上穿洞时，一般对于尺寸小于300x300的洞口，不另外表示。

但设备专业留洞，需要注意留在墙的中心位置，不要靠近墙端或者拐角处，避免碰到暗柱。

现场在墙上留洞时，如果发现洞口碰暗柱情况，需要通知结构专业进行处理；2.6 在连梁上穿洞时，则开洞尺寸必须小于1/3梁高度，而且小于800；2.7 结构不表示的小洞口，其他专业一定要表示清楚，并确认无误后方可施工；2.8 结构楼板上，柱帽范围不可穿洞。

3、水专业3.1 管线要尽量少设置弯头；3.2 给水管线在上，排水管线在下。

管线综合第二讲管线布置与管线设计1．管线的综合布置1.1管线与管路化工厂有很多的管路和管线，将生产工艺的各个过程有机地联系起来。

不同专业设计不同专业的管路管线图。

各种专业的管路管线图最后由总图专业统一汇总全厂的管线，负责绘制出棕合管线图。

即所谓管线综合布置。

在综合管线图上全部反应出各专业管线及管路资料。

最后在管线上注明管线和坐标、标高、架设位置、埋设地点等。

特别是埋设在地下的管线位置必须明确，如，管线与电缆的位置。

管线的综合布置形成管网、管廊、管带。

管线和管线分类完成输送某种工艺介质的的工艺管道称为管线。

管线分类：1.2管线的综合布置原则：満足生产；安装方便；维修容易；安全生产。

管线布置原则：2管线敷设规则2.1敷设方式：1）地下布置，直接埋入地下或设在地下管沟（可通行、不可通行、半通行、盖板露出地面、管涵）2）沿地面布置，（设管墩）3）沿建筑物布置，（设墙、柱架或支架、吊架）4）架空布置，设管架（低2～2.5、中2.5～3.0、高4.5～6）或设桥架、吊索架。

5）混合布置。

2.2管线敷设规定间距1）煤气管线的敷设要求最小距离：2）煤气架空管线的敷设要求最小距离：3）煤气架空管线跨越道路，要求保证净空高度4）在如下地区不准敷设煤气架空管线：○1沿高压线，或高压加空电线；；○2铁路或道路的上方或沿道路敷设；○3易燃、易爆品，或木材堆放埸地与库房；○4厂内沿步行暂桥；3.管道设计参数3.1流体流动流速3.2流体流动坡度3.3坡度和坡向水、蒸汽、冷凝液、空气管———————— 2 /1000；氨水、酸、碱液、热洗油、酚、苯类———— 3 / 1000；热焦油馏份、冷洗油、再生酸、负压管道—— 5 /1000；气液分离器、冷焦油———————————8 / 1000；。

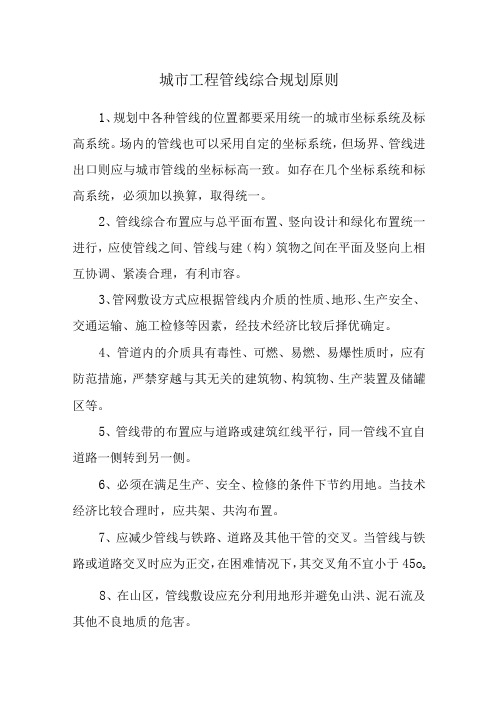

城市工程管线综合规划原则1、规划中各种管线的位置都要采用统一的城市坐标系统及标高系统。

场内的管线也可以采用自定的坐标系统，但场界、管线进出口则应与城市管线的坐标标高一致。

如存在几个坐标系统和标高系统，必须加以换算，取得统一。

2、管线综合布置应与总平面布置、竖向设计和绿化布置统一进行，应使管线之间、管线与建（构）筑物之间在平面及竖向上相互协调、紧凑合理，有利市容。

3、管网敷设方式应根据管线内介质的性质、地形、生产安全、交通运输、施工检修等因素，经技术经济比较后择优确定。

4、管道内的介质具有毒性、可燃、易燃、易爆性质时，应有防范措施，严禁穿越与其无关的建筑物、构筑物、生产装置及储罐区等。

5、管线带的布置应与道路或建筑红线平行，同一管线不宜自道路一侧转到另一侧。

6、必须在满足生产、安全、检修的条件下节约用地。

当技术经济比较合理时，应共架、共沟布置。

7、应减少管线与铁路、道路及其他干管的交叉。

当管线与铁路或道路交叉时应为正交，在困难情况下，其交叉角不宜小于45o o8、在山区，管线敷设应充分利用地形并避免山洪、泥石流及其他不良地质的危害。

9、当规划需分期建设，近期管线穿越远期用地时，不得影响远期用地的使用。

10、管线综合布置时，干管应布置在用户较多的一侧或将管线分类布置在道路两侧。

Ih综合布置地下管线产生矛盾时，应按下列避让原则处理：①压力管让自流管；②管径小的让管径大的；③易弯曲的让不易弯曲的；④临时性的让永久性的；⑤工程量小的让工程量大的；⑥新建的让现有的；⑦检修次数少的和方便的，让检修次数多的和不方便的。

12、充分利用现状管线。

改建、扩建工程中的管线综合布置，不应妨碍现有管线的正常使用。

当管线间距不能满足规范规定时，在采取有效措施后，可适当减小。

13、工程管线与建筑物、构筑物之间以及工程管线之间的水平和垂直距离，应符合有关规范的规定。

14、管线共沟敷设应符合下列规定：①热力管不应与电力、通信电缆和压力管道共沟；②排水管道应布置在沟底，当沟内有腐蚀性介质管道时，排水管道应位于其上面；③腐蚀性介质管道的标高应低于沟内其他管线；④火灾危险性属于甲、乙、丙类的液体、液化石油气、可燃气体、毒性气体和液体以及腐蚀性介质管道，不应共沟敷设，并严禁与消防水管同沟敷设；⑤凡有可能产生互相影响的管线，不应共沟敷设。

暖通设计施工必备的常识：水暖电管线综合排布的规则1 管线综合标准1.1 总则2.1.1大管优先，小管让大管。

3.1.2有压管让无压管。

4.1.3低压管避让高压管。

5.1.4常温管让高温、低温管。

6.1.5可弯管线让不可弯管线、分支管线让主干管线。

7.1.6附件少的管线避让附件多的管线。

8.1.7电气管线进热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

9.1.8安装、维修空间≥500mm。

10. 1.9预留管廊内柜机、风机盘管等设备的拆装距离。

11. 1.10管廊内吊顶标高以上预留250mm的装修空间。

12. 1.11租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

13. 1.1.12管廊内靠近中庭一侧预留卷帘门位，。

14. 1.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

1.1.2机电各专业细则2.1.2.1 给排水专业3.2.1.1 管线要尽量少设置弯头。

4.2.1.2 给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

5.2.1.3 冷热水管（垂直）净距15cm,且水平高度一致，偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位可以放宽至1cm）。

6.2.1.4 除设计提升泵外，带坡度的无压水管绝对不能上翻。

7.2.1.5 给水引入管与排水排出管的水平净距不得小于1m.室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m;交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，⑦长度不得小于排水管径的3倍。

8.2.1.6 各专业水管尽量平行敷设，最多出现两层上下敷设。

9.2.1.7 喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

（无吊顶区域貌似尽量走上方好点，因为通畅是上喷）10. 2.1.8 污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

一、管线综合原则1总原则1.1 大管优先，小管让大管；1.2 有压管让无压管；1.3 低压管避让高压管；1.4 常温管让高温、低温管；1.5 可弯管线让不可弯管线、分支管线让主干管线；1.6 附件少的管线避让附件多的管线，安装、维修空间≥500mm;1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路；1.8 当各专业管道不存在大面积重叠时（如汽车库等）：水管和桥架布置在上层，风管布置在下层；如果同时有重力水管道，则风管布置在最上层，水管和桥架布置在下层;1.9 当各专业管道存在大面积重叠时(如走道、核心筒等)，由上到下各专业管线布置顺序为：不需要开设风口的通风管道、需要开设风口的通风管道、桥架、水管；1.10 综合管线间距最小值要求：2结构专业2.1结构平面上已经标注为后浇板的区域，若在此区域内留洞，则不另外表示；2.2结构平面中，一般对于尺寸小于300x300的洞口，不另外表示；2.3 对于人防区域顶板上留洞，无论洞口大小，均需要结构专业确认,并在结构图上表示;2.4 设备管道如果需要穿梁，则开洞尺寸必须小于1/3梁高度，而且小于250。

开洞位置位于梁高度的中心处。

在平面的位置，位于梁跨中的1/3处。

穿梁定位需要经过结构专业确认，并同时在结构图上表示；2.5 在剪力墙上穿洞时,一般对于尺寸小于300x300的洞口，不另外表示。

但设备专业留洞，需要注意留在墙的中心位置，不要靠近墙端或者拐角处，避免碰到暗柱。

现场在墙上留洞时，如果发现洞口碰暗柱情况，需要通知结构专业进行处理；2.6 在连梁上穿洞时，则开洞尺寸必须小于1/3梁高度，而且小于800；2.7 结构不表示的小洞口，其他专业一定要表示清楚，并确认无误后方可施工；2.8 结构楼板上，柱帽范围不可穿洞。

3水专业3.1 管线要尽量少设置弯头；3.2 给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面；3.3 除设计提升泵外，带坡度的无压水管绝对不能上翻;3.4 给水引入管与排水排出管的水平净距离不得小于1m。

管线综合排布规则管线综合排布规则管线综合标准1.1 总则1.1.1 大管优先，小管让大管。

1.1.2 有压管让无压管。

1.1.3 低压管避让高压管。

1.1.4 常温管让高温、低温管。

1.1.5 可弯管线让不可弯管线，分支管线让主干管线。

1.1.6 附件少的管线避让附件多的管线。

1.1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

1.1.8 安装、维修空间应不小于500mm。

1.1.9 预留管廊内柜机、风机盘管等设备的拆装距离。

1.1.10 管廊内吊顶标高以上预留250mm的装修空间。

1.1.11 租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

1.1.12 管廊内靠近中庭一侧预留卷帘门位置。

1.1.13 各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

1.2 机电各专业细则1.2.1 给排水专业1.2.1.1 管线要尽量少设置弯头。

1.2.1.2 给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

1.2.1.3 冷热水管（垂直）净距15cm，且水平高度一致，偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。

1.2.1.4 除设计提升泵外，带坡度的无压水管绝对不能上翻。

1.2.1.5 给水引入管与排水排出管的水平净距离不得小于1m。

室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。

1.2.1.6 喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

（无吊顶区域可尽量走上方）1.2.1.7 各专业水管尽量平行敷设，最多出现两层上下敷设。

1.2.1.8 污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

水暖电管线综合排布的规则1管线综合标准1.1总则1.1.1大管优先，小管让大管。

避让高压管。

1.1.4常温管让高温、低温管。

避让附件多的管线。

蒸气管线上方及水管的垂直下方不宜布置电气线路。

≥1.1.950mm1.2机1.2.11.2.1.21.2.1.31.2.1.5两管之1.2.1.71.2.1.81.2.1.91.2.1.12管线外壁之间的最小距离不宜小于100mm，管线阀门不宜并列安装，应错开位置，若需要并列安装，净距不宜小于200mm。

1.2.2.1一般情况下，保证无压管（通常指冷凝管）的重力坡度，无压管放在最下方。

1.2.2.2风管和较大的母线桥架，一般安装在最上方；风管与桥架之间的距离要≥100mm。

1.2.2.3对于管道外壁、法兰边缘及热绝缘层外壁等管路最突出的部位，距墙壁或柱边的净距应≥100mm。

1.2.2.4通常风管顶部距离梁底50-100mm的间距。

1.2.2.5如遇到空间不足的管廊，可与设计师沟通，断面尺寸改扁，便于提高标高。

1.2.2.6暖通的风管较多时，一般情况下，排烟管应高于其他风管；大风管应高于小风管，两个风管如果只是在局部交叉，可以安装在同一标高，交叉的位置小风管绕大风管。

1.2.2.7空调水平干管应高于风机盘管。

1.2.2.8冷凝水应考虑坡度，吊顶的实际安装高度通常由冷凝水的最低点决定。

1.2.3电气专业1.2.3.1电缆线槽、桥架宜高出地面2.2m以上；线槽和桥架顶部距顶棚或其他障碍物不宜小于0.3m。

间0.3m。

安装工程—综合管线布线间距的要求一、管线综合原则1 总原则1.1 大管优先，小管让大管；1.2 有压管让无压管；1.3 低压管避让高压管；1.4 常温管让高温、低温管；1.5 可弯管线让不可弯管线、分支管线让主干管线；1.6 附件少的管线避让附件多的管线，安装、维修空间≥500mm；1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路；1.8 当各专业管道不存在大面积重叠时（如汽车库等）：水管和桥架布置在上层，风管布置在下层；如果同时有重力水管道，则风管布置在最上层，水管和桥架布置在下层；1.9 当各专业管道存在大面积重叠时（如走道、核心筒等），由上到下各专业管线布置顺序为：不需要开设风口的通风管道、需要开设风口的通风管道、桥架、水管；1.10 综合管线间距最小值要求：2 结构专业2.1 结构平面上已经标注为后浇板的区域，若在此区域内留洞，则不另外表示；2.2 结构平面中，一般对于尺寸小于300x300的洞口，不另外表示；2.3 对于人防区域顶板上留洞，无论洞口大小，均需要结构专业确认，并在结构图上表示；2.4 设备管道如果需要穿梁，则开洞尺寸必须小于1/3梁高度，而且小于250。

开洞位置位于梁高度的中心处。

在平面的位置，位于梁跨中的1/3处。

穿梁定位需要经过结构专业确认，并同时在结构图上表示；2.5 在剪力墙上穿洞时，一般对于尺寸小于300x300的洞口，不另外表示。

但设备专业留洞，需要注意留在墙的中心位置，不要靠近墙端或者拐角处，避免碰到暗柱。

现场在墙上留洞时，如果发现洞口碰暗柱情况，需要通知结构专业进行处理；2.6 在连梁上穿洞时，则开洞尺寸必须小于1/3梁高度，而且小于800；2.7 结构不表示的小洞口，其他专业一定要表示清楚，并确认无误后方可施工；2.8 结构楼板上，柱帽范围不可穿洞。

3 水专业3.1 管线要尽量少设置弯头；3.2 给水管线在上，排水管线在下。

01、综合管线布置02、利用梁内空间原则穿梁套管厚度与梁相同，其套管管径比所穿管道大于两级径号。

管道安装充分利用梁内空间，避免与其他管道冲突，保持管路通畅，满足层高要求。

03、先打后小原则多系统综合管路排布有序充分利用管道布置先大后小原则有序整齐排布GB50242 第 4.1.3条：管径小于或等于100mm应采用螺纹连接，套丝时破坏的镀锌层表面及外露螺纹部分应做防腐处理，当镀锌钢管采用焊接连接时，应在焊接处应做二次镀锌处理。

04、垂直面管道排列原则地下室、设备层复杂管线的布置：电气类桥架（母线）在上方敷设，水管类管线在下部敷设；灯具与喷头在最低处分布，保证整体效果。

电缆线槽于其他管路上方安装气体介质管道在上，液体介质管道在下。

管道排布规范美观、支架间距合理、管面干净油漆光亮。

以系统划分，空调管道在消防管道下方排布，管道垂直交叉，管道垂直和左右间距合理。

05、管道合理间距原则满足最小间距后进行密集管道的综合布置，整齐美观。

综合布置时需考虑水管外壁、空调水管、空调风管保温层的厚度。

电气桥架、水管外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm,布置时还要考虑无压管道的坡度。

空调主机房有组织排水，排水顺畅不积水，设置规范。

风管布局合理、支架间隔规范、保温贴实平整美观06、综合管线的避让原则电管、风管、水管依序排布安装。

在管道分层综合布置时，通常自上而下应为电管、风管、水管，先考虑风管的标高和走向，也要考虑大口径水管的布置，避免多次交叉，以免产生气阻、喘震、水击等问题。

交叉时进行合理避让。

压力管道让无压管，共用支架，完美解决特殊位置的安装问题。

污水、废水、雨水、空调冷凝水等管道属于重力流管道，排放杂质多，容易堵塞，要力求水平管线短，避免过多转弯，管线交叉时将重力流管道对标高的要求作为首要条件予以满足。
