管线综合排布规则

1、管道间距要求结合碰撞报告，优化管道碰撞，合理排布管道间距。

间距要求：外保温严格按照设计说明要求添加，以下所有管道间距为管道净距管道距墙最小50~100mm,管道之间最小间距控制在150I mn左右。

强弱电桥架间距宜控制在30Onlnl,强电与强电之间不能小于300mm。

电缆桥架与水管之间最小150Inmo电缆桥架与风管之间最小为150mm。

风管与水管之间最小为150mm o2.管综优化原则2.1电缆桥架翻弯处坡度应为30度或45度，强电桥架最大不超过45度，弱电桥架原则上不超过45度，特殊情况可翻60度。

2.2管道变径必须在三通的位置。

2.3支管管间距宜一致。

控制在50mmTooninl之间。

3.4电缆桥架上方不允许有同方向的水管。

2.5按照排布原则且电缆桥架在上，水管中间，风管在下进行排布，可以水平排布的以水平排布优先。

（参考）2.6电缆桥架距梁底高度为50-100mnio2.7需注意挡烟垂壁部分管道路由排布（挡烟垂壁地下室顶板下设置，应不低于500MMr⅛）2.8管线综合前应考虑立管定位，及设备基础定位。

（基础定位严禁工程师私自挪动）2.9排烟管道禁止向下进行翻弯。

避让原则：⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。

施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。

热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线排布基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。

管线综合布置的实施1.管线综合布置的实施：1.1原则1.1.1总体原则尽量利用梁内空间。

绝大部分管道在安装时均为贴梁底走管，梁与梁之间存在很大的空间，尤其是当梁高很大时。

在管道十字交叉时，这些梁内空间可以被很好的利用起来。

在满足弯曲半径条件下，空调风管和有压水管均可以通过翻转到梁内空间的方法，避免与其他管道冲突，保持路由通畅，满足层高要求。

1.1.2避让原则（1）有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。

无压管道内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所以无压管道要保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。

有压管道是在压力作用下克服沿程阻力沿一定方向流动。

一般来说，改变管道走向，交叉排布，绕道走管不会对其供水效果产生影响。

因此，当有压管道与无压管道相碰撞时，应首先考虑更改有压管道的路由。

（2）小管道避让大管道。

通常来说，大管道由于造价高、尺寸重量大等原因，一般不会做过多的翻转和移动。

应先确定大管道的位置，后布置小管道的位置。

在两者发生冲突时，应调整小管道，因为小管道造价低且所占空间小，易于更改路由和移动安装。

（3）冷水管道避让热水管道。

热水管道需要保温，造价较高，且保温后的管径较大。

另外，热水管道翻转过于频繁会导致集气。

因此在两者相遇时，一般调整冷水管道。

（4）附件少的管道避让附件多的管道。

安装多附件管道时要注意管道之间留出足够的空间（需考虑法兰、阀门等附件所占的位置），这样有利于施工操作以及今后的检修、更换管件。

（5）临时管道避让永久管道。

新建管道避让原有管道；低压管道避让高压管道；空气管道避让水管道。

1.1.3垂直面排列管道原则热介质管道在上，冷介质在下；无腐蚀介质管道在上，腐蚀介质管道在下；气体介质管道在上，液体介质管道在下；保温管道在上，不保温管道在下；高压管道在上，低压管道在下；金属管道在上，非金属管道在下；不经常检修管道在上，经常检修的管道在下。

暖通设计施工必备的常识：水暖电管线综合排布的规则1 管线综合标准1.1 总则2.1.1大管优先，小管让大管。

3.1.2有压管让无压管。

4.1.3低压管避让高压管。

5.1.4常温管让高温、低温管。

6.1.5可弯管线让不可弯管线、分支管线让主干管线。

7.1.6附件少的管线避让附件多的管线。

8.1.7电气管线进热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

9.1.8安装、维修空间≥500mm。

10. 1.9预留管廊内柜机、风机盘管等设备的拆装距离。

11. 1.10管廊内吊顶标高以上预留250mm的装修空间。

12. 1.11租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

13. 1.1.12管廊内靠近中庭一侧预留卷帘门位，。

14. 1.1.13各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

1.1.2机电各专业细则2.1.2.1 给排水专业3.2.1.1 管线要尽量少设置弯头。

4.2.1.2 给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

5.2.1.3 冷热水管（垂直）净距15cm,且水平高度一致，偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位可以放宽至1cm）。

6.2.1.4 除设计提升泵外，带坡度的无压水管绝对不能上翻。

7.2.1.5 给水引入管与排水排出管的水平净距不得小于1m.室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m;交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，⑦长度不得小于排水管径的3倍。

8.2.1.6 各专业水管尽量平行敷设，最多出现两层上下敷设。

9.2.1.7 喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

（无吊顶区域貌似尽量走上方好点，因为通畅是上喷）10. 2.1.8 污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

管线综合排布规则管线综合排布规则管线综合标准1.1 总则1.1.1 大管优先，小管让大管。

1.1.2 有压管让无压管。

1.1.3 低压管避让高压管。

1.1.4 常温管让高温、低温管。

1.1.5 可弯管线让不可弯管线，分支管线让主干管线。

1.1.6 附件少的管线避让附件多的管线。

1.1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

1.1.8 安装、维修空间应不小于500mm。

1.1.9 预留管廊内柜机、风机盘管等设备的拆装距离。

1.1.10 管廊内吊顶标高以上预留250mm的装修空间。

1.1.11 租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

1.1.12 管廊内靠近中庭一侧预留卷帘门位置。

1.1.13 各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

1.2 机电各专业细则1.2.1 给排水专业1.2.1.1 管线要尽量少设置弯头。

1.2.1.2 给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

1.2.1.3 冷热水管（垂直）净距15cm，且水平高度一致，偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。

1.2.1.4 除设计提升泵外，带坡度的无压水管绝对不能上翻。

1.2.1.5 给水引入管与排水排出管的水平净距离不得小于1m。

室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。

1.2.1.6 喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

（无吊顶区域可尽量走上方）1.2.1.7 各专业水管尽量平行敷设，最多出现两层上下敷设。

1.2.1.8 污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

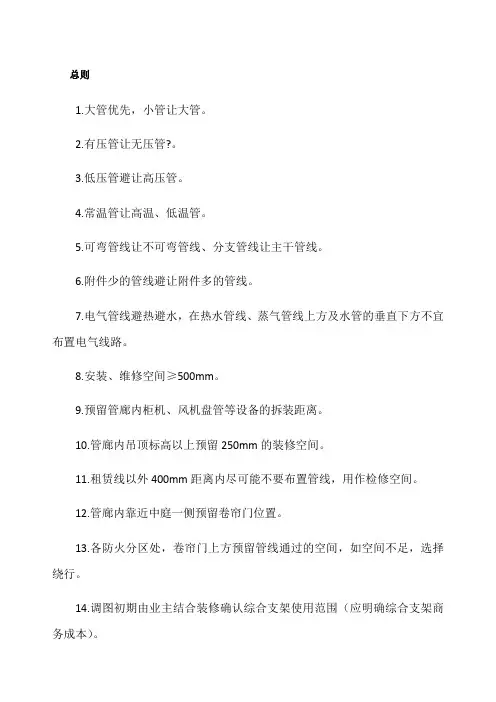

总则1.大管优先，小管让大管。

2.有压管让无压管?。

3.低压管避让高压管。

4.常温管让高温、低温管。

5.可弯管线让不可弯管线、分支管线让主干管线。

6.附件少的管线避让附件多的管线。

7.电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

8.安装、维修空间≥500mm。

9.预留管廊内柜机、风机盘管等设备的拆装距离。

10.管廊内吊顶标高以上预留250mm的装修空间。

11.租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

12.管廊内靠近中庭一侧预留卷帘门位置。

13.各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

14.调图初期由业主结合装修确认综合支架使用范围（应明确综合支架商务成本）。

15.调图初期明确穿梁范围。

16.为节约成本排烟等压力有富余且不常使用的系统与三条以上的水管排烟上翻让风管。

17.结合万达管控要求，空调水系统尽量不走公区有吊顶的位置（避免检修不变，漏水凝露等风险对公区吊顶部分带来的影响，以及后期试压对公区装饰进度上的冲突。

）18.为保证铺内无吊顶区域的美观性，消防、喷淋、空调水系统、常规给排水、等管线在铺内走一起。

（是否做综合支架根据前期商务的情况）19.为保证美观以及减少系统水损，管道有翻弯时应整跨翻弯。

连续翻弯时可协调业主考虑穿梁。

充分利用梁窝解决管线碰撞问题。

20.BIM单位应结合设计图考虑阀门，支架，保温等安装空间。

21.原则上管线不超过两层。

22.管线避让原则：有压力让无压、小管让大管、简单让复杂、冷凝水让热水、附件少的管线让附件多的管线、分支让主管、非保温让保温、低压让高压、气管让水管、金属管让非金属管、给水让排水、检修难度小的管线让检修难度大的管线、常态让易燃易爆。

23.管线纵向排布原则：气体上液体下、保温上不保温下、高压上低压下、金属管道上非金属管道下、不常检修上常检修下、电上水中风下。

24.管井道处应结合建筑充分考虑安装检修，阀门操作等空间并不影响建筑功能。

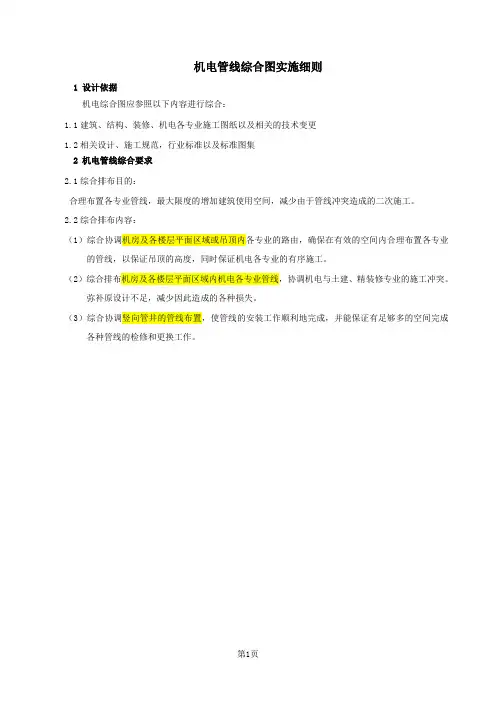

机电管线综合图实施细则1设计依据机电综合图应参照以下内容进行综合：1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更1.2相关设计、施工规范，行业标准以及标准图集2机电管线综合要求2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

2.2综合排布内容：（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（2）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

弥补原设计不足，减少因此造成的各种损失。

（3）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

3机电综合图工作流程通过4管线综合排布原则4.1总体原则：风管布置在上方（当有重力排水时,通风必须让重力排水管道），电管、桥架和水管在同一高度时候，水平分开布置；在同一垂直方向时，电管、桥架在上，水管在下进行布置。

综合协调，利用可用的空间。

4.2避让原则：⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。

施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。

4.3管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。

电气桥架、水管，外壁距墙的距离，最小有100mm 的距离，直管段风管距墙距离最小150mm，沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。

不同专业管线间距离，尽量满足施工规范要求（见附表）。

4.4考虑机电末端空间整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装，电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。

4.5垂直面排列管道：热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。

管线综合布置要遵循的六大原则“管线综合布置技术”是在未施工前先根据所施工的图纸在计算机上进行图纸“预装配”，有条件的可以采用3D直观地反映出设计图纸上的问题，尤其是模拟出施工中各专业之间设备管线的位置冲突和标高重叠情况。

根据模拟结果，结合设计图纸中管线的规格尺寸、走向以及施工现场的实际情况进行综合考虑后，再对施工图纸进行深化，从而达到施工图纸深度。

管线综合布置要遵循以下六大原则：NO.1 小管让大管，越大越优先如空调通风管道、排风排烟管道、冷冻水主管道、冷却水管道等由于是大截面、大直径的管道，占据的空间较大，如发生局部返弯，施工难度大，施工成本大，应优先作布置。

NO.2 有压管道让无压管道如：生活污水排水管、粪便污水排水管、雨水排水管、冷凝水排水管等都是靠重力进行排水，因此，水平管段必须保持一定的坡度，这是排水顺利的充分必要条件。

有压管道主要指管道内的介质靠前、后端存在的压力差距来进行输送的。

所以有压管道与无压管道交叉时，有压管道应尽量避让无压管道。

NO.3 一般性管道让动力性管道由于动力性管道本身对于建筑功能的保证和影响范围都较大，为了保证整体的利益，一般性管道应避让动力性管道。

NO.4 强、弱电分开设置由于弱电线路，如：电信讯号、闭路电视、计算机网络和其它建筑智能线路等易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内。

NO.5 电气避让热水及蒸汽管道在热水管道、蒸汽管道的附近因为有辐射热量，电缆、电线的绝缘层不宜受热。

因此热水及蒸汽管道的四周不宜布置电气线路。

NO.6 同等情况下造价低让造价高的对于不属于以上几条的管线，如发生位置冲突应以那种管线改造所产生的成本低作为避让的依据。

建筑工程鲁班奖赏析建筑工程鲁班人交流每日精选，晚间发布寓学于乐，共同进步↓长按识别，加入联盟↓。

管线综合的原则1.总体原则在充分理解原设计意图的基础上，依照各专业的设计、施工规范，满足：集中布置、平行竖直、整齐美观；并遵循以下原则进行。

（1）尽量利用梁内空间原则绝大部分管道在安装时均为贴梁底走管，梁与梁之间存在很大的空间，尤其是当梁高很大时。

在管道十字交叉时，这些梁内空间可以被很好的利用起来。

在满足弯曲半径条件下，空调风管和有压水管均可以通过翻转到梁内空间的方法，避免与其他管道冲突，保持管路通畅，满足层高要求。

（2）先大后小原则即先布置管径较大的管线，后布置管径较小的管线，遇管线交叉时，应小管避让大管，因小管所占空间位置较小，造价相对较低且易于安装。

（3）强弱电分设的原则弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰，因此，强电线路与弱电线路不应敷设在同一个电缆槽内，并保留一定距离。

（4）电气桥架（封闭式母线）和管道的布置在同一高度时，水平分开布置；平行分层布置时，在同一垂直方向，电气桥架、封闭母线应位于热介质管道下方，其它管道上方；（5）垂直面管道排列原则一般情况下，热介质管道在上，冷介质在下；无腐蚀介质管道在上，腐蚀介质管道在下；气体介质管道在上，液体介质管道在下；保温管道在上，不保温管道在下；高压管道在上，低压管道在下；金属管道在上，非金属管道在下；不经常检修管道在上，经常检修的管道在下。

（6）管道最小间距的原则需综合考虑水管外壁、空调水管、空调风管保温层的厚度。

电气桥架、水管外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿构造墙需要90°拐弯风道及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时还需考虑无压管道的坡度。

不同专业管线间距离，尽量满足现场施工规范要求。

管线综合协调过程中根据实际情况综合布置，管间距离以方便安装、维修为原则。

2.设备管线综合布置的避让原则管线分层综合布置时，一般讲自上而下应为电管、风管、水管。

1、地下室给排水管线标高原则按照喷淋系统为,消火栓和给排水管道标高为,H为结构梁底标高,该标高为管中;
风管顶贴梁底安装,电气桥架、线槽顶为,H为结构梁底标高,
排水管标高按照图面标注安装;
当给排水专业、通风专业和电气专业各管线有竖向交叉又无法避让时,应遵循以下原则: 1给排水管线与给排水管线有竖向交叉时,有压管让无压管,小管让大管,压力管从重力管上部绕过,小管从大管上绕过;
2给排水管线与风管竖向交叉时,压力管道应从上绕过,重力管在通风专业协调设在风管上部;
3给排水管线与电气管竖向交叉时,给排水管线敷设在电气专业管线下方;
4给排水管线与空调水主干管竖向交叉时,给排水管上弯至空调水管上方;
5空调水主干管与电气桥架竖向交叉时,桥架上弯至空调水主管上方;
6空调水主干管与风管竖向交叉时,最大边长大于等于2000的,空调水管上弯至风管上方,最大边长小于2000的,风管上弯至水管上方;
7电气桥架与风管竖向交叉时,电气桥架上弯至风管上方;
所有管线应协调统筹布置,最终任何交叉管线最下方净高不得影响建筑使用功能,无法满足时应联系设计方修改调整;
当梁、通风管道、成排布置的管道、桥架等障碍物宽度大于时,其下放应增设喷头;。

管线综合布置的实施1.管线综合布置的实施：1.1原则1.1.1总体原则尽量利用xx空间。

绝大部分管道在安装时均为贴梁底走管，xx 之间存在很大的空间，尤其是当xx很大时。

在管道十字交叉时，这些xx空间可以被很好的利用起来。

在满足弯曲半径条件下，空调风管和有压水管均可以通过翻转到xx空间的方法，避免与其他管道冲突，保持路由通畅，满足层高要求。

1.1.2避让原则（1）有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。

无压管道内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所以无压管道要保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。

有压管道是在压力作用下克服沿程阻力沿一定方向流动。

一般来说，改变管道走向，交叉排布，绕道走管不会对其供水效果产生影响。

因此，当有压管道与无压管道相碰撞时，应首先考虑更改有压管道的路由。

（2）小管道避让大管道。

通常来说，大管道由于造价高、尺寸重量大等原因，一般不会做过多的翻转和移动。

应先确定大管道的位置，后布置小管道的位置。

在两者发生冲突时，应调整小管道，因为小管道造价低且所占空间小，易于更改路由和移动安装。

（3）冷水管道避让热水管道。

热水管道需要保温，造价较高，且保温后的管径较大。

另外，热水管道翻转过于频繁会导致集气。

因此在两者相遇时，一般调整冷水管道。

（4）附件少的管道避让附件多的管道。

安装多附件管道时要注意管道之间留出足够的空间（需考虑xx、阀门等附件所占的位置），这样有利于施工操作以及今后的检修、更换管件。

（5）临时管道避让永久管道。

xx管道避让原有管道；低压管道避让高压管道；空气管道避让水管道。

1.1.3垂直面排列管道原则热介质管道在上，冷介质在下；无腐蚀介质管道在上，腐蚀介质管道在下；气体介质管道在上，液体介质管道在下；保温管道在上，不保温管道在下；高压管道在上，低压管道在下；金属管道在上，非金属管道在下；不经常检修管道在上，经常检修的管道在下。

管线综合布置的一般原则(1)采用城市统一的坐标和标高系统。

(2)地下管线一般自建筑向道路中心线由近到远敷设。

其一般的顺序为：电讯管、缆一电力电缆一热力管线一煤气管线一给水管线一雨水管线一污水管线(3)为了便利管线综合和管理工作，对各种管线在市政道路下的位置，大中城市一般均有基本定位，各城市可以统一规定各类管线在道路上的方位。

如规定电力电缆、煤气、污水管线布置在道路的东侧或南侧；电讯、热力、给水、雨水管线布置在道路的西侧和北侧。

在作小区管线综合时，规划设计单位宜遵循当地的上述规定，并结合小区实际，统一合理地解决各类管线的位置。

这是小区工程管线综合的关键。

(4)各类地下管线在处理竖向位置时，由地面向下的顺序一般为：电讯管、缆一热力电缆一电力管线一煤气管线一给水管线一雨水管线一污水管线其中，要点是电讯管缆应在其他管线之上，而污水管线则应在其他管线的最下方。

(5)所有管线均应力求短捷，少转变、少交叉，尽量和道路平行或垂直敷设；当管线必须转弯敷设时，其转弯半径应符合有关规定。

(6)当几条管线交叉布置发生矛盾时，一般应以压力流管道避让重力流管道；小管径管道让大管径管道；技术要求低的管线让技术要求高的管线；新建管线让已建的永久管线。

(7)所有管线提倡直埋，除明沟排(雨)水外，一般不做地下管沟如电缆沟、暖气沟等：地下管线的上部覆土深度应符合地下管线最小覆土深度表(见表2 -3 - 21)的要求。

(8)各类管线之间及其与其他建筑、设施的最小水平、垂直间距应符合地下管线最小垂直挣距表(见表2-3 - 22)和地下管线交叉最小垂直净距表(见表2-3 - 23)的要求。

(9)为了方便旋工、检修和不影响交通，地下管线尽可能不要布置在交通频繁的机动车道下面，可优先考虑敷设在绿地或人行道下面，尤其是小口径给水管、煤气管、电力、电讯管缆。

其次，才考虑布置在非机动车道下面。

大管径的给水管、雨水管、污水管等较少检修的管道才可布置在机动车道下面。

BIM管线综合基础
1、管线综合布置的原则：
①满足深化设计施工规范；
②合理利用空间；
③满足施工和维护空间需求；
④满足装饰需求；
⑤保证结构安全。

2、管线综合一般排布原则：
①尽量安排喷淋管道贴梁安装，预留200mm空间，其余管线不占用喷淋的200mm空间；
②在平面上主风管不应与成排的主水管和桥架交叉；
③当水支管或电专业桥架与风管支管交叉处，可以采用风管从梁间上翻或在不影响净高的情况下风管下翻绕开；
④电专业桥架布置，尽可能利用平面空间，若出现与水管交叉的情况，应将电专业桥架排布在水管上层。

3、管线综合的一般步骤
①确定各类管线的大概标高和位置；
②调整电桥架，水管主管和风管的平面图位置以便综合考虑；
③根据局部管线冲突的情况对管线进行调整。

4、一般避让原则：
①小管让大管；
②利用梁间空隙；
③风水管交叉处，局部应风管下翻（风管管径小于320mm时）；
④所有管线避让自流管道；
⑤造价低的管道避让造价高的管道。

5、管线综合重点、难点部位：机房、竖井、公共走廊。

管线综合原则(参照三审要点)1、小管让大管2、有压管让无压管3、室内冷、热水管上、下平行敷设时，冷水管应在热水管下方4、给水管与排水管上、下平行敷设时，给水管应在排水管上方5、核查管道之间的间距，确保安装间距满足施工及检修要求6、重力流排水管的转向处宜做顺水连接，禁止逆水流方向连接。

7、冷凝水管管线禁止几字形翻弯8、空调供回水管，有条件可以上翻弯或采取其他措施的前提下，不应出现下翻弯。

且经历避免大面积的出现几字弯的情况。

9、冷凝水管，从风机盘管出口禁止上翻弯10、管道之间的间距及管道与墙的间距，确保安装间距（如：风管之间预留100mm的间距，贴梁预留50mm间距）11、大于1.2米的风管下方增设的喷淋头应设置到位，并确保不影响净高要求。

12、注意检查管道穿越楼梯间等疏散通道或立管位置是否影响疏散宽度等13、桥架排列是遵循强电桥架在上弱电桥架在下的原则（局部特殊情况除外）应敷设在易燃易爆气体管和热力管道的下方14、桥架尽量避免出现“几”字形翻弯（直角翻弯）15、桥架水管空间关系遵循桥架在上，水管在下的原则（局部特殊情况除外）配电等用电设备上方不得出现水管。

16、桥架间距要求:a.两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m，桥架距墙壁或柱边净距≥ 100mm；b.在吊顶内设置时，槽盖开启面应保持80mm的垂直净空，与其他专业之间的距离最好保持在≥100mm17、在有条件的情况下需多考虑设备检修、设备运输、设备吊装、18、安装在吊顶内暖通设备末端，应设置在梁窝内，不应吊装在梁下19、风管应在梁窝内完成交叉上下翻，不应在梁下交叉20、位于吊顶上方的管线需与吊顶保持至少100mm的间隙，以便安装支管。

21、管线沿路由方向尽量平行排布（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。

机电专业常规管线综合排布原则个人为大家总结一些常规管线综合排布中用到的最常用、最基础的知识，为大家在专业上简单扫一扫盲！综合排布定义及目的管线综合排布是将构筑物中的暖通（防排烟风管，通风空调风管）给排水（给水管，排水管及消防水管）电气（强、弱电桥架）等管线进行合理排布，使之在满足使用功能的前提下，达到减小管线占用构筑物预留空间，满足大空间、走廊灯净高要求，并且方便安装，易于调试检修的目的。

综合排布避让原则01大管优先因为小管道造价低易安装；而大截面、大直径的管道，如空调通风管道、排水管道、排烟管道等占据的空间较大，在平面图中先作布置。

2临时管线避让长久管线临时管线由于使用需要，在正常运维中往往会被拆除，所占空间受到极大程度的浪费，所以将其使用空间让给永久使用管线最为合理。

3有压让无压无压管道，如生活污水管、废水管、雨水管、冷凝水管都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水充分条件，所以在与有压管道交叉时，有压管道应避让。

4金属管避让非金属管因为金属管较容易弯曲、切割和连接。

5电气避热避水水管的垂直下方不宜布置电气管线，另外在热水管道上方也不宜布置电气管线。

6消防水管避让冷冻水管（同管径）因为冷冻水管有保温，有利于工艺和造价。

7低压管避让高压管因为高压管造价高。

8强弱电分设由于弱电线路如电信、有线电视、计算机网络和其它建筑智能化线路易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内，而且桥架间留一定距离。

9附件少的管道避让附件多的管道这样有利于施工和检修，更换管件。

各种管线在同一处布置时，还应尽可能做到呈直线、互相平行、不交错，还要考虑预留出安装、维修更换的操作距离、设置支吊架的空间等。

10冷水管让热水管因热水管如果连续调整标高，易造成积气等。

综合排布思路01间距原则首先对单专业进行整体把控，管线水平排布，做到单专业管线与管线之间减少交叉碰撞，整齐美观的效果。

水暖电管线综合排布规则1 管线综合标准1.1总则1.1.1大管优先，小管让大管。

1.1.2有压管让无压管。

1.1.3低压管避让高压管。

1.1.4常温管让高温、低温管。

1.1.5可弯管线让不可弯管线、分支管线让主干管线。

1.1.6附件少管线避让附件多管线。

1.1.7电气管线进热避水，在热水管线、蒸气管线上方及水管垂直下方不宜部署电气线路。

1.1.8安装、维修空间≥500mm。

1.1.9预留管廊内柜机、风机盘管等设备拆装距离。

1.1.10管廊内吊顶标高以上预留250mm装修空间。

1.1.11租赁线以外400mm距离内尽可能不要部署管线，用作检修空间。

1.1.12管廊内靠近中庭一侧预留卷帘门位，。

1.1.13各防火分区处，卷帘门上方预留管线经过空间，如空间不足，选择绕行。

1.2机电各专业细则1.2.1给排水专业1.2.1.1管线要尽可能少设置弯头。

1.2.1.2给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽可能支撑在大口径管路上方或吊挂在大管路下面。

1.2.1.3冷热水管（垂直）净距15cm,且水平高度一致，偏差不得超出5mm（其中对卫生间淋浴及浴缸龙头严格实施该标准进行检验，其它部位能够放宽至1cm）。

1.2.1.4除设计提升泵外，带坡度无压水管绝对不能上翻。

1.2.1.5给水引入管和排水排出管水平净距不得小于1m.室内给水和排水管道平行敷设时，两管之间最小净间距不得小于0.5m;交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，若给水管必需铺设在排水管下方时，给水管应加套管，⑦长度不得小于排水管径3倍。

1.2.1.6各专业水管尽可能平行敷设，最多出现两层上下敷设。

1.2.1.7喷淋管尽可能选在下方安装，和吊顶间距保持最少100mm。

（无吊顶区域貌似尽可能走上方好点，因为通畅是上喷）1.2.1.8污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其它管线避让重力管线。

机电管线综合图实施细则1设计依据机电综合图应参照以下内容进行综合：1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更1.2相关设计、施工规范，行业标准以及标准图集2机电管线综合要求2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

2.2综合排布内容：（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（2）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

弥补原设计不足，减少因此造成的各种损失。

（3）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

3机电综合图工作流程通过4管线综合排布原则4.1总体原则：风管布置在上方（当有重力排水时,通风必须让重力排水管道），电管、桥架和水管在同一高度时候，水平分开布置；在同一垂直方向时，电管、桥架在上，水管在下进行布置。

综合协调，利用可用的空间。

4.2避让原则：⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。

施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。

4.3管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。

电气桥架、水管，外壁距墙的距离，最小有100mm 的距离，直管段风管距墙距离最小150mm，沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。

不同专业管线间距离，尽量满足施工规范要求（见附表）。

4.4考虑机电末端空间整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装，电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。

4.5垂直面排列管道：热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。

机电管线综合图实施细则1 设计依据机电综合图应参照以下内容进行综合：1.1建筑、结构、装修、机电各专业施工图纸以及相关的技术变更 1.2相关设计、施工规范，行业标准以及标准图集 2 机电管线综合要求2.1综合排布目的：合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

2.2综合排布内容：（1）综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（2）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

弥补原设计不足，减少因此造成的各种损失。

（3）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

3 机电综合图工作流程4 4.1总体原则：度用可用的空间。

4.2避让原则：装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。

4.3管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。

电气桥架、水管，外壁距墙的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿结构墙需90度拐弯风管及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。

不同专业管线间距离，尽量满足施工规范要求（见附表）。

4.4考虑机电末端空间整个管线的布置过程中考虑到以后灯具、烟感探头、喷洒头等的安装，电气桥架安装后放线的操作空间及以后的维修空间，电缆布置的弯曲半径不小于电缆直径的15倍。

4.5垂直面排列管道：热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线布置基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。

管线综合布置的实施1.管线综合布置的实施：1.1原则1.1.1总体原则尽量利用梁内空间。

绝大部分管道在安装时均为贴梁底走管，梁与梁之间存在很大的空间，尤其是当梁高很大时。

在管道十字交叉时，这些梁内空间可以被很好的利用起来。

在满足弯曲半径条件下，空调风管和有压水管均可以通过翻转到梁内空间的方法，避免与其他管道冲突，保持路由通畅，满足层高要求。

1.1.2避让原则（1）有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。

无压管道内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所以无压管道要保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。

有压管道是在压力作用下克服沿程阻力沿一定方向流动。

一般来说，改变管道走向，交叉排布，绕道走管不会对其供水效果产生影响。

因此，当有压管道与无压管道相碰撞时，应首先考虑更改有压管道的路由。

（2）小管道避让大管道。

通常来说，大管道由于造价高、尺寸重量大等原因，一般不会做过多的翻转和移动。

应先确定大管道的位置，后布置小管道的位置。

在两者发生冲突时，应调整小管道，因为小管道造价低且所占空间小，易于更改路由和移动安装。

（3）冷水管道避让热水管道。

热水管道需要保温，造价较高，且保温后的管径较大。

另外，热水管道翻转过于频繁会导致集气。

因此在两者相遇时，一般调整冷水管道。

（4）附件少的管道避让附件多的管道。

安装多附件管道时要注意管道之间留出足够的空间（需考虑法兰、阀门等附件所占的位置），这样有利于施工操作以及今后的检修、更换管件。

（5）临时管道避让永久管道。

新建管道避让原有管道；低压管道避让高压管道；空气管道避让水管道。

1.1.3垂直面排列管道原则热介质管道在上，冷介质在下；无腐蚀介质管道在上，腐蚀介质管道在下；气体介质管道在上，液体介质管道在下；保温管道在上，不保温管道在下；高压管道在上，低压管道在下；金属管道在上，非金属管道在下；不经常检修管道在上，经常检修的管道在下。
