管线综合排布原则改

住宅地下车库机电管线综合排布原则1、总的原则：小让大，有压让无压，无坡度要求让有坡度要求。

风管为主，桥架次之，水管为辅，各种管线优先水平紧凑布置，无条件需上下排布时，遵循风上电中水下的原则布置。

2、车库内的通风排烟风管、消防干管、自喷干管、采暖干管及电气桥架等尽可能的布置在车位上方，并且贴墙或者是柱冒边缘布置，以便保证车道的净高要求。

3、通风、排烟风管及消防给水管要贴梁底（梁柱结构）或板底（大板结构）敷设。

桥架遇梁贴梁底，过梁后上返与顶板预留桥架高度+50mm距离。

4、排烟风管的高度控制在400mm高以内，排烟风速尽可能控制在19m/s 左右，风管宽高比可以控制在8：1，以保证风管尺寸经济合理。

排烟风口的排烟距离控制在25-30米，以便尽可能的缩短排烟风管的长度。

5、若暗走道需要排烟，通过调整排烟风机房或者排烟竖井的位置，走廊内尽量不走排烟风管。

若建筑条件限制必须布置在走道内时，按第11条原则布置。

6、排烟风口首选不占用层高空间的单层百叶，若消防强制要求选择常闭多叶排烟口，要在风管侧面安装，禁止下装占用层高。

7、主要干管管道及桥架要注明标高，管线密集处要出纵断。

要求设计院与总包单位均出具管线综合及纵断图。

8、能设置在夹层或者屋顶等公共区域的管线及设备，严禁设置在商铺及储藏室内。

9、设备及电气管线尽可能地集中合理布置，电气桥架和水管及风管的水平及垂直净距≤100mm，设备管道之间的净距≤50mm。

商铺内的自喷消防采暖干管应在隔墙或外墙处贴梁底安装。

10、合理安排安装施工顺序，本着风道—桥架—重力流管道（雨污水管）--有坡度要求管道（采暖、空调管及冷凝水管）--无坡度要求管道（消防、给水管、电气桥架）的工序进行。

11、风管、消防干管及电气桥架必需布置于商铺内时，要紧靠墙体并梁底敷设，便于后期局部吊顶，不得影响商铺主空间吊顶及视觉效果。

12、管线应尽量避免直接穿越防火卷帘及挡烟垂壁，当无法避免时，可采取在防火卷帘两侧加建筑隔墙用于管线敷设等措施。

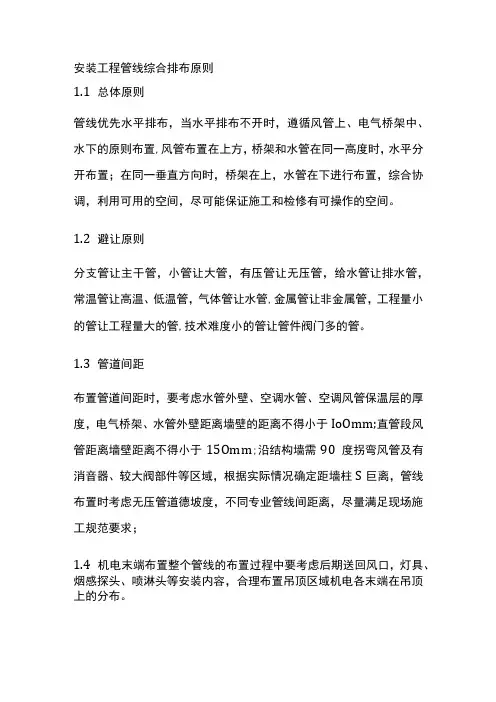

安装工程管线综合排布原则1.1总体原则管线优先水平排布，当水平排布不开时，遵循风管上、电气桥架中、水下的原则布置,风管布置在上方，桥架和水管在同一高度时，水平分开布置；在同一垂直方向时，桥架在上，水管在下进行布置，综合协调，利用可用的空间，尽可能保证施工和检修有可操作的空间。

1.2避让原则分支管让主干管，小管让大管，有压管让无压管，给水管让排水管，常温管让高温、低温管，气体管让水管,金属管让非金属管，工程量小的管让工程量大的管,技术难度小的管让管件阀门多的管。

1.3管道间距布置管道间距时，要考虑水管外壁、空调水管、空调风管保温层的厚度，电气桥架、水管外壁距离墙壁的距离不得小于IoOmm;直管段风管距离墙壁距离不得小于15Omm;沿结构墙需90度拐弯风管及有消音器、较大阀部件等区域，根据实际情况确定距墙柱S巨离，管线布置时考虑无压管道德坡度，不同专业管线间距离，尽量满足现场施工规范要求；1.4机电末端布置整个管线的布置过程中要考虑后期送回风口，灯具、烟感探头、喷淋头等安装内容，合理布置吊顶区域机电各末端在吊顶上的分布。

1.5垂直排布原则保温管在上，非保温管道在下，热介质管道在上，冷介质管道在下，气体介质管道在上，液体介质管道在下，高温管道在上，低温管道在下，金属管道在上，非金属管道在下，不经常检修的管道在上，经常检修的管道在下。

1.6合理优化1若走道需要排烟，通过调整排烟风机房或者排烟竖井的位置,走廊内尽量不走排烟风管。

2车库内的通风排烟风管、消防干管、自喷干管、采暖干管及电气桥架尽可能地布置在车位上方，并且贴墙或者是柱边缘布置,以便保证车道的净高要求。

3能设置在夹层或者屋顶等公共区域的管线及设备,严禁设置在房间及储藏间内。

4设备及电气管线尽可能地集中合理布置,电气桥架和水管及风管的水平及垂直净距≤100mm;设备管道之间的净距≤50mm05风管、消防干管及电气桥架必需布置于房间时，要紧靠墙体并梁底敷设,便于后期局部吊顶,影响商铺主空间吊顶及视觉效果。

1、管道间距要求结合碰撞报告，优化管道碰撞，合理排布管道间距。

间距要求：外保温严格按照设计说明要求添加，以下所有管道间距为管道净距管道距墙最小50~100mm,管道之间最小间距控制在150I mn左右。

强弱电桥架间距宜控制在30Onlnl,强电与强电之间不能小于300mm。

电缆桥架与水管之间最小150Inmo电缆桥架与风管之间最小为150mm。

风管与水管之间最小为150mm o2.管综优化原则2.1电缆桥架翻弯处坡度应为30度或45度，强电桥架最大不超过45度，弱电桥架原则上不超过45度，特殊情况可翻60度。

2.2管道变径必须在三通的位置。

2.3支管管间距宜一致。

控制在50mmTooninl之间。

3.4电缆桥架上方不允许有同方向的水管。

2.5按照排布原则且电缆桥架在上，水管中间，风管在下进行排布，可以水平排布的以水平排布优先。

（参考）2.6电缆桥架距梁底高度为50-100mnio2.7需注意挡烟垂壁部分管道路由排布（挡烟垂壁地下室顶板下设置，应不低于500MMr⅛）2.8管线综合前应考虑立管定位，及设备基础定位。

（基础定位严禁工程师私自挪动）2.9排烟管道禁止向下进行翻弯。

避让原则：⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。

施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。

热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线排布基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。

机电专业常规管线综合排布原则个人为大家总结一些常规管线综合排布中用到的最常用、最基础的知识，为大家在专业上简单扫一扫盲！综合排布定义及目的管线综合排布是将构筑物中的暖通（防排烟风管，通风空调风管）给排水（给水管，排水管及消防水管）电气（强、弱电桥架）等管线进行合理排布，使之在满足使用功能的前提下，达到减小管线占用构筑物预留空间，满足大空间、走廊灯净高要求，并且方便安装，易于调试检修的目的。

综合排布避让原则01大管优先因为小管道造价低易安装；而大截面、大直径的管道，如空调通风管道、排水管道、排烟管道等占据的空间较大，在平面图中先作布置。

2临时管线避让长久管线临时管线由于使用需要，在正常运维中往往会被拆除，所占空间受到极大程度的浪费，所以将其使用空间让给永久使用管线最为合理。

3有压让无压无压管道，如生活污水管、废水管、雨水管、冷凝水管都是靠重力排水，因此，水平管段必须保持一定的坡度，是顺利排水充分条件，所以在与有压管道交叉时，有压管道应避让。

4金属管避让非金属管因为金属管较容易弯曲、切割和连接。

5电气避热避水水管的垂直下方不宜布置电气管线，另外在热水管道上方也不宜布置电气管线。

6消防水管避让冷冻水管（同管径）因为冷冻水管有保温，有利于工艺和造价。

7低压管避让高压管因为高压管造价高。

8强弱电分设由于弱电线路如电信、有线电视、计算机网络和其它建筑智能化线路易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内，而且桥架间留一定距离。

9附件少的管道避让附件多的管道这样有利于施工和检修，更换管件。

各种管线在同一处布置时，还应尽可能做到呈直线、互相平行、不交错，还要考虑预留出安装、维修更换的操作距离、设置支吊架的空间等。

10冷水管让热水管因热水管如果连续调整标高，易造成积气等。

综合排布思路01间距原则首先对单专业进行整体把控，管线水平排布，做到单专业管线与管线之间减少交叉碰撞，整齐美观的效果。

管综1.现场预留洞口已经做好,以已经做好的预留洞口为主,先做其他区域的管综,到预留洞口处可以扣弯,用弯通等连接过去.2.涉及到坡度的由调整管综人员调整坡度,卫生间管道与现场沟通确定是否调整.3.调整管综时给排水、消防管道阀门不考虑，暖通阀门需要考虑。

二、综合排布准备管综1、熟悉一二次结构的图形。

（要求会看土建的梁板柱图纸）了解土建结构图形的几个要点：1）结构标高与层高2）每层平均梁标高3）潜污井坑泵位置4）土建后浇带位置5）夹层图形所在区域6）土建装饰标高线线区域7）每层每块区域升降板标高2、土建主体模型核查3、熟悉机电图纸设计规范要求三、综合排布方案原则1、坚持小管让大管、有压让无压、排水管优先的原则在管线平衡中牵涉的相关管道常见的有空调供回水管、给水管、排水管、风管、电气管线，电气桥架，送气管等，在管线平衡过程中，要综合考虑管线特点和功能，坚持小管让大管、有压让无压、排水管优先的原则，同时尽量考虑桥架在水管上面，在这个原则基础上首先要考虑对设计的优化2、各专业管线综合考虑支架共用的原则在大型工程的施工过程中，往往涉及的专业众多，作为总包单位在综合排布过程中，综合考虑各专业管线排布，坚持节约资源，支架共用的原则，减少支架的数量，增加工程的整体效果3、设备机房的管线排布应突出简洁和美观4、管线平衡过程中注意关键部位及部件的维修与维护空间管线综合排布过程中一定要注意留给阀门和吊顶内设备足够的维修和维护空间，不仅要保证留给人员能够进行维修的空间，还要考虑部件拆卸方便。

四、综合排布方法1、各专业模型合并在此操作过程要注意两点问题：1）各专业输出文件坐标基点位置要一致2）核对土建与安装的楼层标高差异性安装、土建模型层高不一致，合并时，土建层高会自动换算到安装里。

2、剖切断面图或手动绘制断面图在走道比较狭小空间又有吊顶标高范围，走道东西太多，往往在调整时没有思路，这时可以利用鲁班剖面图功能，把走道断面剖切出来或手动绘制走道断面。

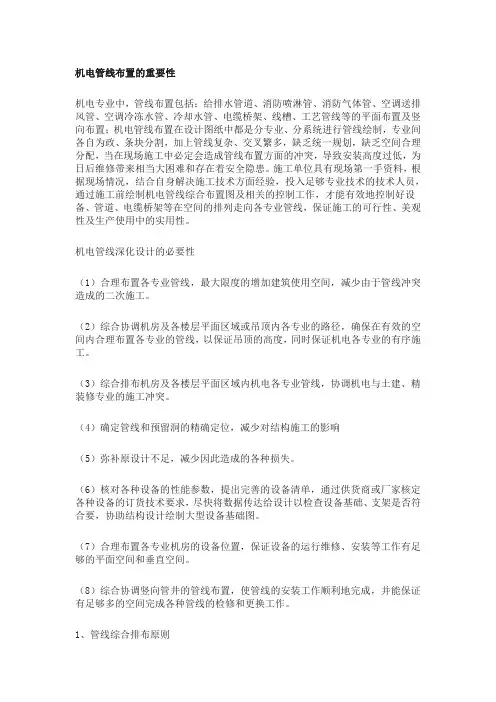

机电管线布置的重要性机电专业中，管线布置包括：给排水管道、消防喷淋管、消防气体管、空调送排风管、空调冷冻水管、冷却水管、电缆桥架、线槽、工艺管线等的平面布置及竖向布置；机电管线布置在设计图纸中都是分专业、分系统进行管线绘制，专业间各自为政、条块分割，加上管线复杂、交叉繁多，缺乏统一规划，缺乏空间合理分配，当在现场施工中必定会造成管线布置方面的冲突，导致安装高度过低，为日后维修带来相当大困难和存在着安全隐患。

施工单位具有现场第一手资料，根据现场情况，结合自身解决施工技术方面经验，投入足够专业技术的技术人员，通过施工前绘制机电管线综合布置图及相关的控制工作，才能有效地控制好设备、管道、电缆桥架等在空间的排列走向各专业管线，保证施工的可行性、美观性及生产使用中的实用性。

机电管线深化设计的必要性（1）合理布置各专业管线，最大限度的增加建筑使用空间，减少由于管线冲突造成的二次施工。

（2）综合协调机房及各楼层平面区域或吊顶内各专业的路径，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（3）综合排布机房及各楼层平面区域内机电各专业管线，协调机电与土建、精装修专业的施工冲突。

（4）确定管线和预留洞的精确定位，减少对结构施工的影响（5）弥补原设计不足，减少因此造成的各种损失。

（6）核对各种设备的性能参数，提出完善的设备清单，通过供货商或厂家核定各种设备的订货技术要求，尽快将数据传达给设计以检查设备基础、支架是否符合要，协助结构设计绘制大型设备基础图。

（7）合理布置各专业机房的设备位置，保证设备的运行维修、安装等工作有足够的平面空间和垂直空间。

（8）综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。

1、管线综合排布原则1.总体原则：风管布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。

一、管线综合原则1总原则1.1 大管优先，小管让大管；1.2 有压管让无压管；1.3 低压管避让高压管；1.4 常温管让高温、低温管；1.5 可弯管线让不可弯管线、分支管线让主干管线；1.6 附件少的管线避让附件多的管线，安装、维修空间≥500mm;1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路；1.8 当各专业管道不存在大面积重叠时（如汽车库等）：水管和桥架布置在上层，风管布置在下层；如果同时有重力水管道，则风管布置在最上层，水管和桥架布置在下层;1.9 当各专业管道存在大面积重叠时(如走道、核心筒等)，由上到下各专业管线布置顺序为：不需要开设风口的通风管道、需要开设风口的通风管道、桥架、水管；1.10 综合管线间距最小值要求：2结构专业2.1结构平面上已经标注为后浇板的区域，若在此区域内留洞，则不另外表示；2.2结构平面中，一般对于尺寸小于300x300的洞口，不另外表示；2.3 对于人防区域顶板上留洞，无论洞口大小，均需要结构专业确认,并在结构图上表示;2.4 设备管道如果需要穿梁，则开洞尺寸必须小于1/3梁高度，而且小于250。

开洞位置位于梁高度的中心处。

在平面的位置，位于梁跨中的1/3处。

穿梁定位需要经过结构专业确认，并同时在结构图上表示；2.5 在剪力墙上穿洞时,一般对于尺寸小于300x300的洞口，不另外表示。

但设备专业留洞，需要注意留在墙的中心位置，不要靠近墙端或者拐角处，避免碰到暗柱。

现场在墙上留洞时，如果发现洞口碰暗柱情况，需要通知结构专业进行处理；2.6 在连梁上穿洞时，则开洞尺寸必须小于1/3梁高度，而且小于800；2.7 结构不表示的小洞口，其他专业一定要表示清楚，并确认无误后方可施工；2.8 结构楼板上，柱帽范围不可穿洞。

3水专业3.1 管线要尽量少设置弯头；3.2 给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面；3.3 除设计提升泵外，带坡度的无压水管绝对不能上翻;3.4 给水引入管与排水排出管的水平净距离不得小于1m。

管线综合排布规则管线综合排布规则管线综合标准1.1 总则1.1.1 大管优先，小管让大管。

1.1.2 有压管让无压管。

1.1.3 低压管避让高压管。

1.1.4 常温管让高温、低温管。

1.1.5 可弯管线让不可弯管线，分支管线让主干管线。

1.1.6 附件少的管线避让附件多的管线。

1.1.7 电气管线避热避水，在热水管线、蒸气管线上方及水管的垂直下方不宜布置电气线路。

1.1.8 安装、维修空间应不小于500mm。

1.1.9 预留管廊内柜机、风机盘管等设备的拆装距离。

1.1.10 管廊内吊顶标高以上预留250mm的装修空间。

1.1.11 租赁线以外400mm距离内尽可能不要布置管线，用作检修空间。

1.1.12 管廊内靠近中庭一侧预留卷帘门位置。

1.1.13 各防火分区处，卷帘门上方预留管线通过的空间，如空间不足，选择绕行。

1.2 机电各专业细则1.2.1 给排水专业1.2.1.1 管线要尽量少设置弯头。

1.2.1.2 给水管线在上，排水管线在下。

保温管道在上，不保温管道在下，小口径管路应尽量支撑在大口径管路上方或吊挂在大管路下面。

1.2.1.3 冷热水管（垂直）净距15cm，且水平高度一致，偏差不得超过5mm（其中对卫生间淋浴及浴缸龙头严格执行该标准进行检查，其余部位的可以放宽至1cm）。

1.2.1.4 除设计提升泵外，带坡度的无压水管绝对不能上翻。

1.2.1.5 给水引入管与排水排出管的水平净距离不得小于1m。

室内给水与排水管道平行敷设时，两管之间的最小净间距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。

给水管应铺设在排水管上面，若给水管必须铺设在排水管的下方时，给水管应加套管，其长度不得小于排水管径的3倍。

1.2.1.6 喷淋管尽量选在下方安装，与吊顶间距保持至少100mm。

（无吊顶区域可尽量走上方）1.2.1.7 各专业水管尽量平行敷设，最多出现两层上下敷设。

1.2.1.8 污排、雨排、废水排水等自然（即重力）排水管线不应上翻，其他管线避让重力管线。

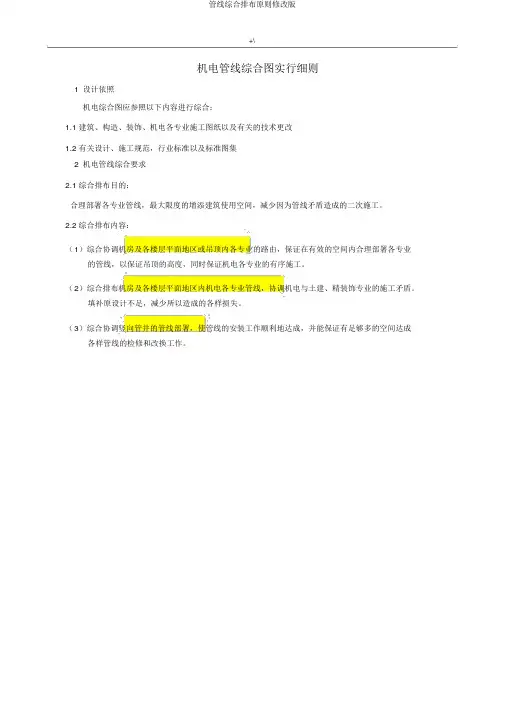

+\机电管线综合图实行细则1设计依照机电综合图应参照以下内容进行综合：1.1 建筑、构造、装饰、机电各专业施工图纸以及有关的技术更改1.2 有关设计、施工规范，行业标准以及标准图集2机电管线综合要求2.1 综合排布目的：合理部署各专业管线，最大限度的增添建筑使用空间，减少因为管线矛盾造成的二次施工。

2.2 综合排布内容：（1）综合协调机房及各楼层平面地区或吊顶内各专业的路由，保证在有效的空间内合理部署各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。

（2）综合排布机房及各楼层平面地区内机电各专业管线，协调机电与土建、精装饰专业的施工矛盾。

填补原设计不足，减少所以造成的各样损失。

（3）综合协调竖向管井的管线部署，使管线的安装工作顺利地达成，并能保证有足够多的空间达成各样管线的检修和改换工作。

+\3机电综合图工作流程图纸、技术资料采集图纸会审问题提出设计院专业图纸办理运用 BIM 技术画图进行管线碰撞综合协调图 ---- 平面综合协调图----剖面综合协调图达成各专业会签图纸改正未经过图纸送审通过图纸下发、存档+\4管线综合排布原则4.1 整体原则：风管部署在上方（当有重力排水时 , 通风一定让重力排水管道），电管、桥架和水管在同一高度时候，水均分开部署；在同一垂直方向时，电管、桥架在上，水管在下进行部署。

综合协调，利用可用的空间。

4.2 躲让原则：⑴有压管让无压管，水管让风管，小管线让大管线，施工简单的躲让施工难度大的。

施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装基层水管。

4.3 管道间距考虑到水管外壁，空调水管、空调风管保温层的厚度。

电气桥架、水管，外壁距墙的距离，最小有 100mm 的距离，直管段风管距墙距离最小 150mm，沿构造墙需 90 度拐弯风管及有消声器、较大阀零件等地区，依据实质状况确立距墙柱距离，管线部署时考虑无压管道的坡度。

管线综合优化的目的和原则随着社会进步，人们对建筑的安全性、智能化、舒适性和节能提出了更高的要求，促使机电系统繁多，管线种类也很复杂，而机电管线安装空间也越来越紧张。

为了达到合理布置管线的目的，传统使用二维软件（如CAD）绘制机电综合图纸，并辅以局部的剖面图的方式来解决机电管线综合的问题。

由于传统的管线综合存在先天的局限性，不能完全保证其管线布局的合理性。

采用目前的BIM 技术，可以大幅度提高管线综合的效率。

既然用BIM技术来做管线优化，首先第一步需要了解管线优化的目的：1、综合管线初步定位2、保证阀门及附件的安装空间3、综合管线整体布局协调合理4、保证合理的操作与检修空间然后需要了解优化的具体原则：原则一：1.1 自上而下一般顺序应为电→风、水。

1.2 管线发生冲突需要调整时，以不增加工程量为原则……1.3 对已有一次结构预留孔洞的管线，应尽量减少位置的移动。

1.4 与设备连接的管线，应减少位置的水平及标高位移。

1.5 布置时考虑预留检修及二次施工的空间，尽量将管线提高，与吊顶间留出尽量多的空间。

1.6 在保证满足设计和使用功能的前提下，管道、管线尽量暗装于管道井、电井内、管廊内、吊顶内。

1.7 要求明装的尽可能的将管线沿墙、梁、柱走向敷设，最好是成排、分层敷设布置。

原则二2.1 小管让大管：小管绕弯容易，且造价低。

2.2 分支管让主干管：分支管一般管径较小，避让理由见第1条，另外还有一点，分支管的影响范围和重要性不如主干管。

2.3 有压管让无压管（压力流管让重力流管）：无压管（或重力流管）改变坡度和流向，对流动影响较大。

2.4 可弯管让不能弯的管。

2.5 低压管让高压管：高压管造价高，且强度要求也高。

2.6 气体管让水管：水流动的动力消耗大。

2.7 金属管让非金属管：金属管易弯曲、切割和连接。

2.8 一般管道让通风管：通风管道体积大，绕弯困难。

2.9 阀件小的让阀件多的：考虑安装、操作、维护等因素。
