贴片元件封装大小对比图

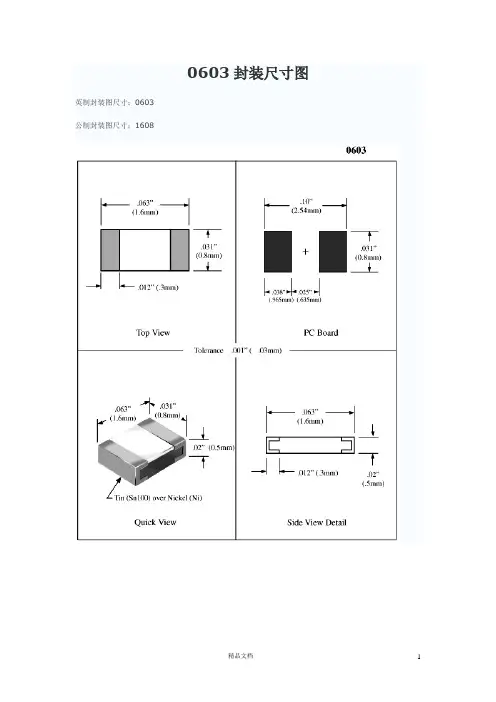

0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16V表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)7343 7227“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么？普通电解画白道子的一端是‘负’极啊？再或者它应该和贴片二极管一样吧？二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧？于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

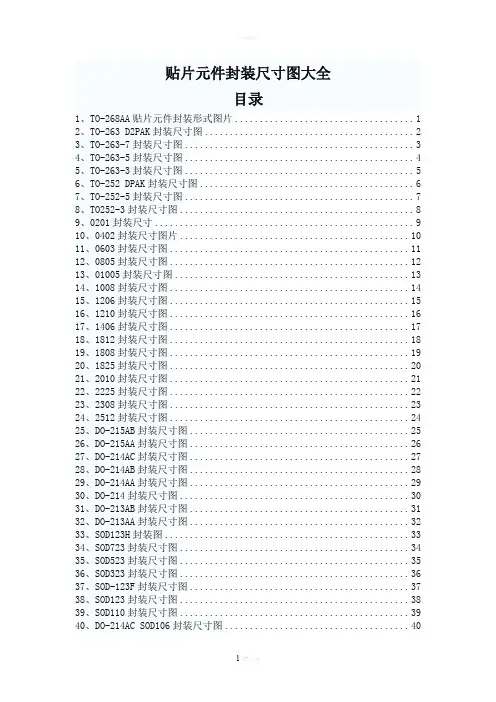

贴片元件封装尺寸图大全目录1、TO-268AA贴片元件封装形式图片 (1)2、TO-263 D2PAK封装尺寸图 (2)3、TO-263-7封装尺寸图 (3)4、TO-263-5封装尺寸图 (4)5、TO-263-3封装尺寸图 (5)6、TO-252 DPAK封装尺寸图 (6)7、TO-252-5封装尺寸图 (7)8、TO252-3封装尺寸图 (8)9、0201封装尺寸 (9)10、0402封装尺寸图片 (10)11、0603封装尺寸图 (11)12、0805封装尺寸图 (12)13、01005封装尺寸图 (13)14、1008封装尺寸图 (14)15、1206封装尺寸图 (15)16、1210封装尺寸图 (16)17、1406封装尺寸图 (17)18、1812封装尺寸图 (18)19、1808封装尺寸图 (19)20、1825封装尺寸图 (20)21、2010封装尺寸图 (21)22、2225封装尺寸图 (22)23、2308封装尺寸图 (23)24、2512封装尺寸图 (24)25、DO-215AB封装尺寸图 (25)26、DO-215AA封装尺寸图 (26)27、DO-214AC封装尺寸图 (27)28、DO-214AB封装尺寸图 (28)29、DO-214AA封装尺寸图 (29)30、DO-214封装尺寸图 (30)31、DO-213AB封装尺寸图 (31)32、DO-213AA封装尺寸图 (32)33、SOD123H封装图 (33)34、SOD723封装尺寸图 (34)35、SOD523封装尺寸图 (35)36、SOD323封装尺寸图 (36)37、SOD-123F封装尺寸图 (37)38、SOD123封装尺寸图 (38)39、SOD110封装尺寸图 (39)40、DO-214AC SOD106封装尺寸图 (40)41、D-7343封装尺寸图 (41)42、C-6032封装尺寸图 (42)43、B-3528封装尺寸图 (43)44、A-3216封装尺寸图 (44)45、SOT883封装尺寸图 (45)46、SOT753封装尺寸图 (46)47、SOT666封装尺寸图 (47)48、SOT663封装尺寸图 (48)49、SOT552-1封装尺寸图 (49)50、1SOT523封装尺寸图 (50)51、SOT505-1封装尺寸图 (51)52、SOT490-SC89封装尺寸图 (52)53、SOT457 SC74封装尺寸图 (53)54、SOT428封装尺寸图 (54)55、SOT416/SC75封装尺寸图 (55)56、SOT663 SMD封装尺寸图 (56)57、SOT363 SC706L封装尺寸图 (57)58、SOT353/sc70 5L封装尺寸图 (58)59、SOT346/SC59封装尺寸图 (59)60、SOT343 SMD封装尺寸图 (60)61、SOT323/SC70-3 SMD封装尺寸图 (61)62、SOT233 SMD封装尺寸图 (62)63、SOT-223/TO-261AA SMD封装尺寸图 (63)64、SOT89/TO243AA SC62 SMD封装尺寸图 (64)65、SOT23-8封装尺寸图 (65)66、SOT23-6封装尺寸图 (66)67、SOT23-5封装尺寸图 (67)68、SOT23封装尺寸图 (68)69、SOT143/TO253 SMD封装尺寸图 (69)1、TO-268AA贴片元件封装形式图片2、TO-263 D2PAK封装尺寸图3、TO-263-7封装尺寸6、TO-252 DPAK封装尺寸图7、TO-252-5封装尺寸图8、TO252-3封装尺寸图25、DO-215AB封装尺寸图26、DO-215AA封装尺寸图27、DO-214AC封装尺寸图30、DO-214封装尺寸图33、SOD123H封装图34、SOD723封装尺寸图37、SOD-123F封装尺寸图40、DO-214AC SOD106封装尺寸图。

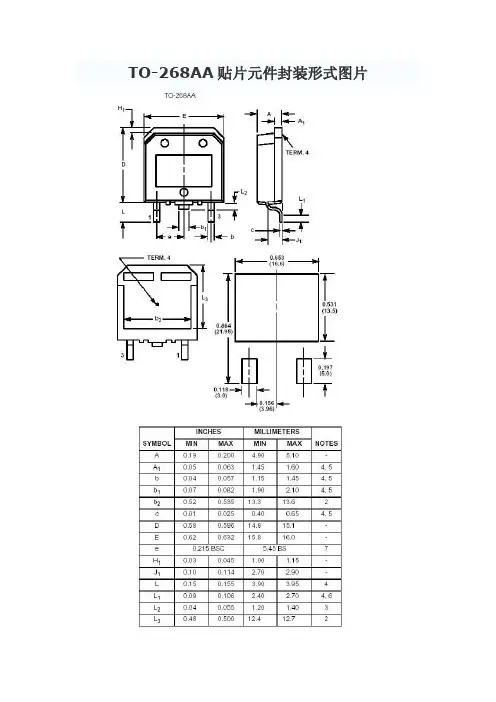

TO-268AA贴片元件封装形式图片
TO-263 D2PAK封装尺寸图
TO-252 DPAK封装尺寸图
0201封装尺寸
0402封装尺寸图片
0603封装尺寸图
0805封装尺寸图
01005封装尺寸图
1008封装尺寸图
1206封装尺寸图
1210封装尺寸图
1406封装尺寸图
1812封装尺寸图
1808封装尺寸图
1825封装尺寸图
2010封装尺寸图
2225封装尺寸图
2308封装尺寸图
2512封装尺寸图
DO-215AB封装尺寸图
DO-215AA封装尺寸图
DO-214AC封装尺寸图
DO-214AB封装尺寸图
DO-214AA封装尺寸图
DO-214封装尺寸图
DO-213AB封装尺寸图
D O-213AA封装尺寸图
SOD123H封装图
SOD723封装尺寸图
SOD523封装尺寸图
SOD323封装尺寸图
SOD-123F封装尺寸图
SOD123封装尺寸图
SOD110封装尺寸图
DO-214AC SOD106封装尺寸图
D-7343封装尺寸图
C-6032封装尺寸图
B-3528封装尺寸图
A-3216封装尺寸图
SOT883封装尺寸图
SOT753封装尺寸图
SOT666封装尺寸图
SOT663封装尺寸图
SOT552-1封装尺寸图
1SOT523封装尺寸图
SOT505-1封装尺寸图
SOT490-SC89封装尺寸图
SOT457 SC74封装尺寸图
SOT428封装尺寸图。

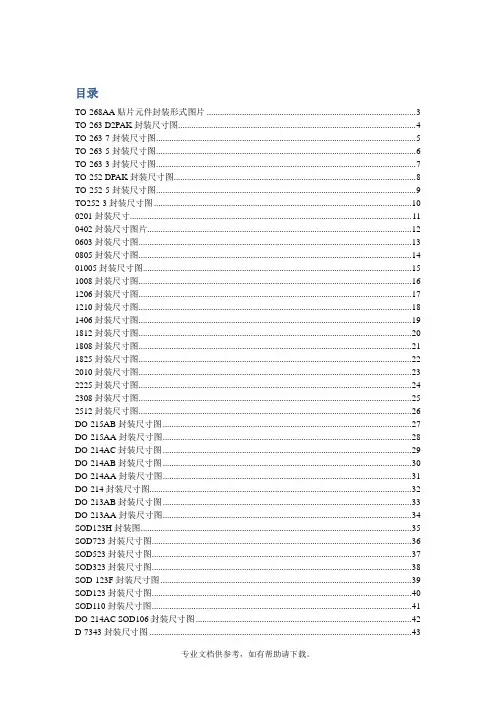

目录TO-268AA贴片元件封装形式图片 (3)TO-263 D2PAK封装尺寸图 (4)TO-263-7封装尺寸图 (5)TO-263-5封装尺寸图 (6)TO-263-3封装尺寸图 (7)TO-252 DPAK封装尺寸图 (8)TO-252-5封装尺寸图 (9)TO252-3封装尺寸图 (10)0201封装尺寸 (11)0402封装尺寸图片 (12)0603封装尺寸图 (13)0805封装尺寸图 (14)01005封装尺寸图 (15)1008封装尺寸图 (16)1206封装尺寸图 (17)1210封装尺寸图 (18)1406封装尺寸图 (19)1812封装尺寸图 (20)1808封装尺寸图 (21)1825封装尺寸图 (22)2010封装尺寸图 (23)2225封装尺寸图 (24)2308封装尺寸图 (25)2512封装尺寸图 (26)DO-215AB封装尺寸图 (27)DO-215AA封装尺寸图 (28)DO-214AC封装尺寸图 (29)DO-214AB封装尺寸图 (30)DO-214AA封装尺寸图 (31)DO-214封装尺寸图 (32)DO-213AB封装尺寸图 (33)DO-213AA封装尺寸图 (34)SOD123H封装图 (35)SOD723封装尺寸图 (36)SOD523封装尺寸图 (37)SOD323封装尺寸图 (38)SOD-123F封装尺寸图 (39)SOD123封装尺寸图 (40)SOD110封装尺寸图 (41)DO-214AC SOD106封装尺寸图 (42)D-7343封装尺寸图 (43)C-6032封装尺寸图 (44)B-3528封装尺寸图 (45)A-3216封装尺寸图 (46)SOT883封装尺寸图 (47)SOT753封装尺寸图 (48)SOT663封装尺寸图 (50)SOT552-1封装尺寸图 (51)1SOT523封装尺寸图 (52)SOT505-1封装尺寸图 (53)SOT490-SC89封装尺寸图 (54)SOT457 SC74封装尺寸图 (55)SOT428封装尺寸图 (56)SOT416/SC75封装尺寸图 (57)SOT663 SMD封装尺寸图 (58)SOT363 SC706L封装尺寸图 (59)SOT353/sc70 5L封装尺寸图 (60)SOT346/SC59封装尺寸图 (61)SOT343 SMD封装尺寸图 (62)SOT323/SC70-3 SMD封装尺寸图 (63)SOT233 SMD封装尺寸图 (64)SOT-223/TO-261AA SMD封装尺寸图 (65)SOT89/TO243AA SC62 SMD封装尺寸图 (66)SOT23-8封装尺寸图 (67)SOT23-5封装尺寸图 (69)SOT23封装尺寸图 (70)SOT143/TO253 SMD封装尺寸图 (71)按住Ctrl键并在目录名上单击鼠标左键，可以跳转到指定页面TO-268AA贴片元件封装形式图片TO-263 D2PAK封装尺寸图TO-263-7封装尺寸图TO-263-5封装尺寸图TO-263-3封装尺寸图TO-252 DPAK封装尺寸图TO-252-5封装尺寸图TO252-3封装尺寸图0201封装尺寸0402封装尺寸图片0603封装尺寸图0805封装尺寸图01005封装尺寸图1008封装尺寸图1206封装尺寸图1210封装尺寸图1406封装尺寸图1812封装尺寸图1808封装尺寸图1825封装尺寸图2010封装尺寸图2225封装尺寸图2308封装尺寸图2512封装尺寸图DO-215AB封装尺寸图DO-215AA封装尺寸图DO-214AC封装尺寸图DO-214AB封装尺寸图DO-214AA封装尺寸图DO-214封装尺寸图DO-213AB封装尺寸图DO-213AA封装尺寸图SOD123H封装图SOD723封装尺寸图SOD523封装尺寸图SOD323封装尺寸图SOD-123F封装尺寸图SOD123封装尺寸图SOD110封装尺寸图DO-214AC SOD106封装尺寸图D-7343封装尺寸图C-6032封装尺寸图B-3528封装尺寸图A-3216封装尺寸图SOT883封装尺寸图SOT753封装尺寸图SOT666封装尺寸图SOT663封装尺寸图。
