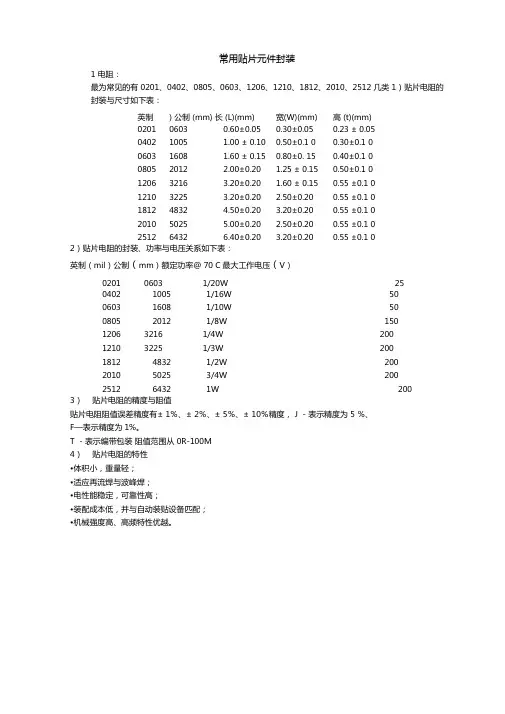

常用贴片元件封装
1 电阻：
最为常见的有0201、0402、0805、0603、1206、1210、1812、2010、2512几类
1）贴片电阻的封装与尺寸如下表：
英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm)
0201 0603 0.60±0.05 0.30±0.05 0.23±0.05
0402 1005 1.00±0.10 0.50±0.10 0.30±0.10
0603 1608 1.60±0.15 0.80±0.15 0.40±0.10
0805 2012 2.00±0.20 1.25±0.15 0.50±0.10
1206 3216 3.20±0.20 1.60±0.15 0.55±0.10
1210 3225 3.20±0.20 2.50±0.20 0.55±0.10
1812 4832 4.50±0.20 3.20±0.20 0.55±0.10
2010 5025 5.00±0.20 2.50±0.20 0.55±0.10
2512 6432 6.40±0.20 3.20±0.20 0.55±0.10
2）贴片电阻的封装、功率与电压关系如下表：
英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)
0201 0603 1/20W 25
0402 1005 1/16W 50
0603 1608 1/10W 50
0805 2012 1/8W 150
1206 3216 1/4W 200
1210 3225 1/3W 200
1812 4832 1/2W 200
2010 5025 3/4W 200
2512 6432 1W 200
3）贴片电阻的精度与阻值
贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，
J －表示精度为5％、
F－表示精度为1％。
T －表示编带包装
阻值范围从0R-100M
2电容：
1）贴片电容可分为无极性和有极性两种，容值范围从0.22pF-100uF 无极性电容下述两类封装最为常见，即0805、0603；
英制尺寸公制尺寸长度宽度厚度
0402 1005 1.00±0.05 0.50±0.05 0.50±0.05
0603 1608 1.60±0.10 0.80±0.10 0.80±0.10
0805 2012 2.00±0.20 1.25±0.20 0.70±0.20
1206 3216 3.20±0.30 1.60±0.20 0.70±0.20
1210 3225 3.20±0.30 2.50±0.30 1.25±0.30
1808 4520 4.50±0.40 2.00±0.20 ≤2.00
1812 4532 4.50±0.40 3.20±0.30 ≤2.50
2225 5763 5.70±0.50 6.30±0.50 ≤2.50
3035 7690 7.60±0.50 9.00±0.05 ≤3.00
一般容值越小，耐压值可做到越大，常见耐压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、4000V
有极性电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D 四个系列，具体如下：
类型封装形式耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
2）常用电容的标识精度级别
B+_0.1%
C+_0.25%
D+_0.5%
F+_1%
G+_2%
J+_%
K+_10%
M+_20%
N+_30%
3）各种贴片电容的特性
帖片电容的材料常规分为三种，NPO,X7R,，X5R，Y5V，钽电容
NPO 此种材质电性能最稳定，几乎不随温度，电压和时间的变化而变化，适用于低损耗，稳定性要求要的高频电路。容量精度在5％左右，但选用这种材质只能做容量较小的，常规100PF 以下，100PF至1000PF 也能生产但价格较高。
X7R 此种材质比NPO 稳定性差，但容量做的比NPO 的材料要高，耐压高，容量精度在10％左右，电容量一般在100pF～2.2F之间。
Y5V 此类介质的电容，其稳定性较差，容量偏差在20％左右，对温度电压较敏感，但这种材质能做到很高的容量，而且价格较低，适用于温度变化不大的电路中。电容量范围较大，一般为1000pF～100F。
X5R容量小，体积小，适用于计算机、电源和汽车电路中退耦、输出滤波等应用。
钽电容体积小、容量大、漏电流低、使用寿命长、综合性能优异，是最优秀的电容器，不仅在常规条件下比陶瓷、铝、薄膜等其它电容器体积小、容量高、功能稳定，而且能在许多为其它电容器所不能胜任的严峻条件下正常工作。广泛用于高频滤波像HI-FI系统，。
3电感
常见封装：0402、0603、0805、1206
封装精度Q值频率（HZ）允许电流(A)
0402 ±0.1nH 3 100 455
0405 ±0.2nH 5 25.2 350，315
0603 ±0.3nH 10 25 280，210
1005 ±3% 20 10 200
1608 ±5% 25 7.96 150
4磁珠：磁阻大，专用于滤波。
1）贴片磁珠封装允许电流(mA) 精度
0402,0603 3500
1005,1210 1500 ±5?
1608,2012 500 ±10?
201209 260 ±25%
321825 210
