常用贴片元件封装尺寸图

贴片电阻、贴片电容规格、封装、尺寸·功率贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch) 公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20贴片电阻电容功率与尺寸对应表电阻封装尺寸与功率关系,通常来说:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

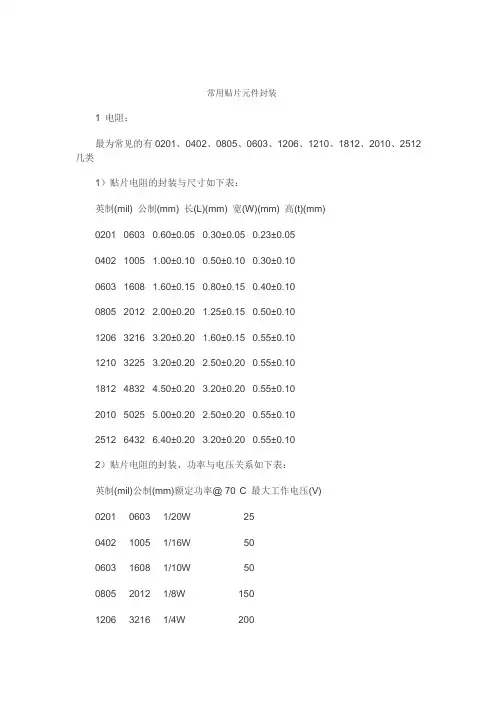

常用贴片元件封装1 电阻：最为常见的有0201、0402、0805、0603、1206、1210、1812、2010、2512几类1）贴片电阻的封装与尺寸如下表：英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm)0201 0603 0.60±0.05 0.30±0.05 0.23±0.050402 1005 1.00±0.10 0.50±0.10 0.30±0.100603 1608 1.60±0.15 0.80±0.15 0.40±0.100805 2012 2.00±0.20 1.25±0.15 0.50±0.101206 3216 3.20±0.20 1.60±0.15 0.55±0.101210 3225 3.20±0.20 2.50±0.20 0.55±0.101812 4832 4.50±0.20 3.20±0.20 0.55±0.102010 5025 5.00±0.20 2.50±0.20 0.55±0.102512 6432 6.40±0.20 3.20±0.20 0.55±0.102）贴片电阻的封装、功率与电压关系如下表：英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V)0201 0603 1/20W 250402 1005 1/16W 500603 1608 1/10W 500805 2012 1/8W 1501206 3216 1/4W 2001210 3225 1/3W 2001812 4832 1/2W 2002010 5025 3/4W 2002512 6432 1W 2003）贴片电阻的精度与阻值贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，J －表示精度为5％、F－表示精度为1％。

For personal use only in study andresearch; not for commercial use0603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图A-3216封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10VB-3528封装尺寸图表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16VC-6032封装尺寸图表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：2.0×1.25×0.51206具体尺寸：3.0×1.50×0.5贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

-------------------------------------贴片电容正负极区分一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；另外还有一种银色的表贴电容，想来应该是铝电解。

上面为圆形，下面为方形，在光驱电路板上很常见。

这种电容则是有“-”标记的一端为负。

发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5电容：可分为无极性和有极性两类:无极性电容下述两类封装最为常见，即0805、0603；有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

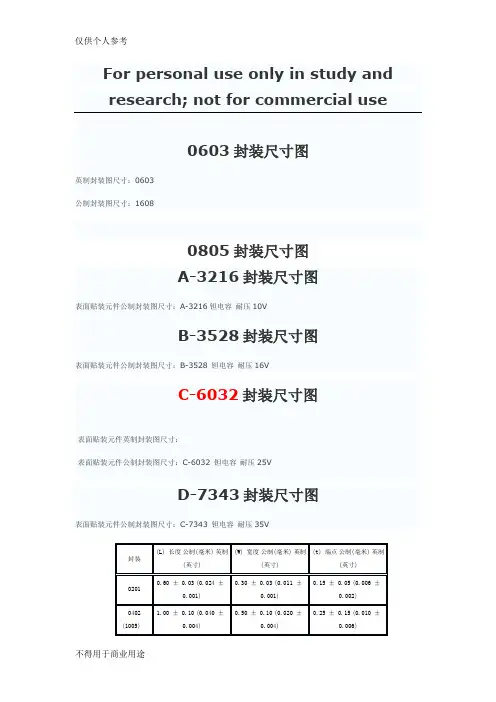

贴片电容封装及其尺寸示意图Revised by BETTY on December 25,20200603封装尺寸图英制封装图尺寸：0603公制封装图尺寸：16080805封装尺寸图A-3216封装尺寸图表面贴装元件公制封装图尺寸：A-3216钽电容耐压10VB-3528封装尺寸图表面贴装元件公制封装图尺寸：B-3528 钽电容耐压16VC-6032封装尺寸图表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：C-6032 钽电容耐压25VD-7343封装尺寸图表面贴装元件公制封装图尺寸：C-7343 钽电容耐压35V7343 7227(“钽贴片电解电容有黑色或灰色标志的一头是正极，另外一头是负极。

对于铝贴片电解电容就和普通直插电解电容一样，有杠杠的那端为负极。

”在网上查到这么一句话，可算是把板子上的钽电解全部平反了！之前在复位电路总是不正常，查来查去，是复位的钽电解极性接反了！以往用贴片电解大都就是对付钽电解电容，隐约在意识里知道画杠的一边是接高电位，就没有太注意其极性的表示方法。

给医疗组的一哥们问起来：“它不跟普通电解电容一样么普通电解画白道子的一端是‘负’极啊再或者它应该和贴片二极管一样吧二极管也是画白道子的那头是‘负’极诶！”——歪着头一想也是！极性的标识方法也应该有个‘统一’的原则吧于是在此后焊的板子里所有的钽电解都掉了个头……终究是以有电容的地方电平被拉得特别低这一现象，标志着我对电解电容极性的表示方法完全混乱。

真服了这种‘下贱’的表示方法，同样是电解电容，钽电解虽然昂贵一点，也不能搞特殊啊！无极性电容以0805、0603两类封装最为常见；0805具体尺寸：××1206具体尺寸：××贴片电容以钽电容为多，根据其耐压不同，又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。

1、S M T表面封装元器件图示索引完善2、SMT物料基础知识一.常用电阻、电容换算：1.电阻R：电阻：定义：导体对电流的阻碍作用就叫导体的电阻;无方向,用字母R表示,单位是欧姆Ω,分：欧Ω、千欧KΩ、兆欧MΩ1MΩ=1000KΩ=1000000Ω1.换算方法：①.前面两位为有效数字照写,第三位表示倍数10n次方即“0”的个数103=10103=10000Ω=10KΩ471=47101=470Ω100=10100=10Ω101=10×101=100Ω120=12×100=12Ω②.前面三位为有效数字照写,第四位表示倍数倍数10n次方即“0”的个数.1001=100101=1000Ω=1KΩ1632=163102=16300Ω=16.3KΩ1470=147×100=147Ω1203=120×103Ω=120KΩ4702=470×102Ω=47KΩ电容的特性是可以隔直流电压,而通过交流电压;它分为极性和非极性,用C表示;2.1三种类型：电解电容钽质电容有极性,贴片电容无极性;用字母C表示,单位是法F,毫法MF,微法UF,纳法NF皮法PF1F=103MF=106UF=109NF=1012PF2.2换算方法:前面两位为有效数字照写,第三位倍数10n次方即“0”的个数104=10104=100000PF=0.1UF100=10100=10PF473=47×103=47000pF=47nF=0.047uF103=10×103=10000pF=10nF=0.01uF104=10×104=100000pF=10nF=0.1uF221=22×101=220pF330=33×100=33pF2.3钽电容：它用金属钽或者铌做正极,用稀流酸等配液做负极,用钽或铌表面生成的氧化膜做成介质制成,其特点是体积小、容量大、性能稳定、寿命长、绝缘电阻大、温度特性好,用在要求较高的设备中;钽电容表面有字迹表明其方向、容值,通常有一条横线的那边标志钽电容的正极;钽电容规格通常有：A型、B型、C型、P型;2.4电容的误差表示2.4.1常用钽电容代换参照表.1UF：105、A6、CA62.2UF：2253.3UF：335、AN6、CN6、JN6、CN694.7UF：475、JS610UF：106、JA7、AA7、GA722UF：226、GJ7、AJ7、JJ747UF：4763.电感L电感的单位：亨H、毫享MH、微享μH、纳享NH,其中：1H=103MH=106μH=109NH 片状电感电感量：10NH～1MH材料：铁氧体绕线型陶瓷叠层精度：J=±5%K=±10%M=±20%尺寸：04020603080510081206121018121008=2.5mm2.0mm1210=3.2mm2.5mm个别示意图：贴片绕线电感贴片叠层电感1H=1000MH1MH=1000UH1UH=1000NH电感量与无件代码对照表：电感量元件代码电感量元件代码4.7UH4R71MH1023.3UH3R3820UH8212.7UH2R7680UH6811.0UH1R0470UH471820NHR82330UH331750NHR75220UH221680NHR68100UH1014.元件尺寸公英制换算CHIP元件 1inch=25.4mm规格02010402060308051206英制inch0.02X0.0102010.04X0.0204020.06X0.0306030.08X0.0508050.12X0.061206公制mm0.6X0.306031.0X0.510051.6X0.816082.0X1.220123.2X1.63216。

贴片元件封装尺寸图大全目录1、TO-268AA贴片元件封装形式图片 (1)2、TO-263 D2PAK封装尺寸图 (2)3、TO-263-7封装尺寸图 (3)4、TO-263-5封装尺寸图 (4)5、TO-263-3封装尺寸图 (5)6、TO-252 DPAK封装尺寸图 (6)7、TO-252-5封装尺寸图 (7)8、TO252-3封装尺寸图 (8)9、0201封装尺寸 (9)10、0402封装尺寸图片 (10)11、0603封装尺寸图 (11)12、0805封装尺寸图 (12)13、01005封装尺寸图 (13)14、1008封装尺寸图 (14)15、1206封装尺寸图 (15)16、1210封装尺寸图 (16)17、1406封装尺寸图 (17)18、1812封装尺寸图 (18)19、1808封装尺寸图 (19)20、1825封装尺寸图 (20)21、2010封装尺寸图 (21)22、2225封装尺寸图 (22)23、2308封装尺寸图 (23)24、2512封装尺寸图 (24)25、DO-215AB封装尺寸图 (25)26、DO-215AA封装尺寸图 (26)27、DO-214AC封装尺寸图 (27)28、DO-214AB封装尺寸图 (28)29、DO-214AA封装尺寸图 (29)30、DO-214封装尺寸图 (30)31、DO-213AB封装尺寸图 (31)32、DO-213AA封装尺寸图 (32)33、SOD123H封装图 (33)34、SOD723封装尺寸图 (34)35、SOD523封装尺寸图 (35)36、SOD323封装尺寸图 (36)37、SOD-123F封装尺寸图 (37)38、SOD123封装尺寸图 (38)39、SOD110封装尺寸图 (39)40、DO-214AC SOD106封装尺寸图 (40)41、D-7343封装尺寸图 (41)42、C-6032封装尺寸图 (42)43、B-3528封装尺寸图 (43)44、A-3216封装尺寸图 (44)45、SOT883封装尺寸图 (45)46、SOT753封装尺寸图 (46)47、SOT666封装尺寸图 (47)48、SOT663封装尺寸图 (48)49、SOT552-1封装尺寸图 (49)50、1SOT523封装尺寸图 (50)51、SOT505-1封装尺寸图 (51)52、SOT490-SC89封装尺寸图 (52)53、SOT457 SC74封装尺寸图 (53)54、SOT428封装尺寸图 (54)55、SOT416/SC75封装尺寸图 (55)56、SOT663 SMD封装尺寸图 (56)57、SOT363 SC706L封装尺寸图 (57)58、SOT353/sc70 5L封装尺寸图 (58)59、SOT346/SC59封装尺寸图 (59)60、SOT343 SMD封装尺寸图 (60)61、SOT323/SC70-3 SMD封装尺寸图 (61)62、SOT233 SMD封装尺寸图 (62)63、SOT-223/TO-261AA SMD封装尺寸图 (63)64、SOT89/TO243AA SC62 SMD封装尺寸图 (64)65、SOT23-8封装尺寸图 (65)66、SOT23-6封装尺寸图 (66)67、SOT23-5封装尺寸图 (67)68、SOT23封装尺寸图 (68)69、SOT143/TO253 SMD封装尺寸图 (69)1、TO-268AA贴片元件封装形式图片2、TO-263 D2PAK封装尺寸图3、TO-263-7封装尺寸6、TO-252 DPAK封装尺寸图7、TO-252-5封装尺寸图8、TO252-3封装尺寸图25、DO-215AB封装尺寸图26、DO-215AA封装尺寸图27、DO-214AC封装尺寸图30、DO-214封装尺寸图33、SOD123H封装图34、SOD723封装尺寸图37、SOD-123F封装尺寸图40、DO-214AC SOD106封装尺寸图。

贴片元器件封装示意图贴片元器件封装示意图索引表面贴装元件英制封装图尺寸：TO268AA表面贴装元件英制封装图尺寸：TO263 D2PAK表面贴装元件英制封装图尺寸：TO263-7表面贴装元件英制封装图尺寸：TO263-5表面贴装元件英制封装图尺寸：TO263-3表面贴装元件英制封装图尺寸：TO252-3表面贴装元件英制封装图尺寸：2512表面贴装元件公制封装图尺寸：英制尺寸封装名称：1005公制封装图尺寸：英制：0201公制：0603元件封装示意图0201封装图英制封装图尺寸：2225 公制封装图尺寸：英制封装图尺寸：1825 公制封装图尺寸：公制封装图尺寸：公制封装图尺寸：4632英制封装图尺寸：1808 公制封装图尺寸：4520公制封装图尺寸：3225英制封装图尺寸：1206公制封装图尺寸：3216 贴片元件封装形式图片公制封装图尺寸：2520公制封装图尺寸：0402公制封装图尺寸：2012英制封装图尺寸：0604 圆柱型英制封装图尺寸：0603 公制封装图尺寸：1608表面贴装元件英制封装图尺寸：DO215AB表面贴装元件英制封装图尺寸：DO215AA表面贴装元件英制封装图尺寸：DO214表面贴装元件英制封装图尺寸：DO-213AB表面贴装元件英制封装图尺寸：SOD123H表面贴装元件英制封装图尺寸：SOD732表面贴装元件英制封装图尺寸：SOD-523表面贴装元件英制封装图尺寸：SOD-323表面贴装元件英制封装图尺寸：SOD-123F表面贴装元件英制封装图尺寸：SOD-123表面贴装元件英制封装图尺寸：SOD110表面贴装元件英制封装图尺寸：DO-214AC SOD106表面贴装元件英制封装图尺寸：表面贴装元件公制封装图尺寸：A-3216钽电容耐压10V。

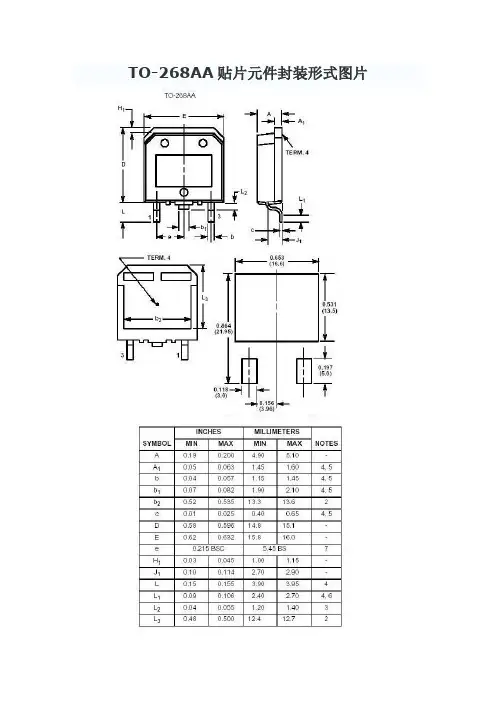

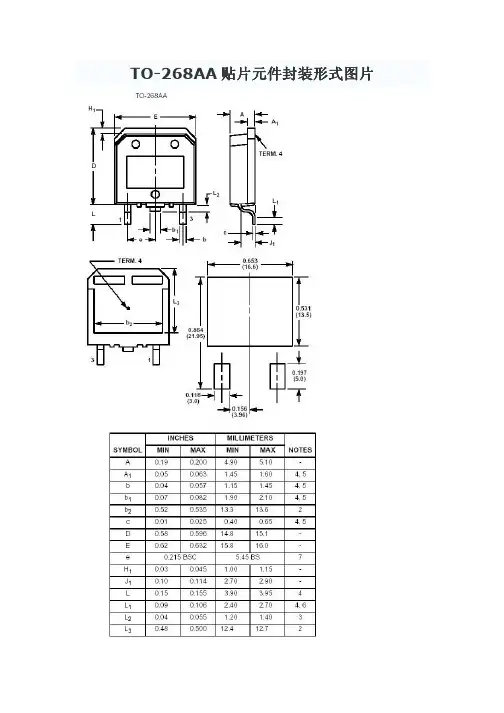

TO-268AA贴片元件封装形式图片
