接闪器(避雷针,避雷网,避雷带的安装)

接闪器(避雷针,避雷网,避雷带的安装)默认分类2010-05-20 14:13:06 阅读340 评论1 字号：大中小订阅二、接闪器安装(一)接闪器的选择和布置1.接闪器的构成接闪器应由以下的一种或多种组成：(1)独立避雷针;(2)架空避雷线或架空避雷网;(3)直接装设在建筑物上的避雷针、避雷带或避雷网。

2.采用滚球法布置接闪器滚球法是以hr为半径的一个球体，沿需要防直击雷的部位滚动，当球体只触及接闪器(包括被利用作为接闪器的金属物)，或只触及接闪器和地面(包括与大地接触并能承受雷击的金属物)，而不触及需要保护的部位时，则该部分就得到接闪器的保护，图11-35 所示。

图11-35 从闪电先导尖端至地面目标的击距hr滚球法是基于以下的闪电数学模型(电气——几何模型)：(11-1)或简化为：hr≈9.4·I2/3(11-2)式中hr——闪电的最后闪络距离(击距)，见表11-16。

I——与hr相对应的得到保护的最小雷电流幅值(kA)，即比该电流小的雷电流可能击到被保护的空间。

表11-16 滚球半径与避雷网尺寸图11-36 双支避雷针简化保护范围示意1—建筑物;2—避雷针;3—保护范围;4—保护宽度屋面避雷针安装，地脚螺栓和混凝土支座应在屋面施工中由土建人员浇灌好，地脚螺栓预埋在支座内，至少有2根与屋面、墙体或梁内钢筋焊接。

待混凝土强度满足施工要求后，再安装避雷针，连接引下线。

施工前，先组装好避雷针，在避雷针支座底板上相应的位置，焊上一块肋板，再将避雷针立起，找直、找正后进行点焊，最后加以校正，焊上其他三块肋板。

避雷针要求安装牢固，并与引下线焊接牢固，屋面上有避雷带(网)的还要与其焊成一个整体，如图11-37所示。

图11-37 避雷针在屋面上安装1—避雷针;2—引下线;3—-100mm×8mm，L=200筋板;4—m25mm×350mm地脚螺栓;5—-300mm×8mm，L=300底板2.避雷带(网)安装避雷带通常安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙顶(平屋顶)等部位，对建筑物进行保护，避免建筑物受到雷击毁坏。

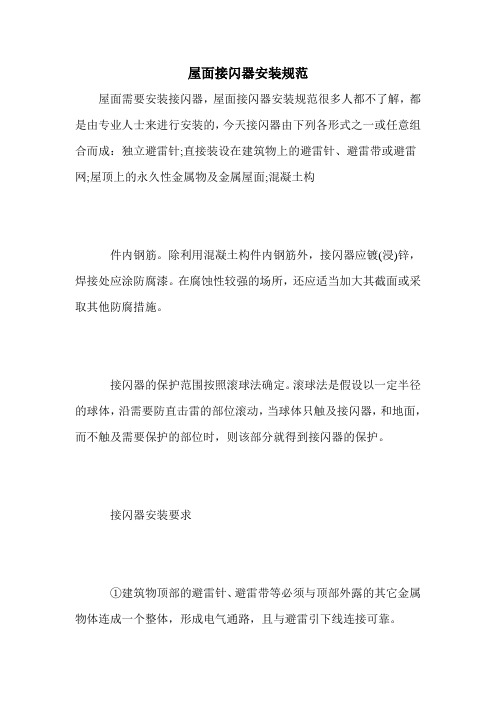

屋面接闪器安装规范
屋面需要安装接闪器，屋面接闪器安装规范很多人都不了解，都是由专业人士来进行安装的，今天接闪器由下列各形式之一或任意组合而成：独立避雷针;直接装设在建筑物上的避雷针、避雷带或避雷网;屋顶上的永久性金属物及金属屋面;混凝土构
件内钢筋。

除利用混凝土构件内钢筋外，接闪器应镀(浸)锌，焊接处应涂防腐漆。

在腐蚀性较强的场所，还应适当加大其截面或采取其他防腐措施。

接闪器的保护范围按照滚球法确定。

滚球法是假设以一定半径的球体，沿需要防直击雷的部位滚动，当球体只触及接闪器，和地面，而不触及需要保护的部位时，则该部分就得到接闪器的保护。

接闪器安装要求
①建筑物顶部的避雷针、避雷带等必须与顶部外露的其它金属物体连成一个整体，形成电气通路，且与避雷引下线连接可靠。

②避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应连接牢固，防松零件齐全，焊接部分补刷的防腐油漆完整。

③避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能承受大于49N(5kg)的垂直拉力。

当设计无要求时，水平直线部分支持间距为0.5～1.5m;拐弯转角部分为0.3～0.5m。

屋面接闪器安装规范上面有详细的讲解，所以说要时刻关注，多了解自然灾害安全小知识，对其雷电会带来哪些危害等都要多加了解。

避雷针、引下线、接地体的安装避雷针、引下线和接地体属于防直击雷系统，在防雷措施中是必不可少的一环，下面介绍一下它们的安装方式及一些问题一、避雷针的安装避雷针（接闪器）的安装主要包括避雷针的安装和避雷带（网）的安装。

（一）避雷针的安装安装注意事项如下：（1）建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。

（2）不得在避雷针构架上架设低压线路或通讯线路。

（二）避雷带和避雷网的安装1.明装避雷带（网）安装适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。

（1）避雷带在屋面混凝土支座上的安装避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。

(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。

支架的支起高度不应小于150mm。

当条件受限制时，应在墙体施工时预留不小于100mmx100mmx100mm的孔洞，洞口的大小应里外一致。

首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0.25-0.5m。

直线段支架水平间距为1-1.5m，垂直间距为1.5-2m，且支架间距应平均分布。

避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。

(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。

现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体；支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。

支座和支架，水平间距为1-1.5m，转弯处为0.25m-0.5m。

引下线的上端与避雷带（网）的交接处，应弯曲成弧形再与避雷带（网）并齐进行搭接焊接。

不同平面的避雷带（网）应至少有两处互相连接，连接应采用焊接。

建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带（网）焊接成一体。

防雷装置由几部分组成？基本防雷措施有哪些？
防雷装置一般由接闪器、引下线、接地装置三部分组成。

1）接闪器：直接承受雷击的部件，称为接闪器。

避雷针、避雷线、避雷网、避雷带、避雷器及一般建筑物和构筑物的金属屋面或混凝土屋面，均可作为接闪器。

接闪器实质上起引雷作用，将雷电引向自身，为雷云放电提供通路，并将雷电流泄入大地，从而使被保护物体免遭雷击、免受雷害的一种人工装置。

2）引下线：连接接闪器和接地装置的金属导体，称为引下线。

引下线一般用圆钢或扁钢制作。

3）接地装置：接地装置包括接地体和接地线。

防雷接地装置与一般电气设备接地装置基本相同，所不同的只是所用材料比一般接地装置要大。

基本防雷措施有哪些？
1）防止直击雷的重要措施是装设避雷针、避雷线、避雷网及避雷带。

2）防止静电感应过电压的措施是将建筑物内的金属设备、金属管路及结构的钢盘等给予接地。

3）低压线路防止雷电波侵入的措施是，对于重要用户，采用直埋电缆配电，在进户处将电缆金属外皮接地，或由架空线路转经50m 以上的直埋电缆配电，在电缆和架空转接处装一组低压阀式避雷器，并将电缆金属外皮和绝缘子的铁脚一并接地。

对于一般用户，当采用架空线进户时，将进户线横担、绝缘子的铁脚一并接地。

若要保护直入式电能表，在进户线处应增装一组低压阀式避雷器。

4）架空管道防止雷电波侵入的措施是，在管道进口及邻进处100m 内，采取1～4处接地。

该接地装置可与电气设备接地装置共用。

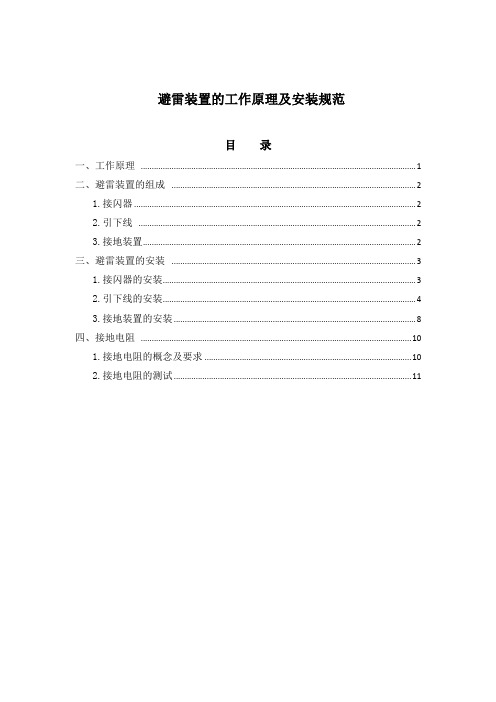

避雷装置的工作原理及安装规范目录一、工作原理 (1)二、避雷装置的组成 (2)1.接闪器 (2)2.引下线 (2)3.接地装置 (2)三、避雷装置的安装 (3)1.接闪器的安装 (3)2.引下线的安装 (4)3.接地装置的安装 (8)四、接地电阻 (10)1.接地电阻的概念及要求 (10)2.接地电阻的测试 (11)避雷装置的工作原理及安装规范避雷装置，是用来保护建筑物或构筑物等避免雷击的装置，它的作用是将雷击电荷或建筑物的感应电荷迅速引入大地，以保护建筑物、电器设备及人身不受损害。

一套完整的避雷装置是由接闪器、引下线和接地装置三部分组成。

接闪器有避雷针、避雷线、避雷带和避雷网等，是安装在需要被保护的建筑物或构筑物的顶部，用于接受雷电电荷的装置。

引下线是连接接闪器和接地装置的金属导体，是将雷电流引入大地的通道。

接地装置包括接地线和接地体，是防雷装置的重要组成部分。

一、工作原理依据《建筑物防雷设计规范》（GB50057-2010），避雷装置的基本原理是让由地球大气层中雷云感应的电荷及时地通过接闪器、引下线和接地装置引入地球表面，将电荷减低或者中和，避免其过分的积累而引发巨大的雷电击中事故，从而保护可能被雷电击中的建筑物或构筑物等。

同时，在雷电发生时，接闪器还能吸引雷电的放电通道，主动地将雷电电荷通过引下线和接地装置导入地球大地中，避免因雷电产生的巨大电流对建筑、设备、人及其它构筑物造成破坏或伤害。

避雷针是避雷装置中接闪器所最常见的一种方式，其工作原理是利用尖端放电现象，在雷雨天气，高楼或者较高的构筑物上空出现带电云层时，避雷针以及建筑物等上空会被感应上大量电荷，由于避雷针的针头是尖的，所以静电感应时，导体尖端总是会聚集最多的电荷，这样，避雷针的尖端就会聚集大部分的电荷。

避雷针又与这些带电云层形成了一个电容器，由于它较尖，即这个电容器的两极板正对面积很小，所以电容就很小，也就是说他能容纳的电荷很少。

首先看一下建筑防雷接地工程工艺流程：接地体→接地干线→引下线暗敷→避雷带或均压环→支架→避雷网→避雷针1、防雷接地系统由接闪器、引下线、接地体三个部分组成。

2、接闪器有避雷针、避雷网、避雷带等。

3、引下线敷设方式分为明设和暗设。

4、接地装置分为人工接地体和自然接地体。

下面结合实例全面解析防雷施工的工艺做法，分享给盟友参考。

室外接地线必须为热镀锌材料，接地扁铁厚度不得小于4mm，截面积不得小于100mm2。

扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊。

利用底板钢筋网作接地连接线时，接地跨接钢筋应采用不小于Φ12的热镀锌圆钢；焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。

螺纹连接的跨接利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理。

焊接平滑、无加渣、咬肉、虚焊总等电位箱，必须做明显的接地标识标注文字性的说明接地扁铁敷设前应调直，敷设时应立放，不得平放，因为立放时散流电阻较小；焊接长度应为扁铁宽度的2倍，并3面施焊，焊好后清除药皮，素土内敷设的扁铁必须刷沥青做防腐处理。

接地扁铁交叉连接接地扁铁丁字连接利用结构柱柱主筋（直径不小于Φ12mm）作防雷引下线时，在每层钢筋绑扎时，按设计图纸要求，找出全部所需主筋位置，用油漆做好标记。

避雷线弯曲处不得小于90o，弯曲半径不得小于圆钢直径的10倍，转弯部分支架应不大于0.3m。

焊缝应饱满并有足够的机械强度，焊接处的药皮要敲净，焊接后必刷防锈漆两道，面漆（银粉漆）两道。

焊接不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷屋顶接闪器如果采用混凝土支座，应将混凝土支座分档摆放，在两端支架间拉直线，然后将其它支座用水泥砂浆找平直，间距不得大于1.5米；当屋面为纯防水层时，支座下面应放置一层厚度不小于3mm的橡胶垫，以防伤害防水层。

防雷接地工程施工规范（通用版）2017年12月目录一．施工目的及适用范围 (1)二．施工依据 (1)三．相关人员职责： (1)四．施工准备： (2)五．主要施工规范 (2)六．防雷接地施工流程： (3)七．施工工艺： (4)1.浪涌保护器安装 (4)2.接闪器（避雷针、避雷带、避雷网、避雷线等）安装： (4)3.防雷引下线敷设： (5)4.接地装置： (5)5.质量控制 (5)6.基础接地 (5)7.防雷接地引下线 (6)8.接闪器（避雷带、网） (6)八．质量通病的防治措施： (6)1.基础接地： (6)2.支架安装： (7)3.防雷引下线敷设： (7)4.接闪器（避雷针、避雷带、网、线）安装： (7)5.安全施工措施： (8)一．施工目的及适用范围●对防雷工程的施工进行指导、控制，确保防雷工程实施质量符合规定要求。

●本规范适用于实施的防雷工程中的浪涌保护器、接闪器、接地引下线和接地装置等工程。

二．施工依据➢GB/T19000—2000的定义。

➢GB/T19001-2000标准8.2.38.2.4。

➢GB50057-1994《建筑物防雷设计规范》。

➢GB50343-2004《建筑物电子信息系统防雷技术规范》。

➢GB50303—2002《建筑电气工程施工质量验收规范》。

➢《市交警支队车管中心信息化系统建设项目招标文件》➢防雷工程实施的电气设计图纸及相关文件。

三．相关人员职责：●项目经理或技术负责人为防雷工程实施工作负责人，应熟悉防雷规范，负责根据相关方案、图纸及规范向有关人员进行技术交底。

●项目组或安装队的质量员负责防雷工程安装质量的检查、监督和验收评定工作。

●安装电工和焊工必须经过培训、考核合格并取得特种作业人员操作证方可上岗。

●临时雇佣人员必须签订临时用工协议方能进行施工。

四．施工准备：●充分熟悉施工规范、相关图纸及设计方案要求。

●根据图纸准备相应施工图集及技术资料，编制技术交底。

●浪涌保护器：根据技术方案设计的浪涌保护器的型号及数量从仓库领取。

建筑物防雷工程施工是保障建筑物免受雷电侵害的重要措施，对于确保人民群众生命财产安全具有重要意义。

在施工过程中，应遵循《建筑物防雷设计规范》GB 50057-2010和《建筑物防雷工程施工与质量验收规范》GB 50601-2010等国家标准的规定，确保施工质量和安全。

本文将从施工准备、施工方法、质量控制和验收等方面介绍建筑物防雷工程施工的相关内容。

一、施工准备1. 了解设计文件：施工前应详细阅读设计图纸和施工说明，了解防雷工程的设计原理、要求和技术措施。

2. 材料准备：根据设计要求，准备相应的防雷材料，如接闪器、引下线、接地装置、屏蔽导体、等电位连接件和电涌保护器等。

3. 施工工具和设备：准备合适的施工工具和设备，如电钻、扳手、切割机、焊接设备等。

4. 人员培训：对施工人员进行技术和安全培训，确保施工人员掌握防雷工程施工的基本技能和安全知识。

二、施工方法1. 外部防雷装置施工：（1）接闪器安装：根据设计要求，安装避雷针、避雷带、避雷网等接闪器，确保接闪器与建筑物的结构牢固连接。

（2）引下线施工：将引下线固定在接闪器上，通过建筑物的结构部位引至地下，确保引下线连接可靠、直线距离短且光滑。

（3）接地装置施工：按照设计要求，施工接地装置，如接地棒、接地网等，确保接地电阻符合规定。

2. 内部防雷装置施工：（1）屏蔽导体施工：在建筑物内部安装屏蔽导体，如金属板、金属网等，以减小雷电流在所需防护空间内产生的电磁效应。

（2）等电位连接件施工：将建筑物内部的金属物体与屏蔽导体连接，确保等电位连接可靠。

（3）电涌保护器施工：在建筑物内部的电源、通信等线路中安装电涌保护器，以保护设备免受雷电侵害。

三、质量控制1. 施工过程中，严格按照设计要求和施工规范进行，确保施工质量。

2. 对施工过程中的关键环节进行质量检查，如接闪器安装、引下线连接、接地电阻等，确保符合规定。

3. 施工完成后，对整个防雷工程进行验收，确保工程质量达到设计要求。

避雷网和避雷带的安装规范
避雷带是指沿屋脊、山墙、通风管道以及平屋顶的边沿等最可能受雷击的地方敷设的导线。

当屋顶面积很大时，就不能只做周边一圈，中间还要把它互相连接成网格状，就叫避雷网。

避雷带是以前的叫法，在最新版本的GB50057-2010《建筑物防雷设计规范》中，已经放弃了这种称呼，而称之为接闪带。

如果接闪带是悬空架设的，则称之为接闪线；如果接闪带以网状敷设，则称其为接闪网。

总之，万变不离其宗，都是接闪器的一种类型，其对建筑物的保护范围的计算，都要根据滚球法的原理进行。

它们都是为了保护建筑的表层不被击坏，避雷网和避雷带宜采用镀锌圆钢或扁钢，应优先选用圆钢，其直径不应小于8mm，扁钢宽度不应小于12mm，厚度不应小于4mm。

避雷线适用于长距离高压供电线路的防雷保护。

架空避雷线和避雷网宜采用截面积大于35mm²的镀锌钢绞线。

防雷规范中要求，一类建筑物避雷网格尺寸不能超过5x5米或4x6米,二类建筑物避雷网格尺寸不能超过10x10米或8x12米,三类建筑物避雷网格尺寸不能超过20x20米或16x24米。

采用避雷带和避雷网保护时，每一座房屋至少有两根引下线（投影面积小于50m2的建筑物可只用一根）。

避雷引下线最好对称布置，例如两根引下线成”一”字
或”Z”字形，四根引下线要做成”工”字形，引下线间距离不应大于20m，当大于20m时，应在中间多引一根引下线。

详细安装可参考《雷电与避雷工程的避雷带和避雷网的结构设计》。

建筑物防雷保护装置的安装要求
建筑物防雷保护装置的安装要求包括以下方面：
外部防雷设施宜采用装设在建筑物上的接闪网、接闪带或接闪杆，也可采用由接闪网、接闪带或接闪杆混合组成的接闪器。

专设引下线的平均间距不应大于18m。

外部防雷装置的接地和防闪电感应、内部防雷装置、电气和电子系统等接地共用接地装置，并应与引入的金属管线做等电位连接。

外部防雷装置的专设接地装置宜围绕建筑物敷设成环形接地体。

在电气接地装置与防雷接地装置共用或相连的情况下，应在低压电源线路引入的总配电箱、配电柜处装设Ⅰ级试验的电涌保护器。

土建工程施工时要做好建筑物顶层屋面上避雷带（网）等接闪器支持件的预埋和避管针基础螺栓的预埋。

整个防雷接地装置系统的施工安排要坚持由下而上的原则，即先接地装置完成，再敷引下线、最终完成接闪器。

明装的接闪器和引下线应采用热浸镀锌材料组成，以机械连接为宜，若有不可避免的熔焊连接，则在连接处应加强防腐涂层。

明敷的避雷带、网及引下线应平直。

以上信息仅供参考，安装建筑物防雷保护装置时，应严格按照国家和地方的相关标准和规定进行，确保装置的有效性和安全性。

同时，建议由专业的防雷装置安装人员进行安装和检测，以确保防雷保护装置的正常运行和维护。
