防雷引下线及接闪器安装

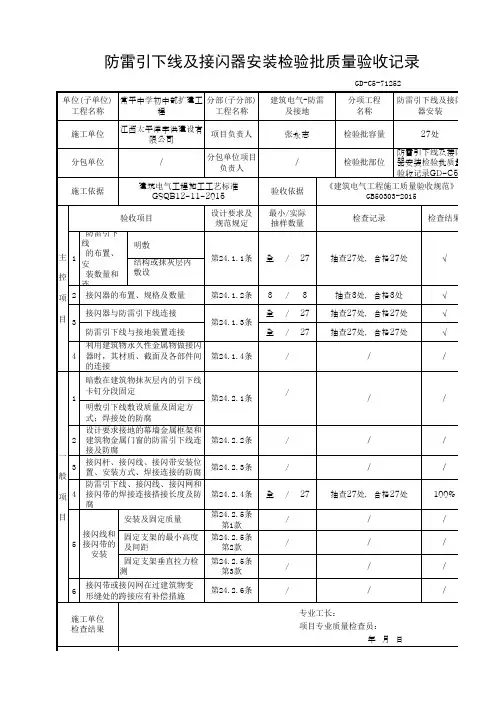

防雷引下线及接闪器安装检验批质量验收记录苏DQ4.7.2.1单位（子单位）工程名称施工单位江苏国信仪征燃机热电联产项目配套LNG应急气源工程中国化学工程第十四建设有限公司分部（子分防雷及接地装置安装部）分项工程名称工程名称项目负责人检验批容量防雷引下线及接闪器安装分包单位分包单位项目负责人检验批部位施工依据《电气工程》DGJ32/J40-2006验收依据设计文件和《建筑电气工程施工质量验收规范》(GB50303—2015)验收项目设计要求及规范规定最小/ 实际抽样数量检查记录检查结果引下线布防雷引下线的布置、安装数量和连接方式1 /置、安装和连接应符合设计要求。

1、外观检查：2、查隐蔽工程验收记录（）份接闪器的接闪器的布置、规格及数量应符合设计要2 /布置、规求。

格及数量主接闪器与防雷引下控线连接方接闪器与防雷引下线必须采用焊接或卡接项3/ 式和防雷器连接，防雷引下线与接地装置必须采用引下线与焊接或螺栓连接。

接地装置目连接方式利用建筑当利用建筑物金属屋面或屋顶上旗杆、栏物上其它杆、装饰物、铁塔、女儿墙上的盖板等永物件做接久性金属物做接闪器时，其材质及截面应4 /闪噐时，符合设计要求，建筑物金属屋面板间的连接、永久性金属物各部件之间的连接应可其材质及截面和连靠、持久。

接方式1、外观检查：2、核查材质产品质量证明文件（）份、材料进场验收记录（）份3、核对与设计文件是否一致：暗敷在建筑物抹灰层内的引下线应有卡钉引下线固分段固定；明敷的引下线应平直、无急1 /定弯，有专用支架固定，引下线焊接处，应涮油漆防腐，且无遗漏。

设计要求接地的幕一墙金属框设计要求接地的幕墙金属框架和建筑物的措施。

架和建筑金属门窗，应就近与防雷引下线连接可2 /物的金属靠，连接处不同金属间应有防电化学腐蚀1、外观检查：2、查隐蔽工程验收记录（）份门窗与防般雷引下线的连接接闪杆、接闪杆、接闪线或接闪带安装位置应正项接闪线或确，安装方式应符合设计要求，焊接固定3 /接闪带安的焊缝应饱满无遗漏，螺栓固定的应防松装零件齐全，焊接连接处应防腐完好。

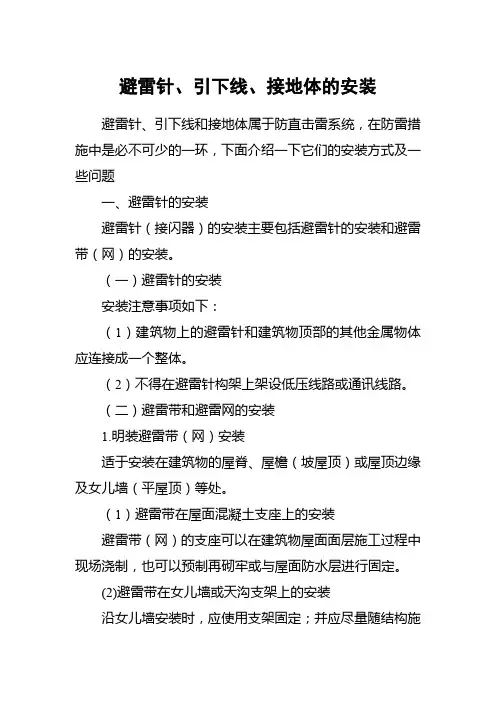

避雷针、引下线、接地体的安装避雷针、引下线和接地体属于防直击雷系统，在防雷措施中是必不可少的一环，下面介绍一下它们的安装方式及一些问题一、避雷针的安装避雷针（接闪器）的安装主要包括避雷针的安装和避雷带（网）的安装。

（一）避雷针的安装安装注意事项如下：（1）建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。

（2）不得在避雷针构架上架设低压线路或通讯线路。

（二）避雷带和避雷网的安装1.明装避雷带（网）安装适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。

（1）避雷带在屋面混凝土支座上的安装避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。

(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。

支架的支起高度不应小于150mm。

当条件受限制时，应在墙体施工时预留不小于100mmx100mmx100mm的孔洞，洞口的大小应里外一致。

首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0.25-0.5m。

直线段支架水平间距为1-1.5m，垂直间距为1.5-2m，且支架间距应平均分布。

避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。

(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。

现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体；支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。

支座和支架，水平间距为1-1.5m，转弯处为0.25m-0.5m。

引下线的上端与避雷带（网）的交接处，应弯曲成弧形再与避雷带（网）并齐进行搭接焊接。

不同平面的避雷带（网）应至少有两处互相连接，连接应采用焊接。

建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带（网）焊接成一体。

七、防雷及接地安装施工方案1、编制依据1、《建筑物防雷设计规范》GB50057-94（1994年版）2、《建筑电气工程质量验收规范》GB50303-20233、《建筑物电子信息系统防雷技术规范》GB50343-20234、《防雷接地工程与等电位联结》5、05D10标准图集6、《电气装置安装工程接地装置施工及验收规范》GB50169-922、工程概况本工程为按三类防雷设防，采用以下措施:1.防直接雷的接闪器运用Φ10镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。

2.引下线运用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m 处由预留埋件焊接出，并出墙外皮1.0m以上，另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。

3.本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接，环行连接线需与所通过的桩内四根主筋可靠焊接。

建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于1欧姆，达不到规定，需增长人工接地极。

3、施工准备技术准备（1）施工图纸和技术资料齐全。

（2）施工方案编制完毕并经审批。

（3）施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。

材料（1）接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定，且所有为镀锌材料，产品有材质证明及产品出厂合格证。

（2）辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。

（3）电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。

机具设备及劳动力准备（1）手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。

（2）电动工具：电锤、冲击锤、电焊机、角磨机等。

（3）测试工具：小线、线坠、卷尺、粉线袋、水平尺等。

表B.0.7 防雷引下线及接闪器安装报审、报验表工程名称：新乡市大数据产业园11#宿舍楼编号：致：河南清鸿建设咨询有限公司（项目监理机构）我方已完成一层墙柱防雷引下线及接闪器安装工作,经自检合格，请予以审查或验收。

附件：☑隐蔽工程质量检验资料☑检验批质量检验资料☐分项工程质量检验资料☐施工试验室证明资料☐其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。

防雷引下线及接闪器安装检验批质量验收记录07070201 002避雷及接地引线（侧击雷）隐蔽工程验收记录表13.3.46工程名称新乡市大数据产业园11#宿舍楼分项工程名称避雷引下线安装施工单位河南省第二建设集团有限公司验收日期年月日设计单位及图纸编号河南易博联城规划建筑设计有限公司类别部位层段或标高（m）材质规格数量连接方法引线柱一层钢筋螺纹16 焊接侧击雷外窗均压环接闪器示意图及说明：避雷引下线:利用框架柱内至少两根对角主筋（不小于ø16）通长焊接，下端与接地装置焊接连接.施工单位监理（建设）单位验收意见：合格验收意见：施工单位项目专业负责人：监理（建设）单位项目专业监理工程师：项目专业质量检查员：年月日（章）年月日（章）表B.0.7 防雷引下线及接闪器安装报审、报验表工程名称：新乡市大数据产业园11#宿舍楼编号：致：河南清鸿建设咨询有限公司（项目监理机构）我方已完成二层墙柱防雷引下线及接闪器安装工作,经自检合格，请予以审查或验收。

附件：☑隐蔽工程质量检验资料☑检验批质量检验资料☐分项工程质量检验资料☐施工试验室证明资料☐其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。

防雷引下线及接闪器安装检验批质量验收记录07070201 002避雷及接地引线（侧击雷）隐蔽工程验收记录表13.3.46工程名称新乡市大数据产业园11#宿舍楼分项工程名称避雷引下线安装施工单位河南省第二建设集团有限公司验收日期年月日设计单位及图纸编号河南易博联城规划建筑设计有限公司类别部位层段或标高（m）材质规格数量连接方法引线柱二层钢筋螺纹16 焊接侧击雷外窗均压环接闪器示意图及说明：避雷引下线:利用框架柱内至少两根对角主筋（不小于ø16）通长焊接，下端与接地装置焊接连接.施工单位监理（建设）单位验收意见：合格验收意见：施工单位项目专业负责人：监理（建设）单位项目专业监理工程师：项目专业质量检查员：年月日（章）年月日（章）表B.0.7 防雷引下线及接闪器安装报审、报验表工程名称：新乡市大数据产业园11#宿舍楼编号：致：河南清鸿建设咨询有限公司（项目监理机构）我方已完成三层墙柱防雷引下线及接闪器安装工作,经自检合格，请予以审查或验收。

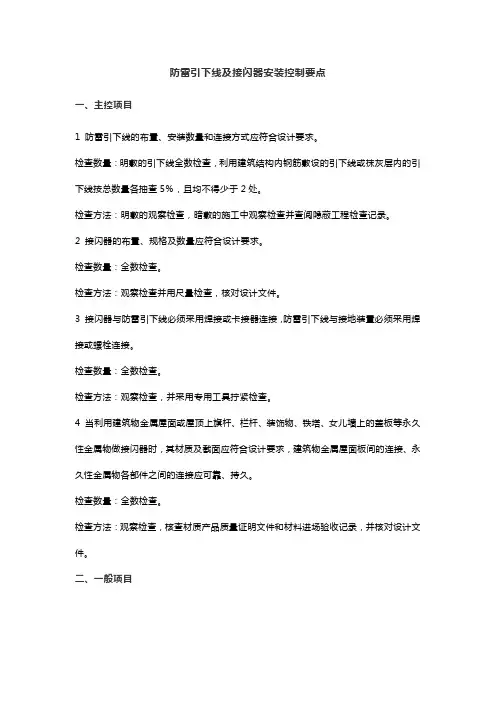

防雷引下线及接闪器安装控制要点一、主控项目1 防雷引下线的布置、安装数量和连接方式应符合设计要求。

检查数量：明敷的引下线全数检查，利用建筑结构内钢筋敷设的引下线或抹灰层内的引下线按总数量各抽查5％，且均不得少于2处。

检查方法：明敷的观察检查，暗敷的施工中观察检查并查阅隐蔽工程检查记录。

2 接闪器的布置、规格及数量应符合设计要求。

检查数量：全数检查。

检查方法：观察检查并用尺量检查，核对设计文件。

3 接闪器与防雷引下线必须采用焊接或卡接器连接，防雷引下线与接地装置必须采用焊接或螺栓连接。

检查数量：全数检查。

检查方法：观察检查，并采用专用工具拧紧检查。

4 当利用建筑物金属屋面或屋顶上旗杆、栏杆、装饰物、铁塔、女儿墙上的盖板等永久性金属物做接闪器时，其材质及截面应符合设计要求，建筑物金属屋面板间的连接、永久性金属物各部件之间的连接应可靠、持久。

检查数量：全数检查。

检查方法：观察检查，核查材质产品质量证明文件和材料进场验收记录，并核对设计文件。

二、一般项目1 暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，并应设置专用支架固定，引下线焊接处应刷油漆防腐且无遗漏。

检查数量：抽查引下线总数的10％，且不得少于2处。

检查方法：明敷的观察检查，暗敷的施工中观察检查并查阅隐蔽工程检查记录。

2 设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与防雷引下线连接可靠，连接处不同金属间应采取防电化学腐蚀措施。

检查数量：按接地点总数抽查10％，且不得少于1处。

检查方法：施工中观察检查并查阅隐蔽工程检查记录。

3 接闪杆、接闪线或接闪带安装位置应正确，安装方式应符合设计要求，焊接固定的焊缝应饱满无遗漏，螺栓固定的应防松零件齐全，焊接连接处应防腐完好。

检查数量：全数检查。

检查方法：观察检查。

4 防雷引下线、接闪线、接闪网和接闪带的焊接连接搭接长度及要求应符合下列规定。

（1）扁钢与扁钢搭接不应小于扁钢宽度的2倍，且应至少三面施焊；（2）圆钢与圆钢搭接不应小于圆钢直径的6倍，且应双面施焊；（3）圆钢与扁钢搭接不应小于圆钢直径的6倍，且应双面施焊；（4）扁钢与钢管，扁钢与角钢焊接，应紧贴角钢外侧两面，或紧贴3／4钢管表面，上下两侧施焊。

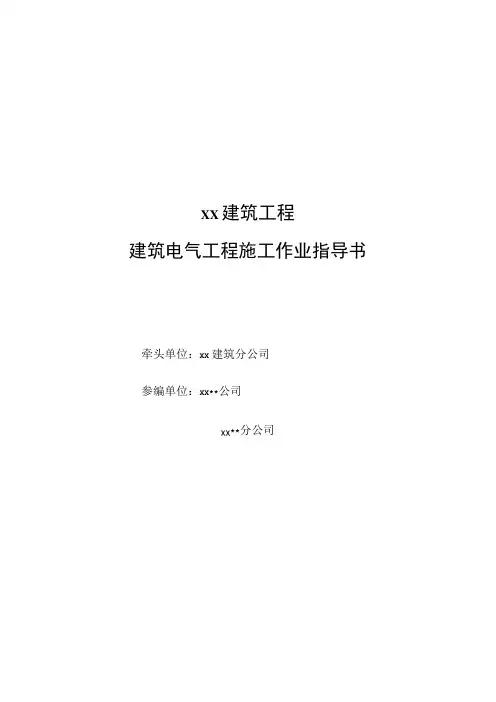

XX建筑工程建筑电气工程施工作业指导书牵头单位：XX建筑分公司参编单位：XX**公司χχ**分公司目录6防雷及接地工程 (1)6.2防雷引下线及接闪器安装 (1)6. 2.1防雷引下线及接闪器安装作业适用范围 (1)7. 2.2防雷引下线及接闪器安装作业施工准备 (1)8. 2.3防雷引下线及接闪器安装作业技术要求 (1)9. 2.4防雷引下线及接闪器安装作业程序与工艺流程 (1)10.2.5防雷引下线及接闪器安装作业工艺要求和施工方法 (2)11.2.6防雷引下线及接闪器安装作业质量控制及检验 (6)12..7防雷引下线及接闪器安装作业安全、职业健康和绿色施工要求6防雷及接地工程6.2防雷引下线及接闪器安装1.1.12.1防雷引下线及接闪器安装作业适用范围适用于一般工业与民用建筑防雷及接地工程防雷引下线及接闪器安装的施工。

1.1.2 防雷引下线及接闪器安装作业施工准备（1）作业面要求1）利用主筋作引下线，墙、柱钢筋已绑扎完成（2）人员要求1）本作业施工人员需要有电气作业操作证、电焊工作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3）施工人员必须按要求佩戴安全防护用品。

（3）机械设备要求1）主要施工机械：电焊机、切割机；2）主要检测机具：接地电阻测试仪、卷尺等。

（4）材料要求常用材料有镀锌扁钢、镀锌圆钢、圆钢、钢管等。

1.1.3 防雷引下线及接闪器安装作业技术要求（1）土建钢筋已绑扎完毕。

（2）一般采用搭接焊，焊接长度应符合下列规定：①圆钢与圆钢搭接不应小于圆钢直径的6倍，且应双面施焊；②扁钢与扁钢搭接不应小于扁钢宽度的2倍，且应至少三面施焊；③圆钢与扁钢搭接不应小于圆钢直径的6倍，且应双面施焊；6.2.4防雷引下线及接闪器安装作业程序与工艺流程（1）作业程序作业准备一检查定位一引下线敷设一均压环敷设一避雷网或避雷带安装一电阻测试一质量验收（2）工艺流程6.1. 图6.1.4-1工艺流程图6.2. 5防雷引下线及接闪器安装作业工艺要求和施工方法（1）作业准备1）按施工图测量线路长度、位置、标高，经复核符合设计要求;2）利用主筋作引下线，墙、柱钢筋已绑扎完；2）施工作业前，提前开具好动火证。

修改说明：本表格与13版比较表头部分将项目负责人改为项目经理，因为项目经理是施工企业在工程项目上的合法代表。

增加了验收记事一栏，方便记录验收当时情况。

一、验收依据1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑电气工程施工质量验收规范》GB50303-2002二、规范摘要1、检验批划分原则避雷引下线安装6层以下的建筑为一个检验批，高层建筑依均压环设置间隔的层数为一个检验批；接闪器安装同一屋面为1个检验批。

2、验收要求（抽查数量）检验批的容量2～15最小抽样数量2；检验批的容量16～25 最小抽样数量3；检验批的容量26～90最小抽样数量5；检验批的容量91～150 最小抽样数量8；检验批的容量151～280最小抽样数量13。

3.主控项目25.1.1 暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处油漆防腐且无遗漏。

25.1.3 当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。

26.1.1 建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。

4.一般项目25.2.1 钢制接地线的焊接连接应符合本规范第24.2.1条的规定，材料采用及最小允许规格、尺寸应符合本规范第24.2.2的规定。

25.2.2 明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分0.5～1.5m；垂直直线部分1.5～3m；弯曲部分0.3～0.5m。

25.2.3 接地线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保护套管，钢套管应与接地线做电气连通。

25.2.7 设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与接地干线连接可靠，连接连接处不同金属间应有防电化腐蚀措施。

26.2.1 避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松件齐全，焊接部分补刷的防腐油漆完整。

避雷引下线和变配电室接地干线敷设工艺工法标准1.1 一般规定1.1.1避雷引下线和变配电室接地干线安装工程应按已批准的设计进行施工。

1.1.2避雷引下线安装应符合以下要求：1 明装敷设引下线截面，采用镀锌圆钢时其直径不得小于8mm，采用镀锌扁钢时其截面不得小于12×4。

引下线应沿最短路线引至接地体，弯曲处应制成软弯，常规应大于90°弯。

明装引下线距墙面为15mm，每隔1500~2000mm应设置支持架固定。

2 暗装引下线，利用建筑物中钢筋混凝土柱的钢筋作为组成时，至少要选用4根柱子且每根柱子至少要有2根主筋通过连接焊接组成一体后，作为引下线。

1.1.3 引下线安装应按以下程序进行：1 利用建筑物柱内主筋作引下线，在柱内主筋绑扎后，按设计要求施工，经检查确认，才能支模；2 直接从基础接地体或人工接地体暗敷埋入粉刷层内的引下线，经检查确认不外露，才能贴面砖或刷涂料等；3 直接从基础接地体或人工接地体引出明敷的引下线，先埋设或安装支架，经检查确认，才能敷设引下线。

1.1.3 引下线测试点的设置是，先将地面以上1400mm的线段，用开口钢管、角钢等预以保护，然后在1500~1800mm处应设断接卡子作为测试点。

暗装时可引到接地电阻测定箱中。

1.1.4 接地线裸露部位应设置保护装置，以防止机械损伤。

凡易遭受损伤部位应用角钢加以保护。

接地线穿越墙壁时应预留明孔，及预埋钢管作保护套管。

1.2 施工准备1.2.1技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 按施工图设计变配电室接地干线的位置进行放线、确定线路，经复核符合设计要求。

3 利用主筋作引下线时，检查钢筋连接完成情况并符合要求。

1.2.2 材料准备同24.2.2条内容。

1.2.3 施工机具同24.2.3条内容。

1.2.4 作业条件1 防雷引下线的作业条件1）防雷引下线暗敷设时建筑物（或构筑物）有脚手架或爬梯，能达到上人操作的条件。
