2防雷引下线及接闪器

避雷针、引下线、接地体的安装避雷针、引下线和接地体属于防直击雷系统，在防雷措施中是必不可少的一环，下面介绍一下它们的安装方式及一些问题一、避雷针的安装避雷针（接闪器）的安装主要包括避雷针的安装和避雷带（网）的安装。

（一）避雷针的安装安装注意事项如下：（1）建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。

（2）不得在避雷针构架上架设低压线路或通讯线路。

（二）避雷带和避雷网的安装1.明装避雷带（网）安装适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。

（1）避雷带在屋面混凝土支座上的安装避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。

(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。

支架的支起高度不应小于150mm。

当条件受限制时，应在墙体施工时预留不小于100mmx100mmx100mm的孔洞，洞口的大小应里外一致。

首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0.25-0.5m。

直线段支架水平间距为1-1.5m，垂直间距为1.5-2m，且支架间距应平均分布。

避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。

(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。

现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体；支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。

支座和支架，水平间距为1-1.5m，转弯处为0.25m-0.5m。

引下线的上端与避雷带（网）的交接处，应弯曲成弧形再与避雷带（网）并齐进行搭接焊接。

不同平面的避雷带（网）应至少有两处互相连接，连接应采用焊接。

建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带（网）焊接成一体。

表B.0.7 防雷引下线及接闪器安装报审、报验表工程名称：新乡市大数据产业园11#宿舍楼编号：致：河南清鸿建设咨询有限公司（项目监理机构）我方已完成一层墙柱防雷引下线及接闪器安装工作,经自检合格，请予以审查或验收。

附件：☑隐蔽工程质量检验资料☑检验批质量检验资料☐分项工程质量检验资料☐施工试验室证明资料☐其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。

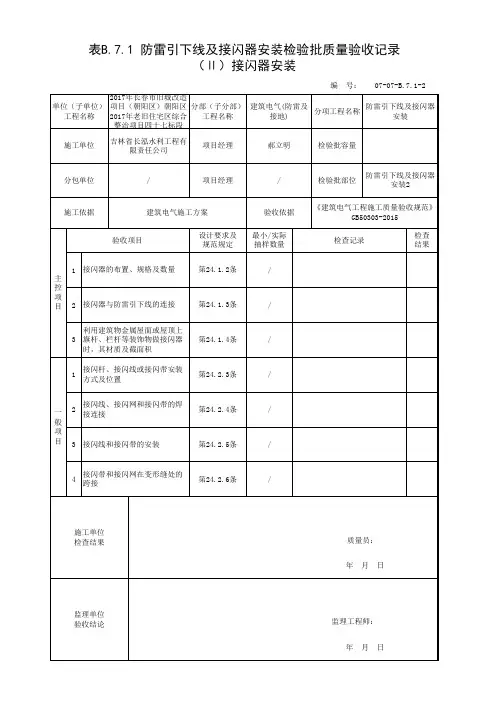

防雷引下线及接闪器安装检验批质量验收记录07070201 002避雷及接地引线（侧击雷）隐蔽工程验收记录表13.3.46工程名称新乡市大数据产业园11#宿舍楼分项工程名称避雷引下线安装施工单位河南省第二建设集团有限公司验收日期年月日设计单位及图纸编号河南易博联城规划建筑设计有限公司类别部位层段或标高（m）材质规格数量连接方法引线柱一层钢筋螺纹16 焊接侧击雷外窗均压环接闪器示意图及说明：避雷引下线:利用框架柱内至少两根对角主筋（不小于ø16）通长焊接，下端与接地装置焊接连接.施工单位监理（建设）单位验收意见：合格验收意见：施工单位项目专业负责人：监理（建设）单位项目专业监理工程师：项目专业质量检查员：年月日（章）年月日（章）表B.0.7 防雷引下线及接闪器安装报审、报验表工程名称：新乡市大数据产业园11#宿舍楼编号：致：河南清鸿建设咨询有限公司（项目监理机构）我方已完成二层墙柱防雷引下线及接闪器安装工作,经自检合格，请予以审查或验收。

附件：☑隐蔽工程质量检验资料☑检验批质量检验资料☐分项工程质量检验资料☐施工试验室证明资料☐其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。

防雷引下线及接闪器安装检验批质量验收记录07070201 002避雷及接地引线（侧击雷）隐蔽工程验收记录表13.3.46工程名称新乡市大数据产业园11#宿舍楼分项工程名称避雷引下线安装施工单位河南省第二建设集团有限公司验收日期年月日设计单位及图纸编号河南易博联城规划建筑设计有限公司类别部位层段或标高（m）材质规格数量连接方法引线柱二层钢筋螺纹16 焊接侧击雷外窗均压环接闪器示意图及说明：避雷引下线:利用框架柱内至少两根对角主筋（不小于ø16）通长焊接，下端与接地装置焊接连接.施工单位监理（建设）单位验收意见：合格验收意见：施工单位项目专业负责人：监理（建设）单位项目专业监理工程师：项目专业质量检查员：年月日（章）年月日（章）表B.0.7 防雷引下线及接闪器安装报审、报验表工程名称：新乡市大数据产业园11#宿舍楼编号：致：河南清鸿建设咨询有限公司（项目监理机构）我方已完成三层墙柱防雷引下线及接闪器安装工作,经自检合格，请予以审查或验收。

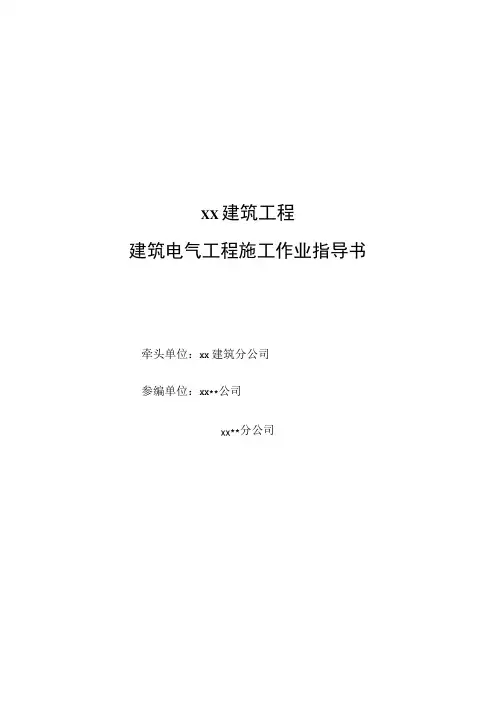

XX建筑工程建筑电气工程施工作业指导书牵头单位：XX建筑分公司参编单位：XX**公司χχ**分公司目录6防雷及接地工程 (1)6.2防雷引下线及接闪器安装 (1)6. 2.1防雷引下线及接闪器安装作业适用范围 (1)7. 2.2防雷引下线及接闪器安装作业施工准备 (1)8. 2.3防雷引下线及接闪器安装作业技术要求 (1)9. 2.4防雷引下线及接闪器安装作业程序与工艺流程 (1)10.2.5防雷引下线及接闪器安装作业工艺要求和施工方法 (2)11.2.6防雷引下线及接闪器安装作业质量控制及检验 (6)12..7防雷引下线及接闪器安装作业安全、职业健康和绿色施工要求6防雷及接地工程6.2防雷引下线及接闪器安装1.1.12.1防雷引下线及接闪器安装作业适用范围适用于一般工业与民用建筑防雷及接地工程防雷引下线及接闪器安装的施工。

1.1.2 防雷引下线及接闪器安装作业施工准备（1）作业面要求1）利用主筋作引下线，墙、柱钢筋已绑扎完成（2）人员要求1）本作业施工人员需要有电气作业操作证、电焊工作业操作证，操作证项目和所操作的项目要一致，且在有效期内；2）施工操作人员应接受三级安全教育培训、技术交底、安全技术交底、应急演练等教育培训，考核合格后才能上岗；在施工作业前认真学习施工组织设计和施工方案，熟悉施工图纸和规范标准，消除有关技术问题；3）施工人员必须按要求佩戴安全防护用品。

（3）机械设备要求1）主要施工机械：电焊机、切割机；2）主要检测机具：接地电阻测试仪、卷尺等。

（4）材料要求常用材料有镀锌扁钢、镀锌圆钢、圆钢、钢管等。

1.1.3 防雷引下线及接闪器安装作业技术要求（1）土建钢筋已绑扎完毕。

（2）一般采用搭接焊，焊接长度应符合下列规定：①圆钢与圆钢搭接不应小于圆钢直径的6倍，且应双面施焊；②扁钢与扁钢搭接不应小于扁钢宽度的2倍，且应至少三面施焊；③圆钢与扁钢搭接不应小于圆钢直径的6倍，且应双面施焊；6.2.4防雷引下线及接闪器安装作业程序与工艺流程（1）作业程序作业准备一检查定位一引下线敷设一均压环敷设一避雷网或避雷带安装一电阻测试一质量验收（2）工艺流程6.1. 图6.1.4-1工艺流程图6.2. 5防雷引下线及接闪器安装作业工艺要求和施工方法（1）作业准备1）按施工图测量线路长度、位置、标高，经复核符合设计要求;2）利用主筋作引下线，墙、柱钢筋已绑扎完；2）施工作业前，提前开具好动火证。

防雷引下线及接闪器安装控制要点一、主控项目1 防雷引下线的布置、安装数量和连接方式应符合设计要求。

检查数量：明敷的引下线全数检查，利用建筑结构内钢筋敷设的引下线或抹灰层内的引下线按总数量各抽查5％，且均不得少于2处。

检查方法：明敷的观察检查，暗敷的施工中观察检查并查阅隐蔽工程检查记录。

2 接闪器的布置、规格及数量应符合设计要求。

检查数量：全数检查。

检查方法：观察检查并用尺量检查，核对设计文件。

3 接闪器与防雷引下线必须采用焊接或卡接器连接，防雷引下线与接地装置必须采用焊接或螺栓连接。

检查数量：全数检查。

检查方法：观察检查，并采用专用工具拧紧检查。

4 当利用建筑物金属屋面或屋顶上旗杆、栏杆、装饰物、铁塔、女儿墙上的盖板等永久性金属物做接闪器时，其材质及截面应符合设计要求，建筑物金属屋面板间的连接、永久性金属物各部件之间的连接应可靠、持久。

检查数量：全数检查。

检查方法：观察检查，核查材质产品质量证明文件和材料进场验收记录，并核对设计文件。

二、一般项目1 暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，并应设置专用支架固定，引下线焊接处应刷油漆防腐且无遗漏。

检查数量：抽查引下线总数的10％，且不得少于2处。

检查方法：明敷的观察检查，暗敷的施工中观察检查并查阅隐蔽工程检查记录。

2 设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与防雷引下线连接可靠，连接处不同金属间应采取防电化学腐蚀措施。

检查数量：按接地点总数抽查10％，且不得少于1处。

检查方法：施工中观察检查并查阅隐蔽工程检查记录。

3 接闪杆、接闪线或接闪带安装位置应正确，安装方式应符合设计要求，焊接固定的焊缝应饱满无遗漏，螺栓固定的应防松零件齐全，焊接连接处应防腐完好。

检查数量：全数检查。

检查方法：观察检查。

4 防雷引下线、接闪线、接闪网和接闪带的焊接连接搭接长度及要求应符合下列规定。

（1）扁钢与扁钢搭接不应小于扁钢宽度的2倍，且应至少三面施焊；（2）圆钢与圆钢搭接不应小于圆钢直径的6倍，且应双面施焊；（3）圆钢与扁钢搭接不应小于圆钢直径的6倍，且应双面施焊；（4）扁钢与钢管，扁钢与角钢焊接，应紧贴角钢外侧两面，或紧贴3／4钢管表面，上下两侧施焊。

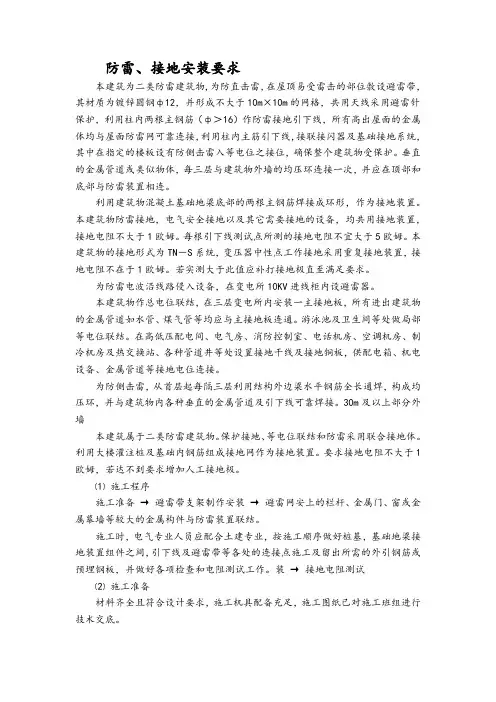

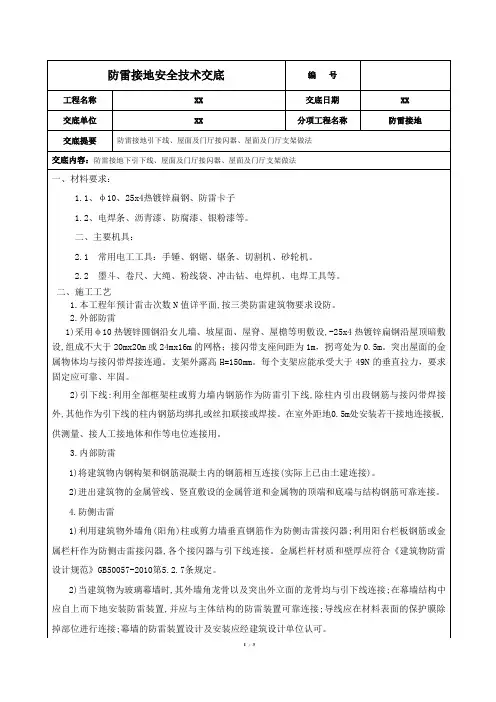

防雷、接地安装要求本建筑为二类防雷建筑物,为防直击雷，在屋顶易受雷击的部位敷设避雷带，其材质为镀锌圆钢ф12，并形成不大于10m×10m的网格，共用天线采用避雷针保护，利用柱内两根主钢筋（ф＞16）作防雷接地引下线，所有高出屋面的金属体均与屋面防雷网可靠连接，利用柱内主筋引下线，接联接闪器及基础接地系统，其中在指定的楼板设有防侧击雷入等电位之接位，确保整个建筑物受保护。

垂直的金属管道或类似物体，每三层与建筑物外墙的均压环连接一次，并应在顶部和底部与防雷装置相连。

利用建筑物混凝土基础地梁底部的两根主钢筋焊接成环形，作为接地装置。

本建筑物防雷接地，电气安全接地以及其它需要接地的设备，均共用接地装置，接地电阻不大于1欧姆。

每根引下线测试点所测的接地电阻不宜大于5欧姆。

本建筑物的接地形式为TN－S系统，变压器中性点工作接地采用重复接地装置，接地电阻不在于1欧姆。

若实测大于此值应补打接地极直至满足要求。

为防雷电波沿线路侵入设备，在变电所10KV进线柜内设避雷器。

本建筑物作总电位联结，在三层变电所内安装一主接地板，所有进出建筑物的金属管道如水管、煤气管等均应与主接地板连通。

游泳池及卫生间等处做局部等电位联结。

在高低压配电间、电气房、消防控制室、电话机房、空调机房、制冷机房及热交换站、各种管道井等处设置接地干线及接地铜板，供配电箱、机电设备、金属管道等接地电位连接。

为防侧击雷，从首层起每隔三层利用结构外边梁水平钢筋全长通焊，构成均压环，并与建筑物内各种垂直的金属管道及引下线可靠焊接。

30m及以上部分外墙本建筑属于二类防雷建筑物。

保护接地、等电位联结和防雷采用联合接地体。

利用大楼灌注桩及基础内钢筋组成接地网作为接地装置。

要求接地电阻不大于1欧姆，若达不到要求增加人工接地极。

⑴施工程序施工准备→避雷带支架制作安装→避雷网安上的栏杆、金属门、窗或金属幕墙等较大的金属构件与防雷装置联结。

施工时，电气专业人员应配合土建专业，按施工顺序做好桩基，基础地梁接地装置组件之间，引下线及避雷带等各处的连接点施工及留出所需的外引钢筋或预埋钢板，并做好各项检查和电阻测试工作。

防雷接地系统介绍一、防雷接地系统简介1 、外部防雷保护装置的组成：接闪器、引下线及接地网。

2、内部防雷保护装置的组成：等电位、电涌保护器等。

3、预防的对象：直击雷、侧击雷、雷电波侵入、雷电反击等。

前两者主要通过外部防雷保护装置实现，后两者主要通过内部防雷保护装置实现。

简图示意：防雷系统的一般施工工艺流程：二、施工流程实例解读1、基础接地网基础接地网主要是指地下室底板钢筋将所有引下线串联在一起，然后通过桩基础中的引下线导入大地的一种防护措施，实测接地电阻不大于1Ω。

（1）接地网必须与所有引下线用不小于Φ10的钢筋或圆钢连接，将所有的引下线串联在一起。

（2）接地网中如果钢筋采用绑扎，需将两搭接的钢筋进行焊接连接；交叉的钢筋连接采用不小于Φ10的钢筋或圆钢跨接连接；跨接钢筋弯曲半径不小于10d、特殊情况不小于6d。

（3）接地网焊接施工时，采用双面焊时，焊缝长度≥6d，单面焊接时焊接长度≥12d，所有焊缝必须饱满。

（4）预留强弱电井、电梯、各种机房的等电位接地点，采用40×4的镀锌扁钢。

接地网与引下线的串联连接，及其电梯强弱电井等电位的预留。

（每栋地面以上，必须留有2个以上的接地电阻测试点）接地网钢筋焊接：2、引下线（1）采用2根不小于Φ16（或4根小于Φ16且大于Φ10）的竖向钢筋与地梁钢筋、柱筋连接。

（2）跨接线采用不小于Φ10的圆钢焊接，双面焊接焊缝长度大于圆钢直径6d，单面焊大于12d，圆钢弯曲半径大于圆钢直径6d，并用油漆标记方便查找。

（3）主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理。

（4）一类到三类防雷建筑物引下线的间距分别不能超过12m、18m及25m。

3、等电位等电位主要包括总等电位联结（MEB）、辅助等电位联结（SEB）及局部等电位联结（LEB）。

（1）等电位联结端子板及联结线宜采用铜质材料，其截面积一定要符合规范要求。

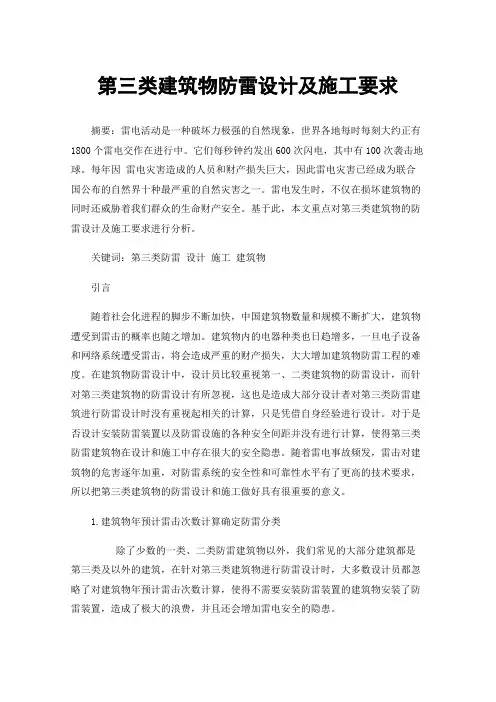

第三类建筑物防雷设计及施工要求摘要：雷电活动是一种破坏力极强的自然现象，世界各地每时每刻大约正有1800个雷电交作在进行中。

它们每秒钟约发出600次闪电，其中有100次袭击地球。

每年因雷电灾害造成的人员和财产损失巨大，因此雷电灾害已经成为联合国公布的自然界十种最严重的自然灾害之一。

雷电发生时，不仅在损坏建筑物的同时还威胁着我们群众的生命财产安全。

基于此，本文重点对第三类建筑物的防雷设计及施工要求进行分析。

关键词：第三类防雷设计施工建筑物引言随着社会化进程的脚步不断加快，中国建筑物数量和规模不断扩大，建筑物遭受到雷击的概率也随之增加。

建筑物内的电器种类也日趋增多，一旦电子设备和网络系统遭受雷击，将会造成严重的财产损失，大大增加建筑物防雷工程的难度。

在建筑物防雷设计中，设计员比较重视第一、二类建筑物的防雷设计，而针对第三类建筑物的防雷设计有所忽视，这也是造成大部分设计者对第三类防雷建筑进行防雷设计时没有重视起相关的计算，只是凭借自身经验进行设计。

对于是否设计安装防雷装置以及防雷设施的各种安全间距并没有进行计算，使得第三类防雷建筑物在设计和施工中存在很大的安全隐患。

随着雷电事故频发，雷击对建筑物的危害逐年加重，对防雷系统的安全性和可靠性水平有了更高的技术要求，所以把第三类建筑物的防雷设计和施工做好具有很重要的意义。

1.建筑物年预计雷击次数计算确定防雷分类除了少数的一类、二类防雷建筑物以外，我们常见的大部分建筑都是第三类及以外的建筑，在针对第三类建筑物进行防雷设计时，大多数设计员都忽略了对建筑物年预计雷击次数计算，使得不需要安装防雷装置的建筑物安装了防雷装置，造成了极大的浪费，并且还会增加雷电安全的隐患。

这里举例说明：列如，上海市某小区内有一幢住宅楼，其中L=75.5m，W=55.2m，H=30.2m,。

上海的年平均雷暴日T d=49.9d/a,则校正系数在一般情况下取1（K=1），根据GB50057-2010中的公式计算，建筑物截收相同雷击次数的等效面积为A e，因建筑物高度为30.2m＜100m。

修改说明：本表格与13版比较表头部分将项目负责人改为项目经理，因为项目经理是施工企业在工程项目上的合法代表。

增加了验收记事一栏，方便记录验收当时情况。

一、验收依据1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑电气工程施工质量验收规范》GB50303-2002二、规范摘要1、检验批划分原则避雷引下线安装6层以下的建筑为一个检验批，高层建筑依均压环设置间隔的层数为一个检验批；接闪器安装同一屋面为1个检验批。

2、验收要求（抽查数量）检验批的容量2～15最小抽样数量2；检验批的容量16～25 最小抽样数量3；检验批的容量26～90最小抽样数量5；检验批的容量91～150 最小抽样数量8；检验批的容量151～280最小抽样数量13。

3.主控项目25.1.1 暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处油漆防腐且无遗漏。

25.1.3 当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。

26.1.1 建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。

4.一般项目25.2.1 钢制接地线的焊接连接应符合本规范第24.2.1条的规定，材料采用及最小允许规格、尺寸应符合本规范第24.2.2的规定。

25.2.2 明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分0.5～1.5m；垂直直线部分1.5～3m；弯曲部分0.3～0.5m。

25.2.3 接地线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保护套管，钢套管应与接地线做电气连通。

25.2.7 设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与接地干线连接可靠，连接连接处不同金属间应有防电化腐蚀措施。

26.2.1 避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松件齐全，焊接部分补刷的防腐油漆完整。

防雷装置安全检查1.0目的：为了提供安全检查的依据及避免漏检不安全因素，特制订此标准。

2.0适用范围：公司防雷装置的安全检查。

3.0检查内容3.1防雷技术措施的安全设计与验算。

3.2防雷装置完好3.2.1接闪器避雷针一般采用圆钢或焊接钢管制成，且应镀锌或涂漆。

针长1m以下的，圆钢为12mm，钢管为20mm。

针长12m的，圆钢为16mm，钢管为25mm。

烟囱顶上的针，圆钢为20mm，钢管为40mm。

3.2.2引下线引下线是指连接闪器与接地装置的金属体。

3.2.3接地装置避雷针（带）与引下线的接地装置连接应采用焊接。

整体防雷装置应保证完好的电气通路和连接的可靠性（包括跨接线和过度伸缩缝的处理等）。

3.3独立避雷针独立避雷针是离开建筑物单独装设的，应设置独立的集中接地装置，以加强雷电流散流作用和降低对地电压，接地装置与其他接地网、金属物体间距至少不小于3m。

3.4预防性检测及资料必须进行预防性试验与检查、检测，保持其良好的保护性能。

3.4.1定期检测试验对接地装置、阀型避雷器等每年应在雷雨季节前检测，并有专业检测报告和数据。

3.4.2经常性检测对各种防雷装置应按规范标准要求检查整体和器件情况，例如：连接点有无裂纹，引下线上有无闪络或烧损痕迹，腐蚀锈蚀认及与相邻异体的安全距离情况等。

4.0检查人应根据本标准进行检查，并填写防雷装置安全检查表。

5.0相关记录5.1防雷装置安全检查表防雷装置安全检查（二）防雷装置是一种用来保护建筑、设备和人员免受雷击的电气设备。

在现代社会中，雷击灾害给人们的生活和财产安全带来了巨大的威胁。

因此，在各类建筑和设备中安装防雷装置变得非常重要。

为了确保防雷装置的安全性，必须进行定期的检查和维护。

以下是防雷装置安全检查的相关内容。

首先，应确保防雷装置的基本参数符合国家标准和相关规定。

防雷装置应满足电气安全、机械安全、环境安全和使用安全等方面的要求。

在进行安全检查时，必须对这些要求进行全面、细致的检查，确保装置具有良好的绝缘性、导电性、耐腐蚀性等特性，能够抵御雷击的破坏和损伤。
