接闪器避雷针

避雷针、引下线、接地体的安装避雷针、引下线和接地体属于防直击雷系统，在防雷措施中是必不可少的一环，下面介绍一下它们的安装方式及一些问题一、避雷针的安装避雷针（接闪器）的安装主要包括避雷针的安装和避雷带（网）的安装。

（一）避雷针的安装安装注意事项如下：（1）建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。

（2）不得在避雷针构架上架设低压线路或通讯线路。

（二）避雷带和避雷网的安装1.明装避雷带（网）安装适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。

（1）避雷带在屋面混凝土支座上的安装避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。

(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。

支架的支起高度不应小于150mm。

当条件受限制时，应在墙体施工时预留不小于100mmx100mmx100mm的孔洞，洞口的大小应里外一致。

首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0.25-0.5m。

直线段支架水平间距为1-1.5m，垂直间距为1.5-2m，且支架间距应平均分布。

避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。

(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。

现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体；支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。

支座和支架，水平间距为1-1.5m，转弯处为0.25m-0.5m。

引下线的上端与避雷带（网）的交接处，应弯曲成弧形再与避雷带（网）并齐进行搭接焊接。

不同平面的避雷带（网）应至少有两处互相连接，连接应采用焊接。

建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带（网）焊接成一体。

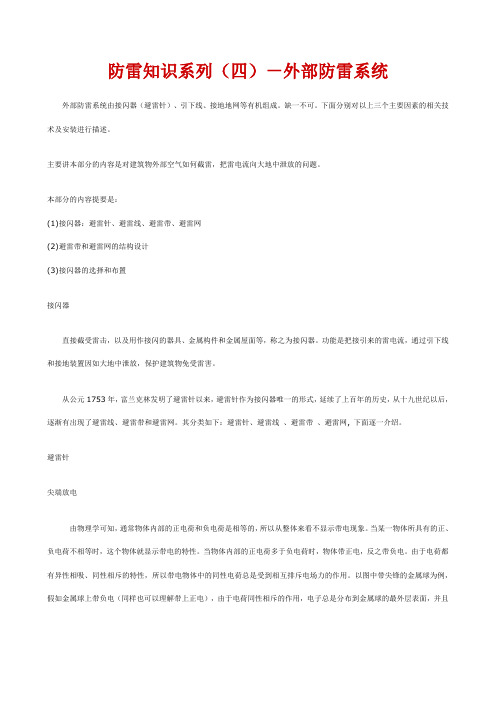

防雷知识系列（四）－外部防雷系统外部防雷系统由接闪器（避雷针）、引下线、接地地网等有机组成。

缺一不可。

下面分别对以上三个主要因素的相关技术及安装进行描述。

主要讲本部分的内容是对建筑物外部空气如何截雷，把雷电流向大地中泄放的问题。

本部分的内容提要是：(1)接闪器：避雷针、避雷线、避雷带、避雷网(2)避雷带和避雷网的结构设计(3)接闪器的选择和布置接闪器直接截受雷击，以及用作接闪的器具、金属构件和金属屋面等，称之为接闪器。

功能是把接引来的雷电流，通过引下线和接地装置因如大地中泄放，保护建筑物免受雷害。

从公元1753年，富兰克林发明了避雷针以来，避雷针作为接闪器唯一的形式，延续了上百年的历史，从十九世纪以后，逐渐有出现了避雷线、避雷带和避雷网。

其分类如下：避雷针、避雷线、避雷带、避雷网, 下面逐一介绍。

避雷针尖端放电由物理学可知，通常物体内部的正电荷和负电荷是相等的，所以从整体来看不显示带电现象。

当某一物体所具有的正、负电荷不相等时，这个物体就显示带电的特性。

当物体内部的正电荷多于负电荷时，物体带正电，反之带负电。

由于电荷都有异性相吸、同性相斥的特性，所以带电物体中的同性电荷总是受到相互排斥电场力的作用。

以图中带尖锋的金属球为例，假如金属球上带负电（同样也可以理解带上正电），由于电荷同性相斥的作用，电子总是分布到金属球的最外层表面，并且容易逃离金属球。

球的尖锋部分，电子受到同性电荷往外排斥力最强，最容易被排斥离开金属球，这就是通常说的“尖端放电”。

公元1749年4月29日，富兰克林在给约翰·米西尔（John Mitchel）的信中提出了，云层由于不断受到蒸汽摩擦而带电的看法，他认为"当带电的云块飘过田野、掠过高山、巨树、耸立的高塔、尖屋顶、船舶桅杆、烟筒等物的时候，拖曳出电火，正如许多尖导体和突出物产生的现象一样，整个云层就在那里放出电来"由此，他提出了避雷针的设想。

他说：既然尖导体可以把一个离它很远的带电体上的电荷释放掉，避免它对其他物体产生电击，那麽尖导体对于人类可能有些用处。

防雷作用要防止雷电危害，就必须严格防雷装置。

一个完整的防雷装置由三部分组成：接闪器（避雷针）、引下线和接地体。

接闪器是直接接受雷击的金属导体，它安装在被保护物顶端或独立避雷器上。

在雷电通道的初始发展阶段，因雷云离地面比较高，故通道发展的方向不受地面物体的影响，但当雷电通道发展到一定高度时，地面上的突出物将会影响通道的发展方向。

因此，易燃易爆化学物品的储存区，如仓库、油罐等，必须装有接闪器（避雷针），通道就会向避雷针方向发展，这是因为接闪器高出易燃易爆化学物品储存突出物体并且有良好的接地。

所以，接闪器的本质作用，就是把雷电引到自身上来，并安全地将雷电流引入大地。

接地装置作用引下线是连接接闪器和接地装置的金属导体，它的作用是把接闪器上的雷电流传递到接地体上，引下线一般采用圆钢或扁钢组成，如有腐蚀性场所应当适当增大截面积，引下线一般沿建筑物的外墙敷设，敷设路线应尽量短而直，应固定牢固，固定支点不应大于1.5至2米。

在地面连接处应用钢管穿管的办法，以防止外物对引下线的机械损伤和防腐蚀。

为了检查测量的方便，在离地面1.5-1.8米处须设置断接卡。

接地体包括接地装置和装置周围的土壤或混凝土，它的作用是把雷击电流有效地泄入大地，现在常用的接地装置有水平接地极、垂直接地极、延长接地极和基础接地极。

易燃易爆化学物品的接地装置一般采用垂直接地极，即用一根2.5米以上的角钢、圆钢、钢管或铜质柱型材制成垂直打入土壤中，当接地不能满足要求时，可采用环形接地极组和放射形接地极组的办法，为了防止被腐蚀，可在埋前先涂上防腐剂。

有些地区土壤电阻较高，一般接地方式达不到接地设计要求的，可采用人工办法来减少接地土壤的电阻率，即用换土法或化学处理法。

对防雷接地的接地要求是什么？防雷接地：为把雷电流迅速导入大地，以防止雷害为目的的接地叫作防雷接地。

建筑多属于一级负荷，应按一级防雷建筑物的保护措施设计，接闪器采用针带组合接闪器，避雷带采用25×4（mm）镀锌扁钢在屋顶组成≤10×10（m）的网格，该网格与屋面金属构件作电气连接，与大楼柱头钢筋作电气连接，引下线利用柱头中钢筋，圈梁钢筋，楼层钢筋与防雷系统连接，外墙面所有金属构件也应与防雷系统连接，柱头钢筋与接地体连接，组成具有多层屏蔽的笼形防雷体系。

防雷装置由几部分组成？基本防雷措施有哪些？
防雷装置一般由接闪器、引下线、接地装置三部分组成。

1）接闪器：直接承受雷击的部件，称为接闪器。

避雷针、避雷线、避雷网、避雷带、避雷器及一般建筑物和构筑物的金属屋面或混凝土屋面，均可作为接闪器。

接闪器实质上起引雷作用，将雷电引向自身，为雷云放电提供通路，并将雷电流泄入大地，从而使被保护物体免遭雷击、免受雷害的一种人工装置。

2）引下线：连接接闪器和接地装置的金属导体，称为引下线。

引下线一般用圆钢或扁钢制作。

3）接地装置：接地装置包括接地体和接地线。

防雷接地装置与一般电气设备接地装置基本相同，所不同的只是所用材料比一般接地装置要大。

基本防雷措施有哪些？
1）防止直击雷的重要措施是装设避雷针、避雷线、避雷网及避雷带。

2）防止静电感应过电压的措施是将建筑物内的金属设备、金属管路及结构的钢盘等给予接地。

3）低压线路防止雷电波侵入的措施是，对于重要用户，采用直埋电缆配电，在进户处将电缆金属外皮接地，或由架空线路转经50m 以上的直埋电缆配电，在电缆和架空转接处装一组低压阀式避雷器，并将电缆金属外皮和绝缘子的铁脚一并接地。

对于一般用户，当采用架空线进户时，将进户线横担、绝缘子的铁脚一并接地。

若要保护直入式电能表，在进户线处应增装一组低压阀式避雷器。

4）架空管道防止雷电波侵入的措施是，在管道进口及邻进处100m 内，采取1～4处接地。

该接地装置可与电气设备接地装置共用。

避雷针的爰护范围摘要本文争论了避雷针的感应静电场掌握原理，说明白避雷针应用的环境性，提出了对避雷针（接闪器）的选择和设计的几点建议。

关键词避雷针接闪器建筑物防雷笔者在"避雷针爰护范围的理论与试验"⑴一文中介绍了避雷针爰护范围的主要历史资料，本文重要从物理学的角度，也就是从感应静电场掌握的角度争论这个问题。

可供防雷工作者参考，如有谬误之处欢迎同行和读者批判指正。

1.避雷针是引雷针1.1为避雷针正名避雷针实际上是引雷针，它的爱护作用是拦截闪电打在自己身上，从而使建筑物避开患病直接雷击，它把雷电的能量沿着引下线平安地导入地中；它不能阻挡雷电的行进，也不能消退雷电。

现在只有中国和日本仍旧使用"避雷针”这个名词；英国和美国都把它称为"导电针""我国称它为"接闪器"等等。

由于我们祖先用的是象形文字系统，望文生义是我们的习惯，为了避开误会"避雷针"的爱护原理，有人提出"要为避雷针正名"的建议。

在防雷学科本科的教科书《高电压工程学》中，接受直接雷击的防雷装置称为接闪器，避雷针是接闪器的一种，是棒形的；接闪器的形式还包括：避雷带、避雷网和法拉第笼（金属箱体和罐体）等。

2.2击选择性原理接闪器是依据雷击选择性原理设计的。

雷电先导放电的路径听从于统计规律，在全部可能放电的方向中，最主要的方向打算于最大电场强度。

雷雨云中的电荷积集到肯定密度，首先从云中某处产生空气的电离而形成下行先导流注，高空先导流注放电的方向是随机的, 不受地面物体的影响。

雷雨云下面的地面和地物受雷云电荷的静电感应，产生出与雷电异号的电荷，并使各地物表面的电场强度增加。

当下行先导流注进展到某种高度，即所谓雷电定位高度H1处时，大气电场开头被地物感应电场所歪曲，雷电先导向歪曲后的最大电场强度方向进展。

当下行先导流注行进到雷击高度H2后，某一个或几个地物表面电场强度达到了击穿空气的数值，该地物就会产生迎面先导流注，它向上进展与下行先导流注汇合，然后就产生剧烈的主放电，该地物就遭到了雷击。

管道防雷检测措施引言管道防雷检测是一项重要的安全措施，旨在确保管道系统在雷暴天气下维持良好的运行状态。

本文将介绍管道防雷检测的基本原理和常见措施，并提供相关建议。

基本原理管道防雷检测的基本原理是通过安装合适的防雷设备和引导措施，将雷电的电能引导到地下或其他安全通道中，避免对管道系统造成损害。

其中，雷电电能的引导和排散是关键的步骤。

防雷设备1.避雷针：安装避雷针是防止管道系统直接受到雷击的常见方法。

避雷针通常安装在管道系统上方高点，并与地下接地装置连接，以将雷电引导到地下。

2.避雷带：避雷带可在管道系统附近建造，形成一个整体的防雷环境。

避雷带一般由金属材料制成，具有良好的导电性能，能有效吸收和引导雷电电能。

3.静电接地装置：静电接地装置用于将管道系统和地面保持一定的电位差，防止静电积聚。

合理设置静电接地装置可以降低雷电引发的事故风险。

引导措施1.引导线：引导线安装在管道系统的附近地面上，以形成一个良好的导电路径。

引导线可以采用金属材料制成，贴合地面铺设，将雷电引导到地下。

2.管道防雷罩：在管道系统的关键位置，如进出口处，可以安装管道防雷罩。

这种罩子通常由金属材料制成，能够强而有效地吸收和排散雷电电能。

3.接闪器：接闪器用于引导雷电穿过引导线和避雷针到达地下，避免雷电直接击中管道系统。

接闪器通常由金属导体制成，具有较大的导电能力。

防雷建议在进行管道防雷检测时，应遵循以下建议：1.定期检查防雷设备：定期对避雷针、避雷带、静电接地装置进行检查和维护，确保其完好性和正常工作状态。

2.注意环境清洁：保持管道系统周围的环境清洁，并定期清除可能影响防雷设备工作的杂物和灰尘。

3.遵循防雷标准：遵循相关的防雷标准和规范，确保防雷设备的选择、安装和维护符合要求。

4.定期测试和检查：定期对防雷设备进行测试和检查，确保其正常工作并及时发现问题。

5.培训和教育：对相关工作人员进行培训和教育，使其了解管道防雷的基本知识和操作技能。

接闪器和避雷针的区别接闪器和避雷针是两种常见的用于防止雷电危害的设备。

虽然它们的主要目标都是保护建筑和人员免受雷击的影响，但它们在设计、功能、安装位置和工作原理上存在一些区别。

接下来，我们将详细讨论接闪器和避雷针之间的区别。

首先，让我们了解一下接闪器的定义和作用。

接闪器是一种专门设计用于接收和分散雷击的设备，它可以将雷电导向到可控制的路径上，以便排除电荷和雷电的危险。

接闪器通过减少雷击的影响，保护建筑物和人员免受电击的伤害。

接闪器通常由金属材料制成，如铝或铜，因为金属有较好的导电性能。

与接闪器不同，避雷针是一种安装在建筑物或高耸物体上的金属杆状设备，旨在通过引导雷电来减少雷电对建筑物的损害。

避雷针通常较长且尖锐，以便吸引雷电，并通过导体将雷电引导到地面。

避雷针能够提供一条最短路径，以便雷电能迅速地穿过它并安全地释放到地面。

从安装位置来看，接闪器和避雷针也存在差异。

接闪器通常被安装在建筑物的屋顶上，以便拦截雷电并引导它们通过接地系统排放到地面。

避雷针则经常被安装在建筑物的顶部或有高雷电活动的地区，以便吸引雷电并将其引导到地面。

此外，接闪器和避雷针的工作原理也不同。

接闪器主要依靠其导体材料和接地系统来吸引和分散雷电，以保护建筑物和人员的安全。

它们具有良好的导电性能，可以有效地将雷电导向地面。

另一方面，避雷针通过其尖锐的形状和高度来吸引和导向雷电。

当雷电靠近时，避雷针会通过其尖端释放电荷，并通过导线将电荷输送到地面。

需要指出的是，接闪器和避雷针都不能完全阻止雷电，它们只是减轻雷电带来的损害。

它们可以保护建筑物和人员免受严重的电击和火灾等危险。

然而，由于接闪器使用了大量的导体材料和更复杂的接地系统，相对于避雷针来说，它们的安装和维护成本通常较高。

综上所述，接闪器和避雷针是用于保护建筑物和人员免受雷击影响的两种设备。

接闪器通过吸引和分散雷电来保护建筑物的安全，而避雷针则通过吸引和导向雷电来降低雷电对建筑物的损害。

高层建筑防雷设计及施工随着城市的不断发展，高层建筑如雨后春笋般拔地而起。

这些高层建筑不仅是城市现代化的象征，也为人们提供了更多的居住和工作空间。

然而，由于其高度较高，更容易遭受雷击，因此防雷设计及施工就显得尤为重要。

雷电是一种强大的自然现象，其瞬间释放的能量巨大。

当雷电击中高层建筑时，可能会造成电气设备损坏、火灾、人员伤亡等严重后果。

因此，在高层建筑的设计和施工过程中，必须充分考虑防雷问题，采取有效的防雷措施，以确保建筑物和人员的安全。

一、高层建筑防雷设计1、接闪器设计接闪器是防雷系统的第一道防线，其作用是直接承受雷击并将雷电流引入地下。

对于高层建筑，常用的接闪器有避雷针、避雷带和避雷网。

避雷针通常安装在建筑物的顶部，通过尖端放电将雷电吸引过来。

避雷带和避雷网则沿建筑物的屋角、屋脊、屋檐等部位敷设，形成一个较大的保护区域。

在设计接闪器时，要根据建筑物的高度、形状、地理位置等因素，合理确定其布置方式和保护范围。

2、引下线设计引下线是连接接闪器和接地装置的导体，其作用是将雷电流安全地引入地下。

在高层建筑中，引下线通常利用建筑物的结构柱内的主筋作为自然引下线。

为了保证引下线的可靠性，主筋的直径应不小于16mm，并且在连接处应采用焊接或螺栓连接。

引下线的数量和间距应根据建筑物的防雷类别和面积进行计算确定，一般来说，引下线的间距不应大于 18m。

3、接地装置设计接地装置是防雷系统的最后一道防线，其作用是将雷电流迅速散入大地，降低地电位升高，保护人员和设备的安全。

接地装置通常由接地极和接地线组成。

接地极可以采用角钢、钢管、铜板等材料制作，埋设在地下一定深度。

接地线则连接接地极和引下线，一般采用扁钢或圆钢。

在设计接地装置时，要考虑土壤电阻率、接地电阻等因素，确保接地电阻符合要求。

对于土壤电阻率较高的地区，可以采用增加接地极数量、使用降阻剂等方法降低接地电阻。

4、等电位连接设计等电位连接是将建筑物内的金属构件、电气设备、金属管道等通过导体连接在一起，使它们处于相同的电位，以减少雷电反击和跨步电压的危害。

接闪器一般指的是什么
接闪器我们一般叫提前放电避雷针、接闪器其实也是提前放电避雷针。

防
雷装置的接闪器，其由针尖体、基球体、邻球体和底杆体等部分组成，且有提
前放电的性能，所以一般也是提前放电避雷针。

防直击雷的性能较传统避雷针优，而且具有中国传统建筑装饰文化的特色；适合于一般建筑物顶上使用，尤
其适合于小面积的高建筑物和构筑物上使用。

防雷装置由接闪器、引下线和接
地装置组成。

接闪器位于防雷装置的顶部，其作用是利用其高出被保护物的突出地位把雷电引向自身，承接直击雷放电。

除避雷针、避雷线、避雷网、避雷带可作为
接闪器外，建筑物的金属屋面可用作第一类防雷建筑物以外的建筑物的接闪器。

提前放电避雷针所用材料应能满足机械强度、耐腐蚀和热稳定性.防雷装置由接闪器、引下线和接地装置组成。

提前放电避雷针位于防雷装置的顶部，其
作用是利用其高出被保护物的突出地位把雷电引向自身，承接直击雷放电。

除
避雷针、避雷线、避雷网、避雷带可作为接闪器外，建筑物的金属屋面和金属
构件可用作第一类防雷建筑物以外的建筑物的提前放电避雷针。

接闪器的分类及标准：接闪器可划分为被动式避雷针、半导体消雷器以及主动式避雷针三大类。

（1）建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连城一个整体的电气通路，且与避雷引下线连接可靠。

（2）避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的防腐油漆完整。

（3）避雷带应平整顺直，固定点支持件间距均匀、固定可靠，每个支点件应能承受大于49N（5kg）的垂直拉力。

当设计无要求时，支持件间距符合GB50303-2002《建筑电气工程施工质量验收规范》第25.2.2条的规定。
