蝶阀产品使用说明书
1 概述
1.1 主要用途及适用规范:
本阀门主要用于石油、天然气、油品、化工、冶金、城建及一般工业管道上作为切断装置。
1.2 品种及规格:
对夹式蝶阀,压力等级10MPa、通径DN200
1.3 型号组成及代表意义:
D 3 7 3 — H 600Lb
公称压力代号:表示压力为10MPa
密封材料代号:H表示合金钢
结构形式代号:3表示三偏心
连接型式:7表示对夹式连接
传动方式:3表示蜗轮传动
类型代号:D表示类型为蝶阀
2 结构特征与工作原理:
按顺时针方向旋转手轮时闸板下降,使密封面吻合,将通道切断,即为关闭,逆时针旋转手轮时则为开启。
3 技术特性
主性能和参数见表1
表1
4 主要外形尺寸和连接尺寸见图一。
5 主要零件的材料
D373H-600Lb的主要零件材料见表2
表2
6 保管、使用和安装
6.1本阀门通道两端须堵密封盖,存放有干燥通风的室内。
长期存放,应经常检查,防止锈蚀6.2安装前,应将阀门清洗干净,并消除在运输过程中可能造成的缺陷。
6.3安装前,必须仔细核对阀门上的标志和铭牌是否符合使用要求。
6.4本阀门应安装在水平或垂直管道上的直立或侧卧位置,并便于检修和操作。
6.5本阀门在运行时应全开或全闭,不能作节流用,以免密封面受冲刷而加速磨损。
6.6传动部位应保持清洁,应定期加注润滑油。
7 故障分析与排除方法见表3
表3
图一。
电动蝶阀产品使用说明一、用途和主要性能规范1.本阀安装在管路或设备上作截流、接通和调节流量之用。
2.主要性能规范 二、结构和作用原理1.本阀为法兰连接,它是由阀体、蝶板、支架、阀杆、电动装置、密封圈等组成。
2.本阀依靠电动装置的电机或手轮旋转,带动阀轴转动90°,阀轴带动蝶板转动,从而实现开启或关闭。
由于电动装置的特性,可任意调节流量。
3.电动装置带有极限终点限位开关,到终点能自动切断电路,同时为了安全起见并设有电力过载保护装置和信号灯指示。
三、外型与主要零件材质 1.外型及连接尺寸型号 公称压力MPa试验压力适用温度℃适用介质强度(水)MPa密封(水)MPaD943H-10C 1.0 1.5 1.1 -29~425℃水、蒸气、油品D943H-16C1.62.41.8型号公称通径尺寸L D D1D2H1H2b-f Z-ΦdD343H-10C50 108 165 125 99 106 236 20-2 4-Φ18 65 112 185 145 118 114 246 20-2 4-Φ18 80 114 200 160 132 118 247 20-2 8-Φ18 100 127 220 180 156 132 260 22-2 8-Φ18 125 140 250 210 184 157 307 22-2 8-Φ18 150 140 285 240 211 178 341.5 24-2 8-Φ22 200 152 340 295 266 211.5 417.5 24-2 8-Φ22 250 165 395 350 319 256.5 448.5 26-2 12-Φ22 300 178 445 400 370 289.5 508.5 26-2 12-Φ22 350 190 505 460 428 319.5 538.5 26-2 16-Φ22 400 216 565 515 480 358.5 583.5 26-2 16-Φ26 450 222 615 565 530 389 603 28-2 20-Φ26 500 229 670 620 582 428 652 28-2 20-Φ26 600 267 780 725 682 506.5 737.5 34-2 20-Φ30 700 292 895 840 794 543.5 792.5 34-5 24-Φ30 800 318 1015 950 901 602 866.5 36-5 24-Φ33 900 330 1115 1050 1001 667.5 985.5 38-5 28-Φ33 1000 410 1230 1160 1112 732.5 993.5 38-5 28-Φ36型号公称通径尺寸L D D1D2H1H2b-f Z-ΦdD343H-16C50 108 165 125 99 106 236 20-2 4-Φ18 65 112 185 145 118 114 246 20-2 4-Φ18 80 114 200 160 132 118 247 20-2 8-Φ18 100 127 220 180 156 132 260 22-2 8-Φ18 125 140 250 210 184 157 307 22-2 8-Φ18 150 140 285 240 211 178 341.5 24-2 8-Φ22 200 152 340 295 266 211.5 417.5 24-2 12-Φ22 250 165 405 355 319 256.5 445.5 26-2 12-Φ26 300 178 460 410 370 290 505 28-2 12-Φ26 350 190 520 470 429 320 540 30-2 16-Φ26 400 216 580 525 480 360 585 32-2 16-Φ30 450 222 640 585 548 389 603 34-4 20-Φ30 500 229 715 650 609 428 643 36-4 20-Φ33 600 267 840 770 720 510 741 38-5 20-Φ36 700 292 910 840 794 543.5 792.5 40-5 24-Φ36 800 318 1025 950 901 604 874.5 42-5 24-Φ39 900 330 1125 1050 1001 667.5 985.5 44-5 28-Φ39 1000 410 1255 1170 1112 732.5 993.5 46-5 28-Φ422.主要零件材质零件名称零件材质阀体、蝶板、支架WCB阀轴2Cr13密封圈304+石墨石棉四、保管、安装与使用注意事项1.本阀保存在干燥的仓库内,严禁露天存放。

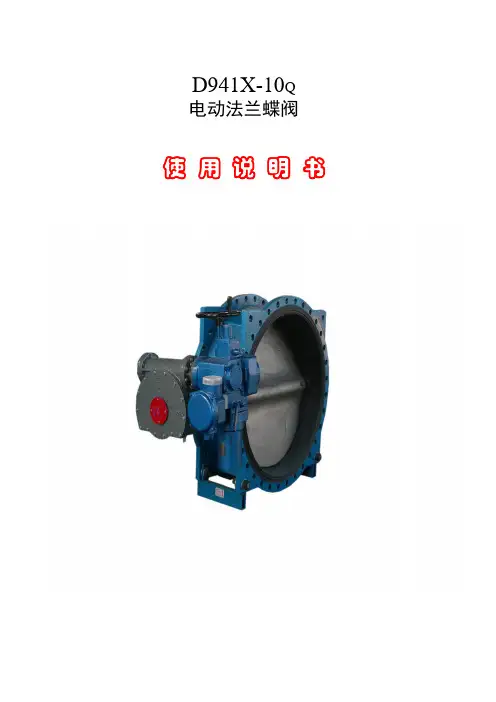

D941X-10Q电动法兰蝶阀使用说明书目录一、产品简介 (2)二、型号说明 (2)三、主要零件选用材料 (3)四、主要性能规范 (3)五、产品执行标准 (3)六、工作原理及操作说明 (3)七、保管、安装与使用中的注意事项 (4)八、可能发生故障及消除方法 (4)九、订货须知 (4)十、图纸和参数 (5)D941X-10Q电动法兰蝶阀使用说明书一、产品简介本蝶阀为双向密封,主要适用安装于石油、化工、冶金、电站、城市给排水、环保、食品、造纸等工业系统中环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。
结构特点1.设计合理,结构紧凑,装拆容易,便于维修。
2.采用衬胶结构,减少密封圈的摩擦,延长阀门使用寿命。
3.阀板采用T型结构,密封面呈线性密封。
4.完全密封,泄漏为零。
5.更换阀板密封圈、O型圈,蝶板,转轴等材质,可适用多种介质和不同温度电动执行结构可根据现场要求。
采用各种系列阀门执行机构多圈回转(部分回转)系列阀门执行机构是一款功能齐全、适应环境广的阀门电动执行机构。
可以直接使用于闸阀、截止阀等阀杆作多圈回转或直线运动的阀门及其它类似设备,也可以与蜗杆蜗轮等结构的齿轮箱组合使用于蝶阀、球阀等90°回转阀门。
多圈回转(部分回转)系列阀门执行机构已经可靠地服务于水处理、电站、化工、煤炭、石油等多种行业并赢得了广泛的认可。
特征1.具有宽的转矩范围和细致的产品划分,输出转矩从50Nm ~ 60000Nm,共分为多个机座号。
多圈回转(部分回转)系列执行机构能更好的匹配不同大小阀门的使用要求。
2. 多圈回转(部分回转)系列执行机构功能全面。
适用于二位开关型及位置自动调节型两种工作制,并有多种机型可供选择:基本型、整体开关型、整体调节型等。
电源可采用220v或380v.3.各机型均具有普通,防爆型等产品 ExdllBT4(GB3836.1-2000,GB3836.2-2000)。
电动蝶阀使用说明书(中英文)电动蝶阀Electric Butterfly Valve使用说明书Operation Manual一、用途Ⅰ.Application本系列蝶阀适用于冶金、矿山、建材、石化、造纸、纺织等行业的工业管道中。
它对气体半流体等管道中的介质按不同的信号,改变其流量的大小,从而达到自动调整风量,实现自动控制。
体阀采用优质钢板焊接结构,具有传动轻巧灵活,密封性能好,开闭时间短,切断速度快,能可靠的杜绝事故的发生。
This series butterfly valve is suitable to use in the industry pipe of metallurgical, ore building material. Paper textile and so on, Accord to the different signal in the pipes of the gas half fluid medium. Change the flow volume, and adjust the fan volume automatically. It can realize automatic control. The valve is used good welding structure. It is characterized by light, nimble good sealing, short open time, fast speed broken and dependable.二、结构及工作原理Ⅱ.The structure and Working principle1、电动蝶阀由电动执行机构和蝶阀组成,有关电动执行机构作用原理,使用维护等参阅电动执行机构说明书。
1、The electric butterfly valve is composed of electric executestructure and butter fly valve. The relative electric execute. Working principle and main is refer to the operation manual of electric executor.2、电动蝶阀按作业方式可分为电开式和电关式两种。
General• Size: 2”–12”• Outer Body: Glass-fi lled PP• Material: PVC, CPVC, PROGEF® Standard PP, ABS, SYGEF® Standard PVDF• Seals: EPDM, FPM, PTFE/FPM• Stem: 316 stainless steel• Voltage: 100-230VAC, 24VAC/DC• Connection: Both ANSI 150 and DIN 2501• Actuator Housing: Glass-fi lled PP• Manual Override: Integrated• End Stops: Open, close, programmable middle position• Position Indicator: LED, optical, integrated• Position Feedback: Open, close, middle• Heater: 10 position adjustable Specifi cationThe Type 145 Electrically Actuated Butterfl y Valve shall be wafer style compatible with both ANSI B16.5 150 lb and DIN 2501 fl ange patterns. The disk operation shall utilize double eccentric design principles. The shaft shall be non-wetted by a bushing assembly with double O-ring seals and fi xed at both ends. The face seal shall be a Q-ring compatible with fl at and serrated fl ange adapters. The face, disk and shaft seals shall operate independently. The wetted body and disk shall be of like materials. Valves shall be rated for bidirectional use. The operator mounting fl ange shall be comply with ISO standards. All valves shall be tested in accordance to ISO9393 and designed to ISO16136 standards. All valves shall be manufactured under ISO9001 for Quality and ISO14001 for Environmental Management. Following assembly, every valve shall be tested and certified bubble tight exceeding Class VI standards.2Electric ActuatorIntermediate KitType 567 Butterfl y ValveOptional Features• Positioner : Current, voltage • Network : Profi bus DP• Fail Safe Return : Battery back up, externally powered board • Smart Module : Cycle monitoring, cycle counter, cycle exten-sion, motor current monitoring• Manual Loading Station : Local control box • Protection Class : IP67 with conduit connection • Stem Extension : Two piece stainless steel • Shaft : Titanium, Hastelloy-C• Hardware : Alternatives available upon request • Cleaned : Silicone free/oil freeMaterial Specifi cationPVC valves shall meet ASTM D1784 cell classifi cation 12454 standards. CPVC valves shall meet ASTM D1784 cell classifi -cation 23447-B standards. PP valves shall meet ASTM D5847-14 cell classifi cation PP0510B66851 standards. ABS valves shall meet ASTM D3965 cell classifi cation 42222 standards. PVDF valves shall be type 1, grade 2 according to ASTM D3222 standards. Valves of all materials shall be RoHS compliant.Actuator Certifi cations/Compliance• Machinery Directive 2006/42/EC, Annex II B • EMV Directive CE 2004/108/CE • EMV VDE 0843 Section 20• Low Voltage Directive CE 2006/95/CE • Vibration Testing EN 60068-2-6• Interface ISO 5211• Actuators for Inustrial Valves EN 15714-2Key Valve Certifi cations• NSF 61: PVC and CPVC• FDA CFR 21 177.1520: PP and PVDF • FDA CFR 21 177.2600: EPDM and FPM • FDA CFR 21 177.1550: PTFE • ABS : All materials• USP Class VI (physiological non-toxic): EPDM, FPM, PTFE,PP and PVDFComponentsActuator Technical Data(1) Overload protection of the motor is dimension e d so that the motor and the power supply board are protected. As soon as the load is within the torque range, the actuator will begin operating again.CPVC PVCPressure Temperature CurvesThe following graphs are based on a 25 year lifetime water or similar media applicationTechnical DataVacuum ServicePressure-TemperatureMaterial Temperature Range (ºF)Max Pressure (psi)PVC32 to 140150CPVC32 to 176 150PP32 to 176150ABS-40 to 140150PVDF-4 to 284150The Type 147 is rated for full vacuum service. Maximumdiff erential pressure of 15psi at 122ºF.4The following tables are shown in inches unless otherwise specifi edThe following tables are shown in inches unless otherwise specifi ed。
三偏心电动蝶阀说明书一、概述蝶阀用于暖通及制冷系统中热水、冷冻水和冷却水的通断和流量调节控制。
DDF三偏心电动蝶阀系列包括了DN50至DN800之间的所有型号,配备开关型执行器。
阀体和执行器出厂时已装配完毕,减少了现场的安装工序。
二、特点⚫外形美观、结构紧凑, 小型轻便,安装方便,易于拆装及维修⚫90度回转启闭迅速,调节性能好⚫启闭力矩较小,转轴两侧蝶板受介质作用力基本相等,而产生转矩的方向相反,故启闭较省力⚫密封性能好⚫流体阻力小⚫功能强劲,有多种控制信号与反馈信号供选择⚫蜗轮输出轴一体化设计,传动精度高⚫安全可靠,能够通过AC1500V耐压检测,选用F级绝缘电机⚫启动和关闭次数2万次⚫IP65高标准防护等级三、技术参数执行器技术参数阀体技术参数注:蝶板材料一般为铸钢,如果需要其它材质,订货时请注明。
四、 尺寸及阀体执行器配置表对夹连接:DN50-DN450 DN500-DN800单位:mm法兰连接:DN50-DN450 DN500-DN800北京海林节能科技股份有限公司第6页 共12页 电话:************Kv 值表 公称 通径 蝶板位置(开启90°为全开) 10° 20° 30° 40° 50° 60° 70° 80° 90° DN50 0.1 4.3 10.3 20.6 38.6 54.8 77.1 107.1 115.7 DN65 0.2 6.9 17.1 31.7 55.7 84.0 123.4 174.8 188.5 DN80 0.3 10.3 18.9 33.4 60.0 99.4 156.8 235.6 258.8 DN100 0.4 14.6 30.8 66.8 119.1 197.1 311.9 467.9 514.1 DN125 0.7 24.9 52.3 114.0 203.1 335.9 531.3 796.9 875.7 DN150 1.7 38.6 81.4 175.7 313.6 518.4 820.9 1231.4 1353.0 DN200 2.6 76.3 161.1 349.6 623.0 1030.0 1630.7 2445.6 2687.2 DN250 3.4 129.4 274.2 594.7 1060.0 1754.1 2776.3 4163.7 4575.8 DN300 4.3 200.5 424.2 918.6 1637.5 2709.5 4288.8 6432.7 7069.4 DN350 5.1 289.6 612.7 1327.3 2365.9 3914.3 6195.4 9292.210211.7DN400 6.9 397.6 842.3 1825.2 3253.6 5383.0 8519.312778.9 14042.8DN450 9.4 527.0 1115.7 2418.2 4308.5 7129.4 11283.6 16925.4 18599.0 DN500 12.0 677.8 1434.4 3108.8 5539.8 9167.114508.1 21761.8 23914.3DN600 18.9 1047.1 2216.8 4802.9 8559.6 14162.8 22413.9 33621.3 36946.0 DN80030.81553.63118.35686.48569.012809.8 19510.7 29904.0 42416.5注: 1、Kv 值是阀门两端压差为100KPa 时的水流量(单位m³/h)。

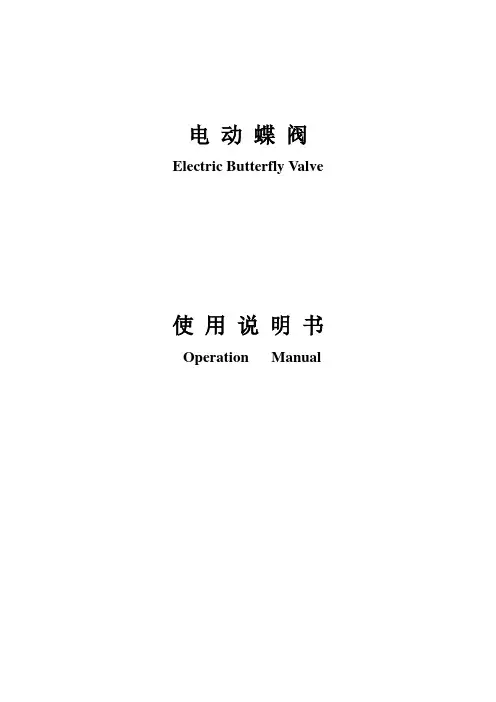

电动蝶阀Electric Butterfly Valve使用说明书Operation Manual一、用途Ⅰ.Application本系列蝶阀适用于冶金、矿山、建材、石化、造纸、纺织等行业的工业管道中。
它对气体半流体等管道中的介质按不同的信号,改变其流量的大小,从而达到自动调整风量,实现自动控制。
体阀采用优质钢板焊接结构,具有传动轻巧灵活,密封性能好,开闭时间短,切断速度快,能可靠的杜绝事故的发生。
This series butterfly valve is suitable to use in the industry pipe of metallurgical, ore building material. Paper textile and so on, Accord to the different signal in the pipes of the gas half fluid medium. Change the flow volume, and adjust the fan volume automatically. It can realize automatic control. The valve is used good welding structure. It is characterized by light, nimble good sealing, short open time, fast speed broken and dependable.二、结构及工作原理Ⅱ.The structure and Working principle1、电动蝶阀由电动执行机构和蝶阀组成,有关电动执行机构作用原理,使用维护等参阅电动执行机构说明书。
1、The electric butterfly valve is composed of electric execute structure and butter fly valve. The relative electric execute. Workingprinciple and main is refer to the operation manual of electric executor.2、电动蝶阀按作业方式可分为电开式和电关式两种。
一、产品特点和用途:本阀采用三偏心多层次密封结构,吸收国外同类产品结构和特点,克服了原有产品在使用中存在的缺陷,使其寿命更耐久,密封更可靠。
本阀门适用于各种管道上,特别是安装在循环水泵出口,作截止或调节介质流量之用,并可抑制泵启停时产生的冲击作用,不受介质流向的影响。
其结构特点有:阀门体积小、重量轻、结构紧凑、开启迅速、密封性能可靠、轻便省力、寿命长和维修方便。
在开启和关闭过程中,密封面间无摩擦。
密封圈采用复合材料压制而成,其厚度易于调整,实现阀门的可靠密封。
二、工作原理和结构简述:工作原理:本蝶阀为三偏心多层次密封结构,即蝶板回转中心到阀体密封截面的偏心距a,蝶板回转中心到阀体中心线的距离b,以及阀体的斜锥密封面中心与阀体中心线的夹角β(见下图)。
本阀通过蜗轮蜗杆传动减速(电动阀门通过电动机经过蜗轮蜗杆传动减速),通过阀轴3带动蝶板2在90℃范围内旋转,使蝶板处于开启或关闭状态,达到连通或截断介质的目的。
由图知,阀门全开时,蝶板密封圈处于松驰状态,形状为椭圆形。
阀门关闭时,密封圈4受阀体密封面1和蝶板2的挤压,产生了两个方向上的弹性变形。
密封面在长轴方向上受到了向外的张力,在短轴方向上受到向内的压应力,长短轴产生不同方向的弹性变形。
从而使阀门密封面间的密封力逐渐达到最大值。
其特点有:1.固定住的叠层密封圈不发生弯曲和移动,在高密封载荷下,没有磨损;叠层密封圈与阀体精密配合,有效避开介质冲刷,提高使用寿命和密封效果;体积小、重量轻、启闭迅速;2.采用先进的三偏心金属复合锥斜切结构,可达到泄漏量为零。
更换阀体材质,采用不同密封圈复合夹层,可适用不同介质;精密锥楔设计,确保均匀的密封接触。
结构特点:阀体密封圈采用浮动结构,蝶板密封圈材料为柔性石墨夹不锈钢,密封圈具有良好的抗撕裂、抗磨损,最低使用寿命10年。
蝶板工作时,一侧为工作压力,另一侧为无压时不泄漏,泄露量为零,且双向承压,循环水进口蝶阀的主要承压方向为顺水流方向,循环水出口蝶阀的主要承压方向为逆水流方向。

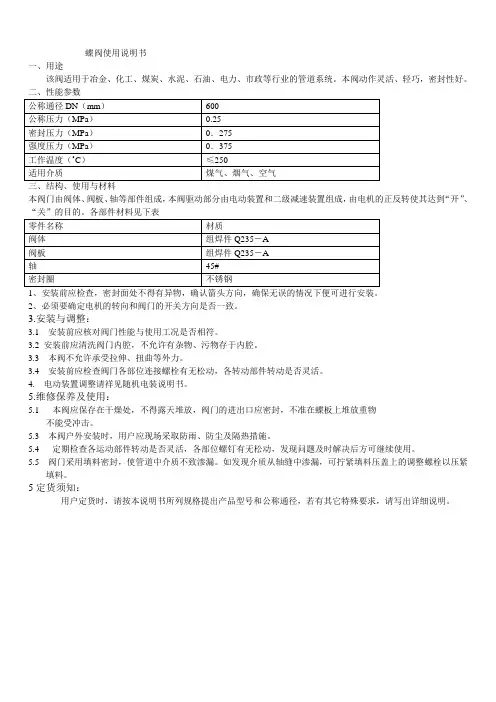

蝶阀使用说明书
一、用途
该阀适用于冶金、化工、煤炭、水泥、石油、电力、市政等行业的管道系统。
本阀动作灵活、轻巧,密封性好。
二、性能参数
三、结构、使用与材料
本阀门由阀体、阀板、轴等部件组成,本阀驱动部分由电动装置和二级减速装置组成,由电机的正反转使其达到“开”、“关”的目的。
各部件材料见下表
2、必须要确定电机的转向和阀门的开关方向是否一致。
3.安装与调整:
3.1 安装前应核对阀门性能与使用工况是否相符。
3.2 安装前应清洗阀门内腔,不允许有杂物、污物存于内腔。
3.3 本阀不允许承受拉伸、扭曲等外力。
3.4 安装前应检查阀门各部位连接螺栓有无松动,各转动部件转动是否灵活。
4. 电动装置调整请祥见随机电装说明书。
5.维修保养及使用:
5.1 本阀应保存在干燥处,不得露天堆放,阀门的进出口应密封,不准在蝶板上堆放重物
不能受冲击。
5.3 本阀户外安装时,用户应现场采取防雨、防尘及隔热措施。
5.4 定期检查各运动部件转动是否灵活,各部位螺钉有无松动,发现问题及时解决后方可继续使用。
5.5 阀门采用填料密封,使管道中介质不致渗漏。
如发现介质从轴缝中渗漏,可拧紧填料压盖上的调整螺栓以压紧
填料。
5定货须知:
用户定货时,请按本说明书所列规格提出产品型号和公称通径,若有其它特殊要求,请写出详细说明。
一、用途和主要性能规范二、型号说明与执行标准三、结构特点及操作原理四、主要零件材料五、吊运、安装及保管六、主要外形尺寸、连接尺寸七、一般故障和排除方法1一、用途和性能规范●用途本阀是软密封电动蝶阀,利用电动执行装置进行操作实现开关阀门,其在管网系统中起到接通与切断和调节流量的作用。
●性能规范公称压力PN (M pa)试验压力Ps工作温度≤℃适用介质密封(Mpa)强度(Mpa)1.0 1.1 1.5 100 水1二、执行标准●执行标准1、设计与制造按GB/T12238的标准规定2、结构长度按GB/T12221标准规定。
3、法兰按AWWA C207、ISO7005.1、GB/T17241.6标准的规定。
4、检查与试验按GB/T13927标准的规定。
三、主要结构及操作原理1●结构图本阀门的主要零件:阀体、蝶板、阀轴、阀体密封圈、蜗轮蜗杆传动装置、电动装置。
●工作原理本阀是通过电动装置驱动蜗轮蜗杆机构做0~90°范围内的回转运动。
进而带动阀轴,使蝶板在0~90°的开度范围内做开阀、关阀方向的运动。
蝶板在全关位置时,蝶阀实现截止密封;蝶板在打开状态时,在20~70°范围内可进行流量调节。
1四、主要零件材料序号零件名称材料备注1 阀体球墨铸铁2 阀板球墨铸铁3 阀轴不锈钢4 密封圈NBR5 轴套钢背复合轴承6 蜗轮蜗杆传动装置部件7 电动装置部件五.吊运安装及保管●吊运1、运输或安装时,切不可撞击电动执行装置及阀门等。
2、吊装时应轻起轻落,不得有强烈振动,以免损坏部件。
●安装1、安装前应核对阀门铭牌上参数是否符合使用要求。
2、必须清洗阀体、蝶板及内腔,不允许有污垢附着,检查各部位、部件有无损伤、损坏现象,各连接部分螺拴是否紧固。
3、蝶阀全开、全关位置的调整(出厂时已调好,如有变动需重调):先将全开位置调节螺栓向上调节,待蝶板全开后再将螺栓向下调节,顶紧连杆消除机械连接的间隙,然后紧固螺母即可。
产品使用说明书产品名称:电动蝶阀型号规格:D943H-10C DN2200一、用途和性能规范本阀门是按照GB/T12238-89、JB/T8527-97标准设计、制造、检验和试验的,适用于温度≤425℃的水、汽、油品等介质,在管路系统中作闭路装置,并能确保在工作压力下有良好的密封性能。
性能规范二、主要结构及工作原理本阀门采用法兰连接三偏心硬密封结构。
其动作和密封原理是:该蝶阀通过电动装置带动阀轴蝶板作90°范围内旋转,达到截断、连通或调节流量的目的。
蝶阀的关闭或开启位置均有限位机构限位,并有指示机构同步显示蝶板的开启状态。
密封原理为三偏心结构原理,所谓一偏心是指密封座中心线与阀轴中心线偏离一定距离。
其作用是使阀门密封座与轴互不干涉。
所谓二偏心是指将阀轴中心线与阀体(或管道)中心线偏离一段距离。
其作用:1.当蝶板在开关阀门的过程中及阀门处于全开状态时,密封面处于完全脱离状态,且在密封座处出现较大间隙,从而减少阀门密封面的磨损和擦伤,延长阀门的使用寿命。
2.在关闭阀门过程中,由于二偏心存在,类似于逆止阀原理,使蝶板下半部迎水面大于上半部,在动力水作用下帮助阀门关闭。
从而大大减轻传动机构的重量。
所谓三偏心是将阀体密封面加工成一定角度,这个角度的中心线与偏心轴的中心线成一定角度。
其目的是根除了阀门低开时范围内因摩擦等各种不安全因素造成的调控不适,即根除了死区,杜绝了常规蝶阀在开启时最常见的跳跃现象。
三、结构图及主要零件材料四、特点1、本蝶阀结构尺寸短、体积小、重量轻、操作轻便。
2、本蝶阀采用三偏心结构,关闭时具有越关越紧的功能,蝶板可双向承压,密封性能优异,零泄漏,开启后确保密封面完全脱离接触,保护密封面不受损伤。
3、采用了本体阀座构造,减少了阀座直接接触介质,从而降低了阀座受冲蚀程度,延长了阀座的使用寿命。
4、阀座由不锈钢薄片与石墨薄片层叠而成,这种结构可以有效的防止介质中的微小固形物的影响和热膨胀所引起的密封面咬合。
电动蝶阀技术说明1、范围我公司提供的蝶阀是成套设备,并根据详细规定的要求配置手动/电动装置。
当采用电动方式时,我公司配备带机电一体化控制的阀用电动装置,以及由电动装置至控制柜的所有动力与控制电缆。
我公司提供电动蝶阀安装用的所有连接螺栓、螺母及垫圈,所提供的紧固件及地脚螺栓符合本节2.1.1.6和2.1.1.7要求。
采用ASTM321不锈钢材料。
我公司提供手动蝶阀的规格、数量、长度尺寸等满足招标附图的清单要求,并满足运行操作方便、安全、可靠,如要加长阀杆等均由我公司负责。
2、性能和结构蝶阀适合城市污水处理厂使用,当用于鼓风机出风管道时,其工作温度t≥120℃。
蝶阀口径≤500mm可采用对夹式或法兰式连接方式,口径>600mm采用法兰连接方式,除非另有说明。
手动蝶阀采用性能可靠、使用寿命长的软密封结构形式,并设有弹性补偿功能,蝶板在结构设计上使开启时流阻为最小,所采用蝶板密封圈方便更换。
手动蝶阀采用双偏心结构形式,以降低启闭力矩,减少密封面的磨损。
蝶阀具有双向密封功能,在安装中不受介质流向的影响所限制。
1)阀座阀座采用GGG50球墨铸铁经树脂砂造型工艺浇铸而成,阀座结构均匀、质地细密且无裂纹、缩孔、砂眼、癖痴缩口、疏松和浇注不足等铸造缺陷。
阀座的所有形状和尺寸的变化处有较大的圆弧过渡和铸造圆角。
阀座二侧的法兰尺寸按GB/T17241.6-2008标准,公称压力P=1MPa。
阀门两端法兰螺栓孔的不同心度不大于螺栓与螺栓孔间隙的1/2,螺栓孔中心圆直径的允许偏差和相邻两孔间的弦距离的允许偏差为螺栓与螺栓孔间隙的1/4,任何连续几个孔之间的弦距离的总误差为:DN≤500mm时不超过±1.5mm;600mm≤DN≤1200mm时不超过±2.0mm;DN≥1400mm时不超过±2.5mm。
2)蝶板蝶板采用GGG50球墨铸铁制造,整体为桁架结构形式,以确保使其刚度与强度为最大、并有足够大的流通面积。
1.范围本说明书包括了公称通径DN50mm~1600mm(2”~64”)、公称压力PN1.0MPa~4.0MPa(ANSI CLASS150~300)法兰和对夹连接的手动、齿轮传动、电动和气动操作蝶阀。
2.用途2.1主要开启或关闭管道和设备的介质用,作调节、截流和止回使用。
2.2根据介质选用阀门的材质。
2.2.1碳钢阀门适用于水、蒸汽、油品等介质。
2.2.2不锈钢阀门适用于腐蚀性介质。
2.2.3铸铁阀门适用于水、气体介质。
2.3适用温度取决于阀座的材质。
PTFE(聚四氟乙烯)≤130℃不锈钢+复合体≤425℃橡胶≤60℃3.结构3.1蝶阀基本结构见图13.2易损件填料采用聚四氟乙烯或柔性石墨,密封可靠。
4.操作4.1手动操作阀门采用手柄或齿轮传动装置、电动或气动蝶阀由电动装置或气动装置驱动,使蝶板旋转90°开启或关闭阀门。
4.2对于手动(包括驱动装置的手轮)或扳手操作的蝶阀,除订货合同另有规定外,当面向手轮或扳手时,顺时针方向转动手轮或扳手阀门应为关。
4.3电动、气动蝶阀的开启、关闭指示由电动装置、气动装置上的位置指示器标识。
5.保管、保养、安装和使用5.1阀门应存放在干燥,通风的室内,阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查,清除污物。
应特别注意密封面的清洁,防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门通道和密封面,如有污垢,应使用清洁布擦拭干净。
5.5安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。
5.6安装时拧紧连接螺栓的拧紧力应均匀合适。
5.7本蝶阀可以安装水平、垂直的管道上,安装位置应保证使用维修更换方便。
5.8手动阀门在开启或关闭操作时,应使用手柄开、关,不得借用辅助杠杆或其它工具。
5.9阀门使用应定期检查,检查密封面有无磨损及垫片填料。
若损坏失效,应及时修理或更换。
5.10电动、气动阀门的传动装置,其保管、保养、安装和使用,请见“阀门电动装置使用说明书”及“阀门气动装置使用说明书”。
六期循环水泵入口液控蝶阀控制说明#10、11机组各有两台循环水泵,其入口蝶阀编号分别为101、102、111、112。
它们的控制电源分别由各自抽屉柜经两个APC Redundant Switch 电源切换器提供。
总电源通常#10由公用Ⅴ段供电,#11由公用Ⅵ段供电。
每个蝶阀由一个液压装置(包括两个电磁错油阀、一块电接点压力表,一台油泵和一个就地控制箱控制。
控制箱上指示灯为24V AC,电磁阀1YV、2YV为24VDC。
它的控制原理如图:当转换开关打到泵阀联锁时,其触头1-2、5-6、9-10、13-14接通,这时DCS开信号过来时,通过1-2、5-6、13-14使继电器3KA带电,之后其自保持接点闭合,另一个常开点闭合,经9-10使4KA带电(通过本身自保持或3KA常开点,使蝶阀开启。
此DCS来的开信号为DCS组态中RS触发器的置位端长信号(原来此信号为脉冲信号,此时继电器3KA、4KA各自的自保持接点也动作,使3KA、4KA处在带电状态。
当蝶阀开到15度左右时,由阀门上行程开关2SL发出开关15度信号使7KA动作,其常开点与4KA常开点串接发给DCS,则其发出启动相应循环水泵指令,完成泵的启动。
当DCS 关指令过来时(为脉冲信号,如就地行程开关3SL的关到位信号未发,则启动继电器6KA,并由其自保持接点保持,一直到3SL的关到位信号过来后释放;6KA带电后使3KA、4KA失电,DCS关指令发出时,同时复位了DCS开信号,即组态中RS触发器的置位端。
同理,当蝶阀关到15度左右时,由阀门上行程开关2SL 发出开关15度信号使7KA动作,其常开点与4KA常闭点串接发给DCS,则其发出停止相应循环水泵指令,完成停泵操作。
当转换开关打到就地控制时其触头3-4、7-8、11-12接通,由控制箱按钮3SB完成就地开阀,即点动后3KA通过3-4、7-8经其自保持带电;4KA通过3-4经其自保持带电。
当点动1SB关阀时,使3KA、4KA失电完成关阀过程,其动作情况与远控时相同。
