电动调节蝶阀系列 使用说明书

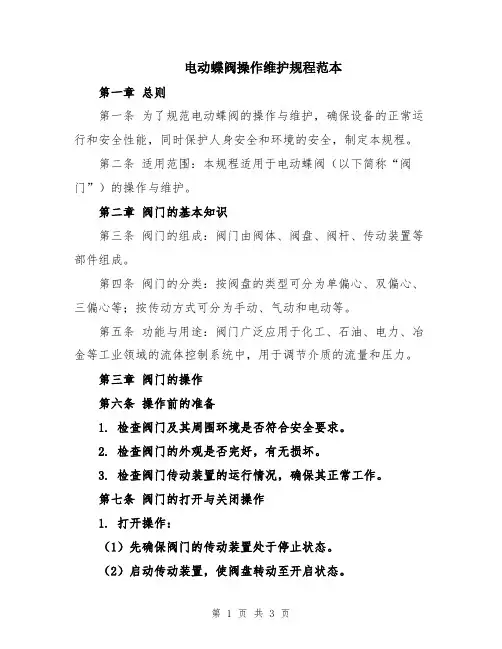

电动蝶阀操作维护规程范本第一章总则第一条为了规范电动蝶阀的操作与维护，确保设备的正常运行和安全性能，同时保护人身安全和环境的安全，制定本规程。

第二条适用范围：本规程适用于电动蝶阀（以下简称“阀门”）的操作与维护。

第二章阀门的基本知识第三条阀门的组成：阀门由阀体、阀盘、阀杆、传动装置等部件组成。

第四条阀门的分类：按阀盘的类型可分为单偏心、双偏心、三偏心等；按传动方式可分为手动、气动和电动等。

第五条功能与用途：阀门广泛应用于化工、石油、电力、冶金等工业领域的流体控制系统中，用于调节介质的流量和压力。

第三章阀门的操作第六条操作前的准备1. 检查阀门及其周围环境是否符合安全要求。

2. 检查阀门的外观是否完好，有无损坏。

3. 检查阀门传动装置的运行情况，确保其正常工作。

第七条阀门的打开与关闭操作1. 打开操作：（1）先确保阀门的传动装置处于停止状态。

（2）启动传动装置，使阀盘转动至开启状态。

（3）观察阀门的开启情况，确认阀门已完全开启。

2. 关闭操作：（1）先确保阀门的传动装置处于停止状态。

（2）启动传动装置，使阀盘转动至关闭状态。

（3）观察阀门的关闭情况，确认阀门已完全关闭。

第八条阀门的调节操作1. 调节操作应在打开状态下进行。

2. 通过调节传动装置，使阀盘逐渐转动，达到所需的流量或压力。

第四章阀门的维护第九条定期检查1. 定期检查阀门及其传动装置的运行情况，如发现异常情况应及时处理。

2. 定期检查阀门的密封性能，如有泄漏应及时更换密封件。

第十条清洁和润滑1. 定期清洁阀门及其传动装置，去除积尘和杂物。

2. 定期对阀门的传动装置进行润滑，保持其正常运行。

第十一条故障处理1. 如遇到阀门无法打开或关闭的情况，应先停止传动装置运行，检查阀门及传动装置的情况，排除故障后再进行操作。

2. 如发现阀门漏水，应先关闭阀门，然后检查阀门的密封性能，更换或修理密封件。

第十二条事故处理1. 如发生阀门泄漏、火灾等事故，应立即采取紧急停止和应急处理措施，保护人身安全和环境安全。

电动蝶阀使用说明书中英文电动蝶阀Electric Butterfly Valve使用说明书Operation Manual一、用途Ⅰ.Application本系列蝶阀适用于冶金、矿山、建材、石化、造纸、纺织等行业的工业管道中。

它对气体半流体等管道中的介质按不同的信号，改变其流量的大小，从而达到自动调整风量，实现自动控制。

体阀采用优质钢板焊接结构，具有传动轻巧灵活，密封性能好，开闭时间短，切断速度快，能可靠的杜绝事故的发生。

This series butterfly valve is suitable to use in the industry pipe of metallurgical, ore building material. Paper textile and so on, Accord to the different signal in the pipes of the gas half fluid medium. Change the flow volume, and adjust the fan volume automatically. It can realize automatic control. The valve is used good welding structure. It is characterized by light, nimble good sealing, short open time, fast speed broken and dependable.二、结构及工作原理Ⅱ.The structure and Working principle1、电动蝶阀由电动执行机构和蝶阀组成，有关电动执行机构作用原理，使用维护等参阅电动执行机构说明书。

1、The electric butterfly valve is composed of electric execute structure and butter fly valve. The relative electric execute. Working principle and main is refer to the operation manual of electric executor.2、电动蝶阀按作业方式可分为电开式和电关式两种。

蝶阀使用说明书1.范围本说明书包括了公称通径DN50mm~1600mm(2”~64”)、公称压力PN1.0MPa~4.0MPa(ANSI CLASS150~300)法兰和对夹连接的手动、齿轮传动、电动和气动操作蝶阀。

2.用途2.1主要用于开启或关闭管道和设备的介质用，作调节、截流和止回使用。

2.2根据介质选用阀门的材质。

2.2.1碳钢阀门适用于水、蒸汽、油品等介质。

2.2.2不锈钢阀门适用于腐蚀性介质。

2.2.3铸铁阀门适用于水、气体介质。

2.3适用温度取决于阀座的材质。

PTFE（聚四氟乙烯）≤130℃不锈钢+复合体≤425℃橡胶≤85℃3.结构3.1蝶阀基本结构见图13.2易损件填料采用聚四氟乙烯或柔性石墨，密封可靠。

4.操作4.1手动操作阀门采用手柄或齿轮传动装置、电动或气动蝶阀由电动装置或气动装置驱动，使蝶板旋转90°开启或关闭阀门。

4.2对于手动（包括驱动装置的手轮）或扳手操作的蝶阀，除订货合同另有规定外，当面向手轮或扳手时，顺时针方向转动手轮或扳手阀门应为关。

4.3电动、气动蝶阀的开启、关闭指示由电动装置、气动装置上的位置指示器标识。

5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

5.2长期存放的阀门应定期检查，清除污物。

应特别注意密封面的清洁，防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门通道和密封面，如有污垢，应使用清洁布擦拭干净。

5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

5.6安装时拧紧连接螺栓的拧紧力应均匀合适。

5.7本蝶阀可以安装水平、垂直的管道上，安装位置应保证使用维修更换方便。

5.8手动阀门在开启或关闭操作时，应使用手柄开、关，不得借用辅助杠杆或其它工具。

5.9阀门使用应定期检查，检查密封面有无磨损及垫片填料。

若损坏失效，应及时修理或更换。

5.10电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”及“阀门气动装置使用说明书”。

电动蝶阀使用说明书概要电动蝶阀是由角行程电动执行器和蝶形阀体组成的控制阀。

主要适用于空调、制冷、采暖等楼宇自动控制系统，同时也适用于化工、石油、冶金、电力、轻工等行业的生产过程的自动控制系统。

以满足调节流量和截流介质的要求。

主要特点：²外形美观、结构紧凑, 小型轻便,安装方便.易于拆装及维修。

² 90 度回转启闭迅速，调节性能好。

²启闭力矩较小，转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，故启闭较省力。

²低压密封性能好。

²流体阻力小。

²功能强劲，有多种控制信号与反馈信号供选择。

²蜗轮输出轴一体化设计，传动精度高。

²安全可靠，能够通过AC1500V 耐压检测，选用F 级绝缘电机。

²启动和关闭次数2 万次。

² IP68 高标准防护等级。

执行器规格阀体规格外形尺寸DN50～DN500安装注意事项1. 属非防爆产品，所以不要安装在有爆炸性气体的室内。

2. 请预留进线、手动时所需要的空间。

3. 室外安装注意事项4. 调节阀与管道的连接：阀体与安装管道保持自然同轴，避免阀体侧漏。

注：阳光直射会造成机内高温，加速元器件的老化。

雨水会加速密封件的老化，造成渗水而损坏机器。

配线连接1 配线电缆要求：1.1 DN50-DN80 的执行器请用φ4-φ8 的电缆线。

1.2 DN100-DN125 的执行器请用φ8-φ10 的电缆线。

1.3 DN150-DN450 的执行器请用φ8-φ12 的电缆线。

1.4 根据进线线锁的尺寸，请使用合适的电缆线，以确保连线的安全可靠。

1.5 将电缆线穿过电缆夹头，将线头按线路图固定在端子台上。

1.6 旋紧线锁的外套，以锁紧电缆线。

注：原则上已将所需电缆引出阀外1米，电缆线的六根线颜色与电动执行器内部颜色相符，用户只需使用合适的电缆线将其连接并做好防水处理即可。

2 配线线管要求：2.1 使用电线管时，必须采取有效的防水措施。

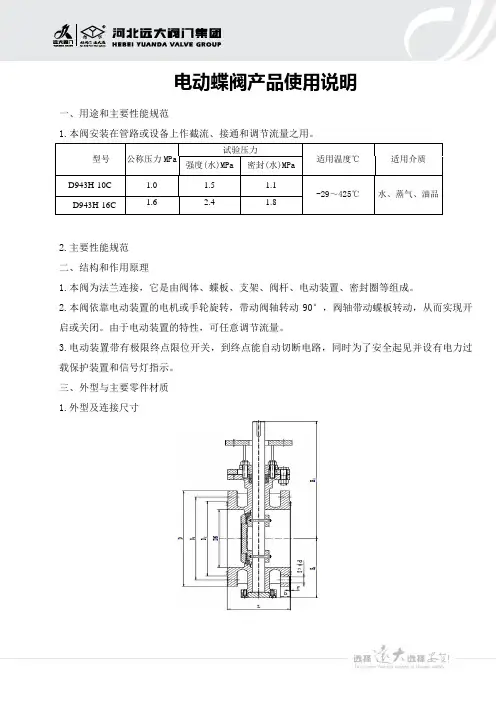

电动蝶阀产品使用说明一、用途和主要性能规范1.本阀安装在管路或设备上作截流、接通和调节流量之用。

2.主要性能规范 二、结构和作用原理1.本阀为法兰连接，它是由阀体、蝶板、支架、阀杆、电动装置、密封圈等组成。

2.本阀依靠电动装置的电机或手轮旋转，带动阀轴转动90°，阀轴带动蝶板转动，从而实现开启或关闭。

由于电动装置的特性，可任意调节流量。

3.电动装置带有极限终点限位开关，到终点能自动切断电路，同时为了安全起见并设有电力过载保护装置和信号灯指示。

三、外型与主要零件材质 1.外型及连接尺寸型号 公称压力MPa试验压力适用温度℃适用介质强度(水)MPa密封(水)MPaD943H-10C 1.0 1.5 1.1 -29～425℃水、蒸气、油品D943H-16C1.62.41.8型号公称通径尺寸L D D1D2H1H2b-f Z-ΦdD343H-10C50 108 165 125 99 106 236 20-2 4-Φ18 65 112 185 145 118 114 246 20-2 4-Φ18 80 114 200 160 132 118 247 20-2 8-Φ18 100 127 220 180 156 132 260 22-2 8-Φ18 125 140 250 210 184 157 307 22-2 8-Φ18 150 140 285 240 211 178 341.5 24-2 8-Φ22 200 152 340 295 266 211.5 417.5 24-2 8-Φ22 250 165 395 350 319 256.5 448.5 26-2 12-Φ22 300 178 445 400 370 289.5 508.5 26-2 12-Φ22 350 190 505 460 428 319.5 538.5 26-2 16-Φ22 400 216 565 515 480 358.5 583.5 26-2 16-Φ26 450 222 615 565 530 389 603 28-2 20-Φ26 500 229 670 620 582 428 652 28-2 20-Φ26 600 267 780 725 682 506.5 737.5 34-2 20-Φ30 700 292 895 840 794 543.5 792.5 34-5 24-Φ30 800 318 1015 950 901 602 866.5 36-5 24-Φ33 900 330 1115 1050 1001 667.5 985.5 38-5 28-Φ33 1000 410 1230 1160 1112 732.5 993.5 38-5 28-Φ36型号公称通径尺寸L D D1D2H1H2b-f Z-ΦdD343H-16C50 108 165 125 99 106 236 20-2 4-Φ18 65 112 185 145 118 114 246 20-2 4-Φ18 80 114 200 160 132 118 247 20-2 8-Φ18 100 127 220 180 156 132 260 22-2 8-Φ18 125 140 250 210 184 157 307 22-2 8-Φ18 150 140 285 240 211 178 341.5 24-2 8-Φ22 200 152 340 295 266 211.5 417.5 24-2 12-Φ22 250 165 405 355 319 256.5 445.5 26-2 12-Φ26 300 178 460 410 370 290 505 28-2 12-Φ26 350 190 520 470 429 320 540 30-2 16-Φ26 400 216 580 525 480 360 585 32-2 16-Φ30 450 222 640 585 548 389 603 34-4 20-Φ30 500 229 715 650 609 428 643 36-4 20-Φ33 600 267 840 770 720 510 741 38-5 20-Φ36 700 292 910 840 794 543.5 792.5 40-5 24-Φ36 800 318 1025 950 901 604 874.5 42-5 24-Φ39 900 330 1125 1050 1001 667.5 985.5 44-5 28-Φ39 1000 410 1255 1170 1112 732.5 993.5 46-5 28-Φ422.主要零件材质零件名称零件材质阀体、蝶板、支架WCB阀轴2Cr13密封圈304+石墨石棉四、保管、安装与使用注意事项1.本阀保存在干燥的仓库内，严禁露天存放。

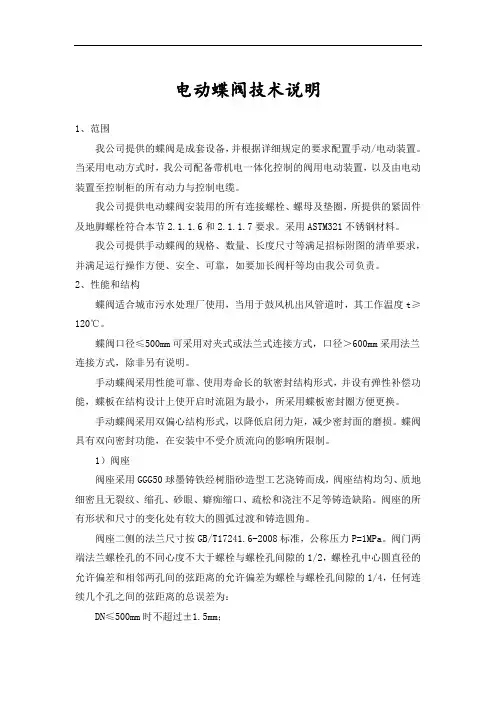

电动蝶阀技术说明1、范围我公司提供的蝶阀是成套设备，并根据详细规定的要求配置手动/电动装置。

当采用电动方式时，我公司配备带机电一体化控制的阀用电动装置，以及由电动装置至控制柜的所有动力与控制电缆。

我公司提供电动蝶阀安装用的所有连接螺栓、螺母及垫圈，所提供的紧固件及地脚螺栓符合本节2.1.1.6和2.1.1.7要求。

采用ASTM321不锈钢材料。

我公司提供手动蝶阀的规格、数量、长度尺寸等满足招标附图的清单要求，并满足运行操作方便、安全、可靠，如要加长阀杆等均由我公司负责。

2、性能和结构蝶阀适合城市污水处理厂使用，当用于鼓风机出风管道时，其工作温度t≥120℃。

蝶阀口径≤500mm可采用对夹式或法兰式连接方式，口径＞600mm采用法兰连接方式，除非另有说明。

手动蝶阀采用性能可靠、使用寿命长的软密封结构形式，并设有弹性补偿功能，蝶板在结构设计上使开启时流阻为最小，所采用蝶板密封圈方便更换。

手动蝶阀采用双偏心结构形式，以降低启闭力矩，减少密封面的磨损。

蝶阀具有双向密封功能，在安装中不受介质流向的影响所限制。

1）阀座阀座采用GGG50球墨铸铁经树脂砂造型工艺浇铸而成，阀座结构均匀、质地细密且无裂纹、缩孔、砂眼、癖痴缩口、疏松和浇注不足等铸造缺陷。

阀座的所有形状和尺寸的变化处有较大的圆弧过渡和铸造圆角。

阀座二侧的法兰尺寸按GB/T17241.6-2008标准，公称压力P=1MPa。

阀门两端法兰螺栓孔的不同心度不大于螺栓与螺栓孔间隙的1/2，螺栓孔中心圆直径的允许偏差和相邻两孔间的弦距离的允许偏差为螺栓与螺栓孔间隙的1/4，任何连续几个孔之间的弦距离的总误差为：DN≤500mm时不超过±1.5mm；600mm≤DN≤1200mm时不超过±2.0mm；DN≥1400mm时不超过±2.5mm。

2）蝶板蝶板采用GGG50球墨铸铁制造，整体为桁架结构形式，以确保使其刚度与强度为最大、并有足够大的流通面积。

电动蝶阀使用说明书(中英文)电动蝶阀Electric Butterfly Valve使用说明书Operation Manual一、用途Ⅰ.Application本系列蝶阀适用于冶金、矿山、建材、石化、造纸、纺织等行业的工业管道中。

它对气体半流体等管道中的介质按不同的信号，改变其流量的大小，从而达到自动调整风量，实现自动控制。

体阀采用优质钢板焊接结构，具有传动轻巧灵活，密封性能好，开闭时间短，切断速度快，能可靠的杜绝事故的发生。

This series butterfly valve is suitable to use in the industry pipe of metallurgical, ore building material. Paper textile and so on, Accord to the different signal in the pipes of the gas half fluid medium. Change the flow volume, and adjust the fan volume automatically. It can realize automatic control. The valve is used good welding structure. It is characterized by light, nimble good sealing, short open time, fast speed broken and dependable.二、结构及工作原理Ⅱ.The structure and Working principle1、电动蝶阀由电动执行机构和蝶阀组成，有关电动执行机构作用原理，使用维护等参阅电动执行机构说明书。

1、The electric butterfly valve is composed of electric executestructure and butter fly valve. The relative electric execute. Working principle and main is refer to the operation manual of electric executor.2、电动蝶阀按作业方式可分为电开式和电关式两种。

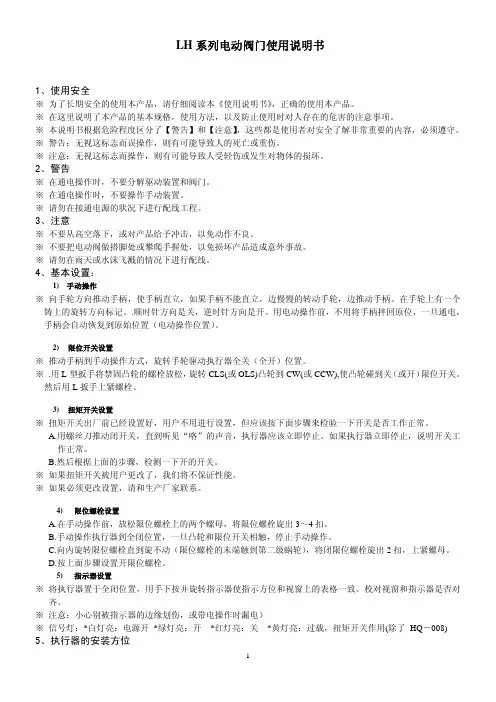

LH系列电动阀门使用说明书1、使用安全※为了长期安全的使用本产品，请仔细阅读本《使用说明书》，正确的使用本产品。

※在这里说明了本产品的基本规格，使用方法，以及防止使用时对人存在的危害的注意事项。

※本说明书根据危险程度区分了【警告】和【注意】，这些都是使用者对安全了解非常重要的内容，必须遵守。

※警告：无视这标志而误操作，则有可能导致人的死亡或重伤。

※注意：无视这标志而操作，则有可能导致人受轻伤或发生对物体的损坏。

2、警告※在通电操作时，不要分解驱动装置和阀门。

※在通电操作时，不要操作手动装置。

※请勿在接通电源的状况下进行配线工程。

3、注意※不要从高空落下，或对产品给予冲击，以免动作不良。

※不要把电动阀做搭脚处或攀爬手握处，以免损坏产品造成意外事故。

※请勿在雨天或水沫飞溅的情况下进行配线。

4、基本设置：1) 手动操作※向手轮方向推动手柄，使手柄直立，如果手柄不能直立，边慢慢的转动手轮，边推动手柄。

在手轮上有一个铸上的旋转方向标记。

.顺时针方向是关，逆时针方向是开。

用电动操作前，不用将手柄拌回原位，一旦通电，手柄会自动恢复到原始位置（电动操作位置）。

2)限位开关设置※推动手柄到手动操作方式，旋转手轮驱动执行器全关（全开）位置。

※.用L型扳手将禁固凸轮的螺栓放松，旋转CLS(或OLS)凸轮到CW(或CCW),使凸轮碰到关（或开）限位开关。

然后用L扳手上紧螺栓。

3)扭矩开关设置※扭矩开关出厂前已经设置好，用户不用进行设置，但应该按下面步骤来检验一下开关是否工作正常。

A.用螺丝刀推动闭开关，直到听见“咯”的声音，执行器应该立即停止。

如果执行器立即停止，说明开关工作正常。

B.然后根据上面的步骤，检测一下开的开关。

※如果扭矩开关被用户更改了，我们将不保证性能。

※如果必须更改设置，请和生产厂家联系。

4) 限位螺栓设置A.在手动操作前，放松限位螺栓上的两个螺母，将限位螺栓旋出3～4扣。

B.手动操作执行器到全闭位置，一旦凸轮和限位开关相触，停止手动操作。

General• Size: 2”–12”• Outer Body: Glass-fi lled PP• Material: PVC, CPVC, PROGEF® Standard PP, ABS, SYGEF® Standard PVDF• Seals: EPDM, FPM, PTFE/FPM• Stem: 316 stainless steel• Voltage: 100-230VAC, 24VAC/DC• Connection: Both ANSI 150 and DIN 2501• Actuator Housing: Glass-fi lled PP• Manual Override: Integrated• End Stops: Open, close, programmable middle position• Position Indicator: LED, optical, integrated• Position Feedback: Open, close, middle• Heater: 10 position adjustable Specifi cationThe Type 145 Electrically Actuated Butterfl y Valve shall be wafer style compatible with both ANSI B16.5 150 lb and DIN 2501 fl ange patterns. The disk operation shall utilize double eccentric design principles. The shaft shall be non-wetted by a bushing assembly with double O-ring seals and fi xed at both ends. The face seal shall be a Q-ring compatible with fl at and serrated fl ange adapters. The face, disk and shaft seals shall operate independently. The wetted body and disk shall be of like materials. Valves shall be rated for bidirectional use. The operator mounting fl ange shall be comply with ISO standards. All valves shall be tested in accordance to ISO9393 and designed to ISO16136 standards. All valves shall be manufactured under ISO9001 for Quality and ISO14001 for Environmental Management. Following assembly, every valve shall be tested and certified bubble tight exceeding Class VI standards.2Electric ActuatorIntermediate KitType 567 Butterfl y ValveOptional Features• Positioner : Current, voltage • Network : Profi bus DP• Fail Safe Return : Battery back up, externally powered board • Smart Module : Cycle monitoring, cycle counter, cycle exten-sion, motor current monitoring• Manual Loading Station : Local control box • Protection Class : IP67 with conduit connection • Stem Extension : Two piece stainless steel • Shaft : Titanium, Hastelloy-C• Hardware : Alternatives available upon request • Cleaned : Silicone free/oil freeMaterial Specifi cationPVC valves shall meet ASTM D1784 cell classifi cation 12454 standards. CPVC valves shall meet ASTM D1784 cell classifi -cation 23447-B standards. PP valves shall meet ASTM D5847-14 cell classifi cation PP0510B66851 standards. ABS valves shall meet ASTM D3965 cell classifi cation 42222 standards. PVDF valves shall be type 1, grade 2 according to ASTM D3222 standards. Valves of all materials shall be RoHS compliant.Actuator Certifi cations/Compliance• Machinery Directive 2006/42/EC, Annex II B • EMV Directive CE 2004/108/CE • EMV VDE 0843 Section 20• Low Voltage Directive CE 2006/95/CE • Vibration Testing EN 60068-2-6• Interface ISO 5211• Actuators for Inustrial Valves EN 15714-2Key Valve Certifi cations• NSF 61: PVC and CPVC• FDA CFR 21 177.1520: PP and PVDF • FDA CFR 21 177.2600: EPDM and FPM • FDA CFR 21 177.1550: PTFE • ABS : All materials• USP Class VI (physiological non-toxic): EPDM, FPM, PTFE,PP and PVDFComponentsActuator Technical Data(1) Overload protection of the motor is dimension e d so that the motor and the power supply board are protected. As soon as the load is within the torque range, the actuator will begin operating again.CPVC PVCPressure Temperature CurvesThe following graphs are based on a 25 year lifetime water or similar media applicationTechnical DataVacuum ServicePressure-TemperatureMaterial Temperature Range (ºF)Max Pressure (psi)PVC32 to 140150CPVC32 to 176 150PP32 to 176150ABS-40 to 140150PVDF-4 to 284150The Type 147 is rated for full vacuum service. Maximumdiff erential pressure of 15psi at 122ºF.4The following tables are shown in inches unless otherwise specifi edThe following tables are shown in inches unless otherwise specifi ed。

电动蝶阀Electric Butterfly Valve使用说明书Operation Manual一、用途Ⅰ.Application本系列蝶阀适用于冶金、矿山、建材、石化、造纸、纺织等行业的工业管道中。

它对气体半流体等管道中的介质按不同的信号，改变其流量的大小，从而达到自动调整风量，实现自动控制。

体阀采用优质钢板焊接结构，具有传动轻巧灵活，密封性能好，开闭时间短，切断速度快，能可靠的杜绝事故的发生。

This series butterfly valve is suitable to use in the industry pipe of metallurgical, ore building material. Paper textile and so on, Accord to the different signal in the pipes of the gas half fluid medium. Change the flow volume, and adjust the fan volume automatically. It can realize automatic control. The valve is used good welding structure. It is characterized by light, nimble good sealing, short open time, fast speed broken and dependable.二、结构及工作原理Ⅱ.The structure and Working principle1、电动蝶阀由电动执行机构和蝶阀组成，有关电动执行机构作用原理，使用维护等参阅电动执行机构说明书。

1、The electric butterfly valve is composed of electric execute structure and butter fly valve. The relative electric execute. Workingprinciple and main is refer to the operation manual of electric executor.2、电动蝶阀按作业方式可分为电开式和电关式两种。

电动碟阀操作箱说明1.控制面板简介控制箱面板要包括1个三档旋钮开关和3个两档旋钮开关，18个碟阀状态指示灯。

控制面板示意图如下图所示1-1。

第一排为旋钮开关，第二排为状态指示灯。

图1-1●控制方式选择开关，有手动、停止和自动三个档。

●泵8开关，控制泵8的启动和停止，只有在手动档时的操作才是有效的。

●泵7开关，控制冷源和热源的切换，只有在手动档时的操作才是有效的。

●阀9开关，控制阀9的开启和关闭，一般状态下为关闭，只有在手动档时的操作才是有效的。

●指示灯，第一行为碟阀1-9的开启状态指示，开启时绿灯点亮，关闭时绿灯不亮；第二行为碟阀1-9的关闭状态指示，关闭时红灯点亮，开启时红灯不亮。

2.手动挡阀门调节控制说明1)旋钮方式开关拨到手动挡，泵8旋钮开关拨到开时，控制系统将冷热泵8开启，电动碟阀1-9关闭，指示灯第二行1-9灯亮起红色，其他指示灯关闭。

热泵8用于手术室冷热源。

2)旋钮方式开关拨到手动挡，泵8旋钮开关拨到关时，冷热泵7用于手术室冷热源。

大系统供热时，泵7旋钮开关拨到热源，控制系统将冷热泵7开启，电动碟阀3-6开启，阀1、2、7、8关闭，指示灯第一行3-6灯亮起绿色，第二行1、2、7、8灯亮起红色；大系统供冷时，泵7旋钮开关拨到冷源，控制系统将冷热泵7开启，电动碟阀1、2、7、8开启，阀3-6关闭，指示灯第一行1、2、7、8亮起绿色，第二行3-6亮起红色。

电动碟阀9，平时常闭状态，指示灯第二行灯9亮起红色；当溴化锂热水循环系统扬程不足以克服手术室热水循环阻力时，用大系统供热时，阀9旋钮拨到开启，控制系统将阀9开启，阀4关闭，指示灯第一行灯9亮起绿色，第一行灯4绿灯熄灭，第二行灯4红灯亮起。

3.自动挡阀门调节控制说明1)旋钮方式开关拨到自动挡，控制系统检测到泵8开启时，将电动碟阀1-9关闭，指示灯第二行1-9灯亮起红色，其他指示灯关闭，热泵8用于手术室冷热源。

2)控制系统检测到泵8关闭时，将冷热泵7开启，冷热泵7用于手术室冷热源。

QDF系列电动蝶阀使用说明书产品概要QDF系列中线软密封电动蝶阀适用于中央空调系统或供热采暖系统中，能够实现浮点型、比例调节型（标准信号DC0(2)-10V 或4(0)-20mA）控制。

通过PLC、DDC、温控器等控制信号，对电动蝶阀的开度进行调节，以控制管道系统介质的流量，使电动蝶阀的开度始终保持在设定范围内，以满足管道系统中对流量、压力、温度的精确控制。

产品特点·外形美观、结构紧凑、安装方便，易于拆装及维修。

· 90度回转启闭迅速，调节性能好。

·具有精确的双蜗轮蜗杆机构，低噪声，高输出力矩。

·手-电动切换。

·内置干燥器，可防止水气冷凝。

·具有自动鉴别相序、端相、过热、过载保护。

·多功能显示窗口，显示内容丰富，用户可随时掌握·设备基本参数和运行状态。

·可实现远程操控。

·具有完备的堵转和振荡判定等故障检测功能。

·调节型可与开关型随意切换使用。

·安全可靠，能够通过AC1500V耐压检测，选用F 级绝缘电机，并内置热保护开关。

·启动和关闭次数6万次。

·IP67高标准防护等级。

执行器技术参数阀体技术参数注：蝶板材料默认为球墨铸铁（镀镍），如果需要不锈钢或者其它材料，订货时请注明。

对夹式电动蝶阀外形尺寸DN40~50 DN65~80DN100~DN150DN100~DN150DN200-DN350 DN400~DN500法兰电动蝶阀外形尺寸DN40~DN500对夹式蝶阀与执行器配置表（供参考）法兰式蝶阀与执行器配置表（供参考）注：配置表仅供参考，以实物配置为准。

Kv 值注: 1、Kv 值是阀门两端压差为100KPa 时的水流量（单位m ³/h ）。

（测试水温20℃）2、当阀门用作开、关使用时其额定流量系数按90℃开度时的Kv 值选取；当阀门用作调节使用时其额定流量系数按70℃开度时Kv 值选取。

电动调节阀说明书(总7页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除调节阀电动调节阀是工业自动化过程控制中的重要执行单元仪表。

随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。

与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。

阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种阀门结构由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。

主要零件零件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套材料：灰铸铁、铸钢、不锈钢、黄铜工作原理工作电源：DC24V,AC220V,AC380V等电压等级。

输入控制信号：DC4-20MA或者DC1-5V。

反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下）通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。

实现自动化调节功能。

新型电动调节阀执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

流量特性电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。

电动调节阀的流量特性有：线性特性，等百分比特性及抛物线特性三种。

应用领域电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。

安装电动调节阀最适宜安装为工作活塞上端在水平管线下部。

温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。

电动调节阀一般包括驱动器，接受驱动器信号（0-10V或4-20MA）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。

电动调节阀说明书电动调节阀说明书篇一：电动阀说明书1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。

Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。

可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

可对阀门实行远控、集控和自动控制。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。

2．型号表示方法A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱Z：整体型；T：整体调节型输出轴最大转圈数：阿拉伯数字表示，无数字见表1 防护类型：W表示户外型；B表示隔爆型输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf2m 产品型式：多回转电动装置型号示例：1.Z30I-18W：多回转电动装置，输出转矩300N2m（30kgf2m），电站型接口，输出转速18r/min，最大转圈数60，常规户外型。

2.Z45T-24B/S：多回转电动装置，输出转矩450N2m（45kgf2m），推力型接口，输出转速24 r/min，最大转圈数120，隔爆型，带手动减速箱。

3.Z120-24W/240T：多回转电动装置，输出转矩1200N2m (120kgf2m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体调节型。
