电感和电容电路的暂态过程

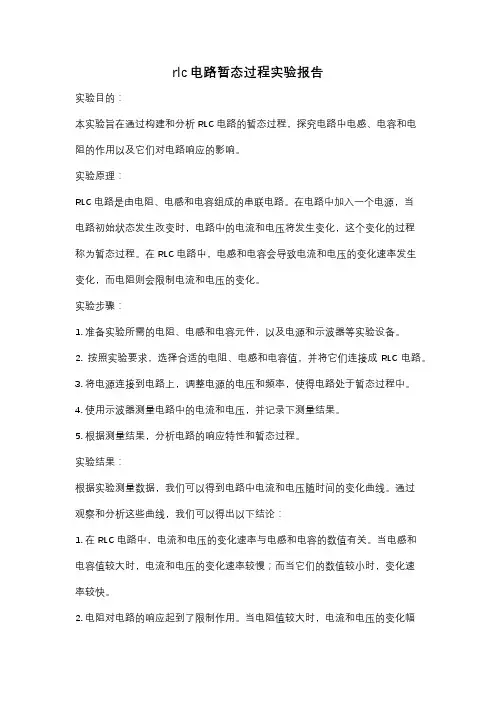

rlc电路暂态过程实验报告实验目的：本实验旨在通过构建和分析RLC电路的暂态过程，探究电路中电感、电容和电阻的作用以及它们对电路响应的影响。

实验原理：RLC电路是由电阻、电感和电容组成的串联电路。

在电路中加入一个电源，当电路初始状态发生改变时，电路中的电流和电压将发生变化，这个变化的过程称为暂态过程。

在RLC电路中，电感和电容会导致电流和电压的变化速率发生变化，而电阻则会限制电流和电压的变化。

实验步骤：1. 准备实验所需的电阻、电感和电容元件，以及电源和示波器等实验设备。

2. 按照实验要求，选择合适的电阻、电感和电容值，并将它们连接成RLC电路。

3. 将电源连接到电路上，调整电源的电压和频率，使得电路处于暂态过程中。

4. 使用示波器测量电路中的电流和电压，并记录下测量结果。

5. 根据测量结果，分析电路的响应特性和暂态过程。

实验结果：根据实验测量数据，我们可以得到电路中电流和电压随时间的变化曲线。

通过观察和分析这些曲线，我们可以得出以下结论：1. 在RLC电路中，电流和电压的变化速率与电感和电容的数值有关。

当电感和电容值较大时，电流和电压的变化速率较慢；而当它们的数值较小时，变化速率较快。

2. 电阻对电路的响应起到了限制作用。

当电阻值较大时，电流和电压的变化幅度较小；而当电阻值较小时，变化幅度较大。

3. 在暂态过程中，电流和电压会经历振荡和衰减。

这是由于电感和电容的特性所致，它们会导致电流和电压在电路中来回振荡，并逐渐衰减至稳定状态。

实验分析：通过对RLC电路的暂态过程进行实验和分析，我们可以深入理解电感、电容和电阻在电路中的作用以及它们对电路响应的影响。

这对于电路设计和故障排除都具有重要意义。

同时，通过实验还可以加深对电路暂态过程的理论知识的理解，并将理论知识与实际应用相结合。

总结：通过本次实验，我们成功构建了RLC电路，并通过测量和分析得到了电路的暂态过程。

实验结果表明，电感、电容和电阻在电路中起到了重要的作用，并且它们对电路响应具有不同的影响。

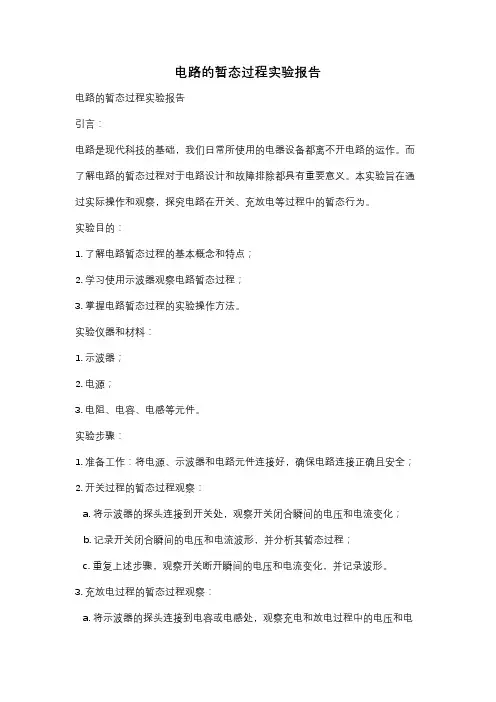

电路的暂态过程实验报告电路的暂态过程实验报告引言：电路是现代科技的基础，我们日常所使用的电器设备都离不开电路的运作。

而了解电路的暂态过程对于电路设计和故障排除都具有重要意义。

本实验旨在通过实际操作和观察，探究电路在开关、充放电等过程中的暂态行为。

实验目的：1. 了解电路暂态过程的基本概念和特点；2. 学习使用示波器观察电路暂态过程；3. 掌握电路暂态过程的实验操作方法。

实验仪器和材料：1. 示波器；2. 电源；3. 电阻、电容、电感等元件。

实验步骤：1. 准备工作：将电源、示波器和电路元件连接好，确保电路连接正确且安全；2. 开关过程的暂态过程观察：a. 将示波器的探头连接到开关处，观察开关闭合瞬间的电压和电流变化；b. 记录开关闭合瞬间的电压和电流波形，并分析其暂态过程；c. 重复上述步骤，观察开关断开瞬间的电压和电流变化，并记录波形。

3. 充放电过程的暂态过程观察：a. 将示波器的探头连接到电容或电感处，观察充电和放电过程中的电压和电流变化；b. 记录充电和放电过程中的电压和电流波形，并分析其暂态过程；c. 重复上述步骤，观察不同电容或电感值下的充放电暂态过程，并记录波形。

实验结果与分析：1. 开关过程的暂态过程观察结果：a. 在开关闭合瞬间，电压和电流会出现瞬间的变化，形成尖峰波形；b. 在开关断开瞬间，电压和电流也会出现瞬间的变化，形成尖峰波形；c. 这是由于开关瞬间的导通和断开引起的电感和电容的暂态响应。

2. 充放电过程的暂态过程观察结果：a. 在电容充电过程中，电压会逐渐上升，而电流则逐渐减小，最终趋于稳定；b. 在电容放电过程中，电压会逐渐下降，而电流则逐渐增大，最终趋于稳定；c. 在电感充电过程中，电压会逐渐上升，而电流则逐渐增大，最终趋于稳定；d. 在电感放电过程中，电压会逐渐下降，而电流则逐渐减小，最终趋于稳定。

结论：通过本实验的观察和分析，我们可以得出以下结论：1. 电路在开关过程中会产生暂态过程，表现为电压和电流的瞬间变化；2. 电路中的电容和电感元件在充放电过程中也会产生暂态过程，表现为电压和电流的逐渐变化；3. 了解电路的暂态过程有助于电路设计和故障排除。

第五章电路的暂态过程分析初始状态过渡状态新稳态t 1U Su ct0?动态电路：含有动态元件的电路，当电路状态发生改变时需要经历一个变化过程才能达到新的稳态。

上述变化过程习惯上称为电路的过渡过程。

iRU SKCu C +_R i +_U S t =0一、什么是电路的暂态过程K 未动作前i = 0u C = 0i = 0u C = U s K 接通电源后很长时间C u C +_R i+_U S二、过渡过程产生的原因。

(1). 电路内部含有储能元件L 、M 、C能量的储存和释放都需要一定的时间来完成(2). 电路结构、状态发生变化支路接入或断开，参数变化(换路)三、动态电路与稳态电路的比较：换路发生后的整个变化过程动态分析微分方程的通解任意激励微分方程稳态分析换路发生很长时间后重新达到稳态微分方程的特解恒定或周期性激励代数方程一、电容元件§5-1 电容与电感元件uCi+_q i)()(t Cu t q =dtdu Cdt dq i ==任何时刻，通过电容元件的电流与该时刻的电压变化率成正比。

电荷量q 与两极之间电压的关系可用在q -u 平面上可用一条曲线表示，则称该二端元件称为电容元件。

二、电感元件+–u (t)i (t)Φ(t)N uLi+_()()()()t Li t d di t u t Ldt dtψψ===任何时刻，电感元件两端的电压与该时刻的电流变化率成正比。

Φi交链的磁通链与产生该磁通的电流的关系可用在Ψ-i 平面上可用一条曲线表示，则称该二端元件为电感元件。

§5-2 换路定则与初值的确定t = 0+与t = 0-的概念设换路在t =0时刻进行。

0-换路前一瞬间0+ 换路后一瞬间00(0)lim ()t t f f t -→<=00(0)lim ()t t f f t +→>=初始条件为t = 0+时u ，i 及其各阶导数的值。

0-0+0tf (t )基本概念：一、换路定则1()()d tC u t i C ξξ-∞=⎰0011()d ()d t i i C C ξξξξ---∞=+⎰⎰01(0)()d tC u i C ξξ--=+⎰t = 0+时刻001(0)(0)()d C C u u i C ξξ++--=+⎰当i (ξ)为有限值时u C (0+) = u C (0-)电荷守恒结论：换路瞬间，若电容电流保持为有限值，则电容电压（电荷）换路前后保持不变。

rlc电路暂态过程实验报告实验目的：通过实验观察RLC电路的暂态过程，了解电路中电感、电容和电阻的作用。

实验原理：RLC电路是由电感、电容和电阻组成的串联电路。

在电路中加入直流电源后，电路中的电流和电压会随着时间的变化而发生变化，这种变化过程称为暂态过程。

在暂态过程中，电路中的电流和电压会经历一定的变化过程，最终趋于稳定。

实验装置：实验中使用的装置包括直流电源、电感、电容和电阻等元件，以及示波器、万用表等测量仪器。

实验步骤：1. 将电感、电容和电阻按照串联电路的连接方式连接好，并接入直流电源。

2. 使用示波器观察电路中电流和电压随时间的变化情况。

3. 测量电路中电流和电压的大小，并记录下相应的数据。

实验结果与分析：在实验中观察到，当电路中加入直流电源后，电流和电压会随着时间的变化而发生变化。

首先，电路中的电流和电压会出现瞬态过程，即在刚接通电源时，电流和电压会迅速增大，然后逐渐趋于稳定。

这是由于电感和电容的作用，在电路刚接通电源时，会出现电感和电容的充电和放电过程，导致电流和电压的变化。

通过测量和观察实验数据，可以得出电路中电感、电容和电阻的作用。

电感在电路刚接通电源时会抵抗电流的变化，导致电流变化缓慢；电容则会导致电压的变化缓慢；而电阻则会影响电路中电流和电压的大小。

结论：通过实验观察RLC电路的暂态过程，我们了解了电感、电容和电阻在电路中的作用。

在电路中加入直流电源后，电路中的电流和电压会经历一定的变化过程，最终趋于稳定。

这些变化过程是由电感、电容和电阻共同作用的结果。

通过实验，我们对RLC电路的暂态过程有了更深入的了解。

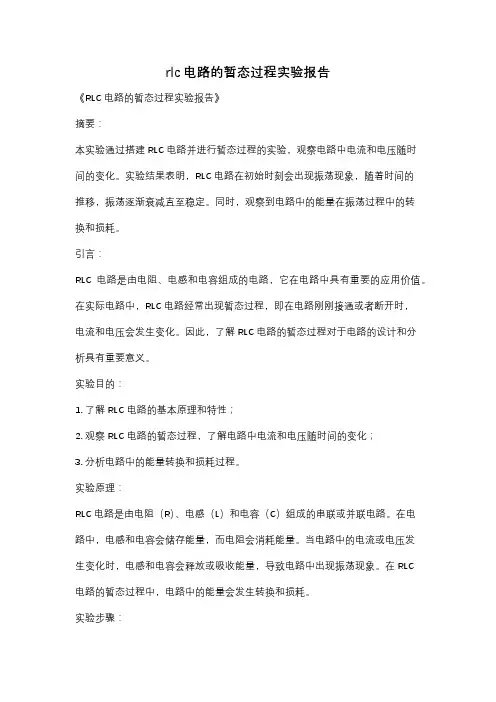

rlc电路的暂态过程实验报告《RLC电路的暂态过程实验报告》摘要：本实验通过搭建RLC电路并进行暂态过程的实验，观察电路中电流和电压随时间的变化。

实验结果表明，RLC电路在初始时刻会出现振荡现象，随着时间的推移，振荡逐渐衰减直至稳定。

同时，观察到电路中的能量在振荡过程中的转换和损耗。

引言：RLC电路是由电阻、电感和电容组成的电路，它在电路中具有重要的应用价值。

在实际电路中，RLC电路经常出现暂态过程，即在电路刚刚接通或者断开时，电流和电压会发生变化。

因此，了解RLC电路的暂态过程对于电路的设计和分析具有重要意义。

实验目的：1. 了解RLC电路的基本原理和特性；2. 观察RLC电路的暂态过程，了解电路中电流和电压随时间的变化；3. 分析电路中的能量转换和损耗过程。

实验原理：RLC电路是由电阻（R）、电感（L）和电容（C）组成的串联或并联电路。

在电路中，电感和电容会储存能量，而电阻会消耗能量。

当电路中的电流或电压发生变化时，电感和电容会释放或吸收能量，导致电路中出现振荡现象。

在RLC电路的暂态过程中，电路中的能量会发生转换和损耗。

实验步骤：1. 按照实验要求搭建RLC电路；2. 接通电源，记录电路中电流和电压随时间的变化；3. 分析电路中的能量转换和损耗过程；4. 对实验结果进行总结和分析。

实验结果：实验结果表明，在RLC电路的暂态过程中，电路中的电流和电压会出现振荡现象。

随着时间的推移，振荡逐渐衰减直至稳定。

同时，观察到电路中的能量在振荡过程中的转换和损耗。

通过实验数据的分析，我们可以进一步了解RLC电路的特性和暂态过程。

结论：通过本次实验，我们对RLC电路的暂态过程有了更深入的了解。

实验结果表明，RLC电路在暂态过程中会出现振荡现象，并且电路中的能量会发生转换和损耗。

这些结果对于电路的设计和分析具有重要的参考价值。

展望：在今后的实验中，我们可以进一步研究RLC电路的特性和应用，探索更多关于电路暂态过程的规律和特点。

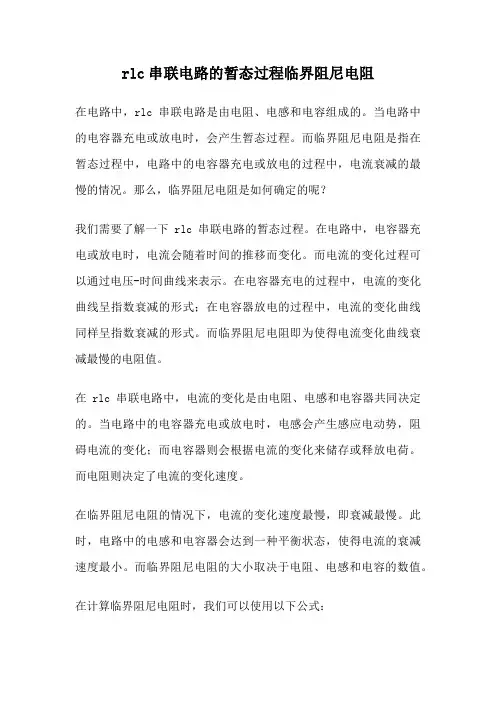

rlc串联电路的暂态过程临界阻尼电阻在电路中，rlc串联电路是由电阻、电感和电容组成的。

当电路中的电容器充电或放电时，会产生暂态过程。

而临界阻尼电阻是指在暂态过程中，电路中的电容器充电或放电的过程中，电流衰减的最慢的情况。

那么，临界阻尼电阻是如何确定的呢？我们需要了解一下rlc串联电路的暂态过程。

在电路中，电容器充电或放电时，电流会随着时间的推移而变化。

而电流的变化过程可以通过电压-时间曲线来表示。

在电容器充电的过程中，电流的变化曲线呈指数衰减的形式；在电容器放电的过程中，电流的变化曲线同样呈指数衰减的形式。

而临界阻尼电阻即为使得电流变化曲线衰减最慢的电阻值。

在rlc串联电路中，电流的变化是由电阻、电感和电容器共同决定的。

当电路中的电容器充电或放电时，电感会产生感应电动势，阻碍电流的变化；而电容器则会根据电流的变化来储存或释放电荷。

而电阻则决定了电流的变化速度。

在临界阻尼电阻的情况下，电流的变化速度最慢，即衰减最慢。

此时，电路中的电感和电容器会达到一种平衡状态，使得电流的衰减速度最小。

而临界阻尼电阻的大小取决于电阻、电感和电容的数值。

在计算临界阻尼电阻时，我们可以使用以下公式：R = 2√(L/C)其中，R为临界阻尼电阻的值，L为电感的值，C为电容的值。

通过计算，我们可以得到临界阻尼电阻的数值。

在实际应用中，临界阻尼电阻具有一定的意义。

当电路中的电容器充电或放电时，如果电阻的值大于临界阻尼电阻，电流的衰减速度会比较快，电路的响应时间较短；而如果电阻的值小于临界阻尼电阻，电流的衰减速度会比较慢，电路的响应时间较长。

因此，在实际电路设计中，我们可以根据需要选择适当的电阻值，以控制电路的响应速度。

总结起来，rlc串联电路的暂态过程临界阻尼电阻是指在电路中的电容器充电或放电时，使得电流衰减最慢的电阻值。

临界阻尼电阻的大小取决于电阻、电感和电容的数值。

在实际应用中，我们可以根据需要选择适当的电阻值，以控制电路的响应速度。

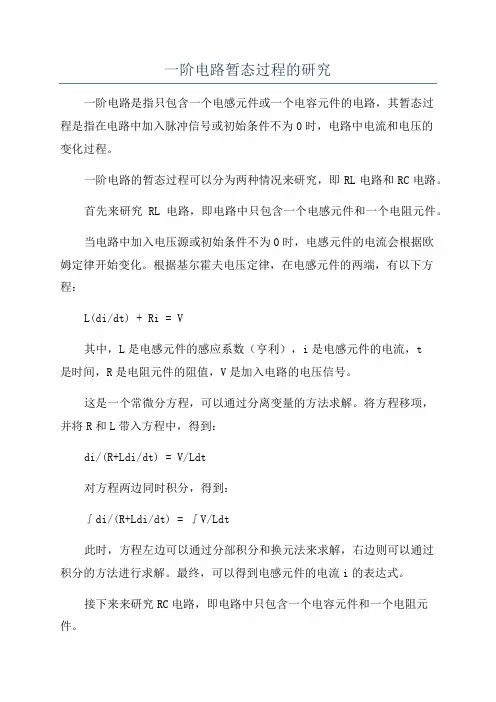

一阶电路暂态过程的研究一阶电路是指只包含一个电感元件或一个电容元件的电路，其暂态过程是指在电路中加入脉冲信号或初始条件不为0时，电路中电流和电压的变化过程。

一阶电路的暂态过程可以分为两种情况来研究，即RL电路和RC电路。

首先来研究RL电路，即电路中只包含一个电感元件和一个电阻元件。

当电路中加入电压源或初始条件不为0时，电感元件的电流会根据欧姆定律开始变化。

根据基尔霍夫电压定律，在电感元件的两端，有以下方程：L(di/dt) + Ri = V其中，L是电感元件的感应系数（亨利），i是电感元件的电流，t是时间，R是电阻元件的阻值，V是加入电路的电压信号。

这是一个常微分方程，可以通过分离变量的方法求解。

将方程移项，并将R和L带入方程中，得到：di/(R+Ldi/dt) = V/Ldt对方程两边同时积分，得到：∫di/(R+Ldi/dt) = ∫V/Ldt此时，方程左边可以通过分部积分和换元法来求解，右边则可以通过积分的方法进行求解。

最终，可以得到电感元件的电流i的表达式。

接下来来研究RC电路，即电路中只包含一个电容元件和一个电阻元件。

当电路中加入电压源或初始条件不为0时，电容元件的电压会根据欧姆定律开始变化。

根据基尔霍夫电流定律，在电容元件的两端，有以下方程：RC(di/dt) + i = V其中，C是电容元件的电容量（法拉），i是电容元件的电流，t是时间，R是电阻元件的阻值，V是加入电路的电压信号。

同样地，也可以通过分离变量的方法来求解这个常微分方程。

将方程移项，并将R和C带入方程中，得到：di/(RCdi/dt + i) = Vdt对方程两边同时积分，得到：∫di/(RCdi/dt + i) = ∫Vdt此时，方程左边可以通过分式分解的方法来求解，右边则可以直接积分。

最终，可以得到电容元件的电流i的表达式。

总结起来，一阶电路暂态过程的研究主要是通过求解常微分方程来得到电路中电流和电压的变化规律。

具体的求解方法可以根据电路中所包含的元件类型选择不同的数学工具来进行求解。

rlc电路的暂态过程实验报告RLC电路的暂态过程实验报告一、引言RLC电路是由电阻、电感和电容组成的一种基本电路。

在电路中，当电源的输入信号发生变化时，电路中的电流和电压会出现暂态过程。

本实验旨在研究RLC电路在不同初始条件下的暂态过程，并通过实验数据分析和计算验证理论模型。

二、实验装置与方法1. 实验装置本实验使用的实验装置包括：RLC电路、示波器、函数发生器、电阻箱、电感、电容等。

2. 实验方法（1）搭建RLC电路，将电阻、电感和电容按照实验要求连接起来。

（2）通过函数发生器提供输入信号，观察示波器上电流和电压的波形。

（3）记录不同初始条件下电流和电压的变化情况。

（4）根据实验数据进行分析和计算。

三、实验结果与分析1. 不同初始条件下的电流和电压波形在实验中，我们改变了电路中的初始条件，观察到了不同的电流和电压波形。

当电路中的电容初始电压为0时，电流会随时间逐渐增大，直到达到稳态；当电路中的电感初始电流为0时，电流会随时间逐渐减小，直到达到稳态。

这与理论模型相符。

2. 暂态过程的计算与分析根据RLC电路的理论模型，我们可以通过计算得到电流和电压的理论值，并与实验数据进行对比。

通过比较，我们可以验证理论模型的准确性。

四、实验误差与改进在实验过程中，由于设备和测量的限制，可能会产生一定的误差。

例如，电路元件的参数可能与理论值存在一定的偏差，测量仪器的精度也会对实验结果产生影响。

为减小实验误差，我们可以采取以下改进措施：1. 使用更精确的测量仪器，提高测量的准确性。

2. 对电路元件的参数进行精确测量，并与理论值进行对比。

3. 多次重复实验，取平均值，减小随机误差的影响。

五、实验结论通过本次实验，我们研究了RLC电路的暂态过程，并验证了理论模型的准确性。

实验结果表明，电路中的电流和电压在不同初始条件下会出现不同的暂态过程，与理论模型相符。

然而，由于实验误差的存在，实验结果与理论值之间可能存在一定的差异。

电路中产生暂态过程的原因在电路中，暂态过程是指电路在初始状态发生变化时，电流、电压或功率不稳定的瞬态过程。

这种暂时的不稳定状态是由多种因素造成的。

下面我将详细介绍一些产生电路暂态过程的原因。

1. 电源开关与关闭：电路中电源的开关操作常常引起电压的突变，导致暂态过程的发生。

当电源开关突然关闭时，电路中的电感元件（例如线圈）会产生电感反向电势，导致电流突然改变。

同样，当电源开关突然打开时，电路中的电容元件（例如电容器）会产生电压反向电势，导致电压突然改变。

这种突变会导致电路中的暂态过程。

2. 电容与电感的充放电过程：当电容器或电感器与电源相连时，由于元件本身的特性，充放电过程中会发生暂态过程。

在电容器充电过程中，初始状态下电压较低，随着电容器的充电时间增加，电压逐渐增加，而电流逐渐减小。

在电感器放电过程中也是如此，初始状态下电流较高，随着时间的推移，电流逐渐减小，而电压逐渐增加。

这种充放电过程导致电路中的暂态过程。

3. 突然改变电路负载：当电路的负载突然改变时，电路中的电流和电压会发生瞬时变化，从而引发暂态过程。

例如，当从电路中突然移除或连接一个负载，电流和电压会发生剧烈改变，导致电路进入暂态状态。

这种负载突变可能是由开关操作、故障或其他因素引起的。

4. 瞬时故障：电路中的瞬时故障，如突发的短路或断路，也会导致暂态过程的发生。

当短路发生时，电路中会流过异常大的电流，导致电压突然下降。

而断路会导致电路中电流无法通过，使得电压突然增加。

这些瞬时故障会引起电路中的暂态过程。

综上所述，电路中产生暂态过程的主要原因包括电源的开关、电容与电感的充放电过程、电路负载的突变以及瞬时故障。

了解这些原因有助于我们更好地理解电路的暂态特性，并在电路设计和故障排除过程中使用合适的措施。

RLC电路暂态过程资料RLC电路是一种经典的电路，由一个电阻、一个电感和一个电容器组成。

在传感器、通信设备、电源和调节器等实际电路中，RLC电路经常作为滤波器、放大器和调节器使用。

RLC电路的分析和设计是电路理论的重要组成部分。

当我们以电压源为驱动电路，RLC电路的暂态过程是指电容器和电感器在电路开关变化时的电荷和电流的变化。

这个过程也被称为调谐或响应过程。

RLC电路的暂态过程分为两个阶段：振荡和消散。

在振荡阶段，电路中的能量在电容和电感器之间来回传递，直到电路最终消失。

在消散阶段，电路中的能量被电阻器吸收并转化为热量。

振荡阶段在振荡阶段，假设在时刻t=0，电路开关被切换并创造了一个初始电压。

这个过程用微分方程来表示：L(di/dt) + Ri + q/C = V其中，L是感性元件的感性值，R是电阻元件的电阻值，C是电容器的电容量，q是电容器的电容值，i是电路中的电流，V是电路中的驱动电压。

然后，我们可以通过求解此微分方程来解决振荡过程中电路中电流的变化。

如果德普规定初始电容电荷和电感器当时没有电流，即：i(t=0) = 0q(t=0) = 0那么电路中电流的解析形式为：i(t) = I_m × sin(ωt + φ)其中，I_m是电流最大值，ω是根据振荡频率计算的角速度，φ是相位角度。

在某个特定的频率下，电容和电感的反应相互抵消，使得电路不那么灵敏，只是呈现周期性的行为。

这种特定频率称为共振频率。

在RLC电路中，共振频率f_res由以下公式给出：f_res = 1 / (2 × π × L × C)如果我们以共振频率给出驱动电压，那么电流的最大值达到真正的共振电流值，大约比驱动电压值小。

当电容器储存最大电荷和电感器储存最大磁场时会发生这种情况。

消散阶段在振荡阶段之后，电路从振荡中消散能量，消耗由电容储存的能量转化为电阻热量。

因此，暂态过程的后一阶段的特征是电容电流的逐渐减小，并且电路内部储存的能量逐渐减小。
