信号完整性在高速电路中有着至关重要的作用，而很多信号完整性问题需要用「阻抗」的概念来解释和描述。
在高频信号下，很多器件失去了原有的特性，如我们经常听到的“高频时电阻不再是电阻，电容不再是电容”，这是咋回事呢？容抗的概念电容有两个重要特性，一个是隔直通交，另一个是电容电压不能突变。
简单说，虽然交流电能通过电容，但是不同频率的交流电和不同容值的电容，通过时的阻碍是不一样的，把这种阻碍称之为容抗。
容抗与电容和频率的大小成反比，也就是说，在相同频率下，电容越大，容抗越小；在相同电容下，频率越高，容抗越小。
如何理解容抗与电容大小和频率成反比呢？以R C一阶低通滤波器举例。
V i n通过R1电阻对电容C1进行充电，V i n的电势加在电容C的两个金属极板上，正负电荷在电势差作用下分别向电容的两个极板聚集而形成电场，这称「充电」过程。
若将Vi n拿掉，在Vo u t上加一个负载R2（青色部分），电容两端的电荷会在电势差下向负载流走，这称为「放电」过程。
（流过电容的电流并不是真正穿过了极板的绝缘介质，指的是外部的电流）衡量电容充电的电荷数为Q，Q=CV，其中C是常量，所以电荷数和电压呈正比。
C=Q/V，电容量代表了电容储存电荷的能力，微分表达式为：电流是单位时间内电荷数的变化量:结合(1)和(2)两个公式可得到：从公式可以看出：电容上的电流和电压的变化量成正比，或者说电容上电压的变化量和电流是成正比的。
即在电压一定时，电容越大，单位时间内电路中充、放电移动的电荷量越大，电流越大，所以电容对交变电流的阻碍作用越小，即容抗越小。
在交变电流的电压一定时，交变电流的频率越高，电路中充、放电越频繁，单位时间内电荷移动速率越大，电流越大，电容对交变电流的阻碍作用越小，即容抗越小。
表示，公式如下，其中f是频率，C是容值容抗用Xc因为（），所以容抗也可以用如下的公式表示：我们接着往下看一看感抗的概念。
感抗的概念电感的特性是隔交通直，与电容是相反的；所以说容抗和感抗的性质和效果几乎正好相反，而电阻则处在这两个极端中间。

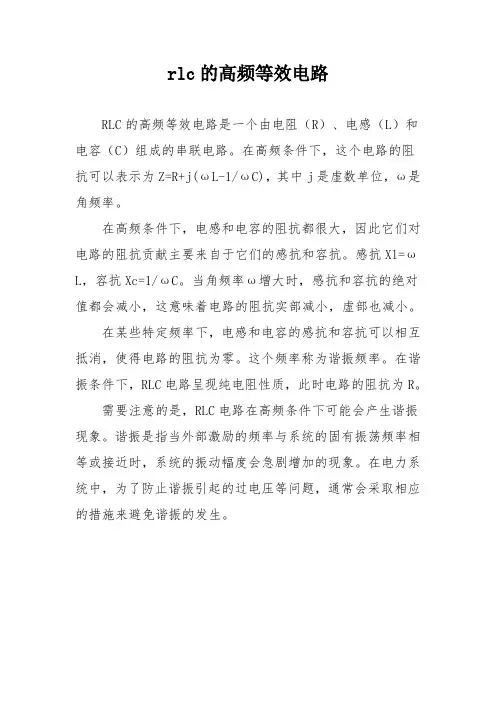

rlc的高频等效电路
RLC的高频等效电路是一个由电阻（R）、电感（L）和电容（C）组成的串联电路。
在高频条件下，这个电路的阻抗可以表示为Z=R+j(ωL-1/ωC)，其中j是虚数单位，ω是角频率。
在高频条件下，电感和电容的阻抗都很大，因此它们对电路的阻抗贡献主要来自于它们的感抗和容抗。
感抗Xl=ωL，容抗Xc=1/ωC。
当角频率ω增大时，感抗和容抗的绝对值都会减小，这意味着电路的阻抗实部减小，虚部也减小。
在某些特定频率下，电感和电容的感抗和容抗可以相互抵消，使得电路的阻抗为零。
这个频率称为谐振频率。
在谐振条件下，RLC电路呈现纯电阻性质，此时电路的阻抗为R。
需要注意的是，RLC电路在高频条件下可能会产生谐振现象。
谐振是指当外部激励的频率与系统的固有振荡频率相等或接近时，系统的振动幅度会急剧增加的现象。
在电力系统中，为了防止谐振引起的过电压等问题，通常会采取相应的措施来避免谐振的发生。
pcb走线的等效电路
PCB走线可以看做一个等效电路，该等效电路包括电阻、电容和电感等元件。
下面是PCB走线的等效电路及其参数：
1. 电阻：PCB走线的电阻会导致信号的衰减和延迟。
电阻的大小与走线的宽度、厚度、材质以及温度有关。
一般来说，走线宽度越大，电阻越小；走线厚度越大，电阻越大；材质的电阻率越大，电阻越大。
2. 电容：PCB走线上的电容会影响信号的传输速度和稳定性。
电容的大小与走线的宽度、厚度、长度以及介质有关。
走线宽度越大，电容越大；走线厚度越大，电容越大；走线长度越长，电容越大。
3. 电感：PCB走线上的电感会影响信号的传输和频率响应。
电感的大小与走线的形状、长度、宽度、厚度以及电流有关。
走线长度越长，电感越大；走线宽度越大，电感越大；走线厚度越大，电感越大。
4. 耦合电容：PCB走线之间会存在耦合电容，它们会影响信号的传输和稳定性。
耦合电容的大小与走线的距离、
面积和介质有关。
走线距离越近，耦合电容越大；走线面积越大，耦合电容越大；介质介电常数越大，耦合电容越大。
综上所述，PCB走线的等效电路包括电阻、电容和电感等元件，它们会影响信号的传输、延迟、频率响应和稳定性。
在进行PCB设计时，需要考虑这些元件的影响，以保证信号的质量和性能。
电阻是PCB中最广泛使用的元件，常用的电阻有碳质、绕线和薄膜片状电阻等几种，绕线电阻由于引线电感过大不适于高速的高频电路应用，在高速的高频电路中多用薄膜片状电阻，但它同样存在隐藏的射频特性。

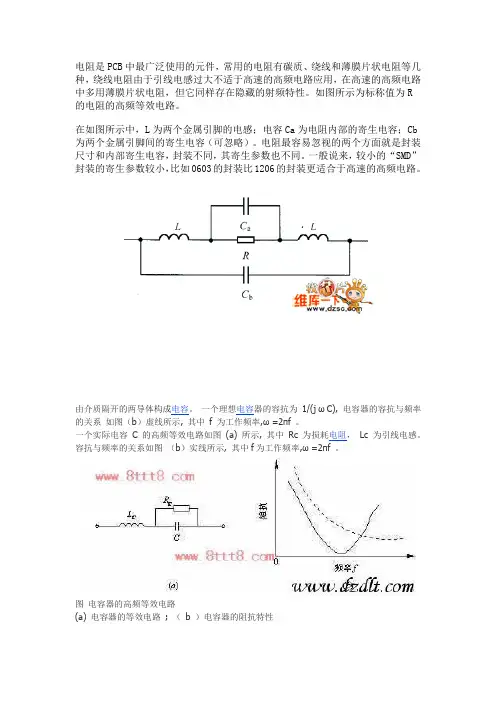

如图所示为标称值为R的电阻的高频等效电路。
在如图所示中，L为两个金属引脚的电感；电容Ca为电阻内部的寄生电容；Cb 为两个金属引脚间的寄生电容（可忽略）。
电阻最容易忽视的两个方面就是封装尺寸和内部寄生电容，封装不同，其寄生参数也不同。
一般说来，较小的“SMD”封装的寄生参数较小，比如0603的封装比1206的封装更适合于高速的高频电路。
由介质隔开的两导体构成电容。
一个理想电容器的容抗为1/(j ω C), 电容器的容抗与频率的关系如图（b）虚线所示, 其中f 为工作频率,ω =2πf 。
一个实际电容 C 的高频等效电路如图(a) 所示, 其中Rc 为损耗电阻，Lc 为引线电感。
容抗与频率的关系如图（b）实线所示, 其中f为工作频率,ω =2πf 。
图电容器的高频等效电路(a) 电容器的等效电路; （b ）电容器的阻抗特性具有电感性质的元件称为电感器，简称电感，用L表示。
电感在电路中也是一个储能元件，电感量的单位是享利(H)。
常用单位有毫享(mH)和微享(μH)。
实际电感器由于线圈存在直流电阻，使电感器消耗一定的能量，这种能量损耗称为电感器的电阻损耗，此时电感器的等效电路如下图所示。
其中R的下标P表示并联；S表示串联；L表示电感的等效电阻。
实际电感器还存在分布电容，当电感器工作在低频时，分布电容可忽略。
但工作在高频时就必须考虑其影响，高频时电感器的等效电路如下图所示。
电路基础原理电容与电感的等效电路电路理论是电子技术的基础，深入了解电路的基本原理对于电子工程师来说至关重要。
在电路中，电容和电感是两种非常重要的电子元件。
了解它们的性质以及等效电路可以帮助我们更好地设计和分析电路。
一、电容的基本原理和等效电路电容器是电路中常见的元件之一。
它由两个导体板和中间的绝缘介质组成。
当电容器两端加电压时，正极板上聚集的电荷会导致负极板上也聚集一定的电荷，这种电势差形成了电场，电场的强度与所加电压成正比。
电容器的电容量由其结构、介质性质和两个导体板之间的距离决定。
在电容的基本等效电路中，我们可以使用电压源和电容器之间串联一个电容的一个简化模型。
在直流电路中，电容可以看作是一个开路，相当于没有导电路径，而在交流电路中，电容器的等效电路是一个纯电容元件，并且具有导电阻抗的特性。
二、电感的基本原理和等效电路电感是另一种重要的电子元件，它是由导线或线圈组成的。
当电流通过导线或线圈时，会产生一个磁场，这个磁场会导致导线或线圈中的电压发生变化。
电感的大小取决于导线或线圈的长度、截面积以及材料的磁导率。
电感的等效电路也有多种模型。
在直流电路中，电感可以视为一个闭路，几乎没有电流通过。
而在交流电路中，电感器的等效电路是一个纯电感元件，并且具有导电阻抗的特性。
三、电容与电感的等效电路尽管电容和电感是两种不同的电子元件，但在一些特定的电路中，它们可以等效地转化为其他元件。
例如，在谐振电路中，一个电感和一个电容的串联电路可以等效为一个纯电阻。
这种等效电路的基本原理可以根据电容和电感元件的导电阻抗来推导。
四、电容与电感在电路中的应用电容和电感在各种电子电路中都有广泛的应用。
在滤波电路中，电容器可以用来削弱或消除某些频率成分，实现信号的滤波效果。
而电感则常常用于频率选择电路中，通过调整电感的数值可以选择特定的频率。
此外，电容和电感还被广泛应用于供电电路中。
电容可以用作电源滤波器，帮助稳定电源电压；而电感则可以用于抑制高频噪音，保护电路的稳定性。

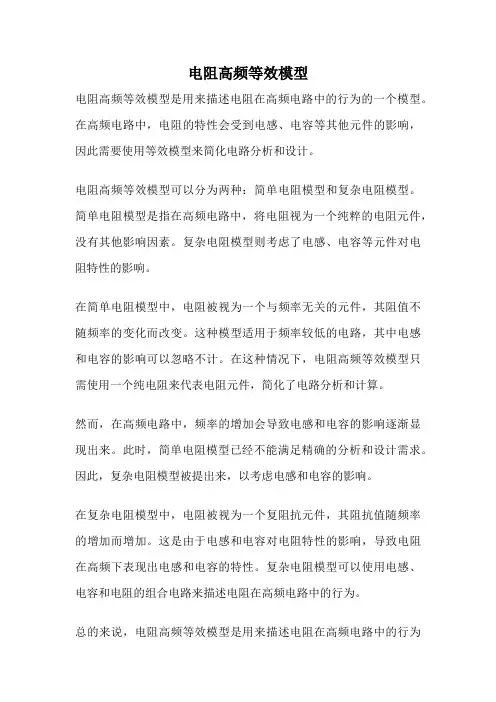

电阻高频等效模型
电阻高频等效模型是用来描述电阻在高频电路中的行为的一个模型。
在高频电路中，电阻的特性会受到电感、电容等其他元件的影响，因此需要使用等效模型来简化电路分析和设计。
电阻高频等效模型可以分为两种：简单电阻模型和复杂电阻模型。
简单电阻模型是指在高频电路中，将电阻视为一个纯粹的电阻元件，没有其他影响因素。
复杂电阻模型则考虑了电感、电容等元件对电阻特性的影响。
在简单电阻模型中，电阻被视为一个与频率无关的元件，其阻值不随频率的变化而改变。
这种模型适用于频率较低的电路，其中电感和电容的影响可以忽略不计。
在这种情况下，电阻高频等效模型只需使用一个纯电阻来代表电阻元件，简化了电路分析和计算。
然而，在高频电路中，频率的增加会导致电感和电容的影响逐渐显现出来。
此时，简单电阻模型已经不能满足精确的分析和设计需求。
因此，复杂电阻模型被提出来，以考虑电感和电容的影响。
在复杂电阻模型中，电阻被视为一个复阻抗元件，其阻抗值随频率的增加而增加。
这是由于电感和电容对电阻特性的影响，导致电阻在高频下表现出电感和电容的特性。
复杂电阻模型可以使用电感、电容和电阻的组合电路来描述电阻在高频电路中的行为。
总的来说，电阻高频等效模型是用来描述电阻在高频电路中的行为
的一个模型。
简单电阻模型适用于频率较低的电路，而复杂电阻模型则考虑了电感和电容的影响。
这些模型可以帮助我们简化电路分析和设计，提高工程效率。
电路中的等效电路模型电路是电子技术的基础，简单的电路可以由一系列电阻、电感和电容组成。
为了更好地理解和分析电路的行为，工程师们经常使用等效电路模型来代替复杂的电路。
1. 什么是等效电路模型？等效电路模型是一个简化的电路，可以替代原始电路，但仍能保持相同的电气特性。
这种模型通常包含一些简单的电子元件，例如电阻、电感和电容。
2. 为什么需要等效电路模型？原始电路可能非常复杂，对于初学者而言理解起来困难。
而且，分析复杂电路的行为可能需要大量的计算和测量。
等效电路模型能够简化电路的分析过程，使得我们可以更好地理解和处理电路。
3. 等效电路模型的类型3.1. 电阻网络模型电阻网络模型是最简单和最常用的等效电路模型之一。
它将整个电路简化为一个等效电阻，该电阻与原始电路具有相同的电流-电压特性。
这个模型适用于那些主要由电阻组成的电路。
3.2. 电压源模型电压源模型将电路简化为一个电压源和一个等效电阻。
根据欧姆定律，电流等于电压除以电阻。
这个模型适用于那些包含电源和电阻的电路。
3.3. 电流源模型电流源模型将电路简化为一个电流源和一个等效电阻。
这个模型适用于那些包含电流源和电阻的电路。
3.4. 二端口网络模型二端口网络模型将电路简化为一个具有输入和输出端口的等效电路。
这个模型广泛应用于通信和信号处理系统中，可以更好地描述信号的传输和变换。
4. 等效电路模型的应用4.1. 电路分析通过将原始电路替换为等效电路模型，我们可以更简单地理解电路的基本特性，例如电流和电压的变化。
这有助于我们快速预测电路的行为，减少了计算和测量的复杂性。
4.2. 电路设计等效电路模型可以帮助工程师们更好地设计电路。
通过对不同模型进行组合和调整，我们可以优化电路的性能，并确保其正常运行。
4.3. 故障诊断当电路出现故障时，通过使用等效电路模型，我们可以更快地确定故障点，并采取相应的修复措施。
这有助于提高维修效率和减少维修成本。
5. 等效电路模型的局限性等效电路模型是在一定条件下有效的，对于某些复杂的电路，可能需要更详细的模型才能准确描述其行为。
1.高频电阻低频电子学中最普通的电路元件就是电阻，它的作用是通过将一些电能装化成热能来达到电压降低的目的。
电阻的高频等效电路如图所示，其中两个电感L模拟电阻两端的引线的寄生电感，同时还必须根据实际引线的结构考虑电容效应；用电容C模拟电荷分离效应。
电阻等效电路表示法根据电阻的等效电路图，可以方便的计算出整个电阻的阻抗：下图描绘了电阻的阻抗绝对值与频率的关系，正像看到的那样，低频时电阻的阻抗是R，然而当频率升高并超过一定值时，寄生电容的影响成为主要的，它引起电阻阻抗的下降。
当频率继续升高时，由于引线电感的影响，总的阻抗上升，引线电感在很高的频率下代表一个开路线或无限大阻抗。
一个典型的1K?电阻阻抗绝对值与频率的关系2.高频电容片状电容在射频电路中的应用十分广泛，它可以用于滤波器调频、匹配网络、晶体管的偏置等很多电路中，因此很有必要了解它们的高频特性。
电容的高频等效电路如图所示，其中L 为引线的寄生电感；描述引线导体损耗用一个串联的等效电阻R1；描述介质损耗用一个并联的电阻R2。
电容等效电路表示法同样可以得到一个典型的电容器的阻抗绝对值与频率的关系。
如下图所示，由于存在介质损耗和有限长的引线，电容显示出与电阻同样的谐振特性。
一个典型的1pF电容阻抗绝对值与频率的关系3.高频电感电感的应用相对于电阻和电容来说较少，它主要用于晶体管的偏置网络或滤波器中。
电感通常由导线在圆导体柱上绕制而成，因此电感除了考虑本身的感性特征，还需要考虑导线的电阻以及相邻线圈之间的分布电容。
电感的等效电路模型如下图所示，寄生旁路电容C和串联电阻R分别由分布电容和电阻带来的综合效应。
高频电感的等效电路与电阻和电容相同，电感的高频特性同样与理想电感的预期特性不同，如下图所示：首先，当频率接近谐振点时，高频电感的阻抗迅速提高；第二，当频率继续提高时，寄生电容C的影响成为主要的，线圈阻抗逐渐降低。
电感阻抗绝对值与频率的关系总之，在高频电路中，导线连同基本的电阻、电容和电感这些基本的无源器件的性能明显与理想元件特征不同。
电阻高频等效模型电阻的高频等效模型是一个非常重要的概念，它涉及到电阻在高频条件下的性能表现。
在高频情况下，电阻的等效模型由电阻、电感、电容三部分构成。
这些元件之间相互作用，共同影响着电阻的性能。
首先，电阻是电路中最为常见的元件之一，它的作用是阻碍电流的流动。
在高频情况下，电阻的阻值可能会发生变化，这主要是由于寄生效应的影响。
寄生效应是指电阻内部的寄生电容和寄生电感对电阻性能的影响。
寄生电容是由于电阻两端之间的金属引脚之间存在的电场而产生的。
寄生电感则是由于电阻内部的金属导线存在磁场的缘故。
在高频情况下，寄生电容和寄生电感的存在会对电阻的性能产生较大的影响。
寄生电容的存在会使电阻的阻值降低，同时使电流通过电阻时的相位滞后。
寄生电感则会使电阻的阻值增大，同时使电流通过电阻时的相位超前。
因此，在高频情况下，我们需要考虑寄生效应对电阻性能的影响，以确保电路的正常运行。
此外，数字电路中的电源线可能会产生高频干扰，这些干扰可能会通过电源线传播到整个电路中。
寄生电感L s 的存在可以起到隔离数字干扰的作用。
当数字电路中的电源线产生高频干扰时，寄生电感L s 的阻抗会远大于1Ω，从而阻止干扰信号的传播。
在开关电路中，当开关断开时，主电路的寄生电感L s 为了阻止电流变化，会产生高压加载在开关上，可能会将开关击穿。
因此，在设计开关电路时，需要考虑寄生电感的影响，以确保电路的安全性和稳定性。
综上所述，电阻的高频等效模型是一个非常重要的概念，它涉及到电阻在高频条件下的性能表现。
在高频情况下，我们必须同时考虑电阻、电感、电容三者的相互影响，以确保电路的正常运行和安全性。
在设计电路时，我们应该充分考虑寄生效应对电阻性能的影响，以获得最佳的电路性能。
电路中的电阻电容和电感的等效电路模型电路中的电阻电容和电感是电子学中最基本的元件之一，其具有重要的意义。
在电路中，为了计算电流和电压，我们需要了解这些元件的行为和特性。
在这篇文章中，我们将会讨论电阻、电容和电感的等效电路模型，并介绍它们在电路中的应用。
1. 电阻的等效电路模型电阻是电路中最基本的元件之一，其作用是在电路中限制电流的流动。
电阻与电流之间遵循欧姆定律，即电阻等于电压除以电流。
电阻的等效电路模型是简单的电阻器，可以用一个符号表示为一个直线段。
在电路分析中，我们可以将多个电阻器连接起来形成电阻网络。
2. 电容的等效电路模型电容是另一个重要的电路元件，其作用是储存电荷。
电容由两个金属板和介质构成，其中介质可以是空气、玻璃等。
电容存储的电荷量直接与电压成正比。
电容的等效电路模型是一个具有两个端口的元件，可以用一个符号表示为两条交叉的直线。
在电路分析中，我们可以将多个电容器连接起来形成电容网络。
3. 电感的等效电路模型电感是另一个重要的电路元件，其作用是储存能量。
电感由导体线圈和芯片构成，芯片可以是空气、软铁等。
电感储存的能量直接与电流成正比。
电感的等效电路模型是一个具有两个端口的元件，可以用一个符号表示为一个卷曲的线圈。
在电路分析中，我们可以将多个电感器连接起来形成电感网络。
4. 电阻、电容和电感在电路中的应用电阻、电容和电感经常被用作各种电路中的基本元件，例如滤波器、振荡器、放大器等。
在这些电路中，它们的等效电路模型非常重要，因为它们方便了电路分析和设计。
在滤波器中，电容可以用来滤除高频信号，电感可以用来滤除低频信号。
在振荡器中，电容和电感一起组成谐振电路。
在放大器中，电阻可以用来限制电流流动，电容和电感可以用来稳定电路并增强信号的强度。
5. 总结电阻、电容和电感是电子学中最基本的元件之一，我们需要了解它们的等效电路模型才能进行电路分析和设计。
在电路中，它们具有不同的作用和应用，通过合理的组合可以实现各种电路功能。
电感和电容等效电路
电感和电容是基本的电路元件。
它们可以被等效为一个结合的电路元件，称为电感和电容等效电路。
电感等效电路是指用电感和电阻元件所构成的电路，它的等效电路模型可以用一个串联的电感和电阻元件所表示。
在正弦交流电源作用下，电流的相位落后于电压。
电容等效电路是指用电容和电阻元件所构成的电路，它的等效电路模型可以用一个并联的电容和电阻元件所表示。
在正弦交流电源作用下，电流的相位超前于电压。
电感和电容等效电路在电路设计中经常被使用，它们在滤波、匹配、谐振等方面发挥着重要的作用。
电桥的等效电路
电桥是一种用于测量电阻、电容和电感等的仪器，它通常由四个电阻、电容或电感组成的电路构成。
这四个元件称为“臂”，它们被四条电路连接在一起形成一个闭合回路。
电桥一般由一个电源、一个被测元件和一个或多个调节电阻组成。
其中一个被测元件与调节电阻组成一个“比例臂”，另外两个电阻构成一个“失配臂”。
通过调节失配臂的电阻值，可以使得电桥平衡，即使电路两个终端电压为零。
当电桥平衡时，可以使用以下等效电路来描述电桥的工作原理：
1. 电阻桥：一个简单的电桥由两个相等的电阻和两个相等的电源构成。
在平衡状态下，可以将电阻桥简化为一个电源和一个等效电阻，并直接测量等效电阻的值。
2. 电容桥：电容桥是一种用于测量电容的电桥。
在平衡状态下，可以将电容桥简化为一个电源和一个等效电容，并直接测量等效电容的值。
3. 电感桥：电感桥是一种用于测量电感的电桥。
在平衡状态下，可以将电感桥简化为一个电源和一个等效电感，并直接测量等效电感的值。
这些等效电路的目的是简化电桥的操作和测量，使得测量结果更加准确和方便。
通过调节电桥的臂来使其处于平衡状态，可以测量被测元件的值。
电阻是PCB中最广泛使用的元件，常用的电阻有碳质、绕线和薄膜片状电阻等几种，绕线电阻由于引线电感过大不适于高速的高频电路应用，在高速的高频电路中多用薄膜片状电阻，但它同样存在隐藏的射频特性。
如图所示为标称值为R
的电阻的高频等效电路。
在如图所示中，L为两个金属引脚的电感；电容Ca为电阻内部的寄生电容；Cb 为两个金属引脚间的寄生电容（可忽略）。
电阻最容易忽视的两个方面就是封装尺寸和内部寄生电容，封装不同，其寄生参数也不同。
一般说来，较小的“SMD”封装的寄生参数较小，比如0603的封装比1206的封装更适合于高速的高频电路。
由介质隔开的两导体构成电容。
一个理想电容器的容抗为1/(j ω C), 电容器的容抗与频率的关系如图（b）虚线所示, 其中f 为工作频率,ω =2πf 。
一个实际电容 C 的高频等效电路如图(a) 所示, 其中Rc 为损耗电阻，Lc 为引线电感。
容抗与频率的关系如图（b）实线所示, 其中f为工作频率,ω =2πf 。
图电容器的高频等效电路
(a) 电容器的等效电路; （b ）电容器的阻抗特性
具有电感性质的元件称为电感器，简称电感，用L表示。
电感在电路中也是一个储能元件，电感量的单位是享利(H)。
常用单位有毫享(mH)和微享(μH)。
实际电感器由于线圈存在直流电阻，使电感器消耗一定的能量，这种能量损耗称为电感器的电阻损耗，此时电感器的等效电路如下图所示。
其中R的下标P表示并联；S表示
串联；L表示电感的等效电阻。
实际电感器还存在分布电容，当电感器工作在低频时，分布电容可忽略。
但工作在高频时就必须考虑其影响，高频时电感器的等效电路如下图所示。
