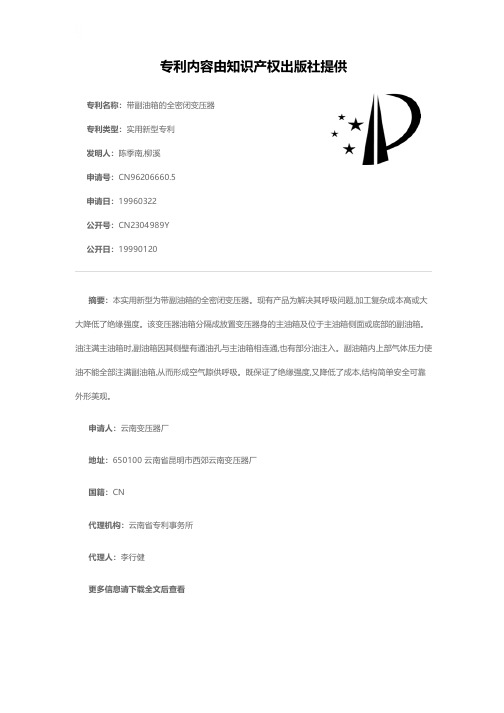

带副油箱的全密闭变压器[实用新型专利]

带副油箱的全密闭变压器[实用新型专利]

专利名称：带副油箱的全密闭变压器专利类型：实用新型专利
发明人：陈季南,柳溪
申请号：CN96206660.5
申请日：19960322
公开号：CN2304989Y
公开日：
19990120
专利内容由知识产权出版社提供
摘要：本实用新型为带副油箱的全密闭变压器。

现有产品为解决其呼吸问题,加工复杂成本高或大大降低了绝缘强度。

该变压器油箱分隔成放置变压器身的主油箱及位于主油箱侧面或底部的副油箱。

油注满主油箱时,副油箱因其侧壁有通油孔与主油箱相连通,也有部分油注入。

副油箱内上部气体压力使油不能全部注满副油箱,从而形成空气隙供呼吸。

既保证了绝缘强度,又降低了成本,结构简单安全可靠外形美观。

申请人：云南变压器厂
地址：650100 云南省昆明市西郊云南变压器厂
国籍：CN
代理机构：云南省专利事务所
代理人：李行健
更多信息请下载全文后查看。

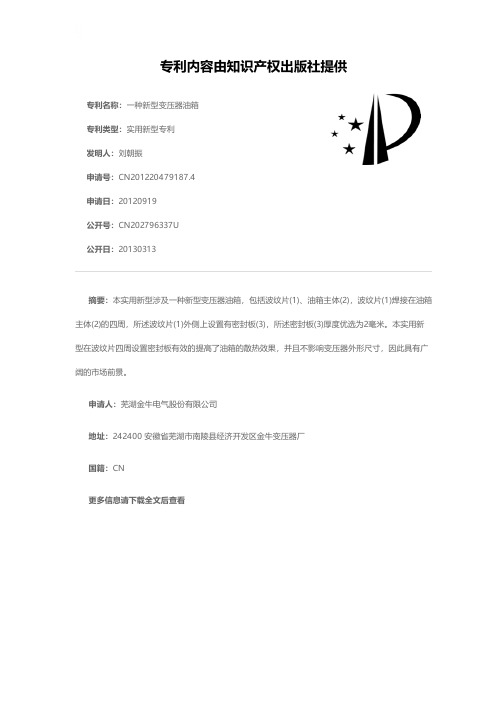

一种新型变压器油箱[实用新型专利]

一种新型变压器油箱[实用新型专利]

专利名称：一种新型变压器油箱专利类型：实用新型专利
发明人：刘朝振
申请号：CN201220479187.4申请日：20120919
公开号：CN202796337U
公开日：
20130313
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种新型变压器油箱，包括波纹片(1)、油箱主体(2)，波纹片(1)焊接在油箱主体(2)的四周，所述波纹片(1)外侧上设置有密封板(3)，所述密封板(3)厚度优选为2毫米。

本实用新型在波纹片四周设置密封板有效的提高了油箱的散热效果，并且不影响变压器外形尺寸，因此具有广阔的市场前景。

申请人：芜湖金牛电气股份有限公司
地址：242400 安徽省芜湖市南陵县经济开发区金牛变压器厂
国籍：CN
更多信息请下载全文后查看。

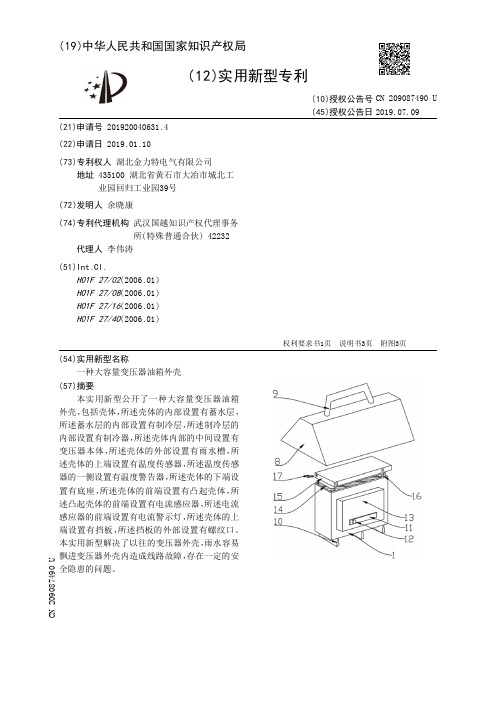

【CN209087490U】一种大容量变压器油箱外壳【专利】

【CN209087490U】一种大容量变压器油箱外壳【专利】
( 57 )摘要 本实 用新型公 开了一 种大容量变压器 油箱
外壳 ，包括壳体 ，所述壳体的内部设置有蓄水层 ， 所述蓄水层的内部设置有制冷层，所述制冷层的 内部设置有制冷器，所述壳体内部的中间设置有 变压器本体 ，所述壳 体的 外部设置有雨水槽 ，所 述壳体的上端设置有温度传感器，所述温度传感 器的一侧设置有温度警告器，所述壳体的下端设 置有底座 ，所述壳 体的 前端设置有凸起壳 体 ，所 述凸起壳体的前端设置有电流感应器，所述电流 感应器的前端设置有电流警示灯，所述壳体的上 端设置有 挡板 ，所述 挡板的 外部设置有螺纹口 。 本实 用新型解决了以 往的变压器外壳 ，雨水容易 飘进变压器外壳内造成线路故障 ，存在一定的安 全隐患的问题。
4 .根据权利要求1所述的一种大容量变压器油箱外壳，其特征在于：所述壳体(1)与挡 板 (14) 焊接连接 ，所述保护盖 (8) 与盖板 (15) 焊接连接 ，所述凸起壳体 (13) 与壳体 (1) 焊接 连接。
5 .根据权利要求1所述的一种大容量变压器油箱外壳，其特征在于：所述保护盖(8)设 置为梯形，所述保护盖(8)与把手(9)焊接连接，所述雨水槽(4)的宽度设置为两毫米。
2 .根据权利要求1所述的一种大容量变压器油箱外壳，其特征在于：所述壳体(1)与蓄 水层 (2) 焊接连接 ，所述蓄水层 (2) 与制冷层 (6) 焊接连接 ，所述壳体 (1) 与底座 (10) 焊接连 接。
3 .根据权利要求1所述的一种大容量变压器油箱外壳 ，其特征在于：所述电流感应器 (11) 与电 流警示灯 (12)电 性连接 ，所述温度传感器 (5) 与温度警告器 (7)电 性连接 ，所述温 度传感器(5)的型号为pt100，所述电流感应器(11)的型号为CE-IJ03。
代理人 李伟涛
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920205602.9
(22)申请日 2019.02.16
(73)专利权人 天津通安变压器有限公司
地址 300350 天津市津南区八里台镇丰泽
三大道15号
(72)发明人 刘祥敏　
(74)专利代理机构 天津市科航尚博专利代理事
务所(普通合伙) 12234
代理人 吴疆
(51)Int.Cl.
H01F 27/14(2006.01)
H01F 27/23(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称一种大型变压器油箱密封装置(57)摘要本实用新型提供一种大型变压器油箱密封装置，包括箱体、箱盖、螺母、螺栓、插板、密封套、凸台、密封圈以及边框，密封圈放置在箱体上侧面，箱体外表面上端焊接有边框，边框上侧面边缘位置固定有凸台，且凸台上端延伸至密封套内部，箱盖以及边框后侧面中部位置均开设有插槽，插板上端与下端前部位置均安装在插槽内部，箱盖上侧面后端开设有两个以上圆孔一，圆孔一正下方的插板以及边框上侧面均开设有圆孔二，螺栓下端贯穿圆孔一与圆孔二并延伸至边框下侧，螺母通过螺纹啮合在螺栓下端，该设计提高了本装置的密封效果，本实用新型双重密封，从而密封效果好，防护性好，从而延长密封装
置的寿命。

权利要求书1页 说明书3页 附图2页CN 209766199 U 2019.12.10
C N 209766199
U
权　利　要　求　书1/1页CN 209766199 U
1.一种大型变压器油箱密封装置(2)，包括箱体(1)、密封装置(2)以及箱盖(3)，其特征在于：所述箱盖(3)安装在箱体(1)上端，所述密封装置(2)上部连接在箱盖(3)下端，且密封装置(2)下部连接在箱体(1)上端；
所述密封装置(2)包括螺母(21)、螺栓(22)、插板(23)、密封套(25)、凸台(26)、密封圈(28)以及边框(29)，所述密封圈(28)放置在箱体(1)上侧面，所述箱体(1)外表面上端焊接有边框(29)，所述边框(29)上侧面边缘位置固定有凸台(26)，所述箱盖(3)下侧面边缘位置开设有开口槽(27)，所述开口槽(27)内部连接有密封套(25)，且凸台(26)上端延伸至密封套(25)内部，所述箱盖(3)以及边框(29)后侧面中部位置均开设有插槽(24)，所述插板(23)上端与下端前部位置均安装在插槽(24)内部，所述箱盖(3)上侧面后端开设有两个以上圆孔一，所述圆孔一正下方的插板(23)以及边框(29)上侧面均开设有圆孔二，所述螺栓(22)下端贯穿圆孔一与圆孔二并延伸至边框(29)下侧，所述螺母(21)通过螺纹啮合在螺栓(22)下端，且螺母(21)上侧面与边框(29)下侧面相贴合。

2.根据权利要求1所述的一种大型变压器油箱密封装置(2)，其特征在于：所述凸台(26)表面打磨光滑，所述插板(23)呈U形结构。

3.根据权利要求1所述的一种大型变压器油箱密封装置(2)，其特征在于：所述插板(23)设有四个，所述箱盖(3)与边框(29)前侧面、后侧面、左侧面以及右侧面中部位置均开设有插槽(24)，四个所述插板(23)上端与下端均安装在插槽(24)内部。

4.根据权利要求1所述的一种大型变压器油箱密封装置(2)，其特征在于：所述箱体(1)前端、后端、左端以及右端均连接有散热管(4)，所述箱体(1)后侧面下端设有排油管。

2。
