三相全密封配电变压器容量范围30kVA

30kva干式变压器技术参数
30kVA 干式变压器的技术参数
总览
30kVA 干式变压器是一种电气设备，用于将较高的电压转换为较低的电压。

它们广泛应用于工业、商业和住宅场所，为各种设备和负载供电。

输入和输出
输入电压： 415V
输出电压： 230V
容量
额定容量： 30kVA
损耗
空载损耗：≤150W
负载损耗：≤300W
效率
全负载效率：≥98%
绕组
原边绕组：由铜导体制成，额定电压为 415V 副边绕组：由铜导体制成，额定电压为 230V 绝缘
绝缘等级： F 级
耐压试验： 2kV
冷却
冷却方式：自然空气冷却（AN）
外壳
外壳材料：冷轧钢板
防护等级： IP20
尺寸和重量
尺寸： 500mm x 400mm x 500mm (长 x 宽 x 高) 重量： 55kg
其他特性
噪声等级：≤55dB
短路阻抗：≤4%
温升限制： 80K
应用
30kVA 干式变压器适用于各种应用，包括：工业设备
商业场所
住宅建筑
数据中心
可再生能源系统
优点
干式变压器的优点包括：
防火：不会着火，因为不使用液体冷却剂
低维护：无需定期维护
高效率：损耗低，效率高
紧凑的尺寸：相对于油浸式变压器尺寸更小环境友好：不使用有害液体冷却剂
选择注意事项
选择 30kVA 干式变压器时，应考虑以下因素：输入和输出电压要求
额定容量
效率
噪声水平
外壳类型
尺寸和重量
通过仔细考虑这些因素，可以为特定应用选择合适的变压器。

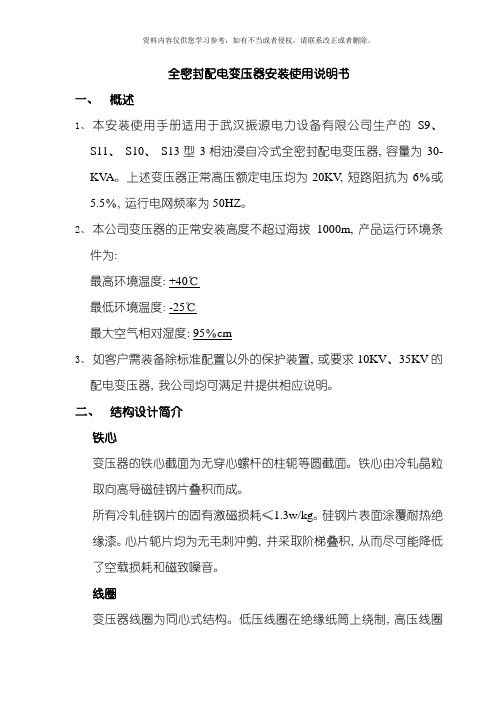

全密封配电变压器安装使用说明书一、概述1、本安装使用手册适用于武汉振源电力设备有限公司生产的S9、S11、S10、S13型3相油浸自冷式全密封配电变压器, 容量为30- KV A。

上述变压器正常高压额定电压均为20KV, 短路阻抗为6％或5.5％, 运行电网频率为50HZ。

2、本公司变压器的正常安装高度不超过海拔1000m, 产品运行环境条件为:最高环境温度: +40℃最低环境温度: -25℃最大空气相对湿度: 95％cm3、如客户需装备除标准配置以外的保护装置, 或要求10KV、35KV的配电变压器, 我公司均可满足并提供相应说明。

二、结构设计简介铁心变压器的铁心截面为无穿心螺杆的柱轭等圆截面。

铁心由冷轧晶粒取向高导磁硅钢片叠积而成。

所有冷轧硅钢片的固有激磁损耗≤1.3w/kg。

硅钢片表面涂覆耐热绝缘漆。

心片轭片均为无毛刺冲剪, 并采取阶梯叠积, 从而尽可能降低了空载损耗和磁致噪音。

线圈变压器线圈为同心式结构。

低压线圈在绝缘纸筒上绕制, 高压线圈继而绕在低压线圈外。

线圈整体干燥后套装于心柱上。

线圈制造采取纸包扁线、纸包圆线、衬纸铜箔以及漆包圆线等材料。

强了高压线圈的层绝缘随匝间电压变化设计成斜楔状, 端绝缘设计加线圈耐受冲击电压的能力。

为调整电压波动引起的变化, 高压线圈将按合同要求设计成带若干个分接头的绕组, 各分接由引线连接到无励磁分接开关。

各分接的固定方式具有很好的抗短路冲击性。

邮箱及箱盖邮箱的波纹片用1.2mm或1.5mm厚的冷轧钢板制成。

变压器的损耗发热经过波纹邮箱散失到大气中去。

全密封变压器不带储油柜, 波纹箱壁可吸收因受热引起的油液体积膨胀。

邮箱右侧装有放油阀, 在C相套管下方装有M12接地螺栓。

邮箱能承受国际GB/T6451规定的正式试验。

邮箱上端是带加强沿的板式钢制箱盖。

箱壁的厚度及加强措施使邮箱足以低御过应力和运输途中的正常冲击。

箱盖上设有供起吊器身的吊板。

在O相套管附近设有无励磁分接开关的手柄, 按GB/T6451规定, 箱盖上还布置有玻璃温度计管座以及注油所必须的连接件。

S13-M-30/10-0.4型变压器参数加工定制：是品牌：恒安源型号：S13-M-30/10-0.4额定电压：10（kV）额定容量：30（KVA）负载耗损：600（W）阻抗电压：4（%）尺寸：0.790*0.430*0.900（m）产品认证：CQC•产品概述•全密封式配电变压器与普通油浸式变压器相比，取消了储油柜，用波纹油箱的波翅代替油管作为冷却散热元件，波纹油箱由优质冷轧薄钢板在专用生产线上制造，波翅可以随变压器油体积的涨缩而涨缩，从而使变压器与大气隔绝，防止和减缓油的劣化和绝缘受潮，增强运行可靠性，正常运行免维护。

产品特点1、S13系列变压器比S11系列变压器空载损耗平均降低15%，比S9系列降低36%，产品更节能。

2、高压绕组用铜线，低压绕组用铜线或铜箔绕制，机械强度高，局部放电小。

3、变压器油箱采用全密封结构，油箱与箱沿可用螺栓连接或焊死，变压器油不与空气接触，减缓油的劣化，延长使用寿命。

4、油箱密封有关零部件进行改进，提高工艺水平以保证密封的可靠性。

5、在正常运行内不需要换油，大大降低了变压器的维护成本。

产品结构铁芯：全部采用优质晶粒取向冷轧硅钢片，全斜无孔绑扎结构，铁芯为多级阶梯形，三接缝或五接缝，空损低、噪音小；卷铁芯用专用设备直接卷绕而成，无接缝、无角重，减少了磁阻，空损低；非晶合金变压器铁芯采用美国联信公司生产的材料，与传统硅钢片相比，平均降低空损72%，空载电流50%。

线圈：采用优质QQ缩醒漆包圆铜线，无氧铜杆拉制的扁铜钱或铜结绕制而成，其形式有圆筒式、连续式、新型螺旋式、分裂式等，具有足够的电气强度、机械强度和散热能力。

油箱：采用优质钢板焊接而成，有椭圆型、矩型等结构，散热元件采用片式散热器、膨胀散热器或波纹油箱，油箱在厂内进行可靠的密封试验，内外表面经酸洗、磷化处理后，进行三底一面油漆暇涂，既抗腐蚀又美观大方。

1、IEC60076-1:1993 电力变压器2、GB1094.1-1996 电力变压器3、GB/T6451-2008 油浸式电力变压器技术参数和要求4、JB/T10088一2004 6kV~500kV级电力变压器声级产品使用条件1、环境温度：-50℃～+50℃2、海拔高度<=1000m3、其他超出本技术条件规定的内容，由用户与我公司技术部协商处理，并在订货时注明。

变压器标准GB（国家标准）系列由中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会联合发布。

DL（电力行业）、JB（机械行业标准）系列标准由中华人民共和国国家发展和改革委员会发布。

CECS为中国工程建设标准化协会标准。

Q/GDW（电力负荷管理系统数据传输规约）为国家电网公司企业标准。

1、电力变压器第1部分总则(GB1094·1-1996)本标准适用于三相和单相电力变压器(包括自耦变压器)。

小型和专用变压器（如：额定容量小于1kVA 的单相变压器和额定容量小于5kVA的三相变压器；互感器；变流变压器；电机车牵引变压器；起动变压器；试验变压器；电焊变压器）没有相应的标准时，可参照本标准。

2、电力变压器第2部分温升(GB1094·2-1996)本标准规定了变压器冷却方式的标志、变压器温升限值及温升试验方法。

本标准适用于符合GB1094.1规定的电力变压器。

3、电力变压器第3部分:绝缘水平、绝缘试验和外绝缘空气间隙(GB1094·3-2003)本标准适用于GB 1094.1所规定的单相和三相油浸式电力变压器，但某些小型和专用变压器除外。

本标准是按设备最高电压Um和相应的额定绝缘水平对变压器绕组进行检验的。

4、电力变压器第4部分:电力变压器和电抗器的雷电冲击和操作冲击试验导则（GB/T1094·4-2005）本部分目的是对电力变压器的雷电冲击和操作冲击试验的现行方法提供一个准则并作一些说明，以作为GB 1094．3的补充。

本部分通常也适用于电抗器试验(见GB/T 10229)，当它与电力变压器所用的试验方法有不同之处时，将单独给出专门的叙述。

本部分包括波形、连同试验接线在内的试验回路、试验时接地的实施、故障探测方法、试验程序、测量技术以及试验结果的判断等方面。

本部分所述的一些试验技术尽可能地采用了GB/T 16927．1和GB/T 16927.2所推荐的内容。

三相全密封配电变压器容量范围30kVA～1600kVA，共17个品种。

一、概述S11-M系列环型铁芯配电变压器的特点在于环型铁芯变压器的铁芯是采用专用设备，将硅钢片绕成三相三芯柱，铁芯无间隙，无接缝，变压器线圈采用专利设备，在封闭式铁芯上缠绕制成，整个变压器达到了节能、降耗和保护环境的目的，具有以下突出特点：1.空载损耗比S9下降20-35%以上，节能效果显著；2.空载电流比S9下降70-85%，改善了电网供电品质，降低线路损耗；3.噪音水平降低，为30-45DB，有效的消除了噪音污染；4.超强的过载能力；5.由于铁芯结构合理，损耗小，电流小，因此变压器温升很低。

S11-M系列环型铁芯配电变压器的性能和特点符合我国电工行业产业政策的要求，符合电力行业的技术政策和装备政策，特别适合农网负荷特点。

可作为城乡电网建设与改造工程及其他配电工程优选型号之一。

二、结构：1 铁心：采用三相三柱式内外框卷制结构，心柱为多级阶梯圆形截面; 铁心卷制后经真空退火去除应力；槽形弯折夹件，拉螺杆拉紧器身；铁心表面涂刷专用胶，保证铁心不变形、不生锈。

2 绕组及器身：低压绕组1～6根导线并绕的四层或双层圆筒式(500kVA及以下)或螺旋式(630kVA 及以上)绕组；导线均采用无氧铜拉制；高低压绕组层间绝缘为菱格点胶纸；高压绕组轴向油道高低压间主空道油隙为撑条帘结构；铁轭绝缘与梯形垫块合为一体，使器身均匀受压；器身采用新型吊板定位结构，纵向和横向定位，确保器身稳固不位移。

3 油箱：采用波纹油箱，密封式结构，不漏油，免维护。

三、全密封变压器结构特点：1.无储油柜，高度比同类产品低2.变压器封装时，采用真空注油工艺，完全去除了变压器油箱中的潮气。

密封后变压器不与空气接触，有效的防止氧气和水分进入变压器而导致绝缘性能下降（绝缘材料和油老化），因此不必定期进行油样试验。

3.变压器高低压引线、器身等紧固部分都带自锁防松螺母，采取了不吊心结构，器身与油箱紧密配合，能承受传输震动与颠簸。

S11-30KVA/10KV/0.4KV油浸式变压器二次不带负载，一次也与电网断开(无电源励磁)的调压，称为无励磁调压，带负载进行变换绕组分接的调压，称为有载调压。

电力变压器作为使用最为广泛的电力设施，数量种类繁多，对节能减排有着重要意义。

S11型全密封油浸式电力变压器是目前配电设备主要选型产品，节能效果显著。

我国配电变压器性能代号的涵义为：在S7型以上，空载损耗每降低约10％，代号“7”则在数字上加“1”。

从S7型发展到S9型，负载损耗降低较多，平均为25％，后来，由于没有突破性的新材料、新技术和新工艺，配电变压器的负载损耗下降比较困难，所以，性能水平代号通常以空载损耗降低为标准。

以400kVA产品为例，S7型空载损耗920W，S11型空载损耗570W，下降了38％。

目前，主流的配电变压器一般选用S11型叠铁芯电力变压器。

采用全充油密封型、无储油柜、波纹片式箱体结构，变压器由于温度和负载的变化引起油温和体积的变化，完全由波纹油箱予以调节，其空载损耗比S9降低25%，耐雷电冲击抗短路能力强，节能效果明显，并降低了变压器的外型尺寸。

S11型变压器采用高导磁取向硅钢片生产，片厚为0.27-0.30mm，单位铁损为1w/kg，而新S9型为普通硅钢片，片厚为0.30-0.35mm，单位铁损为1.20-1.55w/kg。

S11-30KVA/10KV三相油浸式电力变压器结构及特点：u 油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。

u 铁心和绕组各自采用了紧固措施,器身高,低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。

u 线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。

u 油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。

20kV油浸式变压器技术规范目录1 规范性引用文件 (1)2 技术参数及要求 (1)3 使用环境条件表 (5)4 试验 (5)20kV油浸配电变压器技术规范1 规范性引用文件本标准引用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。

GB1094.1 电力变压器第1部分总则GB1094.2 电力变压器第2部分液浸式变压器的温升GB1094.3 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.4 电力变压器第4部分分接和联结方式GB1094.5 电力变压器第5部分承受短路的能力GB2900.15 电工术语变压器互感器调压器电抗器GB2536 变压器油GB311.1 高压输变电设备的绝缘配合GB/T1094.4 电力变压器第4部分电力变压器和电抗器雷电冲击波和操作冲击波试验导则GB/T1094.10 电力变压器第10部分声级测定GB/T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T16927.1 高压试验技术：第一部分：一般试验要求GB/T16927.2 高压试验技术：第二部分：测量系统GB/T 25289 20kV油浸式配电变压器技术参数和要求GB/T5582 高压电力设备外绝缘污秽等级GB/T6451 三相油浸式电力变压器技术参数和要求GB/T13499 电力变压器应用导则GB/T17468 电力变压器选用导则GB/T15164 油浸式电力变压器负载导则GB/T4109 高压套管技术条件GB5273 变压器、高压电器和套管的接线端子GB/T7252 变压器油中溶解气体分析与判断导则GB/T7295 运行中变压器油质量标准GBJ50150 电气装置安装工程电气设备交接试验标准JB/T8637 无励磁分接开关JB/T3837 变压器类产品型号编制方法JB/T 10318 油浸式非晶合金铁心配电变压器技术参数和要求DL/T572 电力变压器运行规程DL/T 620 交流电气装置的过电压保护和绝缘配合江苏省电力公司苏电生〔2010〕1577号《输变电设备交接和状态检修试验规程》2 技术参数及要求2.1配电变压器技术参数：2.1.1产品型式: 20kV应采用油浸式、全密封、低损耗三相油浸式变压器2.1.2产品型号： S /202.1.3额定电压： 20kV2.1.4最高运行电压： 24kV2.1.5电压比：20±2x2.5％／0.4kV2.1.6额定频率： 50Hz2.1.7相数： 3相2.1.8接线组别： Dyn112.1.9 制造厂应提供零序阻抗值2.1.10性能指标额定容量、电压组合、联结组别标号及性能参数应符合表1的规定：表1：三相油浸式配电变压器（30kVA～2500kVA）2.2绝缘水平2.2.2冷却方式：自冷型2.2.3变压器噪音（2m）：根据环保要求提出声压级要求值，不大于45dB。

1电力变压器能效限定值及能效等级1范围本文件规定了电力变压器的能效限定值、能效等级和试验方法。

本文件适用于三相10kV 电压等级、无励磁调压、额定频率为50Hz 、额定容量30kVA ～2500kVA 的油浸式配电变压器和干式配电变压器；35kV ～500kV 电压等级、额定频率为50Hz 、额定容量为3150kVA 及以上的油浸式电力变压器；三相6kV~35kV 电压等级、无励磁调压、额定频率为50Hz 、额定容量500kVA 及以上的新能源发电侧（光伏用、风电用、储能用）油浸式和干式变压器；三相66kV 电压等级、无励磁调压、额定频率为50Hz 、额定容量3150kVA ～20000kVA 的新能源发电侧（光伏用、风电用、储能用）油浸式变压器。

GB/T 1094.1、GB/T 1094.11和GB/T 2900.95界定的以及下列术语和定义适用于本文件。

3.本文件不适用于充气式变压器、塔筒变压器、机舱变压器。

2规范性引用文件下列文件对本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 1094.1电力变压器第1部分总则GB/T 1094.11电力变压器第11部分：干式变压器GB/T 1094.16电力变压器第16部分：风力发电用变压器GB/T 2900.95电工术语变压器、调压器和电抗器GB/T 6451油浸式电力变压器技术参数和要求GB/T 10228干式电力变压器技术参数和要求GB/T 22072干式非晶合金铁心配电变压器技术参数和要求GB/T 25438三相油浸式立体卷铁心配电变压器技术参数和要求GB/T 25446油浸式非晶合金铁心配电变压器技术参数和要求3术语和定义1变压器能效限定值minimum allowable values of energy efficiency for power transformer 在规定测试条件下，变压器空载损耗和负载损耗的允许最高限值。

基本参数型号S11三相油浸式全密封电力变压器结构形式油浸式/全密封铁芯结构叠铁芯容量30KVA-2500KVA电压10KV-0.4冷却方式AN/AF冷却形式油式联接组别Dyn11/Yyn0短路阻抗4%/6%性能特点S11变压器与S9变压器相比,空载损耗平均降低约30%容量在630~2500kVA壳围内的低压绕组采用筒式或螺旋式结构,机械强度高,安匝分布平衡,产品的抗短路能力好器身追加了定位结构,使之在运输过程中不产生位移, 同时所有紧固件加装扣紧螺母,确保产品在长期运行过程中紧固件不松动,满足了不吊芯的要求变压器采用波纹油箱,取消了储油柜, 箱盖与箱沿完全焊死或用螺栓紧固,延长了变压器油的使用寿命产品表面经去油、去锈、磷化处理后喷涂底漆、面漆,可以满足冶金、石化系统及潮湿污秽地区的特殊使用要求精选组件,采用了全密封变压器油箱,按标准要求安装有压力释放阀、信号温度计、气体继电器等,确保变压器安全运行。

该系列产品外形美观,体积小,能减少安装占地面积,是理想的免维护优质产品。

变压器技术参数S11变压器技术参数额定容量(KVA) 电压组合联接组标号空载损耗(W) 负载损耗(W) 短路阻抗(%) 空载电流(%) 重量(kg) 外形尺寸(mm) 轨距(mm) 纵向*横向高压(KV) 分接(%) 低压(KV) 器身重油重总重长*宽*高30 6 6.310 10.5 11±5% 或±2*2.5 0.4 Yyn0 或Dyn11 100 600/630 4.0 0.8 155 85 335 790*430*900 400*40050 130 870/910 0.75 255 97 415 810*550*940 450*40063 140 1040/1090 0.7 320 100 485 810*560*950 450*40080 180 1250/1310 0.7 340 110 530 825*550*980 450*400100 200 1500/1580 0.65 370 125 580 840*550*1120 450*400125 240 1800/1890 0.65 430 135 670 870*570*1130 550*400160 280 2200/2310 0.6 500 155 780 880*630*1170 550*550200 340 2600/2730 0.55 590 185 920 940*640*1200 550*500250 400 3050/3200 0.5 680 190 1030 1070*640*1260 650*550315 480 3650/3830 0.45 805 225 1220 1180*710*1280 650*550400 570 4300/4520 0.4 950 255 1420 1250*800*1300 750*550500 670 5150/5410 0.4 1130 295 1675 1360*870*1330 750*660630 810 6200 4.5 0.4 1250 360 2030 1440*890*1410 750*660800 980 7500 0.35 1650 420 2470 1550*890*1480 850*6601000 1150 10300 0.3 1730 480 2790 1600*980*1570 850*8201250 1360 12000 0.27 2000 550 3200 1690*1080*1630 850*8201600 1640 14500 0.25 2510 625 3790 1760*1120*1730 900*8202000 2100 17100 0.25 3120 840 5180 2150*1200*1950 900*8202500 2500 23200 0.23 3720 980 5950 2160*1220*1970 950*820s11型号说明该【S11变压器】外形美观，价格低廉。
