S9—M三相油浸式全密封电力变压器技术数据表

10KV级S9型全密封电力变压器产品详细说明
10KV级S9型全密封电力变压器
1 0KV S9-M 系列全密封电力变压器是
在新S9系列产品的基础上二次开发的新产
品。

其指标与新S9系列相同，产品样机经
国家变压器质量检验测试中心和广东省电
力行业高低电工产品质量检验测试中心型
式试验和特殊试验，结果合格并通过鉴定。

S9-M系列全密封产品采用了加强型波
纹油箱、全密封结构、器身采用新S9结构，
800KVA容量及以上加装多功能保护装置，
具有不吊芯、少维护，损耗小、噪音低、
抗短路能力强等特点。

S9-M 系列全密封电力变压器外形尺寸图。

变压器技术参数空载损耗和负载损耗的计算公式：变压器空载损耗NL和负载损耗LL都包括额定有功损耗并计及其无功功率在电网上的有功损耗，按下式计算：空载损耗NL=P0＋kQ0=P0＋k(I0％Se/100)负载损耗LL=Pf＋kQf=Pf＋k(Ud％Se/100)式中P0--变压器额定空载有功损耗，即铁损kW；Q0--变压器额定励磁功率，kvar；Pf--变压器额定负载有功损耗，即铜损kW；Qf--变压器额定负载漏磁功率，kvar；k--无功经济当量，按变压器在电网中的取值，可取k=0.1kW/kvar；I0％--变压器空载电流，％；Ud％--变压器阻抗电压，％；Se--变压器额定容量，kVA。

2.2.2A、B系数A系数是变压器寿命期间单位空载损耗的资本费用(元/kW)，B系数是变压器寿命期间单位负载损耗的资本费用(元/kW)。

A和B两个系数对于变压器购买者掌握变压器空载损耗和负载损耗价值甚为重要。

一旦确定A和B的数值，评价变压器的总费用就变得简单易行了。

对电力企业和非电力企业，A和B系数的确定有不同的方法。

A和B系数与变压器空载损耗和负载损耗有联系的能量费用和容量费用呈函数关系。

对于电力企业而言，由于单位损耗的能量费用和容量费用与发电、输电和配电的整个过程投资和运行方式有关，比较复杂，需由电力企业专业人员研究制定，本文在此就不予赘述了。

对于非电力企业，单位损耗的能量费用和容量费用则主要与该企业所负担的电价及变压器运行方式有关，本文给出了A、B系数的计算方法，对其在更广泛的行业所用数据见附录。

(1)系数A--变压器空载损耗每千瓦的资本费用变压器空载损耗每千瓦的资本费用或系数A，通常可以看作变压器在寿命期不变的数，一天24小时，一年365天，20年不变(以下均设变压器寿命期为20年)。

A的数值主要由电价来决定，等效于期初的现值表达式如下：A=kPW×(EJL×12＋EL×hPY)，元/kW式中kPW--现值系数={1－［(1＋a)/(1＋i)］n}/(i－a)，(式中变压器使用期n年，年利率i，年通货膨胀率a，其中的关系见以下说明)；EJL--两部电价中的基本电费(元/kW，月)；EL--两部电价中的电量电费(元/kW·h)；hPY--年运行小时数，一般取8760h。

空载损耗和负载损耗的计算公式空载损耗和负载损耗的计算公式空载损耗和负载损耗的计算公式空载损耗和负载损耗的计算公式：：：：变压器空载损耗NL和负载损耗LL都包括额定有功损耗并计及其无功功率在电网上的有功损耗，按下式计算：空载损耗 NL=P0＋kQ0=P0＋k(I0％Se/100)负载损耗 LL=Pf＋kQf=Pf＋k(Ud％Se/100)式中 P0--变压器额定空载有功损耗，即铁损kW；Q0--变压器额定励磁功率，kvar；Pf--变压器额定负载有功损耗，即铜损kW；Qf--变压器额定负载漏磁功率，kvar；k--无功经济当量，按变压器在电网中的取值，可取k=0.1kW/kvar；I0％--变压器空载电流，％；Ud％--变压器阻抗电压，％；Se--变压器额定容量，kVA。

2.2.2 A、B系数A系数是变压器寿命期间单位空载损耗的资本费用(元/kW)，B系数是变压器寿命期间单位负载损耗的资本费用(元/kW)。

A和B两个系数对于变压器购买者掌握变压器空载损耗和负载损耗价值甚为重要。

一旦确定A 和B的数值，评价变压器的总费用就变得简单易行了。

对电力企业和非电力企业，A和B系数的确定有不同的方法。

A和B系数与变压器空载损耗和负载损耗有联系的能量费用和容量费用呈函数关系。

对于电力企业而言，由于单位损耗的能量费用和容量费用与发电、输电和配电的整个过程投资和运行方式有关，比较复杂，需由电力企业专业人员研究制定，本文在此就不予赘述了。

对于非电力企业，单位损耗的能量费用和容量费用则主要与该企业所负担的电价及变压器运行方式有关，本文给出了A、B系数的计算方法，对其在更广泛的行业所用数据见附录。

(1)系数A--变压器空载损耗每千瓦的资本费用变压器空载损耗每千瓦的资本费用或系数A，通常可以看作变压器在寿命期不变的数，一天24小时，一年365天，20年不变(以下均设变压器寿命期为20年)。

A的数值主要由电价来决定，等效于期初的现值表达式如下：A=kPW×(EJL×12＋EL×hPY)，元/kW式中 kPW--现值系数={1－［(1＋a)/(1＋i)］n}/(i－a)，(式中变压器使用期n年，年利率i，年通货膨胀率a，其中的关系见以下说明)；EJL--两部电价中的基本电费(元/kW，月)；EL--两部电价中的电量电费(元/kW?h)；hPY--年运行小时数，一般取8760h。

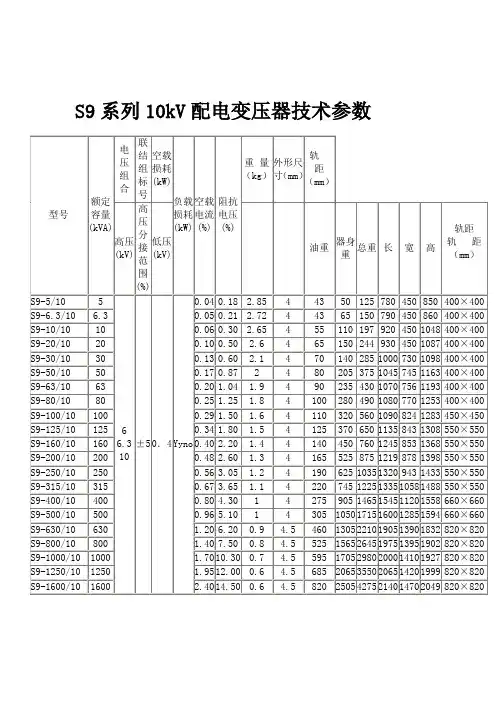

10KV级S7、S9和S11变压器技术参数表JK 10kV S11系列低损耗节能变压器技术参数高压:10(6、6.3、10、10.5、11) 低压:0.4kV 联结组:Y.yno 或 D.yn11 调压范围:?5%或?2×2.5%损耗 (W) 重量 (kg) 额定容量短路阻抗空载电流轨距外形尺寸产品型号 (kVA) (%) (%) (mm) (mm) 空载负载器身重油重总重S11-30/10 30 90 600 1.4 150 80 295 955×450×1010450 S11-50/10 50 130 870 1.2 220 95 400 1000×460×1075 S11-63/10 63 150 1040 1.2 260 100 450 1005×465×1115 S11-80/10 80 175 1250 1.1 295 110 510 1025×510×1140 S11-100/10 100 200 1500 1.0 390 135 6451145×535×1255 550 S11-125/10 125 235 1800 1.0 430 145 7051160×560×1285 4.0S11-160/10 160 270 2200 0.9 495 165 810 1190×610×1355 S11-200/10 200 325 2600 0.9 585 180 935 1220×660×1400 S11-250/10 250 395 3050 0.8 665 200 1050 1240×690×1440 S11-315/10 315 475 3650 0.8 760 215 1195 1255×815×1495660 S11-400/10 400 565 4300 0.7 960 265 1480 1420×745×1540 S11-500/10 500 675 5100 0.7 1145 295 1735 1470×795×1635 S11-630/10 630 805 6200 0.6 1270 330 1995 1540×915×1615 S11-800/10 800 980 7500 0.6 1640 425 2550 1955×935×1995820 S11-1000/10 1000 1155 10300 0.5 1770 500 3020 2145×1070×20304.5 S11-1250/10 1250 1365 12000 0.5 2140 655 3690 2170×1080×2205S11-1600/10 1600 1650 14500 0.4 2595 725 4315 2280×1160×2340 S11-2000/10 2000 1950 17150 0.5 S11-2500/10 2500 2280 20300 0.5 10kV级S9系列和S9-M系列无励磁调压配电变压器技术参数SC(B)9干式变压器性能参数、外形及安装尺寸:性能参数尺寸型号重量kg 阻抗电压空载损耗负载损耗W 空载电流噪音dB 外形尺寸L×B×H L1mm L2mm L3mm B1mm B2mmUk% W (120?) I0%SC9-100 450 1600 2.0 42 1100×710×1000 660 660 320 310 250 600 SC9-125 530 1950 1.9 42 1160×710×1095 660 660 350 310 250 690 SC9-160 610 2250 1.9 43 1200×710×1095 660 660 370 315 255 790 SC9-200 700 2670 1.8 43 1240×870×1165 820 820 370 315 228 920 SC9-250 4 810 2910 1.8 45 1280×870×1185 820 820 395 325 235 1080 SC9-315 990 3680 1.8 461320×870×1285 820 820 410 338 250 1480 SCB9-400 1100 4220 1.8 471480×870×1365 820 820 435 340 250 1720 SCB9-500 1305 5170 1.8 481540×870×1420 820 820 435 345 255 1920 SCB9-630 1500 6200 1.6 491550×870×1610 820 660 490 368 300 2210SCB9-630 1460 6310 1.6 50 1580×870×1425 820 820 490 378 305 2250 SCB9-800 1710 7370 1.6 51 1650×1120×1540 1070 1070 510 382 305 2650 SCB9-1000 1990 8610 1.4 51 1690×1120×1660 1070 1070 545 385 310 2960 SCB9-1250 6 2350 10260 1.4 52 1720×1120×1780 1070 1070 555 410 315 3375 SCB9-1600 2755 12420 1.4 53 1740×1120×1920 1070 1070 570 430 335 4640 SCB9-2000 3735 15300 1.2 53 1760×1120×2050 1070 1070 575 440 335 4768 SCB9-2500 4500 18200 1.2 54 1800×1120×2140 1070 1070 600 445 340 6650SC(B)10干式变压器性能参数、外形及安装尺寸:性能参数尺寸型号重量kg 阻抗电压空载损耗负载损耗W 空载电流噪音外形尺寸L1mm L2mm L3mm B1mm B2mmUk% W (120?) I0% dB L×B×HSC10-100 400 1570 1.8 42 1120×710×1020 660 660 320 310 250 630SC10-125 470 1840 1.6 42 1180×710×1060 660 660 350 310 250 730 SC10-160 540 2130 1.6 43 1220×710×1110 660 660 370 315 258 810 SC10-200 620 2520 1.6 43 1260×870×1185 820 820 370 315 228 950 SC10-250 4 720 2750 1.6 45 1300×870×1200 820 820 395 325 255 1110 SC10-315 880 3470 1.4 46 1340×870×1300 820 820 410 338 255 1260 SCB10-400 980 3990 1.4 471500×870×1385 820 820 435 340 255 1550 SCB10-500 1160 4880 1.4 48 1560×870×1440 820 820 435 345 305 1750 SCB10-630 1340 5870 1.2 49 1570×870×1620 820 660 490 368 300 1900SCB10-630 1300 5960 1.2 50 1600×870×1440 820 820 378 310 490 1880 SCB10-800 1520 6950 1.2 51 1670×1120×1560 1070 1070 510 382 310 2180 SCB10-1000 1770 8130 1.0 51 1700×1120×1680 1070 1070 545 385 315 2620 SCB10-1250 6 2090 9690 1.0 52 1740×1120×1800 1070 1070 555 410 320 2910 SCB10-1600 2450 11730 1.0 53 1760×1120×1940 1070 1070 570 430 340 3930 SCB10-2000 3320 14450 0.8 53 1780×1120×2070 1070 1070 575 440 345 4230 SCB10-2500 4000 17170 0.8 54 1820×1120×2160 1070 1070 600 445 350 523010kV级S7系列变压器技术参数损耗 (W) 重量 (kg) 额定容量短路阻抗空载电流轨距外形尺寸产品型号 (kVA) (%) (%) (mm) (mm) 空载负载器身重油重总重S7-30/10 30 149 792 143 74 293S7-50/10 50 187 1152 221 92 408 S7-63/10 63 220 1398 255 105 470 S7-80/10 80 266 1614 299 111 529 S7-100/10 100 302 1925 334 128 614 S7-125/10 125 346 2438 382 153 714 4.0S7-160/10 160 443 2771 470 169 840 S7-200/10 200 538 3431 528 197 955 S7-250/10 250 605 3935 637 211 1105 S7-315/10 315 766 4795 740 245 1283S7-400/10 400 875 5800 897 279 1535 S7-500/10 500 1030 6686 1070 337 1857 S7-630/10 630 1290 8169 4.5 1382 442 2400 S7-800/10 800 1476 9680 8 1784 708 2550 S7-1000/10 1000 1777 11530 4.5 2036 692 3202 S7-1250/10 1250 2198 13793 4.5 2253 775 3513一、S7系列35kV节能电力变压器电气参数额定电压(kV) 损耗(W) 重量(kg) 外形尺寸(mm) 额定联接短路阻空载电型号容量组标轨距(mm) 油箱附抗(%) 流(%) 高压低压空载短路器身油总重长宽高 (kVA) 号件S7-50/35 50 265 1350 2.8 365 300 220 785 1110 895 1735 660×660 S7-100/35 10 370 2250 2.6 514 355 270 1035 1170 1010 1855 660×660 S7-125/35 125 420 2650 2.5 580 410 290 1170 1210 1050 1935 660×660 S7-160/35 160 470 3150 2.4 685 465 320 1360 1225 1105 2025 660×660 S7-200/35 200 550 3700 2.2 795 515 380 1575 1280 1120 2060 660×660 S7-250/35 250 640 4400 2.0 925 560 400 1755 1365 1100 2120 660×660 S7-315/35 315 760 5300 2.0 1045 630 450 1995 1755 980 2205 660×660 35 0.4 6.5 Yyn0 S7-400/35 400 920 6400 1.9 1210 685 505 2270 1875 1045 2270 660×660 S7-500/35 500 1080 7700 1.9 1410 805 585 2650 1995 1145 2335 820×820 S7-630/35 630 1300 9200 1.8 1570 905 680 2990 2045 1245 2420 820×820 S7-800/35 800 1540 11000 1.5 2050 1080 950 3850 2330 1165 2715 820×820 S7-1000/35 1000 1800 13500 1.4 2375 1240 1120 4525 2235 1250 2880 820×820 S7-1250/35 1250 2200 16300 1.2 2685 1405 1315 5170 2265 1320 2965 820×820 S7-1600/35 1600 2650 19500 1.1 3030 1535 1525 5845 2505 1450 3045 1070×1070S7-400/35 400 920 6400 1.9 1315 809 680 2555 1885 1000 2300 660×820 10S7-500/35 500 35 1080 7700 1.910.5 S7-630/35 630 1300 9200 1.8 1980 965 980 3700 2300 1165 2700 820×820 6.5 Ydll S7-800/35 800 1540 11000 1.5 2180 1225 1025 4175 22001190 2760 930×1070 35 6.3 S7-1000/35 1000 1800 13500 1.5 2370 1260 1106 4470 2265 1260 2880 970×82038.5 S7-1250/35 1250 2200 16300 1.3 2685 1415 1295 5110 2265 1320 2965 820×82010S7-1600/35 1600 2650 19500 1.2 2800 1510 1520 5545 2500 1305 2965 1070×107010.510kV级SCB11型树脂浇注干式电力变压器主要技术参数电压组合额定容量联结组空载电空载损耗负载损耗阻抗电重量噪声(dB)高压分接kVA 标号流, W (120?)W 压, (kg) 高压kV 低压kV 范围%30 2.72 175 670 250 44 50 2.38 245 950 400 44 80 2.21 335 1310 48045 100 2.04 360 1500 520 45 125 1.86 425 1755 550 48 160 1.87 495 2020 610 48 4.0 200 1.70 565 2400 950 486 250 1.70 650 2620 1020 486.3 315 1.53 795 3300 1200 50 Yyn0 ?5% 6.6 400 或或 0.4 1.53 885 3790 1480 50 10 Dyn11 ?2×2.5% 500 1.53 1050 4640 1650 52 10.5 630 1.36 1215 5585 1820 52 11630 1.36 1170 5665 1850 52 800 1.36 1370 6610 2300 54 1000 1.19 1600 7720 2650 54 1250 1.19 1885 9210 6.0 3000 55 1600 1.19 2210 1150 3800 56 2000 1.02 2990 13730 4600 56 2500 1.02 3600 16320 5200 60。

S11-M型10K V级密封式无励磁调压变压器是我公司在S11节能型产品的基础上成功开发的又一节能新产品，该产品更加安全、可靠。

产品符合国家标准G B1094《电力变压器》和G B/T6451《三相油浸式电力变压器技术参数和要求》。

该产品由于采用全封闭结构，变压器油和周围空气不接触。

因此变压器油不会吸收外界水份，从而不会降低绝缘强度；另外因空气无法进入油箱，从而避免了绝缘材料的老化，提高了产品的使用寿命。

全密封变压器 Hermetically-Sealed Transformer
S9-M型10K V级密封式无励磁调压变压器是我公司在S9节能型产品的基础上成功开发的又一节能新产品，该产品更加安全、可靠。

产品符合国家标准G B1094《电力变压器》和G B/T6451《三相油浸式电力变压器技术参数和要求》。

该产品由于采用全封闭结构，变压器油和周围空气不接触。

因此变压器油不会吸收外界水份，从而不会降低绝缘强度；另外因空气无法进入油箱，从而避免了绝缘材料的老化，提高了产品的使用寿命。

10K V级S9-M系列低损耗全密封电力变压器技术数据表
注：提供的外形尺寸仅为选型设计时参考，最终尺寸以产品外形为准。

s9变压器技术参数一、概述全密封电力变压器的油箱的内部与外界完全密封隔绝，能有效地防止空气和水份浸入，减缓油纸绝缘的老化速度，大大延长变压器的使用寿命。

该产品结构轻巧，节能省电，使用安全可靠，长用免修800kVA及以上的全密封电力变压器设有QYV-2油浸变压器保护装置，它是一种集气体释放，压力保护和温度控制于一体的多功能保护系统。

油箱有箱沿焊接和螺栓固定两种结构，供用户选择。

二、型号示意图型号示意图三、10kV级新S9-M系列全密封电力变压器技术参数高压：10(11、10.5、6.3、6)KV 低压：0.4KV 联结组标号：Y,yn0或(D,yn) 高压分接范围：±5%或±2×2.5%型号额定容量(kVA)损耗 (W) 阻抗电压(%)空载电流(%)外形及安装尺寸(mm)油量(kg)器身重(kg)总重(kg) 空载负载L W H A C 4-φS9-M-100/10 100 290 1500 4 2.1 1210 700 1090 550 550 14 158 380 710 S9-M-125/10 125 340 1800 4 2.0 1250 730 1150 550 550 14 178 460 845 S9-M-160/10 160 400 2200 4 1.9 1320 760 1150 550 550 19 199 550 960 S9-M-200/10 200 480 2600 4 1.8 1320 740 1180 550 550 19 218 605 1090 S9-M-250/10 250 560 3050 4 1.7 1350 750 1240 660 650 19 235 730 1190 S9-M-315/10 315 670 3650 4 1.6 1410 770 1270 660 650 19 270 900 1365 S9-M-400/10 400 800 4300 4 1.5 1440 780 1330 660 750 19 2911010 1600 S9-M-500/10 500 960 5100 4 1.4 1480 800 1370 660 750 19 338 1205 1920 S9-M-630/10 630 1200 6200 4.5 1.3 1630 860 1640 820 850 19 552 1790 2860 S9-M-800/10 800 1400 7500 4.5 1.2 1670 910 1810 820 850 19 680 2070 3225 S9-M-1000/10 1000 1700 10300 4.5 1.1 1860 1110 1850 820 850 19 830 2180 3625 S9-M-1250/10 1250 1950 12000 4.5 1.0 1910 1070 2090 820 850 19 935 2615 4500 S9-M-1600/10 1600 2400 14500 4.5 0.9 1980 1075 2125 820 900 19 1016 2946 4665 S9-M-2000/10 2000 2790 17400 4.5 0.8 2045 1125 2170 820 900 19 1187 3250 5251。

S9系列35kV级电力变压器技术参数要求甲方：吐哈勘探开发指挥部供水供电处乙方：第一部分总则本技术协议书经甲、乙双方确认后作为变压器购置合同的技术附件，与购置变压器合同具有同等法律效力。

第二部分技术条款由乙方为甲方提供的两台变压器必须满足以下各项技术条款及要求。

一、名称规格及数量1.名称：电力变压器2.购置数量：2台3.规格型号：（1）S9-2500/35（2）S9-1600/35二、性能参数1.额定容量、电压组合、联结组标号及性能参数应符合表1的规定。

2.在分接级数和级电压不变的情况下，允许增加负分接级数-(1～2)×2.5%或增加正分接级数+(2～1)×2.5%。

三、技术要求1.产品的执行标准必须符合GB1094.1～1094.2—1996GB1094.3，GB1094.5-85等变压器部分的相关规定。

2.变压器铭牌、说明书及其相应实验报告、合格证明等所引用的名词术语应符合GB2900《电工名词术语》的规定。

3.变压器运行环境温度：+70℃~ -45℃3.安全技术要求（1）变压器应装有气体继电器，其接点容量不小于66VA(交流220V或110V)，直流有感负载时，不小于15W。

积聚在气体继电器内的气体数量达到250～300mL或油速在整定范围内时，应分别接通相应的接点。

气体继电器的安装位置及其结构应能观察到分解出气体的数量和颜色，而且应便于取气体。

（2）变压器应装有压力释放装置，当内部的压力达到0.5标准大气压时，应可靠释放压力。

（3）油保护装置：a.变压器均应装有储油柜，储油柜的容积应保证在周围气温+50℃满载状态下油不溢出，在-30℃未投入运行时，观察油位计应有油可见。

储油柜的一端应装有油位计，且应表示出变压器未投入运行时，相当于油温为-30℃，+20℃，+50℃三个油面标志。

储油柜应有注油、放油和排污油装置。

b.变压器储油柜上均应加装带有油封的吸湿器。

4.附件的技术要求：(1) 套管接线端子连接处，在空气中对空气的温升不大于50℃，在油中对油的温升不大于15℃。
