招标文件10kV三相油浸式变压器专用技术规范目次1标准技术参数表 (17)2项目需求部分 (19)2.1货物需求及供货范围 (19)2.2必备的备品备件、专用工具和仪器仪表 (19)2.3图纸资料提交单位 (20)2.4工程概况 (20)2.5使用条件 (20)2.6可选技术参数表 (21)2.7项目单位技术差异表 (21)3投标人响应部分 (22)3.1投标人应提供的信息 (22)3.2投标人技术偏差表 (23)3.3投标人应提供的其他资料 (23)1 标准技术参数表投标人应认真逐项填写技术参数和性能要求响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，应填写技术偏差表。
“投标人保证值”应与型式试验报告相符。
表1 技术参数和性能要求响应表表1（续）注附表1和附表2是本表的补充部分。
附表1 标准参数表注对于额定容量为500kVA及以下的变压器，表中斜线上方的负载损耗值适用于Dyn11联结组，斜线下方的负载损耗值适用于Yyn0联结组。
附表2 噪声水平2 项目需求部分2.1 货物需求及供货范围货物需求及供货范围一览表见表2。
表2 货物需求及供货范围一览表2.2 必备的备品备件、专用工具和仪器仪表必备的备品备件、专用工具和仪器仪表供货表见表3。
表3 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位需确认的图纸资料应由卖方提交到表4所列的单位。
表4 卖方提交的需经确认的图纸资料及其接收单位2.4 工程概况2.4.1项目名称：2.4.2项目单位：2.4.3交通、运输：2.5 使用条件使用条件参数表见表5。
表5 使用条件参数表表5（续）注 1. 环境最低气温超过 25℃的需要进行温度修正。
2. 污秽等级为Ⅳ级的需提供该地区的污秽等级图。
3. 有关海拔、污秽、温度的修正情况见表7。
2.6 可选技术参数表可选技术参数表见表6。
表6 可选技术参数表2.7 项目单位技术差异表项目单位原则上不能改动通用部分条款及专用部分固化的参数，根据工程实际情况，使用条件及相关技术参数如有差异，应逐项在项目单位技术差异表中列出。
广西电网有限责任公司10kV油浸式变压器技术规范书（专用部分）版本号：2015版V1.0编号:广西电网有限责任公司2015年10月前言规范10kV油浸式变压器设备技术参数和技术要求，指导广西电网有限责任公司系统10kV 油浸式变压器设备的选型和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。
本技术规范由广西电网有限责任公司生产设备管理部提出、归口管理和负责解释。
本规范参加单位：广西电网有限责任公司设备部、广西电网有限责任公司电力科学研究院、柳州供电局、广西绿能电力勘察设计有限公司、柳州电力勘察设计有限公司。
本规范参加单位：广西电网有限责任公司设备部、广西电网有限责任公司电力科学研究院、柳州供电局、广西绿能电力勘察设计有限公司。
本规范主要起草人：张大立、黎玉庭、李春华、韦宛余、陈远军、余绍明、赵绪亮、覃云志、韦树友、郭钰、吕孟川、周建鹏、赵石华。
本规范主要审查人：彭宇翔、罗凤坚、陈学敏。
本规范自发布之日起实施。
执行中的问题和意见，请及时反馈至广西电网有限责任公司生产设备管理部目录前言 (2)1.标准技术参数 (1)2.项目需求部分 (1)2.1供货需求及供货范围 (1)2.2 必备的备品备件、专用工具和仪器仪表 (2)2.4 一次、二次及土建接口要求 (3)2.4.1一次接口 (3)2.4.2二次接口 (4)2.4.3 土建接口 (4)2.4.4 接地 (6)2.4.5 附属设施 (7)3 投标人响应部分 (7)3.1投标人应提供技术参数 (7)3.2投标人技术偏差 (8)3.3 主要元器件来源 (8)3.4 推荐的备品备件、专用工具和仪器仪表 (9)3.6 投标方需说明的其他问题 (9)1标准技术参数投标方应认真逐项填写所供设备技术参数和性能要求响应表（见表1-1和表1-2）中“投标方保证值”栏，不能空格，也不能以“响应”两字代替，不允许改动本表内“投标方保证值”栏之外的数值。
如有差异，请填写表3.1：投标人技术偏差表。

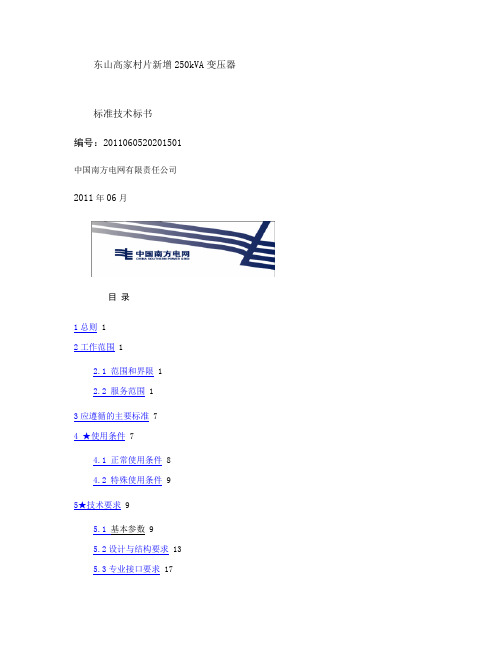

东山高家村片新增250kVA变压器标准技术标书编号：2011060520201501中国南方电网有限责任公司2011年06月目录1总则 12工作范围 12.1 范围和界限 12.2 服务范围 13应遵循的主要标准 74 ★使用条件 74.1 正常使用条件 84.2 特殊使用条件 95★技术要求 95.1 基本参数 95.2设计与结构要求 135.3专业接口要求 176★试验 181.1 出厂试验 181.2 型式试验 181.3 现场交接试验 197 产品对环境的影响 198 企业VI标识 199 技术文件要求 1910 监造、包装、运输、安装及质量保证 2010.1监造 2010.2包装 2010.3运输 2110.4安装指导 2110.5★质量保证 2111 ★设备技术参数和性能要求响应表 2112 备品备件及专用工具 2512.1必备的备品备件、专用工具和仪器仪表 2512.2 推荐的备品备件、专用工具和仪器仪表 2513 ★主要元器件来源 2514 LCC数据文件 2515 ★技术差异表 2616 投标方需说明的其他问题 261总则1.1 本招标技术文件适用于中国南方电网有限责任公司电网建设工程项目采购的10kV油浸式变压器（不含S(BH15型），它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
10kV三相油浸式变压器技术规范招标文件10kV三相油浸式变压器专用技术规范目次1标准技术参数表 (17)2项目需求部分 (19)2.1货物需求及供货范围 (19)2.2必备的备品备件、专用工具和仪器仪表 (19)2.3图纸资料提交单位 (20)2.4工程概况 (20)2.5使用条件 (20)2.6可选技术参数表 (21)2.7项目单位技术差异表 (21)3投标人响应部分 (22)3.1投标人应提供的信息 (22)3.2投标人技术偏差表 (23)3.3投标人应提供的其他资料 (23)1 标准技术参数表投标人应认真逐项填写技术参数和性能要求响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，应填写技术偏差表。
“投标人保证值”应与型式试验报告相符。
表1 技术参数和性能要求响应表序号名称单位标准参数值投标人保证值一额定值1 变压器型号见表6 （投标人填写）2 铁心材质冷轧取向硅钢片（投标人填写）3 铁心结构见表6 （投标人填写）4 高压绕组kV 见附表1 （投标人填写）5 低压绕组kV 0.4 （投标人填写）6 联结组见附表1 （投标人填写）7 额定频率Hz 50 （投标人填写）8 额定容量kVA 见附表1 （投标人填写）9 相数 3 （投标人填写）10 调压方式见附表1 （投标人填写）11 调压位置高压侧（投标人填写）12 调压范围见附表1 （投标人填写）13 中性点接地方式不接地（投标人填写）14 冷却方式ONAN （投标人填写）15 磁通密度T （投标人提供）（投标人填写）二绝缘水平1 高压绕组雷电全波冲击电压（峰值）kV 75 （投标人填写）2 高压绕组雷电截波冲击电压（峰值）85 （投标人填写）3 高压绕组额定短时工频耐受电压（有效值）kV 35 （投标人填写）4 低压绕组额定短时工频耐受电压（有效值）kV5 （投标人填写）三温升限值1 顶层油K 55 （投标人填写）2 绕组（平均）65 （投标人填写）3 绕组（热点）78 （投标人填写）4 铁心、油箱及结构表面75 （投标人填写）四空载损耗1 额定频率额定电压时空载损耗kW 见附表1 （投标人填写）五空载电流1 100％额定电压时％见附表1 （投标人填写）表1（续）序号名称单位标准参数值投标人保证值六负载损耗1 主分接（75℃）kW 见附表1 （投标人填写）七噪声水平dB 见附表2 （投标人填写）八负载能力1 起始负荷80％，环境温度40℃下过载能力（过负荷能力及持续运行时间）温升按照长期急救周期性负载温度限值控制过载倍数 1.5 （投标人填写）持续运行时间（h） 2 （投标人填写）九质量1 器身质量t （投标人提供）（投标人填写）2 油质量t （投标人提供）（投标人填写）3 总质量t （投标人提供）（投标人填写）4 变压器运输时允许的最大倾斜度15°（投标人填写）十10kV套管有效爬距mm >300 （投标人填写）十一压力释放装置1 释放压力MPa （投标人提供）（投标人填写）2 回复压力MPa （投标人提供）（投标人填写）十二工频过电压倍数1 相—地空载持续时间满载持续时间（投标人填写）2 1.05 连续连续（投标人填写）3 1.1 连续20min （投标人填写）4 1.25 20s 20s （投标人填写）5 1.9 —1s （投标人填写）6 2.0 —0.1s （投标人填写）7 相—相空载持续时间满载持续时间（投标人填写）8 1.05 连续连续（投标人填写）9 1.1 连续20min （投标人填写）10 1.25 20s （投标人填写）11 1.5 —1s （投标人填写）12 1.58 —0.1s （投标人填写）注附表1和附表2是本表的补充部分。
南方电网设备标准技术标书10kV油浸式变压器(不含SH15目录1总那么 (1)2工作范畴 (1)2.1 范畴和界限 (1)2.2 服务范畴 (1)3应遵循的要紧标准 (7)4 ★使用条件 (8)4.1 正常使用条件 (8)4.2 专门使用条件 (9)5★技术要求 (9)5.1 差不多参数 (9)5.2设计与结构要求 (13)5.3专业接口要求 (17)6★试验 (18)6.1 出厂试验 (18)6.2 型式试验 (18)6.3 现场交接试验 (19)7 产品对环境的阻碍 (19)8 企业VI标识 (19)9 技术文件要求 (19)10 监造、包装、运输、安装及质量保证 (20)10.1监造 (20)10.2包装 (20)10.3运输 (21)10.4安装指导 (21)10.5★质量保证 (21)11 ★设备技术参数和性能要求响应表 (21)12 备品备件及专用工具 (25)12.1必备的备品备件、专用工具和仪器外表 (25)12.2 举荐的备品备件、专用工具和仪器外表 (25)13 ★要紧元器件来源 (25)14 LCC数据文件 (25)15 ★技术差异表 (26)16 投标方需说明的其他问题 (26)1总那么1.1 本招标技术文件适用于中国南方电网有限责任公司电网建设工程项目采购的10kV油浸式变压器〔不含S(B)H15型〕，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 假如投标方没有以书面形式对本招标技术文件的条文提出异议，那么意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，不管是多么微小，都应在报价书中以〝对招标技术文件的意见和同招标技术文件的差异〞为标题的专门章节中加以详细描述。
河南省电力公司10KV三相油浸式配电变压器技术规范书二0 0 六年八月郑州目录一、总则二、正常使用条件三、遵循的主要现行标准四、基本技术参数五、差异性选择的参数和要求六、其它要求七、供方需提供的资料八. 包装和运输九、供货范围十、附表一、总则1、投标须知1．1 、要求投标人仔细阅读本技术标准，投标人提供的设备技术规范应与本技术标准中规定的要求相一致，也可推荐满足本技术标准中要求的类似定型产品，但是必须提出详细的规范偏差。
1.2 、要求投标人在投标文件中提供有关资格文件，否则视为非应答投标文件。
1.3、投标方必须以书面形式对本技术标准的条文做出应答，否则视为废标。
如有异议，都应在投标书中以“对标书的意见和同标书的差异”为标题的专门章节中加以详细描述。
1.4、本技术标准所提出的技术指标与投标人所执行的标准发生矛盾时，按较高技术指标执行。
1.5、本技术标准经供需双方确认后作为订货合同的技术部分，与合同正文具有同等法律效力。
1．6、供方提供的产品若出现以下情况,需方有权取消其河南省电力公司投标资格、终止相关订货合同或拒绝接收其产品：(1).供货产品未通过型式试验及省级及以上鉴定，或提供虚假鉴定报告。
(2).供货产品出厂试验项目不全、数据不真实或误差超过技术协议的有关规定。
(3).未按合同要求供货。
(4).供方拒绝接受河南省电力公司有关职能部门和专家组对设备质量的监督检查或抽查。
1.7、本技术规范书未尽事宜，由供需双方协商确定。
2 、投标方在投标时应提供的技术文件2.1、产品资质文件：a.两行业鉴定证书或省、部级鉴定证书;b.并联电容器及串联电抗器等为《全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录》中公布的产品。
2.2 、有资质的质检单位出具的有效的产品型式试验报告2.3 、质量保证模式2.4、差异表（附件A）2.5、产品技术参数及主要部件情况表（附件B）2.6、设备需求表（见附录C）2.7、投标方建议提供的备品备件表、专用工、器具、仪表表（附件D）二、正常使用条件1、海拔高度：＜1000米2、最大风速:35米/秒3、环境温度:最高+45℃,最低-30℃4、最大覆冰厚度:10毫米5、年平均气温:+20℃6、相对湿度：95%7、泄漏比距：（按设备最高电压计算）≥27mm/kV (Ⅲ级污秽区)≥31mm/kV (IV级污秽区)三、遵循的主要现行标准GB1094.1-1996 《电力变压器第1部分总则》GB1094.2-1996 《电力变压器第2部分温升》GB1094.3-2003 《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙》GB1094.5-2003 《电力变压器第5部分承受短路的能力》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》OBY500.507 《10KV 30～1600kVA S9配电变压器技术条件》JB/T3837-1996 《变压器类产品型号编制方法》四、基本技术参数：1．型号：(协商选用) S9(11)- （额定容量）/ 102．额定容量：(协商选用) 按表一选择3．额定频率：50Hz4．联结组别：Y，yn05．空载损耗：见表一，误差: ≤表中值6．负载损耗：见表一，误差: ≤表中值7．空载电流：见表一，误差: ≤表中值8．阻抗电压：见表一，误差: ±5%表中值表一10kV级S9及S11油浸式配电变压器技术参数9.10.直流电阻不平衡率: 相间: ≤4%, 线间: ≤2%五、差异性选择的参数和要求：1.变压器油：要求为新油(#25) 短时工频耐压: ≥30kV。
10kV油浸式变压器技术规范10kV油浸式变压器技术规范目录1规范性引用文件 ...................................................... 错误!未定义书签。
2结构及其它要求 ...................................................... 错误!未定义书签。
3标准技术参数 .......................................................... 错误!未定义书签。
4使用环境条件表 ...................................................... 错误!未定义书签。
5试验.......................................................................... 错误!未定义书签。
10kV油浸式变压器技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 311.1绝缘配合第1部分：定义、原则和规则GB 1094.1电力变压器第1部分：总则GB 1094.2电力变压器第2部分：液浸式变压器的温升GB 1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.4电力变压器第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5电力变压器第5部分：承受短路的能力GB/T 1094.7电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10电力变压器第10部分：声级测定GB 2536电工流体变压器和开关用的未使用过的矿物绝缘油GB/T 2900.15电工术语变压器、互感器、调压器和电抗器GB/T 4109交流电压高于1000V的绝缘套管GB 4208外壳防护等级（IP代码）GB/T 5273变压器、高压电器和套管的接线端子GB/T 6451油浸式电力变压器技术参数和要求GB/T 7252变压器油中溶解气体分析和判断导则GB/T 7354局部放电测量GB/T 7595运行中变压器油质量GB/T 8287.1标称电压高于1000V系统用户内和户外支柱绝缘子第1部分：瓷或玻璃绝缘子的试验GB/T 8287.2标称电压高于1000V系统用户内和户外支柱绝缘子第2部分：尺寸与特性GB/T 11022高压开关设备和控制设备标准的共用技术要求GB 11604高压电器设备无线电干扰测试方法GB/T 13499电力变压器应用导则GB/T 16927.1高电压试验技术第1部分：一般定义及试验要求GB/T 16927.2高电压试验技术第2部分：测量系统GB/T 17468电力变压器选用导则GB 2三相配电变压器能效限定值及能效等级GB/T 25438 三相油浸式立体卷铁心配电变压器技术参数和要求GB/T 25446 油浸式非晶合金铁芯配电变压器技术参数和要求GB/T 26218.1污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50150电气装置安装工程电气设备交接试验标准DL/T 572电力变压器运行规程DL/T 593高压开关设备和控制设备标准的共用技术要求DL/T 596电力设备预防性试验规程DL/T 984油浸式变压器绝缘老化判断导则DL 5027电力设备典型消防规程JB/T 3837变压器类产品型号编制方法JB/T 10088 6kV～500kV电力变压器声级JB10317 单相油浸式配电变压器技术参数和要求JB/T 10428变压器用多功能保护装置Q/GDW 1771 10kV非晶合金铁芯配电变压器技术条件Q/GDW 1772 10kV非晶合金铁芯配电变压器试验导则IEC 60296变压器和开关用新绝缘油规范Specification for unused mineral insulating oils for transformers and switchgearIEC 60156绝缘油介电强度测定法Insulating oils Determination of the dielectric strength2结构及其它要求2.110kV变压器技术参数变压器空载损耗及负载损耗不得有正偏差。
10kV三相油浸式变压器技术规范1标准技术参数表 (17)2项目需求部分 (19)2.1货物需求及供货范围 (19)2.2必备的备品备件、专用工具和仪器仪表 (19)2.3图纸资料提交单位 (20)2.4工程概况 (20)2.5使用条件 (20)2.6可选技术参数表 (21)2.7项目单位技术差异表 (21)3投标人响应部分 (22)3.1投标人应提供的信息 (22)3.2投标人技术偏差表 (23)3.3投标人应提供的其他资料 (23)1标准技术参数表投标人应认真逐项填写技术参数和性能要求响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，应填写技术偏差表。
“投标人保证值”应与型式试验报告相符。
表1技术参数和性能要求响应表表1（续）注附表1和附表2是本表的补充部分。
附表1标准参数表注对于额定容量为500kVA及以下的变压器，表中斜线上方的负载损耗值适用于Dyn11联结组，斜线下方的负载损耗值适用于Yyn0联结组。
附表2噪声水平2项目需求部分2.1货物需求及供货范围货物需求及供货范围一览表见表2。
表2货物需求及供货范围一览表2.2必备的备品备件、专用工具和仪器仪表必备的备品备件、专用工具和仪器仪表供货表见表3。
表3必备的备品备件、专用工具和仪器仪表供货表2.3图纸资料提交单位需确认的图纸资料应由卖方提交到表4所列的单位。
表4卖方提交的需经确认的图纸资料及其接收单位2.4工程概况2.4.1 项目名称：2.4.2 项目单位：2.4.3 交通、运输：汽运至变电站2.5 使用条件使用条件参数表见表5。
表5使用条件参数表表5（续）注 1. 环境最低气温超过 25℃的需要进行温度修正。
2. 污秽等级为Ⅳ级的需提供该地区的污秽等级图。
3.1投标人应提供的信息投标人应提供的信息见表8～表10。
表8销售运行业绩表表9推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）表10主要部件材料表投标人提供的产品技术规范应完全满足本招标文件中的规定。
10kV油浸式全密封变压器技术规范书工程项目：XXX公司年月1.1本规范书适用于本合同的设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2供方须执行现行国家标准和电力行业标准。
有矛盾时，按要求较高的标准执行。
1.3供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙 GB 1094.5-2003 电力变压器第5部分承受短路的能力GB_T_6451-2008 油浸式电力变压器技术参数和要求JB/T 10318-2002 油浸式非晶合金铁心配电变压器技术参数和要求GB/T 22072-2008 干式非晶合金铁心配电变压器技术参数和要求GB/T 15164-1994 油浸式电力变压器负载导则GB 3096-1993 城市区域环境噪声标准JB/T 10088-2004 6kV～500 kV级电力变压器声级JB/T 3837-1996 变压器类产品型号编制方法1.4供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的变压器，并在相同或更恶劣的运行条件下持续运行三年以上。
提供的产品应有鉴定文件。
对于新产品，必须经过挂网试运行，并通过产品鉴定。
2.主要技术条件2.1运行环境海拔高度不超过1000 m。
最高气温： +40℃最热月平均气温： +30℃最低气温： -10℃（户外）最大日温差： 25K覆冰厚度： 10mm月平均最高相对湿度（25℃）： 90%污秽等级:Ⅲ级（户外）安装地点:户外2.2系统运行条件系统额定频率：50Hz系统标称电压：10/0.38kV系统最高运行电压（Um）：12/0.4kV系统中性点接地方式: 不接地、消弧线圈接地和小电阻接地。
百度文库- 让每个人平等地提升自我山东沃森橡胶有限公司350万套全钢子午线项目主变压器技术协议书需方：山东沃森橡胶有限公司供方：2012年1月15 日一、总则：1.本技术条件的使用范围为35／10KV变电所工程35／10kV主变压器。
它包括变压器本体及辅助设备的功能设计、结构、性能、安装、试验等方面的技术要求。
2.本技术条件书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。
投标方应保证提供符合本技术条件书和国家标准及行业标准的产品。
3.本技术条件书为订货合同的附件，与合同正文具有同等效力。
4. 投标者应具备生产符合以上招标文件所规定要求产品，并已成功运行3年及以上；应通过ISO9000认证。
5. 本技术条件书以外的未尽事宜，应由供需双方共同解决。
二、设备使用环境条件：1、安装地点：2、海拔高度：+24米3、污秽等级：Ⅳ级，爬电比距3.1cm/kV（按系统最高电压计算）4、抗震能力：VIII度三、35/10KV变电所为单层框架结构，变电所35KV设备、10KV设备、电容器室分别布置，SZ11-20000/35型主变压器布置在室外。
35/10kv变电所主接线为电缆接线，单母线分段。
四、设备技术条件1.1型式、额定值1.1.1型式及型号：SZ11-200000/35型三相油浸双绕组铜芯有载调压降压变压器1.1.2设备数量：1台1.1.3额定容量：20000kVA1.1.4额定电压比：35±3×2.5%/10.5kV1.1.5频率：50Hz1.1.6接线组别：YN，d111.1.7短路阻抗百分数：Ud=7.5%1.1.8绝缘水平：h.v.线路端子：LI/AC 200/85kVh.v.中性点：LI/AC 200/85kVl.v.线路端子：LI/AC 75/35kV1.1.9动力电源电压：AC380/220V。
1.1.10冷却方式：油浸自冷式1.2保证性能1.2.1温升限值线圈：65K 顶层油：55K1.2.2损耗在额定电压、额定频率和主分接下：空载损耗≤16 kW 负载损耗≤74 kW1.2.3阻抗百分数的偏差变压器阻抗百分数的偏差在额定分接，最大分接及最小分接位置时，其阻抗变化值应小于±5%。
Q/……
吉林省电力有限公司企业标准
10kV油浸式D11-M系列无励磁全密封变压
器订货技术规范
2006-9-17发布 2006-9-17实施
吉林省电力有限公司发布
目次
前言 (Ⅱ)
1.范围 (1)
2. 规范性引用文件 (1)
3 使用条件 (1)
3.1 环境条件 (1)
3.2 运行条件 (1)
3.3 系统条件 (1)
4主要技术参数和要求 (1)
4.1技术要求 (2)
4.2 技术参数 (2)
5 试验： (3)
5.1 型式试验 (3)
5.2 产品必须按规定全部出厂试验项目 (3)
6 质量保证和管理 (3)
7 技术服务、设计联络 (4)
7.1 技术服务 (4)
7.2 设计联络 (4)
8 在供方的工厂监造、检验 (4)
9 包装、运输和贮存 (4)
前言
为规范吉林省电力有限公司配电网设备、材料的技术要求，保证入网产品的先进、可靠、安全，依据国家及行业有关规定、规程、标准等，结合吉林省电力有限公司设备运行经验，特制定本标准。
本标准由吉林省电力有限公司提出并归口。
本标准主要起草单位：吉林省电力有限公司生产部
本标准主要起草人：张树东、任有学、陈学宇、马卫平、陈文义、谷明远、岳建国、杨万成、郑金鹏、宋庆秋、徐晓丰、吴红波、郑荣光、孙静
10kV油浸式D11-MR无励磁全密封
卷铁芯变压器技术规范
1范围
本标准规定了吉林省电力有限公司10kV油浸式D11-MR无励磁全密封卷铁芯变压器使用条件、主要技术参数和要求、试验、运输等。
本标准适用于吉林省电力有限公司10kV油浸式D11-MR无励磁全密封卷铁芯变压器的招标通用订货，是相关设备通用订货合同的技术条款。
2规范性引用文件
GB1094.1-1996 电力变压器第1部分总则
GB1094.2-1996 电力变压器第2部分温升
GB1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙
GB1094.4-2005 电力变压器第4部分电力变压器和电抗器的雷电冲击和操作冲击试验导则GB1094.5-2003 电力变压器第5部分承受短路的能力
GB/T6451-1995 三相油浸式电力变压器技术参数和要求
GB/T16927.1-1997 高电压试验技术第一部分：一般试验要求
Q/JD-1.24-2001 吉林省电力有限公司标准 S11-M全密封变压器
3使用条件
3.1环境条件
3.1.1海拔高度：≤1000m
3.1.2空气温度
最高温度：+40℃
最低温度：-40℃
最大日温差: 25K
3.1.3最大风速: 35m/s
3.1.4最大覆冰厚度：10mm
3.1.5月相对湿度平均值：≤90% ；日相对湿度平均值：≤95%
3.1.6日照强度：≤1.1kW/m2
3.1.7抗震能力：8度（地面水平加速度0.3g，垂直加速度0.15g，两种加速度同时作用。
分析计算的安全系数不小于1.67）。
3.1.8污秽等级：级
a）Ⅲ级
b）Ⅳ级
3.2运行条件
安装方式：户内/户外
3.3系统条件
3.3.1系统额定电压：10kV
3.3.2系统额定频率：50Hz
4主要技术参数和要求
4.1技术要求
4.1.1变压器绝缘水平
其它要求应符合GB1094.3有关规定。
4.1.2变压器温升
4.1.3变压器的绝缘电阻应符合GB/T6451第
5.3条的规定；
4.1.4变压器的铁芯和金属件应经油箱可靠接地；
4.1.5变压器绝缘油采用45号油，性能应符合GB7595的有关规定；
4.1.6变压器铭牌应符合GB1094.1第七款的规定；
4.1.7在规定的使用条件下，变压器应能承受运行和操作时出现的电气及机械应力而不损坏，其金属制件应能承受氧化而不腐蚀，并能耐受不同材料间的电蚀及材料热胀冷缩造成的附加力，各螺栓连接部分应防止松动。
4.1.8性能允许偏差应符合GB1094.1第9章的规定。
4.2技术参数
4.2.1名称：10kV油浸式D11-MR无励磁全密封卷铁芯变压器
4.2.2形式：单相无励磁调压、油浸自冷式；
4.2.3额定电压：10kV；
4.2.4额定容量：5～100kVA；
4.2.5额定频率：50Hz；
4.2.6联结组标号：I·Io；
4.2.7绝缘水平（BIL）：11.5/75/35（kV）
4.2.8高压绕组采用高强度缩醛漆包线（QQ线）；
4.2.9器身不少于两点固定在箱壁上；
4.2.10低压引线为“两火一地”，两火线为异名端，或“一火一地”。
4.2.11采用长尾式套管，其内要充满绝缘油；
4.2.12变压器采用全密封油箱结构，应校核油箱内的膨缩量要满足在使用温度变化范围内变压器油的膨缩量，箱盖与箱沿使用卡具紧固；
4.2.13变压器密封件所有外露部分应有防紫外线措施；
4.2.14变压器外表面应涂丙稀酸聚氨脂磁漆，颜色为海灰色（色卡编号：B05），要求漆面均匀，无漏漆、划痕，漆层厚度不小于80μm；
4.2.15变压器无渗漏油现象，取样放油阀应采用双密封结构；
4.2.16变压器油箱必须进行磷化或表面喷砂处理；
4.2.17变压器的性能参数要满足表1的要求，空载损耗不能有正误差，负载损耗允许有5%正误差；
4.2.18变压器应通过膨缩特性试验和运输颠簸试验；
4.2.19单相变压器采用柱上悬挂式，并提供相应金具；
4.2.20变压器应附有安装使用说明书、产品合格证书、出厂试验报告、产品外型图、拆卸件一览表、装箱单、名牌图及备件一览表等。
表1： D11-MR单相油浸电力变压器性能参数
注：1.当-5%分接时，额定容量相应减少2.5%
2.表中负载损耗系Q/JD—1.23—2000吉林省电力有限公司标准《全密封变压器》中组2参数。
5试验：
5.1型式试验
应通过GB1094《电力变压器》规定的全部型式试验，并提供报告。
5.2产品必须按规定全部出厂试验项目。
5.2.1线圈电阻测定。
5.2.2电压比测量及联结组的校定。
5.2.3阻抗电压及负载损耗的测量（额定分接）。
5.2.4空载损耗及空载电流的测量。
5.2.5绝缘电阻及吸收比的测定。
5.2.6工频耐压试验。
5.2.7感应耐压试验。
5.2.8变压器油试验。
6质量保证和管理
6.1卖方应保证其提供的设备及其附件是全新的，采用的是优质材料和先进工艺，均应符合合同规定的质量、规格和性能。
卖方应保证设备及其组件经过正确安装、正确操作和保养，在其寿命内运行良好，卖方应承诺设备的寿命不小于30年。
由于卖方设计、材料或工艺的原因造成的缺陷和故障，在合理的期限内卖方应免费修理或更换有缺陷的零部件或整机。
6.2合同设备的质保期为现场验收合格投入运行后起算，质保期为12个月；开关本体部分质保期为20年。
6.3在质保期内的质量问题，卖方应负责免费尽快更换，并赔偿相应损失。
同时设备的质保期将延长至重新投运后6个月。
6.4卖方应对合同设备生产的全过程严格按质量保证体系执行。
6.5卖方应指定负责本工程的项目经理，负责协调卖方在工程全过程的各项工作，如：工程进度、设计制造、图纸文件、制造确认、包装运输、现场安装、调试验收等。
7技术服务、设计联络
7.1技术服务
7.1.1卖方应派出合格的有经验的技术人员对合同设备的安装、调试和现场试验等进行技术服务、指导。
并对安装的正确性负责。
7.1.2卖方必须在设备加工之前向买方提供开闭所基础外形图和技术要求。
7.1.3设备的安装时间和条件由买方根据现场施工的实际工作进展确定,并提前通知和商得卖方同意。
7.1.4卖方的技术人员应对买方人员详细的解释技术文件、图纸、运行和维护等方面的有关问题，解答和解决买方在合同范围内提出的问题。
卖方的技术人员有义务在现场对运行和维护人员进行培训。
7.2设计联络
7.2.1根据工程需要可以召开设计联络会或采用其他方式解决设计及制造中的问题。
7.2.2设计联络会应有记录。
7.2.3卖方提供的设备及附件的规格、数量有变化时，应及时书面提供给买方。
8在卖方工厂的检验、监造
8.1在设备制造过程中，买方有权派员到卖方对设备进行检验、监造和参加卖方的工厂试验，卖方应积极配合。
8.2在检验、监造过程中，如发现任何不符合本规范书要求时，卖方都必须及时更换，由此引起的任何费用都应由卖方承担。
8.3卖方应在工厂试验前15日，通知买方。
买方将通知卖方并派员参加卖方的工厂试验.
8.4若买方不派员参加卖方的工厂试验，卖方应在收到买方和技术监督部门的通知后，或买方未按时派员参加的情况下，自行组织试验。
9包装、运输和贮存
9.1设备制造完成并通过试验后应及时包装，否则应得到切实的保护，确保其不受污损。
9.2所用部件经妥善包装或装箱后，在运输过程中应采取其它防护措施，以免散失损坏或被盗。
9.3在包装箱外应标明买方的订货号、发货号。
9.4各种包装应能确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀。
9.5包装箱上应有明显的包装储运图示标志（按GB191）。
9.6整体产品或分别运输的部件都要适合运输和装载的要求。
9.7随产品提供的技术资料应完整无缺，提供份额符合GB11032的要求。
