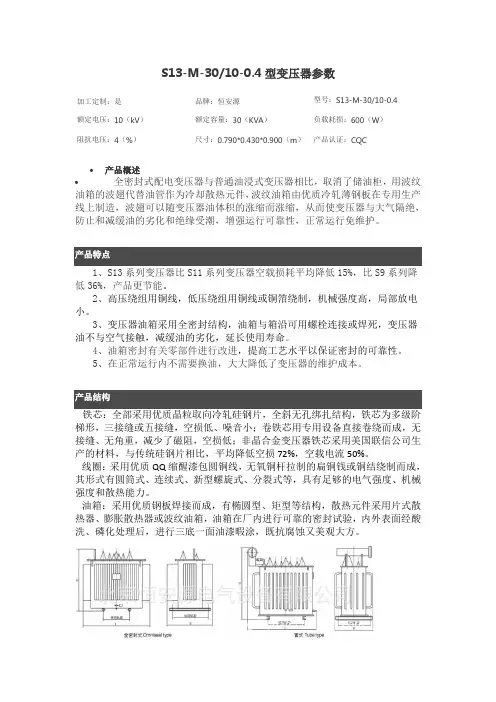

S13-M-30/10-0.4型变压器参数加工定制：是品牌：恒安源型号：S13-M-30/10-0.4额定电压：10（kV）额定容量：30（KVA）负载耗损：600（W）阻抗电压：4（%）尺寸：0.790*0.430*0.900（m）产品认证：CQC•产品概述•全密封式配电变压器与普通油浸式变压器相比，取消了储油柜，用波纹油箱的波翅代替油管作为冷却散热元件，波纹油箱由优质冷轧薄钢板在专用生产线上制造，波翅可以随变压器油体积的涨缩而涨缩，从而使变压器与大气隔绝，防止和减缓油的劣化和绝缘受潮，增强运行可靠性，正常运行免维护。
产品特点1、S13系列变压器比S11系列变压器空载损耗平均降低15%，比S9系列降低36%，产品更节能。
2、高压绕组用铜线，低压绕组用铜线或铜箔绕制，机械强度高，局部放电小。
3、变压器油箱采用全密封结构，油箱与箱沿可用螺栓连接或焊死，变压器油不与空气接触，减缓油的劣化，延长使用寿命。
4、油箱密封有关零部件进行改进，提高工艺水平以保证密封的可靠性。
5、在正常运行内不需要换油，大大降低了变压器的维护成本。
产品结构铁芯：全部采用优质晶粒取向冷轧硅钢片，全斜无孔绑扎结构，铁芯为多级阶梯形，三接缝或五接缝，空损低、噪音小；卷铁芯用专用设备直接卷绕而成，无接缝、无角重，减少了磁阻，空损低；非晶合金变压器铁芯采用美国联信公司生产的材料，与传统硅钢片相比，平均降低空损72%，空载电流50%。
线圈：采用优质QQ缩醒漆包圆铜线，无氧铜杆拉制的扁铜钱或铜结绕制而成，其形式有圆筒式、连续式、新型螺旋式、分裂式等，具有足够的电气强度、机械强度和散热能力。
油箱：采用优质钢板焊接而成，有椭圆型、矩型等结构，散热元件采用片式散热器、膨胀散热器或波纹油箱，油箱在厂内进行可靠的密封试验，内外表面经酸洗、磷化处理后，进行三底一面油漆暇涂，既抗腐蚀又美观大方。
1、IEC60076-1:1993 电力变压器2、GB1094.1-1996 电力变压器3、GB/T6451-2008 油浸式电力变压器技术参数和要求4、JB/T10088一2004 6kV~500kV级电力变压器声级产品使用条件1、环境温度：-50℃～+50℃2、海拔高度<=1000m3、其他超出本技术条件规定的内容，由用户与我公司技术部协商处理，并在订货时注明。
S13-M-1250/10油浸式变压器一、产品介绍：s13-M型全密封油浸式电力变压器采用全密封波纹油箱结构设计制造，当油温变化时波纹片热胀冷缩可取代储油柜的作用，而且外形美观，占地面积小。
由于变压器油和周围空气不接触，不会吸收外界水分，从而不会降低绝缘强度，因氧气无法进入油箱，也避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。
s13-M型变压器比GB/T6451标准空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%二、产品特色1、油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
2、铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。
3、线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺，使变压器内部的潮气降至最低。
4、油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油的体积变化，所以该产品没有储油柜，显然降低了变压器的高度。
5、由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
6、根据以上五点性能，保证了油浸式变压器在正常运行内不需要换油，大大降低了变压器的维护成本，同时延长了变压器的使用寿命。
三、性能特点【噪声低】京创牌S13-1250/10变压器具有自冷和风冷自动转换功能，噪音水平可低于60dB,油箱箱底加减振垫，箱壁可加装隔音板，磁通密度低于1.6特斯拉。
【全密封】产品在封装时，S13-1250/10变压器厂家采用真空注油工艺，完全去除了变压器油箱中的潮气。
密封后变压器不与空气接触，有效的防止氧气和水分进入变压器而导致绝缘性能下降（绝缘材料和油老化），因此不必定期进行油样试验。
【使用寿命长】全密封变压器箱盖与箱沿采用螺栓联结或焊死结构，隔绝油与空气的接触，绝缘不会受潮，大大降低绝缘老化速度，提高了使用寿命。

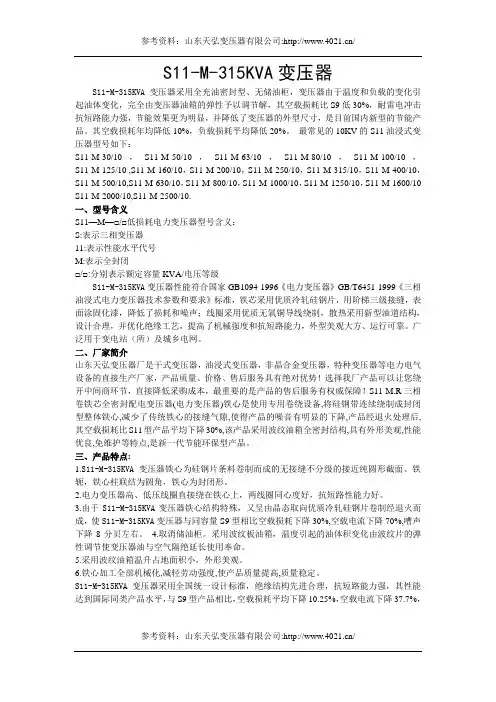

S11-M-315KVA变压器S11-M-315KVA变压器采用全充油密封型、无储油柜，变压器由于温度和负载的变化引起油体变化，完全由变压器油箱的弹性予以调节解，其空载损耗比S9低30%，耐雷电冲击抗短路能力强，节能效果更为明显，并降低了变压器的外型尺寸，是目前国内新型的节能产品。
其空载损耗年均降低10%，负载损耗平均降低20%。
最常见的10KV的S11油浸式变压器型号如下：S11-M-30/10，S11-M-50/10，S11-M-63/10，S11-M-80/10，S11-M-100/10，S11-M-125/10 ,S11-M-160/10，S11-M-200/10，S11-M-250/10，S11-M-315/10，S11-M-400/10，S11-M-500/10,S11-M-630/10，S11-M-800/10，S11-M-1000/10，S11-M-1250/10，S11-M-1600/10 S11-M-2000/10,S11-M-2500/10.一、型号含义S11—M—□/□低损耗电力变压器型号含义：S:表示三相变压器11:表示性能水平代号M:表示全封闭□/□:分别表示额定容量KVA/电压等级S11-M-315KVA变压器性能符合国家GB1094-1996《电力变压器》GB/T6451-1999《三相油浸式电力变压器技术参数和要求》标准，铁芯采用优质冷轧硅钢片，用阶梯三级接缝，表面涂固化漆，降低了损耗和噪声；线圈采用优质无氧铜导线绕制，散热采用新型油道结构，设计合理，并优化绝缘工艺，提高了机械强度和抗短路能力，外型美观大方、运行可靠。
广泛用于变电站（所）及城乡电网。
二、厂家简介山东天弘变压器厂是干式变压器，油浸式变压器，非晶合金变压器，特种变压器等电力电气设备的直接生产厂家，产品质量、价格、售后服务具有绝对优势！选择我厂产品可以让您绕开中间商环节，直接降低采购成本，最重要的是产品的售后服务有权威保障！S11-M.R三相卷铁芯全密封配电变压器(电力变压器)铁心是使用专用卷绕设备,将硅钢带连续绕制成封闭型整体铁心,减少了传统铁心的接缝气隙,使得产品的噪音有明显的下降,产品经退火处理后,其空载损耗比S11型产品平均下降30%,该产品采用波纹油箱全密封结构,具有外形美观,性能优良,免维护等特点,是新一代节能环保型产品。

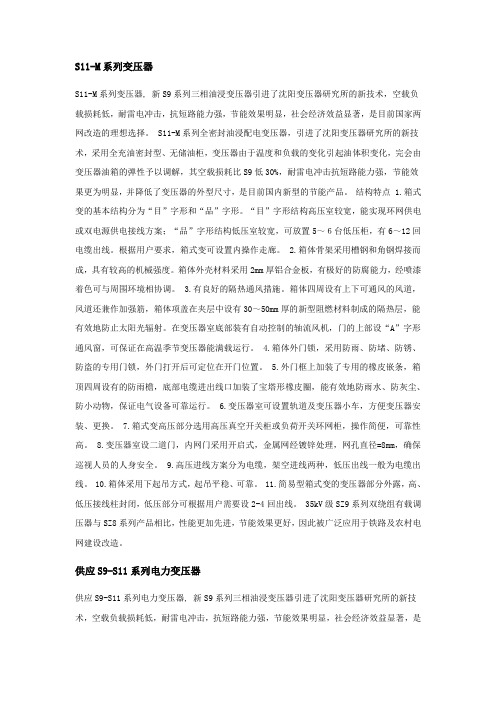

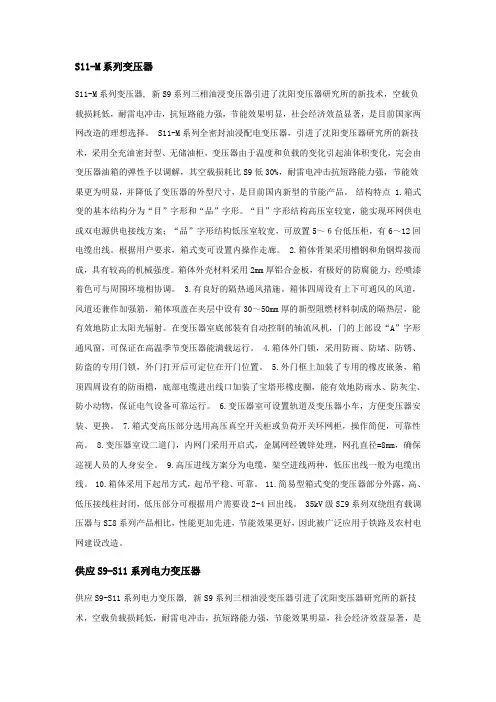

S11-M系列变压器S11-M系列变压器, 新S9系列三相油浸变压器引进了沈阳变压器研究所的新技术，空载负载损耗低，耐雷电冲击，抗短路能力强，节能效果明显，社会经济效益显著，是目前国家两网改造的理想选择。
S11-M系列全密封油浸配电变压器，引进了沈阳变压器研究所的新技术，采用全充油密封型、无储油柜，变压器由于温度和负载的变化引起油体积变化，完会由变压器油箱的弹性予以调解，其空载损耗比S9低30%，耐雷电冲击抗短路能力强，节能效果更为明显，并降低了变压器的外型尺寸，是目前国内新型的节能产品。
结构特点 1.箱式变的基本结构分为“目”字形和“品”字形。
“目”字形结构高压室较宽，能实现环网供电或双电源供电接线方案；“品”字形结构低压室较宽，可放置5～６台低压柜，有6～12回电缆出线。
根据用户要求，箱式变可设置内操作走廊。
2.箱体骨架采用槽钢和角钢焊接而成，具有较高的机械强度。
箱体外壳材料采用2mm厚铝合金板，有极好的防腐能力，经喷漆着色可与周围环境相协调。
3.有良好的隔热通风措施。
箱体四周设有上下可通风的风道，风道还兼作加强筋，箱体项盖在夹层中设有30～50mm厚的新型阻燃材料制成的隔热层，能有效地防止太阳光辐射。
在变压器室底部装有自动控制的轴流风机，门的上部设“A”字形通风窗，可保证在高温季节变压器能满载运行。
4.箱体外门锁，采用防雨、防堵、防锈、防盗的专用门锁，外门打开后可定位在开门位置。
5.外门框上加装了专用的橡皮嵌条，箱顶四周设有的防雨檐，底部电缆进出线口加装了宝塔形橡皮圈，能有效地防雨水、防灰尘、防小动物，保证电气设备可靠运行。
6.变压器室可设置轨道及变压器小车，方便变压器安装、更换。
7.箱式变高压部分选用高压真空开关柜或负荷开关环网柜，操作简便，可靠性高。
8.变压器室设二道门，内网门采用开启式，金属网经镀锌处理，网孔直径=8mm，确保巡视人员的人身安全。
9.高压进线方案分为电缆，架空进线两种，低压出线一般为电缆出线。

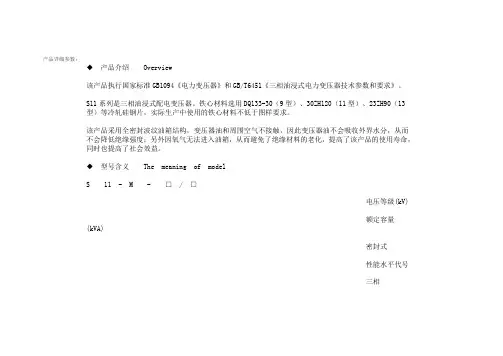

产品详细参数：◆产品介绍Overview该产品执行国家标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》。
S11系列是三相油浸式配电变压器。
铁心材料选用DQ133-30（9型）、30ZH120（11型）、23ZH90（13型）等冷轧硅钢片，实际生产中使用的铁心材料不低于图样要求。
该产品采用全密封波纹油箱结构，变压器油和周围空气不接触，因此变压器油不会吸收外界水分，从而不会降低绝缘强度；另外因氧气无法进入油箱，从而避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。
◆型号含义The meaning of modelS 11 - M - □/ □电压等级(kV)额定容量(kVA)密封式性能水平代号三相◆产品特点Features节能：S11型比GB/T6451空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%。
使用寿命长：变压器油箱采用全密封结构，油箱与箱沿可用螺栓联接或焊死，变压器油不与空气接触延长了使用寿命。
运行可靠性高：油箱密封有关零部件进行改进，增加了可靠性，提高工艺水平以保证密封的可靠性。
占地面积小：S11-M系列变压器油箱采用波纹板式散热器，当油温变化时波纹板热胀冷缩可取代储油柜的作用，波纹板式油箱外形美观，占地面积小。
◆技术参数Technical parametersS11-M系列10KV油浸式配电变压器S11-M-160160 10.5110.28 2.20 1.4 4.0 160 880S11-M-200 200 0.34 2.60 1.3 4.0 190 1050 S11-M-250 250 0.40 3.05 1.2 4.0 220 1240 S11-M-315 315 0.48 3.65 1.0 4.0 280 1504 S11-M-400 400 0.57 4.30 1.0 4.0 310 1725 S11-M-500 500 0.68 5.15 1.0 4.0 365 1940 S11-M-630 630 0.81 6.20 0.9 4.5 435 2410 S11-M-800 800 0.98 7.50 0.8 4.5 500 2810 S11-M-1000 1000 1.15 10.3 0.7 4.5 610 3500 S11-M-1250 1250 1.36 12.0 0.6 4.5 730 4100 S11-M-1600 1600 1.64 14.5 0.6 4.5 850 4500 S11-M-2000 2000 2.10 17.8 0.4 4.5 980 5440 S11-M-2500 2500 2.50 20.7 0.32 4.5 1180 5900YB预装式箱式变电站（欧式箱变）产品详细参数：◆产品介绍Product introductionYB型箱式变电站又称欧式箱变，产品符合GB17467—1998《高低压预装式变电站》和IEC1330等标准，作为一种新型供配电装置，它比传统土建变电站具有许多优越性：由于它体积小，占地面积小，结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。
S11-2500KV A/35KV/10KV-6KV-0.4KV电力变压器规格参数
S9(S11)-□/□
其中，S表示三相油浸式变压器
9(11)为水平性能代号
□/□表示额定容量/额定电压（高压侧），35KV所对应的低压侧可以10kv/6kv/0.4KV S11-2500KV A/35KV电力变压器执行标准
1.GB1094.1~2-1996电力变压器
2.GB1094.3,5-2003电力变压器
3.GB/T6451—2008三相油浸式电力变压器技术参数和要求
6、采用胶囊式储油柜，有效地减缓了变压器油的老化程度；指针式油位计能避免假油位现象的发生并彻底解决变压器油光照老化问题；带有集气装置的气体继电器，便于维护运行；采用片式散热器和大直径低速低噪音风机，提高了散热效果，降低了噪音。
7、对原传统的密封结构，特别是容易出现渗漏油的地方，从材料采购控制开始，确保钢材不生锈，磕碰，划伤，锤击，对油箱密封部分进行特殊加工，并对箱体进行整体喷丸，彻底清除箱体内加工中产生的尖角毛刺、焊渣，并使油漆的附着力加强。
(一)35kV级配电变压器技术参数
(二)35kV级电力变压器技术参数
S11-2500KV A/35KV变压器的应用范围是:三相卷铁芯全密封配电变压器铁心是使用专用卷绕设备，将硅钢带连续绕制成封闭型整体铁心，减少了传统铁心的接缝气隙，使得产品的噪音有明显的下降，产品经退火处理后，其空载损耗比S9型产品平均下降30％，35kv变压器采用波纹油箱全密封结构，具有外形美观，性能优良，免维护等特点，35kv变压器是新一代节能环保型产品。

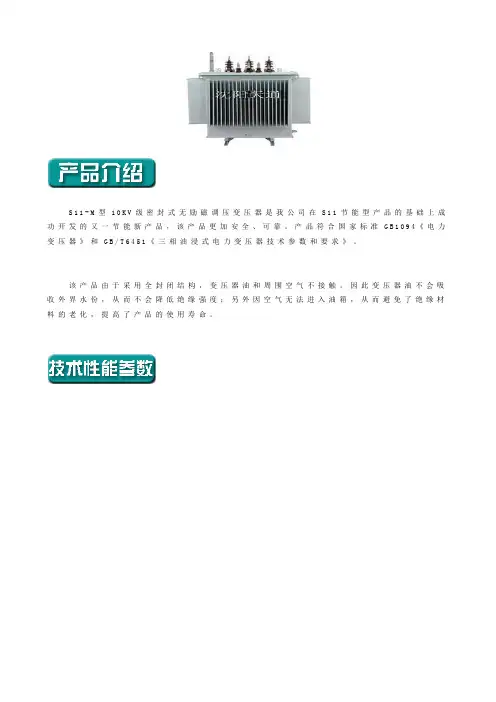

S11-M型10K V级密封式无励磁调压变压器是我公司在S11节能型产品的基础上成功开发的又一节能新产品，该产品更加安全、可靠。
产品符合国家标准G B1094《电力变压器》和G B/T6451《三相油浸式电力变压器技术参数和要求》。
该产品由于采用全封闭结构，变压器油和周围空气不接触。
因此变压器油不会吸收外界水份，从而不会降低绝缘强度；另外因空气无法进入油箱，从而避免了绝缘材料的老化，提高了产品的使用寿命。
全密封变压器 Hermetically-Sealed Transformer
/image/cp02_d.jpg
S9-M型10K V级密封式无励磁调压变压器是我公司在S9节能型产品的基础上成功开发的又一节能新产品，该产品更加安全、可靠。
产品符合国家标准G B1094《电力变压器》和G B/T6451《三相油浸式电力变压器技术参数和要求》。
该产品由于采用全封闭结构，变压器油和周围空气不接触。
因此变压器油不会吸收外界水份，从而不会降低绝缘强度；另外因空气无法进入油箱，从而避免了绝缘材料的老化，提高了产品的使用寿命。
S13-M-800/10油浸式变压器一、s13油浸式变压器介绍：s13-M型全密封油浸式电力变压器采用全密封波纹油箱结构设计制造，当油温变化时波纹片热胀冷缩可取代储油柜的作用，而且外形美观，占地面积小。
由于变压器油和周围空气不接触，不会吸收外界水分，从而不会降低绝缘强度，因氧气无法进入油箱，也避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。
s13-M型变压器比GB/T6451标准空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%二、s13油浸式变压器结构特点①铁心：三相R型铁心变压器的铁心结构是由两个长方形其截面为内凸的铁心和包围在其外的截面为外凸的铁心组成的三相带外框双框卷铁心。
②绕组：R型铁心变压器的高低压绕组是在铁心柱上直接绕制的，因此，一般采用层式或螺旋式线圈，层间绝缘全部采用网格点胶纸，绕组同心度好，径向机械强度高。
③器身：采用新的器身绕组端面有效支撑结构，夹件上的吊板和箱盖下的吊板各开可移动的槽孔，解决器身悬空顶箱盖问题。
④油箱：油箱有管状散热器油箱、片式散热器油箱、波纹油箱等几种。
三、s13油浸式变压器性能特点1、油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
2、铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。
3、线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺，使变压器内部的潮气降至最低。
4、油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油的体积变化，所以该产品没有储油柜，显然降低了变压器的高度。
5、由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
6、根据以上五点性能，保证了油浸式变压器在正常运行内不需要换油，大大降低了变压器的维护成本，同时延长了变压器的使用寿命。

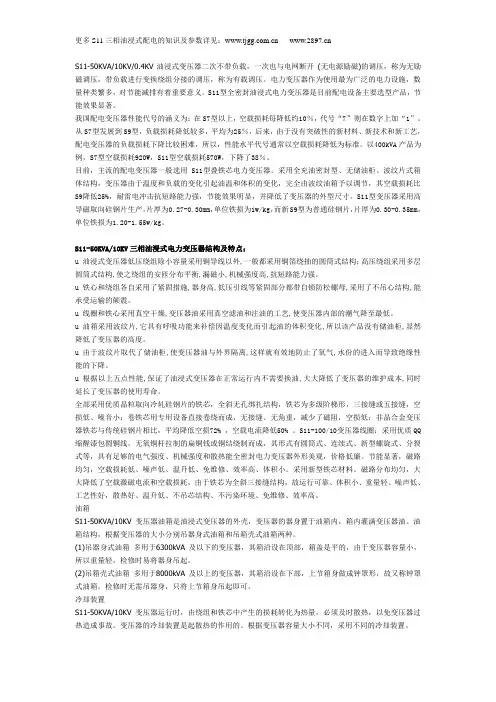

S11-50KVA/10KV/0.4KV油浸式变压器二次不带负载，一次也与电网断开(无电源励磁)的调压，称为无励磁调压，带负载进行变换绕组分接的调压，称为有载调压。
电力变压器作为使用最为广泛的电力设施，数量种类繁多，对节能减排有着重要意义。
S11型全密封油浸式电力变压器是目前配电设备主要选型产品，节能效果显著。
我国配电变压器性能代号的涵义为：在S7型以上，空载损耗每降低约10％，代号“7”则在数字上加“1”。
从S7型发展到S9型，负载损耗降低较多，平均为25％，后来，由于没有突破性的新材料、新技术和新工艺，配电变压器的负载损耗下降比较困难，所以，性能水平代号通常以空载损耗降低为标准。
以400kVA产品为例，S7型空载损耗920W，S11型空载损耗570W，下降了38％。
目前，主流的配电变压器一般选用S11型叠铁芯电力变压器。
采用全充油密封型、无储油柜、波纹片式箱体结构，变压器由于温度和负载的变化引起油温和体积的变化，完全由波纹油箱予以调节，其空载损耗比S9降低25%，耐雷电冲击抗短路能力强，节能效果明显，并降低了变压器的外型尺寸。
S11型变压器采用高导磁取向硅钢片生产，片厚为0.27-0.30mm，单位铁损为1w/kg，而新S9型为普通硅钢片，片厚为0.30-0.35mm，单位铁损为1.20-1.55w/kg。
S11-50KVA/10KV三相油浸式电力变压器结构及特点：u 油浸式变压器低压绕组除小容量采用铜导线以外,一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构,使之绕组的安匝分布平衡,漏磁小,机械强度高,抗短路能力强。
u 铁心和绕组各自采用了紧固措施,器身高,低压引线等紧固部分都带自锁防松螺母,采用了不吊心结构,能承受运输的颠震。
u 线圈和铁心采用真空干燥,变压器油采用真空滤油和注油的工艺,使变压器内部的潮气降至最低。
u 油箱采用波纹片,它具有呼吸功能来补偿因温度变化而引起油的体积变化,所以该产品没有储油柜,显然降低了变压器的高度。
S13-M-200/10油浸式变压器S13-M-200/10全密封油浸式电力变压器采用全密封波纹油箱结构设计制造，当油温变化时波纹片热胀冷缩可取代储油柜的作用，而且外形美观，占地面积小。
由于变压器油和周围空气不接触，不会吸收外界水分，从而不会降低绝缘强度，因氧气无法进入油箱，也避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。
s13-M型变压器比GB/T6451标准空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%1）与S7同容量变压器相比，空载损耗下降55％以上，负载损耗下降33％，空载电流下降85％以上，噪声下降8～13dB(A)。
2）与S9 同容量变压器相比，空载损耗下降50％以上，空载电流下降80％以上，噪声下降8～11dB(A)。
3）与S11 同容量变压器相比，空载损耗下降25％以上，空载电流下降70％以上，噪声下降7～10dB(A)。
4）与S13叠片结构同容量变压器相比，节省硅钢片用量20%以上、铜用量2～3%，空载电流下降50％以上，噪声下降4～6dB(A)。
同时，空载电流小，一可以降低网络损耗；二提高网络功率因数；三提高供电网设备的有效利用率；四减少无功补偿设备的投入，可大大节省设备投资和运行费用。
①铁心：三相R型铁心变压器的铁心结构是由两个长方形其截面为内凸的铁心和包围在其外的截面为外凸的铁心组成的三相带外框双框卷铁心。
②绕组：R型铁心变压器的高低压绕组是在铁心柱上直接绕制的，因此，一般采用层式或螺旋式线圈，层间绝缘全部采用网格点胶纸，绕组同心度好，径向机械强度高。
③器身：采用新的器身绕组端面有效支撑结构，夹件上的吊板和箱盖下的吊板各开可移动的槽孔，解决器身悬空顶箱盖问题。
④油箱：油箱有管状散热器油箱、片式散热器油箱、波纹油箱等几种。
选用电阻率更低的无氧铜线，并经过系列附加的表面处理，更光滑，无毛刺尖角，使变压器的负载损耗更低，电气性能更为可靠。
S13-M-800/10油浸式变压器一、s13油浸式变压器介绍：s13-M型全密封油浸式电力变压器采用全密封波纹油箱结构设计制造，当油温变化时波纹片热胀冷缩可取代储油柜的作用，而且外形美观，占地面积小。
由于变压器油和周围空气不接触，不会吸收外界水分，从而不会降低绝缘强度，因氧气无法进入油箱，也避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。
s13-M型变压器比GB/T6451标准空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%二、s13油浸式变压器结构特点①铁心：三相R型铁心变压器的铁心结构是由两个长方形其截面为内凸的铁心和包围在其外的截面为外凸的铁心组成的三相带外框双框卷铁心。
②绕组：R型铁心变压器的高低压绕组是在铁心柱上直接绕制的，因此，一般采用层式或螺旋式线圈，层间绝缘全部采用网格点胶纸，绕组同心度好，径向机械强度高。
③器身：采用新的器身绕组端面有效支撑结构，夹件上的吊板和箱盖下的吊板各开可移动的槽孔，解决器身悬空顶箱盖问题。
④油箱：油箱有管状散热器油箱、片式散热器油箱、波纹油箱等几种。
三、s13油浸式变压器性能特点1、油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
2、铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。
3、线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺，使变压器内部的潮气降至最低。
4、油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油的体积变化，所以该产品没有储油柜，显然降低了变压器的高度。
5、由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
6、根据以上五点性能，保证了油浸式变压器在正常运行内不需要换油，大大降低了变压器的维护成本，同时延长了变压器的使用寿命。
S11-M型10K V级密封式无励磁调压变压器是我公司在S11节能型产品的基础上成功开发的又一节能新产品，该产品更加安全、可靠。
产品符合国家标准G B1094《电力变压器》和G B/T6451《三相油浸式电力变压器技术参数和要求》。
该产品由于采用全封闭结构，变压器油和周围空气不接触。
因此变压器油不会吸收外界水份，从而不会降低绝缘强度；另外因空气无法进入油箱，从而避免了绝缘材料的老化，提高了产品的使用寿命。
全密封变压器 Hermetically-Sealed Transformer
S9-M型10K V级密封式无励磁调压变压器是我公司在S9节能型产品的基础上成功开发的又一节能新产品，该产品更加安全、可靠。
产品符合国家标准G B1094《电力变压器》和G B/T6451《三相油浸式电力变压器技术参数和要求》。
该产品由于采用全封闭结构，变压器油和周围空气不接触。
因此变压器油不会吸收外界水份，从而不会降低绝缘强度；另外因空气无法进入油箱，从而避免了绝缘材料的老化，提高了产品的使用寿命。
10K V级S9-M系列低损耗全密封电力变压器技术数据表
注：提供的外形尺寸仅为选型设计时参考，最终尺寸以产品外形为准。
一、概述全密封电力变压器的油箱的内部与外界完全密封隔绝，能有效地防止空气和水份浸入，减缓油纸绝缘的老化速度，大大延长变压器的使用寿命。
该产品结构轻巧，节能省电，使用安全可靠，长用免修800kVA及以上的全密封电力变压器设有QYV-2油浸变压器保护装置，它是一种集气体释放，压力保护和温度控制于一体的多功能保护系统。
油箱有箱沿焊接和螺栓固定两种结构，供用户选择。
二、型号示意图型号示意图三、10kV级新S9-M系列全密封电力变压器技术参数高压：10(11、10.5、6.3、6)KV 低压：0.4KV 联结组标号：Y,yn0或(D,yn) 高压分接范围：±5%或±2×2.5%型号额定容量(kVA)损耗 (W) 阻抗电压(%)空载电流(%)外形及安装尺寸(mm)油量(kg)器身重(kg)总重(kg) 空载负载L W H A C 4-φS9-M-100/10 100 290 1500 4 2.1 1210 700 1090 550 550 14 158 380 710 S9-M-125/10 125 340 1800 4 2.0 1250 730 1150 550 550 14 178 460 845 S9-M-160/10 160 400 2200 4 1.9 1320 760 1150 550 550 19 199 550 960 S9-M-200/10 200 480 2600 4 1.8 1320 740 1180 550 550 19 218 605 1090 S9-M-250/10 250 560 3050 4 1.7 1350 750 1240 660 650 19 235 730 1190 S9-M-315/10 315 670 3650 4 1.6 1410 770 1270 660 650 19 270 900 1365 S9-M-400/10 400 800 4300 4 1.5 1440 780 1330 660 750 19 291 1010 1600 S9-M-500/10 500 960 5100 4 1.4 1480 800 1370 660 750 19 338 1205 1920 S9-M-630/10 630 1200 6200 4.5 1.3 1630 860 1640 820 850 19 552 1790 2860 S9-M-800/10 800 1400 7500 4.5 1.2 1670 910 1810 820 850 19 680 2070 3225 S9-M-1000/10 1000 1700 10300 4.5 1.1 1860 1110 1850 820 850 19 830 2180 3625 S9-M-1250/10 1250 1950 12000 4.5 1.0 1910 1070 2090 820 850 19 935 2615 4500 S9-M-1600/10 1600 2400 14500 4.5 0.9 1980 1075 2125 820 900 19 1016 2946 4665 S9-M-2000/10 2000 2790 17400 4.5 0.8 2045 1125 2170 820 900 19 1187 3250 5251。
S9-1250KVA/10KV油浸式变压器规格参数S9(S11)-□/□其中,S表示三相油浸式变压器9(11)为水平性能代号□/□表示额定容量/额定电压（高压侧）,35KV所对应的低压侧可以10kv/6kv/0.4KVS9-1250KVA/10KV油浸式变压器执行标准1.GB1094.1~2-1996油浸式变压器2.GB1094.3,5-2003油浸式变压器3.GB/T6451—2008三相油浸式油浸式变压器技术参数和要求S9-1250KVA/10KV变压器产品特点：S9-1250KVA/10KV变压器系列三相油浸式变压器采用了新型绝缘结构和提高抗短路能力结构等多项科研成果,其性能达到国际先进水平. 与S7系列相比较，空载损耗平均降低10.25%，空载电流降低37.9%，负载损耗平均降低22.4%, 是节能型产品的更新换代产品损耗低，节能显著铁芯为圆形多级、全斜三级接缝叠片结构高低压绕组均用无氧铜线绕制，高压绕组一律采用多层圆筒式结构器身结构合理采用新型组件及紧固件1. 标准：GB1094-1996; JB/T10088-2004; GB/T6451-2008; EQV IEC600762. 电压等级：6,10kV3. 调压方式：无励磁调压或有载调压5. 频率：50Hz或60Hz6. 相数：三相7. 联结组标号：Yyn0、Dyn11或其它8. 短路阻抗：标准阻抗(详见技术参数表)配电电力变压器是一种静止的电气设备[1]，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。
当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。
二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。
主要作用是传输电能，因此，额定容量是它的主要参数。
额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。

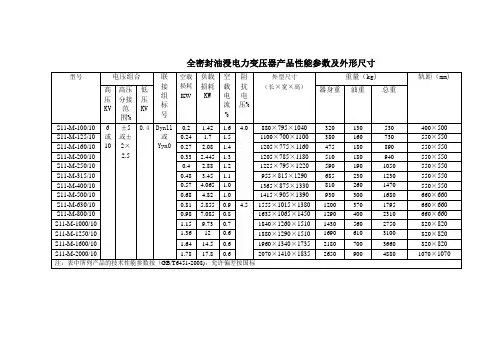

全密封油浸电力变压器产品性能参数及外形尺寸规格
型号电压组合联
接
组
标
号空载
损耗
KW
负载
损耗
KW
空
载
电
流
%
阻
抗
电
压%
外型尺寸
（长×宽×高）
重量（kg) 轨距（mm)
高压KV 高压
分接
范
围%
低
压
KV
器身重
量
油重
量
总重量
S11-M-100/106
或
10±5
或±
2×
2.5
0.4Dyn11
或
Yyn0
0.2 1.42 1.6 4.0 880×795×1040320 130 530 400×500
S11-M-125/100.24 1.7 1.5 1100×700×1100380 160 730 550×550 S11-M-160/100.27 2.08 1.4 1205×775×1160475 180 890 550×550 S11-M-200/100.33 2.445 1.3 1205×785×1180510 180 940 550×550 S11-M-250/100.4 2.88 1.2 1225×795×1220590 190 1050 550×550 S11-M-315/100.48 3.45 1.1 955×815×1290685 230 1230 550×550 S11-M-400/100.57 4.065 1.0 1365×875×1330810 260 1470 550×550 S11-M-500/100.68 4.82 1.0 1415×905×1390930 300 1680 660×660 S11-M-630/100.81 5.855 0.9 4.5 1555×1015×13801200 370 1795 660×660 S11-M-800/100.98 7.085 0.8 1635×1065×14501290 400 2310 660×660 S11-M-1000/10 1.15 9.73 0.7 1840×1260×15101430 560 2750 820×820 S11-M-1250/10 1.36 12 0.6 1880×1290×15101690 610 3100 820×820 S11-M-1600/10 1.64 14.5 0.6 1960×1340×17352180 700 3660 820×820 S11-M-2000/10 1.78 17.8 0.6 2070×1410×18352650 900 4880 1070×1070注：表中所列产品的技术性能参数按（GB/T6451-2008)：允许偏差按国标
环氧树脂浇注干式电力变压器产品性能参数及外形尺寸
型号电压组合联
接
组
标
号空载损耗
KW
负载
损耗
KW
空载
电
流%
阻
抗
电
压
%
主机
重量
（kg
)
外型尺寸（mm) 轨距（mm)
高压KV 高压分
接范
围%
低
压
KV
长×宽×高（有防
护外罩）
长×宽×高（无防护
外罩）
SCB10-315/106或
10
±5
或±2
×2.5
0.4Dyn11
或
Yyn0
0.67 3.9 1.1 4.0 1270 1500×1400×1800 1110×900×1275660×780
SCB10-400/10 1.0 4.6 1.1 1520 1500×1400×1800 1110×960×1315660×900 SCB10-500/10 1.18 5.47 1.1 1780 1700×1400×1800 1155×960×1330660×900 SCB10-630/10 1.35 6.5 0.9 2080 1700×1400×1800 1240×960×1315660×900 SCB10-800/10 1.54 7.41 0.9 6.0 2560 1800×1500×1800 1320×1020×1350820×960 SCB10-1000/10 1.75 8.8 0.9 3000 1800×1500×1900 1360×1020×1455820×960 SCB10-1250/10 2.03 10.45 0.9 3590 2000×1500×2000 1430×1020×1505820×960 SCB10-1600/10 2.7 12.83 0.9 4450 2000×1500×2000 1470×1020×1695820×960 SCB10-2000/10 3.0 15.39 0.7 5290 2000×1500×2200 1560×1080×1730820×1020 SCB10-2500/10 3.5 18.55 0.7 6220 2100×1500×2300 1620×1040×1845820×980注：表中所列的负载损耗为120℃下的值。
表中所列产品的技术性能参数按（GB/T10228-2008)：允许偏差按国标
正确的全铝的环氧树脂浇注干式电力变压器产品性能参数及外形尺寸
型号电压组合联
接
组
标
号空载损耗
KW
负载
损耗
KW
空载
电
流%
阻
抗
电
压
%
主机
重量
（kg
)
外型尺寸（mm) 轨距（mm)
高压KV 高压分
接范
围%
低
压
KV
长×宽×高（有防
护外罩）
长×宽×高（无防护
外罩）
SCB10-315/106或
10
±5
或±2
×2.5
0.4Dyn11
或
Yyn0
0.67 3.9 1.1 4.0 1150 1500×1400×1800 1110×900×1275660×780
SCB10-400/10 1.0 4.6 1.1 1280 1500×1400×1800 1110×960×1315660×900 SCB10-500/10 1.18 5.47 1.1 1460 1700×1400×1800 1155×960×1330660×900 SCB10-630/10 1.35 6.5 0.9 1600 1700×1400×1800 1240×960×1315660×900 SCB10-800/10 1.54 7.8 0.9 6.0 1950 1800×1500×1800 1320×1020×1350820×960 SCB10-1000/10 1.75 9.25 0.9 2280 1800×1500×1900 1360×1020×1455820×960 SCB10-1250/10 2.03 11.0 0.9 2740 2000×1500×2000 1430×1020×1505820×960 SCB10-1600/10 2.7 13.5 0.9 3200 2000×1500×2000 1470×1020×1695820×960 SCB10-2000/10 3.0 16.2 0.7 3900 2000×1500×2200 1560×1080×1730820×1020 SCB10-2500/10 3.5 19.5 0.7 4590 2100×1500×2300 1620×1040×1845820×980注：表中所列的负载损耗为120℃下的值。
表中所列产品的技术性能参数按（GB/T10228-2008)：允许偏差按国标。
