(完整版)变压器参数

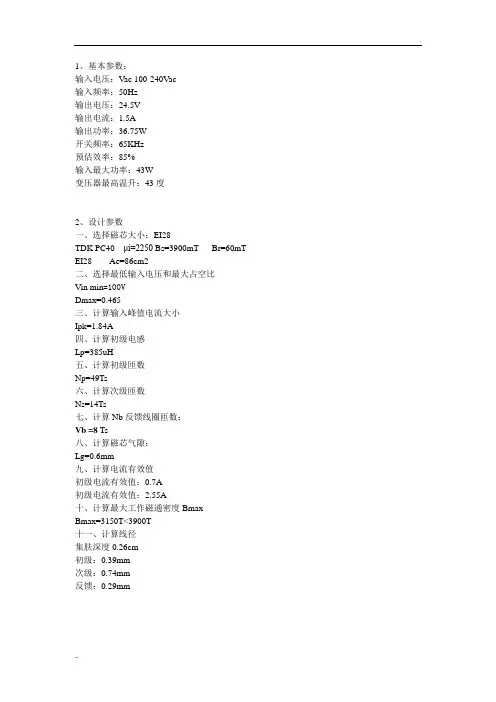

1、基本参数：
输入电压：Vac 100-240Vac
输入频率：50Hz
输出电压：24.5V
输出电流：1.5A
输出功率：36.75W
开关频率：65KHz
预估效率：85%
输入最大功率：43W
变压器最高温升：43度
2、设计参数
一、选择磁芯大小：EI28
TDK PC40 μi=2250 Bs=3900mT Br=60mT EI28 Ae=86cm2
二、选择最低输入电压和最大占空比
Vin min=100V
Dmax=0.465
三、计算输入峰值电流大小
Ipk=1.84A
四、计算初级电感
Lp=385uH
五、计算初级匝数
Np=49Ts
六、计算次级匝数
Ns=14Ts
七、计算Nb反馈线圈匝数：
Vb =8 Ts
八、计算磁芯气隙：
Lg=0.6mm
九、计算电流有效值
初级电流有效值：0.7A
初级电流有效值：2.55A
十、计算最大工作磁通密度Bmax
Bmax=3150T<3900T
十一、计算线径
集肤深度0.26cm
初级：0.39mm
次级：0.74mm
反馈：0.29mm
2、Schematic/线路图
1
N3
N1
N4EI28
8
3、初级电感及气隙 初级电感Lp=385uH 磁芯气隙Lg=0.6mm 备注
1：6、8、10脚拔除。

2：成品2脚剪去2/3.
3：成品在线包外包两层11mm 胶带 4:标签为不干胶，大小为20*8 5：铁氧体磁芯（EI28型）。

合用标准文案10kV S11 系列低耗费节能变压器技术参数高压： 10(6 、 6.3 、10、 10.5 、11) 低压：联系组：或调压范围：± 5%或± 2×2.5%产品型号额定容量 耗费(W)短路阻抗空载电流重 量 (kg)轨距外形尺寸 (kVA)(%)(%)〔mm 〕〔mm 〕空 载 负 载 器身重 油重 总重S11-30/10 30 90 600 15080 295 450955×450×1010 S11-50/10 50 130 870 22095 400 1000×460×1075S11-63/10 63 150 1040 260 100 450 1005×465×1115 S11-80/10 80 175 1250 295110 5101025×510×1140 S11-100/10 100 200 1500 390135 645 5501145×535×1255 S11-125/10 125 235 1800430145 705 1160×560×1285S11-160/10 160 270 2200 495165 810 1190×610×1355 S11-200/10 200 325 2600 585 180 935 1220×660×1400 S11-250/10 250 395 3050 665200 1050 1240×690×1440 S11-315/10 315 475 3650 760215 1195 6601255×815×1495 S11-400/10 400 565 4300 960265 1480 1420×745×1540S11-500/10 500 675 5100 1145 295 1735 1470×795×1635 S11-630/10 630 805 6200 1270 330 1995 1540×915×1615S11-800/10 800 980 75001640425 2550 8201955×935×1995S11-1000/10 1000 1155 103001770500 3020 ××2145 1070 2030 S11-1250/10 1250 1365 120002140 655 3690 2170×1080×2205S11-1600/10 1600 1650 14500 259572543152280×1160×2340S11-2000/102000 1950 17150 S11-2500/10250022802030010kV 级 S9 系列和 S9-M 系列无励磁调压配电变压器技术参数SC〔B〕9 干式变压器性能参数、外形及安装尺寸：性能参数尺寸型号阻抗电压空载耗费负载耗费 W空载电流重量 kg噪音 dB 外形尺寸 L×B×H L1mmL2mmL3mmB1mmB2mm Uk%W〔120℃〕 I0%SC9-1004501600421100×710×1000 660660320 310 250600 SC9-1255301950421160×710×1095 660660350 310 250690 SC9-1606102250431200×710×1095 660660370 315 255790 SC9-2007002670431240×870×1165 820820370 315 228920 SC9-25048102910451280×870×1185 820820395 325 2351080 SC9-3159903680461320×870×12858208204103382501480 SCB9-40011004220471480×870×13658208204353402501720 SCB9-50013055170481540×870×14208208204353452551920 SCB9-63015006200491550×870×16108206604903683002210合用标准文案SCB9-63014606310501580×870×1425 820 820 4903783052250 SCB9-80017107370511650×1120×1540 1070 1070 5103823052650 SCB9-100019908610511690×1120×1660 1070 1070 5453853102960 SCB9-12506235010260521720×1120×1780 1070 1070 5554103153375 SCB9-1600275512420531740×1120×1920 1070 1070 5704303354640 SCB9-2000373515300531760×1120×2050 1070 1070 5754403354768 SCB9-2500450018200541800×1120×2140 1070 1070 6004453406650合用标准文案SC(B)10 干式变压器性能参数、外形及安装尺寸：性能参数尺寸型号阻抗电压空载耗费负载耗费 W空载电流噪音外形尺寸重量 kgL1mmL2mmL3mmB1mmB2mm Uk%W〔120℃〕I0%dB L×B×HSC10-1004001570421120×710×1020660660320310250630 SC10-1254701840421180×710×1060660660350310250730 SC10-1605402130431220×710×1110660660370315258810 SC10-2006202520431260×870×1185820820370315228950 SC10-25047202750451300×870×12008208203953252551110 SC10-3158803470461340×870×13008208204103382551260 SCB10-4009803990471500×870×13858208204353402551550 SCB10-50011604880481560×870×14408208204353453051750 SCB10-63013405870491570×870×16208206604903683001900合用标准文案SCB10-63013005960501600×870×1440 820 820 3783104901880 SCB10-80015206950511670×1120×1560 1070 1070 5103823102180 SCB10-100017708130511700×1120×1680 1070 1070 5453853152620 SCB10-1250620909690521740×1120×1800 1070 1070 5554103202910 SCB10-1600245011730531760×1120×1940 1070 1070 5704303403930 SCB10-2000332014450531780×1120×2070 1070 1070 5754403454230 SCB10-2500400017170541820×1120×2160 1070 1070 600445350523010kV 级 S7 系列变压器技术参数合用标准文案产品型号额定容量耗费(W) (kVA)空载负载S7-30/1030149792 S7-50/10501871152 S7-63/10632201398 S7-80/10802661614 S7-100/101003021925 S7-125/101253462438 S7-160/101604432771 S7-200/102005383431 S7-250/102506053935 S7-315/103157664795 S7-400/104008755800 S7-500/1050010306686 S7-630/1063012908169 S7-800/1080014769680 S7-1000/101000177711530 S7-1250/101250219813793短路阻抗空载电流(%)(%)8重量 (kg)器身重油重总重143742932219240825510547029911152933412861438215371447016984052819795563721111057402451283897279153510703371857138********178********2036692320222537753513轨距外形尺寸〔mm〕〔mm〕一、 S7 系列 35kV 节能电力变压器电气参数额定额定电压 (kV)耗费 (W)短路阻 联接重量 (kg)外形尺寸 (mm)空载电轨距 (mm)型号容量高压低压空载 短路抗 (%)组标 器身油 油箱附总重长宽高(kVA) 流 (%)件号S7-50/35 50 265 1350 365 300 220 785 1110 895 1735 660 ×660S7-100/35 10370 2250 514 355 270 1035 1170 1010 1855 660 ×660S7-125/35 125 420 2650 580 410 290 1170 1210 1050 1935 660 ×660S7-160/35 160 470 3150 685 465 320 1360 1225 1105 2025 660 ×660S7-200/35 200 550 3700 795 515 380 1575 1280 1120 2060 660 ×660S7-250/35 250640 4400 925560 400 1755 1365 1100 2120 660 ×660S7-315/35 315 3576053001045 630 450 1995 1755 980 2205 660 ×660S7-400/35 400 920 6400 Yyn01210 685 505 2270 1875 1045 2270 660 ×660S7-500/35 500 1080 7700 1410 805 585 2650 1995 1145 2335 820 ×820S7-630/35 630 1300 92001570 905 680 2990 2045 1245 2420 820 ×820S7-800/358001540 11000 2050 1080 950 3850 2330 1165 2715 820 ×820S7-1000/35 1000 1800 13500 2375 1240 1120 4525 2235 1250 2880 820 ×820S7-1250/35 12502200 16300 2685 1405 1315 5170 2265 1320 2965 820 ×820S7-1600/35 16002650 1950030301535152558452505145030451070 ×1070S7-400/35 400 10920 6400 13158096802555188510002300660×820 S7-500/35 500 351080 7700S7-630/356301300 920019809659803700230011652700 820×820YdllS7-800/35 800351540 11000 2180 1225 1025 4175 2200 1190 2760 930× 1070 S7-1000/35 10001800 13500 2370 1260 1106 4470 2265 1260 2880 970×820S7-1250/35 12502200 163002685141512955110226513202965820×82010S7-1600/35 16002650 1950028001510152055452500130529651070 ×1070优秀文档额定容量kVA30508010012516020025031540050063063080010001250160020002500联系组电压组合高压分接标号高压 kV范围 %6Yyn0±5%或或Dyn1110±2×2.5%11合用标准文案10kV 级 SCB11型树脂浇注干式电力变压器主要技术参数空载电空载耗费负载耗费阻抗电重量噪声 (dB)低压 kV流％W〔120℃〕 W 压％(kg)175********2459504004433513104804536015005204542517555504849520216104856524009504865026201020487953300120050885379014805010504640165052121555851820521170566518505213706610230054160077202650541885921030005522101150380056299013730460056360016*********。

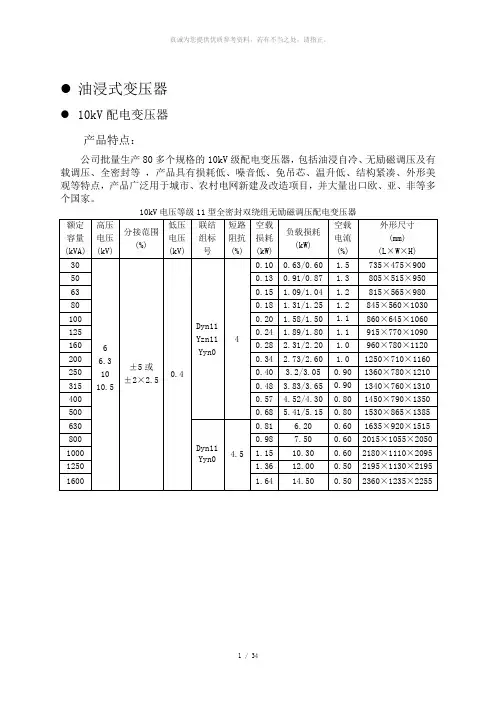

●油浸式变压器●10kV配电变压器产品特点：公司批量生产80多个规格的10kV级配电变压器，包括油浸自冷、无励磁调压及有载调压、全密封等，产品具有损耗低、噪音低、免吊芯、温升低、结构紧凑、外形美观等特点，产品广泛用于城市、农村电网新建及改造项目，并大量出口欧、亚、非等多个国家。

10kV电压等级11型全密封双绕组无励磁调压配电变压器10kV电压等级13型全密封双绕组无励磁调压配电变压器立体卷铁心变压器产品特点：三维立体卷铁芯变压器是近年来发展起来的新型节能配电变压器，该变压器采用传统冷轧硅钢片材料，在磁路结构上进行了特殊布置，使硅钢带的高导磁方向与磁路完全一致，三个心柱呈等边三角形立体排列，三相磁路长度相同，使其具有降低空载损耗、节省材料、减少噪声、抗短路能力强等优点，比S11型同容量变压器，空载损耗平均降低30%，空载电流下降70%，噪声下降10～25dB型号说明：电压等级kV 额定容量kVA 立体 卷铁心 全密封 型 三相非晶合金配电变压器产品特点：非晶合金配电变压器是采用非晶合金作为导磁材料所制造的一种配电变压器，可取代硅钢片铁芯的变压器而广泛用于配电系统，空载损耗比S9型变压器降低75%左右，是目前节能效果最理想的配电变压器。

本产品特别适用于电能不足、负荷波动大以及难以进行日常维护的地区，本产品采用全密封结构，绝缘油不受外界大气的污染，是城乡广大配电网络中理想的配电设备。

10kV电压等级SH15型油浸式非晶合金铁芯配电变压器高燃点变压器产品特点：高燃点绝缘油变压器是目前世界广泛应用的城网专用变压器，适用于城镇住宅区、宾馆商厦、医院、实验室、学校、剧院、石油化工、车站地铁、机场、矿井等要求安全防火性高、噪声低等重要场所，属于新型安全、防火、环保节能型变压器。

兼顾了油浸式变压器和干式变压器的共同优点，比普通油浸式变压器更安全，比干式变压器更实惠，成为继普通油变、干变之后的又一新型变压器，高燃点绝缘油变压器的推广应用将成为中国变压器技术领域的又一次产业革命。

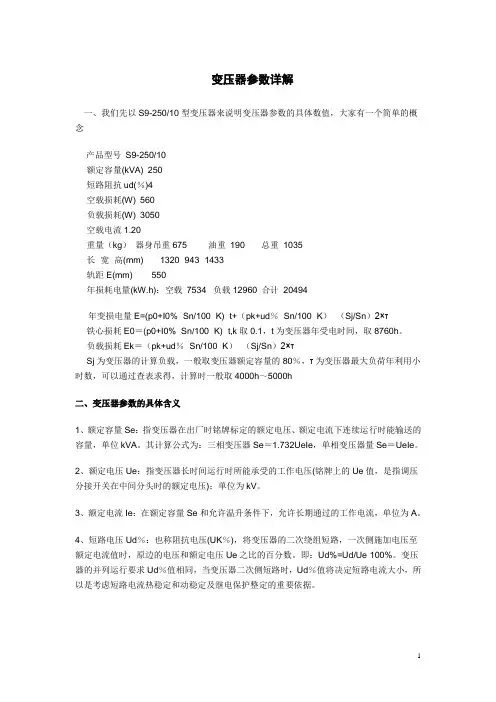

变压器参数详解一、我们先以S9-250/10型变压器来说明变压器参数的具体数值，大家有一个简单的概念产品型号S9-250/10额定容量(kVA) 250短路阻抗ud(％)4空载损耗(W) 560负载损耗(W) 3050空载电流1.20重量（kg）器身吊重675 油重190 总重1035长×宽×高(mm) 1320×943×1433轨距E(mm) 550年损耗电量(kW.h)：空载7534 负载12960 合计20494年变损电量E=(p0+I0%×Sn/100×K)×t+（pk+ud％×Sn/100×K）×（Sj/Sn）2×τ铁心损耗E0＝(p0+I0%×Sn/100×K)×t,k取0.1，t为变压器年受电时间，取8760h。

负载损耗Ek＝（pk+ud％×Sn/100×K）×（Sj/Sn）2×τSj为变压器的计算负载，一般取变压器额定容量的80％，τ为变压器最大负荷年利用小时数，可以通过查表求得，计算时一般取4000h～5000h二、变压器参数的具体含义1、额定容量Se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量，单位kVA。

其计算公式为：三相变压器Se＝1.732UeIe，单相变压器量Se＝UeIe。

2、额定电压Ue：指变压器长时间运行时所能承受的工作电压(铭牌上的Ue值，是指调压分接开关在中间分头时的额定电压)；单位为kV。

3、额定电流Ie：在额定容量Se和允许温升条件下，允许长期通过的工作电流，单位为A。

4、短路电压Ud％：也称阻抗电压(UK％)，将变压器的二次绕组短路，一次侧施加电压至额定电流值时，原边的电压和额定电压Ue之比的百分数。

即：Ud%=Ud/Ue·100%。

变压器的并列运行要求Ud％值相同，当变压器二次侧短路时，Ud％值将决定短路电流大小，所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。

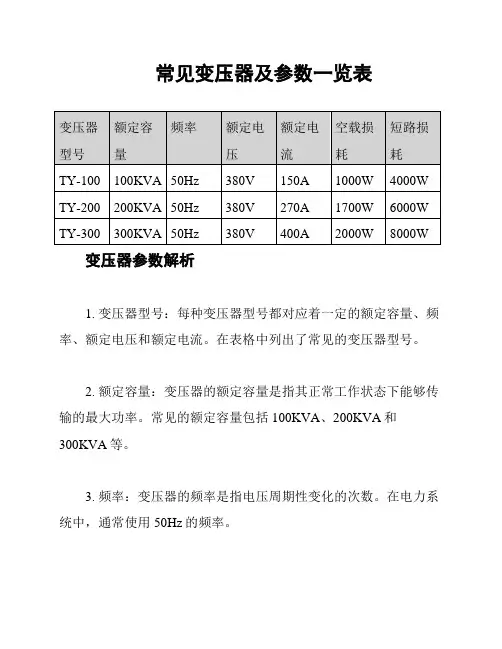

常见变压器及参数一览表
变压器参数解析
1. 变压器型号：每种变压器型号都对应着一定的额定容量、频率、额定电压和额定电流。

在表格中列出了常见的变压器型号。

2. 额定容量：变压器的额定容量是指其正常工作状态下能够传输的最大功率。

常见的额定容量包括100KVA、200KVA和
300KVA等。

3. 频率：变压器的频率是指电压周期性变化的次数。

在电力系统中，通常使用50Hz的频率。

4. 额定电压：变压器的额定电压是指其主次绕组所设计的最高
工作电压。

在表格中列出了常见的额定电压为380V。

5. 额定电流：变压器的额定电流是指在额定容量和额定电压下，变压器的最大工作电流。

在表格中列出了相应的额定电流。

6. 空载损耗：变压器在空载状态下的损耗。

空载损耗主要由铁
芯的磁滞损耗和变压器线圈的铜损耗组成。

7. 短路损耗：变压器在短路状态下的损耗。

短路损耗主要由变
压器线圈的漏耗和铁芯的涡流损耗组成。

结论
以上仅为常见变压器型号及其参数的一部分，不同型号的变压
器可能具有不同的参数。

在选用变压器时，需要根据具体需求和使
用场景来选择合适的型号和参数。

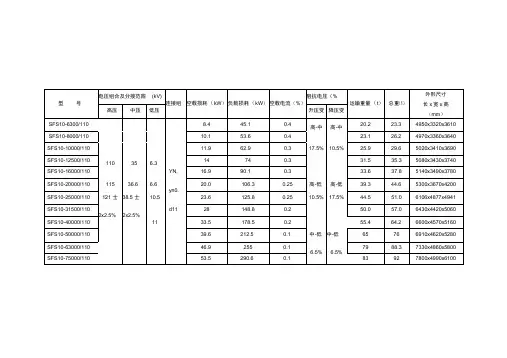

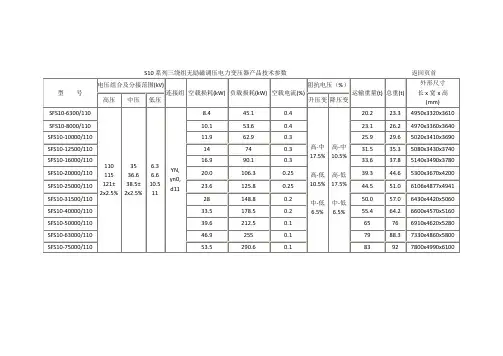

S10系列三绕组有载调压电力变压器产品技术参数返回页首产品展示＞ 220KV电力变压器220KV电力变压器220KV双绕组无励磁调压变压器技术参数型号Type 额定容量Rated Capacity (kva)SFP10-50000/220 50000 SFP10-63000/220 63000 SFP10-90000/220 90000 SFP10-120000/220 120000 SFP10-150000/220 150000 SFP10-180000/220 180000 SFP10-240000/220 240000 SFP10-300000/220 300000 SFP10-360000/220 360000额定电压联结组损耗Rated Voltage标号Loss(kw)高压H.V.(kv)220 或(or)242 ±2X2.5%低压L.V.(kv)10.51111 ；13.81113.815.75Conne-ctionSymbol空载负载Noload36.443.457.470.0YNdllLoad178.5208.0 0.27272.0 0.25327.0 0.230.2084.0 382.095.9 433.0119.0 535.00.20140.0161.0637.0731.0短路阻抗Short-Circuit-Impedance(%)重量Weight外形尺寸Overall Dimension轨距TrackGauge(mm)器身重Body油重Oil(kg)总重Total(kg)长L(mm)宽W(mm)高H(mm)12-1443.6 23.9 82.5 7800 4710 6740 2000 X200051.5 25.0 96.0 7810 4720 6780 2000 X200067.3 26.2 125.1 7820 4750 6830 1435/2 X200089.5 27.5 150.5 8030 4790 7690 1435/2 X200096.0 28.6 160.3 9370 4840 7710 1435/2 X2000109.2 29.2 172.3 10700 5010 7790 1435/2 X2000122.7 32.3 184.5 12010 5160 7850 1435/2 X2000134.5 34.5 196.7 13100 5320 7910 1435/2 X2000147.8 37.3 209.5 13980 5570 7990 1435/2 X2000空载电流No-loadCurrent(%)0.280.150.150.15额定容量联结组空载电流短路阻抗轨距型号Rated 额定电压标号损耗No-load Short-重量外形尺寸TrackTypeCapacity Rated VoltageConne-Loss(kw)Current Circuit-Weight Overall DimensionGauge220KV三绕组无励磁调压电力变压器技术参数型号Type额定电压Rated Voltage联结组标号Conne-ction损耗Loss(kw)空载电流No-loadCurrent 高压中压低压Symbol(%)空载负载H.V. M.V. L.V.Noload Load额定容量RatedCapacity(kva)(kv) (KV) (kv)轨距Track Gauge (mm)型号Type200KV无励磁调压自耦电力变压器技术参数。

110kv电力变压器技术参数表110kV级油浸式电力变压器返回产品列表产品图片产品概述110kV三相油浸式电力变压器依据国际电工委员会标准IEC60076和中华人民共和国国家标准GB1094制造。

该系列产品具有优良的耐冲击性能、机械强度大、抗短路能力强、低局放、低噪音、低损耗、密封性能好、少维护等特点，可作为发电厂主变压器、变电站、城乡电网输变电用。

产品已通过两部鉴定，2002年度国家监督抽查合格。

结构特征1、铁芯选用优质冷轧晶粒取向硅钢片，采用全斜无孔结构，用低磁钢板作拉板，将上、下夹件与铁芯牢固地连接成一个钢体结构，从而获得较小的空载损耗和较低的噪音。

2、根据变压器容量的大小，绕组采用圆筒式、螺旋式、连续式等结构，对于110kV及以上电压等级的绕组，则采用纠结式或内屏式结构，从而有效地改善了冲击电压分布，导线采用换位导线或复合导线，以减少绕组的附加损耗，并采用计算机模拟计算电场和绕组的冲击特性，保证了绕组优良的电气特性和冲击强度，在工艺上则采用有效的措施保证其安全、可靠运行。

3、变压器器身压紧结构采用整圆绝缘压板。

套装工艺采用绕组整体组装，从而提高了产品的可靠性。

4、油箱采用平顶钟罩式结构，箱壁焊有折板式加强铁、提高了油箱的机械强度，为了降低变压器的杂散损耗，大型变压器在油箱内壁装有磁屏蔽。

5、为防止变压器在运输中产生器身位移，器身在油箱设有定位装置。

采用密封式储油柜，使变压器油与大气隔离避免油受潮和老化，端部装有指针式油位计。

根据变压器油重，油箱顶部装有压力释放阀，确保了产品的安全运行。

引用标准GB1094.1-1996 电力变压器总则GB1094.2-1996 电力变压器温升GB1094.3-2003 电力变压器绝缘水平和绝缘试验GB1094.5-2003 电力变压器承受短路能力GB6451-2008油浸式电力变压器技术参数和要求型号参数(一)6300kVA～180000kVA三相双绕组无励磁调压电力变压器(二)6300kVA～63000kVA三相三绕组无励磁调压电力变压器(三)6300kVA～63000kVA三相双绕组有载调压电力变压器(四)6300kVA～63000kVA三相三绕组有载调压电力变压器。

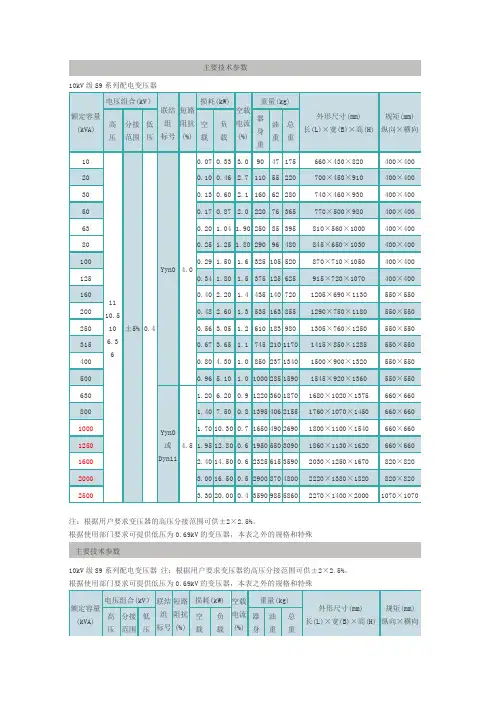

主要技术参数10kV级S9系列配电变压器注：根据用户要求变压器的高压分接范围可供±2×2.5%。

根据使用部门要求可提供低压为0.69kV的变压器，本表之外的规格和特殊主要技术参数10kV级S9系列配电变压器注：根据用户要求变压器的高压分接范围可供±2×2.5%。

根据使用部门要求可提供低压为0.69kV的变压器，本表之外的规格和特殊注：根据用户要求变压器的高压分接范围可供±2×2.5%。

2000kVA及以下为全密封型，本表之外的规格和特殊要求可联系洽谈。

10kV级SZ9系列电力变压器注：根据用户要求变压器的高压分接范围可供±2×2.5%。

2000kVA及以下为全密封型，本表之外的规格和特殊要求可联系洽谈。

变压器损耗计算公式全集详解点击次数：2889 发布时间：2010-12-14变压器损耗计算公式全集详解(1)有功损耗：ΔP=P0+KTβ2PK-------(1)(2)无功损耗：ΔQ=Q0+KTβ2QK-------(2)(3)综合功率损耗：ΔPZ=ΔP+KQΔQ----(3)Q0≈I0%SN，QK≈UK%SN式中：Q0——空载无功损耗(kvar)P0——空载损耗(kW)PK——额定负载损耗(kW)SN——变压器额定容量(kVA)I0%——变压器空载电流百分比。

UK%——短路电压百分比β——平均负载系数KT——负载波动损耗系数QK——额定负载漏磁功率(kvar)KQ——无功经济当量(kW/kvar)上式计算时各参数的选择条件：(1)取KT=1.05;(2)对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量 KQ=0.1kW/kvar;(3)变压器平均负载系数，对于农用变压器可取β=20%;对于工业企业，实行三班制，可取β=75%，轻载运行时可取β=30%；(4)变压器运行小时数T=8760h，最大负载损耗小时数：t=5500h;变压器负载系数与节能降耗变压器负载系数与节能降耗随着电力能源的紧张，节能降耗越来越引起人们的关注，为了合理利用变配电设备，提高供电效率，应考虑如何减少电能损耗。

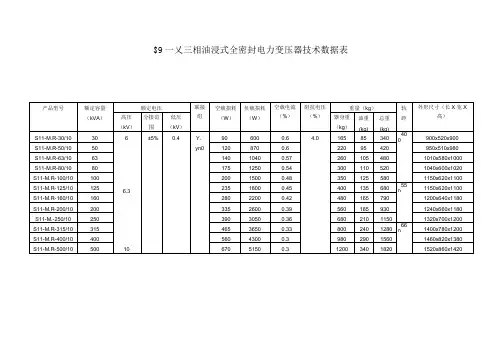

$9一乂三相油浸式全密封电力变压器技术数据表S11-M系列全密封油浸式配电变压器是在新型S9系列产品结构设计的基础上进行开发的科技新产品。

设计的主导思想是满足产品的可靠性，提高产品的性能，根据新S9产品的实际情况，重新调整了一些损耗系数和结构，使损耗设计值更符合实测值，同时进行了优化设计，合理确定铜铁比例，使材料成本最低，结构合理。

S11-30〜1600/6-10电力变压器规格与主要技术数据额定容量电压KV 损耗W 阻抗电压空载电流联接组别重量kg 外形尺寸轨距高压低压空载负载% % 器身重油重总重（长*宽*高）(mm)102030 100 600 2.8 148 59 280 980*560*1030 400*400 50 130 870 2.5 215 74 376 1040*580*1080 400*400 63 150 1040 2.4 249 81 425 1060*752*1100 400*400 80 180 1250 2.2 308 92 507 1110*762*1140 400*400100 200 15004 2.1 349 103 588 1092*772*1170 550*550125 6 240 1800 2.0 417 115 682 1155*782*1214 550*550 160 270 2200 1.9 495 131 807 1240*792*1254 550*550 200 6.3 0.4 330 2600 1.8 Y,yno 581 160 952 1400*812*1350 550*550 250 400 3050 1.8 700 178 **** *****818*1455 550*550 315 10 480 3650 1.8 804 204 1281 1448*938*1500 550*550 400 570 4300 1.5 970 225 1508 1488*848*1550 550*550 500 680 5150 1.4 1143 254 1760 1610*868*1620 600*600 630 810 6200 1.3 1288 306 2025 1748*1042*1635 600*600 800 980 7500 1.0 1710 463 2781 2050*1125*2170 820*6601000 1150 10300 4.5 0.7 1748 533 3003 2030*1125*2220 820*6601250 1360 12000 0.6 2053 615 3052 2220*1294*2025 820*6601600 1640 14500.6 2640 740 4327 2600*1326*2213 820*660・80074~3150074三相双绕组无励磁调压电力变压器：（高压变压器技术数据）・2000KVA~200000KVA三相双绕组有载调压电力变压器:注1：对于低压电压为10.5kV和11kV的变压器，可提供连接组标号为Dyn11的产品。

变压器的主要参数变压器的参数主要包括额定电压、额定电流、额定容量、额定频率、空载损耗、短路损耗、短路电压、空载电流和温升。

1.额定电压。

变压器的额定电压包括一次额定电压和二次额定电压。

一次额定电压是指接到变压器一次绕组端点的额定电压值。

二次额定电压是指当一次绕组所接的电压为额定值，分接开关放在额定分接头位置上，变压器空载时二次绕组的电压。

2.额定电流。

变压器的额定电流包括一次额定电流和二次额定电流，分别指在额定电压和规定的环境温度下，使各部分不超过允许温度的一次绕组和二次绕组长期允许通过的电流。

3.额定容量。

额定容量是指变压器在额定电压、额定电流时连续运行所传送的容量。

对于双绕组变压器，其额定容量以绕组的容量表示（双绕组变压器的两个绕组具有相同的额定容量）。

对于三绕组变压器，应给出每个绕组的额定容量。

三绕组变压器各绕组的额定容量有的相同，有的不同，按三个绕组的容量比的不同有三种类型：100%/100%/100%、100%/100%/50%、100%/50%/100%。

4.额定频率。

我国标准工业频率为50Hz。

5.空载损耗。

空载损耗指当以额定电压施加于一个绕组的端子上，其余各绕组开路时变压器所产生的损耗。

变压器在空载状态下的损耗主要是铁芯中的磁滞损耗和涡流损耗，因此空载损耗也称铁损。

6.短路损耗。

对双绕组变压器，短路损耗是指将变压器的一侧绕组短路，流经另一侧绕组的电流为额定电流时，变压器所消耗的功率。

对三绕组变压器，要供应三个绕组两两短路试验所测的短路损耗，而且当三个绕组容量比为100%/100%/50%或100%/50%/100%时，短路损耗数据是一对绕组中容量较小的一方达到其额定电流时的值。

短路损耗主要是绕组的电阻引起，所以又称铜损。

7.短路电压，又称阻抗电压。

对双绕组变压器，短路电压是指当一侧绕组短接，以额定频率的电压施加于另一侧绕组上，并使短接绕组中流过额定电流时所施加的电压。

对三绕组变压器有三个短路电压，即用高-中、高-低、中-低三个短路电压表示。

变压器参数及型号大全一览变压器bian ya qi利用电磁感应的原理来改变交流电压的装置,变压器研究报告指出:主要构件是初级线圈、次级线圈和铁心(磁芯)。

在电器设备和无线电路中,常用作升降电压、匹配阻抗,安全隔离等。

下面来看看变压器参数。

1 额定容量se:指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量,单位kva。

其计算公式为:三相变压器se=1.732ueie 单相变压器量se=ueie2、额定电压ue“指变压器长时间运行时所能承受的工作电压(铭牌上的ue 值,是指调压分接开关在中间分头时的额定电压);单位为kv。

3、额定电流ie:在额定容量se和允许温升条件下,允许长期通过的工作电流,单位为a。

4、短路电压ud%:也称阻抗电压(uk%),将变压器的二次绕组短路,一次侧施加电压,至额定电流值时,原边的电压和额定电压ue之比的百分数。

即:ud%=ud/ue;100%变压器的并列运行要求ud%值相同,当变压器二次侧短咱时,ud%值将决定短路电流大小,所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。

5、空载电流i。

;当变压器在一次侧额定电压下,二次侧绕组空载时,在一次绕组中通过的电流,称空载电流。

它起变压器的激磁作用,故又称激磁电流;一般以其占额定电流的百分数表示。

空载电流的大小决定于变压器容量、磁路结构和硅钢片质量等。

6、空载损耗(铁损)δp0:指变压器二次侧开路,一次侧加额定电压时,变压器的损耗。

它等于变压器铁芯的涡流损耗和激磁损耗,是变压器的重要性能指标。

7、短路损耗(铜损)δpd:变压器的铁损包括两个方面。

一是磁滞损耗,当交流电流通过变压器时,通过变压器硅钢片的磁力线其方向和大小随之变化,使得硅钢片内部分子相互摩擦,放出热能,从而损耗了一部分电能,这便是磁滞损耗。

另一是涡流损耗,当变压器工作时。

铁芯中有磁力线穿过,在与磁力线垂直的平面上就会产生感应电流,由于此电流自成闭合回路形成环流,且成旋涡状,故称为涡流。

变压器主要技术参数详解（齐全）你想知道的，这里都有。

1.额定容量：指额定工作条件下变压器的额定输出能力（等于U×I，单位为kVA）；2.额定电压：空载、额定分接下，端电压的值（即一次、二次侧电压值）；3.空载损耗：空载条件下，变压器的损耗（也叫铁耗）；4.空载电流：空载条件下，一次侧线圈流过的电流值；5.短路损耗：一次侧通额定电流，二次短路时所产生的损耗（主要是线圈电阻产生的）；6.分接（抽头）的概念：为适合电网运行需要，一般的变压器高压侧都有抽头，这些抽头的电压值都是用额定电压的百分比表示的，即所谓的分接电压。

例如，高压10kV的变压器具有±5%的抽头，就是说该变压器可以运行在三个电压等级：10.5kV（+5%）、10kV （额定）、9.5kV（-5%）。

一般来说，有载调压变压器的抽头数（分接点）较多，如7分接点（±3×2.5%）和9分接点（±4×2%）等。

由于不能够完全保证分接开关的同步切换，所以有载调压变压器一般不能够并联运行。

7.有功负荷：电力系统中产生机器能或热能的负荷。

但是负载中纯阻性的负荷只消耗有功功率，如电热、电炉、照明等电力负荷完全是有功负荷。

而异步电动机、同步电动机的负载中既消耗有功功率，同时又消耗无功功率，其中作功产生机器能的部分属有功负荷。

有功负荷要由发电机有功功率来供应。

8.无功负荷：在电力负载中不作功的部分。

只在感性负载中才消耗无功功率。

如：变压器、电动机、空调、冰箱等。

所以在发电机输出有功功率的同时，还需要提供无功功率。

无功功率不能满足电网时，系统的电压将会下降，为了满足用户的需求，所以在变电所里要安装无功补偿器，来保持无功功率的平衡，这样才能维持电压水平。

9.事故备用：电力系统中备用容量的组成部分之一。

由于发电设备可能发生临时性或永久性的故障而影响供电，所以系统必须设置一定数量的事故备用电源，来确保电力设施的安全。

主要技术参数10kV级S9系列配电变压器注：根据用户要求变压器的高压分接范围可供±2×2.5%。

根据使用部门要求可提供低压为0.69kV的变压器，本表之外的规格和特殊主要技术参数10kV级S9系列配电变压器注：根据用户要求变压器的高压分接范围可供±2×2.5%。

根据使用部门要求可提供低压为0.69kV的变压器，本表之外的规格和特殊注：根据用户要求变压器的高压分接范围可供±2×2.5%。

2000kVA及以下为全密封型，本表之外的规格和特殊要求可联系洽谈。

10kV级SZ9系列电力变压器注：根据用户要求变压器的高压分接范围可供±2×2.5%。

2000kVA及以下为全密封型，本表之外的规格和特殊要求可联系洽谈。

变压器损耗计算公式全集详解点击次数：2889 发布时间：2010-12-14变压器损耗计算公式全集详解(1)有功损耗：ΔP=P0+KTβ2PK-------(1)(2)无功损耗：ΔQ=Q0+KTβ2QK-------(2)(3)综合功率损耗：ΔPZ=ΔP+KQΔQ----(3)Q0≈I0%SN，QK≈UK%SN式中：Q0——空载无功损耗(kvar)P0——空载损耗(kW)PK——额定负载损耗(kW)SN——变压器额定容量(kVA)I0%——变压器空载电流百分比。

UK%——短路电压百分比β——平均负载系数KT——负载波动损耗系数QK——额定负载漏磁功率(kvar)KQ——无功经济当量(kW/kvar)上式计算时各参数的选择条件：(1)取KT=1.05;(2)对城市电网和工业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量 KQ=0.1kW/kvar;(3)变压器平均负载系数，对于农用变压器可取β=20%;对于工业企业，实行三班制，可取β=75%，轻载运行时可取β=30%；(4)变压器运行小时数T=8760h，最大负载损耗小时数：t=5500h;变压器负载系数与节能降耗变压器负载系数与节能降耗随着电力能源的紧张，节能降耗越来越引起人们的关注，为了合理利用变配电设备，提高供电效率，应考虑如何减少电能损耗。

变压器的主要参数有哪些？分别代表什么含义
变压器的主要参数有电压比、频率特性、额定功率和效率等。

(一)电压比n变压器的电压比n与一次、二次绕组的匝数和电压之间的关系如下:n=V1/V2=N1/N2
式中N1为变压器一次(初级)绕组，N2为二次(次级)绕组，V1为一次绕组两端的电压，V2是二次绕组两端的电压。

升压变压器的电压比n小于1，降压变压器的电压比n大于1，隔离变压器的电压比等于1。

(二)额定功率P此参数一般用于电源变压器。

它是指电源变压器在规定的工作频率和电压下，能长期工作而不超过限定温度时的输出功率。

变压器的额定功率与铁心截面积、漆包线直径等有关。

变压器的铁心截面积大、漆包线直径粗，其输出功率也大。

(三)频率特性频率特性是指变压器有一定有工作频率范围，不同工作频率范围的变压器，一般不能互换使用。

因为变压器有其频率范围以外工作时，会出现工作时温度升高或不能正常工作等现象。

(四)效率效率是指在额定负载时，变压器输出功率与输入功率的比值。

该值与变压器的输出功率成正比，即变压器的输出功率越大，效率也越高;变压器的输出功率越小，效率也越低。

变压器的效率值一般在60%~100%之间。

变压器型号大全及参数一、变压器型号大全。

1. 按用途分类。

根据用途不同，变压器可以分为发电变压器、变电变压器、配电变压器等。

发电变压器用于发电厂将机组发出的电能升压送至输电系统；变电变压器用于将输电系统中的高压电能升降压至合适的电压级别；配电变压器用于将变电站送来的电能升降压至用户所需的电压级别。

2. 按结构分类。

根据结构不同，变压器可以分为油浸式变压器、干式变压器、混合式变压器等。

油浸式变压器内部充满绝缘油，具有良好的散热性能；干式变压器无需绝缘油，具有良好的环保性能；混合式变压器结合了油浸式和干式变压器的优点，逐渐得到应用。

3. 按相数分类。

根据相数不同，变压器可以分为单相变压器和三相变压器。

单相变压器适用于单相电路，常用于家庭和小型工业设备；三相变压器适用于三相电路，常用于大型工业设备和电力系统。

二、变压器参数。

1. 额定容量。

变压器的额定容量是指变压器能够持续运行的最大容量，通常以千伏安（kVA）为单位。

在选择变压器型号时，需要根据实际负载需求确定变压器的额定容量，以确保变压器能够正常运行。

2. 额定电压。

变压器的额定电压是指变压器设计时所确定的输入端和输出端的额定电压值。

在实际应用中，需要根据系统的电压等级和负载需求来确定变压器的额定电压，以保证系统的稳定运行。

3. 短路阻抗。

变压器的短路阻抗是指在额定容量和额定电压下，变压器的输入端和输出端之间的等效阻抗。

短路阻抗的大小直接影响着系统的短路电流大小和系统的稳定性，因此在选择变压器型号时需要考虑短路阻抗的大小。

4. 联结组别。

变压器的联结组别是指变压器的输入端和输出端的绕组连接方式。

根据不同的联结组别，变压器可以实现不同的电压变换方式，如Y-△联结、△-Y联结等，需要根据实际系统的接线方式来确定变压器的联结组别。

5. 效率。

变压器的效率是指变压器在额定容量和额定电压下的输出功率与输入功率的比值。

高效率的变压器可以减少能源损耗，降低系统运行成本，因此在选择变压器型号时需要考虑变压器的效率。
