悬挑外脚手架标准化做法

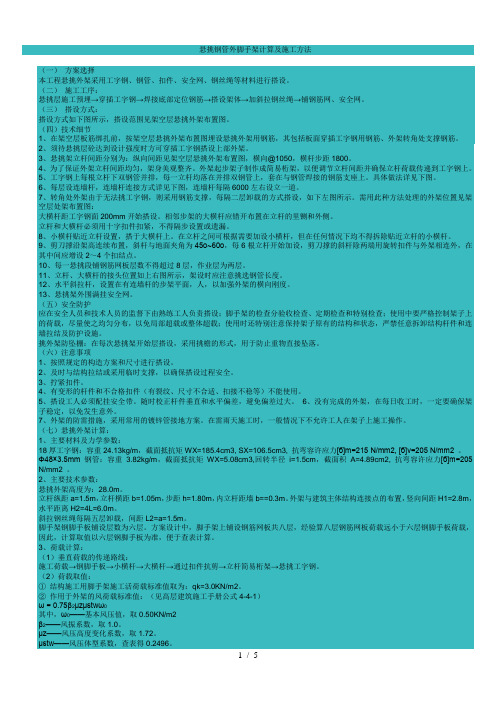

悬挑钢管外脚手架计算及施工方法（一）方案选择本工程悬挑外架采用工字钢、钢管、扣件、安全网、钢丝绳等材料进行搭设。

（二）施工工序：悬挑层施工预埋→穿插工字钢→焊接底部定位钢筋→搭设架体→加斜拉钢丝绳→铺钢筋网、安全网。

（三）搭设方式：搭设方式如下图所示，搭设范围见架空层悬挑外架布置图。

（四）技术细节1、在架空层板筋绑扎前，按架空层悬挑外架布置图埋设悬挑外架用钢筋，其包括板面穿插工字钢用钢筋、外架转角处支撑钢筋。

2、须待悬挑层砼达到设计强度时方可穿插工字钢搭设上部外架。

3、悬挑架立杆间距分别为：纵向间距见架空层悬挑外架布置图，横向@1050，横杆步距1800。

4、为了保证外架立杆间距均匀，架身美观整齐。

外架起步架子制作成简易桁架，以便调节立杆间距并确保立杆荷载传递到工字钢上。

5、工字钢上每根立杆下双钢管并排，每一立杆均落在并排双钢管上，套在与钢管焊接的钢筋支座上。

具体做法详见下图。

6、每层设连墙杆，连墙杆连接方式详见下图，连墙杆每隔6000左右设立一道。

7、转角处外架由于无法挑工字钢，则采用钢筋支撑，每隔二层卸载的方式搭设，如下左图所示。

需用此种方法处理的外架位置见架空层处架布置图：大横杆距工字钢面200mm开始搭设。

相邻步架的大横杆应错开布置在立杆的里铡和外侧。

立杆和大横杆必须用十字扣件扣紧，不得隔步设置或遗漏。

8、小横杆贴近立杆设置，搭于大横杆上。

在立杆之间可根据需要加设小横杆，但在任何情况下均不得拆除贴近立杆的小横杆。

9、剪刀撑沿架高连续布置，斜杆与地面夹角为45ο~60ο，每6根立杆开始加设，剪刀撑的斜杆除两端用旋转扣件与外架相连外，在其中间应增设2～4个扣结点。

10、每一悬挑段铺钢筋网板层数不得超过8层，作业层为两层。

11、立杆、大横杆的接头位置如上右图所示，架设时应注意挑选钢管长度。

12、水平斜拉杆，设置在有连墙杆的步架平面，人，以加强外架的横向刚度。

13、悬挑架外围满挂安全网。

（五）安全防护应在安全人员和技术人员的监督下由熟练工人负责搭设；脚手架的检查分验收检查、定期检查和特别检查；使用中要严格控制架子上的荷载，尽量使之均匀分布，以免局部超载或整体超载；使用时还特别注意保持架子原有的结构和状态，严禁任意拆卸结构杆件和连墙拉结及防护设施。

钢管悬挑外脚手架施工方案施工前准备：1.确定脚手架的使用范围和施工高度，合理设计悬挑长度和支撑点位置，确保整个施工过程的安全性和稳定性。

2.按照设计要求预制好所需的钢管、扣件、钢板等脚手架组件。

3.对施工区域进行彻底的清理，确保地面平整，没有杂物和障碍物。

具体施工步骤：1.搭设基础脚手架：根据设计要求，在地面上搭设一层基础脚手架，高度为悬挑高度的1/3、使用钢管和扣件进行固定和连接，保证基础脚手架的稳定。

2.完善支撑结构：在基础脚手架上设置支撑立柱，根据设计要求将支撑立柱与基础脚手架连接，以增加整个脚手架的稳定性。

3.安装悬挑结构：在支撑立柱上设置悬挑横梁，根据设计要求安装悬挑横梁，使用扣件进行固定。

4.安装悬挑架体：在悬挑横梁上设置悬挑架体，即用钢板搭建出人工作业或材料存放的平台。

通过扣件进行固定和连接。

5.安全防护措施：在外侧的悬挑架体上设置安全护栏，可以使用钢管和网格板等材料进行围护，以确保工作人员的人身安全。

6.检查和修整：搭设完成后，对整个悬挑外脚手架进行检查和修整，确保脚手架的稳定性和安全性。

7.施工期间的维护管理：在使用过程中，定期检查脚手架的稳定性和安全性，及时进行维护和修理，确保施工期间的安全。

安全措施：1.施工人员应按照有关安全规定穿戴好安全帽、防滑鞋、安全绳等个人防护装备。

2.在悬挑架体的周围设置明确的警示标志，提醒周围工作人员注意脚手架的存在。

3.在施工现场设置专人负责脚手架的安全管理和维护。

4.施工期间禁止在脚手架上运送超过规定重量的材料或设备。

5.定期检查悬挑外脚手架的安全状态，及时处理发现的安全隐患。

6.若在外墙施工过程中遇到恶劣天气，及时停工，确保工人和脚手架的安全。

总结：钢管悬挑外脚手架的施工方案应根据具体的工程需求进行设计和实施，保证施工过程的安全性和稳定性。

在施工前要对施工现场进行充分的准备和清理，将脚手架的组件预制好，并按照设计要求一步一步进行搭设和固定。

外墙悬挑脚手架施工方案
在外墙施工中，悬挑脚手架是一种非常常见且有效的施工工具，尤其适用于高层建筑外墙的施工。

本文将以使用18号工字钢和悬挑高度20米的情况为例，介绍外墙悬挑脚手架的施工方案。

一、材料准备
在设计外墙悬挑脚手架前，首先需要准备好18号工字钢材料，这种钢材质地坚固，能够支撑较大的荷载，适合用于悬挑脚手架的搭建。

此外，还需要准备好连接件、固定件、支撑件等辅助材料。

二、施工方案
悬挑脚手架的施工方案主要包括以下几个步骤：
1. 确定设计方案
首先，根据外墙的高度和结构特点，设计出合适的悬挑脚手架方案。

在悬挑高度为20米的情况下，需要确保脚手架的稳固性和安全性。

2. 搭建主体结构
根据设计方案，利用18号工字钢和连接件搭建起主体结构，确保脚手架能够稳固地悬挂在外墙上方。

3. 安装支撑件
在主体结构完成后，需要在下部安装支撑件，以确保整个脚手架的稳定性和承重能力。

4. 安全检查
在搭建完成后，需进行全面的安全检查，确保脚手架的每个连接点和结构部件均稳固可靠，不会存在安全隐患。

5. 使用和拆除
在脚手架搭建完成后，可以开始外墙的施工工作。

在使用过程中，需根据需要进行定期检查和维护，确保安全使用。

施工完成后，需按照规范程序拆除悬挑脚手架。

三、总结
外墙悬挑脚手架施工方案中，使用18号工字钢和悬挑高度20米的方案，需要充分考虑结构稳定性和安全性，确保施工效率和施工质量。

在实际施工过程中，应严格执行施工方案，确保人员安全和施工顺利进行。

外脚手架及外架防护棚搭设标准化做法落地式脚手架一、架体形象1、立杆、水平杆、栏杆、横向斜撑为黄色，剪刀撑为黑黄色相间（每段长度为400mm）。

2、小横杆每个主节点处设小横杆一道，小横杆外伸长度不小于100mm，不大于150mm，小横杆距主节点距离为120mm（不得大于150mm）。

3、安全立网安全网强度符合规范要求，且张挂平整，并保持整洁无破损。

4、安全警示带1)、沿外架四周，每隔3层或10m设置20cm高安全警示带（兼挡脚板），第一道设于第2层水平封闭层处。

2)、警示带安装于外架外立杆的内侧,采用18mm厚木胶合板。

警示带外立面采用油漆刷成黑黄相间的色条，色条宽150mm。

5、横向斜撑1)、一字型、开口型双排脚手架的两端必须设置横向斜撑，中间每隔6跨设置一道。

2)、高度在24m以下的封闭型双排脚手架可不设横向斜撑，高度在24m 以上，除拐角应设置外，中间每隔6跨设置一道。

二、架体基础1、位于土层上的架体基础采用垫木枋或垫10#槽钢，垫层厚度≮100mm。

2、位于结构楼板上的架体基础垫150×150的木胶合板（厚18mm)或者钢板(厚5mm)上焊接高100mm直径为55钢管。

三、架体搭设要求1、立杆1)、立杆纵向间距1.5m，横向间距0.8～1.0m，步距1.76m。

2)、立杆各接头必须采用对接扣件对接，对接立柱上的对接扣件应交错布置，相邻两个立柱接头不应设在同步同跨内，同步内隔一根立杆的两个相隔立柱接头在高度方向错开的距离不应小于600mm，各接头中心距主节点的距离不应大于步距的1/3即600mm。

2、水平杆1)、每一主节点处必须设置一根横向水平杆，采用直角扣件扣紧在立杆上，该杆的轴线偏离主节点的距离不应大于150mm。

2)、纵向水平杆设置在立杆的内侧并采用直角扣件与立杆扣紧。

纵向水平杆设于横向水平杆之上。

3、脚手板1)、脚手板采用竹跳板铺设,每2步一铺设。

2)、脚手板应铺设严密、牢固、平稳，脚手板两端用10～14#铅丝固定牢靠。

悬挑外脚手架搭设规范篇一:悬挑脚手架搭设规范标准悬挑脚手架搭设规范标准一、悬挑脚手架底座说明:1、悬挑脚手架搭设前(必须编制专项施工方案，方案必须包含最挑粱平面定位布置图。

2、悬挑脚手絮的悬挑粱必须选用不小于1 6号的工字钢。

楼层预埋Φ20U型环，不得使用螺纹钢，具体型号必须经过设计计算确定。

3、落于结构上的锚固段应是悬挑段的1.5倍(且必须采取两道锚固，每道悬挑粱均应加设斜拉钢丝绳，架体分段悬挑高度不大于20m。

4、脚手架底却应按规范要求沿纵横方向设置扫地杆，悬挑粱上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，井满铺模板进行防护。

5、脚手架底部立杆内侧应设200mm高踢脚板。

6、杆件搭设及防护同前述落地式外架。

说明:11、悬挑式脚手架必须编制专项施工方案，方案必须经企业技术负责人审批并签字盖章，架体高度20m及以上悬挑式脚手架工程须按《危险性较大的分部分项工程安全管理办法)(建质控【2009】87号)组织专家论证。

悬挑梁或悬挑架应积极采用型钢或定型桁架。

2、悬桃型钢或悬桃架通过预埋与建筑结构固定，预埋件不得使用螺纹钢，安装符合设计要求。

3、挑架立杆与悬桃型钢连接必须固定，防止滑移。

二、外架连墙件的设置三、剪刀撑和斜向支撑的设置说明:1、高度在24m以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。

中间各道剪刀撑之间的距离不大于 15m。

每道剪刀撑宽度不小于4跨，并不小于6m。

斜杆与地面的倾角宜在45-60度之间。

2、高度在24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。

3、一字型、开口型双排架两断口必须设置横向斜撑;24米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。

4、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，且不少于三个扣件紧固。

2四、水平防护(主体及装修施工阶段)说明:1、主体施工阶段，施工层、拆模层、脚手架第二层必须满铺脚手板，脚手板离建筑物结构的距离满足规范要求。

邹城市义和佳苑小高层悬挑式脚手架施工方案济宁市天成建筑安装工程有限公司2011年月日目录1、............................................................................................... 悬挑脚手架计算书191.1槽钢悬挑外架验算191.1.1搭设尺寸设计191.1.2荷载参数191.1.3横向水平杆验算191.1.4纵向水平杆验算211.1.5验算扣件的抗滑移承载力221.1.6立杆验算231.1.7连墙件计算251.1.8悬挑底座计算261.2验算结论27 8、............................................................................................... 悬挑脚手架计算书8.1.......................................................................................... 二至八层悬挑外架验算8.1.1 ............................................................................................... 搭设尺寸设计8.1.2 ....................................................................................................... 荷载取值8.1.3 ........................................................................................... 横向水平杆计算8.1.4 ..................................................................................... 纵向水平杆(大横杆)8.1.5 ....................................................................................................... 立杆计算8.1.6 ................................................................................................... 连墙杆计算8.2.................................................................................................. 槽钢悬挑外架验算8.2.1 ............................................................................................... 搭设尺寸设计8.2.2 ....................................................................................................... 荷载参数8.2.3 ........................................................................................... 横向水平杆验算8.2.4 ........................................................................................... 纵向水平杆验算8.2.5 ........................................................................... 验算扣件的抗滑移承载力8.2.6 ....................................................................................................... 立杆验算8.2.7 ................................................................................................... 连墙件计算8.2.8 ............................................................................................... 悬挑底座计算8.3.................................................................................................................. 验算结论工程概况本工程为邹城市义和佳苑小高层住宅楼。

悬挑外脚手架标准化做法悬挑外脚手架标准化做法悬挑外脚手架是建造施工中常用的工具，它的使用能够提高施工效率和安全性。

为了保证工程质量和施工安全，制定悬挑外脚手架标准化做法非常重要。

本文将详细介绍悬挑外脚手架的标准化做法，并提供相关附件和法律名词注释。

一、悬挑外脚手架的定义与分类1.1 定义：悬挑外脚手架是指依托于建造物外墙表面，悬挂在建造物外侧进行施工作业的一种脚手架。

它由主悬挑梁、副悬挑梁、承重梁、立杆、水平杆、斜杆等组成。

1.2 分类：悬挑外脚手架按照悬挑方式可分为平衡式悬挑外脚手架和非平衡式悬挑外脚手架；按照结构原理可分为悬挑板式脚手架、悬挑钢管脚手架。

二、悬挑外脚手架标准化施工流程2.1 脚手架搭设前准备工作2.1.1 确定悬挑外脚手架的类型、规格和工程需求；2.1.2 编制悬挑外脚手架搭设方案，并经专业人员审核；2.1.3 准备所需的材料、工具和设备。

2.2 脚手架搭设工作2.2.1 清理搭设区域，并标明安全警示标志；2.2.2 安装立杆、水平杆、斜杆等基本组件；2.2.3 安装主悬挑梁、副悬挑梁和承重梁；2.2.4 调整、固定和加固脚手架结构；2.2.5 安装踏板、安全网和其他辅助设施。

2.3 脚手架验收与监管2.3.1 进行脚手架的静载试验，确保承载能力符合设计要求；2.3.2 进行脚手架的安全保护装置检查，确保各项安全设施完好有效；2.3.3 对悬挑外脚手架进行定期巡查和维护；2.3.4 指定专人负责脚手架的日常管理和安全监管。

三、悬挑外脚手架施工安全注意事项3.1 施工前应对施工场地进行全面的安全检查和隐患排查；3.2 工人必须经过相关培训，熟悉脚手架的使用和安全操作规程；3.3 在悬挑外脚手架上进行作业时，必须穿戴好安全防护设备；3.4 遇到强风、大雨等恶劣天气时，应及时住手使用脚手架；3.5 禁止在脚手架上丢弃任何物品，保持脚手架清洁整齐。

四、本文所涉及附件罗列出本所涉及附件如下：1. 悬挑外脚手架搭设方案；2. 悬挑外脚手架的材料、工具和设备清单；3. 脚手架搭设前的安全检查表；4. 悬挑外脚手架定期巡查和维护记录表。

屋面女儿墙悬挑外脚手架施工方案屋面女儿墙悬挑外脚手架是一种常用的施工设备，用于进行高空建筑的施工和维修。

它可以提供安全稳定的工作平台，方便工人进行施工作业，同时也能保护工人的人身安全。

下面将对屋面女儿墙悬挑外脚手架的施工方案进行详细阐述。

一、前期准备工作1.施工前需进行现场勘测，确定施工区域的具体尺寸和布局，编制施工方案。

2.根据施工要求和现场具体情况，选择合适的脚手架材料和搭建方式，进行物资采购和备货。

3.对施工现场进行安全隐患排查和整改，确保施工安全。

二、悬挑外脚手架的搭建1.根据施工区域的尺寸和形状，计算出脚手架的搭设高度和长度，并制定搭建方案。

2.根据搭设方案，组织施工人员进行脚手架的搭建。

3.搭建脚手架时需确保脚手架的结构稳固、牢固，并采取合适的支撑和固定措施，确保脚手架的安全性。

4.脚手架的材料选择应符合国家标准，且材料的强度和承载能力应满足设计要求。

三、施工过程中的安全措施1.在施工过程中，必须配备专职安全员，负责监督施工现场的安全管理，并及时发现并处理潜在的安全隐患。

2.施工人员应配备个人防护用品，包括安全帽、安全带、安全绳等，并正确佩戴和使用。

3.施工现场应设立明显的安全警示标识，告知工人和其他人员施工区域的危险情况。

4.施工现场应设置安全围栏，防止无关人员进入施工区域，确保施工安全。

5.施工现场应保持干净整洁，及时清理施工现场上的材料和工具，防止材料掉落造成安全事故。

四、施工结束后的拆除1.施工结束后，应按照专业人员的指导和要求，进行脚手架的拆除工作。

2.拆除脚手架时应采取安全措施，保持施工现场的整洁并清理拆除产生的材料和垃圾。

总结：屋面女儿墙悬挑外脚手架的施工方案包括前期准备工作、悬挑外脚手架的搭建、施工过程中的安全措施和施工结束后的拆除。

在施工过程中，必须严格遵守相关安全操作规程和国家标准，确保施工人员的人身安全和施工质量。

只有做好详细的施工方案，并严格按照方案要求进行操作，才能保障悬挑外脚手架的施工质量和施工安全。

悬挑式双排外脚手架支设方法1、方案设计：1.1本外架为双排外挑架，一次挑出不超过5层，高度不超过18米，立杆采用单立管，采用的钢管类型为48×2.8（要求壁厚不应小于2.8）。

1.2 搭设尺寸为：立杆的纵距1.50米，立杆的横距0.80米，步距1.80米，内立杆距墙0.3米。

（为了架体的整体观感，立杆的纵距要结合所施工楼距进行详细确定：首先测量需搭设外架的总长度，然后进行均分，便于外架排杆。

但是所排的立杆纵距不得大于1.50米）1.3 连墙件采用2步2跨，竖向间距3.6米，水平间距3.0米。

连墙件设置采用架体与剪力墙的预埋钢管双扣件连接；或架体与框架柱用钢管双扣件进行连接。

要求水平连接，若不能水平连接，脚手架连接的一端向下斜。

其做法可参考下图所示：图1-1连墙件做法图1.4 本脚手架可做结构、装修及外围护脚手架，施工均布荷载取值为3.0kN/m2，同时施工2层，脚手板共铺设4层。

1.5 悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.20米，建筑物内锚固段长度1.80米。

其立杆必须设置在悬挑梁上。

每个悬挑梁外端宜设置钢丝绳与上一层建筑结构斜拉结。

悬挑水平钢梁的锚固采用三个工具式预埋环。

预埋环制作可采用如下两种方法：方法一：每个预埋环由两块240*100*10mm的Q235钢板、两根直径18的螺栓（螺栓一端套丝，丝扣长100mm，螺栓材质为HPB235或HPB300）及四个18号螺丝帽组成。

制作时将钢板钻两个Ф20的孔，孔的中心间距为160mm，将Ф16锚固螺栓无丝扣一端焊接与钢板上,要求螺栓与钢板塞焊。

方法二：每个预埋环由一块240*100*10mm的Q235钢板、一根直径18的螺栓（螺栓材质为HPB235或HPB300）及四个18号螺丝帽组成。

制作时，将螺栓弯制成U型环，U型环上口套丝，丝扣长100mm，底部平直段尺寸160mm，钢板钻两个Ф20的孔，孔的中心间距为160mm。

悬挑式外脚手架施工工法工法编号：WJGF008-2007完成单位：武汉建工第三建筑有限公司、武汉建工第二建筑有限公司主要完成人：傅志学张红涛邱北苓田安利彭腾飞1.前言随着城市建设的飞速发展，高层及超高层建筑物的不断增多，施工环境愈趋复杂，为了满足结构施工和外装饰施工的需要，悬挑式钢管扣件外脚手架因其适应性广、承载能力强、搭设与拆除方便等特点受到了广泛的应用。

本工法所述悬挑脚式外手架是指将全高的脚手架分成若干段，每段搭设高度不超过25m，利用型钢悬挑梁作脚手架基础分段多层悬挑，分段搭设的脚手架形式。

利用此方法可以适应搭设全高超过50m，周边环境复杂等常规落地式外脚手架无法满足的各种施工条件。

2.工法特点本工法在不改变外脚手架使用功能的前提下，具有以下特点：2.1将全高的脚手架分段搭设，不受常规落地式外脚手架搭设高度的限制，适应范围广，安全可靠。

2.2工作面位于建筑物的二楼及以上任意楼层，因此不受施工场地及周边环境的制约，可以节约施工场地，加快施工进度，有利于缩短工期。

2.3工字钢及其他配件属工具性质，可周转重复利用，节约成本。

3.适用范围悬挑式外脚手架适用于新建或改建的现浇钢筋混凝土结构工程，在以下三种施工条件时，其优点尤为突出：3.1建筑物0以下结构工程，基坑不能及时回填，而主体结构工程必须立即施工，否则将影响工期。

3.2高层建筑主体结构四周为裙房或其他建筑物，脚手架不能直接支承在上面。

3.3超高层建筑施工，脚手架搭设高度超过了落地式脚手架的容许搭设高度。

4.工艺原理悬挑式外脚手架是将需要搭设的整个脚手架分成若干段，利用悬挑支承结构作为脚手架的主要受力杆件和基础，上面搭设双排钢管扣件式脚手架，分段悬挑分段搭设。

反提钢丝绳锚固钢筋环工字钢脚手架立杆水平兜网安全网小横杆附墙件预埋钢管操作层拦腰杆图4-1 悬挑式外脚手架立面示意图目前常用的悬挑支承结构使用型钢作为悬挑梁挑出，一端搁置在建筑物上并与预埋在建筑物内的锚固钢筋固定，另一端挑出建筑物一定尺寸，其端头用钢丝绳斜拉，与上层建筑物固定，组成悬挑支承结构。
