电动机型号与轴承的关系

电机轴承的选用张琪【摘要】针对电机设计的需要,根据滚珠轴承特性、润滑、配合和安装方式,介绍了正确选择滚珠轴承的详细步骤.【期刊名称】《机械工程师》【年(卷),期】2012(000)003【总页数】3页(P142-144)【关键词】滚动轴承;游隙;润滑脂【作者】张琪【作者单位】雷勃电气(常州)有限公司徐州工程学院,江苏常州213000【正文语种】中文【中图分类】TH133.31 引言电机常用的轴承有四种类型：即滚动轴承、滑动轴承、关节轴承和含油轴承。

最常见的电机轴承是滚动轴承，即有滚动体的轴承。

对于滚动轴承的要求如下：机械强度大、滚动疲劳强度大、硬度高、耐磨耗性高、尺寸稳定性好。

轴承型号的选择、轴承游隙的选择、油脂的选择、轴承密封形式的选择等方面问题，是电机设计人员在设计过程中需要考虑的主要问题。

本文仅以电机最常用的滚动轴承为例，介绍电机对于滚动轴承的选择。

2 滚动轴承的类型按所能承受载荷的方向或公称接触角的不同可分为向心轴承和推力轴承。

向心轴承包括径向接触轴承和向心角接触轴承。

其中，径向接触轴承：公称接触角α＝0°，主要承受径向载荷，可承受较小的轴向载荷；向心角接触轴承：公称接触角α＝0°～45°，同时承受径向载荷和轴向载荷。

推力轴承包括推力角接触轴承和轴向接触轴承，其中，推力角接触轴承：公称接触角α＝45°～90°，主要承受轴向载荷，可承受较小的轴向载荷；轴向接触轴承：公称接触角α＝90°，只能承受轴向载荷。

按滚动体的种类可分为球轴承和滚子轴承，在外廓尺寸相同的条件下，滚子轴承比球轴承的承载能力和耐冲击能力都好，但球轴承摩擦小、高速性能好。

按工作时能否调心可分调心轴承和非调心轴承。

按安装轴承时内、外圈可否分别安装，分为可分离轴承和不可分离轴承。

按公差等级可分为0、6、5、4、2 级滚动轴承，其中2级精度最高，0 级为普通级。

另外还有用于圆锥滚子轴承的6x 公差等级。

电机轴承的代号构成及常用型号电机轴承也叫电动机轴承或者马达轴承，是专门应用于电动机或者马达上的一种专用轴承产品。

电机使用的轴承是一个支撑轴的零件，它可以引导轴的旋转，也可以承受轴上空转的部件，概念很宽泛。

电机常用的轴承有四种类型，即滚动轴承、滑动轴承、关节轴承和含油轴承。

最常见的电机轴承是滚动轴承，即有滚动体的轴承。

滑动轴承泛指没有滚动体的轴承，即作滑行运动的轴承。

电机轴承代号构成：1.前置代号—表示轴承的分部件。

2.基本代号—表示轴承的类型与尺寸等主要特征。

3.后理代号—表示轴承的精度与材料的特征。

电机轴承的工作原理电机滚动轴承利用光滑的金属滚动体以及润滑的内圈和外圈金属面来减小摩擦。

这些滚珠或滚柱“承载”着负载，支撑着电机主轴，使电机(转子)可以平稳旋转。

电机常用轴承型号Y2系列电机轴承轴伸端：6201-2E-C3、6202-2E-C3、6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319-C3、NU319、NU322风扇端：6201-2E-C3、6202-2E-C3、6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6309-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319-C3、6322-C3 YSJ系列压缩机专用电机轴承轴伸端：6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6309-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319、6319-C3、6322风扇端：6204-2E-C3、6205-2E-C3、6206-2E-C3、6308-2E-C3、6309-2E-C3、6311-C3、6312-C3、6313-C3、6314-C3、6317-C3、6319-C3、6322-C3电动机用轴承还有很多，常见搭配组合的有深沟球轴承与圆柱滚子轴承组合、角接触球轴承与圆柱滚子轴承的组合等。

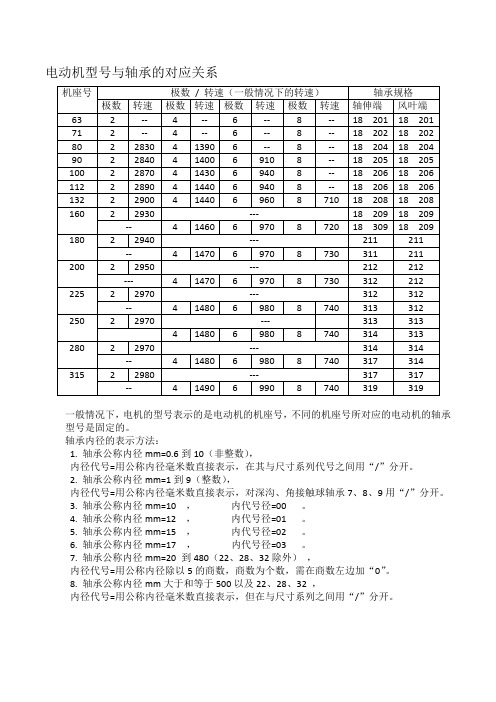

电动机型号与轴承的对应关系
一般情况下，电机的型号表示的是电动机的机座号，不同的机座号所对应的电动机的轴承型号是固定的。

轴承内径的表示方法：
1. 轴承公称内径mm=0.6到10（非整数），
内径代号=用公称内径毫米数直接表示，在其与尺寸系列代号之间用“/”分开。

2. 轴承公称内径mm=1到9（整数），
内径代号=用公称内径毫米数直接表示，对深沟、角接触球轴承7、8、9用“/”分开。

3. 轴承公称内径mm=10 ，内代号径=00 。

4. 轴承公称内径mm=12 ，内代号径=01 。

5. 轴承公称内径mm=15 ，内代号径=02 。

6. 轴承公称内径mm=17 ，内代号径=03 。

7. 轴承公称内径mm=20 到480（22、28、32除外），
内径代号=用公称内径除以5的商数，商数为个数，需在商数左边加“0”。

8. 轴承公称内径mm大于和等于500以及22、28、32 ，
内径代号=用公称内径毫米数直接表示，但在与尺寸系列之间用“/”分开。

普通电动机机座号与功率的对应关系。

实训一异步电机的拆装与检修一、三相异步电机的拆装对电机进行定期保养、维护和检修时，首先需要将其拆装。

要是拆装方法不当，就会造成局部部件损坏，引发新的故障。

因此，正确拆装电机是确保维修质量的前提。

在学习维修电机时，应优先学会正确的拆装技术。

〔一〕三相异步电机的拆卸1．拆卸前的预备(a)切断电源，拆开电机与电源连接线，并做好与电源线相对应的标记，以免恢复时搞错相序，并把电源线的线头做尽缘处理。

(b)备齐拆卸工具，特别是拉具、套筒等专用工具。

(c)熟悉被拆电机的结构特点及拆装要领。

(d)测量并记录联轴器或皮带轮与轴台间的距离。

(e)标记电源线在接线盒中的相序、电机的出轴方向及引出线在机座上的出口方向。

2．拆卸步骤借助图1-1-1所示，简述拆卸步骤：(a)卸皮带轮或联轴器,拆电机尾部风扇罩。

(b)卸下定位键或螺丝，并拆下风扇。

(c)旋下前后端盖紧固螺钉，并拆下前轴承外盖。

图1-1-1电机拆卸步骤(d)用木板垫在转轴前端，将转子连同后端盖一起用锤子从止口中敲出。

(e)抽出转子。

(f)将木方伸进定子铁心顶住前端盖，再用锤子敲击木方卸下前端盖，最后拆卸前后轴承及轴承内盖。

3．要紧部件的拆卸方法(a)皮带轮〔或联轴器〕的拆卸:先在皮带轮〔或联轴器〕的轴伸端〔联轴端〕做好尺寸标记，然后旋松皮带轮上的固定螺丝或敲往定位销，给皮带轮〔或联轴器〕的内孔和转轴结合处参加煤油，稍等渗透后，使锈蚀的局部松动，再用拉具将皮带轮〔或联轴器〕缓慢拉出，如图1-1-2所示。

假设拉不出，可用喷灯急火在皮带轮外侧轴套四面加热，加热时需用石棉或湿布把轴包好，并向轴上不断浇冷水，以免使其随同外套膨胀，碍事皮带轮的拉出。

注重：加热温度不能过高，时刻不能过长，以防变形。

(a)皮带轮的位置标法(b)用拉具拆卸皮带轮图1-1-2拆卸皮带轮(b)轴承的拆卸:轴承的拆卸可采取以下三种方法。

用拉具进行拆卸拆卸时拉具钩爪一定要抓牢轴承内圈，以免损坏轴承，如图1-1-3所示。

电动机转子平衡与轴承负荷均衡设计电动机是现代工业中不可或缺的重要设备，而电动机的转子平衡与轴承负荷均衡设计对于电动机的性能和寿命具有重要影响。

本文将探讨电动机转子平衡与轴承负荷均衡设计的主要原理和方法。

一、电动机转子平衡设计电动机的转子平衡是指在转子高速旋转时，使转子各部分质量同心并保持平衡状态的设计。

转子平衡的不良会导致电动机运行时引起振动和噪音，严重的情况下甚至会损坏轴承和其他机械部件，降低电机的工作效率和寿命。

1. 静平衡和动平衡电动机的转子平衡可以分为静平衡和动平衡两种类型。

静平衡是指转子在任何转动位置时都保持平衡状态。

在静平衡设计中，转子的质量中心必须在转轴上，并且转子与转轴的质量和转动惯量必须相等。

动平衡是指转子在高速旋转时的平衡状态。

在动平衡设计中，转子的质量中心必须与转轴在同一直线上，并且转子在转动过程中的离心力必须保持平衡。

2. 转子平衡的方法为了实现良好的转子平衡设计，常用的方法包括质量补偿和质量分离等。

质量补偿是通过增加或减少特定位置的质量来实现转子平衡。

在设计过程中，可以根据静平衡原理确定质量不平衡的位置，并在该位置上增加或减少适当的质量。

质量分离是将转子的质量集中在基本平衡轴上，以减少转子的不平衡。

因此，设计者可以根据转轴上的基本不平衡将质量集中在一个特定位置上。

3. 转子平衡的检测和调整转子平衡的检测可以通过动平衡机进行。

动平衡机能够测量转子的不平衡情况，并根据测量结果确定不平衡的位置和大小。

一旦转子的不平衡被检测出来，就需要对其进行调整。

调整转子可以通过加重或减重的方式来完成。

通常情况下，可以在转子的不平衡位置上加上或者减去适当的质量，以实现转子的平衡。

二、电动机轴承负荷均衡设计电动机轴承负荷均衡是指在电动机工作过程中，使轴承均衡承载转子的负荷，避免轴承过载和轴承寿命的降低。

轴承的负荷均衡设计对于电动机的稳定运行和长寿命具有重要作用。

1. 负荷均衡的原理在电动机工作过程中，轴承要承受转子的径向力和轴向力。

新大洲电动车的轴承型号【摘要】新大洲电动车的轴承型号对车辆性能和寿命有着重要影响。

轴承作为重要的车辆零件之一，承担着支撑和传递载荷的功能。

在选择轴承时，需要考虑车辆的使用范围、载荷情况等因素，并且一些特定型号的轴承适用于不同的工况。

常用的轴承型号有6205、6302等，用户可根据需求选择适合的轴承型号。

定期保养和更换轴承是保证车辆稳定运行和延长使用寿命的重要措施。

只有轴承运行正常，才能确保车辆的正常运行和安全性。

新大洲电动车用户需要认真选择合适的轴承型号，并定期进行轴承保养和更换，以保证车辆的稳定运行和延长使用寿命。

【关键词】新大洲电动车、轴承型号、重要性、选用标准、常用型号、更换方法、日常保养、性能、寿命、稳定运行、使用寿命、定期保养1. 引言1.1 新大洲电动车的轴承型号新大洲电动车的轴承型号在车辆的性能和寿命中起着至关重要的作用。

轴承作为电动车重要的零部件，承担着承载和传递车轮转动力的功能，直接影响到车辆的行驶稳定性和安全性。

选择合适的轴承型号对于新大洲电动车的正常运行至关重要。

在选用轴承型号时，首先需要考虑车辆的重量和功率，以确保轴承能够承受相应的负荷。

还需要考虑轴承的尺寸和材质，以保证其适配性和耐久性。

一般来说，新大洲电动车常用的轴承型号包括6202、6203、6301等。

为了保证车辆的正常运行，定期保养和更换轴承也十分重要。

一旦发现轴承出现异常噪音或摩擦，应及时进行更换，以避免对车辆其他部件的损坏。

定期润滑和清洁轴承也能有效延长其使用寿命，保证车辆的安全性和稳定性。

选择合适的轴承型号并定期保养和更换轴承，可以有效地延长新大洲电动车的使用寿命，保证车辆的稳定运行。

对于车主来说，了解和重视轴承型号的选择和保养显得尤为重要。

2. 正文2.1 新大洲电动车轴承的重要性新大洲电动车的轴承是车辆中至关重要的部件之一。

轴承作为汽车零部件中的核心部件，承担着支撑和转动的功能，直接关系到车辆的运行性能和安全性。

电动机配用轴承型号表（江苏锡安达）机座号 轴伸端 非轴伸端 2级 4级及以上2级4级及以上H63 6201-2RZ 2极电机加油量为轴承室容积1/2；4极以上电机2/3。

H71 6202-2RS H80 6204-2RZ H90 6205-2RZ H100 6206-2RZ H112 6306-2RZ H132 6308-2RE H160 6209-2RZ 6309-2RZ 6209-2RZ H180 6211/V2 6311/V2 6211/V2 H200 6212/V2 6312/V2 6212/V2 H225 6312/V2 6313/V2 6312/V2 H250 6313/V2 6314/V2 6313/V2 H280 6314/V2 6317/V2 6314/V2 H315 6317C3 NU319 6317C3 6319/V2 H3556218C3 NU320NU218C36320/V2NU218C3电动机配用轴承型号表机座号 轴伸端 非轴伸端 2级 4级及以上2级 4级及以上H80 M-180204Z1 M-204Z1 H90 M-180205Z1 M-205Z1 H100 M-180206Z1 M-206Z1 H112 M-180306Z1 M-306Z1 H132 M-180308Z1 M-308Z1 H160 M-309Z1 M-309Z1 H180 M-310Z1 M-310Z1 H200 M-312Z1 M-312Z1 H225 M-313Z1 M-313Z1 H250 M-314Z1 M-314Z1 H280 M-314Z1 317 M-314Z1 M-317Z1 H315 M-316Z1 319 M-316Z1 M-319Z1 H355 M-317Z1M-317Z1备注：M---检测标记 ZL---电机专用轴承Y系列（IP44）电动机轴承规格机座号极数轴承规格轴承尺寸（内径*外径*宽度）单位：mm 主轴伸端风扇端（自由端）80 2、4 180204Z1 180204Z1 20*47*14 90 2、4、6 180205Z1 180205Z1 25*52*15 100 2、4、6 180206Z1 180206Z1 30*62*16 112 2、4、6 180306Z1 180306Z1 30*72*19 132 2、4、6、8 180308Z1 180308Z1 40*90*25160 2 309Z1 309Z1 45*100*25 4、6、8 2309Z1 309Z1 45*100*25180 2 311Z1 311Z1 55*120*29 4、6、8 2311Z1 311Z1 55*120*29200 2 312Z1 312Z1 60*130*31 4、6、8 2312Z1 312Z1225 2 313Z1 313Z1 65*140*33 4、6、8 2313Z1 313Z1250 2 314Z1 314Z1 70*150*35 4、6、8 2314Z1 314Z1280 2 314Z1 314Z14、6、8 2317Z1 317Z1 85*180*41315 2 316Z1 316Z1 80*170*39 4、6、8、10 2319Z1 319Z1 95*200*45355 2 317Z1 317Z1 4、6、8、10 2322Z1 322Z1机座号轴承规格轴伸端非轴伸端2极4极以上2极4极以上H63 202Z1 or 6202-ZZ/C3 201Z1 or 6201-ZZ/C3 H71 203Z1 or 6203-ZZ/C3 202Z1 or 6202-ZZ/C3 H80 M-180204KZ1 or 6204-ZZ/C3 M-204Z1 or 6204-ZZ/C3 H90 M-180205KZ1 or 6205-ZZ/C3 M-205Z1 or 6205/C3 H100 M-180206KZ1 or 6206-ZZ/C3 M-206Z1 or 6206/C3 H112 M-180306KZ1 or 6306-ZZ/C3 M-306Z1 or 6306/C3 H132 M-180308KZ1 or 6308-ZZ/C3 M-308Z1 or 6308/C3 H160 M-309Z1 or 6309/C3 M-309Z1 or 6309/C3 H180 M-310Z1 or 6310/C3 M-310Z1 or 6310/C3 H200 M-312Z1 or 6312/C3 M-312Z1 or 6312/C3 H225 M-313Z1 or 6313/C3 M-313Z1 or 613/C3H250 M-314Z1 or 6314/C3 M-314Z1 or 6314/C3H280 M-314Z1 or6314/C3 M-317Z1 or6317/C3M-314Z1 or6314/C3M-317Z1 or6317/C3H315 3G316ZZ or6316/C3 M-2319Z1 orNU319/C33G316ZZ or6316/C3M-319Z1 orNU319/C3H355 H400 H450。

三相异步电机产品型号seek； pursue； go/search/hanker after； crave； court； woo； go/run afterY系列电动机的型号由四部分组成：第一部分汉语拼音字母Y表示异步电动机；第二部分数字表示机座中心高机座不带底脚时,与机座带底脚时相同；第三部分英文字母为机座长度代号S-短机座、M-中机座、L-长机座,字母后的数字为铁心长度代号；Y表示异步电动机80第二部分数字表示机座中心高毫米数机座不带底脚时,与机座带底脚时相同；M第三部分英文字母为机座长度代号S-短机座、M-中机座、L-长机座,字母后的数字为铁心长度代号；1-字母后的数字为铁心长度代号；－2第四部分横线后的数字为电动机的极数,这是一台4极电动机Y电机是单绕组星形接线Y2电机是双绕组星形接线Y2电机一般都是大功率电动机,中性点引出至出线端盒Y系列三相异步电机具有高效、节能、性能好、振动小、噪声低、寿命长、可靠性高、维护方便、起动转矩大等优点.安装尺寸和功率等级完全符合IEC标准.采用B级绝缘,外壳防护等级为IP44,冷却方式IC411.Y系列电动机应用于无特殊要求的机械设备、农业机械、食品机械、风机、水泵、机床、拌搅机、空气压缩机等.Y2系列三相异步电动机是专为欧洲市场设计的三相异步电动机、电机出线盒置于电机机壳顶部、整机结构紧凑、外形美观大方,安装尺寸符合IEC标准,具有高效、节能、起动转矩大,使用维护方便等特点.绝缘等级：F,防护等级：IP54或IP55电压：380V或415V,频率：50Hz或60Hz冷却方式：IC411Y3系列三相异步电动机具有结构新颖、造型美观、效率高、噪音低、可靠性高等特点,采用冷轧硅钢片为导磁材料,效率符合欧洲eff2标准,性能指标达到目前西门子公司同类产品的水平,已居国外同类产品的先进水平.是Y2系列电动机的更新换代产品.外壳防护等级为IP55.外型主要区别就是其接线盒有差异,其他外型无特殊地方.YBK2YBK煤矿井下隔爆型三相异步电动机ZMKJ005 产品名称：YBK2煤矿井下隔爆三相异步电动机,YBJ绞车用隔爆型三相异步电动机,YBS刮板输机用三相异步电动机,YBB矿用隔爆型三相异步电动机YBK2-132S1-2代表意义：YB：隔爆；K：煤矿用；2：第二次设计；132：机座中心高；S1：短机座,第一种铁心长度M-中,L-长；2：极数.YBK2系列电动机是YBK系列电动机的更新换代产品,为煤矿井下防爆电机.外壳为钢板焊接结构.按爆炸性气体环境用电气设备第2部分隔爆型“d”的规定,制成隔爆型,防爆标志为“Exdl”.适用于有甲烷或煤尘爆炸危险的煤矿井下设备.电动机绝缘等级为F级,工作电压为380V/660V或660V/1140V.YBK2电动机品种规格形成系列产品,电动机的额定功率为：、、11KW、15KW、、22KW、30KW、37KW、45KW、55KW、75KW、90KW、110KW、132KW、160KW、200KW等；中心高：H80--H355mm.三相YBK2电机、YBB电机、YB电机、YBJ电机、YBS电机、DSB电机、JS40减速机三相异步电动机的分类：1、按三相异步电动机的转子结构形式可分为鼠笼式电动机和绕线式电动机.2、按三相异步电动机的防护型式可分为开启式IP11三相异步电动机、防护式三相异步电动机IP22及IP23、封闭式三相异步电动机IP44、防爆式三相异步电动机.开启式IP11：价格便宜,散热条件最好,由于转子和绕组暴露在空气中,只能用于干燥、灰尘很少又无腐蚀性和爆炸性气体的环境.防护式IP22及IP23：通风散热条件也较好,可防止水滴、铁屑等外界杂物落入电动机内部,只适用于较干燥且灰尘不多又无腐蚀性和爆炸性气体的环境.封闭式IP44：适用于潮湿、多尘、易受风雨侵蚀,有腐蚀性气体等较恶劣的工作环境,应用最普遍.3、按三相异步电动机的通风冷却方式可分为自冷式三相异步电动机、自扇冷式三相异步电动机、他扇冷式三相异步电动机、管道通风式三相异步电动机.4、按三相异步电动机的安装结构形式可分为卧式三相异步电动机、立式三相异步电动机、带底脚三相异步电动机、带凸缘三相异步电动机.5、按三相异步电动机的绝缘等级可分为E级、B级、F级、H级三相异步电动机.6、按工作定额可分为连续三相异步电动机、断续三相异步电动机、间歇三相异步电动机.。
