邹城市义和佳苑小高层悬挑式脚手架施工方案济宁市天成建筑安装工程有限公司2011年月日目录1、工程概况................................................................................................1。
1 工程概况 (3)1.2 外脚手架重点和难点 (3)2、施工准备................................................................................................2.1 技术准备 (3)2.2 劳动力准备 (3)2。
3 材料准备 (4)2。
3.1 型钢 (4)2。
3。
2 钢管 (4)2.3.3 扣件 (5)2.3.4 安全网 (5)2。
3。
5 脚手板 (6)2。
4 方案选型 (6)3、外脚手架施工 (6)3。
1 外脚手架的搭设 (6)3。
1。
1 搭设方法 (7)3.1.2 注意事项 (8)3.1.3 细部做法 (9)4、质量要求.............................................................. 错误!未定义书签。
5、脚手架的验收和保养 (10)5.1 验收程序 (10)5。
2 验收内容 (10)5。
3 架体的保养 (11)6、外架的拆除 (11)7、安全与文明施工 (12)7.1 安全施工措施 (12)7。
2 安全使用措施 (12)7.3 安全管理措施 (12)8、悬挑脚手架计算书................................................................................8。
1二至八层悬挑外架验算...............................................................................................................8.1。
（建筑施工工艺标准）悬挑式外脚手架施工方案外脚手架施工方案工程名称：天旗·春阳丽景项目二期工程（地上部分）建设单位：吉林省天旗房地产开发有限公司设计单位：吉林东北亚国际工程技术集团有限公司监理单位：吉林省新都工程建设监理有限责任公司施工单位：吉林建工集团有限公司项目经理：项目工程师：编制人：编制日期：审批：目录一、编制依据二、工程概况三、材料及要求四、外脚手架构造五、脚手架的设计计算六、脚手架的搭设七、脚手架的拆除八、防电、避雷、防火及安全防护装置九、脚手架的验收与保护十、安全措施及要求十一、危险源识别与监控十二、悬挑式扣件钢管脚手架计算书外脚手架专项施工方案一、编制依据为了确保该项目在施工过程中的安全生产，结合本工程的建筑及结构特点，编制外架专项施工方案。
编制依据1、《建设工程安全生产管理条例》国务院2004年2月1日2、《建筑施工高处作业安全技术规范》（JGJ80-2011）3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）4、《建筑施工安全检查标准》（JGJ 59-2011）5、《钢结构设计规范》（GB50017—2011）6、《一般用途钢丝绳》（GB/T 20118-2006）7、《建筑施工手册》(第五版)(中国建筑工业出版社出版)。
8、本工程施工图纸9、本工程施工组织设计二、工程概况西至洋浦大街、南至规划二路、北至规划一路。
1#楼地上建筑总面积36320m2。
地上三十三层。
檐口高度97.1m。
室内外高差-0.3m。
±0.000=205.65m，为剪力墙结构。
抗震等级为二级，抗震烈度为7度。
8#楼地上建筑总面积25176.79m2。
地上三十三层。
檐口高度97.1m。
室内外高差-0.3m。
±0.000=204.15，为剪力墙结构。
抗震等级为二级，抗震烈度为7度。
9#楼地上建筑总面积35841.51m2。
地上三十三层。
檐口高度97.05m。
室内外高差-0.3m。
邹城市义和佳苑小高层悬挑式脚手架施工方案济宁市天成建筑安装工程有限公司2011年月日目录1、............................................................................................... 悬挑脚手架计算书191.1槽钢悬挑外架验算191.1.1搭设尺寸设计191.1.2荷载参数191.1.3横向水平杆验算191.1.4纵向水平杆验算211.1.5验算扣件的抗滑移承载力221.1.6立杆验算231.1.7连墙件计算251.1.8悬挑底座计算261.2验算结论27 8、............................................................................................... 悬挑脚手架计算书8.1.......................................................................................... 二至八层悬挑外架验算8.1.1 ............................................................................................... 搭设尺寸设计8.1.2 ....................................................................................................... 荷载取值8.1.3 ........................................................................................... 横向水平杆计算8.1.4 ..................................................................................... 纵向水平杆(大横杆)8.1.5 ....................................................................................................... 立杆计算8.1.6 ................................................................................................... 连墙杆计算8.2.................................................................................................. 槽钢悬挑外架验算8.2.1 ............................................................................................... 搭设尺寸设计8.2.2 ....................................................................................................... 荷载参数8.2.3 ........................................................................................... 横向水平杆验算8.2.4 ........................................................................................... 纵向水平杆验算8.2.5 ........................................................................... 验算扣件的抗滑移承载力8.2.6 ....................................................................................................... 立杆验算8.2.7 ................................................................................................... 连墙件计算8.2.8 ............................................................................................... 悬挑底座计算8.3.................................................................................................................. 验算结论工程概况本工程为邹城市义和佳苑小高层住宅楼。

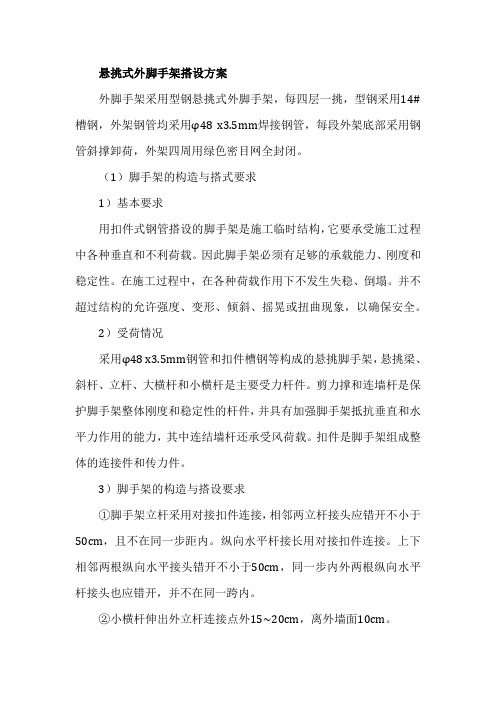

悬挑式外脚手架搭设方案外脚手架采用型钢悬挑式外脚手架，每四层一挑，型钢采用14#槽钢，外架钢管均采用φ48 x3.5mm焊接钢管，每段外架底部采用钢管斜撑卸荷，外架四周用绿色密目网全封闭。
（1）脚手架的构造与搭式要求1）基本要求用扣件式钢管搭设的脚手架是施工临时结构，它要承受施工过程中各种垂直和不利荷载。
因此脚手架必须有足够的承载能力、刚度和稳定性。
在施工过程中，在各种荷载作用下不发生失稳、倒塌。
并不超过结构的允许强度、变形、倾斜、摇晃或扭曲现象，以确保安全。
2）受荷情况采用φ48 x3.5mm钢管和扣件槽钢等构成的悬挑脚手架，悬挑梁、斜杆、立杆、大横杆和小横杆是主要受力杆件。
剪力撑和连墙杆是保护脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力，其中连结墙杆还承受风荷载。
扣件是脚手架组成整体的连接件和传力件。
3）脚手架的构造与搭设要求①脚手架立杆采用对接扣件连接，相邻两立杆接头应错开不小于50cm，且不在同一步距内。
纵向水平杆接长用对接扣件连接。
上下相邻两根纵向水平接头错开不小于50cm，同一步内外两根纵向水平杆接头也应错开，并不在同一跨内。
②小横杆伸出外立杆连接点外15~20cm，离外墙面10cm。
③脚手架纵向两端和转角处起，在脚手架外侧每隔9m（水平距离）左右用斜杆搭成剪刀撑，自下而上循序连接设置。
斜杆用长钢管和脚手架底部成45度至60度夹角。
斜杆用旋转扣件与立杆和横向水平杆扣牢。
④外立杆里侧设1.2m高防护栏和25cm高的挡脚板（可用两道水平钢管紧贴外立杆内侧用扣件扣牢）。
其内侧设1m高竹片笆，用18#铁丝捆绑两道水平钢管上，在沿街或居民密集区，外侧设置密目安全网围护。
⑤脚手架每隔4步，应在里面立杆与墙面之间设通长安全竹夹板，支承在两根钢管上，用18#铁丝同钢管捆紧，每块竹夹板绑点不小于4点。
⑥脚手架与主体结构必须采用刚性连接（钢管一端同立体结构预埋铁板电焊，另一端用扣件同立杆和牢），不允许采用一顶一拉的柔性连接，连接杆应于墙面垂直，连墙杆与梁中预埋件连接时，砼强度不宜低于15N/mm2才能使用。
悬挑式双排外脚手架支设方法1、方案设计：1.1本外架为双排外挑架，一次挑出不超过5层，高度不超过18米，立杆采用单立管，采用的钢管类型为48×2.8（要求壁厚不应小于2.8）。
1.2 搭设尺寸为：立杆的纵距1.50米，立杆的横距0.80米，步距1.80米，内立杆距墙0.3米。
（为了架体的整体观感，立杆的纵距要结合所施工楼距进行详细确定：首先测量需搭设外架的总长度，然后进行均分，便于外架排杆。
但是所排的立杆纵距不得大于1.50米）1.3 连墙件采用2步2跨，竖向间距3.6米，水平间距3.0米。
连墙件设置采用架体与剪力墙的预埋钢管双扣件连接；或架体与框架柱用钢管双扣件进行连接。
要求水平连接，若不能水平连接，脚手架连接的一端向下斜。
其做法可参考下图所示：图1-1连墙件做法图1.4 本脚手架可做结构、装修及外围护脚手架，施工均布荷载取值为3.0kN/m2，同时施工2层，脚手板共铺设4层。
1.5 悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.20米，建筑物内锚固段长度1.80米。
其立杆必须设置在悬挑梁上。
每个悬挑梁外端宜设置钢丝绳与上一层建筑结构斜拉结。
悬挑水平钢梁的锚固采用三个工具式预埋环。
预埋环制作可采用如下两种方法：方法一：每个预埋环由两块240*100*10mm的Q235钢板、两根直径18的螺栓（螺栓一端套丝，丝扣长100mm，螺栓材质为HPB235或HPB300）及四个18号螺丝帽组成。
制作时将钢板钻两个Ф20的孔，孔的中心间距为160mm，将Ф16锚固螺栓无丝扣一端焊接与钢板上,要求螺栓与钢板塞焊。
方法二：每个预埋环由一块240*100*10mm的Q235钢板、一根直径18的螺栓（螺栓材质为HPB235或HPB300）及四个18号螺丝帽组成。
制作时，将螺栓弯制成U型环，U型环上口套丝，丝扣长100mm，底部平直段尺寸160mm，钢板钻两个Ф20的孔，孔的中心间距为160mm。
悬挑式脚手架施工工法在高层建筑施工中，悬挑式脚手架因其节省材料的特点获得了较多的运用，但以往的悬挑式脚手架是采用钢管作为悬挑支承机构，稳定性较差，不能为建筑主体的结构施工提供安全可靠的操作平台，而采用型钢材料作为悬挑梁的悬挑式脚手架，具有较好的稳定性、安全性，能满足施工安全生产需要。
1、特点1.1 采用型钢制作的悬挑梁作为悬挑式脚手架承力构件，并辅以悬挑梁稳定件，确保该脚手架在施工中的安全。
1.2 便于悬挑式脚手架的安装与拆除。
2、适用范围本工法适用于普通工业与民用建筑的主体结构工程及外墙装饰工程施工的外脚手架搭设和使用。
3、工艺原理利用固定在主体结构梁板上的型钢制作的悬挑梁，并辅以悬挑梁斜拉钢丝绳稳定件作为钢管外架的承力构件，搭设钢管外架高度不超过24m，并按一定数量设置拉结点，以分段搭设满足脚手架高度的要求。
4、工艺流程及操作要点4.1 工艺流程及主要技术数据：4.1.1工艺流程悬挑式升降脚手架工艺流程见下图。
表4.1.2 悬挑式脚手架主要技术数据4.2 脚手架的架设：4.2.1 设置悬挑梁预埋件悬挑式脚手架搭设前须预先设置悬挑梁预埋件。
1）依据施工平面布置图确定脚手架立杆位置同时确定预埋位置。
2）预埋件采用φ16～φ18圆钢制作接。
3）每道悬挑梁的预埋件不得少于两道。
4）预埋件设置的间隔应保证悬挑梁的固端长度为悬伸长度的1.5倍，间隔以1.8m～2.1m为宜。
4.2.2 焊接悬挑梁设置悬挑梁作为脚手架搭设的基础1）依据施工平面布置图及预埋件位置放置悬挑梁。
放置悬挑梁时应保证悬挑梁的固端长度是悬伸长度的1.5倍。
2）在指定位置上将悬挑梁与预埋件进行焊接，焊接质量应满足设计要求。
3）如悬挑梁的位置与施工图指定位置偏离超过0.2m、悬挑梁有交叉重叠现象或悬挑梁固端长度留置不足，必须采取可靠措施进行解决。
4.2.3 设置悬挑梁稳固件在每个悬挑梁上应设置悬挑梁稳固件，稳固件一般选用钢丝绳，用花兰螺栓调紧，钢丝绳与花兰螺栓的选用应进行设计计算。
悬挑式外脚手架施工工法工法编号： WJGF008-2007完成单位：武汉建工第三建筑有限公司、武汉建工第二建筑有限公司主要完成人：傅志学张红涛邱北苓W安利彭腾飞随着城市建设的飞速发展，高层及超高层建筑物的不断增多，施工环境愈趋复杂，为了满足结构施工和外装饰施工的需要，悬挑式钢管扣件外脚手架因其适应性广、承载能力强、搭设与拆除方便等特点受到了广泛的应用。
本工法所述悬挑脚式外手架是指将全高的脚手架分成若干段，每段搭设离度不超过25m,利用型钢悬挑梁作脚手架基础分段多层悬挑，分段搭设的脚手架形式。
利用此方法可以适应搭设全高超过5om,周边环境复杂等常规落地式外脚手架无法满足的各种施工条件。
2•工法特点本工法在不改变外脚手架使用功能的前提下，具有以下特点:2.4将全高的脚手架分段搭设•不受常规落地式外脚手架搭设高度的限制，适应范I科广, 安全可靠。
2.2工作而位于建筑物的二楼及以上任意楼层，因此不受施工场地及周边环境的制约, 可以节约施工场地，加快施工进度，有利于缩短工期。
2・3工字钢及次他配件属工具性质，可周转重复利用，节约成本.3•适用范羽悬挑式外脚手架适用于新建或改建的现浇钢筋混凝土结构工程，在以下三种施工条件时，英优点尤为突出：3汽建筑物。
以下结构工程，基坑不能及时回填，而主体结构工程必须立即施工，否则将影响丁期。
3・2高层建筑主体结构四周为林房或其他建筑物，脚手架不能直接支承在上而。
3・3超高层建筑施工，脚手架搭设高度超过了落地式脚手架的容许搭设高度。
4•工艺原理悬挑式外脚手架是将需要搭设的整个脚手架分成若干段，利用悬挑支承结构作为脚手架的主要受力杆件和基础，上而搭设双排钢管扣件式脚手架，分段悬挑分段搭设。
反提钢丝绳锚固钢筋环工字钢脚乎架立杆水平兜网安全网小横杆附墙件预埋钢管操作层拦腰杆图4・1悬挑式外脚手架立面示意图目前常用的悬挑支承结构使用型钢作为悬挑梁挑出，一端搁置在建筑物上并勾预埋在建 筑物内的锚固钢筋固定，另一端挑出建筑物一定尺寸，其端头用钢线绳斜拉，与上层建筑物 固立，组成悬挑支承结构。
悬挑式外脚手架施工方案1. 引言悬挑式外脚手架是一种常用于高层建筑施工的辅助设备。
它能够提供施工人员安全、方便的工作平台，并且可以根据建筑物的形状和结构进行调整和移动。
本文将介绍悬挑式外脚手架施工方案，包括施工准备、悬挂和拆除等步骤。
2. 施工准备在开始施工之前，需要做好以下准备工作：2.1 网络搭设首先，在需要悬挑式外脚手架的部位进行网络的搭设。
这些网络将用来支撑脚手架的悬挑部分，并保证施工人员的安全。
2.2 材料和设备准备准备好所需的材料和设备，包括钢管、扣件、横梁、立杆、脚轮等。
2.3 施工计划制定根据实际情况制定详细的施工计划，包括施工时间、工作人员配备、具体施工步骤等。
3. 悬挂悬挂是悬挑式外脚手架的关键步骤，需要仔细操作。
3.1 定位首先，根据实际需要确定悬挂点的位置，并测量好悬挂高度和水平距离。
3.2 固定锚点在悬挂点上进行钻孔，并固定好锚点。
确保锚点稳固可靠。
3.3 搭设主体结构根据预定的施工计划，搭设起悬挑式外脚手架的主体结构，包括立杆、横梁和钢管等。
3.4 悬挂平台搭设在主体结构的基础上，安装工作平台，确保平台牢固稳定，能够承载施工人员和工具的重量。
4. 施工过程悬挑式外脚手架的施工过程包括以下几个步骤：4.1 安全检查施工前需要进行安全检查，确保脚手架结构和设备的安全可靠，以及工作平台的稳定性。
4.2 施工作业根据施工计划和要求，在悬挑式外脚手架上进行具体的施工作业，包括修建墙体、安装门窗等。
4.3 通风与照明为了保证施工人员的安全和工作质量，需考虑施工现场的通风和照明问题。
合理设置通风装置和照明设备，确保施工环境良好。
4.4 施工材料运输在施工过程中，需要运送各种材料和设备，如水泥、砂浆、砖块等。
在悬挑式外脚手架上设置合适的运输通道，保证材料运输的便捷和安全。
5. 拆除完成施工后，需要拆除悬挑式外脚手架。
5.1 拆除顺序按照逆序的顺序进行拆除，先拆除工作平台，再拆除主体结构。
悬挑外脚手架施工方案一、工程概况二、脚手架工程设计及搭设参数本工程二层以下采用全封闭双排外落地脚手架，二层以上采用全封闭悬挑双排外脚手架，计划在二层平面设工字钢悬挑并钢丝绳斜拉结构。
脚手架钢管选用*48X3.5；外挑槽钢采用"0,长度约为2・9米（阳台为2・9米加阳台宽度）；固定工字钢在楼而上用2巾14的螺纹钢筋。
立杆纵向间距为1・5米，内立杆距外墙o・35m,外立杆距外墙面为1・4米，大横杆间距为巧米，小横杆长度为巧米。
脚手架与建筑物的连墙拉结在两步三跨内采用拉筋和顶撐配合使用的刚性连接方式:拉筋用巾6・5钢筋,顶撐用d）48X3.5钢管，或者采用*48X3.5钢管固定在内立杆上，每个节点采用三个直角（旋转）扣件。
悬挑架高10X2.9米二29米,再上女儿墙1・3米及高出女儿墙1・2米，总计：29+1・3+1・2=3巧米,故按3巧米对悬挑架高度计算荷载及对水平悬挑梁进行强度、刚度、稳定性等验算。
三、悬挑架的荷载取值及简支梁设计3-1悬挑架荷载的取值与组合3-1.1计算基数:步距h二i・5m立杆纵距l a=i.5m 立杆横距lb=i.05m查《扣件式钢管脚手架安全技术规范》（JGJ30-2001）:钢管自重二0.0384 KN/m 挡脚板自重二0.0262 KN/m安全立网自重G3=O.OO34 KN/m2安全平网自重64=0.00487 KN/m2 外立杆至墙距Id二i・40m 主体施匸活荷载qi<二3KN/rrP内立杆至墙距lc二O・35m3.1.2脚手架结构自重（包括立杆、纵、横水平杆、剪刀撐、横向斜撐和扣件）；查《扣件式钢管脚手架安全技术规范》（JGJ3O-2OO1）附表A-1 得：架体每米高度一个立杆纵距的自重gki=o.i394KN/mN QK二H X gki 二3=5 X 0.1394 = 4・39馅KN3.1.3构配件自重（包插脚手板、防护栏杆、挡脚板、密目网等）⑴外立杆①竹串片板按一层考虑，单位荷重按o・35kN/m2计：NG2K-1 二1 X la X lb X O.35 X 103= 1X1.O5><1.5X O.35X103 = 551.25N②栏杆、挡脚板（挡脚板按一层考虑，栏杆每步架1根）Ng =lX|a X Gi+18 XG2XIO3二(1 X 1.5 X 0.0384+18 X 0.0262 ) X103 二529・2N③安全网(立网、平网)NG2K-3 二H X la X G3 X 103+4 X la X lb X G4 X 103二22.2 X 巧X 0.01 XIO3=191.33N④合计N GK二55仁25+529・2+191・33二1271・78 N(2)内立杆①竹串片板按一层考虑NG2K-1 =lXlaXlbX O.35 X 103+1 X la X Ic X 0.35 X 103=(1X 1.05 x 1.5 X 0.35+1 x 1.5 X 0.35 x 0-35 X103二735N②安全栏杆NG2K-2 = 18X 0.0262X 103二471-6 N③安全网(平网)NG?© 二 4 X|a X|b XG4X 103 二30.681 N④合计N GZK = 735+471-6+30.681= 1237.3 N3.1.4施工均布活荷载按主体施工阶段一层施工考虑:外立杆N QK外=1 x l a X l b X qk/2 = 1X 1.5 x 1.05 x 3/2=2.3625kN内立杆N QK内=lXlaX|b Xq k/2 + lXl a XlcXq k二 2.3625+0.3 X 1.5 X 0.35 X 3二3・9375kN3.1.5垂直荷载组合⑴外立杆Ni =1.2 X (N GIK +N G2K)+1・4 X N QK外=1.2 X (4.3911+1.27178)+1.4 X 2.3625=l0.l03kN⑵内立杆N2 =1.2 X (N QK +N GK)+1・4X N QK内=1.2 X (4.3911+1.2373)+14 X 3-9375=i2.27kN3・2简支梁设计本工程悬挑架采用钢丝绳张拉型钢悬臂式结构，水平悬挑型钢梁采用110钢，长2・9m (局部牛4m),二层楼面上分别在A点、B点预埋16的圆钢，A点为全封闭，B点为敞开口。
悬挑脚手架施工方案悬挑外脚手架施工悬挑外脚手架施工标准施工标准标准1 适用范围1 适用范围适用范围本施工标准适用于高度不大于100m的高层建筑或高耸建筑物上使用的悬挑式脚手架的设计、施工及验收。
2 主要应用标准和规范主要应用标准和规范2.1《扣件式钢管脚手架安全技术规范》（JGJ130-2011）2.2《建筑施工安全检查标准》 (JGJ59-2011) 2.3《钢结构工程施工规范》（GB50755-2012） 2.4《危险性较大的分部分项工程安全管理办法-建质[2009]87号》2.5 各工程施工图图纸3 需要了解相关的规范和标准需要了解相关的规范和标准3.1 基本3.1 基本构造要求基本构造要求规范中推荐以双轴对称截面钢梁做悬挑梁结构。
悬挑脚手架的搭设高度不超过20米。
悬挑梁截面高度不应小于160mm。
每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加保险措施，不参与悬挑钢梁受力计算。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。
悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不宜超过3米。
大悬挑另行专门设计及论证。
在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。
悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。
3.23. 2 型钢悬挑梁型钢悬挑梁宜采用高度不应小于160mm 双轴对称截面的型钢（工字钢）做悬挑梁结构。
悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于100mm 。
定位点可采用长0.2m，直径25-30mm 的钢筋或短管。
固定端长度大于悬挑端1.25倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。
（不允许有连梁）悬挑脚手架挑梁结构及其锚固悬挑脚手架挑梁结构及其锚固1——木楔楔紧悬挑钢梁穿墙构造悬挑钢梁穿墙构造悬挑钢梁楼面构造悬挑钢梁楼面构造挑梁结构及其锚固的验算内容：悬挑梁的强度；悬挑梁的挠度；当无有效支撑体系时悬挑梁的稳定；悬挑梁锚固段压点处U 型钢筋拉环或螺栓的强度；压点处楼板承受锚固负弯矩时的抗弯强度；悬挑梁前端支点下混凝土梁（板）的承载力。
