悬挑外脚手架标准化做法

外墙悬挑脚手架施工方案
在外墙施工中，悬挑脚手架是一种非常常见且有效的施工工具，尤其适用于高层建筑外墙的施工。

本文将以使用18号工字钢和悬挑高度20米的情况为例，介绍外墙悬挑脚手架的施工方案。

一、材料准备
在设计外墙悬挑脚手架前，首先需要准备好18号工字钢材料，这种钢材质地坚固，能够支撑较大的荷载，适合用于悬挑脚手架的搭建。

此外，还需要准备好连接件、固定件、支撑件等辅助材料。

二、施工方案
悬挑脚手架的施工方案主要包括以下几个步骤：
1. 确定设计方案
首先，根据外墙的高度和结构特点，设计出合适的悬挑脚手架方案。

在悬挑高度为20米的情况下，需要确保脚手架的稳固性和安全性。

2. 搭建主体结构
根据设计方案，利用18号工字钢和连接件搭建起主体结构，确保脚手架能够稳固地悬挂在外墙上方。

3. 安装支撑件
在主体结构完成后，需要在下部安装支撑件，以确保整个脚手架的稳定性和承重能力。

4. 安全检查
在搭建完成后，需进行全面的安全检查，确保脚手架的每个连接点和结构部件均稳固可靠，不会存在安全隐患。

5. 使用和拆除
在脚手架搭建完成后，可以开始外墙的施工工作。

在使用过程中，需根据需要进行定期检查和维护，确保安全使用。

施工完成后，需按照规范程序拆除悬挑脚手架。

三、总结
外墙悬挑脚手架施工方案中，使用18号工字钢和悬挑高度20米的方案，需要充分考虑结构稳定性和安全性，确保施工效率和施工质量。

在实际施工过程中，应严格执行施工方案，确保人员安全和施工顺利进行。

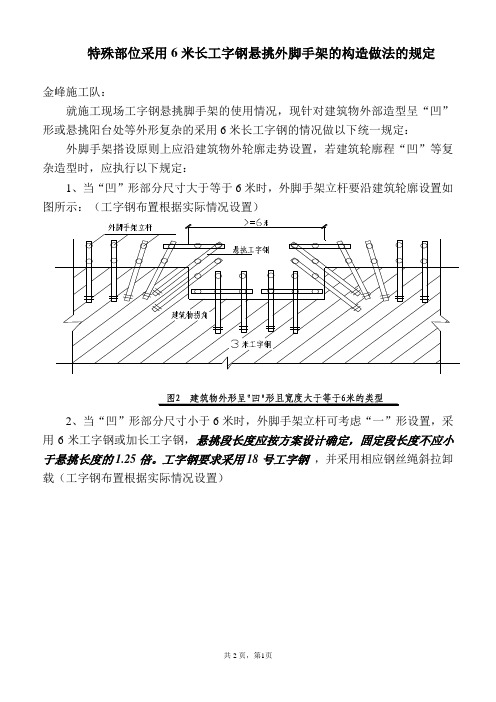

特殊部位采用6米长工字钢悬挑外脚手架的构造做法的规定
金峰施工队：
就施工现场工字钢悬挑脚手架的使用情况，现针对建筑物外部造型呈“凹”形或悬挑阳台处等外形复杂的采用6米长工字钢的情况做以下统一规定：外脚手架搭设原则上应沿建筑物外轮廓走势设置，若建筑轮廓程“凹”等复杂造型时，应执行以下规定：
1、当“凹”形部分尺寸大于等于6米时，外脚手架立杆要沿建筑轮廓设置如图所示：（工字钢布置根据实际情况设置）
2、当“凹”形部分尺寸小于6米时，外脚手架立杆可考虑“一”形设置，采用6米工字钢或加长工字钢，悬挑段长度应按方案设计确定，固定段长度不应小于悬挑长度的1.25倍。

工字钢要求采用18号工字钢，并采用相应钢丝绳斜拉卸载（工字钢布置根据实际情况设置）
3、阳台处外脚手架采用6米工字钢时，也应按照第2条中的规定选用工字钢及搭设方式，并确保悬挑构件不受力（以免对悬挑构件造成损坏）。

4、6米长工字钢悬挑外脚手架规定附图
恒茂城三期三区项目部
2016年9 月128日。

邹城市义和佳苑小高层悬挑式脚手架施工方案济宁市天成建筑安装工程有限公司2011年月日目录1、............................................................................................... 悬挑脚手架计算书191.1槽钢悬挑外架验算191.1.1搭设尺寸设计191.1.2荷载参数191.1.3横向水平杆验算191.1.4纵向水平杆验算211.1.5验算扣件的抗滑移承载力221.1.6立杆验算231.1.7连墙件计算251.1.8悬挑底座计算261.2验算结论27 8、............................................................................................... 悬挑脚手架计算书8.1.......................................................................................... 二至八层悬挑外架验算8.1.1 ............................................................................................... 搭设尺寸设计8.1.2 ....................................................................................................... 荷载取值8.1.3 ........................................................................................... 横向水平杆计算8.1.4 ..................................................................................... 纵向水平杆(大横杆)8.1.5 ....................................................................................................... 立杆计算8.1.6 ................................................................................................... 连墙杆计算8.2.................................................................................................. 槽钢悬挑外架验算8.2.1 ............................................................................................... 搭设尺寸设计8.2.2 ....................................................................................................... 荷载参数8.2.3 ........................................................................................... 横向水平杆验算8.2.4 ........................................................................................... 纵向水平杆验算8.2.5 ........................................................................... 验算扣件的抗滑移承载力8.2.6 ....................................................................................................... 立杆验算8.2.7 ................................................................................................... 连墙件计算8.2.8 ............................................................................................... 悬挑底座计算8.3.................................................................................................................. 验算结论工程概况本工程为邹城市义和佳苑小高层住宅楼。

悬挑外脚手架标准化做法悬挑外脚手架标准化做法悬挑外脚手架是建造施工中常用的工具，它的使用能够提高施工效率和安全性。

为了保证工程质量和施工安全，制定悬挑外脚手架标准化做法非常重要。

本文将详细介绍悬挑外脚手架的标准化做法，并提供相关附件和法律名词注释。

一、悬挑外脚手架的定义与分类1.1 定义：悬挑外脚手架是指依托于建造物外墙表面，悬挂在建造物外侧进行施工作业的一种脚手架。

它由主悬挑梁、副悬挑梁、承重梁、立杆、水平杆、斜杆等组成。

1.2 分类：悬挑外脚手架按照悬挑方式可分为平衡式悬挑外脚手架和非平衡式悬挑外脚手架；按照结构原理可分为悬挑板式脚手架、悬挑钢管脚手架。

二、悬挑外脚手架标准化施工流程2.1 脚手架搭设前准备工作2.1.1 确定悬挑外脚手架的类型、规格和工程需求；2.1.2 编制悬挑外脚手架搭设方案，并经专业人员审核；2.1.3 准备所需的材料、工具和设备。

2.2 脚手架搭设工作2.2.1 清理搭设区域，并标明安全警示标志；2.2.2 安装立杆、水平杆、斜杆等基本组件；2.2.3 安装主悬挑梁、副悬挑梁和承重梁；2.2.4 调整、固定和加固脚手架结构；2.2.5 安装踏板、安全网和其他辅助设施。

2.3 脚手架验收与监管2.3.1 进行脚手架的静载试验，确保承载能力符合设计要求；2.3.2 进行脚手架的安全保护装置检查，确保各项安全设施完好有效；2.3.3 对悬挑外脚手架进行定期巡查和维护；2.3.4 指定专人负责脚手架的日常管理和安全监管。

三、悬挑外脚手架施工安全注意事项3.1 施工前应对施工场地进行全面的安全检查和隐患排查；3.2 工人必须经过相关培训，熟悉脚手架的使用和安全操作规程；3.3 在悬挑外脚手架上进行作业时，必须穿戴好安全防护设备；3.4 遇到强风、大雨等恶劣天气时，应及时住手使用脚手架；3.5 禁止在脚手架上丢弃任何物品，保持脚手架清洁整齐。

四、本文所涉及附件罗列出本所涉及附件如下：1. 悬挑外脚手架搭设方案；2. 悬挑外脚手架的材料、工具和设备清单；3. 脚手架搭设前的安全检查表；4. 悬挑外脚手架定期巡查和维护记录表。

悬挑式双排外脚手架支设方法1、方案设计：1.1本外架为双排外挑架，一次挑出不超过5层，高度不超过18米，立杆采用单立管，采用的钢管类型为48×2.8（要求壁厚不应小于2.8）。

1.2 搭设尺寸为：立杆的纵距1.50米，立杆的横距0.80米，步距1.80米，内立杆距墙0.3米。

（为了架体的整体观感，立杆的纵距要结合所施工楼距进行详细确定：首先测量需搭设外架的总长度，然后进行均分，便于外架排杆。

但是所排的立杆纵距不得大于1.50米）1.3 连墙件采用2步2跨，竖向间距3.6米，水平间距3.0米。

连墙件设置采用架体与剪力墙的预埋钢管双扣件连接；或架体与框架柱用钢管双扣件进行连接。

要求水平连接，若不能水平连接，脚手架连接的一端向下斜。

其做法可参考下图所示：图1-1连墙件做法图1.4 本脚手架可做结构、装修及外围护脚手架，施工均布荷载取值为3.0kN/m2，同时施工2层，脚手板共铺设4层。

1.5 悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.20米，建筑物内锚固段长度1.80米。

其立杆必须设置在悬挑梁上。

每个悬挑梁外端宜设置钢丝绳与上一层建筑结构斜拉结。

悬挑水平钢梁的锚固采用三个工具式预埋环。

预埋环制作可采用如下两种方法：方法一：每个预埋环由两块240*100*10mm的Q235钢板、两根直径18的螺栓（螺栓一端套丝，丝扣长100mm，螺栓材质为HPB235或HPB300）及四个18号螺丝帽组成。

制作时将钢板钻两个Ф20的孔，孔的中心间距为160mm，将Ф16锚固螺栓无丝扣一端焊接与钢板上,要求螺栓与钢板塞焊。

方法二：每个预埋环由一块240*100*10mm的Q235钢板、一根直径18的螺栓（螺栓材质为HPB235或HPB300）及四个18号螺丝帽组成。

制作时，将螺栓弯制成U型环，U型环上口套丝，丝扣长100mm，底部平直段尺寸160mm，钢板钻两个Ф20的孔，孔的中心间距为160mm。

悬挑式外脚手架施工工法工法编号：WJGF008-2007完成单位：武汉建工第三建筑有限公司、武汉建工第二建筑有限公司主要完成人：傅志学张红涛邱北苓田安利彭腾飞1.前言随着城市建设的飞速发展，高层及超高层建筑物的不断增多，施工环境愈趋复杂，为了满足结构施工和外装饰施工的需要，悬挑式钢管扣件外脚手架因其适应性广、承载能力强、搭设与拆除方便等特点受到了广泛的应用。

本工法所述悬挑脚式外手架是指将全高的脚手架分成若干段，每段搭设高度不超过25m，利用型钢悬挑梁作脚手架基础分段多层悬挑，分段搭设的脚手架形式。

利用此方法可以适应搭设全高超过50m，周边环境复杂等常规落地式外脚手架无法满足的各种施工条件。

2.工法特点本工法在不改变外脚手架使用功能的前提下，具有以下特点：2.1将全高的脚手架分段搭设，不受常规落地式外脚手架搭设高度的限制，适应范围广，安全可靠。

2.2工作面位于建筑物的二楼及以上任意楼层，因此不受施工场地及周边环境的制约，可以节约施工场地，加快施工进度，有利于缩短工期。

2.3工字钢及其他配件属工具性质，可周转重复利用，节约成本。

3.适用范围悬挑式外脚手架适用于新建或改建的现浇钢筋混凝土结构工程，在以下三种施工条件时，其优点尤为突出：3.1建筑物0以下结构工程，基坑不能及时回填，而主体结构工程必须立即施工，否则将影响工期。

3.2高层建筑主体结构四周为裙房或其他建筑物，脚手架不能直接支承在上面。

3.3超高层建筑施工，脚手架搭设高度超过了落地式脚手架的容许搭设高度。

4.工艺原理悬挑式外脚手架是将需要搭设的整个脚手架分成若干段，利用悬挑支承结构作为脚手架的主要受力杆件和基础，上面搭设双排钢管扣件式脚手架，分段悬挑分段搭设。

反提钢丝绳锚固钢筋环工字钢脚手架立杆水平兜网安全网小横杆附墙件预埋钢管操作层拦腰杆图4-1 悬挑式外脚手架立面示意图目前常用的悬挑支承结构使用型钢作为悬挑梁挑出，一端搁置在建筑物上并与预埋在建筑物内的锚固钢筋固定，另一端挑出建筑物一定尺寸，其端头用钢丝绳斜拉，与上层建筑物固定，组成悬挑支承结构。

外墙悬挑脚手架专项施工方案一、项目背景外墙悬挑脚手架是建筑施工中常见的施工设备之一，广泛应用于高层建筑外墙装修和维护工程中。

本文旨在提供一份完善的外墙悬挑脚手架专项施工方案，以确保施工过程安全、高效、顺利进行。

二、施工前准备1.确认外墙悬挑脚手架的施工图纸，了解悬挑脚手架的搭设位置、悬挑长度、承重要求等关键参数。

2.对施工区域进行现场勘测，确保悬挑脚手架的搭设位置符合设计要求。

3.检查施工现场周边环境，清除可能影响悬挑脚手架安全的障碍物。

三、悬挑脚手架搭设1.按照施工图纸要求，组装悬挑脚手架的支撑杆、连接件等构件。

2.在悬挑脚手架搭设位置设置支撑点，确保支撑点牢固、水平。

3.将悬挑脚手架一端连接到支撑点，确保连接牢固、稳定。

4.根据设计要求搭设悬挑脚手架的主体结构，同时加固支撑点。

四、悬挑脚手架使用1.使用前对悬挑脚手架的所有部件进行检查，确保各部件完好并连接稳固。

2.使用过程中，悬挑脚手架上严禁超载，严禁作业人员越界作业。

3.定期对悬挑脚手架进行检查和维护，及时修复损坏部件。

五、施工安全防护1.所有参与悬挑脚手架搭设和使用的人员必须经过专业培训，持证上岗。

2.施工现场应设置明显的安全警示标识，划定作业区域。

3.悬挑脚手架上应设置防护栏杆、安全网等安全设施，确保作业人员安全。

六、施工结束及收尾工作1.施工结束后，对悬挑脚手架进行拆除，并进行维护保养。

2.清理施工现场，规范处理废弃物料，保持施工现场整洁。

3.汇总施工过程中的经验教训，完善外墙悬挑脚手架的使用规范。

结语外墙悬挑脚手架是建筑施工中不可或缺的重要设备，正确使用和操作悬挑脚手架对确保施工效率和施工安全具有重要意义。

通过本文提供的外墙悬挑脚手架专项施工方案，希望能够为相关施工人员提供参考，促进施工质量和安全水平的提升。

目录一、编制依据 (2)二、工程概况 (2)三、材料及要求 (2)四、悬挑外脚手架构造 (3)五、脚手架的搭设 (6)六、脚手架的拆除 (10)七、安全措施及要求 (11)八、脚手架的设计计算 (12)工字钢悬挑外脚手架专项施工方案一、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011，中国建筑工业出版社）《建筑施工高处作业安全技术规范》（JGJ 80—91）《建筑施工安全检查标准》（JGJ 59—2011)《钢结构设计规范》（GB50017—2002）二、工程概况本工程为贵州茅台酒扩建工程环山酒库工区，各栋酒库均为五层框架结构，建筑高度15.3m。

室外脚手架均采用扣件式钢管脚手架，钢管采用￠48*3.5mm，立杆纵距1.5m，横距1m，步距1.8 m；连墙件2步3跨设置；其中2#酒库A轴外脚手架需采用工字钢悬挑脚手架.三、材料及要求1、钢管钢管采用外径为48mm，壁厚3.5mm，其材质应采用国家现行标准的要求.弯曲变形，锈蚀钢管不得使用，脚手架钢管每根最大质量不应大于25kg，钢管上严禁打孔。

2、扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等，扣件在螺栓拧紧扭力矩达65N·m时不得发生破坏。

3、钢丝绳钢丝绳选用φ14钢丝绳，抗拉强度极限1400Mpa，断股、锈蚀严重的钢丝绳不得使用.4、脚手板脚手板采用竹串板脚手板.5、安全网外架所用安全网采用密目式安全网，安全网必须通过检验合格。

6、工字钢悬挑架体采用16#工字钢，工字钢必须符合国家标准。

四、悬挑外脚手架构造1、平面布置：立杆纵向间距1500mm，横向间距1000mm，内排立杆距离建筑物外墙外皮的距离为250mm。

立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和遗漏,且立杆的接头应相互错开不小于500mm长，其接头距离纵向水平杆的距离不大于步距的1/3.2、立面布置纵向水平杆步距1800mm，上下横杆的接长位置错开布置,错开距离不小于纵距的1/3。

扣件式三排钢管悬挑外脚手架施工方案一、施工准备工作1.1材料准备根据设计要求，准备好扣件式三排钢管悬挑外脚手架所需的主要材料，包括钢管、扣件、钢板、钢筋网等。

材料应具备合格证明并符合国家标准。

1.2施工人员组织一支专业的施工团队，包括施工队长、搭建工、拆除工、安全监督员等。

施工人员应具备相应的岗位技能和证书。

1.3施工图纸根据设计要求，准备好扣件式三排钢管悬挑外脚手架的施工图纸。

施工图纸应包含详细的图纸尺寸、结构连接方式、材料规格等内容。

1.4施工设备准备好所需的施工设备，如扣件式脚手架安装工具、电动工具、吊车等。

设备应经过检查，保证其工作状态良好。

二、施工步骤2.1建立基础在施工现场选定悬挑外脚手架的位置后，根据设计要求进行基础的布置和施工，确保基础稳固。

2.2安装主横杆将主横杆按照设计尺寸进行布置，确保间距均匀，并用扣件连接固定。

同时，加设强度丝筋或钢筋网，以增加横杆的强度。

2.3安装立杆和斜杆根据设计要求，按照间距将立杆和斜杆依次安装。

立杆与主横杆连接时，使用扣件进行固定。

斜杆与主横杆连接时，可以使用斜杆夹进行固定。

2.4安装扶手和脚手板扶手和脚手板的安装应符合设计要求，并用扣件连接固定。

脚手板的搭设应保持平整，并添加防滑措施。

2.5安全检查完成悬挑外脚手架的搭设后，进行全面的安全检查。

确保扣件的连接牢固，钢管无异常变形，脚手板平整牢固，并设置好安全警示标识。

2.6施工过程中的安全保护措施（1）悬挑外脚手架应设有合格的安全网和警示标识，以确保下方人员的安全。

（2）定期检查和维护脚手架，排除安全隐患。

（3）工人必须系好安全带，并配戴好安全帽，严禁从脚手架上倒水、扔东西、吸烟等危险行为。

（4）当悬挑外脚手架高度超过10米时，应设有水平安全索。

三、质量控制和安全管理3.1质量控制在施工过程中，应根据设计要求和施工图纸进行操作，严格控制钢管的规格和尺寸，确保施工质量。

3.2安全管理（1）设立施工安全管理机构，明确职责和权限。

施工现场外脚手架安全标准化方案一、一般规定1、为了预防外架坍塌，保障施工安全，所有外架在施工前，必须经公司和项目详细策划后，由项目技术部门编制安全专项方案，报项目技术负责人审核、项目经理审批然后报公司技术部门审核、公司总工程师审批，交总监理工程师审批后，（其中超过50米的双排落地式外架、挑架、爬架等危险性较大的架子在报公司总工程师审批后，由项目技术负责人组织专家论证，并按专家论证意见对方案进行完善后，再报公司总工程师审批，交总监理工程师审批，报建设行政主管部门备案后）方可按方案搭设。

2、用于架子搭设的材料构配件，如架管、扣件、安全网、脚手板、钢丝绳、型钢、用做吊环或锚环的圆钢、电动葫芦等必须送检合格方可投入使用。

计算时其参数以送检数据为准。

3、架子搭设前，项目必须组织对方案进行三级安全技术交底（其中一、二、三级交底分别由技术负责人、施工员和劳务负责人或班组长组织，）各级交底组织人员必须请专、兼职安全监督管理人员参加，交底完毕、交底双方和监交人均必须在交底单上签字，交底单由专职安全员保存。

4、架子搭设由施工员组织、专业架子工完成，专业架子工必须持建设行政主管部门颁发的有效特种作业证，方可从事架子作业。

5、各型架子基础施工完毕，中间每搭设三层（不大于10米）和架子搭设完毕，项目技术负责人必须组织，项目生产经理、（爬架公司技术负责人）施工员、专职安全员、作业班组长对架子进行验收。

验收合格方可进行下一道工序或投入使用。

二、脚手架外观形象1、立杆和横杆为黄色，防护栏杆和剪刀撑为红白色相间（每段长度为500mm）。

2、小横杆每个主节点处设小横杆一道，小横杆外伸长度不小于100mm，小横杆距主节点距离为120（不得大于150）。

3、安全立网安全网强度符合规范要求张挂平整，并保持整洁无破损。

5、安全警示带在每道水平封闭处设警示带一道，警示带高度为200连续设置，色带采用红白相间色，条宽200与水平成角为60度，材质为硬质板材。
