杠杆与滑轮作图题

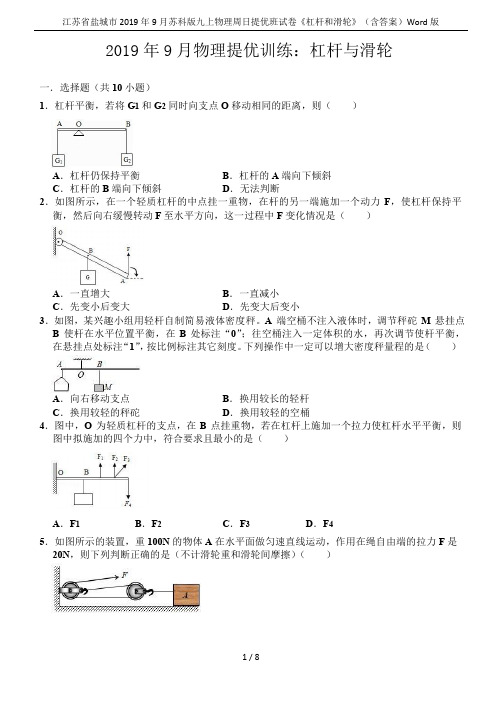

江苏省盐城市2019年9月苏科版九上物理周日提优班试卷《杠杆和滑轮》（含答案）Word版2019年9月物理提优训练：杠杆与滑轮一．选择题（共10 小题）1．杠杆平衡，若将G1 和G2 同时向支点O 移动相同的距离，则（）A．杠杆仍保持平衡B．杠杆的A 端向下倾斜C．杠杆的B 端向下倾斜D．无法判断2．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F 至水平方向，这一过程中F 变化情况是（）A．一直增大B．一直减小C．先变小后变大D．先变大后变小3．如图，某兴趣小组用轻杆自制简易液体密度秤。

A 端空桶不注入液体时，调节秤砣M 悬挂点B 使杆在水平位置平衡，在B 处标注“0”；往空桶注入一定体积的水，再次调节使杆平衡，在悬挂点处标注“1”，按比例标注其它刻度。

下列操作中一定可以增大密度秤量程的是（）A．向右移动支点B．换用较长的轻杆C．换用较轻的秤砣D．换用较轻的空桶4．图中，O 为轻质杠杆的支点，在B 点挂重物，若在杠杆上施加一个拉力使杠杆水平平衡，则图中拟施加的四个力中，符合要求且最小的是（）A．F1 B．F2 C．F3 D．F45．如图所示的装置，重100N 的物体A 在水平面做匀速直线运动，作用在绳自由端的拉力F 是20N，则下列判断正确的是（不计滑轮重和滑轮间摩擦）（）A．作用在物体A 上水平拉力是100N B．作用在物体A 上水平拉力是20NC．物体A 受到的滑动摩擦力是80N D．物体A 受到的滑动摩擦力是40N6．如图所示，用不同的机械匀速提升同一物体时，最费力的是（不计机械自重和摩擦）（）A．B．C．D．7．如图所示，物体A 重120N，在重力为GB 的物体B 的作用下在水平桌面上做匀速直线运动，A 与桌面之间的摩擦力为f。

如果在A 上加一个水平向左大小为180N 的拉力F（注：图中未画出），当物体B 匀速上升时（不计摩擦、绳重及滑轮重），则下列选项正确的是（）A．G B＝30N B．G B＝90N C．f＝90N D．f＝180N8．一块厚度、密度均匀的长方形地板砖放在水平地面上，装修师傅用一个竖直向上的力按如图甲、乙两种方式，使其一端抬离地面。

2023年中考物理二轮专题复习-杠杆与滑轮作图一、作图题1．图甲是一款机械鼠标，它的按键可看作简单的杠杆。

图乙是鼠标左按键的简易构造图，AO为按键，O为支点，B点下有一个复位弹簧。

请画出按下按键时A点的最小动力1F，及复位弹簧对按键的阻力2F。

2．如图所示，把图中的定滑轮与动滑轮组成滑轮组，请画出提起重物时最省力的绕线方法。

( )3．如图所示杠杆在水平位置平衡，在图中画出动力臂L1及阻力F2．4．请在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人力往下拉绳使重物升起．5．如图是使用手机和自拍杆进行自拍时的示意图，将自拍杆看作一个杠杆，O 为支点，请在图乙中画出F1的力臂l 1和阻力F2( )6．如图所示，要想使油桶底部C稍稍离开地面，请作出在A点要加的最小力F的示意图及其力臂L__7．手机自拍已成一种时尚．如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O 点是支点．请在图中画出：(1)施加在A点最小的动力F1；(2)力F2的力臂L2．_______8．如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2。

9．按要求作图如图，质量分布不均匀的长方形物体放在水平地面上，A点是它的重心，如果用力只使物体一端稍微离开地面，在物体上画出所施加最小力的示意图及其力臂．( )10．请在图中画出杠杆平衡时受到的阻力F2和最小的动力F1。

11．如图所示，一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在图示位置，请画出作用在A点的最小作用力及杠杆所受重力的示意图。

12．如图所示，小明正在借用一个平台做俯卧撑，此时可将他视为一个以脚尖为支点O的杠杆，他的重心在A点，请在图中画出支撑力F的力臂L。

13．如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力F及其力臂l的示意图。

( )14．按要求作图：杠杆在图示位置静止，请在图中画出物体所受重力及作用在力F的力臂。

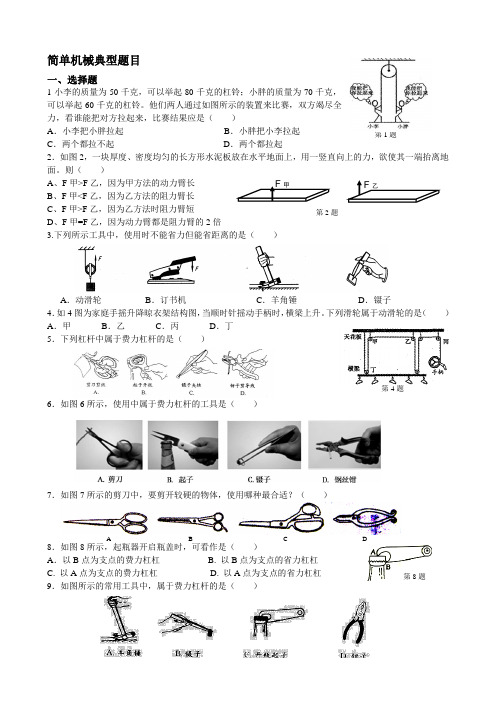

简单机械典型题目一、选择题1小李的质量为50千克，可以举起80千克的杠铃；小胖的质量为70千克，可以举起60千克的杠铃。

他们两人通过如图所示的装置来比赛，双方竭尽全力，看谁能把对方拉起来，比赛结果应是（）A．小李把小胖拉起B．小胖把小李拉起C．两个都拉不起D．两个都拉起2．如图2，一块厚度、密度均匀的长方形水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面。

则（）A、F甲>F乙，因为甲方法的动力臂长B 、F甲<F乙，因为乙方法的阻力臂长C、F甲>F乙，因为乙方法时阻力臂短D、F甲=F乙，因为动力臂都是阻力臂的2倍3.下列所示工具中，使用时不能省力但能省距离的是（）A．动滑轮B．订书机C．羊角锤D．镊子4．如4图为家庭手摇升降晾衣架结构图，当顺时针摇动手柄时，横梁上升。

下列滑轮属于动滑轮的是（）A．甲B．乙C．丙D．丁5．下列杠杆中属于费力杠杆的是（）6．如图6所示，使用中属于费力杠杆的工具是（）7．如图7所示的剪刀中，要剪开较硬的物体，使用哪种最合适？（）8．如图8所示，起瓶器开启瓶盖时，可看作是（）A．以B点为支点的费力杠杠 B. 以B点为支点的省力杠杠C. 以A点为支点的费力杠杠D. 以A点为支点的省力杠杠9．如图所示的常用工具中，属于费力杠杆的是（）F甲F乙第2题第4题A B C D第1题第8题10．工人们为了搬运一台笨重的机器，设计了如图所示的四种方案（机器下方的小圆表示并排放置的圆形钢管）。

其中最省力的方案是（）二、填空题1．在科学研究中，实验设计的严密性和操作的规范性都是确保获得正确结论的前提。

如图乙所示，在“研究杠杆平衡条件”的实验中，每个钩码重0.5N，弹簧测力计拉着杠杆并使之在水平位置平衡。

读数并计算后发现结果与平衡条件不符。

该实验操作的不规范之处是。

2．如图2所示，质量为60kg的人，站在质量为30kg的吊篮内，他至少用N的拉力拉住绳子，才能使自己和吊篮在空中保持静止。

杠杆专题复习杠杆作图题归类例析一、杠杆力臂的作法一找点，二画线（必要时反向延长或正向延长力的作用线），三作垂线段（力臂用虚线或实线表示），四标符号（标上直角符号和大括号，并标上力臂的字母）。

点拨：杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直例：如图所示，作出图中各杠杆的动力和阻力的力臂。

二、最大动力臂和最小动力的作法例1：为使杠杆OA保持静止，画出在A点所加最小力F1的示意图和阻力F2的力臂l2．例2：如图丙所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F2的力臂；并画出作用在螺丝刀柄上A点的最小动力F1的示意图三、根据力臂画力的作法例1：如下左图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止水平，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。

例2：如下右图所示，杠杆在力F1、F2作用下处于平衡状态，l1为F1的力臂。

请在图中作出力F1。

四、情境设置题作图例1：请你在图中画出使用剪刀时，杠杆AOB所受动力F1的示意图。

例2：小华在动物园参观时，看到了如上图所示的场景，为使小熊猫不致于与石头相撞而受伤害，请你在杠杆AOB上作出使杠杆AOB在图所示位置静止时的最小力F1的示意图，图中O 为旋转点。

练习题：1.如图所示是一个指甲刀的示意图，它由三个杠杆ＡＢＣ、ＯＢＤ和ＯＥＤ组成，用指甲刀剪指甲时，下面说法正确的是（）A．三个杠杆都是省力杠杆B．三个杠杆都是费力杠杆C．ＡＢＣ是省力杠杆，ＯＢＤ、ＯＥＤ是费力杠杆D．ＡＢＣ是费力杠杆，ＯＢＤ、ＯＥＤ是省力杠杆2.室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启。

根据室内垃圾桶的结构示意图可确定：（）A.桶中只有一个杠杆在起作用，且为省力杠杆B.桶中只有一个杠杆在起作用，且为费力杠杆C.桶中有两个杠杆在起作用，用都是省力杠杆D.桶中有两个杠杆在起作用，一个是省力杠杆，一个是费力杠杆3小明为了在取书时不把书架弄乱，设计了一个“方便书架”，每本书都加上一个“铁支架”(如图甲所示)。

杠杆典型例题—、杠杆1、定义：在⼒的作⽤下绕着固定点转动的硬棒叫杠杆。

①杠杆平衡是指：杠杆静⽌或匀速转动。

②实验前：应调节杠杆两端的螺母，使杠杆在⽔平位置平衡。

这样做的⽬的是:------------------------ ----------------- 结论：杠杆的平衡条件（或杠杆原理）是：------------------------ ----------------- 。

写成公式F l|l=F2|2也可写成：F l/ F2=l 2 /I 1解题指导：分析解决有关杠杆平衡条件问题，必须要画出杠杆⽰意图；弄清受⼒与⽅向和⼒臂⼤⼩；然后根据具体的情况具体分析，确定如何使⽤平衡条件解决有关问题。

（如：杠杆转动时施加的动⼒如何变化，沿什么⽅向施⼒最⼩等。

）解决杠杆平衡时动⼒最⼩问题：此类问题中阻⼒X阻⼒臂为⼀定值，要使动⼒最⼩，必须使动⼒臂最⼤，要使动⼒臂最⼤需要做到①在杠杆上找⼀点，使这点到⽀点的距离最远（⽀点到动⼒作⽤线的连线）；②动⼒⽅向应该是过该点且和该连线垂直的⽅向。

④当⼒的作⽤线通过⽀点时，⼒臂为零，该⼒不会破坏杠杆的平衡。

4、应⽤:名称结构特征特点应⽤举例省⼒杠杆 1 1 > I 2 省⼒、费距离撬棒、铡⼑、动滑轮、轮轴、⽺⾓锤、钢丝钳、⼿推车、花枝剪⼑费⼒杠杆I 1V I 2 费⼒、省距离缝纫机踏板、起重臂⼈的前臂、理发剪⼑、钓鱼杆等臂杠杆I 1= I 2 不省⼒不费⼒天平，定滑轮说明：应根据实际来选择杠杆，当需要较⼤的⼒才能解决问题时，应选择省⼒杠杆，当为了使⽤⽅便，省距离时，应选费⼒杠杆。

专题四：三类杠杆杠杆1、如图所⽰是安置在某收费站栏杆的⽰意图，当在A处施加⼀个动⼒时，可将栏杆拉起来，它是⼀根（）A.省⼒杠杆B ?费⼒杠杆C ?等臂杠杆D ?⽆法确定2、说明：①杠杆可直可曲，形状任意。

②有些情况下，可将杠杆实际转⼀下，来帮助确定⽀点。

如：鱼杆、铁锹。

-组成杠杆⽰意图。

文案大全一．作图题（共40小题）1．如图用羊角锤撬铁钉时的示意图，请画出作用在A 点的最小动力F 1。

2．在图中画出在A 点施加最小力F 的示意图和动力臂L 。

3．在图中画出使轻质杠杆保持平衡的最小的力F 的示意图（要保留作图痕迹）。

4．如图是静止在水平地面上的拉杆旅行箱的示意图，O 是轮子的转轴，O′是箱体的重心。

以O 为支点，画出力F 的力臂和箱体所受重力的示意图。

5．（1）如图是一个简易压水泵。

整个手柄是一个弯曲的杠杆。

图1中箭头表示此时活塞的运动方向。

请在图上标出支点O ，画出作用在手柄上的最小动力F 1，并作出它的力臂L 1。

（2）画出图2中人通过池塘中的水面看到对岸树木顶端的光路图，并大致画出此时对应的折射光线。

6．作出下列各图的力臂7．如图所示，标出图中滑轮支点O ，并画出动力臂L 1和阻力臂L 2。

8．找出该动滑轮的支点、画出动力臂和阻力臂。

9．物体M在杠杆AOB作用下如图位置静止，试在A点作出使杠杆在如图位置平衡时的最小力。

10．如图所示，在杠杆AB 上挂了一个重为G 的物体，为使杠杆在图中的位置静止。

请画出重力G的示意图、杠杆受到最小的动力F和F的力臂L。

11．如图丙所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小动力F1的示意图及重物对杆拉力F2的力臂l。

12．画出水壶受到的重力和在A点掀起壶盖的最小的力F；13．如图是汽车液压刹车装置的一部分，该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1的力臂L1和阻力F2示意图。

14．画出图中作用在A 点的最小力的方向。

15．如图所示，是一种常见的夹子，使用时O为支点，A为动力作用点，F2为弹性钢圈对夹子的阻力，请在答卷纸上画出作用在A点的最小动力F1，并作出阻力臂l2。

16．如图所示的杠杆，请画出动力F1的力臂L1和阻力F2的力臂L2。

力，杠杆，滑轮作图一、作图题（共20题；共100分）1.21．（2015•滨州）一束光线从空气中斜射入玻璃砖（如图）．请在图中画出进入玻璃的折射光线．如图，在图中画出被投出去的篮球受到重力的示意图．2.（2017•吉林）请在图中画出苹果受到重力的示意图．3.2015•黔西南州）如图所示，一正方体物块在光滑斜面上下滑，作出物块的受力示意图．4.22.（2015•丹东）如图所示，一个足球静止在水平地面上，请画出它受力的示意图5.27.（2015•怀化）如图所示，一个小球静止于水平地面上，请你在图中画出小球受到的重力和支持力的示意图6.如图所示，用网袋把足球挂在竖直墙壁上，画出球受到墙壁支持力F的示意图。

7.（2015•乌鲁木齐）请在图中画出细线对小球的拉力F．8.24.（2015•常州）小明乘坐电梯从五楼到一楼，当电梯匀速下降时，请在图中画出小明受到所有力的示意图9.22．（2015•张家界）如图所示，在某些喷泉景观中，石球能在喷泉上方滚动，请在简图中画出石球受到的重力示意图10.（2015•黔南州）如图是一种活塞式抽水机示意图，请在图中画出手柄所受动力F1的力臂及阻力F2．11.16.（2015•日照）如图所示，轻质杠杆可绕O点在竖直面内旋转，画出使杠杆保持平衡的最小力F1的示意图和对应的力臂L112.（2015•攀枝花）如图所示，一小车水平向右匀速运动，在车厢顶部用细绳竖直悬挂一个小球，小球与竖直车厢壁刚好接触．作出小车向右匀速运动时小球受力的示意图．13.画出图所示拉力F的力臂L。

14.17.（2015•河南）图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A端施加动力F1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F2及动力臂L115.13.（2015•宜宾）如图所示，质量均匀分布的直木棒一端支在地面上，O为支点．请画出木棒所受重力G的示意图；请画出使木棒在图示位置静止时作用在端点P的最小作用力F的示意图及其力臂L16.（2015•毕节市）请在图中用笔画线，画出用滑轮组提升重物最省力的绕法．17.（2015•钦州）如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法．18.14．（2015•黄冈）随着人民生活水平的提高，小汽车逐步走进千家万户，如图所示，某家用小汽车静止在水平地面上，请在图中作出后轮受力的示意图19.（2015•眉山）如图所示，在A处或B处的虚框内添加一个滑轮，利用三个滑轮组成滑轮组，要求使用时最省力．添加滑轮并完成滑轮组绕法．20.（2017•贵州）如图所示，是一只在空中飞行的足球（不计空气阻力）画出它所受力的示意图．答案解析部分一、作图题1.【答案】解：（1）（2）【解析】【解答】解：（1）第一次折射：先过入射点O垂直玻璃砖上表面作出法线，再在玻璃砖内部法线的另一侧作出折射光线，注意折射角小于入射角；第二次折射：先过O′点垂直玻璃砖下表面作出法线，再在玻璃砖的下侧空气中作出折射光线，注意折射角大于入射角，折射光线与玻璃砖上表面的入射光线平行，如图所示：（2）篮球受重力的作用点在其重心O上，方向是竖直向下的，表示符号为G，如图所示：【分析】（1）光线通过玻璃砖在两个表面发生两次折射：第一次从空气斜射进入玻璃砖，折射光线向法线偏折，折射角小于入射角；第二次从玻璃砖斜射进入空气，折射光线远离法线偏折，折射角大于入射角．（2）用一条带箭头的线段表示力的大小和方向即是力的示意图，重力的方向是竖直向下的，作用点在其重心上，重力的表示符号为G．2.【答案】解：如图所示：【解析】【解答】解：苹果所受的重力竖直向下，从重力的作用点（即苹果的重心）作竖直向下的有向线段，并标上重力的符号G，即为苹果所受重力的示意图，【分析】苹果所受的重力竖直向下，从重力的作用点，沿重力的方向作有向线段，即可作出重力的示意图．3.【答案】解：物体在斜面上受到的重力方向竖直向下，作用点（重心）在其几何中心上；斜面对物体的支持力方向垂直斜面向上，作用点也在物体的几何中心上，与重力画出共点力．如图所示：【解析】【解答】首先对物体的受力情况进行分析，可知，它受到重力、斜面对它的支持力，因为斜面是光滑的，不受摩擦力的作用，再再按照力的示意图的画法法将这两个力表示出来．【分析】在画力的示意图时，若需要画出物体受到的多个力的示意图时，要将这几个力画成共点力．判断此种状态下的物体受力情况，关键是要看是不是有摩擦力，如果说斜面光滑，一般认为是没有摩擦力的．4.【答案】解：【解析】【解答】解：足球静止在水平地面上，只受重力和支持力的作用；然后过重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力．因为这两个力是一对平衡力，所以作图时两条线段长度要相等．如图所示：【分析】足球静止在水平地面上，所以受到重力G和地面对它的支持力F支的作用，这两个力是一对平衡力，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心．【解析】【解答】解：重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等，如图：【分析】小球静止，则受平衡力，这两个力是竖直向下的重力G和竖直向上的支持力F，大小相等，方向相反，且作用在同一直线上，作用点在物体的重心6.【答案】【解】如下图【解析】【解答】首先要找出球受墙壁的支撑的支撑点，支撑点就是接触点，紧接着由于受力平衡，球受到重力和绳子的拉力，绳子拉力由于分解成向上的力和向右的力，向上的力和重力平衡了，剩下向右的力只能是和墙壁的支持力平衡，故支持力向左。

一、杠杆作图1、如图所示，一杠杆在力F1的作用下处于静止状态，请画出它的力臂L1。

2、杠杆在我国古代就有了许多巧妙的应用，护城河上安装的吊桥(如图）就是一个杠杆，它的支点是C 点，画出绳对吊桥的拉力及拉力的力臂。

3、如图，画出人对杠杆作用力F的力臂L和物体A所受重力G的示意图。

4、如图所示，请画出动力的力臂L。

5、如图所示的组合机械，请在图中画出杠杆OA的动力臂L和所挂重物G的重力示意图．6、请作出图中：①物体A所受重力G的示意图；②力F的力臂L。

7、杠杆OA可绕O点转动，受力情况如图所示。

请作出力F的力臂L。

8、曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在图所示位置保持静止，请在图乙中画出：①拉力F的力臂和拉力F的示意图；②所挂物体受到重力的示意图。

9、在图中，O是杠杆的支点，请在图中画出能使杠杆平衡的最小的力F1的示意图及其力臂L1。

10、如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在动力F1作用下杠杆静止在水平位置，l为动力F1的力臂，请在图中作出动力F1和阻力F2的示意图。

11、如图所示杠杆OA处于静止状态，L2是力F2的力臂．请在图中画出力F1的力臂L1和力F2的示意图．12、如图所示，轻质杠杆AOB处于静止状态，作出作用在A点的最小力F和力臂l。

二、滑轮作图1、按要求连接滑轮组2、画出右图中最省力的绳子的绕线方法3、小红借助滑轮组提升重物，请画出最省力的绕线方法。

4、图中的定滑轮和动轮绕制滑组，要能够改变力的方向。

5、如图，站在地面上的人通过滑轮组提升物体，请画出滑轮组的绕线。

6、如图所示，某人站在A处通过一根绳和两个滑轮匀速提起物体B，所用的拉力F=100N，物体B重300N，（不计滑轮重、绳重及摩擦力），画出滑轮组的绕线。

7、建筑工地上，工人师傅将如图丙所示的滑轮装配成最省力的滑轮组，利用它站在地面上向下拉绳提升重物，请在图中画出滑轮组的绕线。

9、根据题中所给出的滑轮组，请在图中画出省力的绕法（要求所给的滑轮都利用）。
