中速磨煤机的工作原理及应用

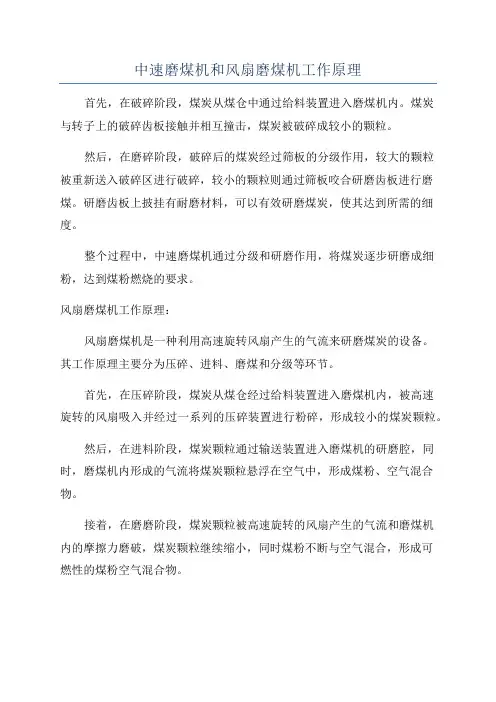

中速磨煤机和风扇磨煤机工作原理首先，在破碎阶段，煤炭从煤仓中通过给料装置进入磨煤机内。

煤炭与转子上的破碎齿板接触并相互撞击，煤炭被破碎成较小的颗粒。

然后，在磨碎阶段，破碎后的煤炭经过筛板的分级作用，较大的颗粒被重新送入破碎区进行破碎，较小的颗粒则通过筛板咬合研磨齿板进行磨煤。

研磨齿板上披挂有耐磨材料，可以有效研磨煤炭，使其达到所需的细度。

整个过程中，中速磨煤机通过分级和研磨作用，将煤炭逐步研磨成细粉，达到煤粉燃烧的要求。

风扇磨煤机工作原理：风扇磨煤机是一种利用高速旋转风扇产生的气流来研磨煤炭的设备。

其工作原理主要分为压碎、进料、磨煤和分级等环节。

首先，在压碎阶段，煤炭从煤仓经过给料装置进入磨煤机内，被高速旋转的风扇吸入并经过一系列的压碎装置进行粉碎，形成较小的煤炭颗粒。

然后，在进料阶段，煤炭颗粒通过输送装置进入磨煤机的研磨腔，同时，磨煤机内形成的气流将煤炭颗粒悬浮在空气中，形成煤粉、空气混合物。

接着，在磨磨阶段，煤炭颗粒被高速旋转的风扇产生的气流和磨煤机内的摩擦力磨破，煤炭颗粒继续缩小，同时煤粉不断与空气混合，形成可燃性的煤粉空气混合物。

最后，在分级阶段，煤粉空气混合物经过分级器（通常是旋流器）的作用，根据粒径大小进行分级，较细的煤粉被收集，较粗的煤粉被重新送入磨煤机内进行磨磨，以达到所需的粒度要求。

整个过程中，风扇磨煤机利用高速旋转的风扇产生的气流和摩擦力对煤炭进行磨破，形成可燃性的煤粉空气混合物，用于煤粉燃烧等工业用途。

总结起来，中速磨煤机通过破砕和磨磨两个阶段将煤炭逐步研磨成细粉，而风扇磨煤机则利用高速旋转的风扇产生的气流和摩擦力对煤炭进行磨破。

两种磨煤机都是常用的煤炭磨煤设备，各有其适用的场景和优势。

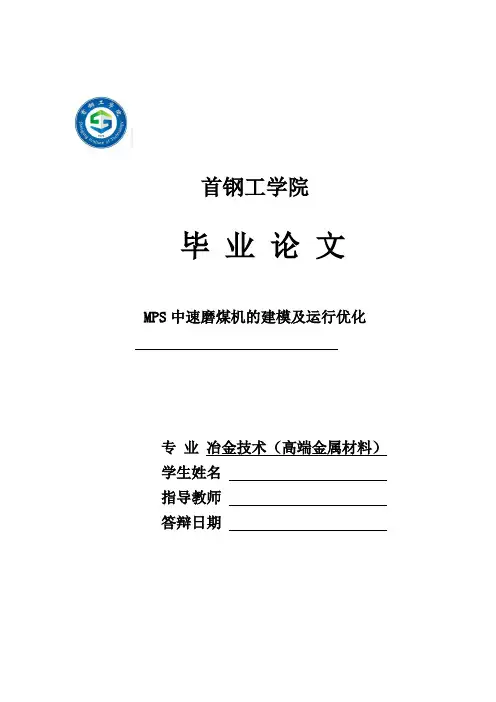

首钢工学院毕业论文MPS中速磨煤机的建模及运行优化专业冶金技术（高端金属材料）学生姓名指导教师答辩日期摘要磨煤机是将煤块破碎并磨成煤粉的机械，它是煤粉炉的重要辅助设备。

MPS中速磨煤机是指工作转速为50～300r/min的磨煤机，适用于磨制烟煤和贫煤等中等硬度的物料的粉末化磨粉作业。

MPS中速磨煤机主要应用于电站火力发电、建材水泥生产线、冶金炼铁高炉喷粉、化工煤化工、煤油化等制粉系统。

随着科学技术的发展，MPS中速磨煤机将有更广泛的应用。

我国从20世纪末先后从发达国家引进了各种系列的中速磨，并且积极的研究国外的先进机器，在引进消化吸收的基础上，经过几十年的努力，我国生产出自己的中速磨煤机，并各项指标符合国际标准，生产水平得到很大提高。

近年来我国中速磨煤机的可用系数，运行系数逐年提高。

本文主要简述了MPS中速磨磨煤机的发展和使用情况，以及其简单的运行优化。

【关键词】中速磨; 运行优化；保养维修目录摘要 (1)目录 (2)第一章绪论 (4)1 中速磨的种类及发展背景介绍 (4)1.2.中速磨煤机的引进 (4)1.3 国产磨煤机的设计 (4)第二章 MPS中速磨煤机的介绍 (5)2.1 MPS中速磨煤机的应用及应用系统的特点 (5)2.2 MPS中速磨的结构、工作原理及特点 (8)2.2.1 MPS中速磨的机构示意图 (8)2.2.2 MPS中速磨的工作原理 (8)2.2.3 MPS中速磨的结构特点 (10)第三章中速磨煤机的运行优化 (11)3.1 磨煤机的设备优化与改进 (11)3.2 润滑油系统改进 (12)3.3 密封风优化 (13)3.4 磨煤机挡环改进 (13)第四章MPS中速磨煤机的保养维修 (13)4.1磨煤机的保养 (13)4.2磨煤机的维修 (14)总结 (15)参考文献 (16)附录1 (16)附录2 (24)致谢 (25)第一章绪论1 中速磨的种类及发展背景介绍1.1中速磨的种类：目前国内采用的中速磨煤机文章来自于：煤磨有以下四种：辊－盘式文章来自于：盘式过滤机中速磨文章来自于：中速磨煤机，又称平盘磨；辊－碗式中速磨文章来自于：中速磨煤机，又称碗式磨或RP型磨；球－环式中速磨文章来自于：中速磨煤机，又称中速球磨或E型磨；辊一环式中速磨文章来自于：中速磨煤机，又称MPS磨。

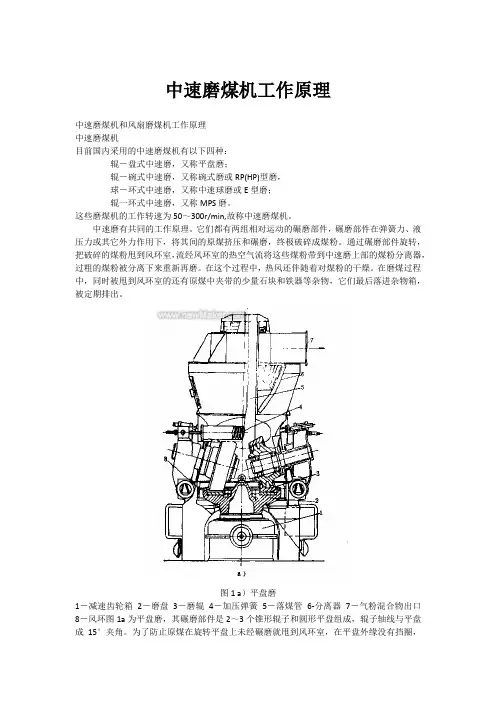

中速磨煤机工作原理中速磨煤机和风扇磨煤机工作原理中速磨煤机目前国内采用的中速磨煤机有以下四种：辊－盘式中速磨，又称平盘磨；辊－碗式中速磨，又称碗式磨或RP(HP)型磨，球－环式中速磨，又称中速球磨或E型磨；辊一环式中速磨，又称MPS磨。

这些磨煤机的工作转速为50～300r/min,故称中速磨煤机。

中速磨有共同的工作原理。

它们都有两组相对运动的碾磨部件，碾磨部件在弹簧力、液压力或其它外力作用下，将其间的原煤挤压和碾磨，终极破碎成煤粉。

通过碾磨部件旋转，把破碎的煤粉甩到风环室，流经风环室的热空气流将这些煤粉带到中速磨上部的煤粉分离器，过粗的煤粉被分离下来重新再磨。

在这个过程中，热风还伴随着对煤粉的干燥。

在磨煤过程中，同时被甩到风环室的还有原煤中夹带的少量石块和铁器等杂物，它们最后落进杂物箱，被定期排出。

图1 a）平盘磨1－减速齿轮箱2－磨盘3－磨辊4－加压弹簧5－落煤管6-分离器7－气粉混合物出口8－风环图1a为平盘磨，其碾磨部件是2～3个锥形辊子和圆形平盘组成，辊子轴线与平盘成15°夹角。

为了防止原煤在旋转平盘上未经碾磨就甩到风环室，在平盘外缘没有挡圈，挡圈还使平盘上保持适当煤层厚度，以进步碾磨效果。

图1b）碗式磨1－减速箱2－浅沿磨碗3－风环4－加压缸5－气粉混合物出口6－原煤进口8－分离器9－磨辊10－热风进口11－杂物刮板12－杂物排放管图1b为碗式磨，其碾磨部件是辊筒和碗形磨盘。

早期制造碗式磨的钢碗较深，随着出力的进步，现在多采用浅碗形或斜盘形钢碗。

图1 c）中速球磨1－导块2－压紧环3－上磨环4－钢球5－下磨环6－轭架7－石子煤箱8－活门9－压紧弹簧10－热风进口11－煤粉出口12－原煤进口图1c为中速球磨。

此磨煤机好似一个大型的无保持架的推力轴承。

约十个钢球夹在上、下磨环之间，它们上下配合的剖面图形如同字母“E”，故又称E型磨。

钢球在磨环带动下回转的同时，也不断改变自身的旋转轴线而转动。

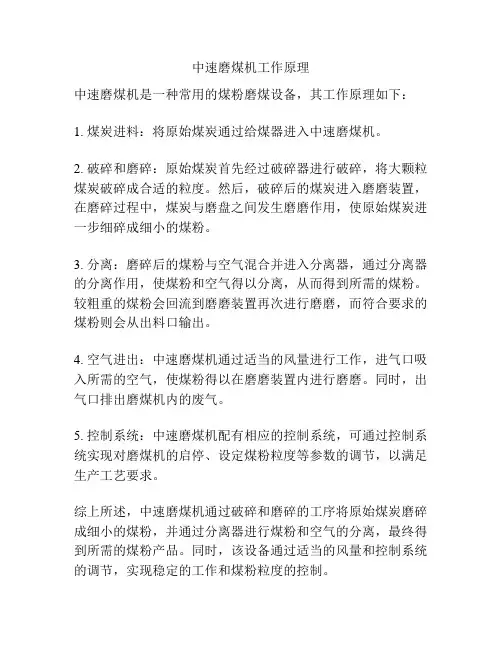

中速磨煤机工作原理

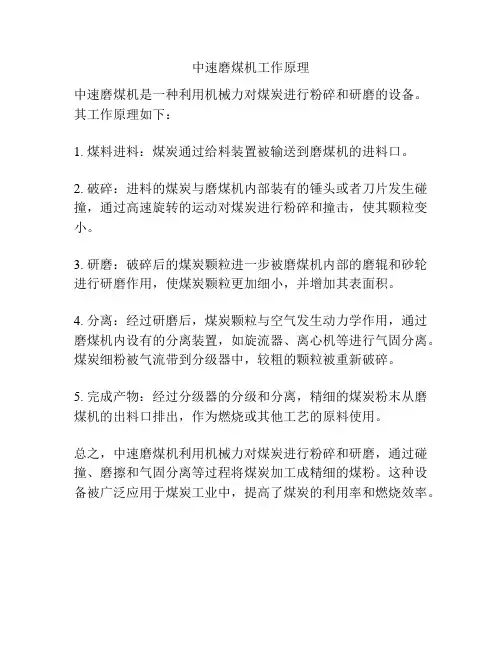

中速磨煤机是一种利用机械力对煤炭进行粉碎和研磨的设备。

其工作原理如下：
1. 煤料进料：煤炭通过给料装置被输送到磨煤机的进料口。

2. 破碎：进料的煤炭与磨煤机内部装有的锤头或者刀片发生碰撞，通过高速旋转的运动对煤炭进行粉碎和撞击，使其颗粒变小。

3. 研磨：破碎后的煤炭颗粒进一步被磨煤机内部的磨辊和砂轮进行研磨作用，使煤炭颗粒更加细小，并增加其表面积。

4. 分离：经过研磨后，煤炭颗粒与空气发生动力学作用，通过磨煤机内设有的分离装置，如旋流器、离心机等进行气固分离。

煤炭细粉被气流带到分级器中，较粗的颗粒被重新破碎。

5. 完成产物：经过分级器的分级和分离，精细的煤炭粉末从磨煤机的出料口排出，作为燃烧或其他工艺的原料使用。

总之，中速磨煤机利用机械力对煤炭进行粉碎和研磨，通过碰撞、磨擦和气固分离等过程将煤炭加工成精细的煤粉。

这种设备被广泛应用于煤炭工业中，提高了煤炭的利用率和燃烧效率。

MPS中速磨煤机的结构和工作原理激冷气压缩机煤气化装置的激冷气压缩机K1301主要是将干洗和湿洗后的粗合成气调成200 ℃左右的稍微过热的激冷气，经K1301提压后注入到反应器顶部，将反应器顶部流出的合成气冷却到大约900 ℃，使气体中夹带的灰渣液滴固化并且冷却，从而形成非黏性的飞灰，避免气化炉膜式壁以及合成气冷却器结垢激冷气一部分来自干洗，含有微量飞灰；一部分来自湿洗，是饱和状态的粗合成气，飞灰内表面积较大，吸收微量水分，所以激冷气中形成了潮性飞灰。

激冷气压缩机入口分离器上部装有除沫网，用来除去潮性飞灰。

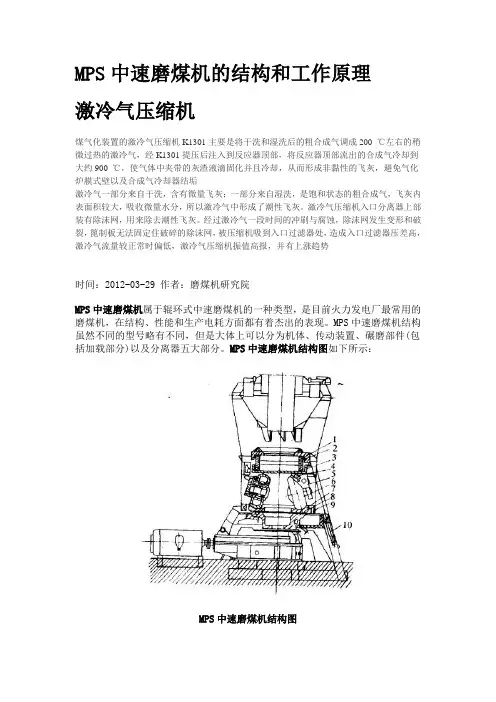

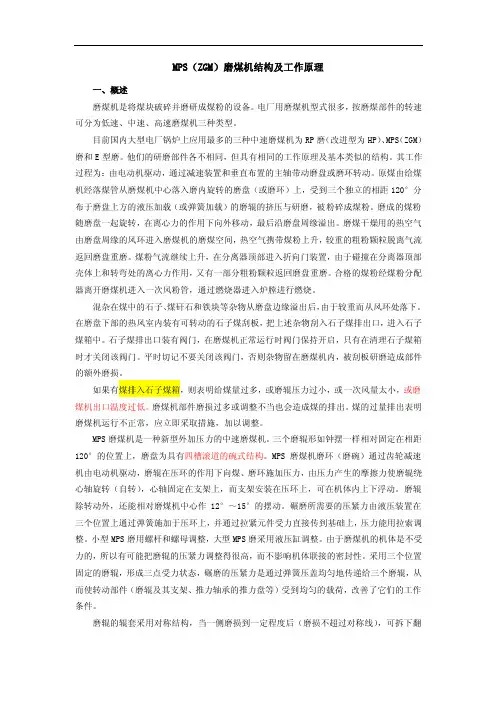

经过激冷气一段时间的冲刷与腐蚀，除沫网发生变形和破裂，篦制板无法固定住破碎的除沫网，被压缩机吸到入口过滤器处，造成入口过滤器压差高，激冷气流量较正常时偏低，激冷气压缩机振值高报，并有上涨趋势时间：2012-03-29 作者：磨煤机研究院MPS中速磨煤机属于辊环式中速磨煤机的一种类型，是目前火力发电厂最常用的磨煤机，在结构、性能和生产电耗方面都有着杰出的表现。

MPS中速磨煤机结构虽然不同的型号略有不同，但是大体上可以分为机体、传动装置、碾磨部件(包括加载部分)以及分离器五大部分。

MPS中速磨煤机结构图如下所示：MPS中速磨煤机结构图1-弹簧压紧环；2-弹簧；3-压环；4-滚子；5-压块；6-辊子；7-磨环；8-磨盘；9-喷嘴环；10-拉紧钢丝绳MPS中速磨煤机有三个辊轴固定的大直径胎状磨辊，每个磨辊之间都是相隔120°，在绕自身转动的同时也可以在11~15°范围内自由的摆动。

磨辊设计吸收了E型磨（球环式中速磨煤机）的碾磨性能，同时大直径的特点也是借用了RP型磨（辊碗式中速磨煤机），因此MPS中速磨煤机具有独特的优势。

碾磨压力是由三组液压装置提供的，压力施加到压环上，压环通过弹簧传送压力并且通过拉紧元件传送到基础上。

MPS中速磨煤机工作原理如下所示：MPS中速磨煤机工作原理图由上图可以看出MPS中速磨煤机工作原理是非常简单的。

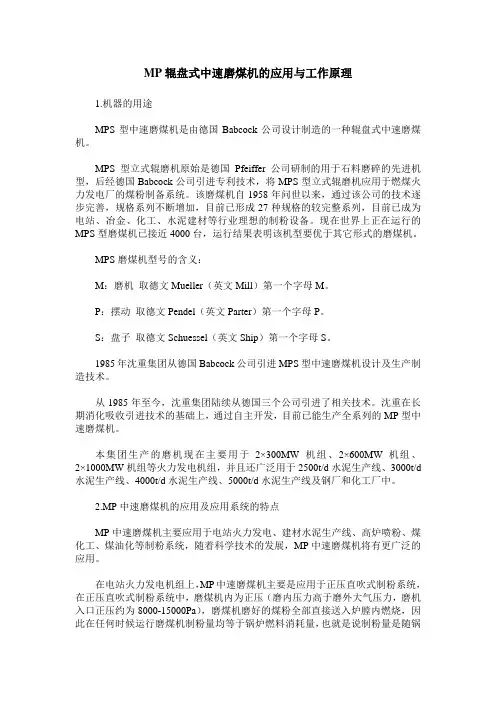

MP辊盘式中速磨煤机的应用与工作原理1.机器的用途MPS型中速磨煤机是由德国Babcock公司设计制造的一种辊盘式中速磨煤机。

MPS型立式辊磨机原始是德国Pfeiffer公司研制的用于石料磨碎的先进机型，后经德国Babcock公司引进专利技术，将MPS型立式辊磨机应用于燃煤火力发电厂的煤粉制备系统。

该磨煤机自1958年问世以来，通过该公司的技术逐步完善，规格系列不断增加，目前已形成27种规格的较完整系列，目前已成为电站、冶金、化工、水泥建材等行业理想的制粉设备。

现在世界上正在运行的MPS型磨煤机已接近4000台，运行结果表明该机型要优于其它形式的磨煤机。

MPS磨煤机型号的含义：M：磨机取德文Mueller（英文Mill）第一个字母M。

P：摆动取德文Pendel（英文Parter）第一个字母P。

S：盘子取德文Schuessel（英文Ship）第一个字母S。

1985年沈重集团从德国Babcock公司引进MPS型中速磨煤机设计及生产制造技术。

从1985年至今，沈重集团陆续从德国三个公司引进了相关技术。

沈重在长期消化吸收引进技术的基础上，通过自主开发，目前已能生产全系列的MP型中速磨煤机。

本集团生产的磨机现在主要用于2×300MW机组、2×600MW机组、2×1000MW机组等火力发电机组，并且还广泛用于2500t/d水泥生产线、3000t/d 水泥生产线、4000t/d水泥生产线、5000t/d水泥生产线及钢厂和化工厂中。

2.MP中速磨煤机的应用及应用系统的特点MP中速磨煤机主要应用于电站火力发电、建材水泥生产线、高炉喷粉、煤化工、煤油化等制粉系统，随着科学技术的发展，MP中速磨煤机将有更广泛的应用。

在电站火力发电机组上，MP中速磨煤机主要是应用于正压直吹式制粉系统，在正压直吹式制粉系统中，磨煤机内为正压（磨内压力高于磨外大气压力，磨机入口正压约为8000-15000Pa），磨煤机磨好的煤粉全部直接送入炉膛内燃烧，因此在任何时候运行磨煤机制粉量均等于锅炉燃料消耗量，也就是说制粉量是随锅炉负荷变化而变化的。

中速磨煤机常见故障的处理通常情况下，中速磨煤机的正常运转是保障机组安全稳定运行的基础，该机不同于中速T型磨粉机，它是保障整个火力发电厂正常工作的基础，因此如何确保火力发电厂的中速磨煤机正常运转是比较重要的研究课题。

本文首先分析了火力发电厂中中速磨煤机的各种常见的故障，并针对常见故障提出了几点处理对策，力求保障中速磨煤机的安全运行，以促使整个火力发电厂的运行状态稳定。

1.中速磨煤机的工作原理目前国内采用的中速磨煤机有以下四种：辊—盘式中速磨，又称平盘磨；辊—碗式中速磨，又称碗式磨或RP型磨；球-环式中速磨，又称中速球磨或E型磨；辊—环式中速磨，又称MPS磨。

由于篇幅有限，不能一一介绍四种类型的工作原理，所以以辊—盘式中速磨煤机为例，简述其工作原理，便于下一步分析其工作中常见的故障。

辊盘式中速磨煤机的碾磨部分主要是由转动的磨环以及其上所安置的沿中速磨辊运动的三个沿磨环组成。

当原煤进入中速磨煤机的中央部位时，由于磨环的离心作用使得原煤进入碾磨的滚道上，再通过滚道上的沿磨环进行碾磨。

其中沿磨碾环的力量是通过液压的加载系统来产生，通过其上所固定的三个沿磨碾环对磨盘滚道上的原煤进行来回碾磨，实现碾磨过程的均匀。

其中液压加载系统所产生的碾磨力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础的。

原煤经过碾磨之后，再进行干燥。

其中一次风送的过程就是使碾磨后的煤粉均匀进入喷嘴环周围，通过磨环上切向作用的风力，将煤粉吹送至磨机的上部分离器之中。

分离器的作用在于筛选碾磨合格的煤粉。

其中的粗粉会被分离器筛选出而返回磨环上进行进一步的碾磨；合格的细粉将会被一次风送带出分离器，进入燃烧器的喷口部位。

与中速磨煤机配套的装置还有高压油泵、密封机。

其中，高压油泵的作用是实现中速磨煤机加荷过程中中速磨煤机的快速启动；密封机使用于中速磨煤机的传动盘处，是用作拉杆轴承关节处以及磨辊处的密封，防止送风过程中煤粉的溢出。
