HP863碗式磨煤机工作原理解析

磨煤机工作原理
磨煤机是一种常见的煤炭加工设备，工作原理主要分为三个步骤：破碎、研磨和分级。

首先，磨煤机中的煤炭通过给料装置被送到破碎装置。

破碎装置通常包括一个旋转的锤子或者刀片，它们会以高速旋转并敲击或切割煤炭。

这样，煤炭会被破碎成较小的颗粒。

接下来，破碎后的煤炭颗粒进一步被送入磨磨装置。

磨磨装置主要由砂轮或者滚筒组成，它们会将煤炭颗粒进行磨磨，使其更加细小。

这个步骤的目的是提高煤炭的表面积，以便更好地与空气或者其他工艺介质进行反应。

最后，磨煤机中的煤炭颗粒会经过分级装置进行分离。

分级装置通过筛孔的大小来控制煤炭颗粒的大小。

过大的颗粒会被送回破碎装置进行再次破碎，而过小的颗粒会被排除掉，只有符合要求的颗粒才会被收集和利用。

总的来说，磨煤机通过破碎、研磨和分级的过程将原始的煤炭转化为所需的颗粒大小，以满足后续工艺和应用的需求。

它在煤炭加工和利用过程中发挥着重要作用。

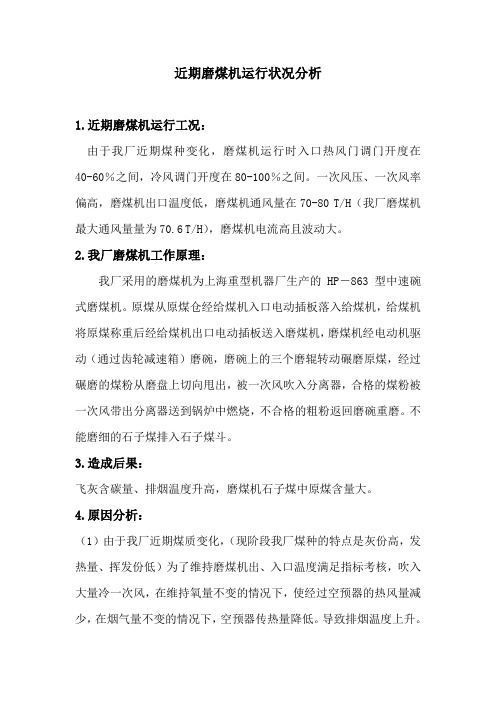

近期磨煤机运行状况分析1.近期磨煤机运行工况：由于我厂近期煤种变化，磨煤机运行时入口热风门调门开度在40-60％之间，冷风调门开度在80-100％之间。

一次风压、一次风率偏高，磨煤机出口温度低，磨煤机通风量在70-80T/H（我厂磨煤机最大通风量量为70.6T/H），磨煤机电流高且波动大。

2.我厂磨煤机工作原理：我厂采用的磨煤机为上海重型机器厂生产的HP－863型中速碗式磨煤机。

原煤从原煤仓经给煤机入口电动插板落入给煤机，给煤机将原煤称重后经给煤机出口电动插板送入磨煤机，磨煤机经电动机驱动（通过齿轮减速箱）磨碗，磨碗上的三个磨辊转动碾磨原煤，经过碾磨的煤粉从磨盘上切向甩出，被一次风吹入分离器，合格的煤粉被一次风带出分离器送到锅炉中燃烧，不合格的粗粉返回磨碗重磨。

不能磨细的石子煤排入石子煤斗。

3.造成后果：飞灰含碳量、排烟温度升高，磨煤机石子煤中原煤含量大。

4.原因分析：（1）由于我厂近期煤质变化，（现阶段我厂煤种的特点是灰份高，发热量、挥发份低）为了维持磨煤机出、入口温度满足指标考核，吹入大量冷一次风，在维持氧量不变的情况下，使经过空预器的热风量减少，在烟气量不变的情况下，空预器传热量降低。

导致排烟温度上升。

（2）磨煤机入口一次风压、通风量偏高，使煤粉细度偏粗，磨煤机出口温度偏低，造成着火推迟，煤粉燃烬困难，火焰中心上移，飞灰含碳量升高。

同时分离器中不合格的煤粉增多，返回磨碗重磨的粗粉增多，使磨煤机电流波动、升高，石子煤中原煤含量偏高，造成恶性循环。

5.采取措施：（1）根据煤种的变化，及时调整绩效考核中磨煤机出、入的温度，一次风压指标分值，同时将磨煤机冷风门开度加入指标考核。

（2）联系热控校对磨煤机入口风量测点。

同做实验得出我厂磨煤机的最小通风量。

（3）加强配煤管理。

及时将入炉煤质化验单公布。

（4）优化磨煤机运行方式，按煤种制定出合理的磨煤机出、入口温度，一次风压。

磨煤机工作原理
磨煤机是煤矿、电厂等工业领域常用的设备，其主要作用是将原料煤炭进行破碎和磨细，以满足工业生产中对煤粉的需求。

磨煤机的工作原理包括破碎和磨粉两个过程，下面将分别介绍这两个过程的工作原理。

破碎过程是指将原料煤炭从较大的颗粒破碎成较小的颗粒的过程。

磨煤机内部通常由破碎装置和输送装置组成。

原料煤炭首先通过输送装置进入破碎装置，破碎装置内部设有高速旋转的锤头，当原料煤炭进入破碎装置后，受到锤头的冲击和撞击力，从而被破碎成较小的颗粒。

破碎后的煤炭颗粒随后通过输送装置被输送到磨粉装置进行下一步的工艺处理。

磨粉过程是指将破碎后的煤炭颗粒进一步磨细成煤粉的过程。

磨煤机的磨粉装置通常由磨盘和磨辊组成。

破碎后的煤炭颗粒首先通过输送装置进入磨盘，磨盘内部设有多个磨辊，磨盘和磨辊之间形成一定的间隙。

当煤炭颗粒进入磨盘后，受到磨辊的挤压和剪切力，从而被磨细成煤粉。

磨粉后的煤粉随后通过风力输送装置被输送到煤粉集尘器进行分级和收集，最终得到所需的煤粉成品。

总的来说，磨煤机的工作原理是通过破碎和磨粉两个过程，将原料煤炭加工成所需的煤粉成品。

破碎过程主要是通过高速旋转的锤头对原料煤炭进行破碎，而磨粉过程则是通过磨盘和磨辊对破碎后的煤炭颗粒进行磨细。

整个工作过程中，煤炭颗粒不断受到力的作用，最终实现了煤炭的破碎和磨细，从而满足了工业生产对煤粉的需求。

通过对磨煤机的工作原理进行了解，可以更好地掌握磨煤机的使用和维护，提高磨煤机的工作效率和生产质量，从而为工业生产提供更好的支持和保障。

同时，对磨煤机工作原理的了解也有助于磨煤机的改进和创新，推动磨煤机技术的发展，满足不断变化的工业生产需求。

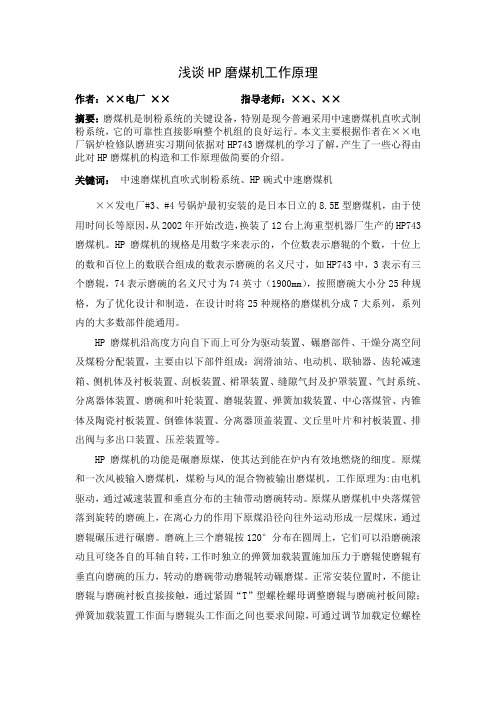

浅谈HP磨煤机工作原理作者：××电厂××指导老师：××、××摘要：磨煤机是制粉系统的关键设备，特别是现今普遍采用中速磨煤机直吹式制粉系统，它的可靠性直接影响整个机组的良好运行。

本文主要根据作者在××电厂锅炉检修队磨班实习期间依据对HP743磨煤机的学习了解，产生了一些心得由此对HP磨煤机的构造和工作原理做简要的介绍。

关键词：中速磨煤机直吹式制粉系统、HP碗式中速磨煤机××发电厂#3、#4号锅炉最初安装的是日本日立的8.5E型磨煤机，由于使用时间长等原因，从2002年开始改造，换装了12台上海重型机器厂生产的HP743磨煤机。

HP磨煤机的规格是用数字来表示的，个位数表示磨辊的个数，十位上的数和百位上的数联合组成的数表示磨碗的名义尺寸，如HP743中，3表示有三个磨辊，74表示磨碗的名义尺寸为74英寸（1900mm），按照磨碗大小分25种规格，为了优化设计和制造，在设计时将25种规格的磨煤机分成7大系列，系列内的大多数部件能通用。

HP磨煤机沿高度方向自下而上可分为驱动装置、碾磨部件、干燥分离空间及煤粉分配装置，主要由以下部件组成：润滑油站、电动机、联轴器、齿轮减速箱、侧机体及衬板装置、刮板装置、裙罩装置、缝隙气封及护罩装置、气封系统、分离器体装置、磨碗和叶轮装置、磨辊装置、弹簧加载装置、中心落煤管、内锥体及陶瓷衬板装置、倒锥体装置、分离器顶盖装置、文丘里叶片和衬板装置、排出阀与多出口装置、压差装置等。

HP磨煤机的功能是碾磨原煤，使其达到能在炉内有效地燃烧的细度。

原煤和一次风被输入磨煤机，煤粉与风的混合物被输出磨煤机。

工作原理为:由电机驱动，通过减速装置和垂直分布的主轴带动磨碗转动。

原煤从磨煤机中央落煤管落到旋转的磨碗上，在离心力的作用下原煤沿径向往外运动形成一层煤床，通过磨辊碾压进行碾磨。

磨煤机工作原理
磨煤机是一种用于破碎和细磨煤炭的设备，其工作原理可以分为以下几个步骤：
1. 原料煤炭进料：磨煤机通常通过机械输送装置将煤炭原料送入机器，原料煤炭进入磨煤机的喂料口。

2. 煤炭破碎：原料煤炭经过磨煤机的碾磨器件，如滚筒或滚轮，在较大的压力下被压碎和破碎。

煤炭在碾磨器件之间被不断压缩、挤压和研磨，直到达到所需的细度。

3. 分级：破碎后的煤炭通过机械力或气流进行分级。

较粗的颗粒返回碾磨装置进行再磨，而较细的颗粒则通过筛网或气流分离器被收集。

4. 煤炭粉末收集：细磨后的煤炭进入粉煤集中器或过滤器进行收集。

这些收集设备可以通过风力、离心力或重力来分离煤炭粉末和废气，将煤炭粉末收集在一个集中的位置。

5. 煤炭粉末输送：收集的煤炭粉末可以通过管道或传送带等输送装置进行输送。

这样，煤炭粉末可以被用于发电厂中的燃烧设备或其他工业用途。

总的来说，磨煤机通过破碎和细磨煤炭，使其达到所需的细度，并通过分级和收集设备将煤炭粉末进行收集和输送。

这种工作原理使磨煤机成为能源行业中重要的设备之一。

磨煤机的工作原理
磨煤机是一种用于磨碎煤炭的设备，广泛应用于火力发电厂和工业锅炉中。

磨煤机的工作原理是利用磨辊对煤炭进行压碾和粉碎。

磨煤机通常由磨辊、磨盘、传动装置和出料装置等部件组成。

煤炭进入磨煤机后，首先被给料装置均匀地送入磨盘中心，然后由磨盘施加的压力使煤炭分布在磨盘上。

磨辊位于磨盘上方，通过传动装置带动磨辊的旋转。

在磨煤机工作过程中，磨辊沿着磨盘的圆周方向进行循环运动，同时对煤炭施加压力和剪切力，使煤炭受到磨碎和粉碎。

磨煤机的出料装置位于磨盘的边缘位置，将磨碎的煤炭从磨盘上排出，并通过输送装置输送至下游设备进行进一步处理和利用。

磨煤机的工作原理可以简单总结为磨辊压碾和粉碎煤炭的过程。

通过调整磨煤机的工作参数和磨辊与磨盘的间隙，可以实现对煤炭粒度的控制，从而满足不同应用的需求。

需要注意的是，磨煤机的使用过程中应注意对磨煤机进行定期维护和保养，以确保其正常运行和延长使用寿命。

中速碗式磨煤机的工作原理
首先是下料过程。

原材料煤块被运输到碗式磨煤机的进料口，经过送
料系统和料斗，被均匀地分布在磨盘上。

通常情况下，中速碗式磨煤机的
进料量可以根据实际需要进行调节。

然后是研磨过程。

碗式磨煤机的磨盘由一组固定在主轴上的圆盘和一
组磨具组成。

磨盘的运转使得磨具在磨盘上旋转，并同时对进料煤块进行
磨破和研磨。

磨盘的转速和磨具的布置方式会直接影响到磨煤机的研磨效果。

适当的研磨可以使煤块达到所需的细度和均匀度。

接下来是分级过程。

碎煤经过磨煤机的研磨后，通过空气流动和离心
力的作用在磨煤机内形成气粉悬浮状态。

磨煤机的出料口设有分级风机，
通过调节分级风量，可以控制煤粉的粒径大小。

粗颗粒煤粉会被分级风机
吹回磨煤机进行二次研磨，而细颗粒煤粉会通过分级风机的排气管道排出。

最后是收尘过程。

磨煤机的分级风机排出的煤粉携带着大量的煤尘，
因此需要进行收尘处理。

通常情况下，磨煤机会配备除尘器，用于过滤和
收集煤尘。

收集下来的煤尘可以进行回收利用或者处理。

总结起来，中速碗式磨煤机的工作原理是通过磨盘的旋转和磨具的研
磨作用，将煤块研磨成所需的细粉煤粉，并通过分级风机控制煤粉的粒径
大小，最后通过除尘器收集煤尘。

这种设备能够高效地将煤块加工成煤粉，满足不同工业生产的需求。

碗式磨煤机工作原理
碗式磨煤机是一种用于将煤炭粉碎成粉状颗粒的设备。

它由一个碗形钢碗和一个可旋转的钢环组成。

工作时，钢碗中加入煤炭样品，并紧固在机器的底座上。

钢碗内的钢环以相对较高的速度旋转，将煤炭样品碾磨和压碎。

工作过程中，煤炭样品由重力自顶部均匀分布到钢碗中。

随着钢环的旋转，煤炭样品由于惯性和离心力的作用被压紧和磨碎。

同时，钢碗内部的摩擦力和振动也有助于研磨过程。

粉碎后的煤炭颗粒逐渐细化并通过碗底的出料口排出。

为了控制煤炭的细度和粒度，可以根据需要调整磨碎过程中的旋转速度、压力和煤炭样品的投入量。

碗式磨煤机的工作原理可以简单概括为旋转的钢环对加入钢碗中的煤炭样品实施压力和磨碎作用，将煤炭粉碎为所需的粉末状颗粒。

它在煤炭工业中广泛应用，用于制备燃烧所需的细煤粉。
