磨煤机结构原理及故障分析

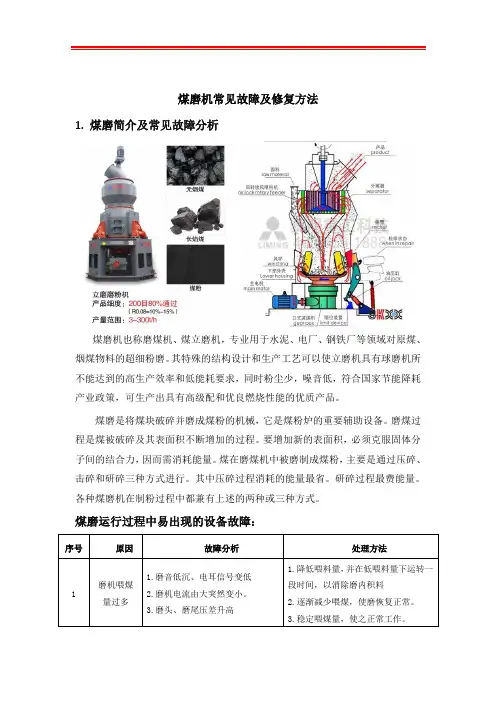

煤磨机常见故障及修复方法1. 煤磨简介及常见故障分析煤磨机也称磨煤机、煤立磨机，专业用于水泥、电厂、钢铁厂等领域对原煤、烟煤物料的超细粉磨。

其特殊的结构设计和生产工艺可以使立磨机具有球磨机所不能达到的高生产效率和低能耗要求，同时粉尘少，噪音低，符合国家节能降耗产业政策，可生产出具有高级配和优良燃烧性能的优质产品。

煤磨是将煤块破碎并磨成煤粉的机械，它是煤粉炉的重要辅助设备。

磨煤过程是煤被破碎及其表面积不断增加的过程。

要增加新的表面积，必须克服固体分子间的结合力，因而需消耗能量。

煤在磨煤机中被磨制成煤粉，主要是通过压碎、击碎和研碎三种方式进行。

其中压碎过程消耗的能量最省。

研碎过程最费能量。

各种煤磨机在制粉过程中都兼有上述的两种或三种方式。

煤磨运行过程中易出现的设备故障：序号原因故障分析处理方法1 磨机喂煤量过多1.磨音低沉、电耳信号变低2.磨机电流由大突然变小。

3.磨头、磨尾压差升高1.降低喂料量，并在低喂料量下运转一段时间，以消除磨内积料2.逐渐减少喂煤，使磨恢复正常。

3.稳定喂煤量，使之正常工作。

2 磨机喂料量过少1.磨音高，声脆。

2.磨电流变小。

3.磨头、磨尾压差变小。

1.逐渐增加喂煤量，使磨机恢复正常2.确认仓是否架空。

3 磨烘干仓堵1.电耳信号变高，磨音高，声脆。

2.磨压差升高。

1.检查原煤水份是否较大，若较大可适当减少喂煤量。

2.适当提高磨头风温。

3.如以上措施无明显效果，停磨检修。

4 磨出口气体温度太高1.热风量太多2.磨头冷风阀开度太小3.喂煤量过少按正常操作调整，使风，料平衡5 磨出口气体温度太低1.热风量太少2.磨头冷风阀开度太大3.喂煤量大4原煤水份大按正常操作调整，使风，煤平衡6 袋收尘出口气体温度太高1.袋收尘灰斗积灰2.热风量大3.磨头冷风阀开度小1.通知现场排灰2.调小热风挡板3.加大冷风挡板开度7 煤磨出口气体负压太高1.煤磨排风机进口阀门开度太大2.饱磨1.关小磨排风机进口阀2.减少喂煤量，必要时可停止喂煤。

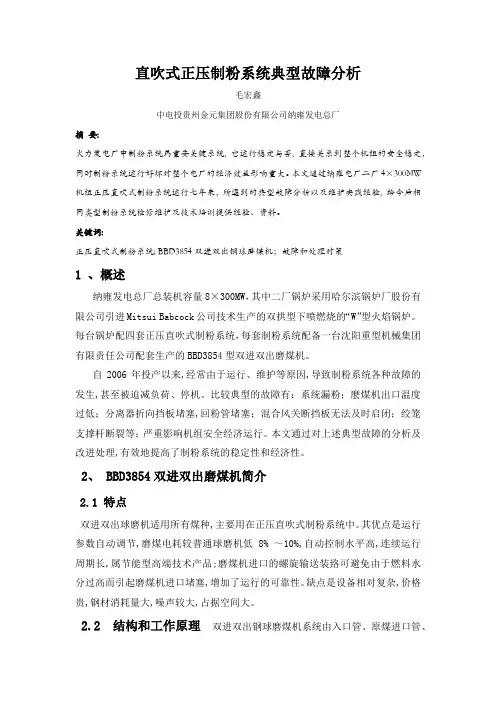

直吹式正压制粉系统典型故障分析毛宏鑫中电投贵州金元集团股份有限公司纳雍发电总厂摘要:火力发电厂中制粉系统属重要关键系统, 它运行稳定与否, 直接关系到整个机组的安全稳定，同时制粉系统运行好坏对整个电厂的经济效益影响重大。

本文通过纳雍电厂二厂4×300MW 机组正压直吹式制粉系统运行七年来，所遇到的典型故障分析以及维护实践经验, 给今后相同类型制粉系统检修维护及技术培训提供经验、资料。

关键词:正压直吹式制粉系统; BBD3854双进双出钢球磨煤机；故障和处理对策1 、概述纳雍发电总厂总装机容量8×300MW，其中二厂锅炉采用哈尔滨锅炉厂股份有限公司引进Mitsui Babcock公司技术生产的双拱型下喷燃烧的“W”型火焰锅炉。

每台锅炉配四套正压直吹式制粉系统，每套制粉系统配备一台沈阳重型机械集团有限责任公司配套生产的BBD3854型双进双出磨煤机。

自2006年投产以来,经常由于运行、维护等原因,导致制粉系统各种故障的发生,甚至被迫减负荷、停机。

比较典型的故障有：系统漏粉；麽煤机出口温度过低；分离器折向挡板堵塞,回粉管堵塞；混合风关断挡板无法及时启闭；绞笼支撑杆断裂等；严重影响机组安全经济运行。

本文通过对上述典型故障的分析及改进处理,有效地提高了制粉系统的稳定性和经济性。

2、 BBD3854双进双出磨煤机简介2.1 特点双进双出球磨机适用所有煤种,主要用在正压直吹式制粉系统中。

其优点是运行参数自动调节,磨煤电耗较普通球磨机低8% ～10%,自动控制水平高,连续运行周期长,属节能型高端技术产品;磨煤机进口的螺旋输送装臵可避免由于燃料水分过高而引起磨煤机进口堵塞,增加了运行的可靠性。

缺点是设备相对复杂,价格贵,钢材消耗量大,噪声较大,占据空间大。

2.2 结构和工作原理双进双出钢球磨煤机系统由入口管、原煤进口管、煤粉出口管、螺旋输送装臵、中心管、中空轴、主轴承、磨煤机筒体、钢球、分离器、给煤机以及润滑、传动装臵等组成。

ZGM113G型中速磨煤机常见故障分析和处理摘要：大唐景泰发电厂2×660MW机组12台中速磨煤机在运行一年半的时间内，缺陷频发，漏粉、漏油、漏风、振动、磨损占所有缺陷的80%左右，经过一年多的摸索治理，现在磨煤机运行基本稳定，缺陷数量得到了控制，缺陷处理效率也大大提高，本文就对我厂磨煤机发生过的故障和处理方案做一些介绍。

关键词：磨煤机；常见故障；分析；处理1概述大唐景泰电厂一期2×660MW燃煤超临界机组的锅炉为超临界参数变压运行直流炉，单炉膛、一次中间再热、四角切圆燃烧方式、平衡通风、配等离子点火装置、Π型紧身封闭、固态排渣、全钢架悬吊结构。

每台锅炉配备了6台北京电力总厂生产的ZGM113型中速磨煤机。

两台机组于2009年12月份相继投产。

2磨煤机主要结构和技术参数2.1ZGM113G型磨煤机结构ZGM113G型中速磨煤机主要由机座、机壳、分离器、碾磨装置、喷嘴、密封装置、石子煤排放装置及加载装置等组成。

结构如下图（其配套件有电机、减速器、密封风机、自控系统），型号ZGM113G的各字母含义Z——中速；G——辊式；M——磨煤机；113——磨盘半径；G——重型2.2技术参数磨煤机型号：ZGM113G煤种：烟煤次烟煤可磨性系数：HGI=40~80煤粉细度：R90=10~40%标准研磨出力:58t/h电机额定功率：630kw电机转速：990r/min转速：24.4r/min磨煤机结构视图3.ZGM113G磨煤机工作原理ZGM113G磨煤机是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。

需粉磨的原煤从磨机的中央落煤管落到磨环上，旋转磨环借助于离心力将原煤运动至碾磨滚道上，通过磨辊进行碾磨。

三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础。

磨煤机的工作原理及日常维护!（一）引言：磨煤机是煤炭加工生产线中的关键设备，其工作原理和日常维护对于保证生产效率和设备寿命至关重要。

本文将介绍磨煤机的工作原理及日常维护的相关知识。

正文：一、工作原理1. 磨煤机的结构组成a. 磨煤机主体结构：包括进煤装置、磨煤装置、分煤装置和排渣装置等。

b. 磨煤机工作原理简述：煤炭通过进煤装置进入磨煤装置，经过压碾和高速旋转的磨盘的作用进行煤炭研磨，随后经过分煤装置分离出不同颗粒大小的煤炭，最后通过排渣装置排出无用废渣。

2. 磨煤机的工作过程a. 进煤过程：煤炭通过进煤装置进入磨煤机内。

b. 研磨过程：煤炭在磨煤装置内经过压碾和高速旋转的磨盘的作用进行物理研磨。

c. 分离过程：经过磨煤装置研磨后，煤炭通过分煤装置进行分离，得到不同颗粒大小的煤炭。

d. 清理过程：将废渣通过排渣装置排出磨煤机。

3. 磨煤机的工作特点a. 高效研磨：磨煤机通过独特的工作原理，能够高效研磨煤炭，提高煤炭利用率。

b. 稳定运行：磨煤机具有稳定的工作特性，能够在长时间连续运行下保持稳定性能。

c. 能耗低：磨煤机采用高效能源转换技术，能有效降低能耗。

d. 维护简单：磨煤机的维护保养相对简单，操作方便。

二、日常维护1. 润滑保养a. 定期检查润滑系统：包括油泵、润滑点等的工作情况并及时更换润滑油。

b. 清洁润滑部件：定期清洁并给润滑部件加注润滑油，确保部件间的正常运转。

2. 设备检查a. 定期检查设备运行情况：包括电机运行、传动系统工作情况等，并及时处理异常。

b. 检查易损件磨损情况：如磨盘、筛网等，及时更换以保证磨煤机的正常工作。

3. 清理及防尘a. 定期清理内部废渣和尘埃：避免废渣堆积和尘埃污染设备，影响其工作效率。

b. 安装防尘装置：定期检查防尘装置的工作情况，确保防尘效果良好。

4. 定期检修及维护a. 根据使用情况制定检修计划：定期进行设备完整检修，确保其性能稳定。

b. 零部件检查与更换：对于老化、磨损的零部件进行检查，及时更换。

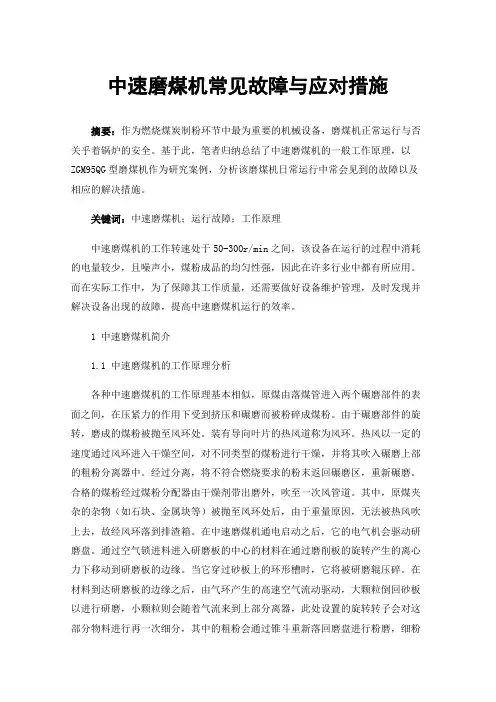

中速磨煤机常见故障与应对措施摘要：作为燃烧煤炭制粉环节中最为重要的机械设备，磨煤机正常运行与否关乎着锅炉的安全。

基于此，笔者归纳总结了中速磨煤机的一般工作原理，以ZGM95QG型磨煤机作为研究案例，分析该磨煤机日常运行中常会见到的故障以及相应的解决措施。

关键词：中速磨煤机；运行故障；工作原理中速磨煤机的工作转速处于50-300r/min之间，该设备在运行的过程中消耗的电量较少，且噪声小，煤粉成品的均匀性强，因此在许多行业中都有所应用。

而在实际工作中，为了保障其工作质量，还需要做好设备维护管理，及时发现并解决设备出现的故障，提高中速磨煤机运行的效率。

1 中速磨煤机简介1.1 中速磨煤机的工作原理分析各种中速磨煤机的工作原理基本相似，原煤由落煤管进入两个碾磨部件的表面之间，在压紧力的作用下受到挤压和碾磨而被粉碎成煤粉。

由于碾磨部件的旋转，磨成的煤粉被抛至风环处。

装有导向叶片的热风道称为风环。

热风以一定的速度通过风环进入干燥空间，对不同类型的煤粉进行干燥，并将其吹入碾磨上部的粗粉分离器中。

经过分离，将不符合燃烧要求的粉末返回碾磨区，重新碾磨。

合格的煤粉经过煤粉分配器由干燥剂带出磨外，吹至一次风管道。

其中，原煤夹杂的杂物（如石块、金属块等）被抛至风环处后，由于重量原因，无法被热风吹上去，故经风环落到排渣箱。

在中速磨煤机通电启动之后，它的电气机会驱动研磨盘。

通过空气锁进料进入研磨板的中心的材料在通过磨削板的旋转产生的离心力下移动到研磨板的边缘。

当它穿过砂板上的环形槽时，它将被研磨辊压碎。

在材料到达研磨板的边缘之后，由气环产生的高速空气流动驱动，大颗粒倒回砂板以进行研磨，小颗粒则会随着气流来到上部分离器，此处设置的旋转转子会对这部分物料进行再一次细分，其中的粗粉会通过锥斗重新落回磨盘进行粉磨，细粉则会随着气流出磨，进入到收尘装置中。

热气流除了带起物料之外还具有另一项功能，即将含有水分的物料烘干。

其温度可以自由调节，满足不同湿度物料烘干的要求。

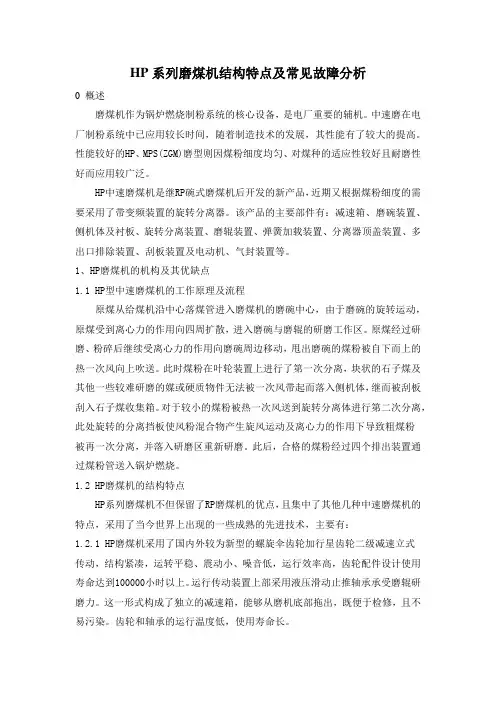

HP系列磨煤机结构特点及常见故障分析0 概述磨煤机作为锅炉燃烧制粉系统的核心设备，是电厂重要的辅机。

中速磨在电厂制粉系统中已应用较长时间，随着制造技术的发展，其性能有了较大的提高。

性能较好的HP、MPS(ZGM)磨型则因煤粉细度均匀、对煤种的适应性较好且耐磨性好而应用较广泛。

HP中速磨煤机是继RP碗式磨煤机后开发的新产品，近期又根据煤粉细度的需要采用了带变频装置的旋转分离器。

该产品的主要部件有：减速箱、磨碗装置、侧机体及衬板、旋转分离装置、磨辊装置、弹簧加载装置、分离器顶盖装置、多出口排除装置、刮板装置及电动机、气封装置等。

1、HP磨煤机的机构及其优缺点1.1 HP型中速磨煤机的工作原理及流程原煤从给煤机沿中心落煤管进入磨煤机的磨碗中心，由于磨碗的旋转运动，原煤受到离心力的作用向四周扩散，进入磨碗与磨辊的研磨工作区。

原煤经过研磨、粉碎后继续受离心力的作用向磨碗周边移动，甩出磨碗的煤粉被自下而上的热一次风向上吹送。

此时煤粉在叶轮装置上进行了第一次分离，块状的石子煤及其他一些较难研磨的媒或硬质物件无法被一次风带起而落入侧机体，继而被刮板刮入石子煤收集箱。

对于较小的煤粉被热一次风送到旋转分离体进行第二次分离，此处旋转的分离挡板使风粉混合物产生旋风运动及离心力的作用下导致粗煤粉被再一次分离，并落入研磨区重新研磨。

此后，合格的煤粉经过四个排出装置通过煤粉管送入锅炉燃烧。

1.2 HP磨煤机的结构特点HP系列磨煤机不但保留了RP磨煤机的优点，且集中了其他几种中速磨煤机的特点，采用了当今世界上出现的一些成熟的先进技术，主要有：1.2.1 HP磨煤机采用了国内外较为新型的螺旋伞齿轮加行星齿轮二级减速立式传动，结构紧凑，运转平稳、震动小、噪音低，运行效率高，齿轮配件设计使用寿命达到100000小时以上。

运行传动装置上部采用液压滑动止推轴承承受磨辊研磨力。

这一形式构成了独立的减速箱，能够从磨机底部拖出，既便于检修，且不易污染。

中速磨煤机常见故障分析及处理措施研究摘要：中速磨煤机是煤制油制粉系统中至关重要的关键设备，对于保证煤制油系统的安全运行、经济性和正常操作具有至关重要的意义。

本文的目的是介绍常见中速磨煤机的运行特点和工作原理，并对故障进行分析并提出解决措施。

旨在提供理论支持，降低设备故障导致停机费用的目标。

为此，我们将详细分析中速磨煤机的运行特点，探讨常见故障，并提出有效应对措施，以迅速发现和解决问题。

关键词：中速磨煤机；常见故障；处理措施引言中速磨煤机的工作转速范围为50至300r/min，运行期间能够节约电能并产生较少噪音，其煤粉产品具有良好的均匀性，适用于多个行业。

然而，在实际运行中，为了保证磨煤机工作质量，需进行设备维护管理，及时发现和解决故障，增强运行效率。

一、中速磨煤机概述1.中速磨煤机的工作原理分析中速磨煤机启动后，磨盘开始旋转，物料通过锁风喂料器进入磨盘中央，接着受到磨盘旋转产生的离心力作用，沿着环形槽移向磨盘边缘，并在其上被磨辊碾碎。

只要碎末到达磨盘边缘，快速的气流将其带往上方。

大颗粒物料会重新沉入磨盘进行二次粉碎，而小颗粒则随气流进入顶部的离心分离器。

在那里，旋转转子把这一部分物料再次细分，粗粉经锥斗回到磨盘粉碎，细粉随气流流出并进入收尘设备，同时携带着其他物质，热气流还能用于烘干含水物料，因为其温度可随意调节以满足不同湿度物料的需求。

2.中速磨煤机的分类我国采用的中速磨煤机分为四种类型：一种是平盘磨，使用辊-盘结构，适用于碾磨软质或中等硬度的粉末物料；另一种是RP型磨，采用辊-碗结构，第三种是E型磨，采用球-环结构，第四种是MPS磨，采用辊-环结构。

这四种中速磨煤机在结构和关键材质方面都有不同特点，因此在应用方面也存在不同。

3.中速磨煤机的构造通常，中速磨煤机由以下几个组件构成：（1）碾磨构件设备运行时，碾磨部件会因外力作用将原料压缩并磨碎成粉末。

（2）轴承构件中速磨煤机一般具备两个轴承底板，两个底板的加工面需要保持平衡水平，使用前需要进行水平仪校准。

中速磨煤机常见故障的处理通常情况下，中速磨煤机的正常运转是保障机组安全稳定运行的基础，该机不同于中速T型磨粉机，它是保障整个火力发电厂正常工作的基础，因此如何确保火力发电厂的中速磨煤机正常运转是比较重要的研究课题。

本文首先分析了火力发电厂中中速磨煤机的各种常见的故障，并针对常见故障提出了几点处理对策，力求保障中速磨煤机的安全运行，以促使整个火力发电厂的运行状态稳定。

1.中速磨煤机的工作原理目前国内采用的中速磨煤机有以下四种：辊—盘式中速磨，又称平盘磨；辊—碗式中速磨，又称碗式磨或RP型磨；球-环式中速磨，又称中速球磨或E型磨；辊—环式中速磨，又称MPS磨。

由于篇幅有限，不能一一介绍四种类型的工作原理，所以以辊—盘式中速磨煤机为例，简述其工作原理，便于下一步分析其工作中常见的故障。

辊盘式中速磨煤机的碾磨部分主要是由转动的磨环以及其上所安置的沿中速磨辊运动的三个沿磨环组成。

当原煤进入中速磨煤机的中央部位时，由于磨环的离心作用使得原煤进入碾磨的滚道上，再通过滚道上的沿磨环进行碾磨。

其中沿磨碾环的力量是通过液压的加载系统来产生，通过其上所固定的三个沿磨碾环对磨盘滚道上的原煤进行来回碾磨，实现碾磨过程的均匀。

其中液压加载系统所产生的碾磨力是经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础的。

原煤经过碾磨之后，再进行干燥。

其中一次风送的过程就是使碾磨后的煤粉均匀进入喷嘴环周围，通过磨环上切向作用的风力，将煤粉吹送至磨机的上部分离器之中。

分离器的作用在于筛选碾磨合格的煤粉。

其中的粗粉会被分离器筛选出而返回磨环上进行进一步的碾磨；合格的细粉将会被一次风送带出分离器，进入燃烧器的喷口部位。

与中速磨煤机配套的装置还有高压油泵、密封机。

其中，高压油泵的作用是实现中速磨煤机加荷过程中中速磨煤机的快速启动；密封机使用于中速磨煤机的传动盘处，是用作拉杆轴承关节处以及磨辊处的密封，防止送风过程中煤粉的溢出。

喷煤中速磨煤机的常见故障及其分析由于高炉生产规模扩大，所需喷煤量大幅度上升，中速磨煤机作业率居高不下，设备超负荷运行，故障明显增多。

主要是磨机磨盘边缘发生径向或周向裂纹，如不及时更换，将会造成磨盘局部断落，导致磨辊倒塌引起更大的设备事故。

其次是在使用过程中迷宫铜环磨损，间隙增大，系统漏风较为严重；正常检修时无法处理，只有在磨机大修、全部解体时才能更换，漏风所产生的噪音较大，严重影响岗位工人的身心健康。

中速磨煤机改造前结构如图1所示。

中速磨煤机局部结构磨机磨盘发生径向或周向裂纹的原因：①磨盘设计原因，磨盘边缘厚度不够，另外为方便拆卸磨盘内的衬板，在磨盘靠近边缘设计有两孔(C65)，此处常发生裂纹。

在日常维护中，为加强磨盘强度，维护人员将磨盘两孔内填充钢材，并用电焊满焊，但效果不理想，磨盘出现裂纹时间反而提前了。

因磨盘在局部焊接时，部分材质会发生变化，焊接过程中易产生应力集中，使用时很容易产生微裂纹。

②磨盘制造原因，在磨盘铸造过程中，磨盘内部出现缺陷，或磨盘内部材质不一。

除上述原因外，磨盘环境工作温度为500℃左右，加上承受较大载荷力，中速磨煤机在工作时常出现断煤现象，以及煤中带有杂物，都会使磨机产生剧烈振动，导致磨盘发生裂纹或裂纹扩展。

一旦出现裂纹，如磨盘反复出现振动，会加剧裂纹扩展，致使磨盘报废。

迷宫密封装置由镶铜片的迷宫环、迷宫支架、密封环等组成。

迷宫支架装在减速机上部的4个平台上，支架上部的迷宫环和传动盘形成气环迷宫，与气环之间是密封风室。

迷宫密封间隙与气环间隙(迷宫间隙是0.15～0.25ram，气环闯隙是1.5～2.5mm)都必须控制在要求范围内，以保证进入密封风室的密封风压高于一次压力。

中速磨煤机正常运行时，密封风室的风压大于一次风的风压，防止事故状况下串风。

迷宫间隙保证制粉系统的负压不降低。

但由于迷宫内常掉入杂物，磨机工作时杂物会造成铜片磨损，迷宫问隙逐渐增大，致使迷宫失效，导致磨机漏风严重．并发出较大噪音。

中速磨煤机运行中的常见故障及处理措施近年来，我国经济发展速度加快，对能源的消耗量不断增加。

而在众多的能源消耗中，以煤炭的消耗量比例最大。

这对采煤工艺提出了更高的要求。

在煤块加工过程中需要用到中速磨煤机，这是必不可少的加工机器，并以其能耗低、体积小及工作效率高等堵多优点使中速磨煤机的应用越来越广泛。

文中从中速磨煤机的结构和工作原理入手，对中速磨煤机的优缺点及结构特点进行了分析，并进一步对中速磨煤机运行中的常见故障及处理措施进行了具体的阐述。

标签：中速磨煤机；常见故障；处理措施前言在当前我国社会建设过程中，对煤炭的消耗量不断增加，这就对煤炭的产出率提出了较高的要求。

在煤炭开采过程中，对煤块进行破碎是一个必不可少的重要环节，在这一过程中磨煤机发挥着非常重要的作用，不仅能够将煤块进行破碎，而且能够将破碎的煤块磨成煤粉。

目前在使用的磨煤机中，其中MPS中速磨煤机以其能耗低、体积小及工作效率高等诸多优点得以最为广泛的应用。

随着MPS 中速磨煤机应用的增多，其规格越来越多样化，而且已经有完整的系统面世，很多电厂都配备了MPS中速磨煤机。

但在中速磨煤机运行过程中还是存在着一些较为常见的故障，需要给予充分的重视，并采取切实可行的措施进行解决。

1 中速磨煤机的结构和工作原理目前在以燃煤为主的电站中的直吹式制粉系统中对MPS磨煤机应用较多，其主要用于对烟煤和褐煤的碾磨。

在磨煤机运行过程中，原煤进入到中部落煤管内后即进入到磨煤机中，这是在磨盘转动下会有离心力产生，从而使煤都能均匀的进入到磨盘轨道中，磨盘会带动三个均匀分布在周围的磨辊进行转动，这样就会使煤被碾压成细粉，同时干燥剂也会由磨盘带动进入到磨机内，对原煤进行干燥，同时在磨盘的旋转下将磨碎的煤粉输送到分离器内，合格的煤粉则会被输送进炉膛内进行燃烧，而一些没有磨碎的大块粉料则还会返回到磨机内进行重新碾磨。

而在这一过程中，煤中的石子煤及铁块等则会被清入到排渣箱内。

2 中速磨煤机的优缺点2.1 优点中速磨煤机由于体积较小，结构较为紧凑，这样就使其在厂房中不需要占据多大的占地面积，对厂房的要求较低，从而有效的降低了投资的成本。

中速磨煤机运行中常见故障及处理措施摘要：近年来，我国经济发展速度加快，对能源的消耗量不断增加。

建设过程中，对煤炭的消耗量不断增加，这就对煤炭的产出率提出了较高的要求。

在火力发电过程中，对煤块进行破碎研磨是一个必不可少的重要环节，在这一过程中，磨煤机发挥着非常重要的作用。

不仅能够将煤块进行破碎，还能将破碎的煤块磨成煤粉。

文中从中速磨煤机的结构和工作原理入手，对中速磨煤机的优缺点及结构特点进行分析，并进一步对中速磨煤机运行中的常见故障及处理措施进行具体的阐述。

关键词：中速磨煤机；运行；问题；措施引言中速磨煤机是指工作转速为50-300r/min的磨煤机，属于火力电厂煤粉加工的专业设备，可以为电厂锅炉提供合格的煤粉。

中速磨煤机具有结构紧凑、金属耗量少、占地面积小、初期投资少、运行时耗电量小等特点，特别是低负荷时单位磨煤电耗增加不多、噪声小，煤粉均匀性很好。

目前国内采用的中速磨煤机有以下四种：（1）辊－盘式中速磨，又称平盘磨，该类型的中速磨适用于粉末软质或中等硬度的物料，当磨机内通入热空气时，物料同时得到烘干和粉磨；（2）辊－碗式中速磨，又称碗式磨或RP型磨；（3）球－环式中速磨，又称中速球磨或E型磨；（4）辊一环式中速磨，又称MPS磨。

不同形式的中速磨煤机的使用情况不同，由于结构不同或是设备的关键材质不同适应的环境也不同。

我单位使用的是球－环式（ZQM-140型中速球式磨煤机），热一次风正压直吹式制粉系统，每台炉配三台磨煤机，在燃烧设计煤种时，两台运行，一台备用。

ZQM-140型中速球式磨煤机由西安电力机械厂负责设备的设计、生产以及安装，于2005年12月开始投入使用。

经过多年的使用，磨煤机运行状况良好。

本文结合磨煤机实际使用情况，针对运行中出现的常见故障进行分析，并采取有效的处理措施。

1磨煤机的工作原理ZQM-140型中速球式磨煤机主要适用于研磨含水分低于15%、挥发分较高、可磨系数较高的烟煤。

本机主要由上、下磨环、磨球、磨室、加载装置、分离器、减速器、稀油站等组成。

中速磨煤机液压系统分析一、概述磨煤机是用来为高炉冶炼提供燃料之一的磨煤机。

液压系统为磨煤机提供了加载力。

保证液压系统的正常运行才能保障磨煤机的正常运转。

磨煤机的液压系统主要包括动力系统、执行机构、辅助系统。

二、功能原理（1）提升磨辊磨辊提升时，Y1、Y3得电，换向阀20-1处于左位，溢流阀19控制系统压力（8Mpa）；换向阀20-2处于右位推动液动换向阀34，使液动换向阀处于截至状态，此时无杆腔系统压力得以建立。

磨机磨辊由于是机械联动，需要同时动作，其液压回路为同步调速回路，每个油缸无杆腔都油一个进油节流和回油节流，通过调整节流阀控制油缸上升和下降的速度，使得三缸同步。

（2）加载磨辊磨辊通过油缸提供加载力，来研磨煤。

磨辊加载时，Y2、Y4得电，液动换向阀34打开，无杆腔泄压，磨辊下降到位后，压力逐渐上升，开始研磨。

根据工况不同通过换向阀20-3可以调整加载压力。

Y5的电，磨辊定加载，Y6得电，加载压力由21比例溢流阀控制。

（3）停机泄压液压站停机后，系统可通过截止阀14进行泄压，油液经过回油过滤器。

也可以作为油循环过滤回路，在系统停机时候。

磨煤机液压系统原理图三、辅助系统（1）过滤冷却系统由与液压系统中定加载采用比例溢流阀，液压清洁度要求达到NASA7级精度，系统在泵出口设置了高压过滤器。

磨辊提升和加载时，分别通过对应溢流阀溢流回回油滤芯过滤且冷却，最终回到油箱。

（2）辅助动力系统系统中在加载油缸的无杆腔设置了蓄能器，这是由于加载过程中，由于负载的变化造成油缸出现振动时，蓄能器能够吸收振动，还可以补充由于液压内泄漏造成压力损失。

四、常见故障分析（1）系统无法建立压力一是停机时磨机的应该处于下降到位，通常此时磨机应该处于加载的状态，然后关闭液动换向阀34，之后再提升磨辊。

若是一开始就是处于提升信号，系统压力通过液控换向阀34流回油箱。

二是系统泄压截止阀没有处于关位置状态导致系统压力无法建立。

（2）系统压力异常在同不同工况下的压力由20-1、20-2、20-3三个溢流阀、比例溢流阀21和减压阀25控制，值得一提是比例溢流阀21上自带安全阀，当安全阀调整螺杆跑位时候会限制系统压力。

中速磨煤机常见故障与解决方法摘要：中速磨煤机的工作转速处于50-300r/min之间，该设备在运行的过程中消耗的电量较少，且噪声小，煤粉成品的均匀性强，因此在许多行业中都有所应用。

而在实际工作中，为了保障其工作质量，还需要做好设备维护管理，及时发现并解决设备出现的故障，提高中速磨煤机运行的效率。

关键词：中速磨煤机；故障；解决对策中速磨煤机作为煤粉加工的关键性设备，因其低能耗、小体积以及高效率获得了广泛的应用，而结合实际应用情况来看，中速磨煤机在运行中会出现各式各样的故障，是否能够针对性的采取解决措施决定了设备的运行效果，因此对故障解决进行研究十分必要。

1磨煤机工作原理磨煤机作为一种外加力式辊盘磨机，内部配置了3个固定磨辊，3个磨辊的转动工作处于同一个旋转圆形磨盘。

准备磨制的原煤主要通过磨煤机中间安装的落煤管掉落在旋转磨盘上方，依靠该磨盘发生旋转运动所形成的离心力，原煤被甩到碾磨辊道上，然后再因磨辊所施加的力而成为颗粒。

在将原煤进行碾磨的同时，原煤也会被高温的空气加以干燥。

热空气通过风环喷嘴被传输到磨盘周围，将磨碎的煤粉颗粒进行加热烘干，并将其传输到磨煤机顶端安装的动态分离器中。

在这个分离器中，对煤粉进行有效的分离，使其成为各个不同的颗粒，一些粒度适中的细粉在经过磨煤机的出口管道的时候被热空气带入锅炉内进行相应的燃烧，而粒度不达标的粗粉因自身所具有的重力而再次落到磨盘之中进行碾磨。

2中速磨煤机常见故障2.1堵煤问题成因磨煤机无法直接将原煤立即进行研磨，需要缓慢将煤送入磨煤机当中，初步形成起料位。

但是最初的料位可以由所给定的时间来进行控制。

设备启动初期是堵煤问题的高发阶段，如果给煤机设备故障，致使原煤仓出现堵煤，就无法建立初始煤位。

在经过预计时间后，初始煤位低于预期，会迅速增加给煤机的转速，增加给煤量。

在这种情况下，如果没有及时掌握设备运行情况，就会出现堵煤问题。

石子煤一般是磨煤机无法磨碎的杂物，市场原煤中的岩石等成分有着较高的硬度，而设备自身结构硬度较低，所以在经过一段时间的运行后，叶片就会出现严重磨损，较大煤块会在进煤口形成堵塞。

风扇磨煤机常见故障分析及优化治理摘要：风扇磨煤机是火力发电厂燃用褐煤锅炉机组直吹式制粉系统的主体设备，也适应于化工、造纸厂的动力锅炉制粉需要。

它是一种同时完成煤的磨碎、干燥和输送三大功能合一的高效率的粉磨设备。

风扇磨煤机在运行的过程中可能或不可避免地出现如下几点问题，需要在维护的过程中及时处理，下面就简要地分析一下这些问题的产生及处理方法，以及针对磨煤机运行实际运行情况，提出优化治理方案的实施及总结。

关键词：风扇磨煤机；常见故障；优化治理1、风扇磨煤机的工作原理风扇磨磨机主要由带有护板的机壳和在机壳中高速旋转的打击轮所组成。

磨机大门可在轨道上移动，大门侧壁内装有隔温隔热的石棉填料，大门和引入管之间用密封隔断装置连接起来。

机壳的上部安装箱式惯性分离器，在分离器上部装有风量调节挡板，用来改变磨煤机出口通风量和煤粉出力。

打击轮悬臂安装在双列轴承支承的主轴上，由主电机轴与轴承箱主轴经联轴器相连，直接驱动打击轮进行高速旋转，对原煤进行破碎，并依靠磨煤机自身产生的压头，将风粉混合物输入送粉管道，进入锅炉燃烧室，进行燃烧。

电动机和轴承箱的轴承润滑由各自的润滑油站进行润滑和冷却。

打击轮在现场的安装、拆卸由专门的装置即风扇磨煤机检修小车独立完成，这样可以方便地拆卸和安装悬臂支承于主轴上的打击轮。

同时风扇磨煤机具有运输成品煤粉的功能。

高速旋转的打击轮通过打击和研磨将原煤磨碎，同时配有螺旋结构的机壳，打击轮产生将粉尘和空气混合的压力。

炉膛内的热烟气进入竖井管道上部，同时风扇磨煤机燃料表面湿度下降。

风扇磨煤机入口处的干燥介质的温度下降，在进行研磨的时候风扇磨煤机原煤已经基本上被烘干。

磨煤机将磨碎的煤粉带到分离器，而个别稍大颗粒返回磨煤机进行再次研磨，合格煤粉由空气煤粉管道送入锅炉炉膛。

2、风扇磨煤机运行常见故障分析及治理2.1设备漏风漏粉机壳衬板螺栓孔、大门面石棉绳部位、大门室检查门、分离器衬板螺丝孔、一次风管道焊缝及各检查门、挡板轴头等处漏风漏粉是相当严重的，所以风扇磨煤机治理漏风漏粉是一项长期而艰巨的工作。
