气压制动系统的主要构造元件和工作原理

气压制动器工作原理
一、气压制动器的概述
1.气压制动器的定义
2.气压制动器的作用
二、气压制动器的组成部分
1.气压制动器的主要组成部分
–气缸
–气阀
–制动鼓
–制动片
–制动蹄
–制动杆
2.气压制动器的工作原理
三、气压制动器的工作原理
1.制动工作时的步骤
–踩下制动踏板
–活塞产生力量
–释放制动时的步骤
–制动杆复位
–制动片与制动鼓分离
2.工作原理的详细解释
–制动气缸的工作原理
–制动阀的工作原理
–制动蹄的工作原理
–制动力的传递与释放
四、气压制动器的优缺点分析
1.优点
–制动力强大
–刹车距离短
–控制灵活
2.缺点
–维护成本高
–容易受到外界环境影响
五、气压制动器的应用领域
1.汽车行业
2.铁路行业
3.航空航天行业
六、气压制动器的发展趋势
1.智能化技术
2.节能环保技术
3.提高制动效率的技术创新
七、结语
总结气压制动器的工作原理和应用领域，展望其未来的发展趋势。

电动车的气压制动系统概述气压制动系统是电动车中一种常见的制动系统，其原理是利用气压将制动器施加在车轮上，实现制动效果。

本文将介绍电动车的气压制动系统的工作原理、组成局部以及维护保养方法等内容。

工作原理电动车的气压制动系统主要由制动阀、制动气缸、推杆、制动垫等组成。

当驾驶员踩下制动踏板时，制动阀会翻开，释放气压到制动气缸中。

制动气缸中的气压会推动推杆，使其连接的制动垫接触到车轮，产生摩擦力，从而实现制动效果。

组成局部1.制动阀：控制气压传递的设备，通常由踏板控制。

2.制动气缸：将气压转化为机械力的装置，通常有两个气缸，每个气缸连接一个车轮制动器。

3.推杆：通过气压推动制动垫与车轮接触的杆状装置，一般位于制动气缸与制动垫之间。

4.制动垫：与车轮接触并产生摩擦力的局部，通常由摩擦材料制成。

维护保养方法1.定期检查制动气缸的密封情况，确保气压不会泄漏。

2.检查制动阀的工作状态，确保能正常翻开和关闭。

3.观察制动垫的磨损情况，如发现磨损过大，及时更换。

4.检查推杆的工作状态，确保能顺利推动制动垫。

5.定期清洁和润滑制动器部件，以确保其正常工作。

优点1.气压制动系统具有较高的制动效果和稳定性，适用于各种行驶状态。

2.由于制动阻力相对较小，可以减少能量消耗。

3.气压制动系统可靠性高，维护本钱低。

缺点1.气压制动系统的制动力度通常较大，驾驶员在操控时需要有一定的经验和技巧。

2.系统复杂，维修和维护较为困难。

结论电动车的气压制动系统是一种常见的制动系统，通过利用气压将制动器施加在车轮上，实现制动效果。

该系统具有较高的制动效果和稳定性，同时具备可靠性高和维护本钱低的优点。

然而，驾驶员在操控时需要有一定的经验和技巧，并且系统的复杂性使得维修和维护较为困难。

因此，在使用气压制动系统的电动车时，驾驶员需要特别注意制动的力度和操控的技巧，同时定期进行维护保养，以确保制动系统的正常工作和平安行驶。

气压制动系统工作原理
气压制动系统是一种常用的车辆制动系统，它通过利用气压的力量来控制车辆的制动，以保证行车安全。

气压制动系统工作原理是基于气压传递和控制的，下面我们来详细了解一下它的工作原理。

气压制动系统主要由气压供应系统、制动器、控制阀和管路组成。

气压供应系统主要由压缩机、气罐、干燥器和过滤器组成，它们的作用是提供压缩空气并对其进行处理，以确保制动系统的正常工作。

当车辆进行制动时，制动踏板被踩下，通过控制阀将气压传递到制动器。

制动器是气压制动系统中重要的组成部分，它由活塞和制动鼓组成。

当气压进入制动器时，活塞被推动，制动鼓开始旋转，并产生制动力，以减缓车辆的速度。

制动器的制动力大小可以通过调节控制阀来控制。

气压制动系统的优点是它能够提供更强的制动力，并且具有制动稳定、可靠性高等特点。

此外，由于气压制动系统采用了气压传递和控制的原理，所以在一些特殊的工况下，例如在坡道上行驶或车辆发生故障时，驾驶员仍然能够通过控制系统来保证车辆的安全。

然而，气压制动系统也存在一些缺点。

由于其结构较为复杂，需要对其进行一定的维护和保养。

此外，气压制动系统在低温环境下容易出现冻结现象，影响制动性能。

气压制动系统是一种常用的车辆制动系统，其工作原理是通过气压传递和控制来实现的。

虽然其具有一些缺点，但在保证行车安全方面具有重要的作用。

因此，在日常驾驶中，我们需要对气压制动系统进行定期维护和保养，以确保其正常工作。

气压制动器工作原理
一、引言
气压制动器是一种常见的制动装置，广泛应用于各种机械设备和交通
工具中。

本文将详细介绍气压制动器的工作原理。

二、气压制动器的组成
气压制动器主要由以下几个部分组成：
1. 活塞：用于产生推力；
2. 弹簧：用于回弹；
3. 摩擦片：用于与摩擦面接触；
4. 气缸：用于存储和释放空气；
5. 阀门：用于控制空气流向。

三、气压制动器的工作原理
1. 制动过程中，当踏下刹车踏板时，空气从供应系统进入到制动阀中。

此时，阀门处于关闭状态，空气无法流入活塞室。

2. 当松开刹车踏板时，空气从供应系统进入到活塞室中。

此时，活塞
受到了推力，并将摩擦片与摩擦面接触。

3. 当需要停止运行时，驾驶员会踩下刹车踏板。

此时，阀门打开并释
放活塞室中的空气。

由于弹簧的作用，活塞会回到初始位置，并将摩
擦片与摩擦面分离。

4. 当需要启动时，驾驶员会松开刹车踏板。

此时，制动阀关闭并将空气从供应系统中引入到气缸中。

由于气缸内部的压力增加，活塞受到推力并将摩擦片与摩擦面接触。

四、气压制动器的优点
1. 操作简便：只需踩下或松开刹车踏板即可实现制动和解除制动；
2. 制动效果好：由于空气的压力大，所以制动效果比较稳定；
3. 适用范围广：气压制动器不仅适用于汽车、火车等交通工具，还可以应用于各种机械设备中。

五、总结
通过本文的介绍，我们了解了气压制动器的组成和工作原理，并了解了它的优点。

在实际应用中，我们需要根据具体情况选择合适的气压制动器，并注意维护和保养。

气压制动系统的主要构造元件和工作原理气压制动以压缩空气为制动源，制动踏板控制压缩空气进入车轮制动器，所以气压制动最大的优势是操纵轻便，提供大的制动力矩；气压制动的另一个优势是对长轴距、多轴和拖带半挂车、挂车等，实现异步分配制动有独特的优越性。

但是气压制动的缺点也很明显：相对于液压制动，气压制动结构要复杂的多；且制动不如液压式柔和、行驶舒适性差；所以气压制动因而一般只用于中、重型汽车上。

下面主要以斯太尔8X4载重汽车为例介绍气压制动传动装置主要部件的结构组成。

1.空气压缩机空气压缩机是全车制动系气路的气源，斯太尔6X4载重汽车空气压缩机为单缸混合冷却式，气缸体为风冷，气缸盖通过发动机冷却系统水冷。

它固定在发动机前端左侧的支架上，它的传动齿轮与其曲轴为高扭矩自锁连接，在正时齿轮室中悬臂安装，由发动机曲轴通过中间齿轮、喷油泵齿轮、空气压缩机传动轴驱动转动，其构造如图18. 5 所示，与汽车发动机机构相似，它主要由空气压缩机壳体1、活塞2、曲轴3、单向阀4等组成。

壳体由气缸体、气缸盖组成，壳体是铸铁的，外面带有用于空气冷却的散热筋片，里面是用于产生压缩空气的气缸。

进、排气阀门采用舌簧结构，进气口经气管通向空气滤清器；出气口则经气管通向空气干燥器。

润滑油由发动机主油道经油管、滚珠轴承，进入曲轴箱，然后经正时齿轮室回到油底壳。

活塞通过连杆与曲轴相连，连杆轴承合金直接浇注在连杆大头和连杆瓦盖上，活塞通过活塞环与气缸密封。

曲轴两端通过滚珠轴承支承在曲轴箱，前后有轴承盖，前端伸出盖外用半圆键及螺母固装传动齿轮，前端孔分另1J 装有防止漏油的油封。

发动机运转时，空气压缩机随之转动，当活塞下行时，进气阀门被打开，外界空气经空气滤清器、进气道进人气缸。

当活塞上行时，进气阀门被关闭，气缸空气被压缩，出气阀门在压缩空气的作用下被打开，压缩空气由空气压缩机出气口经管路、空气干燥器进人储气筒和四管路保护阀。

2.空气干燥器空气干燥器吸收压缩空气中的水，为制动气路提供清洁干燥的压缩空气。

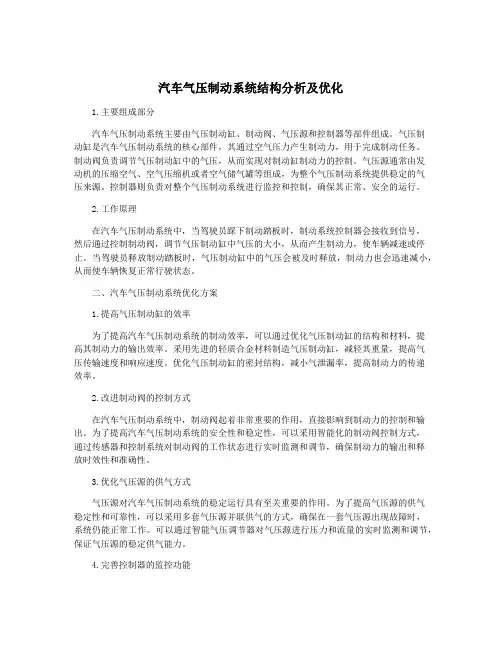

汽车气压制动系统结构分析及优化1.主要组成部分汽车气压制动系统主要由气压制动缸、制动阀、气压源和控制器等部件组成。

气压制动缸是汽车气压制动系统的核心部件，其通过空气压力产生制动力，用于完成制动任务。

制动阀负责调节气压制动缸中的气压，从而实现对制动缸制动力的控制。

气压源通常由发动机的压缩空气、空气压缩机或者空气储气罐等组成，为整个气压制动系统提供稳定的气压来源。

控制器则负责对整个气压制动系统进行监控和控制，确保其正常、安全的运行。

2.工作原理在汽车气压制动系统中，当驾驶员踩下制动踏板时，制动系统控制器会接收到信号，然后通过控制制动阀，调节气压制动缸中气压的大小，从而产生制动力，使车辆减速或停止。

当驾驶员释放制动踏板时，气压制动缸中的气压会被及时释放，制动力也会迅速减小，从而使车辆恢复正常行驶状态。

二、汽车气压制动系统优化方案1.提高气压制动缸的效率为了提高汽车气压制动系统的制动效率，可以通过优化气压制动缸的结构和材料，提高其制动力的输出效率。

采用先进的轻质合金材料制造气压制动缸，减轻其重量，提高气压传输速度和响应速度。

优化气压制动缸的密封结构，减小气泄漏率，提高制动力的传递效率。

2.改进制动阀的控制方式在汽车气压制动系统中，制动阀起着非常重要的作用，直接影响到制动力的控制和输出。

为了提高汽车气压制动系统的安全性和稳定性，可以采用智能化的制动阀控制方式，通过传感器和控制系统对制动阀的工作状态进行实时监测和调节，确保制动力的输出和释放时效性和准确性。

3.优化气压源的供气方式气压源对汽车气压制动系统的稳定运行具有至关重要的作用。

为了提高气压源的供气稳定性和可靠性，可以采用多套气压源并联供气的方式，确保在一套气压源出现故障时，系统仍能正常工作。

可以通过智能气压调节器对气压源进行压力和流量的实时监测和调节，保证气压源的稳定供气能力。

4.完善控制器的监控功能控制器作为汽车气压制动系统的“大脑”，其监控功能十分重要。

气压制动系统的主要构造元件和工作原理气压制动系统是一种广泛应用于汽车、火车和飞机等交通工具中的重要安全装置。

它通过利用气体压力来实现车辆的制动，保证行驶过程中的安全性。

本文将介绍气压制动系统的主要构造元件和工作原理。

一、气压制动系统的构造元件1. 气压制动器：气压制动器是气压制动系统的核心部件之一。

它由气缸、活塞和制动鼓等组成。

当制动踏板被踩下时，制动液体通过管道传递到气缸中，推动活塞向外运动，使制动鼓受到压力，从而实现制动效果。

2. 空气压缩机：空气压缩机是气压制动系统的动力来源。

它通过压缩空气来提供系统所需的气压。

空气压缩机通常由发动机驱动，将外界空气经过滤清器后进行压缩，并将压缩空气送入气压制动系统中。

3. 空气储气罐：空气储气罐是气压制动系统的气源储存装置。

它通常由多个气缸组成，用于储存压缩空气，以便在需要时提供足够的气压。

空气储气罐还可以平衡气压系统的波动，保证制动系统的稳定性。

4. 制动阀门：制动阀门是气压制动系统的控制装置。

它根据驾驶员的操作指令，控制气压的流动和分配，从而实现制动的灵活控制。

常见的制动阀门包括制动踏板阀、制动缓冲阀和制动分配阀等。

二、气压制动系统的工作原理气压制动系统的工作原理基于气体的压力传递和释放。

下面将介绍气压制动系统的工作过程。

1. 制动准备阶段：当驾驶员踩下制动踏板时，制动液体从主缸流入气压制动器中，推动活塞向外运动。

同时，空气压缩机开始工作，将外界空气压缩并送入空气储气罐中。

2. 制动施加阶段：当制动踏板被踩下一定深度时，制动阀门打开，将储存在空气储气罐中的压缩空气送入气压制动器中。

气压推动活塞向外运动，使制动鼓受到压力，车辆开始减速或停止。

3. 制动释放阶段：当驾驶员松开制动踏板时，制动阀门关闭，制动器内的压缩空气被释放，活塞回到原位，制动鼓不再受到压力。

车辆恢复正常行驶状态。

总结起来，气压制动系统通过气压传递和释放来实现车辆的制动。

驾驶员通过操作制动踏板，控制制动阀门的开闭，从而调节气压的流动和分配，实现车辆的灵活制动。

气压制动系统的主要构造元件和工作原理气压制动系统是一种常见的车辆制动系统，它通过利用气压来实现制动功能。

气压制动系统主要由以下几个构造元件组成：空气压缩机、气压储气罐、制动阀组、制动踏板、制动缸、制动盘（或制动鼓）、制动片（或制动鞋）等。

1. 空气压缩机：空气压缩机是气压制动系统的核心部件之一，它负责将空气压缩成高压气体，并将其送入气压储气罐中。

常见的空气压缩机有活塞式和螺杆式两种。

2. 气压储气罐：气压储气罐是用来存储高压气体的容器，它起到平衡气压和缓冲气压波动的作用。

储气罐通常安装在车辆底盘上，数量根据车辆的需求而定。

3. 制动阀组：制动阀组是气压制动系统的控制中心，它由多个阀门组成，负责控制气压的流动和分配。

常见的制动阀有进气阀、排气阀、制动力调节阀等。

4. 制动踏板：制动踏板是驾驶员操作的部件，通过踩踏不同的力度来控制制动力的大小。

制动踏板通过连杆和制动阀组相连，将驾驶员的踩踏力量转化为制动力。

5. 制动缸：制动缸是将气压转化为机械力的装置，它分为主缸和从缸两部分。

主缸接受制动踏板的力量，并将其转化为推动从缸活塞的力量，从而实现制动效果。

6. 制动盘（或制动鼓）：制动盘（或制动鼓）是气压制动系统的摩擦部件，它与车轮相连，通过制动片（或制动鞋）的摩擦来产生制动力。

制动盘通常由铸铁或钢铁制成，具有良好的散热性能和耐磨性能。

7. 制动片（或制动鞋）：制动片（或制动鞋）是与制动盘（或制动鼓）接触的摩擦材料，它通过与制动盘（或制动鼓）的摩擦来实现制动效果。

制动片通常由摩擦材料、支撑材料和胶合剂组成。

气压制动系统的工作原理如下：1. 制动系统准备阶段：当驾驶员踩下制动踏板时，制动踏板的力量通过连杆传递给制动阀组。

制动阀组接收到信号后，将空气压力传递给制动缸。

2. 制动力传递阶段：制动缸接收到来自制动阀组的气压信号后，将气压转化为机械力，推动制动片（或制动鞋）与制动盘（或制动鼓）接触。

制动片与制动盘（或制动鼓）之间的摩擦产生制动力，使车辆减速或停止。

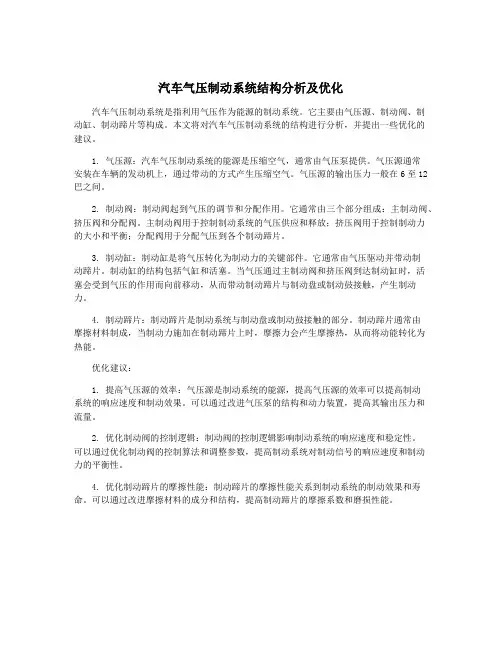

汽车气压制动系统结构分析及优化汽车气压制动系统是指利用气压作为能源的制动系统。

它主要由气压源、制动阀、制动缸、制动蹄片等构成。

本文将对汽车气压制动系统的结构进行分析，并提出一些优化的建议。

1. 气压源：汽车气压制动系统的能源是压缩空气，通常由气压泵提供。

气压源通常安装在车辆的发动机上，通过带动的方式产生压缩空气。

气压源的输出压力一般在6至12巴之间。

2. 制动阀：制动阀起到气压的调节和分配作用。

它通常由三个部分组成：主制动阀、挤压阀和分配阀。

主制动阀用于控制制动系统的气压供应和释放；挤压阀用于控制制动力的大小和平衡；分配阀用于分配气压到各个制动蹄片。

3. 制动缸：制动缸是将气压转化为制动力的关键部件。

它通常由气压驱动并带动制动蹄片。

制动缸的结构包括气缸和活塞。

当气压通过主制动阀和挤压阀到达制动缸时，活塞会受到气压的作用而向前移动，从而带动制动蹄片与制动盘或制动鼓接触，产生制动力。

4. 制动蹄片：制动蹄片是制动系统与制动盘或制动鼓接触的部分。

制动蹄片通常由摩擦材料制成，当制动力施加在制动蹄片上时，摩擦力会产生摩擦热，从而将动能转化为热能。

优化建议：1. 提高气压源的效率：气压源是制动系统的能源，提高气压源的效率可以提高制动系统的响应速度和制动效果。

可以通过改进气压泵的结构和动力装置，提高其输出压力和流量。

2. 优化制动阀的控制逻辑：制动阀的控制逻辑影响制动系统的响应速度和稳定性。

可以通过优化制动阀的控制算法和调整参数，提高制动系统对制动信号的响应速度和制动力的平衡性。

4. 优化制动蹄片的摩擦性能：制动蹄片的摩擦性能关系到制动系统的制动效果和寿命。

可以通过改进摩擦材料的成分和结构，提高制动蹄片的摩擦系数和磨损性能。
