I2C24LC02C读写例程（PIC单片机）I2C 24LC02 C读写例程(PIC单片机)[单片机]发布时间：2008-04-22 10:11:001 I2C总线特点I2C总线最主要的优点是其简单性和有效性。
由于接口直接在组件之上，因此I2C总线占用的空间非常小，减少了电路板的空间和芯片管脚的数量，降低了互联成本。
总线的长度可高达25英尺，并且能够以10Kbps的最大传输速率支持40个组件。
I2C总线的另一个优点是，它支持多主控(multimastering)，其中任何能够进行发送和接收的设备都可以成为主总线。
一个主控能够控制信号的传输和时钟频率。
当然，在任何时间点上只能有一个主控。
2 I2C总线工作原理I2C总线上的数据稳定规则，SCL为高电平时SDA上的数据保持稳定，SCL为低电平时允许SDA变化。
如果SCL处于高电平时，SDA 上产生下降沿，则认为是起始位，SDA上的上升沿认为是停止位。
通信速率分为常规模式(时钟频率100kHz)和快速模式(时钟频率400kHz)。
同一总线上可以连接多个带有I2C接口的器件，每个器件都有一个唯一的地址，既可以是单接收的器件，也可以是能够接收发送的器件。
每次数据传输都是以一个起始位开始，而以停止位结束。
传输的字节数没有限制。
最高有效位将首先被传输，接收方收到第8位数据后会发出应答位。
数据传输通常分为两种：主设备发送从设备接收和从设备发送主设备接收。
这两种模式都需要主机发送起始位和停止位，应答位由接收方产生。
从设备地址一般是1或2个字节，用于区分连接在同一I2C上的不同器件。
I2C总线在传送数据过程中共有三种类型信号，它们分别是：开始信号、结束信号和应答信号。
开始信号：SCL为高电平时，SDA由高电平向低电平跳变，开始传送数据。
结束信号：SCL为高电平时，SDA由低电平向高电平跳变，结束传送数据。
应答信号：接收数据的IC在接收到8bit数据后，向发送数据的IC 发出特定的低电平脉冲，表示已收到数据。

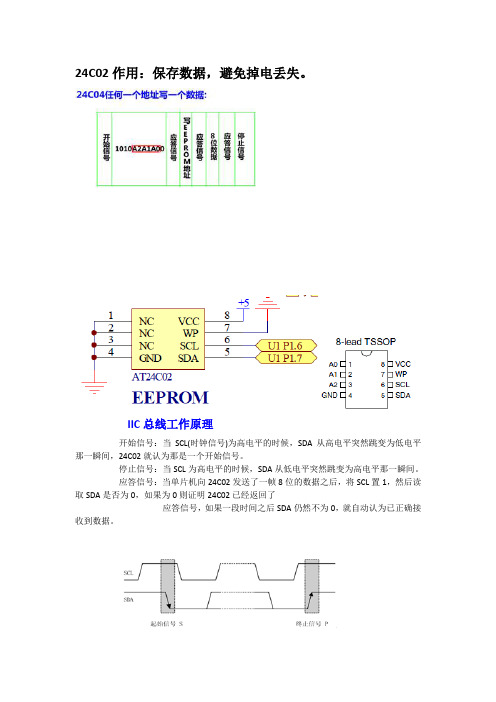

24C02作用：保存数据，避免掉电丢失。
IIC总线工作原理
开始信号：当SCL(时钟信号)为高电平的时候，SDA从高电平突然跳变为低电平那一瞬间，24C02就认为那是一个开始信号。
停止信号：当SCL为高电平的时候，SDA从低电平突然跳变为高电平那一瞬间。
应答信号：当单片机向24C02发送了一帧8位的数据之后，将SCL置1，然后读取SDA是否为0，如果为0则证明24C02已经返回了
应答信号，如果一段时间之后SDA仍然不为0，就自动认为已正确接收到数据。
据传送时，时钟信号为高电平期间，数据线上的数据必须保持稳定，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。

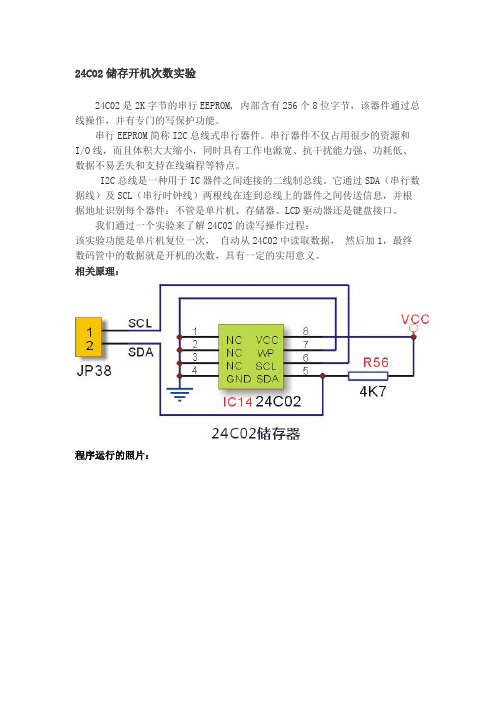

24C02储存开机次数实验24C02是2K字节的串行EEPROM, 内部含有256个8位字节，该器件通过总线操作，并有专门的写保护功能。
串行EEPROM简称I2C总线式串行器件。
串行器件不仅占用很少的资源和I/O线，而且体积大大缩小，同时具有工作电源宽、抗干扰能力强、功耗低、数据不易丢失和支持在线编程等特点。
I2C总线是一种用于IC器件之间连接的二线制总线。
它通过SDA（串行数据线）及SCL（串行时钟线）两根线在连到总线上的器件之间传送信息，并根据地址识别每个器件：不管是单片机、存储器、LCD驱动器还是键盘接口。
我们通过一个实验来了解24C02的读写操作过程：该实验功能是单片机复位一次，自动从24C02中读取数据，然后加1，最终数码管中的数据就是开机的次数，具有一定的实用意义。
相关原理：程序运行的照片：接线方法：1、接8位数码管的数据线。
将数码管部份的数据口 JP5接到CPU部份的P0口JP51.2、接8位数码管的显示位线。
将数码管部份的显示位口 JP8接到CPU部份的P2口JP52.3、用一根2PIN数据线一端插入CPU部份JP53（P3口）的P3.6,P3.7另外一端插入24C02部份的控制端JP38。
烧写后用手按复位键可以看到数码管每按一下加一。
程序流程图：汇编语言参考程序： SDA24 EQU P3.7 SCLK24 EQU P3.6 ORG 0000HAJMP MAINORG 0080HMAIN:CLR P3.7 ;打开写保护MOV DPTR,#TABMOV A,#00H ;读地址LCALL RD24CJNE A,#10,TTTT: JNC TT1AJMP TT2TT1: MOV A,#00TT2: MOV 30H,AMOVC A,@A+DPTRCLR P2.6 ;开数码管MOV P0,A ;送显示MOV A,30HINC AMOV B,AMOV A,#00HLCALL WT24AJMP $TAB: DB 28H,7EH,0A2H,62H,74H,61H,21H,7AH,20H,60HRD24: PUSH ACC ;读24C02子程序。

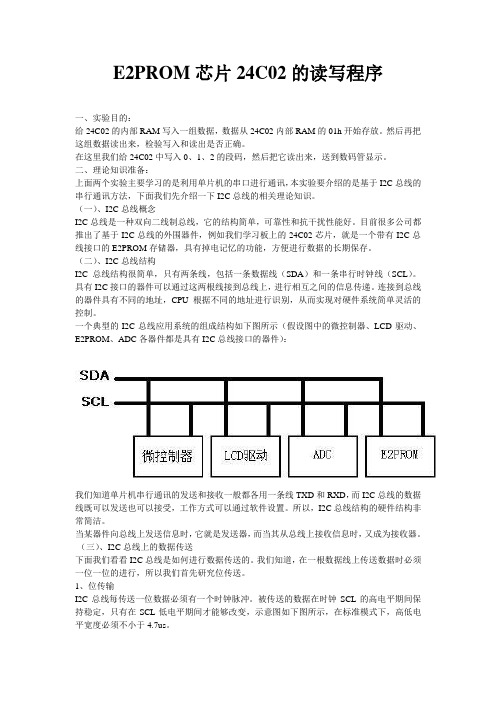

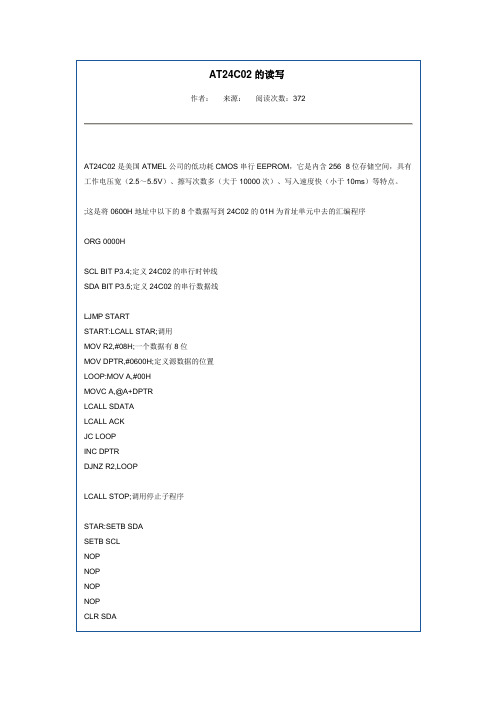

E2PROM芯片24C02的读写程序一、实验目的：给24C02的内部RAM写入一组数据，数据从24C02内部RAM的01h开始存放。
然后再把这组数据读出来，检验写入和读出是否正确。
在这里我们给24C02中写入0、1、2的段码，然后把它读出来，送到数码管显示。
二、理论知识准备：上面两个实验主要学习的是利用单片机的串口进行通讯，本实验要介绍的是基于I2C总线的串行通讯方法，下面我们先介绍一下I2C总线的相关理论知识。
（一）、I2C总线概念I2C总线是一种双向二线制总线，它的结构简单，可靠性和抗干扰性能好。
目前很多公司都推出了基于I2C总线的外围器件，例如我们学习板上的24C02芯片，就是一个带有I2C总线接口的E2PROM存储器，具有掉电记忆的功能，方便进行数据的长期保存。
（二）、I2C总线结构I2C总线结构很简单，只有两条线，包括一条数据线（SDA）和一条串行时钟线（SCL）。
具有I2C接口的器件可以通过这两根线接到总线上，进行相互之间的信息传递。
连接到总线的器件具有不同的地址，CPU根据不同的地址进行识别，从而实现对硬件系统简单灵活的控制。
一个典型的I2C总线应用系统的组成结构如下图所示（假设图中的微控制器、LCD驱动、E2PROM、ADC各器件都是具有I2C总线接口的器件）：我们知道单片机串行通讯的发送和接收一般都各用一条线TXD和RXD，而I2C总线的数据线既可以发送也可以接受，工作方式可以通过软件设置。
所以，I2C总线结构的硬件结构非常简洁。
当某器件向总线上发送信息时，它就是发送器，而当其从总线上接收信息时，又成为接收器。
（三）、I2C总线上的数据传送下面我们看看I2C总线是如何进行数据传送的。
我们知道，在一根数据线上传送数据时必须一位一位的进行，所以我们首先研究位传送。
1、位传输I2C总线每传送一位数据必须有一个时钟脉冲。
被传送的数据在时钟SCL的高电平期间保持稳定，只有在SCL低电平期间才能够改变，示意图如下图所示，在标准模式下，高低电平宽度必须不小于4.7us。
一这物行时每如一、认识IIC 这是最常用、物理结构上，行信息 传输。
时钟。
信息传每个器件都有如：存储器）C 总线的工作方最典型的II IIC 系统由一。
在数据传输传输的对象和方有一个唯一的地。
发送器或接方式C 总线连接方一条串行数据输时，由主机初方向以及信息地址，而且可接收器可以在IIC 时方式。
据线SDA 和一条初始化一次数息传输的开始可以是单接收的在主模式或从模时序24C02的条串行时钟线数据传输，主和终 止均由的器件（例如模式下操作，的操作 线SCL 组成。
主机使数据在S 主机决定。
如：LCD 驱动器这取决于芯片主机按一定的SDA 线上传输器）或者可以接片是否必须启的通信协议向输的同时还通过接收也可以发启动数据的传从机寻址和进过SCL 线传输发送的器件（例传输还是仅仅被进输例被寻1I 在低2I 寻址。
1．总线上数据IIC 总线是以在时钟线高电低电平时，才2．总线上的信IIC 总线在传据的有效性串行方式传输电平期间数据线才允许数据线上信号送数据过程中输数据，从数据线上必须保持上的电平状态中共有四种类据字节的最高持稳定 的逻辑态变化，如图类型信号，它们高位开始传送，辑电平状态，11-2所示。
们分别是：开，每一个数据位高电平为数据开始信号、停止位在SCL 上都据1，低电平为止信号、重新都有一个时钟为数据0。
只新开始信号和应脉冲相对应。
有在时钟线为应答信号。
为开的停停重之所开始信号(STA 的时候，例如停止信号(STO 停止信号，结重新开始信号之前，主机通所示，当SCL ART)：如图1如，没有主动设OP)：如图11结束数据通信。
号(Repeated S 通过发送重新开L为高电平时，1-3所示，当设备在使用总-3所示，当。
START)：在I 开始信号，可，SDA由高电当SCL 为高电总线(SDA 和S SCL 为高电平IC 总线上，由可以转换与当电平向低电平跳平时，SDA 由CL 都处于高电平时，SDA 由低由主机发送一前从机的通信跳变，产生重由高电平向低电电平)，主机通低电平向高电一个开始信号启信模 式，或是重新开始信号，电平跳变，产通过发送开始电平跳变，产生启动一次通信是切换到与另，它的本质就产生开始信号始(START)信号生停止信号。
