ATMEGA16读写iic(TWI)(24c02) C语言程序

51单片机IIC总线操作及24c02指定地址的读写51单片机IIC总线操作及24c02指定地址的读写（单片机用STC89C58RD+）//24c02数据读写操作。

程序实现每一秒钟往24c02的指定地址内写入数据（既每一秒钟保存一次当前值）。

//共计时100秒，计时同步显示到数码管上，同时由8个led灯指示十位数的编码值。

//两个按键：单片机上电后按key6按键读取上次关机时存储到24c02内的数据，接着此数据继续计时显示。

//按key5按键计时停止。

#include#include#define uchar unsigned char#define sda P20 //24c02数据接到P2.0口#define scl P21 //24c02时钟接到P2.1口//sbit sda=P2^0;//sbit scl=P2^1;sbit key6=P3^7;sbit key5=P3^6;uchar cont=0;uchar write=0; //标志位uchar code table[]={0x28,0xeb,0x32,0xa2,0xe1,0xa4,0x24,0xea,0x20,0xa0};void delay(){_nop_();_nop_();_nop_();}void delay1(uchar x){uchar a,b;for(a=x;a>0;a--)for(b=100;b>0;b--);}/***以下为24c02的IIC总线操作及读写数据的通用程序，IIC总线部分的程序可以用在其他IIC器件中参考郭天祥新概念51c语言***/void start() //开始{sda=1;delay();scl=1;delay();sda=0;delay();}void stop() //停止{sda=0;delay();scl=1;delay();sda=1;delay();}void respons() //应答{uchar i;delay();while((sda==1)&&(i<250))i++; scl=0;delay();}void init(){sda=1;delay();scl=1;delay();}void write_byte(uchar date) {uchar i,temp;temp=date;for(i=0;i<8;i++){temp=temp<<1;scl=0;delay();sda=CY;delay();scl=1;delay();// scl=0;// delay();}scl=0;sda=1;delay();}uchar read_byte(){uchar i,k;scl=0;delay();sda=1;delay();for(i=0;i<8;i++){scl=1;delay();k=(k<<1)|sda;scl=0;delay();}return k;}void write_add(uchar address,uchar date) //24c02任一地址写入数据{start();write_byte(0xa0);respons();write_byte(address);respons();write_byte(date);respons();}uchar read_add(uchar address) //24c02任一地址读取数据{uchar date;start();write_byte(0xa0);respons();write_byte(address);respons();start();write_byte(0xa1);respons();date=read_byte();stop();return date;}/***以上为24c02的IIC总线操作及读写数据的通用程序，IIC总线部分的程序可以用在其他IIC器件中参考郭天祥新概念51c语言***/void display(uchar shi,uchar ge) //显示子程序，P0口为数码管段{P0=table[shi];P27=0;delay1(5);P27=1;P0=table[ge];P26=0;delay1(5);P1=table[shi]; //led指示灯按十位数变化相应亮灭}void main(){uchar keyscan;init();cont=read_add(36);if(cont==100)cont=0;TMOD=0X01; //ding shi qi gong zuo zai fang shi 1.EA=1;ET0=1;TH0=(65536-50000)/256;TL0=(65536-50000)%256;TR0=1; //启动定时器0P3=P3|0xfc; //11111100 置位按键位，p3口除p3.0和p3.1外接有6个按键keyscan=P3;switch(keyscan|0x03){case 0x7f: //如果key6被按下{while(key5!=0){display(cont/10,cont%10); //分解为十位数和个位数if(write==1){write=0;write_add(36,cont); //每1s写入数据cont到36地址处(地址0~255可任选)}}break;}case 0xbf: //如果key5被按下{while(key6!=0){TR0=0; //停止定时器read_add(36); //读取36号地址处数据静态显示display(cont/10,cont%10);}break;}}}void timer0() interrupt 1{uchar temp;TH0=(65536-50000)/256; //50ms中断初值，晶振12MHzTL0=(65536-50000)%256;temp++;if(temp==20) //temp每中断20次为1s(50ms*20=1000ms=1s) {temp=0;cont++; //每1s时间到cont加一write=1; //到1s时标志位置一,开始往24c02里写入数据if(cont==100)cont=0; //100s时间到从00重新开始计时} }。

/*------51单片机-----------------------名称：外部存储器24c02..芯片：STC89C51..邮箱：MG_TCCX@QQ：2424488418编写：C.ROOKIE日期：2012.9.13 (21:31)内容：定义一个数组，把数组的数据写入24c02存储，然后清楚数组，把24c02的数据读取到数组里，然后显示在数码管上..--------------------------------------*/#include<reg52.h>#include<intrins.h> //这个文件里有空操作指令..#define _Nop() _nop_() //定义空操作指令..unsigned char code dofly_DuanMa[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};// 显示段码值0~Funsigned char code dofly_WeiMa[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//分别对应相应的数码管点亮,即位码sbit SCL=P2^0; //模拟IIC总线时钟控制位。

sbit SDA=P2^1; //模拟IIC总线数据传送位。

sbit LATCH1=P2^2; //数码管段选。

sbit LATCH2=P2^3; //数码管位选。

bit ack; //模拟应答标志位。

//声明延时程序。

void DelayUs(unsigned char);void DelayMs(unsigned char);//定义延时程序。

void DelayUs(unsigned char t){while(--t){}}void DelayMs(unsigned char t){while(--t){DelayUs(245);DelayUs(245);}}//启动IIC总线..void Start_IIC(){SDA=1; //SCL=1的情况下，SDA从高电平到低电平就能启动IIC总线.. _Nop();SCL=1; //起始条件建立的时间大概4.7us .._Nop();_Nop();_Nop();_Nop();_Nop();SDA=0; //已经启动IIC总线.._Nop(); //起始条件锁定时间大概4.7us .._Nop();_Nop();_Nop();_Nop();SCL=0; //钳住IIC总线。

24c02读写程序大全2C总线的应用(24C02子程序)// 对24C02的读、写// extern void DelayMs(unsigned int);// extern void Read24c02(unsigned char *RamAddress,unsigned char Ro mAddress,unsigned char bytes);// extern void Write24c02(unsigned char *RamAddress,unsigned char Ro mAddress,unsigned char bytes);/***************************************************************************/#define WriteDeviceAddress 0xa0#define ReadDviceAddress 0xa1#include <reg52.h>#include <stdio.h>#include <absacc.h>/***************************************************************************/sbit SCL=P2^7;sbit SDA=P2^6;bit DOG;/***************************************************************************/void DelayMs(unsigned int number) {unsigned char temp;for(;number!=0;number--,DOG=!DOG) {for(temp=112;temp!=0;temp--) {}}}/***************************************************************************/void Start() {SDA=1;SCL=1;SDA=0;SCL=0;}/***************************************************************************/void Stop() {SCL=0;SDA=0;SDA=1;}/***************************************************************************/void Ack() {SDA=0;SCL=1;SCL=0;SDA=1;}/***************************************************************************/void NoAck() {SDA=1;SCL=1;SCL=0;}/***************************************************************************/bit TestAck() {bit ErrorBit;SDA=1;SCL=1;ErrorBit=SDA;SCL=0;return(ErrorBit);}/***************************************************************************/void Write8Bit(unsigned char input) {unsigned char temp;for(temp=8;temp!=0;temp--) {SDA=(bit)(input&0x80);SCL=1;SCL=0;input=input<<1;}}/***************************************************************************/void Write24c02(unsigned char *Wdata,unsigned char RomAddress,unsign ed char number) {Write8Bit(WriteDeviceAddress);TestAck();Write8Bit(RomAddress);TestAck();for(;number!=0;number--) {Write8Bit(*Wdata);TestAck();Wdata++;}Stop();DelayMs(10);}/***************************************************************************/ unsigned char Read8Bit() {unsigned char temp,rbyte=0;for(temp=8;temp!=0;temp--) {SCL=1;rbyte=rbyte<<1;rbyte=rbyte|((unsigned char)(SDA));SCL=0;}return(rbyte);}/***************************************************************************/void Read24c02(unsigned char *RamAddress,unsigned char RomAddress, unsigned char bytes) {//unsigned char temp,rbyte;Start();Write8Bit(WriteDeviceAddress);TestAck();Write8Bit(RomAddress);TestAck();Start();Write8Bit(ReadDviceAddress);TestAck();while(bytes!=1) {*RamAddress=Read8Bit();RamAddress++;bytes--;}*RamAddress=Read8Bit();NoAck();Stop();}[单片机应用]24c02的读写程序电子工匠发表于2007-1-4 22:33:07;---------------从24C02整组读数据RD_INI: LCALL DELAYRD_AREA: LCALL DELAYLCALL STARTLCALL DELAYLCALL WRITE ;24C02信息的读入LCALL DELAYLCALL ACKLCALL DELAYJC RD_AREAMOV R2, #8CLR P1.7 ;起始地址为00 ADDR_0: LCALL DELAYLCALL DELAYSETB P1.6LCALL DELAYLCALL DELAYCLR P1.6LCALL DELAYDJNZ R2, ADDR_0LCALL ACKLCALL DELAYJC RD_AREALCALL DELAYLCALL STARTMOV R0, #SAVE0MOV R3, #8 ;6个字节LCALL DELAYLCALL READLCALL DELAYLCALL ACKJC RD_AREARD_R_0: LCALL DELAYLCALL DELAYLCALL RD_INFOLCALL DELAYINC R0DJNZ R3, RD_R_1lcall ack_2lcall delayLCALL STOPRETrd_r_1: lcall ack_1sjmp rd_r_0;---------------向24C02整组写数据WR_INI: LCALL DELAYLCALL STARTLCALL DELAYLCALL WRITELCALL DELAYLCALL ACKLCALL DELAYJC WR_INICLR P1.7MOV R2, #8WR_W_0: LCALL DELAY ;写地址SETB P1.6LCALL DELAYLCALL DELAYCLR P1.6LCALL DELAYDJNZ R2, WR_W_0LCALL DELAYLCALL ACKLCALL DELAYJC WR_INIMOV R0, #SAVE0MOV R3, #8 ;6个字节WR_W_1: LCALL WR_INFOLCALL DELAYLCALL ACKLCALL DELAYJC WR_INIINC R0DJNZ R3, WR_W_1LCALL DELAYLCALL STOPRET;---------------24C02启动START: SETB P1.7SETB P1.6LCALL DELAYCLR P1.7LCALL DELAYCLR P1.6RET;---------------24C02读命令字;片选为"00";---------------------------- READ: MOV A, #10100001B MOV R2, #8RD1: RLC AMOV P1.7, CSETB P1.6LCALL DELAYCLR P1.6LCALL DELAYDJNZ R2, RD1RET;---------------24C02写命令字;片选为"00";---------------------------- WRITE: MOV A, #10100000B MOV R2, #8WR1: RLC AMOV P1.7, CSETB P1.6LCALL DELAYCLR P1.6CLR P1.7LCALL DELAYDJNZ R2, WR1RET;---------------24C02结束命令字STOP: CLR P1.7LCALL DELAYSETB P1.6LCALL DELAYSETB P1.7LCALL DELAYCLR P1.6RET;---------------24C02的应答信息ACK: SETB P1.7SETB P1.6LCALL DELAYmov a, p1MOV C, a.7LCALL DELAYCLR P1.6RETack_1: CLR P1.7 ;应答SETB P1.6lcall delayCLR P1.6lcall delaySETB P1.7lcall delayRETack_2: SETB P1.7 ;非应答SETB P1.6lcall delayCLR P1.6CLR P1.7lcall delayRET;---------------24C02的读;R0:数据的存储地址;-------------------------------- RD_INFO: SETB P1.7LCALL DELAYMOV R2, #8MOV R7, #0MOV A, #0RD_I_0: SETB P1.6LCALL DELAYMOV A, P1MOV C, A.7LCALL DELAYCLR P1.6MOV A, R7RLC AMOV R7, ALCALL DELAYDJNZ R2, RD_I_0MOV @R0, ARET;---------------24C02的写;R0:数据的写数据地址;-----------------------------------WR_INFO: MOV A, @R0MOV R2, #8WR_O_0: RLC AMOV P1.7, CLCALL DELAYSETB P1.6LCALL DELAYLCALL DELAYCLR P1.6LCALL DELAYDJNZ R2, WR_O_0RET24Cxx I2C EEPROM字节读写驱动程序，芯片A0-A1-A2要接GND(24C65接VCC,具体看DataSheet)。

I2C24LC02C读写例程（PIC单片机）I2C 24LC02 C读写例程(PIC单片机)[单片机]发布时间：2008-04-22 10:11:001 I2C总线特点I2C总线最主要的优点是其简单性和有效性。

由于接口直接在组件之上，因此I2C总线占用的空间非常小，减少了电路板的空间和芯片管脚的数量，降低了互联成本。

总线的长度可高达25英尺，并且能够以10Kbps的最大传输速率支持40个组件。

I2C总线的另一个优点是，它支持多主控(multimastering)，其中任何能够进行发送和接收的设备都可以成为主总线。

一个主控能够控制信号的传输和时钟频率。

当然，在任何时间点上只能有一个主控。

2 I2C总线工作原理I2C总线上的数据稳定规则，SCL为高电平时SDA上的数据保持稳定，SCL为低电平时允许SDA变化。

如果SCL处于高电平时，SDA 上产生下降沿，则认为是起始位，SDA上的上升沿认为是停止位。

通信速率分为常规模式(时钟频率100kHz)和快速模式(时钟频率400kHz)。

同一总线上可以连接多个带有I2C接口的器件，每个器件都有一个唯一的地址，既可以是单接收的器件，也可以是能够接收发送的器件。

每次数据传输都是以一个起始位开始，而以停止位结束。

传输的字节数没有限制。

最高有效位将首先被传输，接收方收到第8位数据后会发出应答位。

数据传输通常分为两种：主设备发送从设备接收和从设备发送主设备接收。

这两种模式都需要主机发送起始位和停止位，应答位由接收方产生。

从设备地址一般是1或2个字节，用于区分连接在同一I2C上的不同器件。

I2C总线在传送数据过程中共有三种类型信号，它们分别是：开始信号、结束信号和应答信号。

开始信号：SCL为高电平时，SDA由高电平向低电平跳变，开始传送数据。

结束信号：SCL为高电平时，SDA由低电平向高电平跳变，结束传送数据。

应答信号：接收数据的IC在接收到8bit数据后，向发送数据的IC 发出特定的低电平脉冲，表示已收到数据。

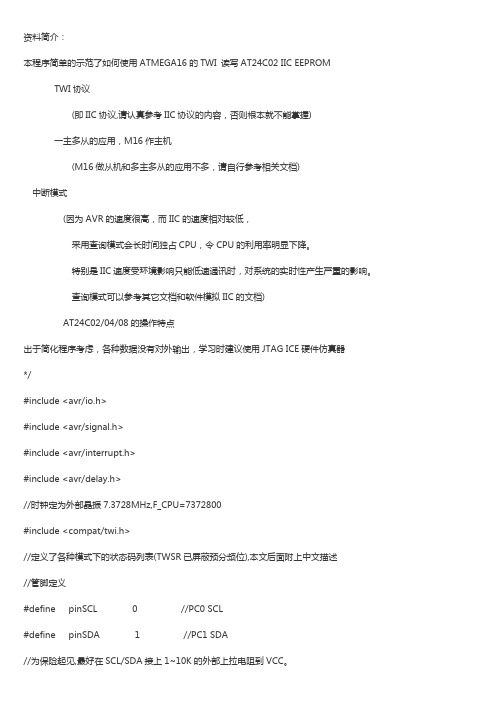

资料简介：本程序简单的示范了如何使用ATMEGA16的TWI 读写AT24C02 IIC EEPROM TWI协议(即IIC协议,请认真参考IIC协议的内容，否则根本就不能掌握)一主多从的应用，M16作主机(M16做从机和多主多从的应用不多，请自行参考相关文档)中断模式(因为AVR的速度很高，而IIC的速度相对较低，采用查询模式会长时间独占CPU，令CPU的利用率明显下降。

特别是IIC速度受环境影响只能低速通讯时，对系统的实时性产生严重的影响。

查询模式可以参考其它文档和软件模拟IIC的文档)AT24C02/04/08的操作特点出于简化程序考虑，各种数据没有对外输出，学习时建议使用JTAG ICE硬件仿真器*/#include <avr/io.h>#include <avr/signal.h>#include <avr/interrupt.h>#include <avr/delay.h>//时钟定为外部晶振7.3728MHz,F_CPU=7372800#include <compat/twi.h>//定义了各种模式下的状态码列表(TWSR已屏蔽预分频位),本文后面附上中文描述//管脚定义#define pinSCL0//PC0 SCL#define pinSDA1//PC1 SDA//为保险起见,最好在SCL/SDA接上1~10K的外部上拉电阻到VCC。

#define fSCL100000//TWI时钟为100KHz//预分频系数=1(TWPS=0)#if F_CPU < fSCL*36#define TWBR_SET 10;//TWBR必须大于等于10#else#define TWBR_SET(F_CPU/fSCL-16)/2;//计算TWBR值#endif#define TW_ACT(1<<TWINT)|(1<<TWEN)|(1<<TWIE)//TWCR只能IN/OUT,直接赋值比逻辑运算(|= &=)更节省空间#define SLA_24CXX0xA0//24Cxx系列的厂商器件地址(高四位)#define ADDR_24C020x00// AT24C02的地址线A2/1/0全部接地，SLAW=0xA0+0x00<<1+0x00,SLAR=0xA0+0x00<<1+0x01 //TWI_操作状态#define TW_BUSY0#define TW_OK 1#define TW_FAIL 2//TWI_读写命令状态#define OP_BUSY0#define OP_RUN 1//TWI读写操作公共步骤#define ST_FAIL0//出错状态#define ST_START1//START状态检查#define ST_SLAW2//SLAW状态检查#define ST_WADDR3//ADDR状态检查//TWI读操作步骤#define ST_RESTART4//RESTART状态检查#define ST_SLAR5//SLAR状态检查#define ST_RDATA6//读取数据状态检查，循环n字节//TWI写操作步骤#define ST_WDATA7//写数据状态检查，循环n字节#define FAIL_MAX20//重试次数最大值//定义全局变量unsigned char ORGDATA[8]={0xAA,0xA5,0x55,0x5A,0x01,0x02,0x03,0x04};//原始数据unsigned char CMPDATA[8];//比较数据unsigned char BUFFER[256];//缓冲区，可以装载整个AC24C02的数据struct str_TWI//TWI数据结构{volatile unsigned char STATUS;//TWI_操作状态unsigned char SLA;//从设备的器件地址unsigned int ADDR;//从设备的数据地址unsigned char*pBUF;//数据缓冲区指针unsigned int DATALEN;//数据长度unsigned char STATE;//TWI读写操作步骤unsigned char FAILCNT;//失败重试次数};struct str_TWI strTWI;//TWI的数据结构变量//仿真时在watch窗口，监控这些全局变量。

ATMEGA16读写iic(24c02) C语言程序测试通过#include <iom16v.h>#include "I2C.h"#include "1602.h"#include "delay.h"/*通过AVR往I IC写数据，并通过串口把数据读出显示出来*///===============================================================void UART_init(void) //UART初始化{ DDRD = 0x02;PORTD = 0x00;UCSRA = 0x02; /*无倍速*/UCSRB = 0x18; /*允许接收和发送*/UC SRC = 0x06; /*8位数据,1位停止位，无校验*/UBRRH = 0x00;UBRRL = 12; /*9600*/}//===============================================================void USART_TXD(float data) //发送采用查询方式{while( !(UCSRA & BIT(UDRE)) );UDR=data;while( !(UCSRA & BIT(TXC )) );UCSRA|=BIT(TXC);}void main(void){unsigned char i;//LCD_init();uart_init();//TART初始化SEI(); //全局中断使能while(1){/*I2C_Write('n',0x00);I2C_Write('c',0x01);I2C_Write('e',0x02);I2C_Write('p',0x03);I2C_Write('u',0x04);*/i=I2C_Read(0x00);//LCD_write_char(0,0,i); USART_TXD(i);i=I2C_Read(0x01);//LCD_write_data(i);USART_TXD(i);i=I2C_Read(0x02);//LCD_write_data(i);USART_TXD(i);i=I2C_Read(0x03);//LCD_write_data(i);USART_TXD(i);i=I2C_Read(0x04);//LCD_write_data(i);USART_TXD(i);}}/*上面上主函数部分*/#include <macros.h>#include "delay.h"//I2C 状态定义//MT 主方式传输 MR 主方式接受#define START 0x08#define RE_START 0x10#define MT_SLA_ACK 0x18#define MT_SLA_NOACK 0x20#define MT_DATA_ACK 0x28#define MT_DATA_NOACK 0x30 #define MR_SLA_ACK 0x40#define MR_SLA_NOACK 0x48#define MR_DATA_ACK 0x50#define MR_DATA_NOACK 0x58#define RD_DEVICE_ADDR 0xA1 //前4位器件固定,后三位看连线,最后1位是读写指令位#define WD_DEVICE_ADDR 0xA0//常用TWI操作(主模式写和读)#define Start() (TWCR=(1<<TWINT)|(1<<TWSTA)|(1<<TWEN)) //启动I2C#define Stop() (TWCR=(1<<TWINT)|(1<<TWSTO)|(1<<TWEN)) //停止I2C#define Wait() {while(!(TWCR&(1<<TWINT)));} //等待中断发生#define TestAck() (TWSR&0xf8) //观察返回状态#define SetAck (TWCR|=(1<<TWEA)) //做出ACK应答#define SetNoAck (TWCR&=~(1<<TWEA)) //做出Not Ack应答#define Twi() (TWCR=(1<<TWINT)|(1<<TWEN)) //启动I2C#define Write8Bit(x) {TWDR=(x);TWCR=(1<<TWINT)|(1<<TWEN);} //写数据到TWDRunsigned char I2C_Write(unsigned char Wdata,unsigned char RegAddress); unsigned char I2C_Read(unsigned RegAddress);/*********************************************I2C总线写一个字节返回0:写成功返回1:写失败**********************************************/unsigned char I2C_Write(unsigned char Wdata,unsigned char RegAddress){Start(); //I2C启动Wait();if(TestAck()!=START)return 1; //ACKWrite8Bit(WD_DEVICE_ADDR); //写I2C从器件地址和写方式Wait();if(TestAck()!=MT_SLA_ACK)return 1; //ACKWrite8Bit(RegAddress); //写器件相应寄存器地址Wait();if(TestAck()!=MT_DATA_ACK)return 1; //ACKWrite8Bit(Wdata); //写数据到器件相应寄存器Wait();if(TestAck()!=MT_DATA_ACK)return 1; //ACKStop(); //I2C停止delay_nms(10); //延时return 0;}/*********************************************I2C总线读一个字节返回0:读成功返回1:读失败**********************************************/ unsigned char I2C_Read(unsigned RegAddress){unsigned char temp;Start();//I2C启动Wait();if (TestAck()!=START)return 1; //ACKWrite8Bit(WD_DEVICE_ADDR); //写I2C从器件地址和写方式Wait();if (TestAck()!=MT_SLA_ACK)return 1; //ACKWrite8Bit(RegAddress); //写器件相应寄存器地址Wait();if (TestAck()!=MT_DATA_ACK)return 1;Start(); //I2C重新启动Wait();if (TestAck()!=RE_START)return 1;Write8Bit(RD_DEVICE_ADDR); //写I2C从器件地址和读方式Wait();if(TestAck()!=MR_SLA_ACK)return 1; //ACKTwi(); //启动主I2C读方式Wait();if(TestAck()!=MR_DATA_NOACK)return 1; //ACKtemp=TWDR;//读取I2C接收数据Stop();//I2C停止return temp;}/*以上是IIC.h头文件部分，需要对照技术文档好好研究*/*----------------------------------------------------------------------- 延时函数编译器：I CC-AVR v6.31A 日期: 2005-11-24 20:29:57目标芯片 : M16时钟: 8.0000M Hz作者：archeng504-----------------------------------------------------------------------*/ #ifndef __delay_h#define __delay_hvoid delay_nus(unsigned int n);void delay_nms(unsigned int n);void delay_1us(void);void delay_1ms(void) ;void delay_1us(void) //1us延时函数{asm("nop");}void delay_nus(unsigned int n) //N us延时函数{unsigned int i=0;for (i=0;i<n;i++)delay_1us();}void delay_1ms(void) //1ms延时函数{unsigned int i;for (i=0;i<1140;i++);}void delay_nms(unsigned int n) //N ms延时函数{unsigned int i=0;for (i=0;i<n;i++)delay_1ms();}#endif/*以上是delay.h部分，再加上IIC中自带的iom16v.h 和macros.h就可以编译通过*//*注意点：本程序在实验板ATMEGA16上测试通过，在示波器把SCL，SDA信号线有数据，移值到自己电路上可以放心使用，在ATMEGA32上一样使用，本人24C02的A2，A1，A0都是接地，若地址不一样，在程序相应位置改一下就可以，串口上调试单片机的基础，所以它一定要会用*//*本程序调试软件环境是ICC6.31*/。
