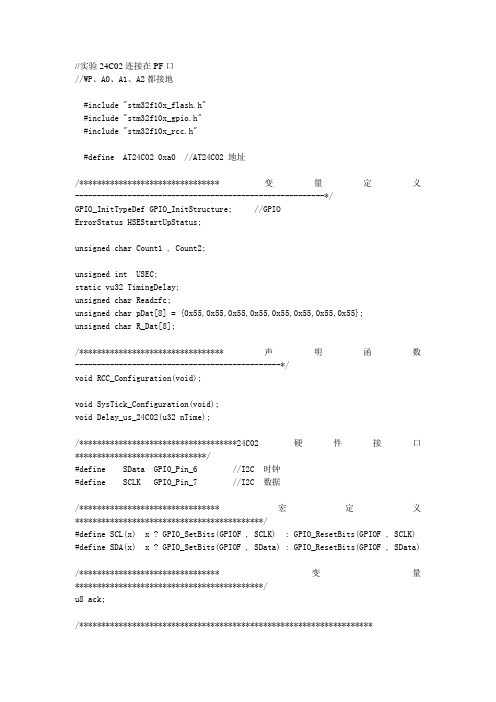

//实验24C02连接在PF口//WP、A0、A1、A2都接地#include "stm32f10x_flash.h"#include "stm32f10x_gpio.h"#include "stm32f10x_rcc.h"#define AT24C02 0xa0 //AT24C02 地址/******************************** 变量定义---------------------------------------------------------*/GPIO_InitTypeDef GPIO_InitStructure; //GPIOErrorStatus HSEStartUpStatus;unsigned char Count1 , Count2;unsigned int USEC;static vu32 TimingDelay;unsigned char Readzfc;unsigned char pDat[8] = {0x55,0x55,0x55,0x55,0x55,0x55,0x55,0x55};unsigned char R_Dat[8];/*********************************声明函数-----------------------------------------------*/void RCC_Configuration(void);void SysTick_Configuration(void);void Delay_us_24C02(u32 nTime);/************************************24C02硬件接口******************************/#define SData GPIO_Pin_6 //I2C 时钟#define SCLK GPIO_Pin_7 //I2C 数据/********************************宏定义*******************************************/#define SCL(x) x ? GPIO_SetBits(GPIOF , SCLK) : GPIO_ResetBits(GPIOF , SCLK) #define SDA(x) x ? GPIO_SetBits(GPIOF , SData) : GPIO_ResetBits(GPIOF , SData)/********************************变量*******************************************/u8 ack;/*******************************************************************起动总线函数函数原型: void Start_I2c();功能: 启动I2C总线,即发送I2C起始条件.********************************************************************/ void Start_I2c(){SDA(1); //SDA=1; 发送起始条件的数据信号Delay_us_24C02(1);SCL(1); //SCL=1;Delay_us_24C02(5); //起始条件建立时间大于4.7us,延时SDA(0); //SDA=0; /*发送起始信号*/Delay_us_24C02(5); // 起始条件锁定时间大于4μsSCL(0); //SCL=0; /*钳住I2C总线，准备发送或接收数据 */Delay_us_24C02(2);}/*******************************************************************结束总线函数函数原型: void Stop_I2c();功能: 结束I2C总线,即发送I2C结束条件.********************************************************************/ void Stop_I2c(){SDA(0); //SDA=0; //发送结束条件的数据信号Delay_us_24C02(1); //发送结束条件的时钟信号SCL(1) ; //SCL=1; 结束条件建立时间大于4μsDelay_us_24C02(5);SDA(0); //SDA=1; 发送I2C总线结束信号Delay_us_24C02(4);}/*******************************************************************字节数据发送函数函数原型: void SendByte(UCHAR c);功能: 将数据c发送出去,可以是地址,也可以是数据,发完后等待应答,并对此状态位进行操作.(不应答或非应答都使ack=0)发送数据正常，ack=1; ack=0表示被控器无应答或损坏。
24c02读写程序大全2C总线的应用(24C02子程序)// 对24C02的读、写// extern void DelayMs(unsigned int);// extern void Read24c02(unsigned char *RamAddress,unsigned char Ro mAddress,unsigned char bytes);// extern void Write24c02(unsigned char *RamAddress,unsigned char Ro mAddress,unsigned char bytes);/***************************************************************************/#define WriteDeviceAddress 0xa0#define ReadDviceAddress 0xa1#include <reg52.h>#include <stdio.h>#include <absacc.h>/***************************************************************************/sbit SCL=P2^7;sbit SDA=P2^6;bit DOG;/***************************************************************************/void DelayMs(unsigned int number) {unsigned char temp;for(;number!=0;number--,DOG=!DOG) {for(temp=112;temp!=0;temp--) {}}}/***************************************************************************/void Start() {SDA=1;SCL=1;SDA=0;SCL=0;}/***************************************************************************/void Stop() {SCL=0;SDA=0;SDA=1;}/***************************************************************************/void Ack() {SDA=0;SCL=1;SCL=0;SDA=1;}/***************************************************************************/void NoAck() {SDA=1;SCL=1;SCL=0;}/***************************************************************************/bit TestAck() {bit ErrorBit;SDA=1;SCL=1;ErrorBit=SDA;SCL=0;return(ErrorBit);}/***************************************************************************/void Write8Bit(unsigned char input) {unsigned char temp;for(temp=8;temp!=0;temp--) {SDA=(bit)(input&0x80);SCL=1;SCL=0;input=input<<1;}}/***************************************************************************/void Write24c02(unsigned char *Wdata,unsigned char RomAddress,unsign ed char number) {Write8Bit(WriteDeviceAddress);TestAck();Write8Bit(RomAddress);TestAck();for(;number!=0;number--) {Write8Bit(*Wdata);TestAck();Wdata++;}Stop();DelayMs(10);}/***************************************************************************/ unsigned char Read8Bit() {unsigned char temp,rbyte=0;for(temp=8;temp!=0;temp--) {SCL=1;rbyte=rbyte<<1;rbyte=rbyte|((unsigned char)(SDA));SCL=0;}return(rbyte);}/***************************************************************************/void Read24c02(unsigned char *RamAddress,unsigned char RomAddress, unsigned char bytes) {//unsigned char temp,rbyte;Start();Write8Bit(WriteDeviceAddress);TestAck();Write8Bit(RomAddress);TestAck();Start();Write8Bit(ReadDviceAddress);TestAck();while(bytes!=1) {*RamAddress=Read8Bit();RamAddress++;bytes--;}*RamAddress=Read8Bit();NoAck();Stop();}[单片机应用]24c02的读写程序电子工匠发表于2007-1-4 22:33:07;---------------从24C02整组读数据RD_INI: LCALL DELAYRD_AREA: LCALL DELAYLCALL STARTLCALL DELAYLCALL WRITE ;24C02信息的读入LCALL DELAYLCALL ACKLCALL DELAYJC RD_AREAMOV R2, #8CLR P1.7 ;起始地址为00 ADDR_0: LCALL DELAYLCALL DELAYSETB P1.6LCALL DELAYLCALL DELAYCLR P1.6LCALL DELAYDJNZ R2, ADDR_0LCALL ACKLCALL DELAYJC RD_AREALCALL DELAYLCALL STARTMOV R0, #SAVE0MOV R3, #8 ;6个字节LCALL DELAYLCALL READLCALL DELAYLCALL ACKJC RD_AREARD_R_0: LCALL DELAYLCALL DELAYLCALL RD_INFOLCALL DELAYINC R0DJNZ R3, RD_R_1lcall ack_2lcall delayLCALL STOPRETrd_r_1: lcall ack_1sjmp rd_r_0;---------------向24C02整组写数据WR_INI: LCALL DELAYLCALL STARTLCALL DELAYLCALL WRITELCALL DELAYLCALL ACKLCALL DELAYJC WR_INICLR P1.7MOV R2, #8WR_W_0: LCALL DELAY ;写地址SETB P1.6LCALL DELAYLCALL DELAYCLR P1.6LCALL DELAYDJNZ R2, WR_W_0LCALL DELAYLCALL ACKLCALL DELAYJC WR_INIMOV R0, #SAVE0MOV R3, #8 ;6个字节WR_W_1: LCALL WR_INFOLCALL DELAYLCALL ACKLCALL DELAYJC WR_INIINC R0DJNZ R3, WR_W_1LCALL DELAYLCALL STOPRET;---------------24C02启动START: SETB P1.7SETB P1.6LCALL DELAYCLR P1.7LCALL DELAYCLR P1.6RET;---------------24C02读命令字;片选为"00";---------------------------- READ: MOV A, #10100001B MOV R2, #8RD1: RLC AMOV P1.7, CSETB P1.6LCALL DELAYCLR P1.6LCALL DELAYDJNZ R2, RD1RET;---------------24C02写命令字;片选为"00";---------------------------- WRITE: MOV A, #10100000B MOV R2, #8WR1: RLC AMOV P1.7, CSETB P1.6LCALL DELAYCLR P1.6CLR P1.7LCALL DELAYDJNZ R2, WR1RET;---------------24C02结束命令字STOP: CLR P1.7LCALL DELAYSETB P1.6LCALL DELAYSETB P1.7LCALL DELAYCLR P1.6RET;---------------24C02的应答信息ACK: SETB P1.7SETB P1.6LCALL DELAYmov a, p1MOV C, a.7LCALL DELAYCLR P1.6RETack_1: CLR P1.7 ;应答SETB P1.6lcall delayCLR P1.6lcall delaySETB P1.7lcall delayRETack_2: SETB P1.7 ;非应答SETB P1.6lcall delayCLR P1.6CLR P1.7lcall delayRET;---------------24C02的读;R0:数据的存储地址;-------------------------------- RD_INFO: SETB P1.7LCALL DELAYMOV R2, #8MOV R7, #0MOV A, #0RD_I_0: SETB P1.6LCALL DELAYMOV A, P1MOV C, A.7LCALL DELAYCLR P1.6MOV A, R7RLC AMOV R7, ALCALL DELAYDJNZ R2, RD_I_0MOV @R0, ARET;---------------24C02的写;R0:数据的写数据地址;-----------------------------------WR_INFO: MOV A, @R0MOV R2, #8WR_O_0: RLC AMOV P1.7, CLCALL DELAYSETB P1.6LCALL DELAYLCALL DELAYCLR P1.6LCALL DELAYDJNZ R2, WR_O_0RET24Cxx I2C EEPROM字节读写驱动程序，芯片A0-A1-A2要接GND(24C65接VCC,具体看DataSheet)。

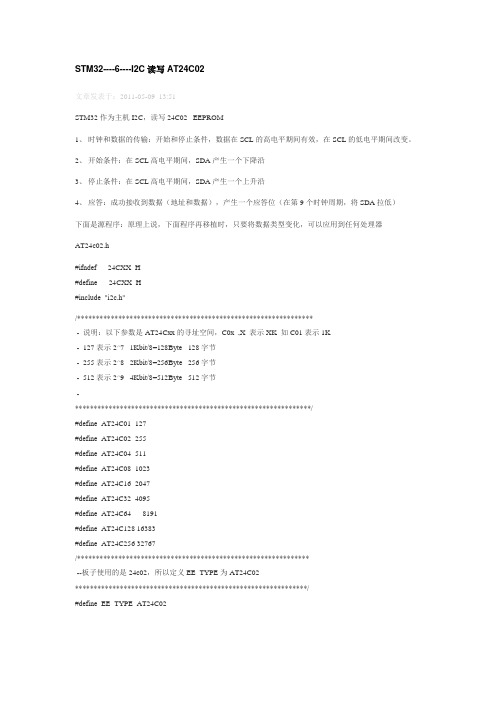

STM32----6----I2C读写AT24C02文章发表于：2011-05-09 13:51STM32作为主机I2C，读写24C02 EEPROM1、时钟和数据的传输：开始和停止条件，数据在SCL的高电平期间有效，在SCL的低电平期间改变。
2、开始条件：在SCL高电平期间，SDA产生一个下降沿3、停止条件：在SCL高电平期间，SDA产生一个上升沿4、应答：成功接收到数据（地址和数据），产生一个应答位（在第9个时钟周期，将SDA拉低）下面是源程序：原理上说，下面程序再移植时，只要将数据类型变化，可以应用到任何处理器AT24c02.h#ifndef __24CXX_H#define __24CXX_H#include "i2c.h"/***************************************************************- 说明：以下参数是AT24Cxx的寻址空间，C0x ,X 表示XK 如C01表示1K- 127表示2^7 1Kbit/8=128Byte 128字节- 255表示2^8 2Kbit/8=256Byte 256字节- 512表示2^9 4Kbit/8=512Byte 512字节-***************************************************************/#define AT24C01 127#define AT24C02 255#define AT24C04 511#define AT24C08 1023#define AT24C16 2047#define AT24C32 4095#define AT24C64 8191#define AT24C128 16383#define AT24C256 32767/**************************************************************--板子使用的是24c02，所以定义EE_TYPE为AT24C02**************************************************************/#define EE_TYPE AT24C02/**************************************************************--EEPROM的操作函数--24CXX驱动函数**************************************************************/u8 AT24CXX_ReadOneByte(u16 ReadAddr); //指定地址读取一个字节void AT24CXX_WriteOneByte(u16 WriteAddr,u8 DataToWrite); //指定地址写入一个字节void AT24CXX_WriteLenByte(u16 WriteAddr,u32 DataToWrite,u8 Len);//指定地址开始写入指定长度的数据u32 AT24CXX_ReadLenByte(u16 ReadAddr,u8 Len); //指定地址开始读取指定长度数据void AT24CXX_Write(u16 WriteAddr,u8 *pBuffer,u16 NumToWrite); //从指定地址开始写入指定长度的数据void AT24CXX_Read(u16 ReadAddr,u8 *pBuffer,u16 NumToRead); //从指定地址开始读出指定长度的数据u8 AT24CXX_Check(void); //检查器件void AT24CXX_Init(void); //初始化IIC#endif----------------------------------------------------------------------------------------------------------------------------------------- AT24c02.c#include "at24cxx.h"#include "delay.h"/*************************************************************************** - 功能描述：STM32f103 EEPORM初始化函数- 隶属模块：STM32 EEPROM操作- 函数属性：外部，使用户使用- 参数说明：无- 返回说明：无- 函数功能：实现I2C的初始化。
本文档内容为在STM32条件下的24C02读写程序。
全文共分四部分，第一部分24C02的C程序，第二部分为24C02的.h程序，第三部分为端口与时钟配置函数，第四部分为主函数。
下面分别进行介绍。
第一部分：24C02的.c函数******************************************************************************/ #include "stm32f10x.h"#include "system_config.h"#include "24C02.h"u8 savedata[10]={10,9,8,7,6,5,4,3,2,1};/****************************************************************************** ** Function Name : AT24C02_SDA_IO_SET(uchar io_set)* Description : SDA方向控制* Input : None* Output : None* Return : None******************************************************************************* /void AT24C02_SDA_IO_SET(unsigned char io_set){GPIO_InitTypeDef GPIO_InitStructure;if(io_set){GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 ;//SDA 设置为输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_Init(GPIOB, &GPIO_InitStructure);}else{GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 ;//SDA 设置为输入GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;GPIO_Init(GPIOB, &GPIO_InitStructure);}}/****************************************************************************** ** Function Name : delay2* Description : 延时函数* Input : None* Output : None* Return : None******************************************************************************* /void delay2(u8 x){u8 i;for(i=0;i<x;i++);}/****************************************************************************** ** Function Name : delay2* Description : 延时函数* Input : None* Output : None* Return : None******************************************************************************* /void delay_nop(void){uint8_t i=10;//延时1.5uswhile(i--);}/****************************************************************************** ** Function Name : 24C02_init()* Description : 初始化函数* Input : None* Output : None* Return : None******************************************************************************* /void I2C_init(void){//SCL=1SCL_H;delay_nop();//SDA=1SDA_H;delay_nop();}/****************************************************************************** ** Function Name : I2C_start()* Description : 开始信号* Input : None* Output : None* Return : None******************************************************************************* /void I2C_start(){SDA_H;delay_nop();SCL_H;delay_nop();SDA_L;delay_nop();SCL_L;delay_nop();}/****************************************************************************** ** Function Name : I2C_stop()* Description : 开始信号* Input : None* Output : None* Return : None******************************************************************************* /void I2C_stop(){SDA_L;delay_nop();SCL_H;delay_nop();SDA_H;delay_nop();}/****************************************************************************** ** Function Name : I2C_write_bit()* Description : 开始信号* Input : None* Output : None* Return : None******************************************************************************* /void I2C_write_bit(int j){int i,temp,temp1;temp=j;//AT24C02_SDA_IO_SET(1);//发送数据for(i=0;i<8;i++){temp1=temp&0x80;//高位在前相与temp=temp<<1;SCL_L;//时钟线设为低delay_nop();if(temp1==0x80)//发送数据到SDA线上{SDA_H;delay_nop();}else{SDA_L;delay_nop();}SCL_H;//时钟线设为高,开始传输数据delay_nop();}SCL_L;//一个字节发送完成delay_nop();SDA_H;delay_nop();}/****************************************************************************** ** Function Name : I2C_read_bit()* Description : 读取一个字节数据* Input : None* Output : None* Return : None******************************************************************************* /u8 I2C_read_bit(){u8 i,j,k=0;SCL_L;delay_nop();SDA_H;delay_nop();A T24C02_SDA_IO_SET(0);//SDA设置为输入for(i=0;i<8;i++){delay_nop();SCL_H;delay_nop();if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_7)==1)j=1;elsej=0;k=(k<<1)|j;SCL_L;delay_nop();}A T24C02_SDA_IO_SET(1);//SDA设置为输出delay_nop();return(k);}/****************************************************************************** ** Function Name : I2C_reply()* Description : 读取应答信号* Input : None* Output : None* Return : None******************************************************************************* /void I2C_reply(){u16 i=0;A T24C02_SDA_IO_SET(0);//SDA设置为输入SCL_H;delay_nop();while((GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_7)==1)&&(i<5000))i++;SCL_L;delay_nop();A T24C02_SDA_IO_SET(1);//SDA设置为输出}/****************************************************************************** ** Function Name : I2C_write_addr()* Description : 指定地址写* Input : None* Output : None* Return : None******************************************************************************* /void I2C_write_addr(u8 addr,u8 data){I2C_start();//开始信号I2C_write_bit(0xa0);//发送写命令I2C_reply();//等待应答I2C_write_bit(addr);//发送写地址I2C_reply();//等待应答I2C_write_bit(data);//发送写数据I2C_reply();//等待应答I2C_stop();//停止信号delay2(250);}/****************************************************************************** ** Function Name : I2C_read_addr()* Description : 指定地址读* Input : None* Output : None* Return : None******************************************************************************* /int I2C_read_addr(int addr){int i=0;I2C_start();//开始信号I2C_write_bit(0xa0);//发送写命令因为要先写入要读的地址I2C_reply();//等待应答I2C_write_bit(addr);//发送读地址I2C_reply();//等待应答I2C_start();//开始信号I2C_write_bit(0xa1);//发送读命令I2C_reply();//等待应答i=I2C_read_bit();I2C_stop();//停止信号delay2(250);return(i);}第二部分：24C02的.h函数#define SCL_H GPIO_SetBits(GPIOB,GPIO_Pin_6)#define SCL_L GPIO_ResetBits(GPIOB,GPIO_Pin_6)#define SDA_H GPIO_SetBits(GPIOB,GPIO_Pin_7)#define SDA_L GPIO_ResetBits(GPIOB,GPIO_Pin_7)#define Write_able GPIO_ResetBits(GPIOB,GPIO_Pin_5)//24C02写使能控制引脚void AT24C02_SDA_IO_SET(unsigned char io_set);void delay2(u8 x) ;void delay_nop(void);void I2C_init(void);void I2C_start();void I2C_stop();void I2C_write_bit(int j);u8 I2C_read_bit();void I2C_reply();void I2C_write_addr(u8 addr,u8 data) ;int I2C_read_addr(int addr) ;第三部分：端口与时钟配置函数由于我们使用的是PB6作为时钟线，PB7作为数据线，所以端口配置PB6，PB7就可以了。
STM32模拟IIC读写24C02程序代码STM32 模拟IIC读写24C02程序代码最近用到STM32F103V来读写A T24C02 EEPROM 于是从原来51单片机的程序代码的基础上修改了下，移植到了STM32，测试工作正常。
引脚定义和配置：#define SCL GPIO_Pin_6 //24C02 SCL#define SDA GPIO_Pin_7 //24C02 SDAvoid GPIO_Configuration(void){RCC_APB2PeriphClockCmd( RCC_APB2Periph_USART1 |RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB |RCC_APB2Periph_GPIOC | RCC_APB2Periph_GPIOD |RCC_APB2Periph_GPIOE, ENABLE);GPIO_InitStructure.GPIO_Pin = SCL; //24C02 SC LGPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);GPIO_InitStructure.GPIO_Pin = SDA; //24C02 SDA 作为输出GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);}void AT24C02_SDA_IO_SET(unsigned char io_set) //SDA引脚输入输出设置{if(io_set==0){GPIO_InitStructure.GPIO_Pin = SDA; //24C02 SDA 作为输出GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);else if(io_set==1){GPIO_InitStructure.GPIO_Pin = SDA; //24C02 SDA 作为输入GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //上拉输入GPIO_Init(GPIOB, &GPIO_InitStructure);}else{;}}////////////////////////////////////主程序////////////////////////////////////////////////////////////////////// ////////int main(void){ uchar i;uchar data_24c02;RCC_Configuration(); //时钟配置GPIO_Configuration();//GPIO配置USARTx_configuration();//串口配置WIN24C02_init();delayms(5000);//延时for(i=0;i<20;i++) //写EEPROM数据{ WIN24C02_write(0x00+i,i);delayms(100);}//存数据到EEPROMdelayms(1000);//延时while(1)//串口3发送读取的EEPROM的数据{for(i=0;i<20;i++){ data_24c02=WIN24C02_read(0x00+i);//读取24C02数据USART_SendData(USART3 ,data_24c02);while(USART_GetFlagStatus(USART3,USART_FLAG_TC)==RESET);}delayms(5000);//延时}/////////////////////////////////////////////////////////////////// //////////////////////////////////////////////WIN_24C02.H头文件/**********************中文版本*******************************//*****功能描述: STM32 24C02 读写程序*****//*****作者: 郑文(ClimberWin) *****//*****编写日期: 2013年1月21日*****//*****版本信息: V1.0 *****//*****修改日期: *****//*************************************************************/ #ifndef __WIN24C02_H__#define __WIN24C02_H__#include"STM32_Config.h"#define uchar unsigned char#define uint unsigned intuchar WIN24C02_read(uchar address); //从24c02的地址address中读取一个字节数据void WIN24C02_write(uchar address,uchar info); //向24c02的address地址中写入一字节数据infovoid WIN24C02_init(); //24c02初始化子程序void delay_nop(void);void delay2(uint x);void start();void stop();void writex(uchar j);uchar readx();void clock();void delay2(uint x){uint i;for(i=0;i<x;i++);< p="">}void delay_nop(void){uint8_t i=10; //i=10延时1.5us//这里可以优化速度，经测试最低到5还能写入while(i--);}void WIN24C02_init(){//SCL=1;GPIO_SetBits(GPIOB,SCL);delay_nop();//SDA=1;GPIO_SetBits(GPIOB,SDA);delay_nop();}void start(){//SDA=1;GPIO_SetBits(GPIOB,SDA);delay_nop();//SCL=1;GPIO_SetBits(GPIOB,SCL); delay_nop();//SDA=0;GPIO_ResetBits(GPIOB, SDA); delay_nop();//SCL=0;GPIO_ResetBits(GPIOB, SCL); delay_nop();}void stop(){//SDA=0;GPIO_ResetBits(GPIOB, SDA); delay_nop();//SCL=1;GPIO_SetBits(GPIOB,SCL); delay_nop();//SDA=1;GPIO_SetBits(GPIOB,SDA); delay_nop();}void writex(uchar j){uchar i,temp,temp1;temp=j;//A T24C02_SDA_IO_SET(0); for (i=0;i<8;i++){temp1=temp & 0x80;temp=temp<<1;//SCL=0;GPIO_ResetBits(GPIOB, SCL);delay_nop();//SDA=CY;if(temp1==0x80){GPIO_SetBits(GPIOB, SDA);} else {GPIO_ResetBits(GPIOB, SDA);} delay_nop(); // SCL=1;GPIO_SetBits(GPIOB,SCL);delay_nop();}//A T24C02_SDA_IO_SET(0);//SCL=0;GPIO_ResetBits(GPIOB, SCL);delay_nop();//SDA=1;GPIO_SetBits(GPIOB,SDA);delay_nop();}uchar readx(){uchar i,j,k=0;//SCL=0;GPIO_ResetBits(GPIOB, SCL);delay_nop();//SDA=1;GPIO_SetBits(GPIOB,SDA);AT24C02_SDA_IO_SET(1);for (i=0;i<8;i++){delay_nop();//SCL=1;GPIO_SetBits(GPIOB,SCL);delay_nop();//if (SDA==1) j=1;if( GPIO_ReadInputDataBit(GPIOB,SDA)==1 ) {j=1;}else{j=0;}k=(k<<1)|j;//SCL=0;GPIO_ResetBits(GPIOB, SCL);}AT24C02_SDA_IO_SET(0);delay_nop();return(k);}{uint i=0;AT24C02_SDA_IO_SET(1);//SCL=1;GPIO_SetBits(GPIOB,SCL);delay_nop();while((GPIO_ReadInputDataBit(GPIOB,SDA)==1)&&(i<5000))i++;//SCL=0;GPIO_ResetBits(GPIOB, SCL);delay_nop();AT24C02_SDA_IO_SET(0);}uchar WIN24C02_read(uchar address){uchar i;start();writex(0xa0);clock();writex(address);clock();start();writex(0xa1);clock();i=readx();stop();//delay2(10);delay2(50);return(i);}void WIN24C02_write(uchar address,uchar info) {start();writex(0xa0);clock();writex(address);writex(info);clock();stop();//delay2(50);delay2(250); }#endif</x;i++);<>。
I2C总线24C02芯片的读写应用什么是I2C总线？I2C(Inter－Integrated Circuit)总线是一种由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。
也可以简单地理解为I2C是微控制器与外围芯片的一种通讯协议。
在不同的书籍中，可能会称为I2C，IIC，或者I平方C，但是概念也是一样的，只是叫法不同。
一﹑I2C总线特点I2C总线的优点非常多，其中最主要体现在1：硬件结构上具有相同的接口界面；2：电路接口的简单性；3：软件操作的一致性。
I2C总线占用芯片的引脚非常的少，只需要两组信号作为通信的协议，一条为数据线（SDA），另一条为时钟线（SCL）。
因此减少了电路板的空间和芯片管脚的数量，所以降低了互联成本。
总线的长度可高达25英尺，并且能够以10Kbps 的最大传输速率支持40个组件。
I2C总线还具备了另一个优点，就是任何能够进行发送和接收数据的设备都可以成为主控机。
当然，在任何时间点上只能允许有一个主控机。
图5-20（总线连接图）二﹑I2C总线工作原理图5-20为I2C总线的连接图。
I2C总线是由数据线SDA和时钟线SCL构成的串行总线，可发送和接收数据。
在单片机与被控IC之间，最高传送速率100kbps。
各种I2C器件均并联在这条总线上，就像电话线网络一样不会互相冲突，要互相通信就必须拨通其电话号码，每一个I2C模块都有唯一地址。
并接在I2C总线上的模块，既可以是主控器（或被控器），也可以是发送器（或接收器），这取决于它所要完成的功能。
I2C总线在传送数据过程中共有四种类型信号，它们分别是：起始信号、停止信号﹑应答信号与非应答信号。
三﹑I2C总线数据的传送规则起始信号：在I2C总线工作过程中，当SCL为高电平时，SDA由高电平向低电平跳变，定义为起始信号，起始信号由主控机产生。
如图5-21所示图5-21（开始信号）停止信号：当SCL为高电平时，SDA由低电平向高电平跳变，定义为停止信号，此信号也只能由主控机产生。
24c02的连续读写/**********************************************24c02驱动程序SDA=P3^6;SCL=P3^7;可以写一个字节，写一串字符(以'\n'作为结束标志)可以读一个字节，读一串字符(以'\n'作为结束标志)**********************************************/#include <reg51.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned int#define W24C02 0xA0 //存储器的写地址#define R24C02 0xA1 //存储器的读地址/********************/sbit SDA=P3^6; //AT24C02串行数据5脚sbit SCL=P3^7; //AT24C02串行时钟6脚void start_24c02(); //开始void stop_24c02(); //停止void response_24c02(bit); //应答void write_8bit(uchar); //写8位void write_byte(uchar,uchar); //写一字节void write_list(uchar, uchar *); //写*指向的数据(以'\n'作结束)uchar read_8bit(); //读8位uchar read_byte(uchar); //从某一地址读1字节void read_list(uchar,uchar *); //从某一地址开始连续读，存到*所指位置/********************开始，在读\写前调用********************/void start_24c02(){SDA=1;_nop_();_nop_();SCL=1;_nop_();_nop_();SDA=0;_nop_();_nop_();}/********************结束，在读\写完后调用********************/void stop_24c02(){SDA=0;_nop_();_nop_();SCL=1;_nop_();_nop_();SDA=1;_nop_();_nop_();}/********************应答当单片机写时，ack=1,为等待24c02的应答信号当单片机读时，ack=0,为向24c02发送应答信号********************/void respons_24c02(bit ack) //ak为1则单片机接收24c02的应答信号；ak为0则24c02接收单片机的应答信号{uchar i=0;SDA=ack;while(i<250&&SDA==1)i++;SCL=1;_nop_();_nop_();SCL=0;_nop_();SDA=1;}/********************向24c02写入一字节(8位)的数据********************/void write_8bit(uchar dat) {uchar i;SCL=0;for(i=0;i<8;i++){dat=dat<<1;SDA=CY;SCL=1;_nop_();_nop_();SCL=0;_nop_();_nop_();}}/********************从24c02读取一字节(8位)的数据********************/ uchar read_8bit(){uchar i,k;for(i=0;i<8;i++){SCL=1;_nop_();_nop_();k=(k<<1)|SDA;SCL=0;_nop_();_nop_();}return k;}/********************向地址addr写入数据dat********************/void write_byte(uchar addr,uchar dat){start_24c02();write_8bit(W24C02);respons_24c02(1);write_8bit(addr);respons_24c02(1);write_8bit(dat);respons_24c02(1);stop_24c02();}/********************从地址addr形如连续写入list中的数据，以'\n'为结束标志********************/void write_list(uchar addr, uchar *list) {uchar i=0;start_24c02();write_8bit(W24C02);respons_24c02(1);write_8bit(addr);respons_24c02(1);do{if(i==0||i%8!=0) //判断是否到了页的边缘{write_8bit(list[i]);respons_24c02(1);}else{stop_24c02(); //写完一页，则进入启动内部写周期do{start_24c02();write_8bit(W24C02);SDA=1;//delay(2);}while(SDA==1); //等待24c02完成写周期发出的应答信号，从而继续下一个读写操作SCL=1;_nop_();_nop_();SCL=0; //应答write_8bit(i);respons_24c02(1);write_8bit(list[i]);respons_24c02(1);}}while(list[i++]!='\n');stop_24c02();}/********************从addr中读取一字节数据返回dat********************/uchar read_byte(uchar addr){uchar dat;start_24c02();write_8bit(W24C02);respons_24c02(1);write_8bit(addr);respons_24c02(1);start_24c02();write_8bit(R24C02);respons_24c02(1);dat=read_8bit(); //读取一字节后若发送停止指令，则结束并返回datstop_24c02();return dat;}/********************从地址addr开始连续读取数据，并存入list中以'\n'为结束********************/void read_list(uchar addr,uchar *list){uchar i=0;start_24c02();write_8bit(W24C02);respons_24c02(1);write_8bit(addr);respons_24c02(1);start_24c02();write_8bit(R24C02);respons_24c02(1);do{list[i]=read_8bit(); //读取1字节后，若其不为结束标志，则发送应答信号，继续读下一个if(list[i]!='\n')respons_24c02(0);}while(list[i++]!='\n');stop_24c02();}。
一这物行时每如一、认识IIC 这是最常用、物理结构上，行信息 传输。
时钟。
信息传每个器件都有如：存储器）C 总线的工作方最典型的II IIC 系统由一。
在数据传输传输的对象和方有一个唯一的地。
发送器或接方式C 总线连接方一条串行数据输时，由主机初方向以及信息地址，而且可接收器可以在IIC 时方式。
据线SDA 和一条初始化一次数息传输的开始可以是单接收的在主模式或从模时序24C02的条串行时钟线数据传输，主和终 止均由的器件（例如模式下操作，的操作 线SCL 组成。
主机使数据在S 主机决定。
如：LCD 驱动器这取决于芯片主机按一定的SDA 线上传输器）或者可以接片是否必须启的通信协议向输的同时还通过接收也可以发启动数据的传从机寻址和进过SCL 线传输发送的器件（例传输还是仅仅被进输例被寻1I 在低2I 寻址。
1．总线上数据IIC 总线是以在时钟线高电低电平时，才2．总线上的信IIC 总线在传据的有效性串行方式传输电平期间数据线才允许数据线上信号送数据过程中输数据，从数据线上必须保持上的电平状态中共有四种类据字节的最高持稳定 的逻辑态变化，如图类型信号，它们高位开始传送，辑电平状态，11-2所示。
们分别是：开，每一个数据位高电平为数据开始信号、停止位在SCL 上都据1，低电平为止信号、重新都有一个时钟为数据0。
只新开始信号和应脉冲相对应。
有在时钟线为应答信号。
为开的停停重之所开始信号(STA 的时候，例如停止信号(STO 停止信号，结重新开始信号之前，主机通所示，当SCL ART)：如图1如，没有主动设OP)：如图11结束数据通信。
号(Repeated S 通过发送重新开L为高电平时，1-3所示，当设备在使用总-3所示，当。
START)：在I 开始信号，可，SDA由高电当SCL 为高电总线(SDA 和S SCL 为高电平IC 总线上，由可以转换与当电平向低电平跳平时，SDA 由CL 都处于高电平时，SDA 由低由主机发送一前从机的通信跳变，产生重由高电平向低电电平)，主机通低电平向高电一个开始信号启信模 式，或是重新开始信号，电平跳变，产通过发送开始电平跳变，产生启动一次通信是切换到与另，它的本质就产生开始信号始(START)信号生停止信号。
