沥青混合料出料温度记录表

普通沥青结合料的施工温度宜通过在135℃及175℃条件下测定的粘度－温度曲线按表5.2.2-1的规定确定。

缺乏粘温曲线数据时，可参照表5.2.2-2的范围选择，并根据实际情况确定使用高值或低值。

当表中温度不符实际情况时，容许作适当调整。

确定沥青混合料拌和及压实温度的适宜温度表5.2.2-1粘度适宜于拌和的沥青结合料粘度适宜于压实的沥青结合料粘度测定方法表观粘度(0.17±0.02)Pa•s (0.28±0.03)Pa•s T 0625运动粘度(170±20)mm2/s (280±30)mm2/s T 0619赛波特粘度(85±10)s (140±15)s T 0623热拌沥青混合料的施工温度(℃) 表5.2.2-2施工工序石油沥青的标号50号70号90号110号沥青加热温度160～170 155～165 150～160 145～155矿料加热温度间隙式拌和机集料加热温度比沥青温度高10～30连续式拌和机矿料加热温度比沥青温度高5～10沥青混合料出料温度150～170 145～165 140～160 135～155混合料贮料仓贮存温度贮料过程中温度降低不超过10混合料废弃温度高于200 195 190 185运输到现场温度不低于150 145 140 135混合料摊铺温度不低于正常施工140 135 130 125低温施工160 150 140 135开始碾压的混合料内部温度，不低于正常施工135 130 125 120低温施工150 145 135 130碾压终了的表面温度不低于钢轮压路机80 70 65 60轮胎压路机85 80 75 70振动压路机75 70 60 55开放交通的路表温度不高于50 50 50 45注①沥青混合料的施工温度采用具有金属探测针的插入式数显温度计测量。

表面温度可采用表面接触式温度计测定。

当采用红外线温度计测量表面温度时，应进行标定。

沥青粗集料细集料填料外加剂
平均
4.8沥青混合料拌和原始记录
B-4-10
建设项目：施工段编号及里程桩号
施工天气温度配合比情况
混合料类型
理论配合比
配合比审批编号
施工单位：合 同 号：监理单位：
油石比
施工日期
备注
品牌及规格材料产地质保单或报验单编号机械运转情况说明
出厂温度
实测数据（℃）
拌和情况
拌和机型号

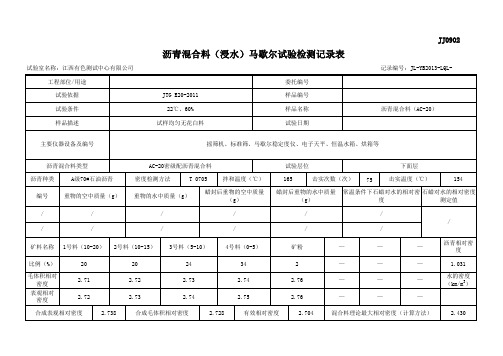

马歇尔试验结果
抽提试验结果
下列筛孔与标准级配比较误差%
稳定度KN 试验编号密度
试验编号
油石比%
中粒径
流值0.1mm 空隙率%
施工员日 期
填表说明：此表应按混合料种类每一台班分别进行填写。

本台班拌数量(T)
本台班沥青用量(T)折算油比(%)
0.075 2.36最( )粒径沥青温度矿料温度原材料情况
材料名称每拌混合料量(Kg)
每方混合用量(Kg)
现场监理日 期
施工负责人日 期
质检员日 期
温度检测
拌和机产(T/h)。

2012年6月11日星期一马歇尔制样以泰普克基质沥青70#为例试验步骤：1.按照设计好的级配，天枰称重集料和矿粉，并一同放到160℃的烘箱里面加热2.打开混合料搅拌机，并设定温度为160℃，搅拌时间为180s3.沥青放到135℃的烘箱里面加热，放置时间：使沥青能顺利倒出即可4.把制样磨具（筒状柱体，几个样品就放几个；底座）放入到130℃的烘箱里面加热5.取出三分之二锅沥青，在煤气上进行加热、搅拌，直至成水状，此时温度应小于160℃（温度过高，会有黑烟产生，此时沥青发生氧化）6.取出已经达到160℃的集料和矿粉，放入混合料搅拌机中，加入已定质量的沥青，搅拌键常按，搅拌机容器上升，并开始搅拌混合过程7.搅拌完成后，取1250g（首次取此质量的沥青混合料，后面再根据此质量下的样品体积情况进行质量调整）混合料，放入装置好的磨具中，用尖刀使其四周无大空隙（最好是边上没有大的颗粒，不然样品做洛杉矶磨耗试验时边上的大颗粒容易掉，影响结果判断），之后放入到马歇尔击实仪中双面各击75下（根据级配类型确定击实次数，AC级别击实75次）8.对样品上下面厚度进行测量，与标准尺寸￠101.6m m×63.5mm进行比较，进而调整后一样品的混合料取料质量(标准击实法，一组试件的数量不少于4个)9.重复以上步骤10.把样品放在室温下冷却（空调房也可以），等样品温度降到室温时，在脱模机上进行脱模，并标上标签（标签标在密实一面，即制样时的底部，密实的原因是因为制样时小颗粒被作用到下部）11.测试其空气质量和水中质量（计算空隙率用？）2012年6月初星期1~5一、沥青三大指标（针入度、软化点和延度）测试以SK基质沥青为例试验步骤：1.沥青在烘箱中加热到130℃2.取量约三分之一小锅子，煤气上加热搅拌均匀，使温度在160摄氏度左右3.把沥青料倒入针入度容器、软化点半球和延度磨具中，后续放置和处理时间如4.测试各个性能，并记录试验结果二、动力粘度测试以上面的SK基质沥青为例试验步骤：1.同上2.同上3.把沥青料通过金属漏斗加到粘度玻璃管中，加入量已不超过测试刻度为准4.135℃烘箱里面15分钟后，室温下2分钟后，放入动力粘度仪中60℃恒温30min后，开始测试，并记录试验结果2012年6月14日星期四—昨天试验方法总结试验目的：研究岩沥青作为改性剂掺入基质沥青中作用效果。

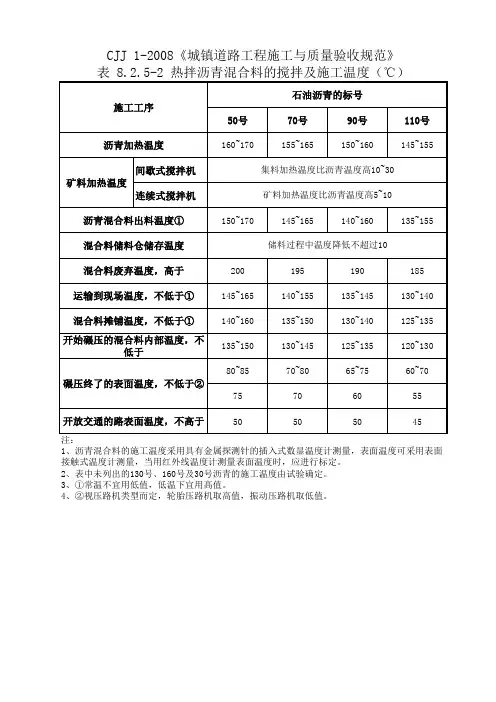

热拌沥青混合料的施工温度（℃）1石油沥青 AH-70沥青加热温度 155～165 ℃2 矿料加热温度集料加热温度比沥青温度高10～ 30℃3 沥青混合料出料温度145～165℃4 沥青混合料仓贮存温度贮料过程中温度降低不超过10℃5 沥青混合料废弃温度高于 195℃6 运输到现场温度不低于 145℃7 混合料摊铺温度正常施工时不低于135℃⋯低温施工时不低于150℃8 开始碾压的混合料内部温度正常施工时不低于130℃⋯ .低温施工时不低于145℃9 碾压终了的表面温度钢轮压路机70℃轮胎压路机80℃振动压路机70℃10 开放交通的路表温度不高于 50℃注： 1、施工温度采用金属探测计的插入式数显温度计测量，表面温度采用表面接触式温度计。

当用红外线温度计测量表面温度时，应进行标定。

2、上述标准为 JTG F40-2004中规定。

（ 5.2.2-2）聚合物改性沥青混合料的施工温度（SBS 类）（℃）序号工序聚合物改性沥青为SBS1沥青加热温度160～165 ℃2沥青现场制作温度165～170 ℃3成品沥青加热温度不大于 175℃4集料加热温度190～220 ℃5SMA 混合料出厂温度170～185 ℃6混合料最高温度（废弃温度）195℃7混合料贮存温度拌合出料后降低不超过 10℃8摊铺温度不低于 160℃9初压开始温度不低于 150℃10碾压终了的表面温度不低于 90℃11开放交通时的路表温度不高于 50℃注：1、SMA 混合料的施工温度视纤维品种和数量，矿粉用量的不同在改性沥青混合料的基础上作适当高。

2、上述标准为JTG F40-2004 中规定。

（ 5.2.2-3）。
