下载文档原格式
普通沥青结合料的施工温度宜通过在135℃及175℃条件下测定的粘度－温度曲线按表5.2.2-1的规定确定。
缺乏粘温曲线数据时，可参照表5.2.2-2的范围选择，并根据实际情况确定使用高值或低值。
当表中温度不符实际情况时，容许作适当调整。
确定沥青混合料拌和及压实温度的适宜温度表5.2.2-1粘度适宜于拌和的沥青结合料粘度适宜于压实的沥青结合料粘度测定方法表观粘度(0.17±0.02)Pa•s (0.28±0.03)Pa•s T 0625运动粘度(170±20)mm2/s (280±30)mm2/s T 0619赛波特粘度(85±10)s (140±15)s T 0623热拌沥青混合料的施工温度(℃) 表5.2.2-2施工工序石油沥青的标号50号70号90号110号沥青加热温度160～170 155～165 150～160 145～155矿料加热温度间隙式拌和机集料加热温度比沥青温度高10～30连续式拌和机矿料加热温度比沥青温度高5～10沥青混合料出料温度150～170 145～165 140～160 135～155混合料贮料仓贮存温度贮料过程中温度降低不超过10混合料废弃温度高于200 195 190 185运输到现场温度不低于150 145 140 135混合料摊铺温度不低于正常施工140 135 130 125低温施工160 150 140 135开始碾压的混合料内部温度，不低于正常施工135 130 125 120低温施工150 145 135 130碾压终了的表面温度不低于钢轮压路机80 70 65 60轮胎压路机85 80 75 70振动压路机75 70 60 55开放交通的路表温度不高于50 50 50 45注①沥青混合料的施工温度采用具有金属探测针的插入式数显温度计测量。
表面温度可采用表面接触式温度计测定。
当采用红外线温度计测量表面温度时，应进行标定。

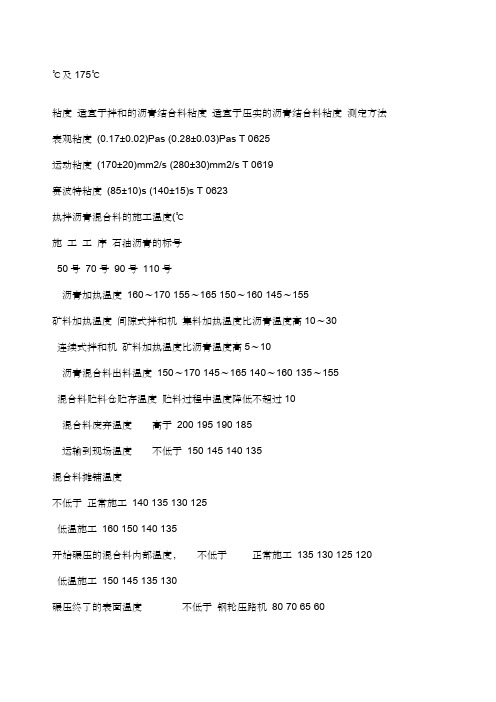

℃及175℃粘度适宜于拌和的沥青结合料粘度适宜于压实的沥青结合料粘度测定方法表观粘度(0.17±0.02)Pas (0.28±0.03)Pas T 0625运动粘度(170±20)mm2/s (280±30)mm2/s T 0619赛波特粘度(85±10)s (140±15)s T 0623热拌沥青混合料的施工温度(℃施工工序石油沥青的标号50号70号90号110号沥青加热温度160～170 155～165 150～160 145～155矿料加热温度间隙式拌和机集料加热温度比沥青温度高10～30连续式拌和机矿料加热温度比沥青温度高5～10沥青混合料出料温度150～170 145～165 140～160 135～155混合料贮料仓贮存温度贮料过程中温度降低不超过10混合料废弃温度高于200 195 190 185运输到现场温度不低于150 145 140 135混合料摊铺温度不低于正常施工140 135 130 125低温施工160 150 140 135开始碾压的混合料内部温度，不低于正常施工135 130 125 120低温施工150 145 135 130碾压终了的表面温度不低于钢轮压路机80 70 65 60轮胎压路机85 80 75 70振动压路机75 70 60 55开放交通的路表温度不高于50 50 50 45注①沥青混合料的施工温度采用具有金属探测针的插入式数显温度计测量。
表面温度可采用表面接触式温度计测定。
当采用红外线温度计测量表面温度时，应进行标定。
②表中未列入的130号、160号及30号沥青的施工温度由试验确定。
℃～20℃。
对采用冷态胶乳直接喷入法制作的改性沥青混合料，集料烘干温度应进一步提高。
聚合物改性沥青混合料的正常施工温度范围（℃工序聚合物改性沥青品种SBS类SBR胶乳类EVA、PE类沥青加热温度160～165改性沥青现场制作温度165～170 －165～170成品改性沥青加热温度，不大于175 －175集料加热温度190～220 200～210 185～195改性沥青SMA混合料出厂温度170～185 160～180 165～180混合料最高温度(废弃温度) 195混合料贮存温度拌和出料后降低不超过10摊铺温度不低于160初压开始温度不低于150碾压终了的表面温度不低于90开放交通时的路表温度不高于50注：①②当采用表列以外的聚合物或天然沥青改性沥青时，施工温度由试验确定。

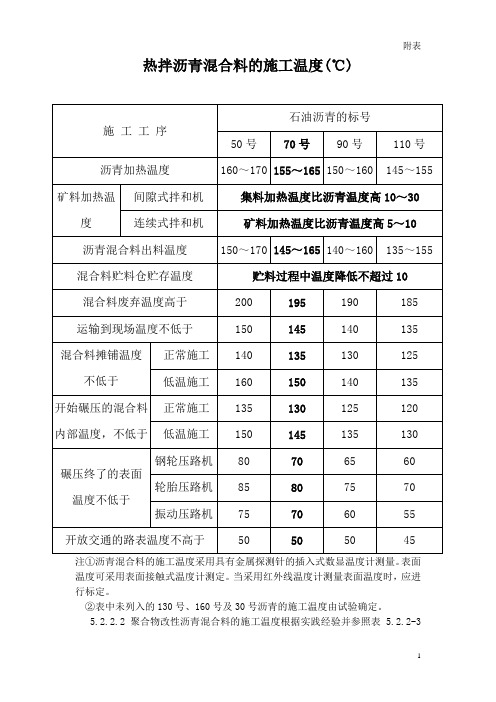

附表热拌沥青混合料的施工温度(℃)
注①沥青混合料的施工温度采用具有金属探测针的插入式数显温度计测量。
表面温度可采用表面接触式温度计测定。
当采用红外线温度计测量表面温度时，应进行标定。
②表中未列入的130号、160号及30号沥青的施工温度由试验确定。
5.2.2.2聚合物改性沥青混合料的施工温度根据实践经验并参照表 5.2.2-3
选择。
通常宜较普通沥青混合料的施工温度提高10℃～20℃。
对采用冷态胶乳直接喷入法制作的改性沥青混合料，集料烘干温度应进一步提高。
聚合物改性沥青混合料的正常施工温度范围（℃）
注：①同表5.2.2-2
②当采用表列以外的聚合物或天然沥青改性沥青时，施工温度由试验确定。
5.2.2.3 SMA混合料的施工温度应视纤维品种和数量、矿粉用量的不同，在改性沥青混合料的基础上作适当提高。
沥青混合料动稳定度试验记录表
沥青混合料动稳定度试验记录表
试验目的：测定沥青混合料的动稳定度指标，评价其抗变形能力。
试验方法：根据JTG E20-2011《公路工程沥青路面试验规程》第4.3.4节的规定进行试验。
试验设备：动稳定度试验机、比重瓶、烘箱、振实器、试验模具。
试验材料：沥青混合料样品。
试验步骤：
1.将试验模具清洗干净，并在模具底部涂一层油脂。
2.将沥青混合料样品加入试验模具中，填充均匀。
3.将试验模具放入烘箱中，在100℃下烘烤约2h，使样品达到稳定温度。
4.从烘箱中取出试验模具，将其放入试验机中。
5.启动试验机，并使其下落25mm，并在5s内进行3次振实处理。
6.测定试验模具的垂直应力和水平应变值，并计算出动稳定度指标。
试验结果：
试验模具间距：305mm
试验模具直径：150mm
试验模具高度：150mm
试验物料温度：150℃
试验物料孔隙度：5%
试验重量：1950g
振动次数：60次
稳定度指标：15.7kN
结论：根据试验结果显示，该沥青混合料的动稳定度指标为15.7kN，达到国家标准要求，具有较好的抗变形能力。
沥青粗集料细集料填料外加剂
平均
4.8沥青混合料拌和原始记录
B-4-10
建设项目：施工段编号及里程桩号
施工天气温度配合比情况
混合料类型
理论配合比
配合比审批编号
施工单位：合 同 号：监理单位：
油石比
施工日期
备注
品牌及规格材料产地质保单或报验单编号机械运转情况说明
出厂温度
实测数据（℃）
拌和情况
拌和机型号
马歇尔试验结果
抽提试验结果
下列筛孔与标准级配比较误差%
稳定度KN 试验编号密度
试验编号
油石比%
中粒径
流值0.1mm 空隙率%
施工员日 期
填表说明：此表应按混合料种类每一台班分别进行填写。
本台班拌数量(T)
本台班沥青用量(T)折算油比(%)
0.075 2.36最( )粒径沥青温度矿料温度原材料情况
材料名称每拌混合料量(Kg)
每方混合用量(Kg)
现场监理日 期
施工负责人日 期
质检员日 期
温度检测
拌和机产(T/h)。
沥青摊铺温度Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】℃及175℃粘度适宜于拌和的沥青结合料粘度适宜于压实的沥青结合料粘度测定方法表观粘度(0.17±0.02)Pas (0.28±0.03)Pas T 0625运动粘度(170±20)mm2/s (280±30)mm2/s T 0619赛波特粘度(85±10)s (140±15)s T 0623热拌沥青混合料的施工温度(℃施工工序石油沥青的标号50号 70号 90号 110号沥青加热温度 160～170 155～165 150～160 145～155矿料加热温度间隙式拌和机集料加热温度比沥青温度高10～30连续式拌和机矿料加热温度比沥青温度高5～10沥青混合料出料温度 150～170 145～165 140～160 135～155混合料贮料仓贮存温度贮料过程中温度降低不超过10混合料废弃温度高于 200 195 190 185运输到现场温度不低于 150 145 140 135混合料摊铺温度不低于正常施工 140 135 130 125低温施工 160 150 140 135开始碾压的混合料内部温度，不低于正常施工 135 130 125 120低温施工 150 145 135 130碾压终了的表面温度不低于钢轮压路机 80 70 65 60轮胎压路机 85 80 75 70振动压路机 75 70 60 55开放交通的路表温度不高于 50 50 50 45注①沥青混合料的施工温度采用具有金属探测针的插入式数显温度计测量。
表面温度可采用表面接触式温度计测定。
当采用红外线温度计测量表面温度时，应进行标定。
②表中未列入的130号、160号及30号沥青的施工温度由试验确定。
℃～20℃。
对采用冷态胶乳直接喷入法制作的改性沥青混合料，集料烘干温度应进一步提高。
