下载文档原格式

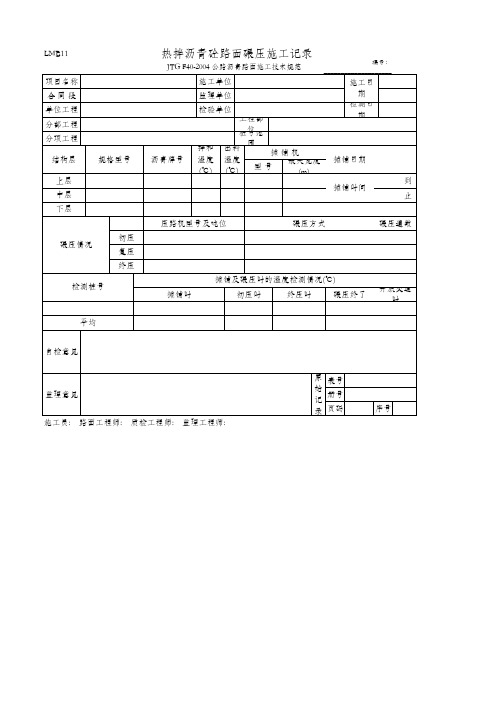

热拌沥青混凝土路面施工工艺1适用范围热拌沥青混凝土路面施工工艺，各结构类型的沥青混合料、中、下面层的施工。
2使用的标准和规范2.0.1中华人民共和国行业标准《公路沥青路面施工技术规范》（JTG F40-2004）。
2.0.2中华人民共和国行业标准《公路工程集料试验规程》（JTG F40-2005）。
2.0.3中华人民共和国行业标准《公路工程沥青及沥青混合料试验规程》（JTJ052-2000）。
2.0.4中华人民共和国行业标准《公路工程质量检验评定标准》（土建工程）（FTGF80/1-2004）。
2.0.5中华人民共和国国家标准《环境空气质量标准》（GB 3095-1996）。
3技术准备3.1.1复核水准点，必须全线联测。
施工放样，采用全站仪准确测出中桩位置，并依据中桩确定各结构层边线位置。
3.1.2熟悉图纸和相关规范、标准、编制施工组织设计，由项目总工程师向班组长进行书面的一级技术交底和安全交底，施工前由班组长向操作工人进行二级技术交底和安全交底。
3．2机具准备3.2.1拌和设备：间歇式沥青混合料拌和站。
3.2.2运输设备：大吨位自卸汽车。
3.2.3摊铺设备：配备自动找平装置的摊铺机（有条件可配备沥青混合料转运车）。
3.2.4碾压设备：双钢轮振动压路机，轮胎压路机（吨位宜大）。
3.2.5其他设备：装载机、空压机、水车、加油车、发电机、切割机、平板载重车等。
3．3材料准备原材料：沥青、粗集料、细集料、矿粉、抗剥落剂等由持证材料员和试验员按规定进行检验，确保其质量符合相应标准。
3．4配合比设计配合比设计包括目标配合比设计、生产配合比设计以及生产配合比验证3个阶段。
3.4.1目标配合比设计包括：用工程实际使用的材料按《公路沥青路面施工技术规范》（JTG F40-2004）附录B的方法，优选矿料级配、确定最佳沥青用量，符合配合比设计技术标准和配合比设计检验要求，以此作为目标配合比，作为拌和站的各冷料斗进料的比例及试拌使用。
普通沥青结合料的施工温度宜通过在135℃及175℃条件下测定的粘度－温度曲线按表5.2.2-1的规定确定。
缺乏粘温曲线数据时，可参照表5.2.2-2的范围选择，并根据实际情况确定使用高值或低值。
当表中温度不符实际情况时，容许作适当调整。
确定沥青混合料拌和及压实温度的适宜温度表5.2.2-1粘度适宜于拌和的沥青结合料粘度适宜于压实的沥青结合料粘度测定方法表观粘度(0.17±0.02)Pa•s (0.28±0.03)Pa•s T 0625运动粘度(170±20)mm2/s (280±30)mm2/s T 0619赛波特粘度(85±10)s (140±15)s T 0623热拌沥青混合料的施工温度(℃) 表5.2.2-2施工工序石油沥青的标号50号70号90号110号沥青加热温度160～170 155～165 150～160 145～155矿料加热温度间隙式拌和机集料加热温度比沥青温度高10～30连续式拌和机矿料加热温度比沥青温度高5～10沥青混合料出料温度150～170 145～165 140～160 135～155混合料贮料仓贮存温度贮料过程中温度降低不超过10混合料废弃温度高于200 195 190 185运输到现场温度不低于150 145 140 135混合料摊铺温度不低于正常施工140 135 130 125低温施工160 150 140 135开始碾压的混合料内部温度，不低于正常施工135 130 125 120低温施工150 145 135 130碾压终了的表面温度不低于钢轮压路机80 70 65 60轮胎压路机85 80 75 70振动压路机75 70 60 55开放交通的路表温度不高于50 50 50 45注①沥青混合料的施工温度采用具有金属探测针的插入式数显温度计测量。
表面温度可采用表面接触式温度计测定。
当采用红外线温度计测量表面温度时，应进行标定。
第五章：沥青混合料试验检测技术作为高等级道路路面的主要结构形式之一，沥青混合料路面以其表面平整、坚实、无接逢、行车平稳、舒适、噪音小等优点，在国内外得到广泛的应用。
为了保证高等级公路在高速、安全、经济和舒适四个方面的功能要求，沥青混合料除了要具备一定的力学强度，还要具备高温稳定性、低温抗裂性、耐久性、抗滑性、抗渗性等各项技术要求。
因此道路工程建设过程中，对沥青混合料的各项性能进行准确的检测，以确保沥青路面的工程质量。
本章简略介绍沥青混合料的组成结构和技术性能，重点介绍沥青混合料组成设计方法和技术性能指标的检测方法，同时介绍SMA的设计及检测方法第一节沥青混合料的分类及其技术要求沥青混合料是由适当比例的粗集料、细集料及填料组成的矿质混合料与粘结材料沥青经拌和而成的混合材料，一般我们将沥青混凝土和沥青碎石通称为沥青混合料。
一、沥青混合料的分类（一）按结合料分类1．石油沥青混合料：以石油沥青为结合料的沥青混合料。
2．煤沥青混合料：以煤沥青为结合料的沥青混合料。
（二）按施工温度分类1．热拌热铺沥青混合料：简称热拌沥青混合料。
沥青与矿料在热态拌和、热态铺筑的混合料。
2．常温沥青混合料：以乳化沥青或稀释沥青与矿料在常温状态下拌制、铺筑的混合料。
（三）按矿质混合料级配类型分类1．连续级配沥青混合料：沥青混合料中的矿料是按级配原则，从大到小各级粒径都有，按比例相互搭配组成的混合料，称为连续级配沥青混合料。
2．间断级配沥青混合料：连续级配沥青混合料矿料中缺少一个或两个档次粒径的沥青混合料称为间断级配沥青混合料。
（四）按混合料密实度分类1．密级配沥青混凝土混合料：按密实级配原则设计的连续型密级配沥青混合料，但其粒径递减系数较小，设计空隙率3%-6%。
2．半开级配沥青混凝土混合料：按级配原则设计的连续型级配混合料，但其粒径递减系数较大，设计空隙率6%-12%。
3．开级配沥青混凝土混合料：按级配原则设计的连续型级配混合料，但其粒径递减系数较大，设计空隙率大于18%。
7 热拌沥青混合料路面7.1 一般规定7.1.1热拌沥青混合料适用于各种等级公路的沥青面层。
高速公路和一级公路沥青面层的上面层、中面层及下面层应采用沥青混凝土混合料铺筑，沥青碎石混合料仅适用于过渡层及整平层。
其他等级公路的沥青面层上面层宜采用沥青混凝土混合料铺筑。
7.1.2 热拌沥青混合料的种类应按表7.1.2选用，其规格以方孔筛为准，集料最大粒径不宜超过31.5mm。
当采用圆孔筛作为过渡时，集料最大粒径不宜超过40mm。
7.1.3 应根据不同地区道路等级及所处层位的功能性要求，从表7.1.3中选择适当的结构组合，并应遵循以下原则：7.1.3.1应综合考虑满足耐久性、抗车撤、抗裂、抗水损害能力、抗滑性能等多方面要求，根据施工机械、工程造价等实际情况选择沥青混合料的种类。
注：当铺筑抗滑表面层时，可采用AK-13或AK-16型热拌沥青混合料，也可在AC-10(LH-15)型细粒式沥青混凝土上嵌压沥青预拌单粒径碎石S-10铺筑而成。
7.1.3.2 沥青混凝土混合料面层宜采用双层或三层式结构，其中至少必须有一层是I型密级配沥青混凝土混合料。
当各层均采用沥青碎石混合料时，沥青面层下必须做下封层。
7.1.3.3 多雨潮湿地区的高速公路和一级公路的上面层宜采用抗滑表面混合料，其他等级公路及少雨干燥地区的高速公路和一级公路宜采用I型沥青混凝土混合料做表层。
7.1.3.4 沥青面层的集料最大粒径宜从上至下逐渐增大，中粒式及细粒式用于上层，粗粒式只能用于中下层。
砂粒式仅适用于通行非机动及行人的路面工程。
7.1.3.5 上面层沥青混合料的集料最大粒径不宜超过层厚的1/2，中、下面层及联结层的集料最大粒径不宜超过层厚的2/3。
7.1.3.6 高速公路的硬路肩沥青面层宜采用I型沥青混凝土混合料作表层。
7.1.4 热拌热铺沥青混合料路面应采用机械化连续施工。
7.2 施工准备7.2.1 基层准备应符合本规范第3章的要求。
7.2.2 施工前应对各种材料进行调查试验，经选择确定的材料在施工过程中应保持稳定，不得随意变更。
热拌沥青混合料面层检验批质量验收记录热拌沥青混合料是公路工程常用的路面材料，其质量的稳定性直接关系到道路的使用寿命和安全性。
为了确保热拌沥青混合料面层质量的验收，需要进行一系列严格的检验和测试，并记录下来。
以下是一份热拌沥青混合料面层检验批质量验收记录，供参考：项目名称：xx公路热拌沥青混合料面层验收记录验收日期：20xx年xx月xx日验收单位：xx省交通运输厅xx公路局一、施工情况1. 施工单位：xx施工公司2. 施工时间：自20xx年xx月xx日至20xx年xx月xx日3. 施工地点：xx公路xx路段二、材料使用情况1.矿料使用情况2.沥青使用情况（2）生产日期：20xx年xx月xx日（3）储运条件：xx℃, xx%相对湿度三、质量检验1.骨料成分检验（1）石粉含量检验：取样地点/数量：xx号工点/每工点2个样品，检验结果：xx%（2）级配检验：取样地点/数量：xx号工点/每工点2个样品，检验结果：符合要求2.热拌沥青混合料检验（1）沥青含量检验：取样地点/数量：xx号工点/每工点2个样品，检验结果：xx%（2）骨料间隙填充率检验：取样地点/数量：xx号工点/每工点2个样品，检验结果：符合要求（3）压实度检验：取样地点/数量：xx号工点/每工点2个样品，检验结果：符合要求（4）抗剪切性能检验：取样地点/数量：xx号工点/每工点2个样品，检验结果：符合要求四、现场验收1.环境条件（1）施工温度：xx℃（2）空气湿度：xx%2.施工质量（1）热拌温度：xx℃（2）铺面厚度：xxmm（3）平整度：xxmm五、质量验收结论根据以上的检验结果和现场验收情况，热拌沥青混合料面层质量符合设计要求和规范要求，经过全面检验，达到验收标准。
六、问题记录与整改（1）问题1：xx问题，整改措施：xx措施，整改时间：xx年xx月xx日（2）问题2：xx问题，整改措施：xx措施，整改时间：xx年xx月xx日七、鉴定人员签字xx公路局工程质量鉴定人员：（签名）日期：20xx年xx月xx日此为一份热拌沥青混合料面层检验批质量验收记录，记录了热拌沥青混合料使用情况、质量检验结果、现场验收情况以及问题记录和整改措施，以保证热拌沥青混合料面层质量的合格性。
沥青稳定碎石基层（ATB-25）及沥青路面下面层（AC-25C）施工指导意见沥青面层是位于高速公路路面基层上最重要的结构层，它直接承受车轮荷载和大气自然因素的作用，应具有平整、坚实、耐久及抗车辙、抗裂、抗滑、抗水害等多方面的综合性能。
依据部颁标准JTJD50-2006《公路沥青路面设计规范》和JTJ F40-2004《公路沥青路面施工技术规范》及设计图纸，连霍郑州段改建项目沥青路面结构层设计从提高路面抗疲劳寿命、减少永久变形及防止反射裂缝考虑，设计增加了10㎝ATB-25沥青稳定碎石基层，同时路面面层采用三层式沥青混凝土结构方案，即8㎝AC-25C+6㎝AC-20C（SBS改性）+4㎝SMA-13（SBS改性）结构，均为连续型密级配沥青混合料。
结合省内外已建高速公路的施工经验，为进一步加强沥青路面的质量控制，对本项目沥青稳定碎石（ATB）基层及沥青路面下面层（AC-25C）结构层的施工，提出如下指导意见。
一、材料要求本项目沥青稳定碎石基层设计厚度为10cm，采用ATB-25密级配类型；路面下面层设计厚度为8㎝，采用AC-25C密级配类型。
1、粗集料应采用石质坚硬、清洁、不含风化颗粒、表面粗糙,近立方体颗粒的碎石，粒径大于2.36mm。
ATB基层和下面层采用石灰岩等碱性石料，选用反击式破碎机轧制的碎石，严格控制细长、扁平颗粒及风化石含量，规格符合规范要求，确保粗集料的质量。
集料质量应从源头抓起，生产碎石用的原石不允许使用山皮，不得含有土块、杂物，集料成品不得堆放在未经硬化的泥土地上；施工单位和监理单位要统一对料源进行考察，通过试验、比较，确定优质料源。
派专人进驻集料加工厂、储料厂，对不合格的集料不得装车，对进场粗集料施工单位每400方或600T检验一次。
粗集料技术要求见表一。
表一：沥青稳定碎石ATB层及下面层用粗集料质量技术要求指标 规范 本项目技术要求石料压碎值（%） 不大于28 20洛杉矶磨耗损失（%） 不大于30 30表观相对密度（t/m3） 不小于 2.50 2.5吸水率（%） 不大于 3.0 2.0对沥青的粘附性 不小于4级 4级坚固性（%） 不大于12 12针片状平颗粒含量（%，混合料） 不大于其中粒径大于9.5㎜,不大于其中粒径小于9.5㎜,不大于 181520101220水洗法<0.075mm颗粒含量(%)不大于1 1软石含量（%） 不大于 5 12、 细集料细集料包括天然砂、机制砂、石屑。
