第3章 静定梁和静定刚架（知识点小结）一、杆件内力分析方法1、内力分量轴力N F 是横截面上的应力沿截面法线方向的合力，一般以拉力为正，压力为负。
剪力S F 是横截面上的应力沿截面切线方向的合力，以绕截面处微段隔离体顺时针方向转动为正，反之为负。
弯矩M 是横截面上的应力对截面形心取矩的代数和，一般不规定正负号。
有时按习惯也可规定，在水平杆件中弯矩使杆件截面的下侧纤维受拉时为正，上侧受拉时为负。
2、截面法截面法是计算指定截面内力的基本方法，即沿指定截面假想将结构截开，切开后截面内力暴露为外力，取截面左侧（或右侧）作为隔离体，作隔离体受力图，建立平衡方程，从而可确定指定截面的内力。
由截面法可得截面上三个内力分量的运算规则如下：（1）轴力N F 等于截面左侧（或右侧）的所有外力（包括支座反力）沿截面法线方向的投影代数和；（2）剪力S F 等于截面左侧（或右侧）的所有外力（包括支座反力）沿截面切线方向的投影代数和；（3）弯矩M 等于截面左侧（或右侧）的所有外力（包括支座反力）对截面形心取矩的代数和。
3、内力图内力图表示结构上各截面的内力随横截面位置变化规律的图形，包括M 图、S F 图和N F 图。
内力图用平行于杆轴线方向的坐标表示横截面位置（又称基线），用垂直于杆轴线的坐标（又称竖标）表示相应截面的内力值。
轴力图、剪力图中，竖标正、负值分别画在杆件基线的两侧，要标明正负号；弯矩图画在杆件的受拉侧，不标正负。
内力图要画上竖标，标注某些控制截面处的竖标值，并写明图名和单位。
4、内力图的形状特征直杆段上内力图的形状特征归纳如表3-1所示。
熟练掌握内力图的这些形状特征，对于以后正确、迅速地绘制内力图、校核内力图是非常有帮助的。
5、区段叠加法作M图对承受横向荷载作用的任意结构中直杆段，都可采用区段叠加法作其弯矩图：先采用截面法求出该段两个杆端截面弯矩值并将其连以一虚线，然后以此虚线为基线，叠加相应简支梁在跨间相应荷载作用下的弯矩图，如图3-1所示。
梁的分类

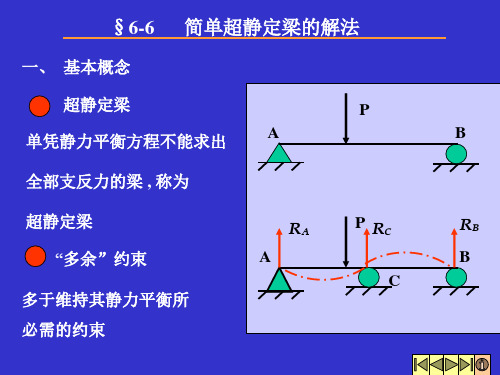

梁按照结构力学属性可分为：静定梁和超静定梁，静定梁有简直梁、外伸梁，悬臂梁、多跨静定梁（房屋建筑工程中很少用，路桥工程中有使用）；超静定梁有单跨固端梁、多跨连续梁。
梁按照结构工程属性可分为：框架梁、剪力墙支承的框架梁、内框架梁、梁、砌体墙梁、砌体过梁、剪力墙连梁、剪力墙暗梁、剪力墙边框梁。
梁按照其在房屋的不同部位，可分为屋面梁、楼面梁、地下框架啊梁、基础梁。
梁依据截面形式，可分为：矩形截面梁、T形截面梁、十字形截面梁、工字形截面梁、匚形截面梁、囗形截面梁、不规则截面梁。
梁依据梁宽与梁高的不同比值，可分为：深梁、梁、宽扁梁。
依据梁与板的相对位置，可分为（正）梁、反梁。
依据梁与梁之间的搁置与支承关系，可把梁分为主梁和次梁。
非梁称谓带梁字的构件有：单桩承台梁、多桩承台梁、基础砌体圈梁、砌体圈梁，这些类梁构件，仅仅在称谓上带个“梁”字，不是以弯曲变形为主，不是力学意义上的受弯构件。
一根具体的梁，出现于工程项目中，应当是上述N种属性的叠加。
