数字信号发生器F120使用说明
- 格式:doc
- 大小:417.00 KB
- 文档页数:62

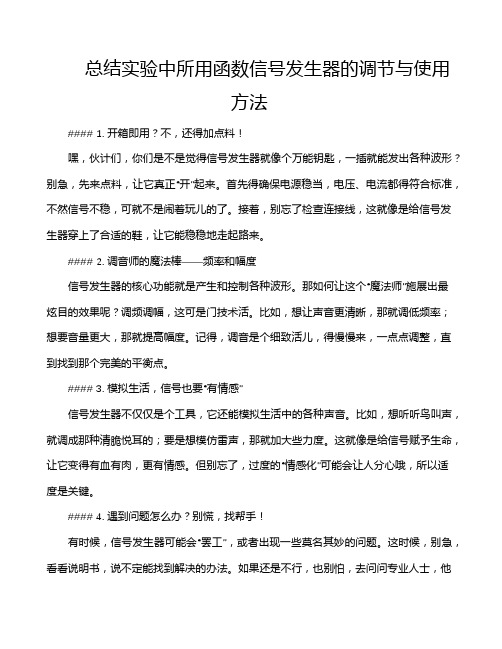

总结实验中所用函数信号发生器的调节与使用方法#### 1. 开箱即用?不,还得加点料!嘿,伙计们,你们是不是觉得信号发生器就像个万能钥匙,一插就能发出各种波形?别急,先来点料,让它真正“开”起来。
首先得确保电源稳当,电压、电流都得符合标准,不然信号不稳,可就不是闹着玩儿的了。
接着,别忘了检查连接线,这就像是给信号发生器穿上了合适的鞋,让它能稳稳地走起路来。
#### 2. 调音师的魔法棒——频率和幅度信号发生器的核心功能就是产生和控制各种波形。
那如何让这个“魔法师”施展出最炫目的效果呢?调频调幅,这可是门技术活。
比如,想让声音更清晰,那就调低频率;想要音量更大,那就提高幅度。
记得,调音是个细致活儿,得慢慢来,一点点调整,直到找到那个完美的平衡点。
#### 3. 模拟生活,信号也要“有情感”信号发生器不仅仅是个工具,它还能模拟生活中的各种声音。
比如,想听听鸟叫声,就调成那种清脆悦耳的;要是想模仿雷声,那就加大些力度。
这就像是给信号赋予生命,让它变得有血有肉,更有情感。
但别忘了,过度的“情感化”可能会让人分心哦,所以适度是关键。
#### 4. 遇到问题怎么办?别慌,找帮手!有时候,信号发生器可能会“罢工”,或者出现一些莫名其妙的问题。
这时候,别急,看看说明书,说不定能找到解决的办法。
如果还是不行,也别怕,去问问专业人士,他们可是信号发生器的老朋友啦!记住,遇到问题不要慌张,冷静分析,总会有办法解决的。
#### 5. 总结篇:信号发生器的终极秘籍信号发生器就像是我们生活中的好伙伴,有了它,我们的实验和创作都能更加丰富多彩。
从开箱到调音,再到遇到问题时的应对策略,每一步都充满了乐趣和挑战。
记得,在使用信号发生器的也要保持一颗探索的心,因为每一次的使用都可能带来新的发现和惊喜。
好啦,今天的分享就到这里。
如果你对信号发生器还有更多的好奇和疑问,不妨继续探索下去,你会发现更多的乐趣和知识。
记得,生活就像一场精彩的实验,只要我们勇敢尝试,总能找到属于自己的那份独特和精彩。
信号发生器的使用方法
信号发生器是一种可以产生和模拟各种信号的仪器设备,它主要用于在工程和研究的各种环境中,分析、测量、控制、监测或进行验证各种信号在特定环境下的行为和变化,以更深入地理解和评估系统性能。
因此,了解信号发生器的使用方法非常重要。
首先,要使用信号发生器,必须了解信号发生器的基本结构和控制原理。
一般来说,信号发生器的基本结构由电源、控制部分和信号部分组成。
它的控制原理通常由调节器和时序控制电路构成,其中调节器用于控制信号的频率和电平,时序控制电路用于控制信号的起始时刻和结束时刻。
这样,用户可以根据需要调整频率、电平和时序,从而控制信号。
其次,在使用信号发生器之前,应当检查设备是否正常工作,并将设备连接到正确的输出装置。
在此过程中,必须格外注意,以免将信号发生器连接到其他设备,从而引起电源短路和设备故障。
最后,要正确地操作信号发生器,必须仔细阅读使用说明书,并熟悉基本的操作技巧。
在使用信号发生器的过程中,根据需要逐步调节信号的参数,如频率、幅值、极性等,以便正确地产生指定的信号。
此外,用户可以根据具体需要,将信号连接到其他设备,以进行设备测试、控制、监测或调节信号特性等。
总之,使用信号发生器需要了解基本的结构、控制原理和使用方法,并仔细检查和连接设备,以确保正确的信号产生和操作。
当利用信号发生器测量、控制、监测系统时,还要注意其安全性,以免发生
意外导致设备故障和损坏。
只有自觉遵守使用规定,正确操作信号发生器,才能有效地利用此设备,发挥它应有的功能。
信号发生器是一种用于产生各种类型和频率的电信号的仪器,常用于电子测试、实验和通信设备调试等领域。
其主要功能和使用方法如下:
功能:
1.产生标准信号:信号发生器可以产生各种类型的标准信号,如正弦波、方波、脉冲波、三角波等,用于测试和测量电路的性能和响应。
2.调节信号参数:信号发生器可以调节信号的频率、幅度、相位等参数,以满足测试和实验的需求。
3.产生调制信号:信号发生器还可以产生调制信号,如调幅信号、调频信号、调相信号等,用于调试和测试调制解调器、通信设备等。
4.产生噪声信号:一些信号发生器还具有产生噪声信号的功能,用于测试和测量器件或系统的抗干扰能力和性能。
使用方法:
1.设置频率:选择所需的信号类型,通过旋转或按键操作设置所需的频率。
2.设置幅度:根据需要,设置信号的幅度(峰值、峰峰值、或功率)大小。
3.调节相位:若需要,通过旋转或按键操作,调节信号的相位。
4.选择输出方式:选择信号的输出方式,可以通过电缆连接到被测试的设备或电路中,或者使用内置的示波器检测输出信号。
5.调整信号参数:根据实际需求,对信号的频率、幅度、相位等参数进行调整,以满足测试、实验和调试的要求。
6.监测和分析信号:使用示波器或其他测量仪器,监测和分析输出信号的波形和特征,以评估被测试设备或电路的性能和响应。
需要注意的是,使用信号发生器时应遵循安全操作规程,确保信号发生器和被测试设备之间的连接正确可靠,防止过载或短路等意外情况的发生。
信号发生器的使用介绍信号发生器是一种用于产生各种类型和频率的电子信号的仪器。
它们被广泛应用于电子设备测试和调试、通信系统分析、音频设备评估等领域。
本文将介绍信号发生器的基本原理、常见类型、主要功能以及使用方法。
基本原理信号发生器基于电子技术原理,通过产生可调频率和振幅的电信号来模拟各种实际环境中的信号。
信号发生器通常由一个稳定的振荡器和相关控制电路组成。
振荡器的频率和振幅可以通过用户界面进行调整和控制。
常见类型1. 函数发生器函数发生器是最常见的信号发生器类型之一。
它可以产生各种形状的波形信号,如正弦波、方波、三角波、锯齿波等。
函数发生器通常具有可调节的频率、幅度和相位等参数,并可以通过内置的触发器和计数器实现复杂的信号模式。
2. 频率合成发生器频率合成发生器是一种高级信号发生器,它可以生成非常精确的特定频率信号。
它的原理是通过将多个频率信号合成为一个复杂的信号,以产生所需精确频率的输出信号。
3. 脉冲发生器脉冲发生器是专门用于生成脉冲信号的信号发生器。
它常用于测试和测量应用中,例如测量脉冲响应、传输信号的时延等。
4. 同步发生器同步发生器是一种专门用于产生同步信号的信号发生器。
它可以生成与特定频率和相位的外部事件同步的信号。
同步发生器常用于测试和测量领域中的同步应用,例如测量信号延迟、同步多台仪器等。
主要功能信号发生器具有多种主要功能,可以根据实际需求进行选择和配置。
1. 频率和振幅调节信号发生器允许用户精确地调节产生的信号的频率和振幅。
用户可以根据需要设置特定的频率和振幅值,并观察信号在设备或系统中的响应。
2. 波形选择和生成信号发生器可以产生不同类型的波形信号,如正弦波、方波、三角波、锯齿波等。
用户可以根据需要选择合适的波形,并根据需要调整相关参数。
3. 脉冲调节对于脉冲发生器,用户可以调节脉冲的宽度和周期。
这可以用于测试和测量应用,如测量脉冲响应、传输信号的时延等。
4. 频率合成频率合成发生器可以合成特定频率的信号。
信号发生器和示波器的使用方法信号发生器和示波器是电子工程师和科学家在实验室和工作场所中常用的两种基本仪器。
信号发生器用于产生各种类型的信号,而示波器则用于测量和显示电信号的波形和特性。
信号发生器的使用方法:1. 连接电源和地线:首先将信号发生器与电源连接,并确保接地线正确连接,以确保有效的工作和安全性。
2. 设置输出波形:根据需要选择所需的波形类型,如正弦波、方波、脉冲波等,然后设置频率和幅度。
3. 连接输出端:将信号发生器的输出端连接到需要测试的电路或设备上,确保连接稳固可靠。
4. 调整波形参数:根据需要,可以调整信号的频率、幅度、相位等参数,以满足实验或测试的需求。
5. 启动信号发生器:确认所有设置后,启动信号发生器,开始产生所需的信号。
示波器的使用方法:1. 连接电源和地线:将示波器与电源连接,并确保接地线正确连接,以确保有效的工作和安全性。
2. 连接被测电路:将被测电路的信号源连接到示波器的输入端,确保连接稳固可靠。
3. 设置示波器参数:根据被测信号的频率和幅度范围,选择合适的时间和电压刻度,以确保波形能够清晰显示并不失真。
4. 调整触发模式:根据需要,选择适当的触发模式,如自动触发、单次触发、外部触发等,以确保波形能够稳定显示。
5. 启动示波器:确认所有设置后,启动示波器,开始显示被测信号的波形。
6. 分析波形:观察示波器屏幕上显示的波形,通过测量和分析波形的幅度、频率、周期等特性,以获取所需的电信号信息。
总结来说,利用信号发生器和示波器可以产生和测量电信号,帮助工程师和科学家进行电路设计、故障排除和信号分析等工作。
熟练掌握信号发生器和示波器的使用方法对于电子行业的专业人士来说是必要的技能。
信号发生器的用法
信号发生器是一种用于产生各种类型电信号的仪器,它在电子实验、通信系统测试、电路调试等领域中被广泛使用。
以下是信号发生器的基本用法:
1. 波形选择
- 正弦波、方波、锯齿波等:信号发生器通常能够产生多种类型的波形。
选择合适的波形,以满足实验或测试的需要。
2. 频率设置
- 频率调节:通过信号发生器的频率控制功能,设置所需的信号频率。
频率通常以赫兹(Hz)为单位。
3. 振幅控制
- 振幅调节:调整信号的振幅,确保信号在合适的幅度范围内。
振幅通常以伏特(V)为单位。
4. 偏移设置
- 直流偏移:有些信号发生器允许设置直流偏移,使信号在正负方向上发生偏移。
这在一些特定的实验中可能很有用。
5. 调制功能
- 调制控制:一些信号发生器支持调幅、调频、调相等调制功能。
这对于模拟通信系统中信号的调制和解调很有用。
6. 脉冲生成
- 脉冲宽度、脉冲频率:如果信号发生器支持脉冲信号,可以调节脉冲的宽度和频率。
7. 外部调控
- 外部触发:一些信号发生器可以通过外部触发或外部输入进行控制,实现与其他仪器的同步操作。
8. 连接至电路
- 连接示波器、电路:将信号发生器通过输出端口与示波器、电路或其他测试设备连接,
以进行信号检测、电路调试或实验验证。
9. 记录测量数据
- 数据记录:根据需要,使用其他设备记录或分析信号发生器产生的信号,以获取实验或测试的相关数据。
在使用信号发生器时,根据具体实验或测试需求,灵活运用上述功能,能够方便地生成不同类型的信号,为电子工程师、科研人员提供了强大的工具。
信号发生器使用说明一、信号发生器的种类1.函数发生器:可以产生各种波形信号,如正弦波、方波、三角波等。
2.脉冲发生器:可以产生各种脉冲信号,如单脉冲、双脉冲、多脉冲等。
3.噪声发生器:可以产生各种噪声信号,如高斯噪声、白噪声等。
4.频率发生器:可以产生特定频率的信号,常用于频率测量和频率调制。
5.相位发生器:可以产生相位可变的信号,并用于相位测量、相位调制等应用。
二、信号发生器的使用1.连接电源:将信号发生器的电源线插入交流电源插座,并打开电源开关。
2.设置基本参数:根据需要,设置好信号发生器的基本参数,包括输出类型、频率、幅度等。
一般可以通过旋钮或面板上的按键来设置。
3.连接外部设备:将信号发生器的输出端口与需要接入的仪器或设备连接。
请注意检查连接线的接头是否正确,确保信号传输的可靠性。
4.调节信号参数:按照测试需求,进一步调节信号发生器的参数,如调节频率、幅度、相位等。
可以通过观察外部设备的反应来确定信号参数是否符合要求。
5.测试信号质量:用接收或测量设备接收信号发生器产生的信号,检查信号的质量是否符合要求。
可以通过观察波形、振幅、频谱等方式进行判断。
6.记录测试结果:根据测试的需要,记录测试结果,包括信号参数、测量数据等。
三、信号发生器的注意事项1.保持信号稳定:在使用信号发生器的过程中,要保持信号的稳定性。
避免信号频率、幅度等参数的突然变化,以免影响测试结果或损坏被测系统。
2.正确连接:在连接信号发生器时要确保连接线的接头正确,避免接触不良或接反的情况。
同时,要选择合适的连接线,避免信号衰减或噪声干扰。
3.合理使用幅度:在设置信号发生器的输出幅度时,要根据被测系统的输入范围和信噪比要求来选择合适的幅度。
过高或过低的幅度可能导致信号失真或无法被检测到。
4.注意保护仪器:使用信号发生器时要注意保护仪器,避免碰撞、摔落或进水等情况。
同时,应定期对信号发生器进行维护和校准,以确保其准确性和可靠性。
信号发生器使用说明书一、产品简介信号发生器是一种用于产生不同频率、波形和幅度的电信号的仪器设备。
它广泛应用于电子测试、通信、音频、视频等领域。
本说明书将详细介绍信号发生器的主要功能和使用方法,帮助用户正确使用该设备。
二、产品特点1. 多功能:信号发生器支持产生多种不同波形的信号,包括正弦波、方波、三角波等,满足不同测试需求。
2. 宽频范围:信号发生器具有宽广的频率范围,可根据需要调节频率大小,适应不同的应用场景。
3. 高精度:信号发生器能够提供高精度的信号输出,保证测量结果的准确性。
4. 便携式设计:信号发生器采用便携式设计,方便用户携带和操作。
三、使用方法1. 连接电源:将信号发生器插头插入供电插座,确保电源稳定。
2. 连接信号输出:使用适当的连接线将信号发生器的输出端与被测试设备的输入端连接。
3. 设置参数:根据实际需要,通过仪器面板上的菜单和按钮设置所需的频率、波形和幅度。
4. 信号发生器启动:按下仪器面板上的启动按钮,信号发生器开始工作,并输出指定参数的信号。
5. 测试结果:通过被测试设备接收到的信号,观察和记录测试结果。
四、操作注意事项1. 信号发生器只能在干燥的室内环境中使用,避免与水和潮湿环境接触。
2. 使用前请确保信号发生器和被测试设备的电源都已关闭,避免操作中的电子干扰。
3. 在调节参数或更换连接线时,请先关闭信号发生器,以避免误操作造成损坏。
4. 在使用过程中,应注意信号发生器的工作状态,及时调整参数以满足测试需求。
5. 使用完毕后,请及时关闭信号发生器和被测试设备的电源。
五、故障排除以下是一些常见故障及可能的解决方法:1. 无信号输出:请检查是否正确连接了信号输出和被测试设备,确保所有线缆连接紧密。
2. 信号不稳定:请检查输入电源是否稳定,排除电源波动的可能性。
3. 参数调节不准确:请检查是否正确操作仪器面板上的按钮和菜单,确保参数设置正确。
六、维护保养1. 定期检查仪器面板和连接线是否有损坏,如发现问题请及时更换。
信号发生器使用一、信号发生器信号发生器是指产生所需参数的电测试信号的仪器。
按信号波形可分为正弦信号、函数(波形)信号、脉冲信号和随机信号发生器等四大类。
信号发生器又称信号源或振荡器,在生产实践和科技领域中有着广泛的应用。
能够产生多种波形的信号发生器,如产生三角波、锯齿波、矩形波(含方波)、正弦波的信号发生器称为函数信号发生器信号发生器也称信号源,是用来产生振荡信号的一种仪器,为使用者提供需要的稳定、可信的参考信号,并且信号的特征参数完全可控。
所谓可控信号特征,主要是指输出信号的频率、幅度、波形、占空比、调制形式等参数都可以人为地控制设定。
随着科技的发展,实际应用到的信号形式越来越多,越来越复杂,频率也越来越高,所以信号发生器的种类也越来越多,同时信号发生器的电路结构形式也不断向着智能化、软件化、可编程化发展。
信号发生信号发生器也称信号源,是用来产生振荡信号的一种仪器,为使用者提供需要的稳定、可信的参考信号,并且信号的特征参数完全可控。
所谓可控信号特征,主要是指输出信号的频率、幅度、波形、占空比、调制形式等参数都可以人为地控制设定。
随着科技的发展,实际应用到的信号形式越来越多,越来越复杂,频率也越来越高,所以信号发生器的种类也越来越多,同时信号发生器的电路结构形式也不断向着智能化、软件化、可编程化发展。
二、信号发生器的分类信号发生器所产生的信号在电路中常常用来代替前端电路的实际信号,为后端电路提供一个理想信号。
由于信号源信号的特征参数均可人为设定,所以可以方便地模拟各种情况下不同特性的信号,对于产品研发和电路实验特别有用。
在电路测试中,我们可以通过测量、对比输入和输出信号,来判断信号处理电路的功能和特性是否达到设计要求。
例如,用信号发生器产生一个频率为1kHz 的正弦波信号,输入到一个被测的信号处理电路(功能为正弦波输入、方波输出),在被测电路输出端可以用示波器检验是否有符合设计要求的方波输出。
高精度的信号发生器在计量和校准领域也可以作为标准信号源(参考源),待校准仪器以参考源为标准进行调校。
F05/F10/F20/F40/F80 /F120数字合成函数/任意波信号发生器/计数器南京盛普仪器科技有限公司NANJING SAMPLE INSTRUMENT TECHNOLOGY CO.,LTD. 使用说明书目录第一章概述 (1)第二章主要特征 (1)第三章技术参数 (2)一、函数信号发生器 (2)二、计数器 (4)三、其它 (5)第四章面板说明 (6)一、显示说明 (6)二、前面板说明 (7)三、后面板说明 (11)第五章使用说明 (12)一、测量、试验的准备工作 (12)二、函数信号输出使用说明 (12)三、计数使用说明 (31)第六章遥控操作使用说明 (32)第七章注意事项与检修 (47)第八章仪器整套设备及附件 (49)本仪器是一台精密的测试仪器,具有输出函数信号、调频、调幅、FSK 、PSK 、猝发、频率扫描等信号的功能。
此外,本仪器还具有测频和计数的功能。
本仪器是电子工程师、电子实验室、生产线及教学、科研的理想测试设备。
1、采用直接数字合成技术(DDS )。
2、主波形输出频率为100μHz ~ 120MHz (F120)。
3、小信号输出幅度可达0.1mV 。
4、脉冲波占空比分辨率高达千分之一。
5、数字调频分辨率高、准确。
概述 12 主要特征6、猝发模式具有相位连续调节功能。
7、频率扫描输出可任意设置起点、终点频率。
8、相位调节分辨率达0.1度。
9、调幅调制度1% ~ 120% 可任意设置。
10、输出波形达30余种。
11、具有频率测量和计数的功能。
12、机箱造型美观大方,按键操作舒适灵活。
一、函数发生器1、波形特性主波形:正弦波,方波, TTL 波(频率大于40MHz 仅有正弦波)波形幅度分辨率:12 bits采样速率:200Msa/s (F120 为300 Msa/s)正弦波谐波失真:-50dBc (频率≤ 5MHz )-45dBc (频率≤ 10MHz )-40dBc (频率≤ 20MHz ) -35dBc (频率> 20MHz )正弦波失真度: ≤0.1%(f :20Hz ~ 100kHz )方波升降时间: ≤25ns (F05型、F10型)≤15ns (F20型、F40型、F80型、F120型)3 技术指标注:正弦波谐波失真、正弦波失真度、方波升降时间测试条件:输出幅度2Vp-p(高阻),环境温度25℃±5℃储存波形:正弦波,方波,脉冲波,三角波,锯齿波,阶梯波等27种波形波形长度:4096点波形幅度分辨率:10 bits脉冲波占空系数:0.1% ~ 99.9%(频率≤10kHz),1% ~ 99%(10kHz ~ 100kHz)脉冲波升降时间:≤100ns直流输出误差:≤±5%+10mV(输出电压值范围10mV~10V)2、频率特性频率范围:主波形:1μHz ~ 5MHz (F05型)1μHz ~ 10MHz (F10型)1μHz ~ 20MHz (F20型)1μHz ~ 40MHz (F40型)1μHz ~ 80MHz (F80型)1μHz ~ 120MHz (F120型)储存波形:1μHz ~ 100kHz分辨率:1μHz频率误差:≤±5×10-6 频率稳定度:优于±1×10-63、幅度特性幅度范围(频率≤40MHz):2mV ~ 20Vp-p(高阻),1mV ~ 10Vp-p(50Ω)幅度范围(频率>40MHz):2mV ~ 4Vp-p(高阻),1mV ~ 2Vp-p(50Ω)F120:幅度范围(频率≤40MHz):0.2mV ~ 20Vp-p(高阻),0.1mV ~ 10Vp-p(50Ω)幅度范围(频率>40MHz):-76dBm ~ +13.5 dBm(50Ω)或100цV ~ 3Vp-p(50Ω)最高分辨率:2μVp-p (高阻),1μVp-p(50Ω)幅度误差:≤±1%+0.2mV (频率1KHz正弦波)幅度稳定度:±0.5 % /3小时平坦度:幅度≤2Vp-p:±3%(频率≤5MHz), ±10%(频率≤40MHz)幅度>2Vp-p:±5%(频率≤5MHz), ±10%(频率≤20MHz)±20%(频率>20MHz)F120:±1dBm(频率>40MHz)输出阻抗:50Ω幅度单位:Vp-p,mVp-p,Vrms,mVrms,dBm4、偏移特性直流偏移(高阻,频率≤40MHz):±(10V-Vpk ac),(偏移绝对值≤2×幅度峰峰值)直流偏移(高阻,频率>40MHz):±(2V-Vpk ac),(偏移绝对值≤2×幅度峰峰值)最高分辨率:2μV(高阻),1μV(50Ω)偏移误差:≤±(1% +10mV)信号幅度≤2Vp-p (高阻)≤±(1% +20mV)信号幅度>2Vp-p (高阻)5、调幅特性载波信号:波形为正弦波或方波,频率范围同主波形调制方式:内或外调制信号:内部5种波形(正弦、方波、三角、升锯齿、降锯齿)或外输入信号调制信号频率:100μHz ~ 20kHz失真度:≤2%调制深度:1% ~ 120%1%~ 80% (频率>40MHz,载波幅度>2Vp-p(高阻)时) 相对调制误差:≤±(5% +0.2)(100μHz ~ 10KHz);≤±(10% +0.5)(10KHz ~ 20KHz)外输入信号幅度:3Vp-p(-1.5V~ +1.5V)6、调频特性载波信号:波形为正弦波或方波,频率范围同主波形调制方式:内或外调制信号:内部5种波形(正弦、方波、三角、升锯齿、降锯齿)调制信号频率:100μHz ~ 10kHz频偏:内调频最大频偏为载波频率的50%;外调频最大频偏为载波频率的10%,输入信号电压3Vp-p(-1.5V~+1.5V)外调频:载波频率精确度≤ 10-2 ,频偏误差≤±20%FSK:频率1和频率2任意设定控制方式:内或外(外控:TTL电平,低电平F1;高电平F2)交替速率:0.1ms ~ 800s7、调相特性基本信号:波形为正弦波或方波,频率范围同主波形PSK:相位1(P1)和相位2(P2)范围:0.1 ~ 360.0°分辨率:0.1°交替时间间隔:0.1ms ~ 800s控制方式:内或外(外控TTL电平,低电平P2,高电平P1)8、猝发基本信号:波形为正弦波或方波,频率范围同主波形猝发计数:1 ~ 10000个周期猝发信号交替时间间隔:0.1ms ~ 800s控制方式:内(自动)/外(单次手动按键触发、外输入TTL脉冲上升沿触发)9、频率扫描特性信号波形:正弦波和方波扫描范围:扫描起始点频率(100цHz ≤ F ≤ 40MHz)。
扫描终止点频率(100цHz ≤ F ≤ 40MHz)。
扫描时间:1ms ~ 800s(线性)100ms ~ 800s(对数)扫描方式:线性扫描和对数扫描外触发信号频率:≤1kHz(线性)≤10Hz(对数)控制方式:内(自动)/外(单次手动按键触发、外输入TTL脉冲上升沿触发)10、调制信号输出输出频率:100μHz ~ 20kHz输出波形:正弦、方波、三角、升锯齿、降锯齿输出幅度:5Vp-p±2%输出阻抗:620Ω11、存储特性存储参数:信号的频率值、幅度值、波形、直流偏移值、功能状态。
存储容量:10个信号重现方式:全部存储信号用相应序号调出存储时间:十年以上12、计算特性在数据输入和显示时,既可以使用频率值也可以使用周期值,既可以使用幅度有效值也可以使用幅度峰峰值和dBm值。
13、操作特性除了数字健直接输入以外,还可以使用调节旋钮连续调整数据,操作方法可灵活选择。
二、计数器1、频率测量范围:测频1Hz ~ 100MHz 计数≤50MHz2、输入特征:a) 最小输入电压:“ATT”打开:50mVrms(f:10Hz ~ 50MHz)100mVrms(f:1Hz ~ 100MHz)“ATT”合上:0.5Vrms (f:10Hz ~ 50MHz)1Vrms (f:1Hz ~ 100MHz)b) 最大允许输入电压:100Vp-p(f ≤ 100KHz),20Vp-p(f ≤ 100MHz)c)输入阻抗:R>500kΩC<30PFd)耦合方式:ACe)波形适应性:正弦波、方波f)低通滤波器:截止频率约为100kHz带内衰减:≤ -3 dB带外衰减:≥ -30 dB(f >1MHz)3、测量时间:10ms ~ 10s 连续可调4、显示位数:八位(闸门时间>5s)4、计数容量:≤ 4.29×1095、计数控制方式:手动或外闸门控制6、测量误差:时基误差±触发误差(被测信号信噪比优于40dB,则触发误差≤ 0.3)7、时基:a) 类别:小型温补晶体振荡器b)标称频率:10MHzc)稳定度:优于±1×10-6(22°C±5°C)三、其它1、使用条件电源电压:198 ~ 242V 频率:47 ~ 53Hz 功耗:<35V A 环境温度:0 ~ 40°C 2、物理特性机箱尺寸:255×370×100(mm)使用表面贴装工艺和大规模集成电路,可靠性高,体积小,重量轻。
采用12位高亮度VFD显示。
3、程控特性本机设有RS232C串行接口,可在计算机的控制下与其他仪器组成自动测试系统。
本机可选购IEEE-488(GPIB)测量仪器标准接口,可在计算机的控制下与其他仪器组成自动测试系统。
4、高稳时基本机可选购高稳时基晶振,使输出信号精度更高、稳定性更好。
一、显示说明①波形显示区②主字符显示区③测频/计数显示区④其它为状态显示区波形显示区:主波形/载波为正弦波形4 面板说明:主波形/载波为方波或脉冲波形:点频波形(载波)为三角波形:点频波形为升锯齿波形Arb :点频波形为存储波形测频/计数功能模式指示区Filter:测频时处于低通状态。
ATT:测频时处于衰减状态。
GA TE:测频计数时闸门开启。
状态指示区Adrs:(与Rmt)仪器处于远程状态。
Trig:等待单次触发或外部触发。
FM:调频功能模式。
AM:调幅功能模式。
Sweep :扫描功能模式。
Ext:外信号输入状态Freq:(与Ext)测频功能模式。
Count:(Ext)计数功能模式。
Ref:(与Ext)外基准输入状态。
FSK:频移功能模式。
◄ FSK:相移功能模式。
Burst:猝发功能模式。
