2017年中考物理 电功率和生活用电专题复习 精品

中考物理知识点专题总结—电功率（考前必看）一、思维导图二、知识点总结知识点一：电功1.电功：电流通过某段电路所做的功叫电功。

2．电流做功的实质：电流做功过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，也就消耗了多少电能。

3.电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。

4．规定电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。

5．电功公式：Pt UIt W ==（适用于所有电路）；对于纯电阻电路可推导出：RtI t RU UIt W 22===（1）串联电路：2121R R W W =；（2）并联电路：1221R R W W =；（3）在任何情况下，在一定时间所做的总功n W W W W ⋅⋅⋅++=21。

6．电功单位：在国际单位制中，电功单位是焦耳（J ）；常用单位还有度（kwh ），1度=1千瓦时=1kWh=3.6×106J ；“1度”的规定：1kw 的用电器工作1h 消耗的电能。

知识点二：电能表电功的测量1.电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。

2.电能表上“220V 、5A 、3000R/kW·h”等字样，分别表示：电能表额定电压是220V ；允许通过的最大电流是5A ；每消耗一度电电能表转盘转3000转。

3.读数时：①最后一位有红色标记的数字表示小数点后一位；②电能表前后两次读数之差，就是这段时间内用电的度数。

知识点三：电功率1．电功率：电流在单位时间内所做的功。

2．电功率物理意义：表示电流做功快慢的物理量。

3．电功率公式：t W UI P ==（适用于所有电路），推导公式：RU R I P 22==（适用于纯电阻电路）。

（1）串联电路中2121R R P P =；（2）并联电路中：1221R R P P =；（3）无论用电器串联或并联，计算总功率常用公式P=P 1+P 2+…P n 。

专题18 电功率、电热10、（2017•潍坊）某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。

下列说法正确的是AA. S1、S2闭合时，电饭锅处于加热状态B.S1、S2闭合时，电饭锅处于保温状态C.S1闭合、S2断开时，电饭锅处于加热状态D.S1断开、S2闭合时，电饭锅处于保温状态5、（2017•潍坊）下列家用电器中，利用电流热效应工作的是C16、（2017•潍坊）（多选题）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。

当闭合开关，滑动变阻器滑片向b端移动时，下列判断正确的是CDA.电流表的示数变大B.R1与R2消耗的电功率之和增大C.R1与R2消耗的电功率之和减小D.电压表V1示数的减少量等于V2示数的增加量21、（2017•潍坊）（4分）现要测量小灯泡的功率。

小薇同学选择了满足这个实验要求的器材，并连接了部分电路，如图甲所示。

（1）请添加一根导线，完成图甲所示的实验电路的连接。

（2）闭合开关前，滑动变阻器的滑片应滑至________端（选填“a”或“b”）。

（3）闭合开关，调节滑动变阻器，当电压表示数为1.9V时，电流表示数如图乙所示，为______A，此时小灯泡的功率为__________W。

21、（1）如图所示（2）b （3）0.2 0.3811（2017•青岛）（多选题）.如图所示，电源电压保持2V不变，小灯泡L标有“2.5V0.2A”字样，小灯泡的阻值保持不变。

闭合开关S1、S2，下列说法正确的是：ADA.电源工作时，将其他形式的能转化为电能B.此时小灯泡L正常发光C.若只断开开关S2，小灯泡L变得更亮D.若开关 S2由闭合变为断开，电流表的示数变小12．（2017•威海）（多选题）如图所示．电源电压为 4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω，1A”，小灯泡L标有“2.5V，1.25W”（不考虑温度对灯丝电阻的影响）．在保证通过小灯泡L的电流不超过恒定电流的情况下，移动滑动变阻器的滑片，下列选项正确的是（）A．小灯泡的额定电流是0.6AB．电流表的示数变化范围是0.3～0.5AC．电压表的示数变化范围是0～3VD．滑动变阻器连入电路的阻值变化范围是4～10Ω【考点】IH：欧姆定律的应用；J9：电功率与电压、电流的关系．【分析】知道灯泡的额定功率和额定电压，根据P=UI求出灯泡的额定电流；灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出灯泡正常发光时，滑动变阻器两端的最小电压，即电压表的最小示数；根据串联电路的电流特点可知电路中的最大电流为灯泡额的电流和滑动变阻器允许通过最大电流中较小的一个，根据欧姆定律求出电压表的最大示数，根据串联电路的电流特点和欧姆定律求出滑动变阻器接入电路中的最小阻值．【解答】解：小灯泡的额定电流I===0.5A，故A错误；由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．灯泡正常发光时的电压为2.5V，功率为1.25W，当灯泡正常发光时，串联电路总电压等于各分电压之和，此时电压表的最小示数U滑=U﹣U L=4.5V﹣2.5V=2V，此时电路中的最大电流I max=0.5A，此时滑动变阻器接入电路的电阻最小，最小为：R滑min===4Ω；滑动变阻器接入电路中的电阻最大，灯泡的电阻：R L===5Ω，电路中的最小电流：I min===0.3A，电路中电流变化的范围是0.3A～0.5A，故B正确；此时灯泡分担的电压最小U L小=I min R L=0.3A×5Ω=1.5V，滑动变阻器两端的最大电压：U滑max=U﹣U L小=4.5V﹣1.5V=3V，即电压表最大示数，电压表的示数范围为2V～3V，故C错误；此时滑动变阻器的最大阻值R max===10Ω，所以滑动变阻器的范围是4Ω～10Ω，故D正确．故选BD．(1)（2017•青岛）电炉子工作时，通过导线和电炉丝的电流相等，电炉丝电阻比导线电阻_____ ，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线 _____，所以电炉丝热得发红而导线不太热。

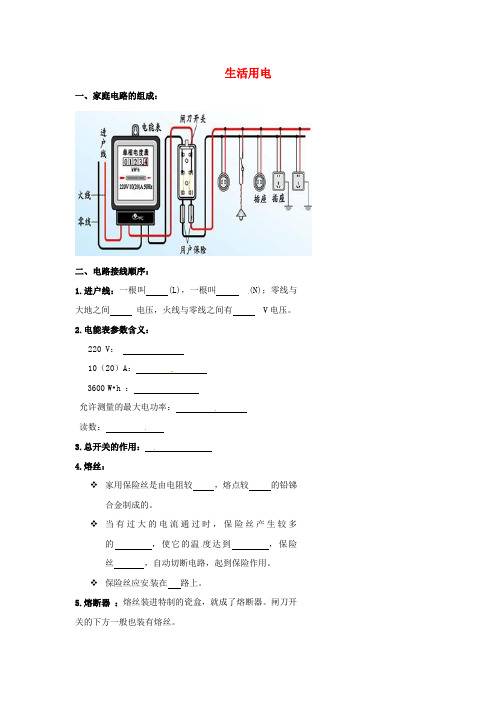

生活用电一、家庭电路的组成：二、电路接线顺序：1.进户线：一根叫 (L)，一根叫(N)；零线与大地之间电压，火线与零线之间有 V电压。

2.电能表参数含义：220 V：10（20）A：3600W•h ：允许测量的最大电功率：读数：3.总开关的作用：4.熔丝：家用保险丝是由电阻较，熔点较的铅锑合金制成的。

当有过大的电流通过时，保险丝产生较多的，使它的温度达到，保险丝，自动切断电路，起到保险作用。

保险丝应安装在路上。

5.熔断器：熔丝装进特制的瓷盒，就成了熔断器。

闸刀开关的下方一般也装有熔丝。

某同学家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？例1. 家庭电路中使用三盏电灯，灯泡的额定功率分别是P1＝100w，P2＝P3＝60w．求通过保险丝的电流。

6.电灯要和开关，开关要连在和电灯之间。

7.插座要在电路中。

种类：两孔插座、三孔插座三、触电：人体直接或间接接触到带电体（家庭电路中指火线）造成的。

人体的安全电压是：触电形式：、、、。

四、安全用电四“不”例 2.电路中电流过大的原因是（）或（）例3. 家庭电路中引起保险丝熔断的原因是（）A、保险丝太粗不合格B、所有用电器同时工作C、一定是短路造成的D、可能接入了大功率电热器例 4.家庭电路中保险丝断了，以下原因不可能的是：（）A、家庭中用电器的功率过大B、拉线开关中的两根导线头相碰C、保险丝的规格不合适，熔断电流太小D、插头中的两根导线头相碰。

中考物理专题复习易错题分析专练之电功率和生活用电学校:___________姓名：___________班级：___________考号：___________评卷人得分一、单选题1．如图是小王家的电能表，下列说法正确的是（）A．电能表的读数为56378kW·hB．这个电能表正常工作的电压为380VC．这个电能表要在20A的电流下才能正常工作D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次2．关于下列物理测量工具说法正确的是（）A．甲图中所测物体的长度为3.40cmB．乙图中电能表的读数为23865kW·hC．丙图中弹簧测力计只能在竖直方向上使用D．丁图中体温计是根据液体热胀冷缩原理制成的3．某电能表的表盘如图所示。

用电时电能表的铝盘每转过720转，接在该电能表上的用电器消耗的电能是（）A．1.8×106J B．3.6×106J C．5.4×106J D．7.2×106JA．图甲中装置内的空气被压缩时内能减小 B ．图乙中电能表表示本月用电123.4kW·hC ．图丙中验电器的金属箔张开是由于同种电荷相互排斥D ．图丁中内燃机在做功冲程中将机械能转化为内能5．如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R 1和R 2是阻值分别为22Ω和44Ω的电热丝。

通过旋转手柄改变与开关S 接触的两个相邻触点，实现冷水、温水、热水挡的切换。

则 （ ）C．水龙头在温水挡正常工作时的电流是15AD．水龙头在热水挡正常工作时的功率是3300W6．图甲是某型号热敏电阻R t的阻值随温度t变化的图像（已做近似处理）。

图乙是用R t做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.6 V~1.2 V之间调节，R0为100Ω的定值电阻。

该电路工作原理是∶将R t放入待测温度处，闭合开关，调节电源电压，使电路中电流保持2mA不变，可直接从温度计表盘上得出待测温度。

2017全国中考物理真题专题汇编十八：电功率、电热19．（2017?泰州）小明用如图装置探究电流产生的热量与电流的关系，锥形瓶内装有200g煤油，他先闭合开关，调节滑片P使电流表示数为0.5A，记录到5分钟内温度计示数升高了5℃，则煤油吸收的热量为2100 J，接着他调节滑片P使电流表示数发生改变，观察并记录温度计示数的变化，对比前后数据，可得出初步结论，利用该装置还可以探究电流产生的热量与通电时间的关系．（c煤油=2.1×103J/（kg?℃））【考点】JI：焦耳定律的计算公式及其应用．【分析】知道煤油的质量和比热容以及温度的变化，根据Q吸=cm△t求出煤油吸收的热量；电流产生的热量与通电时间、电流大小和电阻的大小有关．【解答】解；煤油的质量m=200g=0.2kg，则煤油吸收的热量：Q吸=cm△t=2.1×103J/（kg?℃）×0.2kg×5℃=2100J；由图可知，此时的电阻是定值电阻，无法改变，可以通过改变时间来探究电流产生的热量与时间大小的关系．故答案为：2100；通电时间．24．（2017?泰州）如图为某同学设计的调光灯电路，S为选择开关，当S 接触a点时，小灯泡正常发光但不能调光，当S接触b点时，电路断开，的那个S接触c点时，电路可继续调光．已知变阻器R1的规格为“10Ω 1A”，灯泡L上标有“6V 3.6W”字样，电源电压恒为9V．（1）求小灯泡的额定电流；（2）求定值电阻R0的阻值；（3）当S接触c点时，调节R3滑片至中点位置，电路中的电流为0.5A，求此时灯泡的实际功率．【考点】J9：电功率与电压、电流的关系；IH：欧姆定律的应用；JE：实际功率．【分析】（1）根据I=算出小灯泡的额定电流；（2）根据串联电路的电压特点求出灯泡正常发光时变阻器两端的电压，根据串联电路的电流特点和欧姆定律得出等式，然后求定值电阻R0的阻值；（3）根据电路中的电流为0.5A，求出总电阻，根据串联电路的电阻特点求出地球的电阻，根据P=I2R求出灯泡的实际功率．【解答】解：（1）由P=UI得，小灯泡的额定电流：I===0.6A；（2）因串联电路中总电压等于各分电压之和，所以，灯泡正常发光时，定值电阻R0两端的电压：U0=U﹣U L=9V﹣6V=3V，因串联电路中各处的电流相等，所以，电路中的电流：I=0.6A，定值电阻R0的阻值：R0===5Ω；（3）当S接触c点时，调节R3的滑片至中点位置时R3=5Ω，电路中的电流为：I′=0.5A，电路的总电阻：R===18Ω，灯泡的电阻为：R L=R﹣R3=18Ω﹣5Ω=13Ω，灯泡的实际功率为：P L=I2R=（0.5A）2×13Ω=3.25W．答：（1）小灯泡的额定电流为0.6A；（2）定值电阻R0的阻值为5Ω；（3）当S接触c点时，调节滑片至中点位置，电路中的电流为0.5A，此时灯泡的实际功率为 3.25W．24. （2017?湘潭）小林家的电能表4月底的读数为824.6kW?h，5月底读数如图所示，则他家5月份用电____kW?h．他家用电器同时工作时总电流不能超过A，总功率不能超过W．【考点】电功率的计算；电能表参数的理解与电能的求法．【专题】计算题；信息给予题；电能和电功率．【分析】电能表的读数：电能表的最后一位数是小数，单位kW?h；月末与月初的示数差即为本月消耗的电能；已知电能表的额定电压和标定电流，根据公式P=UI可求电路的最大功率．【解答】解：（1）由题知，4月底的读数为824.6kW?h，5月底读数为932.6kW?h，5月份用电：W=932.6kW?h-824.6kW?h=108kW?h；（2）由图示电能表可知，电能表正常工作时的电压是220V，允许通过的最大电流是10A，则电能表允许的用电器最大总功率：P=UI=220V×20A=4400W．故答案为：108；20；4400．【点评】本题考查了电能表的参数的理解与电能的求法，理解好电能表的相关参数的意义是关键．27.(2017?广西)（7分）在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为“2.5v”，正常发光时的电阻约为8Ω。

2017年中考物理复习之电功和电功率
各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢
电功
1.电功：电流所做的功叫电功。

2.电功的单位：国际单位：焦耳。

常用单位有：度，1度=1千瓦时=×106焦耳。

3.测量电功的工具：电能表
4.电功计算公式：W=Pt=UIt=I2Rt;U→伏;I→安;t→秒)。

电功率
5.电功率：电流在单位时间内做的功。

单位有：瓦特;常用单位有：千瓦
6.计算电功率公式：P=UI=I2R=U2/R;W→焦;t→秒;U→伏;I→安
7.利用计算时单位要统一，①如果W用焦、t用秒，则P的单位是瓦;②如果W用千瓦时、t用小时，则P的单位
是千瓦。

8.额定电压：用电器正常工作的电压。

9.额定功率：用电器在额定电压下的功率。

10.实际电压：实际加在用电器两端的电压。

11.实际功率：用电器在实际电压下的功率。

当U>U0时，则P>P0;灯很亮，易烧坏。

当U<U0时，则P<P0;灯很暗，
当U=U0时，则P=P0;正常发光。

12.“220V100W”求该灯泡的R和I0?
13.功率比：串正、并反、同阻平方。

各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢。

电功率和生活用电(3 分，共 30 分 )1．某有“ 9 W ，“ 9 W ”台灯的( ) 定功率B 际功率流流2．家正常功率最接近( ) A ．1 000 W B ．100 W C ．10 W D ．1 W 3．下有“ 220 V 100 W ”压下工作量最多的是( ) 热水袋BD 灯4．下列路中，开关 S 灯 L 正确的是( ) 有“ 6 V 3 W ”的灯泡 L 1 和“ 6 V6W”的灯泡L2，路中，灯丝 电化，下列关于两只灯法正确的是( ) A 后接到2源的两端两灯均能光B， L 1和 L 2压1∶ 2 C，L 1和L 2流2 1 D ， L 1 和 L 2 的功率2∶ 1 寒冬季，我国北方哨兵脚上热靴。

一只靴 电1所压恒定， 三档开关 ( 金属片M a 、b)阻丝R1、格相同，R 1 的中1点。

这只电热靴的低温档为 6 W，则其中温档和高温档分别为( )A．8 W，12 W B．8 W，24 WC．12 W，18 W D．12 W，24 W7．电给我们生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至危及生命。

下列做法符合安全用电要求的是( )A．发现有人触电时，立即切断电源B．洗衣机的三脚插头用两脚插头代替C．控制电灯的开关接在零线上D．家用保险丝被烧断后，用铁丝或铜丝代替8．如图所示是一款带有开关和指示灯的移动接线板，下列说法正确的是( )A．接线板的插头是两脚插头图2 B．两孔插座和三孔插座是串联的C．接线板上的开关和指示灯是并联的D．使用多个大功率用电器时，不要同时接在同一接线板9．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识。

关于安全用电，正确的做法是( ) A．发现有人触电时，立即用手把他拉开B．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯C．家里的空气开关跳闸，立即合上空气开关恢复供电D．用试电笔辨别火线和零线，手接触笔尾的金属体10．如图甲所示电路，电源电压不变，R1 是定值电阻，R2 是滑动变阻器。

2017中考必备：中考物理分类精粹专题十六：电功率一．选择题1．（2016•广安）电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（）A．电能表﹣kW•h B．电压表﹣V C．电流表﹣A D．电表﹣度2．（2016•贵阳）下列实例中是为了将电能转化为内能的是（）A．应用核能发电B．阳光促使植物生长C．用电热水壶烧水 D．电力驱动列车行驶3．（2016•西宁）小明同学在家洗澡时，接触和应用了不少物理知识，其中错误的是（）A．电热水器是将内能转化为电能的电器B．热水淋在身上感到暖和，热水与皮肤之间发生了热传递C．浴室内的镜面上常有一层水雾，是液化现象D．使用沐浴液时室内充满了香味，说明分子在不停地运动4．（2016•南充）已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（）A．720J，120J B．720J，720J C．720J，600J D．600J，120J 5．（2016•钦州）电能表可以直接测量（）A．电流通过用电器所做的功B．电路两端的电压C．电路中的电流D．用电器消耗的电功率6．（2016•漳州）家用空调正常工作时的电功率最接近（）A．1000W B．100W C．10W D．1W7．（2016•梧州）下列用电器通电1h，最有可能消耗1kW•h电能的是（）A．计算器B．小台灯C．手电筒D．家用空调8．（2016•武汉）如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/kW•h”表示每消耗1kW•h的电能，指示灯闪烁1600次，下列选项中正确的是（）A．指示灯闪烁越快，电能表所在电路消耗的电能越多B．小明家上月消耗的电能为911kW•hC．小明家干路中的电流不得超过10AD．断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为600W9．（2016•临沂）一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率（）A．等于额定功率B．大于额定功率C．小于额定功率D．无法判断10．（2016•绥化）小萌在更换灯泡时发现灯泡上标有“220V 40W”的字样．下列说法中正确的是（）A．该灯泡只能在220V电压下工作B．该灯泡的实际功率是40W不变C．该灯泡每秒消耗的电能是40WD．该灯泡正常发光时的功率是40W11．（2016•扬州）电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快12．（2016•青岛）通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是（）A．66Ω B．6600ΩC．110ΩD．220Ω13．（2016•贵阳）将两盏分别标有“6V 3W”和“6V 9W”字样的小灯泡L1和L2，串联后接入电压为8V的电路中，设灯泡电阻不变．下列说法中正确的是（）A．两灯均能正常发光B．两灯额定电流相同C．L1的实际功率比L2小D．L1的亮度比L2大14．（2016•凉山州）某同学家中有一个电磁炉，上面标有“220V 2000W”的字样，下面关于这个电磁炉的说法中正确的是（）A．使用这个电磁炉时应连接额定电流为10A的保险丝B．这个电磁炉在正常工作时的电阻为484ΩC．这个电磁炉工作时的电功率是2000WD．这个电磁炉正常工作0.5h消耗电能为1.8×106J15．（2016•恩施州）如图所示，灯泡L1“6V 6W”和L2“12V 6W”（灯泡电阻保持不变）串联在电压为12V的电源上，闭合开关S，两灯都能发光，下列说法正确的是（）A．L1更亮些B．电流表的示数为0.5AC．L1的实际功率为0.96WD．当电源电压换为18V时，两盏灯将同时正常工作15题16题17题16．（2016•荆州）如图所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样．当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）A．6V、1.5W B．6V、0.75W C．3V、1.5W D．3V、0.75W 17．（2016•泉州）如图所示的电路中，电源电压保持不变．闭合开关S，移动滑片，使电压表V1示数与电压表V2示数之比为2：1，此时R2的功率为P1；再次移动滑片，使电压表V1示数与电压表V2示数之比为1：2，此时R2的功率为P2，则P1：P2为（）A．1：4 B．1：2 C．1：1 D．4：118．（2016•泰安）如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω③电压表示数变化范围是0﹣3V④电流表示数变化范围是0.3﹣0.5A．A．只有②、④正确B．只有②、③正确 C．只有①、④正确 D．只有①、③正确18题19题20题19．（2016•盐城）普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合．下列判断正确的是（）A．用冷水煮饭，按下按钮后，只有S2是闭合的B．用冷水煮饭，按下按钮后，S1和S2同时断开C．用电饭锅烧冷水，不按下按钮，水也能被加热D．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃﹣85℃之间20．（2016•南京）小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小21．（2016•遵义）如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．电路总功率的最小值为1.8WB．电路总功率的最大值为5.4WC．定值电阻电功率的最小值为1.35WD．定值电阻电功率的变化为4.05W22．（2016•西宁）如图所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片P在a端时，电流表的示数为2.4A，电压表的示数为12V；滑片P移动到中点时，R1消耗的功率为P1；滑片P移到b点时，R1消耗的功率为P1′，P1：P1′=25：9，滑片P在中点和在b端时，R2消耗的功率之比为（）A．1：2 B．5：3 C．25：9 D．25：1823．（2016•天门）下列用电器均标有“220V，100W”，在额定电压下工作相同时间产生热量最多的是（）A．电热水袋B．电视机C．电风扇D．白炽灯24．（2016•桂林）如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（）A．闭合开关S1、S2，通过三根电阻丝的电流相同B．先闭合开关S1，再闭合开关S2，电流表示数保持不变C．先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小D．闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高22题24题25．（2016•广州）如图1所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到如图2所示的水温与加热时间的图线，则（）A．乙中温度计示数为32℃B．加热相同时间，两杯水吸收的热量相同C．吸收相同的热量，甲杯的水升温比乙杯的多D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同26．（2016•鄂尔多斯）如图所示的装置中，三个完全相同的烧瓶A、B、C内都盛有质量和初温均相等的液体，其中A、B烧瓶装的是水，C烧瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为R A、R B、R C，且R A＞R B=R C．合上开关S通电一定＞c 时间后，下列关于该实验探究的说法，错误的是（均不计热损失，比热容c水）（）煤油A．电流通过导体时，电能转化成内能，这种现象叫电流的热效应B．在A、B两烧瓶中，相同的时间内，A烧瓶中的电阻产生的热量多C．B、C两烧瓶可探究不同物质的吸热能力D．B、C两烧瓶加热相同的时间，B瓶中温度计的示数高26题27题28题27．（2016•乌鲁木齐）某同学为了估测一个铭牌缺失的家用电热水壶正常工作时的电阻．将壶中装入lkg 25℃的自来水．按下开关后3min水被烧开．则该电热水壶正常工作时的电阻约为（水的比热容为4.2×l03J/（kg•℃）（）A．3ΩB．30Ω C．300ΩD．3000Ω28．（2016•孝感）如图所示，两透明容器中密封着等质量的空气，通电t秒后（两容器都不向外放热），下列说法正确的是（）A．两容器中电阻产生的热量相同B．右边容器中空气的温度是左边容器中空气温度的两倍C．右边容器中空气温度的变化量是左边容器中空气温度变化量的两倍D．右边容器中空气温度的变化量是左边容器中空气温度变化量的四倍29．（2016•福建）如表列出了一些导体材料的信息．现有长度和横截面积都相同的锰铜合金丝甲和镍铬合金丝乙各一根，若将它们串联后接到电路中，不计温度对电阻的影响，则在相同时间内它们产生的热量之比Q甲：Q乙为（）A．1：1 B．2：5 C．5：2 D．4：130．（2016•齐齐哈尔）如图所示电路，电源电压不变，开关S处于闭合状态，当开关S1由断开到闭合时，以下说法正确的是（）A．电压表示数不变B．电流表示数变小C．电压表与电流表的示数比值不变D．在相同时间内，电路消耗的电能变小29 题30题31．（2016•岳阳）将“2.5V 0.3A”和“3.8V 0.3A”的两个灯泡接在合适的电源上，两个小灯泡均没有烧坏，两灯相比较与实际相符的是（）A．若两灯串联，“3.8V 0.3A”灯泡更亮B．若两灯串联，“2.5V 0.3A”灯泡两端电压更大C．若两灯并联，“3.8V 0.3A”灯泡更亮D．若两灯并联，通过“3.8V 0.3A”灯泡的电流更大32．（2016•自贡）如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A．灯泡L变亮B．电压表示数变大C．电流表A1示数变小D．电路消耗的总功率变大32题33题34题33．（2016•黑龙江）如图所示，闭合开关后，电流表A1，A2的示数比为1：4，则下列说法正确的是（）A．通过R1、R2的电流之比是1：4 B．R1、R2两端的电压之比是3：1C．R1、R2的阻值之比是1：3 D．R1、R2的电功率之比是1：3 34．（2016•黑龙江）如图所示电路，电源电压为4.5V，定值电阻R的阻值为10Ω，电压表接入0～3V量程，电流表接入0～0.6A量程，滑动变阻器标有“20Ω 1A”，闭合开关，在保证各元件安全的情况下，下列说法正确的是（）A．电流表示数变化范围0.3A～0.6AB．电压表示数变化范围1.5V～3VC．滑动变阻器阻值变化范围5Ω～20ΩD．电路总功率最大值2.7W35．（2016•广州）如图所示，电源两端电压恒定，闭合开关，灯泡L1比灯泡L2亮，则（）A．L1的电阻比L2的大B．L1两端电压比L2大C．若L1灯丝烧断，L2两端电压不变D．若L2灯丝烧断，通过L1电流变大35 题36题37题36．（2016•安徽）图中电源电压保持6V不变，灯泡L标有“6V 6W“字样，开关S 闭合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是（）A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电功率不断减小D．灯泡消耗的电功率恒定不变37．（2016•湖州）根据如图的电路图连接好电路后，仅使用此电路图中的器材，不能测量电阻R的（）A．阻值B．电流C．电功率D．电功38．（2016•云南）将标有“12V 6W”的灯泡L1和标有“6V 6W”的灯泡L2串联接在12V的电源上，则（）A．灯泡L1正常发光B．灯泡L2可能会烧坏C．电路总功率为4.8WD．通过L1的电流小于通过L2的电流39．（2016•十堰）如图甲是通过小灯泡L的电流跟其两端电压关系的图象，现将小灯泡L与电阻R连入图乙所示，电路中，只闭合S，小灯泡的实验功率为1.8W；再闭合S1，电流表示数为0.9A．下列结果错误的是（）A．电源电压为6V B．电路消耗的总功率为5.4WC．通过电阻R的电流为0.6A D．电阻R的阻值为20Ω39题40题40．（2016•烟台）如图所示电路中，电源两端电压保待不变，R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P自b向a移动的过程中（）A．电压表V1的示数变大，电路消耗的总功率变小B．电压表V2的示数不变，电路消耗的总功率变大C．电流表A的示数变大，电压表V1的示数与电流表A的示数之比变大D．电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大41．（2016•扬州）图甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是（）A．小灯泡电阻随温度的增大而减小B．灯泡的实际电功率为0.6WC．电阻的阻值为0.05ΩD．电阻的电功率为0.8W42．（2016•烟台）某同学按照图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是（）A．灯泡被短路B．灯泡的灯丝断了C．灯泡与灯座接触不良D．灯泡的实际功率比额定功率小得多42题43题44题43．（2016•临沂）如图所示电路，电源电压不变，在滑动变阻器滑片P从b端移向中点的过程中（）A．灯泡变亮B．电压表示数变小C．电流表示数变小D．电路总功率变大44．（2016•苏州）如图甲所示，电源电压保持不变，闭合开关S，滑动变器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示，下列叙述正确的是（）A．电源电压为14VB．图乙中dc是表示电压表V2的示数随电流表示数变化的图线C．滑片从b点滑到a点的过程中，电路消粍的总功率最大值为45WD．滑片在a点时，10s内电阻R消耗的电能为10J45．（2016•巴中）如图所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是（）A．R2的阻值为10ΩB．电源电压为16VC．当电流表示数为0.2A时，R1接入电路的阻值为20ΩD．该电路的最大功率为4.05W45题46题47题46．（2016•黔西南州）如图所示，电源电压6V且保持不变，当闭合开关S时，电流表A1的示数为1.5A，电流表A2的示数为0.5A，下列说法正确的是（）A．R1的阻值为6ΩB．R2的阻值为12ΩC．R1消耗的电功率为12W D．R2消耗的电功率为6W47．（2016•新疆）如图所示，电源电压保持不变，闭合开关S，当滑片P向下移动时，则（）A．电流表的示数变小，灯变暗B．电流表的示数变大，灯变暗C．电压表的示数不变，总功率变大D．电流表的示数变大，总功率变小48．（2016•通辽）如图，电源电压18V保持不变，电流表量程是0﹣0.6A，电压表量程是0﹣15V，小灯泡上标有“6V 3W”字样．要求：开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压（灯丝电阻不变）．则下列说法正确的是（）A．滑动变阻器的滑片向左移动时，电流表和电压表示数都变大B．当电流表示数为0.4A时，电压表示数为12VC．该电路的最大功率为9WD．滑动变阻器允许调节的范围是18Ω﹣60Ω48题49题50题49．（2016•达州）如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，闭合开关S后，在滑片P从最左端向中心移动的过程中，下列说法正确的是（）A．电流表A1和电流表A2的示数都变大B．电路总功率变大，电压表的V的示数不变C．电路总功率变小，电压表V的示数不变D．电流表A2和电压表V的示数都保持不变50．（2016•达州）如图所示电路中，电源电压不变，R1为滑动变阻器，R2为定值电阻，开关S闭合后，当滑片P在变阻器的两端A，B之间滑动的过程中，电压表的最大示数为4V，电流表的示数变化范围是0.4A﹣1.2A，则下列结论正确的是（）A．R2=10ΩB．R1的最大电阻为5ΩC．电源电压为6VD．电阻R2的电功率变化范围是1.6W至4.8W51．（2016•达州）灯泡L标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为“0﹣0.6A”，电压表的量程为“0﹣15V”，则下列说法正确的是（）A．灯泡L能正常发光，且电压表的示数为6VB．当电流表示数为0.4A时，电压表的示数为1VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路安全，整个电路消耗的最大功率为6W51 题52题53题52．（2016•德州）如图所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关S，滑动变阻器的滑片P由中点向右移动时，下列判断正确的是（）A．电压表和电流表的示数都增大，电路总功率变大B．电压表和电流表的示数都减小，电路总功率变小C．电流表示数增大，电压表示数变大，灯泡变亮D．电流表示数变小，电压表示数不变，灯泡亮度不变53．（2016•安顺）如图所示，电源电压保持不变，灯L标有“6V 0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为（）A．4：3 B．3：4 C．3：2 D．2：3二．填空题54．（2016•湖北）我市将在襄州区伙牌镇建造规模为2台35万千瓦热电机组．投入使用后预计10h可发电kW•h，等于J．55．（2016•绥化）小悦家的电能表上标有“600revs/（k W•h）”的字样，她把家中其它用电器都与电源断开，仅让电水壶单独工作，观察到1min内电能表的表盘转过18圈，则该电水壶在1min内消耗kW•h的电能，它的电功率为kW．56．（2016•齐齐哈尔）标有“220V 40W”的灯泡甲和“220V 100W”的灯泡乙，其灯丝长短相同，可发现灯泡的灯丝较粗；若将这两个灯泡串联在220V的电源上，则灯泡更亮一些（以上两空选填“甲”或“乙”）．57．（2016•齐齐哈尔）在如图所示的电路中，电源电压保持不变，当开关S1闭合S2断开，甲、乙为电流表时，两表示数之比是I甲：I乙=2：5，则R1：R2=；当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙=，R1、R2消耗的电功率之比为P1：P2=．57题58题59题58．（2016•烟台）如图所示，电源电压保持不变，R1=5Ω，闭合开关S，开关S0拨至b时，电压表示数是拨至a时的三分之一，则R2=Ω；若电源电压为3V，当开关S0拨至b时，R1在1min内产生的热量是J．59．（2016•广州）甲、乙两灯泡中的电流与电压变化的关系如图所示，将甲、乙两灯泡串联后接在电压为V的电源两端时，甲灯泡中通过的电流为0.5A，此时乙灯泡1min消耗的电能是J．60．（2016•葫芦岛）某水电壶工作2min，使图示电能表的转盘转过150r，则电水壶消耗的电能为kW•h，电功率为kW，这些电能可供一只“220 10W”的节能灯正常工作h．60题62题63题61．（2016•哈尔滨）抽油烟机在工作时，电动机带动风扇高速转动，使烟罩口处气体流速大大加快，压强（选填“变大”、“变小”或“不变”），使油烟进入烟罩内．如图是小玉家的电能表，她家的用电器总功率不能超过W．已知她家抽油烟机额定功率为200W，小玉炒菜过程中，抽油烟机单独正常工作，电能表的表盘转了30转，则抽油烟机的工作时间为min．62．（2016•无锡）电能表是用来测的仪表，如图是小军家月初和月末电能表的示数，则他家本月用电kW•h．63．（2016•宁夏）太阳能路灯的灯杆顶端有太阳能电池板，它能将太阳能转化为电能．并向灯杆下方的蓄电池充电，供夜晚路灯照明．若在一段时间内，太阳光辐射到该太阳能电池板的能量为2.7×107J．这与完全燃烧kg的煤放出的热量相当；这些能量经转化后，可供功率为35W的路灯工作60h，那么该太阳能路灯的能量转化率是%．（煤的热值为3.0×107J/kg）64．（2016•贵州）一台“220V 120W”的液晶电视机，正常工作2h消耗的电能为KW•h．65．（2016•荆州）已知R1=42Ω，R2=21Ω，两个电阻并联后接在28V的电源上，工作l0min后，电路消耗的总电能是J，总功率是W．66．（2016•宁波）通过甲、乙两个电阻的电流与其两端电压的关系如图所示．将甲、乙串联后接入电路，当通过甲的电流为0.2A时，甲、乙两端的总电压是V．10s 内电路消耗的电能是J；若将甲、乙并联后接入电路，通过乙的电流为0.2A时，甲两端的电压是V，10s内电路产生的热量是J．66题67题68题67．（2016•宿迁）甲车两侧远光灯的规格均为“12V 60W”，供电的蓄电池电压为12V，最大容量为60Ah．某天晚上，该车熄火时忘记关闭远光灯，则车上蓄电池最多能供两个远光灯正常工作h．第二天由于蓄电池的电能耗尽，甲车无法启动，需要借用乙车的蓄电池“搭电”启动，如图所示．“搭电”时，先用电线将甲车蓄电池的正极与乙车蓄电池的极相连，再将另两个电极用电线连通（如果误接，蓄电池会被短路）．68．（2016•河南）如图，是宿迁市区一交通道路上使用的风光互补LED路灯外形图和电路原理图，该电路中两只LED灯是并联的，灯上标有“24V 60W”字样．则两个LED灯正常发光时，通过光控开关S的电流为A；如果用这种路灯替换发光亮度相同的420瓦的传统路灯，那么500套风光互补路灯每天工作10小时可节约电能J．69．（2016•无锡）在如图所示的电路中，定值电阻的阻值R0和电源电压U均为已知．在a、b间接入一个未知电阻R x，闭合开关，电压表的示数为U x，则由已知量和测得量可以推出：R x=，R x的电功率P x=．69题70题70．（2016•巴中）用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点．如图甲所示是一个定值电阻R和一个LED灯的电流与其两端电压关系的图象．（1）观察图象可知，R的阻值为Ω．（2）如图乙所示，将LED灯与R串联在电路中，若LED灯的电功率为0.06W，则R中的电流为A，电路的总功率为W．71．（2016•衡阳）灯泡L1、L2分别标有“4V、4W”和“3V、3W”的字样，将他们并联连接起来使用，干路中允许的最大电流为A，此时L1消耗的电功率为W．72．（2016•鞍山）某型号电饭锅有高温档和低温档两个档位，其原理如图所示，若已知电阻R0=44Ω，R=2156Ω，则当开关置于（选填“1”或“2”）位置时为高温档，当电饭锅以高温档正常工作10min消耗的电能为J．73．（2016•鄂州）如图所示为甲乙两个灯泡的I﹣U图象，现把两个灯泡串联，当乙灯两端电压为3V时，甲灯两端电压为V，甲灯消耗的功率为W；若把两灯并联在3V电源上，他们的总电阻为Ω．74．（2016•内江）某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理理，当开关S接触点1时，该电饭煲处于（填“保温”或“加热”）状态，如图乙是该电饭煲工作时电功率与时间的关系图象，则图中阴影部分面积表示的物理量是，其大小为．72题73题74题75．（2016•雅安）如图甲所示，是某同学“探究定值电阻R0的发热功率P0、滑动变阻器R消耗的电功率P R和电源总功率P U随电流I变化的关系”的实验电路图，通过实验得到的数据用描点法在同一坐标系中作出了a、b、c三条图线，如图乙所示．根据图象可知，其中，反映电源的总功率P U随电流I变化的关系图象是（选填“a”、“b”或“c”），滑动变阻器R消耗的最大电功率为W．75题74题76．（2016•贵阳）在如图所示的电路中，灯泡L上标有“6V 3W”字样，当只闭合开关S1时，灯泡L恰能正常发光，电阻R1的功率为P1，当只闭合开关S2时，电流表的示数为0.3A，电阻R2的功率为P2，已知P1：P2=20：9，不考虑温度对灯丝电阻的影响，则电阻R1与R2的比值为．77．（2016•攀枝花）如图甲所示的电路中，电源电压不变，R0为定值电阻，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示．图乙中的a′、b′两点分别与滑片P在图甲中的a、b两位置相对应．则电源电压为V．78．（2016•黔南州）如图所示，小灯泡L上标有“10V 10W”字样，闭合开关S后，电流表的示数为0.5A，若不考虑小灯泡电阻随温度的变化，则此时小灯泡的电功率是W，小灯泡在1min内消耗的电能是J．77题78题79题79．（2016•江西）如图所示，将灯L1、L2按甲、乙两种方式接在电压均为U的两个电路中．L1在甲、乙两个电路中的电功率分别为4W和9W，设两灯泡的电阻不变，则L1、L2两灯泡电阻之比为．80．（2016•武汉）如图所示，是探索教焦耳定律的实验装置，已知R1＜R2，闭合开关后，通过两端电阻丝的电流I1I2，电阻丝两端的电压U1U2．80题83题84题81．（2016•淄博）电热器是利用电流的来工作的．某发热元件的阻值为420Ω，通过的电流为1A，通电10min产生的热量是J，这些热量能使2kg的冷水温度升高℃．[水的比热容为4.2×103J/（kg•℃）]．82．（2016•成都）把一个电阻为44Ω的电炉接入电压为220V的电路中，通电10min 产生的热量为J．连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多．容易引起火灾．因为相比接触良好时连接处的电阻（选填“更大”或“更小”）83．（2016•钦州）R1、R2分别连接成如图所示的甲、乙两种电路，R1=2R2，电源电压均为U，图甲电路中R1、R2在相同时间内产生的热量为Q甲1、Q甲2，则Q甲1：Q甲2=，图乙中电路中R1、R2在相同时间内产生的热量分别为Q乙1、Q乙2，则Q乙1：Q乙2=．84．（2016•乐山）如图所示，电源电压为6V，电阻R0=10Ω，电流表量程为0﹣0.6A，电压表量程为0一3V，滑动变阻器上标有“20Ω0.5A”字样．则当电路中电流最小时，2min内电流通过电阻R0产生的热量是J；为了保证电路安全，滑动变阻器R接入电路的最小阻值为Ω．85．（2016•威海）标有“220V 2000W”的电热水器容量50L，当电热水器装满水时，水温升高1℃吸收的热量是J．若电热水器的效率为87.5%，电热水器正常工作时水温升高1℃需加热的时间是min．[水的密度为1.0×l03kg/m3，水的比热容为4.2×l03J/（kg•℃）]．86．（2016•株洲）一个额定功率为1000W的电热水壶装有1.5kg初温为20℃的水．正常工作将水烧开（100℃）所用时间为9min，则水吸收的热量为J，该电热水壶的效率为（计算结果保留两位小数）．已知水的比热容为4.2×103J/（kg•℃）．。
