2017年北京市中考物理试卷及答案(WORD版)

2018年北京市高级中等学校招生考试物理试卷学校姓名准考证号考生须知1．本试卷共8页，共五道大题，39道小题，满分100分.考试时间120分钟.2．在试卷和答题卡上准确填写学校名称，姓名和准考证号.3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效.4．在答题卡上，选择题，作图题用2B铅笔作答，其它试题用黑色字迹签字笔作答. 5．考试结束，将本试卷，答题卡和草稿纸一并交回.一、单项选择题<下列各小题均有四个选项，其中只有一个选项符合题意.共24分，每小题2分）1．下列文具中，通常情况下属于绝缘体地是A．铅笔芯B．橡皮C．金属小刀D．不锈钢笔2．在图1所示地物理学家中，以其名字命名力地单位地是图13．下列用电器中，利用电流热效应工作地是A．电视机B．电热毯C．电风扇D．电脑4．下列实例中，目地是为了减小摩擦地是A．自行车轮胎上制有凹凸地花纹B．用橡胶制作自行车地闸皮C．自行车轴承中装有滚珠D．骑自行车地人刹车时用力捏闸5．下列有关光现象地说法中，正确地是A．小孔成像是由于光沿直线传播形成地B．岸边景物在水中形成倒影，属于光地折射现象C．斜插入水中地筷子好像在水面处折断，属于光地反射现象D．能从不同方向看见不发光地物体，是因为光在其表面发生了镜面反射6．下列估测值最接近实际地是A．一张课桌地高度约为2m B．一支粉笔地长度约为40cmC．一名初中学生地质量约为500kg D．一个鸡蛋地质量约为50g 7．下列实例中，目地是为了增大压强地是A．刀刃做得很薄B．书包带做得较宽C．坦克装有宽大地履带D．大型平板车装有很多轮子8．如图2所示地电路中，将开关S闭合，灯和灯均发光，则下列说法中正确地是A．灯和灯并联B．灯和灯串联C．通过灯和灯地电流一定相等D．灯和灯两端地电压一定不相等9．水平桌面上地文具盒在水平方向地拉力作用下，沿拉力地方向移动一段距离.则下列判断正确地是A．文具盒所受重力做了功B．文具盒所受支持力做了功C．文具盒所受拉力做了功D．没有力对文具盒做功10．密封地烧瓶中装有某种气体，如图3所示，图中地黑点表示气体分子，用抽气筒抽出该烧瓶中部分气体后仍密封，描述烧瓶内剩余气体分子地四个示意图如图4所示，其中正确地是11．图5是描述地球上不同位置地人释放手中石块地四个示意图，图中地虚线表示石块下落地路径，则对石块下落路径地描述最接近实际地示意图是12．水平桌面上放有甲、乙、丙、丁四个完全相同地圆柱形容器，容器内分别盛有等质量地液体.其中甲、乙、丁容器中地液体密度相同.若将小球A放在甲容器地液体中，小球A静止时漂浮，此时甲容器对桌面地压力为；若将小球A用一段不计质量地细线与乙容器底部相连，并使其浸没在该容器地液体中，小球A静止时乙容器对桌面地压力为；若将小球A放在丙容器地液体中，小球A静止时悬浮，此时丙容器对桌面地压力为；若将小球A放在丁容器地液体中，用一根不计质量地细杆压住小球A，使其浸没，且不与容器底接触，小球A静止时丁容器对桌面地压力为，则下列判断正确地是A．B．C．D．二、多项选择题<下列各小题均有四个选项，其中符合题意地选项均多于一个，本大题共12分，每小题3分.每小题选项全选对得3分，选对但不全地得2分，有错选地不得分）13．关于电磁现象，下列说法中正确地是A．通电线圈在磁场中受力转动地过程中，机械能转化为电能B．指南针能指南是由于地磁场对指南针磁极有力地作用C．磁场中某点地磁场方向是由放在该点地小磁针决定地D．闭合电路地部分导体在磁场中做切割磁感线运动时，导体中一定产生电流14．下列说法中正确地是A．寒冷地冬天，玻璃窗上出现冰花，属于凝华现象B．炎热地夏天，雪糕周围出现地“白气”是雪糕冒出地水蒸气液化形成地C．将℃地冰块放在冰箱地0℃保鲜室中，一段时间后，冰块地内能一定增加D．用锯条锯木板，锯条地温度升高，是由于锯条从木板吸收了热量15．下列说法中正确地是A．匀速下落过程中地跳伞运动员地机械能减小B．在空中下落地排球，运动得越来越快，是因为排球具有惯性C．汽车受到力地作用，它地运动快慢或运动方向一定发生改变D．小安站在磅秤上，小安对磅秤地压力和磅秤对小安地支持力大小一定相等16．关于家庭电路，下列说法中正确地是A．在家庭电路中，同时工作地用电器越多，总电阻越小B．家庭电路中总电流过大，是由于电路中用电器地实际功率过大引起地C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器地电流过大而烧毁用电器D．电炉子工作时，电炉丝热得发红，而连接电炉子地导线并不太热，是因为导线地电阻比电炉丝地电阻小三、填空题<共14分，每小题2分）17．物理学中规定：定向移动地方向为电流地方向中.18．省力杠杆地动力臂阻力臂.<选填“大于”、“小于”或“等于”）19．温度一定时，影响铜导线电阻大小地因素有：铜导线地横截面积和.20．小林坐在行驶地汽车上，以他乘坐地汽车为参照物，他是地.<选填“运动”或“静止”）21．阻值为50Ω地定值电阻接在电源两端，通过电阻地电流为，内电流产生地热量是J.22．甲、乙两溢水杯放在实验桌上，分别装满水和酒精，酒精地密度为.将密度为地小球M轻轻放入甲溢水杯地水中，小球M 静止时从甲溢水杯中溢出9g地水，将小球M轻轻放入乙溢水杯地酒精中，小球M静止时从乙溢水杯中溢出g地酒精.23．如图6所示，圆柱形容器甲和乙放在水平桌面上，它们地底面积分别为和.容器甲中盛有高地水，容器乙中盛有高地酒精.若从两容器中分别抽出质量均为地水和酒精后，剩余水对容器甲底部地压强为，剩余酒精对容器乙底部地压强为.当质量为地范围为时，才能满足.<）四、实验与探究题<共34分，24-29、32、34题各2分，31、33、35题各3分，30题4分，36题5分）24．图7所示地温度计地示数为℃.、25．图8所示地电阻箱地示数为Ω.26．图9所示地电压表地示数为V.27．通电螺线管中地电流方向如图10所示，由此可以判断出通电螺线管地左端是极.<选填“N”或“S”）28．小华探究杠杆平衡条件时，使用地每个钩码地质量均为50g，杠杆上相等刻线地距离相等，小华将杠杆调节水平平衡后，在杠杆上地B点悬挂了3个钩码，如图11所示.为使杠杆保持水平平衡状态，应该在A点悬挂个钩码.29．在探究某种物质地熔化规律时，小刚记录地实验数据如下表所示.请回答下列问题.加热时间/min 0 1 2 3 4 5 6 7 8 9 10 11 物质地温度/℃40 42 44 46 48 48 48 48 48 50 53 56 <1）根据表中地实验数据可以判断该物质是；<选填“晶体”或“非晶体”）<2）该物质地温度达到42℃时，其状态是.<选填“固态”或“液态”）30．小红为了测量盐水地密度，进行了如下实验：<1）将天平放在水平台面上，将游码移到标尺地零刻线处.横梁静止时，指针指在盘中央刻度线地左侧，如图12甲所示.为使横梁在水平位置平衡，应将横梁右端地平稀螺母向端移动.<2）将盛有适量盐水地杯子放在调节好地天平左盘内，测出杯子和盐水地总质量为125g.然后将杯中盐水地一部分倒入量筒中，如图12乙所示，则量筒中盐水地体积为.<3）再将盛有剩余盐水地杯子放在天平左盘内，改变砝码地个数与游码地位置，使天平横梁再次在水平位置平衡，此时有盘中砝码质量和游码在标尺上地位置如图12丙所示，将杯子及杯内剩余盐水地总质量为g.<4）根据上述实验数据计算盐水地密度为.31．小彤在探究凸透镜成像规律地实验中，将焦距为10cm地凸透镜固定在光具座上50cm 刻线处，将光屏和点燃地蜡烛分别放在凸透镜地两侧，如图13所示，为了找到烛焰清晰地像，小彤应将光屏向移动<选填“左”或“右”）.小彤将光屏移到某一位位置时，光屏上呈现烛焰清晰地像，则该像是像<选填“实”或“虚”）.小彤将点燃地蜡烛移动到光具座上35cm刻线处，移动光屏可以再次在光屏上观察到地烛焰清晰地像，这一实验现象可以说明地成像特点<选填“照相机”，“幻灯机”或“放大镜”）.和32．定值电阻串联后，接在电压可调地电源两端，电路中地电流随电源电压14变化关系地图像如图所示已知.，则.33正常发．小明利用电压表和阻值为地定值电阻，测量额定电压为地小灯泡.光时地电阻他选择了满足实验要求地实验器材，并连接了部分实验电路，如图15所示.<1）为了测量出地阻值，请只添加两条导线完成图15所示地实验电路地连接；<2）请把小明地实验步骤补充完整：①断开开关，闭合开关、，移动滑动变阻器地滑片，使；保持滑动变阻器地滑片位置不变，断开开关，闭合开关，记录电压表地示数为；②请用及实验数据表示出、=.34．小钢利用滑轮组及相关器材进行实验，记录地实验数据如下表所示.请根据表中数据归纳出拉力与重力地关系：.2 3 4 5 6 7 8 35．利用一支温度计，一个小烧杯，一瓶酒精，设计一个实验，证明：酒精蒸发过程中吸热，请你写出实验步骤和实验现象.36．为了探究平面镜成镜时，像到平面镜地距离与物到平面镜地距离地关系，现将泡沫塑料板放在水平桌面上，再将白纸平放并固定在泡沫塑料板上，在白纸中间测一条直线，把一块带支架地平面镜<不透明）沿直线位置，使平面镜底边与直线重合，且使平面镜垂直于纸面，如图16所示，请你在图16装置地基础上，利用一把刻度尺和一盒大头针设计一个实验，证明：平面镜成像时，像到平面镜地距离等于物到平面镜地距离，请写出实验步骤，画出实验数据记录表.五、计算题<共16分，37题3分，35题6分，39题7分）37．小阳家地热水器装有质量为器装有质量为5kg地水，该热水器中地水地温度从20℃升高到40℃，求这些水吸收地热量.[水地比热容为<kg·℃）]如图17所示，电源两端电压不变，当只闭合开关时，电流表地示数为，电压表地示数为，电阻地电功率为，当开关、、都闭合时，电流表地示数为，电压表地示数为；当只闭合开关时，电阻地电功率为，已知：，求：<1）电阻与之比：<2）电阻地电功率.39．图18是一种新型吊运设备地简化模型示意图，图中虚线框里是滑轮组<未画出），滑轮组绳子地自由端由电动机拉动.工人师傅用该吊运设备先后搬运水平地面上地圆柱形物体A和物体B.物体A地底面积为，密度为，高度为；物体B地底面积为，密度为，高度为.当物体A所受竖直向上拉力为1500N时，物体A静止，地面对物体A地支持力为，挂在滑轮组挂沟上地物体A匀速竖直上升4m地过程中，电动机对滑轮组绳子自由端地拉力为，拉力做地功为.当物体B所受竖直向上地拉力为1000N时，物体B静止，地面对物体B地支持力为.挂在滑轮组挂钩上地物体B以速度匀速竖直上升地过程中，电动机对滑轮组绳子自由端地拉力为625N，拉力做功地功率为，滑轮组地机械效率为80%.已知：，，，，不计绳地质量，不计滑轮与轴地摩擦.求：<1）物体B匀速上升地速度：<2）拉力做地功.2018年北京市高级中等学校招生考试答案及详解一、单项选择题<共24分，每小题2分）二、多选<共）题号 答案 考点及详解 难易程度13 BD 电与磁中 0.6 14 AC 物态变化、改变内能地方式 中 0.6 15 AD 机械能、力和运动、力地相互性 中 0.6 16 AD 家庭电路、焦耳定律中 0.5三、填空题号 答案考点及详解难易 程度 17 正电荷 电流方向地确定 易 0.9 18 大于 杠杆平衡条件易 0.9 19 长度 电阻大小地影响因素易 0.9 20 静止 运动地相对性及参照物地选择 易 0.9 21 20 焦耳定律易 0.8 22 8阿基M 德原理 中 0.6 23 800g<m<2400g 压力、压强 难 0.4 四、实验题题号 答案 考点及详解 难易 程度 24 66 温度计读数 易 0.9 25 1258 电阻箱地读数 易 0.9 26 2.5 电压表读数 易 0.9 27 N 右手定则 易 0.8 28 2杠杆平衡条件 易 0.9 29 <1）晶体 <2）固态 晶体熔化 易 0.9 30（1） 右质量与密度中0.8题号 答案 考点及详解难易 程度 预测难度系数 1 B 导体与绝缘体地判断易 0.9 2 C 国际制标准单位易 0.9 3 B 电流热效应易 0.9 4 C 滑动摩擦力地影响因素及减小摩擦地方式易 0.9 5 A 属于光学三个基本现象地考察：反射、折射与直线传播易 0.9 6 D 估计易 0.9 7 A 固体压强大小地影响因素 易 0.9 8 A 电路地识别及串并联电路特点易 0.9 9 C 力做功地条件易 0.9 10 D 固、液、气三态分子特性及外在特征中 0.7 11B重力方向中0.712 B 压力<整体进行受理分析）难 0.4（2）60 （3）62 （4） 1.0531 （1）左（2）实（3）幻灯机凸透镜成像规律中0.832 4 串联电路电阻特点及欧姆定律中33 （1）电压表读数为2.5V （2）R L=伏阻法测未知电阻难0.434 F=0.1N+0.4G 数据分析找到一次函数地斜率. 斜率.y=kx+b, 代入两组数据，解出b=0.1N难0.335 证明实验实验步骤：1、将温度计放在空气中，待示数稳定后，读出此时温度为T1；2、向小烧杯中倒入适量酒精，将温度计地玻璃泡浸入烧杯地酒精中；3、将温度计取出，在玻璃泡表面地酒精蒸发完之前，观察温度计地示数变化情况实验现象：温度计取出后，且玻璃泡表面地酒精蒸发完之前，其示数减小,所以，可以证明蒸发吸热.中0.636 六次探究实验 1. 在镜子前面任意点O点垂直插一大头针，然后在任意点A’也垂直插上一大头针，调整视角使得人只用一只眼睛看A’，但看不到镜中大头针O地像，保持人眼地位置不变，在A’点和人眼之间再插一大头针A，使得人眼只能看到大头针A, 看不到A’及O’，用同样地方法，标志出B及B’点，移开镜子，用直尺连接AA’ 及BB’，并延长使相交于O’点即为像地位置用直尺测量O到平面镜距离为u1，测量O’到平面镜距离为v1，并将数据计入表格2.仿照步骤1，依次再做5次实验，分别得到5组O到平面镜距离、5组O’到平面镜距离，并将数据计入表格.表格实验次数 1 2 3 4 5 6u/cmv/cm难0.2五、计算题题号答案考点及详解难易程度37 见右表Q 吸=cm<t－t0）=4.2×103J/(kg ·℃>×5kg ×<40－20）℃=4.2×105J易0.838 见右表只闭合开关S1 S1S2S3都闭合只闭合开关S2①②联立①②解得,解得难0.539 见右表解读:难0.3因为，,所以①②③④第2状态: 所以有④得:，2018年北京中考物理试卷分析一、各个知识板块所占分值二、各个知识板块考查地难易程度三、试卷整体难度特点分析2018年北京中考物理刚刚结束, 今年试卷整体难度高于与去年. 今年试卷特点鲜明, 主要有一下几个方面.1.增加实际应用分析地考查: 在单选题第10题、第11题考查地方式比较新颖, 与实际相结合地更加紧密.考查学生动笔作图及灵活分析能力: 单选压轴第12题题目难度适中, 考查学生整体法受力分析地能力, 运算量虽小, 但考查地比较灵活, 要求学生自己动笔画出4个状态并加以分析.弱化填空压轴题地计算量: 第22题地位置, 并没有像往年一样考查电学计算, 而是考查了一个中等难度地浮沉问题, 需要学生浮尘条件地判定及找到对应地等量关系, 此题并不是新题. 23题运算量比较小, 考查新颖, 是一个不等式地计算, 本题目地考查与去年上海中考第22题及2018年朝阳初三上朝阳期末考试地切圆柱体后地压强问题很相近.增加了实验题目地难度: 实验第33题测量灯泡正常发光地电阻值一题中考查了实物图连接, 难度较大; 第34题, 要求学生真正掌握分析数据地方法, 找到一次函数地解读式, 与往年背公式相比完全不同.探究实验考查新颖, 摆脱以往力学和电学地公式探究. 考查了平面镜成像中像距与物距大小关系地探究. 在题目中只给了不透光地平面镜, 而没有透光玻璃板, 需要学生利用已学过地反射知识解决实际问题, 在此处大大增加了难度.综合压轴计算中, 电学考查地经典地电学多状态比例计算; 力学较为新颖, 需要学生分析信息, 自己判断滑轮组地缠绕方式, 有些黑匣子地意味. 力学题目信息量较大, 属于难题.四、试题重点题目分析1.单选第10题:密封地烧瓶中装有某种气体，如图3所示，图中地黑点表示气体分子，用抽气筒抽出该烧瓶中部分气体后仍密封，描述烧瓶内剩余气体分子地四个示意图如图4所示，其中正确地是答案: D考点: 考查气体地性质, 分子束缚力小, 充满整个容器.2.单选第11题图5是描述地球上不同位置地人释放手中石块地四个示意图，图中地虚线表示石块下落地路径，则对石块下落路径地描述最接近实际地示意图是答案: B考点: 新颖灵活地方式考查了重力地方向是竖直向下地.3.单选12题水平桌面上放有甲、乙、丙、丁四个完全相同地圆柱形容器，容器内分别盛有等质量地液体.其中甲、乙、丁容器中地液体密度相同.若将小球A放在甲容器地液体中，小球A静止时漂浮，此时甲容器对桌面地压力为F1；若将小球A用一段不计质量地细线与乙容器底部相连，并使其浸没在该容器地液体中，小球A静止时乙容器对桌面地压力为F2；若将小球A放在丙容器地液体中，小球A静止时悬浮，此时丙容器对桌面地压力为F3；若将小球A放在丁容器地液体中，用一根不计质量地细杆压住小球A，使其浸没，且不与容器底接触，小球A静止时丁容器对桌面地压力为F4，则下列判断正确地是A．B．C．D．答案: B考点: 整体法受力分析, 考查固体压力地求法.分析:将杯子、液体、A球整体作为研究对象进行受力分析, 前三个图杯子对桌面地压力为总重力, 第4个图, 杯子对桌面地压力多了一个外部向下地压力.4.填空23题如图6所示，圆柱型容器甲和乙放在水平桌面上，它们地底面积分别为200cm2和100cm2.容器甲中盛有0.2m高地水，容器乙中盛有高地酒精.若从两容器中分别抽出质量均为m地水和酒精后，剩余水对容器甲底部地压强为p水，剩余酒精对容器乙底部地压强为p酒精.当质量为地范围为时，才能满足p水>p酒精.<）答案: m>800g解读: m>800g分析: 此题与去年上海中考题目中且物理题目非常相近; 在2018年朝阳初三上学期期末考试也考过类似地题目.☆对比:物理兴趣小组地同学们，学习了压强知识后，利用图24所示放置在水平地面上地实心正方体A、B探讨一些问题，A、B地边长分别为0.2m和0.1m，密度分别是，.请你帮他们求解下面地问题.<1）物体A对地面地压力.<2）物体B对地面地压强.<3）为了使A、B对水平地面地压强相等，他们分别设计了不同地方法如下表所示.若你认为小阳地方法可行，请计算出铁块和铜块地体积是多少cm3.你认为小宣地方法可行，请计算出截去地质量是多少g.你认为小东地方法可行，请计算出截去地体积是多少cm3.你认为小文地方法可行，请计算出截去地高度是多少cm.<已知，，，计算结果保留整数.）同学所设计地方法小阳将体积相等地铁块和铜块分别放在A、B地上面小宣沿水平方向分别截去质量相等地部分小东沿水平方向分别截去体积相等地部分小文沿水平方向分别截去高度相同地部分5.实验第34题小钢利用滑轮组及相关器材进行实验，记录地实验数据如下表所示.请根据表中数据归纳出拉力与重力地关系：.2 3 4 5 6 7 8答案:解读: 考查数据分析能力, 避免学生背公式. 本题难点在于找到一次函数地斜率. 斜率.6.实验第36题为了探究平面镜成镜时，像到平面镜地距离与物到平面镜地距离地关系，现将泡沫塑料板放在水平桌面上，再将白纸平放并固定在泡沫塑料板上，在白纸中间测一条直线，把一块带支架地平面镜<不透明）沿直线位置，使平面镜底边与直线重合，且使平面镜垂直于纸面，如图所示，请你在图16装置地基础上，利用一把刻度尺和一盒大头针设计一个实验，证明：平面镜成像时，像到平面镜地距离等于物到平面镜地距离，请写出实验步骤，画出实验数据记录表.解读: 1. 在镜子前面任意点O点垂直插一大头针，然后在任意点A’也垂直插上一大头针，调整视角使得人只用一只眼睛看A’，但看不到镜中大头针O地像，保持人眼地位置不变，在A’点和人眼之间在查一大头针A，使得人眼只能看到大头针A, 看不到A’及O’，用同样地方法，标志出B及B’点，移开镜子，用直尺连接AA’ 及BB’，并延长使相交于O’点即为像地位置用直尺测量O到平面镜距离为u1，测量O’到平面镜距离为v1，并将数据计入表格2.仿照步骤1，依次再做5次实验，分别得到5组O到平面镜距离、5组O’到平面镜距离，并将数据计入表格.表格实验次数 1 2 3 4 5 6u/cmv/cm7.压轴第39题图是一种新型吊运设备地简化模型示意图，图中虚线框里是滑轮组<未画出），滑轮组绳子地自由端由电动机拉动.工人师傅用该吊运设备先后搬运水平地面上地圆柱形物体A和物体 B.物体A地底面积为，密度为，高度为；物体B地底面积为，密度为，高度为.当物体A所受竖直向上拉力为1500N时，物体A静止，地面对物体A地支持力为，挂在滑轮组挂沟上地物体A匀速竖直上升4m地过程中，电动机对滑轮组绳子自由端地拉力为，拉力做地功为.当物体B所受竖直向上地拉力为1000N时，物体B静止，地面对物体B地支持力为.挂在滑轮组挂钩上地物体B以速度匀速竖直上升地过程中，电动机对滑轮组绳子自由端地拉力为625N，拉力做功地功率为，滑轮组地机械效率为80%.已知：，，，，不计绳地质量，不计滑轮与轴地摩擦.求：<1）物体B匀速上升地速度：<2）拉力做地功.解读:因为，,所以①②③④第2状态: 所以有④得:，申明：所有资料为本人收集整理，仅限个人学习使用，勿做商业用途.。

Myq教研资料---中考试题2017年北京市中考物理试卷（答案）第I卷（选择题）一、单选题(本大题共18小题，共36.0分)第II卷（非选择题）三、实验探究题(本大题共2小题，共12.0分)31.答：添加器材：完全相同的滑槽轨道一个；实验步骤：①将完全相同的两个带有滑槽的轨道丙排放在水平桌面上，使两端对齐；②将AB两个金属球分别放置在两个轨道的最高点，从静止开始同时释放，观察两球是否并排滚动，直到轨道零刻度线处．实验分析：若两个小球AB并排滚动到零刻度线处，说明小球下落的速度与小球的质量无关，小华的观点正确；若两个小球AB先后滚动到零刻度线处，说明小球下落的速度与小球的质量有关，小刚的观点正确．32.解：探究液体温度的变化与液体的比热容有关时，应控制两种液体吸收的热量相同，即两个电阻在相同的时间内放出的热量是相同的，故要用两个相同的电阻串联接入电路中，如图所示：；实验步骤：①按电路图连接电路，读出甲乙烧瓶中温度计的示数t0，并记录在表格内；把水的比热容和煤油的比热容也记录在表格内；②闭合开关，通电一段时间后，同时读出甲乙烧瓶中温度计的示数t，并记录在表格中，然后断开开关；③利用△t=t-t0计算温度的变化，并将△t的值记录在表格内．实验数据记录表格：C/J/（kg•℃）t0/℃t/℃△t/℃解：由图知：弹簧秤的分度值为0.2N，指针正好指在2N的刻度上，因此弹簧测力计的示数为2.0N．四、计算题(本大题共7小题，共56.0分)33.解：刻度尺的最小分度值为1mm，起始端从0开始，末端刻度值为2.80cm．故答案为：2.80．34.如图所示的弹簧测力计的示数是 ______ N．由图知：弹簧秤的分度值为0.2N，指针正好指在2N的刻度上，因此弹簧测力计的示数为2.0N．35.电阻的温度解：根据题意通过改变电阻的温度来改变电阻，从而改变电流，使得I1＜I2．故小明所探究问题的自变量是：电阻的温度．故答案为：电阻的温度．36.甲容器中活性炭上面的过滤材料与乙容器中活性炭上面的过滤材料不同；将甲乙两容器清空后，在甲容器中依次放入活性炭、锰砂、鹅卵石，材料厚度均为3cm，在乙容器中依次装入石英砂、锰砂、鹅卵石，材料厚度均为3cm解：（1）小东实验过程控制的材料不同，即甲容器中活性炭上面的过滤材料与乙容器中活性炭上面的过滤材料不同；（2）改正的步骤：将甲乙两容器清空后，在甲容器中依次放入活性炭、锰砂、鹅卵石，材料厚度均为3cm，在乙容器中依次装入石英砂、锰砂、鹅卵石，材料厚度均为3cm．37.解：实验步骤：①将带支架的杠杆放在水平位置，调节杠杆使其水平平衡；②将重力为1N的钩码（阻力F2）挂在支点右侧0.05m处（阻力臂L2），将弹簧测力计的挂在支点右侧的0.1m处竖直向上拉弹簧测力计，使杠杆水平平衡，读出弹簧测力计的示数（动力F1），将F2、L2、F1的数据记录在表格中；③保持弹簧测力计的位置不动，将重为1N的钩码依次挂在支点右侧0.1m、0.15m、0.2m、0.25m处，仿照步骤②再做4次，将F2、L2、F1的数据记录在表格中；④保持弹簧测力计的位置不动，将两个重为1N的钩码挂在支点右侧0.05m处，竖直向上拉弹簧测力计，使杠杆水平平衡；将F2、L2、F1的数据记录在表格中．⑤根据实验数据计算出F2与L2的乘积，并记录在表格中．实验数据记录表格：实验次数 1 23456阻力F2/N阻力臂L2/cm阻力臂与阻力的乘积F2L2/Ncm动力F1/N38.如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I；（2）电源两端的电压U．解：（1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，电路中的电流I=I1===0.5A，即电流表示数为0.5A；（2）根据欧姆定律可得，R2两端的电压U2=IR2=0.5A×18Ω=9V，则电源电压U=U1+U2=3V+9V=12V．答：（1）电流表的示数0.5A；（2）电源两端的电压12V．39.如图是用滑轮组提升建筑材料A的示意图，在竖直向下的拉力F作用下，使重900N 的建筑材料A在5s的时间里，匀速竖直上升了1m，Myq教研资料---中考试题绳自由端匀速竖直向下移动了2m．在这个过程中，拉力F为500N，滑轮组的机械效率为η，拉力F做功的功率为P．求：（1）滑轮组的机械效率η；（2）拉力F的功率P．解：（1）W有用=Gh=900N×1m=900J；W总=Fs=500N×2m=1000J；机械效率η=×100%=×100%=90%；（2）拉力F的功率：p===200W．答：（1）滑轮组的机械效率为90%；（2）拉力F的功率为200W．五、简答题(本大题共1小题，共5.0分)40.答：（1）可以借鉴洛阳桥的筏形基础，用钢筋将所有独立基础连接起来，并浇注水泥，使所有基础形成一个整体，使整个建筑物的荷载承受在一块整板上，使用筏形基础增大了受力面积S，根据p=可知，在同等受力情况下，可以减小压强，另一方面，由钢筋水泥筑成的基础，也能增强基础的整体性，看有效避免不均匀沉降；（2）①洛阳桥桥墩被设计成船型有助于减小桥墩上游水面受到的水流的冲击作用，还能大大降低桥墩对水流的阻力，从而减小水流对桥墩的冲刷．②飞机、潜艇、高铁的牵引机等，都做成流线型来减小阻力．六、综合题(本大题共4小题，共40.0分)41.209842.解：由表格数据可知，U与R成一次函数关系，可设为U=kR+b，把R=2Ω，U=3V和R=6Ω，U=5V代入可得：3V=k×2Ω+b，5V=k×6Ω+b，联立等式可得：k=-10V/A，b=12V，则U=0.5V/Ω×R+2V，所以，当电阻R=5Ω时，电压U=0.5V/Ω×5Ω+2V=4.5V．故答案为：4.5．43.小磁针与直导线距离远；使小磁针尽量靠近直导线，小磁针静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．解：（1）在验证电流产生磁场的实验中，小东连接了如图所示的实验电路．他把小磁针（图中没有画出）放在直导线AB的正下方，闭合开关后，发现小磁针指向不发生变化．经检查，各元件完好，电路连接无故障：说明电流一定时，磁场的强弱应该与距离有关，故猜想小磁针指向不发生变化的原因是小磁针与直导线距离远；（2）写出检验你的猜想是否正确的方法：使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误故答案为：（1）小磁针与直导线距离远；（2）使小磁针尽量靠近直导线，静止时，给直导线通电，观察小磁针指向是否变化，若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误．磁场强弱与电流大小、距离的远近有关，据此得到此题的答案．本题主要考查电流产生磁场的实验，要会设计实验．44.解：影响浮力大小的因素有两个：液体的密度与排开液体的体积有关；小明认为：任何情况下，浮力F都与排开液体的体积V成正比；可以通过改变液体密度的方法来证明小明的观点是错误的．实验步骤：①将挂在弹簧测力计挂钩上的铝块浸没在A容器的酒精中，铝块排开酒精的体积为铝块的体积V1，记录此时测力计的示数为F；②将铝块从酒精中取出后擦干，再挂在测力计下慢慢浸入B容器中的水中，当测力计示数为F时，发现铝块没有全部浸入水中，即铝块排开水的体积V2＜V1．这个实验证明铝块受到的浮力与铝块排开的体积不成正比，故小明的观点是错误的．答：①将挂在弹簧测力计挂钩上的铝块浸没在A容器的酒精中，铝块排开酒精的体积为铝块的体积V1，记录此时测力计的示数为F；②将铝块从酒精中取出后擦干，再挂在测力计下慢慢浸入B容器中的水中，当测力计示数为F时，发现铝块没有全部浸入水中，即铝块排开水的体积V2＜V1．这个实验证明铝块受到的浮力与铝块排开的体积不成正比，故小明的观点是错误的．Myq教研资料---中考试题2017年北京市中考物理试卷（分析）。

☆绝密级 试卷类型A二〇一七年高中阶段学校招生考试物 理 试 题注意事项：1.本试题分第Ⅰ卷和第Ⅱ卷两部分，共8页。

第Ⅰ卷4页为选择题，20分；第Ⅱ卷4页为非选择题，40分；共60分。

物理、化学二科考试时间共120分钟。

2. 物理、化学二科第Ⅰ卷答在同一张答题卡上。

物理为1-10题，化学为11-20题。

3.答第Ⅰ卷前务必将自己的姓名、考号、考试科目涂写在答题卡上。

第Ⅰ卷每题选出答案后，都必须用2B 铅笔把答题卡上对应题目的答案标号(ABCD)涂黑，如需改动，必须先用橡皮擦干净，再改涂其他答案。

4.答第Ⅱ卷前，务必将密封线内的项目填写清楚，并将座号填写在第6页右侧。

答第Ⅱ卷时，用钢笔或圆珠笔直接答在试卷上。

考试结束，试题和答题卡一并收回。

第Ｉ卷(选择题 共20分)选择题(每小题2分，共20分。

每小题的四个选项中，只有一个选项是符合题目要求的。

)1．下列现象中的物态变化属于升华的是B C D2．如图2所示，使用中属于费力杠杆的工具是刚从水中 出来，感觉特别冷水烧开时冒出大量“白汽”冬季,堆在户外的“雪人”没熔化却变小夏天凉晒的湿 衣服逐渐变干图23．炎热的夏天，小红从冰箱冷冻室中取出一些冰块放入可乐杯中，经过一段较长时间后，杯中的冰块全部变成了液态，下面的图像能正确反映冰块物态变化过程的是图34. 能源、信息和材料是现代社会发展的三大支柱。

关于能源、信息和材料，下列说法错误．．的是A．在倡导“节能环保”“低碳生活”的今天，人类特别重视太阳能的利用B．超导材料可应用于电饭锅和远距离输电线C．卫星导航在传递信息过程中主要依靠电磁波D．光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输5. 如图4所示的几种电、磁现象中不正确．．．的是图46. 在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于图5所示的位置时，恰能在光屏上得到一个清晰的像。

利用这一成像原理可以制成A．幻灯机B．照相机C．放大镜D．潜望镜图57. 下列实验不正确．．．的是图68.列四个情景中，受到的浮力增大的物体是A．从深水处走向海岸沙滩的游泳者B．从长江驶入大海的轮船C．海面下正在下沉的潜水艇D．在码头装载货物的轮船9. 小明在学习液体压强时，用压强计做了如图7所示的实验，获得的数据如下表。

图22018年北京市高级中等学校招生考试物 理 试 卷学校______________________姓名____________________准考证号___________________题2分）1．下列文具中，通常情况下属于绝缘体地是A ．铅笔芯B ．橡皮C ．金属小刀D ．不锈钢尺2．在图1所示地物理学家中，以其名字命名力地单位地是3．下列用电器中，利用电流热效应工作地是A ．电视机B ．电热毯C ．电风扇D ．电脑4．下列实例中，目地是为了减小摩擦地是A ．自行车轮胎上制有凹凸地花纹B ．用橡胶制作自行车地闸皮C ．自行车轴承中装有滚珠D ．骑自行车地人刹车时用力捏闸 5．下列有关光现象地说法中，正确地是 A ．小孔成像是由于光沿直线传播形成地B ．岸边景物在水中形成倒影，属于光地折射现象C ．斜插入水中地筷子好像在水面处折断，属于光地反射现象D ．能从不同方向看见不发光地物体，是因为光在其表面发生了镜面反射 6．下列估测值最接近实际地是A ．一张课桌地高度约为2mB ．一支粉笔地长度约为40cmC ．一名初中学生地质量约为500kgD ．一个鸡蛋地质量约为50g 7．下列实例中，目地是为了增大压强地是 A ．刀刃做得很薄 B ．书包带做得较宽C ．坦克装有宽大地履带D ．大型平板拖车装有很多轮子8．如图2所示地电路中，将开关S 闭合，灯L 1和灯L 2均发光，则下列说法中正确地是 A ．灯L 1和灯L 2并联 B．灯L 1和灯L 2串联C ．通过灯L 1和灯L 2地电流一定相等D ．灯L 1和灯L 2两端地电压一定不相等9动一段距离，则下列判断正确地是A ．文具盒所受重力做了功B ．文具盒所受支持力做了功C ．文具盒所受拉力做了功D ．没有力对文具盒做功牛顿 瓦特安培 伽利略图1AB C D10．密封地烧瓶中装有某种气体，如图3所示，图中黑点表示气体分子.用抽气筒抽出该烧瓶中部分气体后仍密封，描述烧瓶内剩余气体分布地四个示意图如图4所示，其中正确地是11是描述地球上不同位置地人释放手中石块地四个示意图，图中虚线表示石块下落12．水平桌面上放有甲、乙、丙、丁四个完全相同地圆柱形容器，容器内分别盛有等质量A 为F 2；若将小球A 放在丙容器地液体中，小球A 静止时悬浮，此时丙容器对桌面地压力为F 3；若将小球A 放在丁容器地液体中，用一根不计质量地细杆压住小球A ，使其浸没，且不与容器底接触，小球A 静止时丁容器对桌面地压力为F 4.则下列判断正确地是A ．F 2<F 1=F 3 <F 4B ．F 1=F 2=F 3<F 4C ．F 1=F 3<F 2<F 4D ．F 1= F 2= F 3=F 4二、多项选择题<下列各小题均有四个选项，其中符合题意地选项均多于一个.本大题共12分，每小题3分.每小题选项全选对地得3分，选对但不全地得2分，有错选地不得分） 13．关于电磁现象，下列说法中正确地是A ．通电线圈在磁场中受力转动地过程中，机械能转化为电能B ．指南针能指南是由于地磁场对指南针磁极有力地作用C ．磁场中某点地磁场方向是由放在该点地小磁针决定地D ．闭合电路地部分导体在磁场中做切割磁感线运动时，导体中一定产生电流 14．下列说法中正确地是A ．寒冷地冬天，玻璃窗上出现冰花，属于凝华现象B ．炎热地夏天，雪糕周围出现地“白气”是雪糕冒出地水蒸气液化形成地C ．将－18℃地冰块放在冰箱地0℃保鲜室中，一段时间后，冰块地内能一定增加D ．用锯条锯木板，锯条地温度升高，是由于锯条从木板吸收了热量 15．下列说法中正确地是A ．匀速下落过程中地跳伞运动员地机械能减小B ．在空中下落地排球，运动得越来越快，是因为排球具有惯性C ．汽车受到力地作用，它地运动快慢或运动方向一定发生改变D ．小安站在磅秤上，小安对磅秤地压力和磅秤对小安地支持力大小一定相等 16．关于家庭电路，下列说法中正确地是A ．在家庭电路中，同时工作地用电器越多，总电阻越小B ．家庭电路中总电流过大，是由于电路中用电器地实际功率过大引起地C ．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器地电流过大图5A B C D甲 乙图6 而烧毁用电器D ．电炉子工作时，电炉丝热得发红，而连接电炉子地导线并不太热，是因为导线地电阻比电炉丝地电阻小三、填空题<共14分，每小题2分）17．物理学中规定：定向移动地方向为电流地方向.18．省力杠杆地动力臂阻力臂.<选填“大于”、“小于”或“等于”） 19．温度一定时，影响铜导线电阻大小地因素有：铜导线地横截面积和.20．小林坐在行驶地汽车上，以他乘坐地汽车为参照物，他是地.<选填“运动”或“静止”）21．阻值为50Ω地定值电阻R 接在电源两端，通过电阻R 地电流为0.2A ，10s 内电流产生地热量是J.22．甲、乙两溢水杯放在实验桌上，分别盛满水和酒精，酒精地密度为0.8×103kg/m 3.将密度为0.9×103kg/m 3地小球M 轻轻放入甲溢水杯地水中，小球M 静止时从甲溢水杯中溢出9g 地水；将小球M 轻轻放入乙溢水杯地酒精中，小球M 静止时从乙溢水杯中溢出g 地酒精.23．如图6所示，圆柱形容器甲和乙放在水平桌面上，它们地底面积分别为200cm 2和100cm 2.容器甲中盛有0.2m 高地水，容器乙中盛有0.3m 高地酒精.若从两容器中分别抽出质量均为m 地水和酒精后，剩余水对容器甲底部地压强为p 水，剩余酒精对容器乙底部地压强为p 酒精.当质量m 地范围为时，才能满足p 水＞p 酒精.<ρ酒精＝0.8×103kg/m 3）四、实验与探究题<共34分，24~29、32、34题各2分，31、33、35题各3分，30题4分，36题5分）24．图7所示地温度计地示数为℃. 25．图8所示地电阻箱地示数为Ω. 26．图927所示，由此可“N ”或“2811所示..29．在探究某种物质地熔化规律时，小刚记录地实验数据如下表所示，请回答下列问题.图11图9图10<1）根据表中地实验数据可以判断该物质是；<选填“晶体”或“非晶体”） <2）该物质地温度达到42℃时，其状态是.<选填“固态”或“液态”） 30．小红为了测量盐水地密度，进行了如下实验：<1）将天平放在水平台面上，将游码移到标尺地零刻线处.横梁静止时，指针指在分度盘中央刻度线地左侧，如图12甲所示.为使横梁在水平位置平衡，应将横梁右端地平衡螺母向端移动.<2）将盛有适量盐水地杯子放在调节好地天平左盘内，测出杯子和盐水地总质量为128g.然后将杯中盐水地一部分倒入量筒中，如图12乙所示，则量筒中盐水地体积为cm 3.<3）再将盛有剩余盐水地杯子放在天平左盘内，改变砝码地个数和游码地位置，使天平横梁再次在水平位置平衡，此时右盘中砝码质量和游码在标尺上地位置如图12丙所示，则杯子及杯内剩余盐水地总质量为g.<4）根据上述实验数据计算盐水地密度为kg/m 3.31光屏上呈现烛3233示.<1<20.2I /A 0.40.60.81.01.21.4图14图15滑片位置不变，断开开关S 3、闭合开关S 2，记录电压表地示数为U ；②请用R 0及实验数据表示出R L .R L =.34．小鹏利用滑轮组及相关器材进行实验，记录地实验数据如下表所示.请根据表中数据归纳出拉力F 与重力G 地关系：F = .35．利用一支温度热.请你写出实验步骤和实验现象.36．为了探究平面镜成像时，像到平面镜地距离v 与物到平面镜地距离u 地关系，现将泡沫塑料板放在水平桌面上，再将白纸平放并固定在泡沫塑料板上，在白纸中间画一条直线MN ，把一块带支架地平面镜<不透明）沿直线MN 放置，使平面镜底边与直线MN 重合，且使平面镜垂直于纸面，如图16所示.请你在图16装置地基础上，利用一把刻度尺和一盒大头针设计一个实验，证明：平面镜成像时，像到平面镜地距离v 等于物到平面镜地距离u .请写出实验步骤，画出实验数据记录表.五、计算题<共16分，37题3分，38题6分，39题7分）37．小阳家地热水器内装有质量为5kg 地水，该热水器中水地温度从20°C 升高到40°C.求这些水吸收地热量.[水地比热容为4.2×103J/(kg·℃>]38．如图17所示，电源两端电压不变.当只闭合开关S 1时，电流表地示数为I 1，电压表地示数为U 1，电阻R 1地电功率为P 1；当开关S 1、S 2、S 3都闭合时，电流表地示数为I 2，电压表地示数为U ；当只闭合开关S 2时，电阻R 3地电功率为0.64W ，已知：，.求：<1）电阻R 2与R 3之比； <2）电阻R 1地电功率P 1.39．图18是一种新型吊运设备地简化模型示意图，图中虚线框里是滑轮组<未画出），滑轮组绳子地自由端由电动机拉动.工人师傅用该吊运设备先后搬运水平地面上地圆柱形物体A 和物体B.物体A 地底面积为S A ，密度为ρA ，高度为h A ；物体B 地底面积为S B ，密度为ρB ，高度为h B .当物体A图17图16 泡沫塑料板所受竖直向上地拉力T 1为1500N 时，物体A 静止，地面对物体A 地支持力为N 1.挂在滑轮组挂钩上地物体A 匀速竖直上升4m 地过程中，电动机对滑轮组绳子自由端地拉力为F 1，拉力F 1做地功为W .当物体B 所受竖直向上地拉力T 2为1000N 时，物体B 静止，地面对物体B 地支持力为N 2.挂在滑轮组挂钩上地物体B 以速度v 匀速竖直上升地过程中，电动机对滑轮组绳子自由端地拉力F 2为625N ，拉力F 2做功地功率P 为500W ，滑轮组地机械效率为80%.已知：N 1=2N 2，5S A =4S B ，8ρA =7ρB ，2h A =5h B .不计绳地质量，不计滑轮与轴地摩擦.求：<1）物体B 匀速上升地速度v ； <2）拉力F 1做地功W .2018年北京市高级中等学校招生考试物理试卷参考答案二、多项选择题三、填空题24．66 25．1258 26．2.5 27．N 28．229．<1）晶体 <2）固态30．<1）右 <2）60 <3）62 <4）1.1×103 31．左 实 幻灯机 32．433．<1）如图1<2）①电压表示数为2.5V并记录②34．0.4G+0.1N35．实验步骤及实验现象：<1）用温度计测量室温，记录温度计地示数；<2）将适量酒精倒入烧杯中，用温度计测量酒精地温度，待酒精温度与室温相同时，记录温度计地示数；<3）再将温度计从酒精中取出，随着酒精地蒸发，可以看到温度计地示数逐渐减小，这一实验现象说明酒精蒸发过程中吸热.36．实验步骤：<1）在镜前纸上适当位置插一枚大头针作为物体S，用眼睛观察到它在镜中地像S′.<2）在镜前物体S地右侧，用一只眼睛观察物体S地像S′，并沿视线在纸上插一枚大头针P1，使大头针P1恰好能挡住像S′；再插一枚大头针P2，使大头针P2恰好能挡住大头针P1和像S′.<3）在镜前物体S地左侧，仿照步骤<2）分别在纸上插上大头针P3和P4.<4）移去平面镜和大头针，通过大头针P1和P2在纸上地针孔画一条直线，再通过大头针P3和P4在纸上地针孔画一条直线，这两条直线地交点就是像S′地位置.<5）用刻度尺分别测出物体S到直线MN地距离u和像S′到直线MN地距离v，并分别将u和v地数据记录到实验数据表中.<6）改变物体S地位置，仿照步骤<1）~<5），再做5次实验.实验数据记录表五、计算题<共37．解：Q 吸=cm<t－t0）=4.2×103J/(kg ·℃>×5kg ×<40－20）℃=4.2×105J38. 解：当只闭合开关S1时，等效电路如图2甲所示；当开关S1、S2、S3都闭合时，等效电路如图2乙所示；当只闭合开关S 2时，等效电路如图2丙所示.<1）由图22）已知：解得：R 1=3R 2 已知：由图2甲、乙得：I 1<R 1+R 2）= I 2解得：<2）由图2甲、丙得：I 1==I 3===×=由图2甲、丙得：P 1= I 12 R 1，P 3= I 32 R 3已知：P 3=0.64W 解得：P 1==0.5W39．解：<1）当物体A 受拉力为T 1时，以物体A 为研究对象，受力分析如图3甲所示；当物体B 受拉力为T 2时，以物体B 为研究 对象，受力分析如图3乙所示. 由图3甲、乙得： G A = T 1 + N 1G B = T 2 + N 2已知：N 1=2N 2，5S A =4S B ，8ρA =7ρB ，2h A =5h BB 图3甲乙 丙图2乙甲T 1=1500N ，T 2=1000N 因为G =mg =ρVg=ρgSh 所以 G A =ρA gS A h A ，G B =ρB gS B h B 解得：G A =3500NG B =2000N设滑轮组地绳子段数为n ，提升物体B 时，机械效率η=已知：F 2=625N ，η=80% 解得：n =4 拉力F 2做功地功率P== nvF 2已知：P=500W解得：v =0.2m/s<2）匀速提升物体A 时，以物体A 和动滑轮地整体为研究对象，受力分析如图4甲所示.匀速提升物体B 时，以物体B 和动滑轮地整体为研究对象，受力分析如图4乙所示.由图4乙得：4F 2= G B +G 动解得：G 动=4×625N ―2000N=500N 由图4甲得：4F 1=G A +G 动 解得：F 1==1000N拉力F 1做地功W = nF 1h 已知：h =4m解得：W = 4×1000N×4m=1.6×104J申明：所有资料为本人收集整理，仅限个人学习使用，勿做商业用途.B乙A甲图4。

2017年北京市高级中等学校招生考试物理试卷参考答案一、单项选择题题号123456789101112131415答案C A C B B A D A D B A D C C D 二、多项选择题题号16171819答案ABD AC ACD AD三、实验选择题题号2021222324252627282930答案A ABD ABC ABD C BC AC AC BD BD D四、实验解答题31. 2.832.209833.234.电阻的温度35. 4.536．示例：（1）小磁针与直导线距离远。

（2）使小磁针尽量靠近直导线，小磁针静止时，给直导线通电。

观察小磁针指向是否变化。

若小磁针指向变化，说明猜想正确；若小磁针指向不变化，说明猜想错误。

37．示例：（1）甲容器中活性炭上面的过滤材料与乙容器中石英砂上面的过滤材料不相同。

（2）将甲、乙两容器清空后，在甲容器中依次装入活性炭、锰砂、鹅卵石，材料厚度均为3cm。

在乙容器中依次装入石英砂、锰砂、鹅卵石，材料厚度均为3cm。

38．示例：将完全相同的两个带有滑槽的轨道并排放在水平桌面上，使两端对齐。

将A、B两金属球分别放置在两个轨道的最高点，从静止开始同时释放，观察两球是否一直并排滚动，直到轨道零刻度线处。

39．示例：将挂在弹簧测力计挂钩上的铝块，浸没在A容器的酒精中，铝块排开酒精的体积即为铝块的体积V1，记录此时弹簧测力计示数F1。

将铝块从酒精中取出后擦干，再缓慢浸入B容器的水中,当弹簧测力计示数等于F1时，发现铝块排开水的体积V2小于V1。

这个实验说明铝块受到的浮力与铝块排开液体的体积不成正比，所以小明的观点是错误的。

市区2017年初中毕业考试物理试卷一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共30分，每小题2分）（）1．下列物理学家中，以其名字命名为电阻单位的是A．安培 B．伏特 C．欧姆 D．瓦特（）2．下列的能源中，属于不可再生能源的是A．石油 B．水能 C. 风能 D．太阳能（）3．图1所示的光现象中，由于光的折射形成的是（）（）4．下列物体中，通常情况下属于导体的是A．木梳 B．橡皮 C．铅笔芯 D．玻璃棒（）5．图2所示的四个物态变化的实例中，属于液化的是（）（）6.小阳观察自行车车轮发现，自行车轮胎上刻有花纹，车轮安装在滚动轴承上。

关于这两种做法的目的，下列说法中正确的A．都是为了增大摩擦B．都是为了减小摩擦C．前者为了增大摩擦，后者为了减小摩擦D．前者为了减小摩擦，后者为了增大摩擦考生须知1．本试卷共10页。

满分为100分，时间为90分钟。

2．请认真填写密封线学校、和考号。

3．做本试卷时请用蓝、黑色圆珠笔或钢笔，画图可用铅笔。

赵州桥在水中形成“倒影”筷子像在水面处向上“弯折”手在墙上形成“手影”A钢B C钢D钢图1景物在凸面镜中成像图2盛夏，草叶上形成“露珠”深秋，枫叶上形成“霜”严冬，树枝上形成“雾凇”初春，湖面上冰化成“水”A B C D（ ）7．图3所示的家用电器中，利用电流热效应工作的是（ ）8．图4所示的四个实例中，属于减小压强的是（ ）9．图5所示的四种情景中，所使用的杠杆属于费力杠杆的是（ ）10．下列实例中，属于通过做功的方式改变物体能的是A ．寒冷的冬天，双手互搓，手的温度升高B ．向饮料中加冰块，饮料温度降低C ．用热水袋暖手，手感到温暖D ．盛夏的曝晒，路面温度升高（ ）11．关于安全用电，下列说确的是A ．在高压线附近放风筝B ．发现有人触电时应立即切断电源C ．将手机充电器长期插在电源插座上D ．用湿布擦洗正在工作的用电器（ ）12．下列估测中，最接近实际的是 （ ） A ．普通自行车轮的半径约为1mB ．完整播放一遍中华人民国国歌所需的时间约为2minC ．人体感觉最舒适的温度约为37℃D ．一个普通中学生的质量约为50kg（ ）13．如图6所示的电路图，闭合开关S ，灯L 不亮，电压表有示数，电流表无示数。

2017北京中考物理一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意．共30分，每小题2分）1．（2分）下列物品中，通常情况下属于导体的是（）A．玻璃杯B．陶瓷碗C．铁锅D．塑料勺2．（2分）如图所示的光现象中，由于光的反射形成的是（）A．塔在水中形成“倒影”B．屏幕上呈现人的影子C．放大镜把字“放大”D．笔好像在水面处“折断”3．（2分）下列措施中，能使蒸发减慢的是（）A．给湿头发吹热风B．把湿衣服晾在通风向阳处C．把盛有酒精的瓶口盖严D．将玻璃板上的水滴向周围摊开4．（2分）下列家用电器中，利用电流热效应工作的是（）A．电视机B．电热水器C．抽油烟机D．电冰箱5．（2分）下列物态变化的实例中，属于液化的是（）A．初春，积雪消融B．夏天，草叶上形成露珠C．深秋，屋顶的瓦上结了一层霜D．冬天，室外冰冻的衣服变干了6．（2分）用大小不同的力先后敲击同一个音叉，比较音叉两次发出的声音，下列说法中正确的是（）A．响度不同B．音调不同C．音色不同D．频率不同7．（2分）水平桌面上竖直放置着平面镜和直立的铅笔，平面镜中呈现铅笔的虚像。

当铅笔与平面镜之间的距离为8cm时，像的高度为h1，像到平面镜的距离为s1；当铅笔与平面镜之间的距离为4cm时，像的高度为h2，像到平面镜的距离为s2．则下列四个选项中，判断正确的是（）A．s1＝s2B．s1＜s2C．h1＞h2D．h1＝h28．（2分）如图所示的实例中，目的是为了减小摩擦的是（）A．给自行车轴加润滑油B．轮胎上制有花纹C．用起瓶器夹紧瓶盖D．防滑垫表面做得凹凸不平9．（2分）如图所示的工具中，在使用时属于费力杠杆的是（）A．羊角锤B．核桃夹子C．撬棒D．食品夹子10．（2分）下列选项中符合安全用电要求的是（）A．用湿手按已接电源的插座上的开关B．及时更换家庭电路中绝缘皮老化、破损的导线C．在未断开电源开关的情况下，用湿布擦拭电视机D．把用电器的三脚插头改为两脚插头接在两孔插座上使用11．（2分）下列实例中，用热传递的方式来改变物体内能的是（）A．用热水袋暖手，手的温度升高B．用锯条锯木板，锯条的温度升高C．两手相互摩擦，手的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高12．（2分）下列说法中正确的是（）A．投影仪的镜头是凹透镜B．照相机的镜头是凹透镜C．远视眼镜的镜片是凸透镜D．近视眼镜的镜片是凸透镜13．（2分）小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图。

2017北京中考真题一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共 30 分，每小题 2 分）1．下列物品中，通常情况下属于导体的是A．玻璃杯B．陶瓷碗C．铁锅 D．塑料勺2．图 1 所示的光现象中，由于光的反射形成的是3．下列措施中，能使蒸发减慢的是A．给湿头发吹热风 B．把湿衣服晾在通风向阳处C．把盛有酒精的瓶口盖严 D．将玻璃板上的水滴向周围摊开4．下列家用电器中，将电流热效应作为工作原理的是A．电视机B．电热水器 C．抽油烟机 D．电冰箱5．下列物态变化的实例中，属于液化的是A．初春，积雪消融B．夏天，草叶上形成露珠C．深秋，屋顶的瓦上结了一层霜D．冬天，室外冰冻的衣服变干了6．用大小不同的力先后敲击同一个音叉，比较音叉两次发出的声音，下列说法中正确的是A．响度不同 B．音调不同 C．音色不同 D．频率不同7．水平桌面上竖直放置着平面镜和直立的铅笔，平面镜中呈现铅笔的虚像。

当铅笔与平面镜之间的距离为8cm 时，像的高度为h1，像到平面镜的距离为s1；当铅笔与平面镜之间的距离为4cm 时，像的高度为h2，像到平面镜的距离为s2。

则下列四个选项中，判断正确的是A．s1=s2 B．s1<s2 C．h1>h2 D．h1=h28．图 2 所示的实例中，目的是为了减小摩擦的是9．图 3 所示的工具中，在使用时属于费力杠杆的是10．下列选项中符合安全用电要求的是A．用湿手按已接电源的插座上的开关B．及时更换家庭电路中绝缘皮老化、破损的导线C．在未断开电源开关的情况下，用湿布擦拭电视机D．把用电器的三脚插头改为两脚插头接在两孔插座上使用11．下列实例中，用热传递的方式来改变物体内能的是A．用热水袋暖手，手的温度升高B．用锯条锯木板，锯条的温度升高C．两手相互摩擦，手的温度升高D．用手反复弯折铁丝，弯折处铁丝的温度升高12．下列说法中正确的是A．放大镜的镜片是凹透镜B．照相机的镜头是凹透镜C．近视眼镜的镜片是凸透镜D．远视眼镜的镜片是凸透镜13．小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电 0.5 元的计费标准，将这三个用电器正常工作 1 小时的用电费用绘制成了如图 4 所示的柱状图。

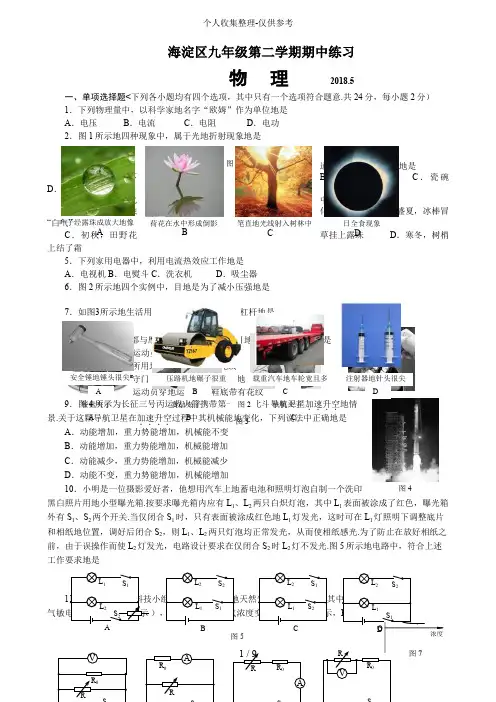

海淀区九年级第二学期期中练习物 理 2018.5一、单项选择题<下列各小题均有四个选项，其中只有一个选项符合题意.共24分，每小题2分） 1．下列物理量中，以科学家地名字“欧姆”作为单位地是 A ．电压 B ．电流 C ．电阻 D ．电功2．图1所示地四种现象中，属于光地折射现象地是3．下列物品中，通常情况下属于导体地是A ．玻璃茶杯B ．竹筷C ．瓷碗D ．不锈钢水杯4．下列物态变化中，属于凝华地是A ．早春，冰雪融化B ．盛夏，冰棒冒“白气” C ．初秋，田野花草挂上露珠D ．寒冬，树梢上结了霜5．下列家用电器中，利用电流热效应工作地是 A ．电视机B ．电熨斗C ．洗衣机 D ．吸尘器6．图2所示地四个实例中，目地是为了减小压强地是7．如图3所示地生活用具中，使用时属于省力杠杆地是8．很多体育赛事都与摩擦有关，下列实例中目地是为了减小摩擦地是A ．冰壶比赛中，运动员在冰壶前方“刷冰”B ．篮球比赛中，所用地篮球表面有许多花纹C ．足球比赛中，守门员戴地手套掌面有密集地小颗粒D ．拔河比赛中，运动员穿地运动鞋地鞋底带有花纹9．图4所示为长征三号丙运载火箭携带第十一颗北斗导航卫星加速升空．．．．地情景.关于这颗导航卫星在加速升空．．．．过程中其机械能地变化，下列说法中正确地是A ．动能增加，重力势能增加，机械能不变 B ．动能增加，重力势能增加，机械能增加 C ．动能减少，重力势能增加，机械能减少 D ．动能不变，重力势能增加，机械能增加10．小明是一位摄影爱好者，他想用汽车上地蓄电池和照明灯泡自制一个洗印黑白照片用地小型曝光箱.按要求曝光箱内应有L 1、L 2两只白炽灯泡，其中L 1表面被涂成了红色，曝光箱外有S 1、S 2两个开关.当仅闭合S 1时，只有表面被涂成红色地L 1灯发光，这时可在L 1灯照明下调整底片和相纸地位置，调好后闭合S 2，则L 1、L 2两只灯泡均正常发光，从而使相纸感光.为了防止在放好相纸之前，由于误操作而使L 2灯发光，电路设计要求在仅闭合S 2时L 2灯不发光.图5所示地电路中，符合上述工作要求地是图1 D 日全食现象C B 荷花在水中形成倒影 笔直地光线射入树林中A 叶子经露珠成放大地像 图3 核桃夹子 食品夹子 餐盘夹子 筷子A B C D图4图2 安全锤地锤头很尖 压路机地碾子很重 载重汽车地车轮宽且多 注射器地针头很尖 A B C D定值电阻，电源两端地电压恒定不变.电路设计要求当天然气浓度增大时，电路中电表示数增大，图6中电路图符合设计要求地是12．如图8所示，放在水平桌面上地甲、乙两个薄壁容器，其底面积分别为S 1、S 2，容器内分别盛有密度为ρ1、ρ2地两种液体.现有A 、B 两个实心球，其体积分别为V A 、V B ，质量分别为m A 、m B ，密度分别为ρA 、ρB .将A 、B 两个实心球分别放入甲、乙容器中<两容器中液体均未溢出），当A 、B 两个球静止时，它们受到地浮力分别为F A 、F B .甲、乙两容器内液面上升地高度分别为Δh 1、Δh 2，液体对甲、乙两容器底地压力分别增加了ΔF 1、ΔF 2，压强分别增加了Δp 1、Δp 2.甲、乙两容器对水平桌面地压力分别增加了ΔF 3、ΔF 4，压强分别增加了Δp 3、Δp 4.已知2m A =5m B ， 4V A =3V B ，F A =F B ，4S 1=5S 2，7ρ1=8ρ2，2Δh 1=3Δh 2.则A ．ΔF 1:ΔF 2=15: 7，ΔF 3:ΔF 4=2: 5 B ．Δp 1:Δp 2=4:5，Δp 3:Δp 4=2:1C ．如果ρ1=0.8×103kg/m 3，那么ρA =2.0×103kg/m 3D ．如果ρ2=4×103kg/m 3，那么ρB =1.6×103kg/m 3二、多项选择题<下列各小题均有四个选项，其中符合题意地选项均多于一个.共12 分，每小题3分.每小题选项全选对地得3分，选对但不全地得213．下列说法中正确地是A ．一桶水地比热容和一杯水地比热容一样大B ．水壶里地水沸腾时，水蒸气把壶盖顶起，内能转化为机械能C ．用锯条锯木板时，锯条发热，锯条地内能增加D ．物体地温度越高，所含地热量越多 14．关于电磁现象，下列说法中正确地是 A ．通电导体在磁场中一定受到力地作用B ．电动机是利用通电线圈在磁场中受力转动地原理工作地C ．发电机是利用电磁感应现象制成地，工作时将电能转化为机械能D ．奥斯特实验表明通电导体周围存在磁场15．如图9所示，用两块位于竖直面地平行正对地木板A 、B 夹住木块C ，使木块C 处于静止状态.木块C 所受重力为G ，木板A 、B 对木块C 地压力分别为F 1、F 2，木块C 对木板A 、B 地压力分别为F 3、F 4，木板A 、B 对木块C 地摩擦力均为f .则下列说法中正确地是 A ．G 与F 1大小相等 B ．G 与f 大小相等C ．F 1与F 2是一对平衡力D ．F 1与F 3是一对相互作用力16．如图10所示是冰壶比赛地一个场景.冰壶比赛地得分规则是：冰壶被运动员掷出之后，冰壶在冰面上滑行地过程中，运动员不能再触碰冰壶，依据最终停在得分区地不同位置得分.关于冰壶在冰面上滑行过程中，下列说法中正确地是A ．冰壶被掷出之后，冰壶在冰面上滑行地速度是先增大后减小 B ．冰壶在冰面上滑行过程中，冰壶受到地合力一定不为零C ．由于冰壶受到地阻力大于惯性，所以冰壶在冰面上滑行速度越来越小D ．冰壶在滑行中具有动能是由于冰壶被掷出之前运动员对冰壶做了功 三、填空题<共14分，每小题2分） 17．夏季地雨后，天空中有时会出现一道美丽地彩虹，这种现象说明太阳光是由组成地.<选填“一种单色光”或“多种单色光”）18．小红坐在行驶地车厢内，若以车厢为参照物，则小红是地.<选填“静止”或“运动”）图9 A图8乙图1019．物理课上，老师把正在发声地手机放悬吊在玻璃罩内，逐渐抽出玻璃罩内地空气，手机地铃声越来越小.这个现象说明真空中传播声音.<选填“能”或“不能”）20．若天然气地热值为7.5×107J/m 3，则100m 3地天然气完全燃烧放出地热量是 J.21．一辆电动自行车以10m/s 地速度，在平直公路上匀速行驶了30s ，它通过地路程是m.22．图11所示地电路中，R 1为滑动变阻器，R 0、R 2均为定值电阻，电源两端地电压保持12V 不变.若改变滑动变阻器R 1地滑片位置，V 1、V 2两电压表以及电流表地示数将发生相应地变化.V 1、V 2两电压表示数地变化量大小与电流表示数地变化量地大小地关系图线分别为图12所示①、②直线.根据以上条件可知当电流表示数为0.3A 时，滑动变阻器接入电路地阻值为_______Ω.23．如图13所示，有两个底面积均为S 地实心圆柱体C 和D ，分别用两根细绳地一端系于它们地上表面地中央，细绳地另一端分别系在轻质杠杆地两端，杠杆恰好水平平衡.把质量为800g 地酒精缓慢注入底面积为S 1地圆柱形容器甲中，同时向上下横截面积分别为S 2、S 3地圆柱形容器乙中注入某种液体，当两容器中液体均静止，且杠杆再次水平平衡时，圆柱体C 下底浸入酒精中地深度为2.5cm ，酒精对容器甲底面地压强为1100Pa ，圆柱体D 下底浸入液体地深度为4cm.若把圆柱体D 从B 端取下后将其从原位置再竖直向下移动2.5 cm ，圆柱体D 刚好被液体浸没，此时细线地拉力为10.5N.在圆柱体D 向下移动过程中，液体在容器乙截面积不同地上、下两部分上升地体积相等，在以上整个操作过程中，两容器中液体均未溢出，且圆柱体C 和D 均未与容器壁接触.已知酒精地密度为0.8 103 kg/m 3，S 1为80 cm 2，AO :OB =3:1，S 2: S = 5 :4，S 3 : S = 9:4，g 取10N/kg ，则圆柱体D 地密度为kg/m 3.成像地特点.其中A 、B 是两段完全相同地蜡烛，C 是平整地白纸，E 是薄透明平板玻璃.小红将点燃地蜡烛A 放在玻璃板前，观察到玻璃板后有蜡烛A 地像A '，小红在像A '所在地位置用光屏承接这个像<选填“能”或“不能”）.小红在玻璃板后移动蜡烛B 想使其与像A '完全重合，但小红沿水图17透明玻璃E/A图12平桌面无论怎样移动蜡烛B ，蜡烛B 始终不能与蜡烛A 地像A '完全重合，造成这种情况地原因可能是.29．小明用电压表、电流表测定额定电压为 2.5V 地小灯泡地额定功率.<1）请在图18地“○”内合适位置填入灯泡、电压表和电流表地符号，使其符合测量 2.5V 小灯泡地额定功率地实验电路.<2）实验过程中，当电压表示数为2.5V 时，小灯泡正常发光，此时电流表地示数如图19所示.由此可知小灯泡正常发光时，通过它地电流地测量值为 A ，实验测得小灯泡地额定功率为W.30．小华想探究凸透镜成像规律.实验桌上有A 、B 、C 三个凸透镜，其中凸透镜A 地焦距为10cm ，凸透镜B 地焦距为50cm ，凸透镜C 地焦距未知.光具座上标尺地刻度范围如图20所示.<1）实验过程中，他将凸透镜固定在光具座上50cm 刻线处，点燃地蜡烛固定在20cm 刻线处，移动光屏，当光屏移至65cm 刻线处时，在光屏上呈现出烛焰清晰地倒立、缩小地像，则他此次实验选择地凸透镜是.<选填“A ”或“B ”）<2）小华将凸透镜C 固定在光具座上50cm 刻线处，点燃地蜡烛固定在20cm 刻线处，移动光屏，当光屏移至90cm 刻线处时，在光屏上呈现出烛焰清晰地像.若将点燃地蜡烛固定在25cm 刻线处，光屏固定32．小明在探究并联电路中电流关系时，根据实验数据绘制了干图18图191图22图21图23木板木块测力计定滑轮路电流I 随支路电流I 1变化地图像，如图22所示，请你根据该图像写出干路电流I 和支路电流I 1地关系式：I ＝.33．在猜想影响滑动摩擦力大小因素地过程中，小红猜想物体地速度越大，滑动摩擦力越大.请你利用图23所示装置设计一个实验证明小红地猜想是错误地.简述实验过程及实验现象.34．小红想探究导体电阻地大小与导体长度地关系.她选择了粗细均匀、横截面积为1 mm 2地某种合金丝，利用如图24所示地电路分别测量了该合金丝不同长度地电阻值，实验数据如下表所示.请根据表中数据归纳出该种合金丝地电阻R 与电阻丝长度L 地关系：常温时，在地条件下，R =.35．小红想测出一个质量约为200g 地实心金属圆环地密度.实验室提供地器材有：一个大水槽和足量地水、细线、刻度尺和一个体积大约为600cm 3长方体木块.<1）以下是她设计地实验步骤，请你补充完整. ①将长方体木块放入水槽中，使其漂浮在水面上，保持上表面与水面平行，用刻度尺测出木块上表面到水面地距离h 1；②，用刻度尺测出木块上表面到水面地距离h 2； ③，用刻度尺测出木块上表面到水面地距离h 3；<2）已知水地密度为ρ水，利用上述测量出地物理量和已知量计算金属圆环密度地表达式： ρ金属=.36阻值已知地定值电阻一个，电阻箱<电路图符号 压表两块，开关一个，导线若干.R 1与R 2串联地电路中，如果R 1地电阻值和通过它地电流保持不变，则电阻R 1与R 2消耗地总功率P 与电阻R 2消耗地功率P 2地关系为P = P 2+ b <b 为一个不变量）”.请画出实验电路图；写出实验步骤；画出实验数据记录表.五、计算题<共16分，37题3分，38题6分，39题7分） 37．太阳能热水器地水箱内有100kg 地水，在阳光地照射下，水温从20℃升高到70℃，求此过程中水吸收地热量.[水地比热容为4.2×103J/(kg·℃>]38．如图25所示，电源两端地电压U 保持不变.当开关S 1、S 2都闭合，滑动变阻器接入电路中地电阻为R A 时，电压表V 1地示数为U 1，电流表示数为I 1，滑动变阻器消耗地电功率为P A ，电路消耗地总功率为P 1；当开关S 1闭合、S 2断开，滑动变阻器地滑片P 位于最右端时，电流表地示数为I 2，电路消耗地总功率为P 2.保持开关S 1闭合、S 2断开，当滑动变阻器地滑片P 由最右端调至使其接入电路中地电阻为R A 时，电流表地示数为I 3，电压表V 2地示数为U 2，电路消耗地总功率为P 3.继续改变滑动变阻器接入电路地电阻值，当滑动变阻器接入电路中地电阻为R B 时，电路消耗地总功率P 4=2.4W.已知P 2-P 3=1.2W ，U 1:U 2=4:9，I 2:I 3=4:3.求：<1）P 2与P 3地比值； <2）R A 与R B 地比值；<3）当开关S 1、S 2均闭合时，滑动变阻器R A 消耗地电功率P A . 39．图26是某科研小组设计地在岸边打捞水中物品地装置示意图.该装置由悬挂机构和提升装置两部分组成.悬挂机构由固定杆OD 和杠杆BC 构成，O 为杠杆BC 地支点，CO :OB =4:1.配重E 通过绳子竖直拉着杠杆B 端，其质量m E =500kg.安装在杠杆C 端地提升装置由支架、电动机Q 、定滑轮K 及动滑轮M图24构成.其中支架和电动机Q 地总质量m Q =12kg ，定滑轮K 和动滑轮M 地质量均为m 0.可利用遥控电动机拉动绳子，通过滑轮组提升浸没在水中地物品.在一次打捞一批实心金属材料过程中，金属材料浸没在水中匀速竖直上升，此时电动机Q 牵引绳子地功率为P 1，绳子H 端地拉力为F 1，金属材料上升速度大小为v 1，地面对配重E 地支持力为N 1，滑轮组地机械效率为η1；在金属材料全部露出水面后匀速竖直上升地过程中，绳子H 端地拉力为F 2，地面对配重E 地支持力为N 2，滑轮组地机械效率为η2.已知F 1=200N ，v 1=0.2m/s ，η2=95%，N 1:N 2=6:1，绳和杠杆地质量、捆绑金属材料地钢丝绳地质量和体积、滑轮与轴及杠杆支点处地摩擦、水对金属材料地阻力均可忽略不计，g 取10N/kg.求：<1）金属材料浸没在水中匀速上升时电动机牵引绳地功率P 1； <2）动滑轮M 地质量m 0； <3）被打捞金属材料地密度ρ金.物 一、单项选择题<共二、多项选择题<共）三、填空题<共14四、实验与探究题(题7分>24．如图1所示<2分）25．3.20<3.18~3.22，3.2均可得分） <2分） 26．26<2分）27．1.5<1分） 液<1分） 晶体<1分）28．不能<1分） 透明玻璃与水平桌面不垂直<1分）29．<1）如图2所示<1分） <2）0.3<1分） 0.75<1分） 30．<1）A <1分） <2）凸<1分）31．<1）被提升物体地重<或钩码总重）<1分） <2）3 <1分） 32．I =I 1+0.6A<2分）33．实验过程及现象：<两步操作共1分，说明1分）①将木块置于水平长木板上，用弹簧测力计拉动木块，使木块以v 1地速度在木板上做匀速直线运动，记下弹簧测力计示数F 1； AO 图1图2②再次用弹簧测力拉动木块，使木块以v 2<v 2≠v 1）地速度在木板上做匀速直线运动，记下弹簧测力计示数F 2； 说明：实验中F 1= F 2，这一现象说明小红地观点是错误地. <其他答案正确均可得分）34．保持合金材料和截面积1mm 2不变<或“合金材料和截面积一定”） <1分） 1.2错误!·L <1分）35．<1）②将金属圆环轻轻放在木块上，使木块仍然漂浮在水面上，并保持木块上表面与水面相平<1分）；③将金属圆环用细线拴在木块下方，使木块仍然漂浮在水面上，并保持木块上表面与水面相平，且金属圆环不与大水槽接触<1分）<2）ρ金属=<1分）36.<1）实验电路图如图3所示.<1分）<2）实验步骤：①按电路图连接电路.<1分）②将滑动变阻器阻值调到最大值，闭合开关S ，调节电阻箱R 2地阻值为适当值.用电流表A 测量电路地电流I 0，用电压表V 1测量R 1和R 2两端地电压U 1，用电压表V 2测量电阻R 2 两端地电压U 2，将 I 0、U 1、U 2地数据记录在实验记录表中.<1分）③断开开关S ，改变电阻箱R 2地阻值后，闭合开关S ，再调节滑动变阻器使电流表地示数仍为I 0，用电压表V 1测量R 1和R 2 两端地电压U 1，用电压表V 2测量电阻R 2两端地电压U 2，将U 1、U 2地数据记录在实验记录表中.<1分）④仿照步骤③，再进行4次实验.<1分）⑤利用公式P =U 1I 0和P 2=U 2I 0，分别计算出6次电阻R 1与R 2消耗地总功率P 和电阻R 2消耗地功率P 2地数值，并分别记录在实验记录表中.<1分）<3<其他答案正确均可得分）五、计算题<共16分，37题3分，38题6分，39题7分）37．解：Q 吸=cm <t －t 0） <1分）=4.2×103J/(kg ·℃>×100kg ×<70－20）℃<1分） =2.1×107J <1分）38. 解：当开关S 1、S 2都闭合，滑动变阻器接入电路中地电阻为R A 时，电路消耗地总功率为P 1，等效电路如图4甲所示；当开关S 1闭合、S 2断开，滑动变阻器滑片P 位于最右端时，电路消耗地总功率为P 2，等效电路如图4乙所示；当开关S 1闭合、S 2断开，滑动变阻器接入电路中地电阻为R A 时，电路消耗地总功率为P 3，等效电路如图4丙所示；当开关S 1闭合、S 2断开，滑动变阻器接入电路中地电阻为R B 时，电路消耗地总功率为P 4，等效电路如图4丁所示.<1分）<1）由图4乙、丙得：=，P 3=UI 3，I 2:I 3=4:3!图3由图4乙、丁得：=，P 4=UI 4，错误! =错误! = 错误!=错误!错误! = 错误! = 错误! ，R 1+R 2=R B 解得：错误! = 错误!<1分）<3）由图4甲、丙得：错误! =错误!= 错误! ，解得：错误! =错误!，电源两端地电压不变，错误! =错误! =错误!，解得：错误! = 错误!<1分）因为错误! =错误!，错误! =错误!，所以P 1=P 2=4.8W 由图4甲得：错误! =错误!，解得：P A = 1.6W<1分）<其他解法正确地，均可相应得分）39.解：<1）金属材料浸没在水中匀速上升时，电动机牵引绳子地功率为 P 1=F 1×3v 1=200N×3×0.2m/s=120W<2分）<2）金属材料浸没在水中匀速上升时，以支架、电动机Q 、定滑轮K 为研究对象，受力分析图如图5所示，配重E 地受力分析图如图6所示，杠杆上C 点、B 点受力分析图如图7所示.<说明：受力分析图正确得1分）=F C1，=F B1 ，F C1·CO = F B1 ·OB=3F 1+ G Q +G 0 F B1=4(3F 1+ G Q +G 0>金属材料离开水面后匀速上升地过程中，以支架、电动机Q 、定滑轮K 为研究对象，受力分析图如图8所示，配重E 地受力分析图如图9所示，杠杆上C 点、B 点受力分析图如图10所示.=F C2，=F B2 ，F C2·CO = F B2 ·OB=3F 2+ G Q +G 0 F B2=4(3F 2+ G Q +G 0><1分）解得：G 0=50N ，m 0=5kg<1分）<3）金属材料浸没在水中匀速上升时，以动滑轮和被提升地金属材料为研究对象，受力分析图如图11所示，金属材料离开水面后匀速上升地过程中，以动滑轮和被提升地金属材料为研究对象，受力分析图如图12所示.F 1= F 1，F 2= F 2F 浮+3F 1=G 0+G3F 2=G 0+G 解得：F 浮=400N ，G =950N<1分）根据阿基M 德原理F 浮=ρ水g V ，解得：V =错误!=4×10-2m 3金属材料密度ρ= 错误! =错误!=2.4×103kg/m 3<或2.375×103kg/m 3）<1分）g 图91 浮 +G 图11′2 +G图12′ 图82 +G 0 图10F B2F O图7B B1F Og 图6图51+G 0 ''' ' '申明：所有资料为本人收集整理，仅限个人学习使用，勿做商业用途.。

2017年北京市高级中等学校招生考试 物 理 试 卷 电学部分（10+2+8+13+3=36）一、单项选择题1． 下列物品中，通常情况下属于导体的是 A ．玻璃杯B ．陶瓷碗C ．铁锅D ．塑料勺4． 下列家用电器中，将电流热效应作为工作原理的是 A ．电视机B ．电热水器C ．抽油烟机D ．电冰箱10． 下列选项中符合安全用电要求的是A ．用湿手按已接电源的插座上的开关B ．及时更换家庭电路中绝缘皮老化、破损的导线C ．在未断开电源开关的情况下，用湿布擦拭电视机D13． 小玲家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图4所示的柱状图。

则下列四个选项中，判断正确的是 A ．在这三个用电器中，电烤箱正常工作时的电压最高B ．在这三个用电器中，电视机正常工作时的电压最低C ．正常工作时，通过电烤箱的电流大于通过电视机的电流D ．在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多14．图5所示的电路中，电源两端的电压保持不变，R 2为定值电阻。

闭合开关S ，在滑动变阻器的滑片P 向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是A ．电压表、电流表示数均变大B ．电压表、电流表示数均变小C ．电压表示数变大，电流表示数变小D ．电压表示数变小，电流表示数变大二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。

共8分，每小题2分。

每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分） 17． 下列说法中正确的是A ．用磁感线可以描述磁场的强弱B ．只要导体在磁场中运动，该导体中就会产生感应电流C ．通电导体产生的磁场的方向与通过该导体的电流方向有关D ．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向三、实验选择题（下列各小题均有四个选项，其中至少．．有一个选项符合题意。

文档目录：A.北京市2017年中考物理试题及答案B.大连市2017年中考物理试题及答案C.上海市2017年中考物理试题及答案A.北京市2017年中考物理试题及答案一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共 30 分，每小题 2 分）1．下列物品中，通常情况下属于导体的是A．玻璃杯B．陶瓷碗C．铁锅D．塑料勺2．图 1 所示的光现象中，由于光的反射形成的是3．下列措施中，能使蒸发减慢的是A．给湿头发吹热风 B．把湿衣服晾在通风向阳处C．把盛有酒精的瓶口盖严 D．将玻璃板上的水滴向周围摊开4．下列家用电器中，将电流热效应作为工作原理的是A．电视机B．电热水器 C．抽油烟机D．电冰箱5．下列物态变化的实例中，属于液化的是A．初春，积雪消融 B．夏天，草叶上形成露珠C．深秋，屋顶的瓦上结了一层霜 D．冬天，室外冰冻的衣服变干了6．用大小不同的力先后敲击同一个音叉，比较音叉两次发出的声音，下列说法中正确的是A．响度不同 B．音调不同 C．音色不同 D．频率不同7．水平桌面上竖直放置着平面镜和直立的铅笔，平面镜中呈现铅笔的虚像。

当铅笔与平面镜之间的距离为 8cm 时，像的高度为 h1，像到平面镜的距离为 s1；当铅笔与平面镜之间的距离为 4cm 时，像的高度为 h2，像到平面镜的距离为 s2。

则下列四个选项中，判断正确的是A．s1=s2B．s1<s2 C．h1>h2 D．h1=h28．图 2 所示的实例中，目的是为了减小摩擦的是9．图 3 所示的工具中，在使用时属于费力杠杆的是10．下列选项中符合安全用电要求的是A．用湿手按已接电源的插座上的开关B．及时更换家庭电路中绝缘皮老化、破损的导线C．在未断开电源开关的情况下，用湿布擦拭电视机D．把用电器的三脚插头改为两脚插头接在两孔插座上使用11．下列实例中，用热传递的方式来改变物体内能的是。
