材料织构分析与应用

残余奥氏体含量测定 xrd物相法织构法残余奥氏体是指在金属材料中保留的奥氏体相，它对材料的力学性能和耐腐蚀性能有重要影响。

因此，准确测定残余奥氏体的含量对于材料的性能评估和工程应用至关重要。

XRD（X射线衍射）是一种常用的物相分析方法，通过测量材料的衍射峰来确定样品中的晶体结构和组成。

在残余奥氏体含量测定中，XRD 可以用来确定样品中奥氏体相的含量。

XRD 方法的基本原理是利用入射的 X 射线与晶体中的原子发生衍射，衍射的角度和强度可以提供有关晶体结构和组成的信息。

对于奥氏体相的测定，常用的 XRD 方法是通过测量奥氏体相的特征衍射峰的强度来计算其含量。

织构法是一种用来描述材料晶体取向分布的方法。

在残余奥氏体含量测定中，织构法可以用来分析材料中奥氏体相的取向分布情况。

织构分析可以提供有关材料力学性能的重要信息，特别是在材料加工过程中，奥氏体相的取向分布对材料的力学性能有着显著的影响。

织构分析主要通过测量材料的衍射峰的强度和位置来获得晶体取向分布的信息。

常用的织构分析方法包括极坐标图法、奥氏体取向分布图法等。

通过对衍射峰的分析，可以得到奥氏体相的取向分布函数，进而计算出残余奥氏体的含量。

在实际应用中，XRD 物相法和织构法通常是结合使用的。

首先，利用 XRD 方法确定样品中奥氏体相的含量；然后，使用织构法分析奥氏体相的取向分布。

通过这两种方法的综合应用，可以准确测定残余奥氏体的含量，并获得关于材料晶体结构和组成的详细信息。

XRD 物相法和织构法是测定残余奥氏体含量的重要方法。

它们不仅可以提供关于奥氏体相含量和取向分布的信息，还可以为材料的性能评估和工程应用提供有价值的参考。

在实际应用中，我们可以根据具体的需求选择合适的方法，并结合其他分析技术进行综合分析，以获得更全面的材料性能评估结果。

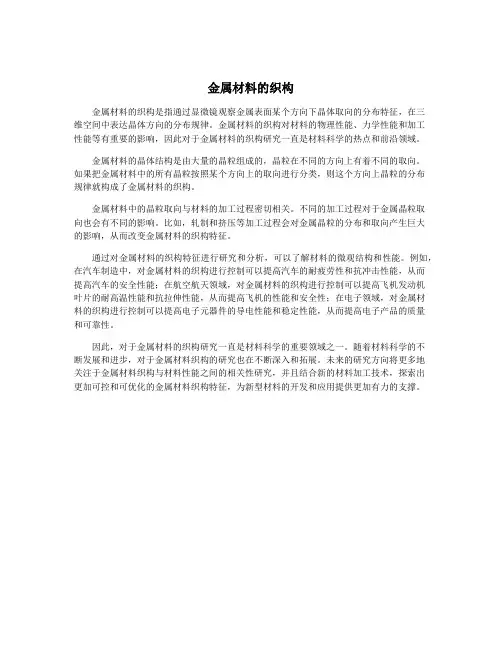

金属材料的织构
金属材料的织构是指通过显微镜观察金属表面某个方向下晶体取向的分布特征，在三
维空间中表达晶体方向的分布规律。

金属材料的织构对材料的物理性能、力学性能和加工
性能等有重要的影响，因此对于金属材料的织构研究一直是材料科学的热点和前沿领域。

金属材料的晶体结构是由大量的晶粒组成的，晶粒在不同的方向上有着不同的取向。

如果把金属材料中的所有晶粒按照某个方向上的取向进行分类，则这个方向上晶粒的分布
规律就构成了金属材料的织构。

金属材料中的晶粒取向与材料的加工过程密切相关。

不同的加工过程对于金属晶粒取
向也会有不同的影响。

比如，轧制和挤压等加工过程会对金属晶粒的分布和取向产生巨大
的影响，从而改变金属材料的织构特征。

通过对金属材料的织构特征进行研究和分析，可以了解材料的微观结构和性能。

例如，在汽车制造中，对金属材料的织构进行控制可以提高汽车的耐疲劳性和抗冲击性能，从而
提高汽车的安全性能；在航空航天领域，对金属材料的织构进行控制可以提高飞机发动机
叶片的耐高温性能和抗拉伸性能，从而提高飞机的性能和安全性；在电子领域，对金属材
料的织构进行控制可以提高电子元器件的导电性能和稳定性能，从而提高电子产品的质量
和可靠性。

因此，对于金属材料的织构研究一直是材料科学的重要领域之一。

随着材料科学的不
断发展和进步，对于金属材料织构的研究也在不断深入和拓展。

未来的研究方向将更多地
关注于金属材料织构与材料性能之间的相关性研究，并且结合新的材料加工技术，探索出
更加可控和可优化的金属材料织构特征，为新型材料的开发和应用提供更加有力的支撑。

怎么用极图分析材料的织构篇一：材料分析方法XRF1．基本原理X射线管产生入射X射线（一次射线），照射到被测样品上。

样品中的每一种元素会放射出具有特定能量特征的二次X射线（荧光X射线）。

二次X射线投射到分光晶体的表面，按照布拉格定律产生衍射，不同波长的荧光X射线按波长顺序排列成光谱。

这些谱线由检测器在不同的衍射角上检测，转变为脉冲信号，经电路放大，最后由计算机处理输出。

2．XRF样品制备理想待测试样应满足的条件有足够的代表性（因为荧光分析样品的有效厚度一般只有10～100μｍ；试样均匀；表面平整、光洁、无裂纹；试样在Ｘ射线照射及真空条件下应该稳定、不变型、不引起化学变化；组织结构一致!3．特点，应用范围X射线光谱分析技术是一种化学成分分析，相对于传统的化学分析，最大的优点就是无损检测，应用领域及其广泛，如：冶金、材料、地质、环境及工业等。

它具有分析速度快、样品前处理简单、可分析元素范围广、谱线简单，光谱干扰少等优点。

X射线荧光光谱分析不仅可以分析块状、粉末还可以分析液体样品。

4.XRF与传统化学分析相比无损检测、重复性高、分析速度快、测试过程简单5.XRF与icP仪器法相比icP需要融掉样品，相对于XRF样品前处理较复杂icP的基体效应小，微含量元素测量占优势，而XRF对高含量元素测量准确度更高第一章X射线内应力的测定1．第i类应力（σⅠ）：在物体宏观较大体积或多晶粒范围内存在并保持平衡的应力。

此类应力释放会使物体宏观体积或形状发生变化，称之为“宏观应力”或“残余应力”。

衍射效应：能使衍射线产生位移。

第ii类内应力（σⅡ）：在一个或少数个晶粒范围内存在并保持平衡的内应力。

衍射效应：引起线形变化（峰宽化）。

第iii类应力（σⅢ）：在若干原子范围存在并保持平衡的内应力。

衍射效应：能使衍射强度减弱。

2.X射线应力测定的基本原理通过测定弹性应变量推算应力（σ=Eε）。

通过晶面间距的变化来表征应变（σ=Eε=E△d/d0）晶面间距的变化与衍射角2θ的变化有关。

多晶材料织构的又一表示法——三维取向分布函数(odf)分析法
近年来，随着多晶材料的迅速发展，多晶织构的表示方法亦在不断完善。

目前，除了常用的晶体布朗定律及其经典的Fourier变换方法外，另一种描述多晶织构的表示法─三维取向分布函数(odf)分析法也逐渐成为研究多晶材料织构的重要参考
依据。

首先，odf分析法针对每一个取向拟合一个单独的参数，确定材料在每个方向
上的取向分布，而这些参数便是其三维取向分布函数，因此，这种方法经过拟合可比较准确地描述多晶材料的取向结构，可以在呈现更新的结构特征方面发挥作用。

此外，利用odf分析可以更好的获取非等向性的研究结果，从而可以更准确地
描述材料的织构特性，在预测材料力学行为时发挥重要作用。

而且，此外此种分析可以提供非常明确的结构信息，可以帮助解释化学与多晶织构之间的相互影响。

总而言之，odf分析是多晶织构表示法中重要的参考依据，它既可以准确描述
材料取向结构，又能提供易于理解的结构信息，从而帮助进一步研究多晶材料的力学特性。

因此，odf分析法的开发和应用具有重要的意义。

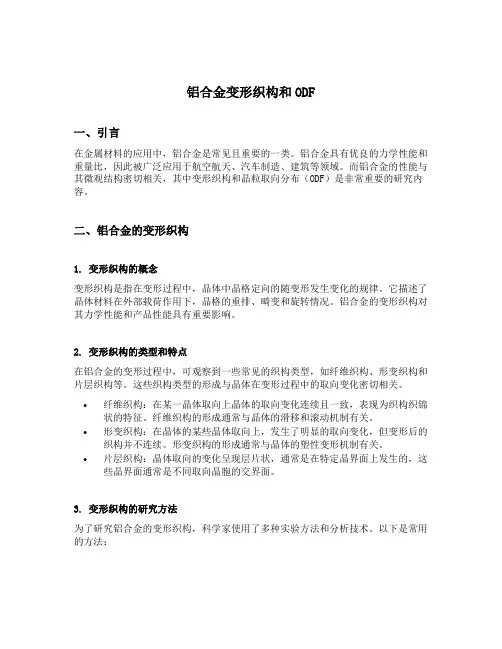

铝合金变形织构和ODF一、引言在金属材料的应用中，铝合金是常见且重要的一类。

铝合金具有优良的力学性能和重量比，因此被广泛应用于航空航天、汽车制造、建筑等领域。

而铝合金的性能与其微观结构密切相关，其中变形织构和晶粒取向分布（ODF）是非常重要的研究内容。

二、铝合金的变形织构1. 变形织构的概念变形织构是指在变形过程中，晶体中晶格定向的随变形发生变化的规律。

它描述了晶体材料在外部载荷作用下，晶格的重排、畸变和旋转情况。

铝合金的变形织构对其力学性能和产品性能具有重要影响。

2. 变形织构的类型和特点在铝合金的变形过程中，可观察到一些常见的织构类型，如纤维织构、形变织构和片层织构等。

这些织构类型的形成与晶体在变形过程中的取向变化密切相关。

•纤维织构：在某一晶体取向上晶体的取向变化连续且一致，表现为织构织锦状的特征。

纤维织构的形成通常与晶体的滑移和滚动机制有关。

•形变织构：在晶体的某些晶体取向上，发生了明显的取向变化，但变形后的织构并不连续。

形变织构的形成通常与晶体的塑性变形机制有关。

•片层织构：晶体取向的变化呈现层片状，通常是在特定晶界面上发生的，这些晶界面通常是不同取向晶胞的交界面。

3. 变形织构的研究方法为了研究铝合金的变形织构，科学家使用了多种实验方法和分析技术。

以下是常用的方法：•X射线衍射（XRD）：XRD是一种应用广泛的非破坏性技术，可以用于确定晶体中的取向。

通过测量X射线的衍射峰位置和强度，可以计算出晶体的取向分布函数（ODF）。

•电子背散射衍射（EBSD）：EBSD是一种通过电子显微镜观察晶体的方法，可以获取晶体的晶格取向信息。

通过对样品表面的电子背散射图案进行分析，可以得到晶体的取向分布。

三、晶粒取向分布（ODF）1. ODF的概念晶粒取向分布（ODF）是指材料中晶粒取向的分布情况。

ODF用于描述不同取向晶粒的密度和排列规律，可以反映材料中晶粒的发育和形成机制。

2. ODF的测量方法与变形织构类似，研究ODF的主要方法也是X射线衍射和电子背散射衍射。

残余奥氏体含量测定 xrd物相法织构法以残余奥氏体含量测定 XRD 物相法和织构法为题，本文将介绍这两种常用的方法在材料科学研究中的应用。

残余奥氏体是指在材料加工或热处理过程中，未完全转变为其他相而保留下来的奥氏体。

奥氏体是一种具有高硬度和强度的金属相，对材料的性能和性状具有重要影响。

因此，准确测定残余奥氏体的含量对于材料的质量控制和性能评估至关重要。

X射线衍射（XRD）是一种常用的物相分析技术，可以用来确定材料中存在的晶体结构和相的含量。

在残余奥氏体含量测定中，XRD可以通过分析材料的衍射峰强度和位置来确定奥氏体的含量。

根据奥氏体和其他相的晶体结构参数的差异，可以将奥氏体含量计算出来。

织构是指材料中晶体的取向分布情况。

织构可以通过XRD的偏振衍射实验来测定。

在残余奥氏体含量测定中，织构分析可以帮助了解奥氏体的取向分布情况，进一步理解材料的力学性能和形变行为。

通过织构分析，可以确定奥氏体的取向分布对材料性能的影响。

XRD测定奥氏体含量的原理是利用材料中晶体的衍射现象。

当X射线照射到材料上时，晶体中的原子会散射出来，形成一系列衍射峰。

根据布拉格方程，可以计算出晶体的晶格常数和晶体结构。

通过分析衍射峰的强度和位置，可以确定材料中各个相的含量。

织构测定的原理是利用X射线的偏振性质。

X射线可以被认为是一束具有特定偏振方向的光束，当X射线通过晶体时，会发生偏振的变化。

通过测量不同方向上的衍射强度，可以确定晶体的取向分布。

在进行残余奥氏体含量测定的实验中，需要先制备好样品。

样品的制备一般包括材料的切割、打磨和抛光等步骤。

然后，将样品放入XRD仪器中进行测量。

通过分析样品的XRD图谱，可以确定奥氏体的含量和织构情况。

残余奥氏体含量测定是材料科学研究中的重要内容。

XRD物相法和织构法是常用的方法，可以准确测定材料中残余奥氏体的含量和取向分布。

这些信息对于材料的性能评估和质量控制具有重要意义。

通过合理选择实验条件和分析方法，可以得到准确可靠的测量结果，为材料研究和应用提供有力支持。

织构分析1-丝织构材料研究方法南京理工大学材料学院·朱和国课程内容织构及其表征丝织构的测定择优取向：多晶材料在制备和加工过程中，部分晶粒取向规则分布的现象。

把具有择优取向的这种组织状态称为“织构”。

织构：多个晶体的择优取向形成了多晶材料的织构，织构是择优取向的结果。

织构分类：根据择优取向分布的特点分为：1）基本概念丝织构：是指多晶体中晶粒中的某个晶向<uvw>与丝轴或镀层表面法线平行，晶粒取向呈轴对称分布的一种织构，主要存在于拉、扎、挤压成形的丝、棒材以及各种表面镀层中。

面织构：是指一些多晶材料在锻压或压缩时，多数晶粒的某一晶面法线方向平行于压缩力轴向所形成的织构。

常用垂直于压缩力轴向的晶面{hkl}表征。

板织构：是指多晶体中晶粒的某晶向<uvw>平行于轧制方向（简称轧向），同时晶粒的某晶面{hkl}平行于轧制表面（简称轧面）的织构。

板织构一般存在于轧制成形的板状、片状工件中。

注意：面织构可以看成板织构的特例，本书仅介绍丝织构和板织构。

织构影响衍射强度的分布，多晶衍射锥与反射球的交线环不再连续，形成不连续的弧段。

2）织构的表征通常有以下四种方法：1）指数法2）极图法3）反极图法4）三维取向分布函数法一）指数法指采用晶向指数或晶面指数与晶向指数的复合共同表示织构的方法。

指数法特点：能够精确、形象、鲜明地表达织构中晶向或晶面的位向关系，但不能表示织构的漫散（偏离理想位置）的程度，而漫散普遍存在于织构的实际测量中。

uvw {}hkl uvw{hkl }多晶体居于参考球心中央，某一个设定的{hkl}晶面的法线与球面的交点（极点），然后极射赤面投影所获得图。

投影面：宏观坐标面板织构为扎面，丝织构为丝轴平行或垂直的平面。

极图多用于板织构，丝织构一般不需要测定极图。

[110](a) 无织构的{100}极图(b) 冷拔铁丝{100}极图（投影面平行丝轴[110]）(c){100}板织构极图极图能够较全面地反映织构信息，在织构强的情况下，根据极点的几率分布能够判断织构的类型与漫散情况。

织构分析1-丝织构材料研究方法南京理工大学材料学院·朱和国课程内容织构及其表征丝织构的测定择优取向：多晶材料在制备和加工过程中，部分晶粒取向规则分布的现象。

把具有择优取向的这种组织状态称为“织构”。

织构：多个晶体的择优取向形成了多晶材料的织构，织构是择优取向的结果。

织构分类：根据择优取向分布的特点分为：1）基本概念丝织构：是指多晶体中晶粒中的某个晶向<uvw>与丝轴或镀层表面法线平行，晶粒取向呈轴对称分布的一种织构，主要存在于拉、扎、挤压成形的丝、棒材以及各种表面镀层中。

面织构：是指一些多晶材料在锻压或压缩时，多数晶粒的某一晶面法线方向平行于压缩力轴向所形成的织构。

常用垂直于压缩力轴向的晶面{hkl}表征。

板织构：是指多晶体中晶粒的某晶向<uvw>平行于轧制方向（简称轧向），同时晶粒的某晶面{hkl}平行于轧制表面（简称轧面）的织构。

板织构一般存在于轧制成形的板状、片状工件中。

注意：面织构可以看成板织构的特例，本书仅介绍丝织构和板织构。

织构影响衍射强度的分布，多晶衍射锥与反射球的交线环不再连续，形成不连续的弧段。

2）织构的表征通常有以下四种方法：1）指数法2）极图法3）反极图法4）三维取向分布函数法一）指数法指采用晶向指数或晶面指数与晶向指数的复合共同表示织构的方法。

指数法特点：能够精确、形象、鲜明地表达织构中晶向或晶面的位向关系，但不能表示织构的漫散（偏离理想位置）的程度，而漫散普遍存在于织构的实际测量中。

uvw {}hkl uvw{hkl }多晶体居于参考球心中央，某一个设定的{hkl}晶面的法线与球面的交点（极点），然后极射赤面投影所获得图。

投影面：宏观坐标面板织构为扎面，丝织构为丝轴平行或垂直的平面。

极图多用于板织构，丝织构一般不需要测定极图。

[110](a) 无织构的{100}极图(b) 冷拔铁丝{100}极图（投影面平行丝轴[110]）(c){100}板织构极图极图能够较全面地反映织构信息，在织构强的情况下，根据极点的几率分布能够判断织构的类型与漫散情况。

材料织构形成及其应用一、材料织构的形成织构定义：通常，大多数金属材料都是由晶体组成的。

在不同的结晶方向上，单晶的电磁、光学、耐蚀性及磁特性表现出明显的差异。

这种现象被称为各向异性。

多晶是许多单晶的集合。

如果粒数大，各晶粒排列完全不规则，统计均匀分布，即在不同方向上取向概率相同，则多晶聚集体在不同方向上表现出相同的性能，称为各向同性。

当材料由大量粒子构成时，这些粒子的取向是随机分布的，材料是伪各向同性的。

当晶粒取向偏离随机分布状态时，材料表现出不同的各向异性。

材料是有质感的。

金属材料有有形的织构、铸造织构、晶粒生长织构、再结晶织构、相变织构等各种织构。

根据相变方式的不同，变形织构可分为丝绸织构、锻造织构和挤压织构，各种变形还含有许多其他织构成分。

许多织构是体心立方金属之类的轧制织构，体心立方金属的轧制织构和密的六边形金属的轧制织构。

这些基本成分相对强度包括合金元素的性质和含量、结晶粒径和形状、晶界和相特性、变形的程度、速度、温度等它受到许多内外因素的限制。

在金属塑性变形过程中，由于外界的热、机械条件，各晶粒方位相对于外力轴旋转，形成变形的织构。

金属在冷变形后退火，常常出现再结晶纹理。

再结晶织构和变形织构也可能不同。

FCC纯金属的再结晶织构与滚动纹理不同。

但是，包含磷铜磷合金的主要再结晶织构与轧制时相同。

许多内部和环境因素，如晶体结构、合金元素、杂质类型、可变织构和材料结构类型、晶界和相界特性、退火温度等，都可能影响再结晶织构的强度、扩散度和类型。

根据取向核理论，当金属塑性变形时，多个晶块方位在变形过程中经历几个空间取向，一些小亚晶经常保留在这些空间取向中。

研究人员发现，这些亚结晶由于退火过程中的恢复效应而成为再结晶核，吞噬变形的基板而成长，最终成为再结晶性织构。

提出了面向核形成理论的概念，并被许多人所接受。

理论认为，在退火过程中，变形基质中不同取向的核可以生长。

只有当原子核和基体之间存在一定的取向关系时，它们的晶界才具有最大的移动速度，从而使原子核的生长最快，形成再结晶织构。

怎么用极图分析材料的织构篇一：材料分析方法XRF1．基本原理X射线管产生入射X射线（一次射线），照射到被测样品上。

样品中的每一种元素会放射出具有特定能量特征的二次X射线（荧光X射线）。

二次X射线投射到分光晶体的表面，按照布拉格定律产生衍射，不同波长的荧光X射线按波长顺序排列成光谱。

这些谱线由检测器在不同的衍射角上检测，转变为脉冲信号，经电路放大，最后由计算机处理输出。

2．XRF样品制备理想待测试样应满足的条件有足够的代表性（因为荧光分析样品的有效厚度一般只有10～100μｍ；试样均匀；表面平整、光洁、无裂纹；试样在Ｘ射线照射及真空条件下应该稳定、不变型、不引起化学变化；组织结构一致!3．特点，应用范围X射线光谱分析技术是一种化学成分分析，相对于传统的化学分析，最大的优点就是无损检测，应用领域及其广泛，如：冶金、材料、地质、环境及工业等。

它具有分析速度快、样品前处理简单、可分析元素范围广、谱线简单，光谱干扰少等优点。

X射线荧光光谱分析不仅可以分析块状、粉末还可以分析液体样品。

4.XRF与传统化学分析相比无损检测、重复性高、分析速度快、测试过程简单5.XRF与icP仪器法相比icP需要融掉样品，相对于XRF样品前处理较复杂icP的基体效应小，微含量元素测量占优势，而XRF对高含量元素测量准确度更高第一章X射线内应力的测定1．第i类应力（σⅠ）：在物体宏观较大体积或多晶粒范围内存在并保持平衡的应力。

此类应力释放会使物体宏观体积或形状发生变化，称之为“宏观应力”或“残余应力”。

衍射效应：能使衍射线产生位移。

第ii类内应力（σⅡ）：在一个或少数个晶粒范围内存在并保持平衡的内应力。

衍射效应：引起线形变化（峰宽化）。

第iii类应力（σⅢ）：在若干原子范围存在并保持平衡的内应力。

衍射效应：能使衍射强度减弱。

2.X射线应力测定的基本原理通过测定弹性应变量推算应力（σ=Eε）。

通过晶面间距的变化来表征应变（σ=Eε=E△d/d0）晶面间距的变化与衍射角2θ的变化有关。

铝合金变形织构和odf铝合金变形织构和ODF引言：铝合金是一种轻便耐用的材料，广泛应用于航空航天、汽车和建筑等领域。

铝合金的力学性能和变形行为受其晶体结构的影响，而晶体结构则可以通过变形织构和取向分布函数（ODF）来描述。

本文将探讨铝合金的变形织构和ODF对其性能的影响，并说明其在材料设计和加工中的重要性。

一、铝合金的变形织构变形织构是指由晶体的取向分布引起的材料微观结构的有序性。

在铝合金的变形过程中，晶体会发生取向变化，从而形成特定的织构。

织构可以通过X射线衍射等实验方法进行表征和分析。

1. 形成机制铝合金的变形织构形成是由于晶体在变形过程中的取向变化。

当外力作用于晶体时，晶体内部的位错会移动并聚集，从而引发晶体取向的变化。

这种取向变化会导致晶体的位错密度增加，从而形成特定的织构。

2. 影响因素铝合金的变形织构受多种因素的影响，包括合金成分、变形温度、变形速率和变形方式等。

不同的合金成分会导致晶体的取向变化方式不同，从而影响织构的形成。

变形温度和变形速率会影响晶体内部位错的运动和聚集，从而对织构产生影响。

同时，不同的变形方式也会导致不同的晶体取向变化，从而形成不同的织构。

二、铝合金的取向分布函数（ODF）取向分布函数（ODF）是描述晶体取向分布的数学函数。

它可以通过实验方法或模拟方法来获取，并用于预测材料的性能和变形行为。

1. 测量方法测量ODF的常用方法有X射线衍射和电子背散射等。

X射线衍射是一种非破坏性的方法，通过测量衍射峰的强度和位置来获取晶体的取向信息。

电子背散射则是通过测量电子背散射图样来获取晶体的取向信息。

2. 应用与意义ODF可以用来预测材料的力学性能和变形行为。

通过将ODF与力学性能和变形行为之间的关联建立起来，可以为材料设计和加工提供重要的指导。

例如，通过调整材料的ODF，可以改善其强度、塑性和疲劳寿命等性能。

结论：铝合金的变形织构和ODF对其力学性能和变形行为具有重要影响。
