织构ODF分析方法及织构

织构的测定摘自：《X射线衍射技术及设备》（鞍钢钢铁研究所，丘利、胡玉和编著，冶金工业出版社1999年出版）1 织构定义单晶体在不同的晶体学方向上，其力学、电磁、光学、耐腐蚀、磁学甚至核物理等方面的性能会表现出显著差异，这种现象称为各向异性。

多晶体是许多单晶体的集合，如果晶粒数目大且各晶粒的排列是完全无规则的统计均匀分布，即在不同方向上取向几率相同，则这多晶集合体在不同方向上就会宏观地表现出各种性能相同的现象，这叫各向同性。

然而多晶体在其形成过程中，由于受到外界的力、热、电、磁等各种不同条件的影响，或在形成后受到不同的加工工艺的影响，多晶集合体中的各晶粒就会沿着某些方向排列，呈现出或多或少的统计不均匀分布，即出现在某些方向上聚集排列，因而在这些方向上取向几率增大的现象，这种现象叫做择优取向。

这种组织结构及规则聚集排列状态类似于天然纤维或织物的结构和纹理，故称之为织构。

织构测定在材料研究中有重要作用。

2 织构类型为了具体描述织构(即多晶体的取向分布规律)，常把择优取向的晶体学方向(晶向) 和晶体学平面(晶面) 跟多晶体宏观参考系相关连起来。

这种宏观参考系一般与多晶体外观相关连，譬如丝状材料一般采用轴向；板状材料多采用轧面及轧向。

多晶体在不同受力情况下，会出现不同类型的织构。

轴向拉拔或压缩的金属或多晶体中，往往以一个或几个结晶学方向平行或近似平行于轴向，这种织构称为丝织构或纤维织构。

理想的丝织构往往沿材料流变方向对称排列。

其织构常用与其平行的晶向指数<UVW>表示。

某些锻压、压缩多晶材料中，晶体往往以某一晶面法线平行于压缩力轴向，此类择优取向称为面织构，常以{HKL}表示。

轧制板材的晶体，既受拉力又受压力，因此除以某些晶体学方向平行轧向外，还以某些晶面平行于轧面，此类织构称为板织构，常以{HKL}<UVW>表示。

3 织构的表示方法择优取向是多晶体在空间中集聚的现象，肉眼难于准确判定其取向，为了直观地表示，必须把这种微观的空间集聚取向的位置、角度、密度分布与材料的宏观外观坐标系(拉丝及纤维的轴向，轧板的轧向、横向、板面法向) 联系起来。

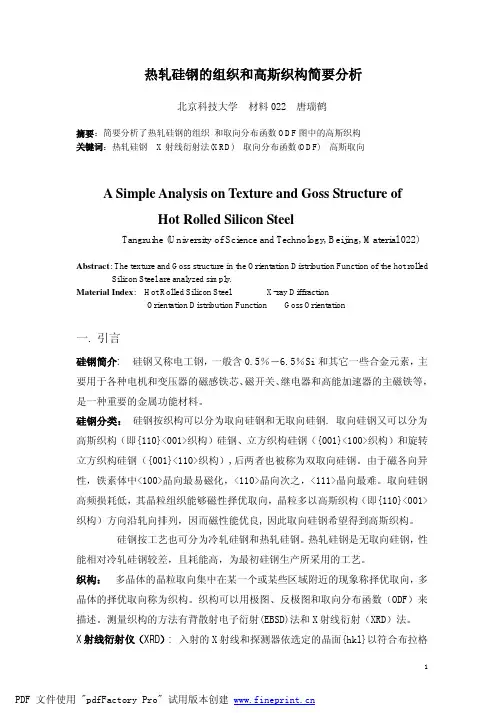

热轧硅钢的组织和高斯织构简要分析北京科技大学材料022 唐瑞鹤摘要：简要分析了热轧硅钢的组织和取向分布函数ODF图中的高斯织构关键词：热轧硅钢X射线衍射法(XRD) 取向分布函数(ODF) 高斯取向A Simple Analysis on Texture and Goss Structure ofHot Rolled Silicon SteelTangruihe (University of Science and Technology, Beijing, Material 022)Abstract: The texture and Goss structure in the Orientation Distribution Function of the hot rolled Silicon Steel are analyzed simply.Material Index: Hot Rolled Silicon Steel X-ray DiffractionOrientation Distribution Function Goss Orientation一.引言硅钢简介: 硅钢又称电工钢，一般含0.5％－6.5％Si和其它一些合金元素，主要用于各种电机和变压器的磁感铁芯、磁开关、继电器和高能加速器的主磁铁等，是一种重要的金属功能材料。

硅钢分类：硅钢按织构可以分为取向硅钢和无取向硅钢. 取向硅钢又可以分为高斯织构（即{110}<001>织构）硅钢、立方织构硅钢（{001}<100>织构）和旋转立方织构硅钢（{001}<110>织构）,后两者也被称为双取向硅钢。

由于磁各向异性，铁素体中<100>晶向最易磁化，<110>晶向次之，<111>晶向最难。

取向硅钢高频损耗低，其晶粒组织能够磁性择优取向，晶粒多以高斯织构（即{110}<001>织构）方向沿轧向排列，因而磁性能优良, 因此取向硅钢希望得到高斯织构。

什么叫织构织构的测定摘自：《X射线衍射技术及设备》（鞍钢钢铁研究所，丘利、胡玉和编著，冶金工业出版社1999年出版）1 织构定义单晶体在不同的晶体学方向上，其力学、电磁、光学、耐腐蚀、磁学甚至核物理等方面的性能会表现出显著差异，这种现象称为各向异性。

多晶体是许多单晶体的集合，如果晶粒数目大且各晶粒的排列是完全无规则的统计均匀分布，即在不同方向上取向几率相同，则这多晶集合体在不同方向上就会宏观地表现出各种性能相同的现象，这叫各向同性。

然而多晶体在其形成过程中，由于受到外界的力、热、电、磁等各种不同条件的影响，或在形成后受到不同的加工工艺的影响，多晶集合体中的各晶粒就会沿着某些方向排列，呈现出或多或少的统计不均匀分布，即出现在某些方向上聚集排列，因而在这些方向上取向几率增大的现象，这种现象叫做择优取向。

这种组织结构及规则聚集排列状态类似于天然纤维或织物的结构和纹理，故称之为织构。

织构测定在材料研究中有重要作用。

2 织构类型为了具体描述织构 (即多晶体的取向分布规律，常把择优取向的晶体学方向 (晶向和晶体学平面 (晶面跟多晶体宏观参考系相关连起来。

这种宏观参考系一般与多晶体外观相关连，譬如丝状材料一般采用轴向；板状材料多采用轧面及轧向。

多晶体在不同受力情况下，会出现不同类型的织构。

轴向拉拔或压缩的金属或多晶体中，往往以一个或几个结晶学方向平行或近似平行于轴向，这种织构称为丝织构或纤维织构。

理想的丝织构往往沿材料流变方向对称排列。

其织构常用与其平行的晶向指数表示。

某些锻压、压缩多晶材料中，晶体往往以某一晶面法线平行于压缩力轴向，此类择优取向称为面织构，常以{HKL}表示。

轧制板材的晶体，既受拉力又受压力，因此除以某些晶体学方向平行轧向外，还以某些晶面平行于轧面，此类织构称为板织构，常以{HKL} 表示。

3 织构的表示方法择优取向是多晶体在空间中集聚的现象，肉眼难于准确判定其取向，为了直观地表示，必须把这种微观的空间集聚取向的位置、角度、密度分布与材料的宏观外观坐标系 (拉丝及纤维的轴向，轧板的轧向、横向、板面法向联系起来。

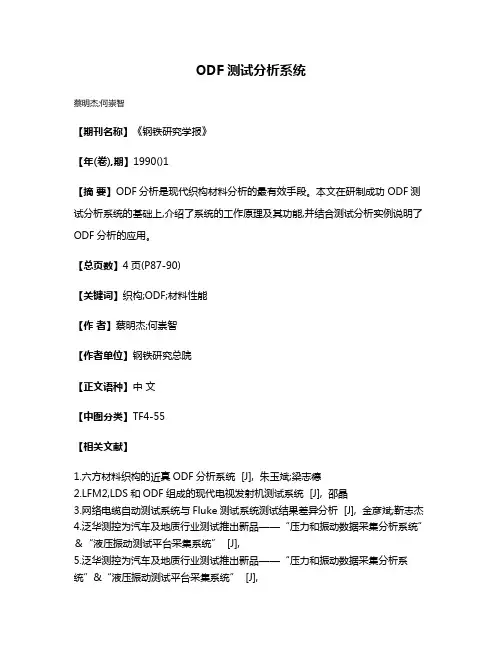

ODF测试分析系统
蔡明杰;何崇智
【期刊名称】《钢铁研究学报》
【年(卷),期】1990()1
【摘要】ODF分析是现代织构材料分析的最有效手段。

本文在研制成功ODF测试分析系统的基础上,介绍了系统的工作原理及其功能,并结合测试分析实例说明了ODF分析的应用。

【总页数】4页(P87-90)
【关键词】织构;ODF;材料性能
【作者】蔡明杰;何崇智
【作者单位】钢铁研究总院
【正文语种】中文
【中图分类】TF4-55
【相关文献】
1.六方材料织构的近真ODF分析系统 [J], 朱玉斌;梁志德
2.LFM2,LDS和ODF组成的现代电视发射机测试系统 [J], 邵晶
3.网络电缆自动测试系统与Fluke测试系统测试结果差异分析 [J], 金彦斌;靳志杰
4.泛华测控为汽车及地质行业测试推出新品——“压力和振动数据采集分析系统”＆“液压振动测试平台采集系统” [J],
5.泛华测控为汽车及地质行业测试推出新品——“压力和振动数据采集分析系统”&“液压振动测试平台采集系统” [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

织构概述第一节钢板的常见织构类型1.1织构的表达方法织构是多晶体取向分布状态明显偏离随机分布的取向分布结构,通常用晶体的某晶面晶向在参考坐标系中的排布方式来表达晶体的取向。

在立方晶体轧制样品坐标系中，常用(HKL)[UVW]来表达某一晶粒的取向。

这种晶粒的取向特征为(HKL)晶面平行于轧面，[UVW]晶向平行于轧向。

另外也可以用[RST]=[HKL]×[UVW]表示平行于轧板横向的晶向。

1.2织构的分析方法关于织构的分析方法渊源已久，早在1924年Wever就提出了极图法，1948年以后，Deker和Schulz发展了用衍射仪测定极图的方法，使极图法趋于完善。

1952年Harris为测定轧制铀棒的织构提出了反极图法，后经Mueller等发展而完善。

1965年，Roe和Bunge分别采用级数展开方法，从几张极图中推导出晶体的三维取向分布函数(ODF)，使材料织构的细致、定量分析成为可能。

ODF分析法把晶体取向与试样外观的关系用三维取向空间表达出来，这一取向空间就是欧拉空间(Eulerianspace)，欧拉空间的坐标用欧拉角表示，它与归一化后的晶体取向(hkl)[uvw]有着一一对应的换算关系。

ODF法己成为目前定量分析深冲钢板织构的最有力的工具。

钢板的构往往聚集在取向空间的某些取向线上，图1所示为钢板中常见的织构取向线在邦厄(Bunge)系统欧拉空间中的位置。

图1钢板中的织构取向线a取向线和γ取向线是深冲钢板中存在的两种主要织构取向线。

其中a取向线在ODF图中的位置为φ1=00,φ=0-900,φ2=450主要织构类型为{001}〈110,{112}110,{111}110。

γ取向线在ODF图中的位置为φ1=0-900,中=54.70,φ2=450，主要织构类型为{111}110和{111}112，对于IF钢还往往出现{554}225织构(φ1=0-900,φ=610,φ2=450，与{111}112非常接近)。
